Дымоход для газового котла в частном доме: какие требования, выбор и правила монтажа

Дымоход из оцинкованной трубы

Устройство дымохода

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

МД - 1

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Сэндвич труба для дымохода

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Как проверить тягу в дымоходе

Тяга в дымоходе – это скорость движения топочных газов. Есть специальная таблица, где этот показатель показан в зависимости от температуры газов и температуры воздуха на улице, потому что эти две величины определяют естественный отвод газовой смеси.

По таблице видно, что максимальная тяга составляет 0,818 м/с. А значит, таким приборов, как анемометр, величину тяги не определить. Потому что у него есть ограничение – 1 м/с.

Самый простой вариант – поднести к дверце топки пламя огня. Это может быть зажженная спичка, зажигалка или лист бумаги. Отклонение пламени показывает наличие или отсутствие тяги.

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 оС.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги

Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Установка дымоходов для газовых котлов

  1. Перед началом монтажа дымохода для газового котла, трубы нужно промыть, потому что в процессе транспортировки, в них мог попасть мусор.
  2. Жаропрочность стены. Если постройка выполнена из негорючих материалов – этот пункт пропускается. Если же нет, на том месте, где будет котёл, закрепляется слой жаростойкого материала (хотя бы 3 мм толщиной). Котёл располагается в 45 см. от стены.
  3. На высоте 1 – 1,5 м. устанавливаются планки, к которым крепится котёл.
  4. Устанавливается фильтр на трубу подвода воды. По обе стороны фильтра монтируется запорная арматура.
  5. Подготовка отверстия в стене. Наносятся размеры. К патрубку котла присоединяется проходной элемент.
  6. Делается отверстие в стене, изолируется.
  7. Устанавливается тройник с ревизией. Одевается заглушка.
  8. Соединяются звенья трубы, к стене крепятся кронштейнами через 2 метра или чаще.
  9. Стыки усиливаются хомутами.
  10. Проверяется тяга. Если в конструкции котла есть вентилятор – этот пункт не актуален.
  11. Приглашаются специалисты для подведения газа.
  12. Система подключается к энергосети.

Подключение газового котла к дымоходу

Можно окрасить дымоход термостойкой краской. Она поможет защитить трубу от коррозии. Открывать газовый вентиль и пускать котёл в работу имеют право только сотрудники газового хозяйства! Модернизация старых дымоходов

Порой требуется переделать систему под газ, например, если раньше была печка.

В этом случае чтобы избежать полной реконструкции дымохода можно его «гильзовать», т.е. вставить в имеющееся кирпичное основание, трубы, которым не страшен конденсат.

Есть два способа это сделать:

  1. Вставить нержавеющую трубу того же сечения, что и выходной оголовок котла и высоты, равной высоте кирпичной трубы. А пустоты между кирпичом и трубой засыпать теплоизолятором (керамзитом, перлитом, пеностеклом).
  2. Технология полимерного вкладыша (Furan-Flex). При помощи генератора нагнетается пар, который расправляет в трубе гибкий вкладыш. Он принимает форму существующего дымохода, не уменьшая его диаметр. Метод простой, но дороже, чем с трубами.

В некоторых случаях дополнительное устройство для отопления может быть просто необходимо. Инфракрасный обогреватель своими руками – пошаговая инструкция по изгтовлению, принцип работы и варианты устройств.

Реконструкция старого дымоотвода

В случае, если систему отопления дома меняют на газовое оборудование, перестраивать кирпичный дымоход необязательно. Его можно усовершенствовать посредством гильзирования.

Этот способ подразумевает установку трубы из нержавейки внутрь имеющегося кирпичного дымохода. Трубу выбирают таким образом, чтобы ее высота совпадала с высотой дымохода, а сечение соответствовало патрубку на котле. Все зазоры заполняются материалом, имеющим хорошую теплоизоляцию.

Более дорогой вариант модернизации, если сравнивать его с первым. Гибкий дымоход с двухконтурной трубой помещается в систему дымоотвода под большим давлением. После, труба принимает форму дымохода, твердеет и превращается, в своего рода, оболочку. Она не пропускает ни влагу, ни газы. Кроме того, данный материал не восприимчив к перепадам температур, коррозии, погодным условиям. Диаметр можно подобрать в пределах от 6 до 100 см.

Пошаговая инструкция по сооружению дымоотводящей системы

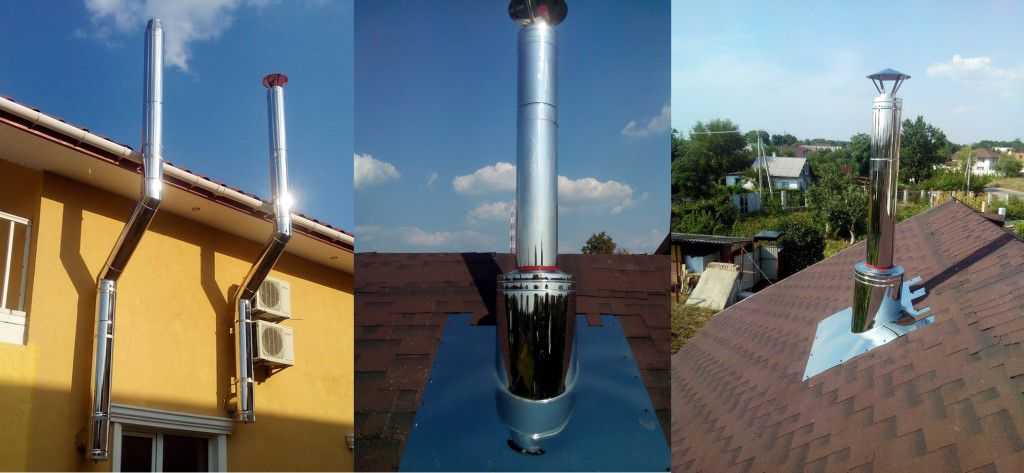

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Дымоход своими руками

После закупки газового котла, четкого определения месторасположения, наличия инструкции по сборке и подключению дымохода, можно самостоятельно сделать работы. Делать все надо поэтапно:

  1. Детали собрать в комплект.
  2. Подсоединить к отопительному газовому прибору.
  3. Провести фиксацию деталей.
  4. Проверить герметичность всех соединений, их изоляцию.

Дымоход в частном доме выводят через отверстие в стене (можно использовать вентиляционное отверстие, окно). В стене делают отверстие необходимого диаметра и помещают трубу с изоляционным материалом.

Важно! Отверстие делают только после того, как перепроверены расчеты и все соответствует чертежам. Его делают для стенки щадящим, аккуратным способом

Секция трубы выводится в отверстие, закрепляется, изолируется. Делается на улице наращивание, при помощи последовательного подсоединения звеньев, проверяя отвесом. Потом труба кронштейнами закрепляется к стенке. На верхушке устанавливается наконечный клапан, который защищает в частном доме дымоход от атмосферных осадков.

Сэндвич-трубу обрабатывают средством, защищающим от коррозии. Одинарную трубу обязательно утепляют. Заключительный этап — соединение с газовым котлом (патрубком), герметизация.

Важно! Устройство дымохода для газового котла в частном доме процесс трудоемкий. Поэтому тем, у кого нет навыков, такой монтаж делать своими руками не рекомендуется

Лучше эти мероприятия доверить специалистам строителям.

Над коньком кровли труба газохода должна возвышаться не более чем на 30 см. Места, проходящие через крышу, изолируются в соответствии со стройматериалом кровли.

Частный дом можно обустроить любым дымоходом, который подходит к газовому отопительному котлу. Главное, правильно провести монтаж и в будущем его эксплуатировать согласно правилам. Для этого проводится чистка дымохода частного дома — раз в 12 месяцев, а если обнаружено механическое повреждение, то его немедленно надо устранить.

Что еще почитать по теме?

Зачем утеплять дымоходную трубу

Нагретые дымовые газы охлаждаются в процессе прохождения по трубе, но по пути они разогревают стенки дымохода. От того, как быстро нагреваются стенки, прямо пропорционально зависит тяга котла. В случае уменьшения тяги дым идет по наименьшему сопротивлению, т.е. поступает обратно. Чтобы этого не произошло, необходимо как следует позаботиться об утеплении дымохода.

Дополнительным фактором в пользу утепления является и такое понятие, как время преодоления момента появления конденсата. То есть время, которое затрачивается на прогрев канала внутри трубы. Оно напрямую зависит от материала, из которого сделана труба.

Так, кирпичный дымоход прогревается за 20-30 минут, а стальной за 2-5 минут.

В связи с тем, что нагретый дымоход находится в постоянном контакте с атмосферным холодным воздухом, в дымоходном канале начинает образовываться конденсат. Смешиваясь с углекислым газом конденсат образует сильный кислотный раствор, который и впитывается в стенки дымоходного канала, разрушая его.

В дымоходе из кирпича конденсат впитывается в кирпичную кладку, что приводит к ее промерзанию. Остывшая ночью кирпичная труба с утра снова разогревается. Такие перепады температур приводят к ее разрушению.

Чтобы предотвратить разрушение, дымоход утепляется легкими негорючими материалами:

  • базальтовыми минераловатными плитами;
  • минеральной ватой;
  • стекловатой.

Утепление дымохода не только обеспечит сохранение тепла на более продолжительное время, но и продлит срок службы дымовой трубы.

Что нужно знать об отопительном котле на сжиженном газе: выгоды перехода на СУГ, перевод обычного котла на сжиженный газ, способы хранения топлива.

Как подобрать газовый котел по его основным параметрам: мощность, тип горелки, наличие регулировок, производитель, количество контуров. За подробностями перейдите сюда.

Расчет потребления газа, необходимого для отопление дома https://teplius.ru/kotly/gazovye/opisanie/rashod-gaza-dlya-obogreva-doma.html

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов:

  • Площади котельной;
  • Допустимого расстояния до сгораемых устройств;
  • Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
  • Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

Сами котлы при этом бывают:

  • Газовые;
  • Твердотопливные;
  • Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
  • Дизельные;
  • Электрические;
  • Комбинированные (использующие несколько методов).

Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газаИсточник

На что стоит обратить внимание

Некоторые ошибки, допускаемые при сооружении дымоходов:

  • применение не предназначенных для сооружения дымоходов газовых котлов материалов, например кирпича или оцинкованных труб;
  • плохая термоизоляция, которая может привести к возгоранию прилегающих конструкций;
  • несоответствующий инженерно-техническому расчету размер дымохода для газового котла;
  • использование в качестве дымоотвода не предназначенных для этого вентиляционных шахт и каналов;
  • совместная эксплуатация нескольких отопительных приборов с отводом продуктов сгорания в единый дымоход.

Тщательно разработанный и соответствующий действующим нормам строительства проект отопительной системы дома способен обеспечить долговременную эксплуатацию как теплогенерирующих агрегатов, так и дымоходов. Их правильное устройство является довольно сложной инженерно-технической задачей, которая в каждом отдельном случае решается по-своему.

Из какого материала лучше выбрать дымоход?

Подключение коаксиального дымохода к газовому котлу осуществить проще. Такие трубы продаются уже готовыми, нужно лишь выбрать их подходящий размер и установить. С дымоходом для котлов с открытой топкой сложнее. Они изготавливаются из следующих материалов:

  • керамики;
  • асбестоцементного материала;
  • пластика;
  • металла.

Материалы, из которых изготавливаются трубы, должны соответствовать требованиям п. 6.2.7 СНиП 41-01-2008. Эти нормативы предполагают, что дымоход продолжительное время должен противостоять таким воздействиям:

  • механическим нагрузкам в виде дождя, ветра, снега и других погодных условий;
  • коррозии – продукты сгорания и конденсат создают агрессивную среду, оказывающую воздействие на многие материалы;
  • влиянию экстремальных температур (жары и мороза).

В инструкции к некоторым моделям газового котла указывают, из какого материала желательно приобретать дымоход. Наиболее прочной и устойчивой является нержавеющая сталь.

Этапы подключения газового котла

Этапы подключения: монтаж устройства, присоединение отопительного контура и отопительной системы, а также к газопроводной трубе.

Все этапы имеют свои особенности, соблюдать которое крайне важно для достижения безопасности и эффективной эксплуатации всей отопительной сети. Прежде, чем мы перейдём к ознакомления с каждым этапом, нужно разобраться от чего зависит выбор схемы подключения

Прежде, чем мы перейдём к ознакомления с каждым этапом, нужно разобраться от чего зависит выбор схемы подключения.

Нужно иметь в виду открытая это система или закрытая, каким образом в ней происходит передвижение теплоносителя — самопроизвольно или действием насосной установки. Сама система отопления с одним высокотемпературным радиатором или с несколькими контурами, отапливающий полы. Вид самого агрегата также очень важен — одно или двухконтурный, камера сгорания открытая или закрытая, конвекторный либо конденсационный. Все это учитывается при выборе схемы.

Установка агрегата

Для устройства напольной модели потребуется сооружение специального фундамента. Настенный вешают с помощью держателя, идущего в комплектации с прибором.

При выборе месторасположения котла нужно учитывать следующие нюансы:

  • Помещение должно иметь открывающееся окно;
  • Не должны располагаться никакие приборы рядом с газовым устройством.

На заметку: Установить агрегат можно и самостоятельно, но подключение только с помощью квалифицированного специалиста. После выполнения подключения специалист пишет соответствующий акт о подключении и этот документ является основополагающим при выдаче разрешения о вводе в эксплуатацию прибора газовой службой.

Подключение одноконтурных устройств

Схема заключается в подключении к котлу водонагревающего устройства, который представлен термоизолированной емкостью, посредством  клапана с терморегулятором с водой. В бойлере имеется спиралевидный теплообменник, по которому происходит передвижение нагретой воды.

Здесь в приоритете водообеспечение. При остывании воды в бойлере, происходит срабатывание датчика и все количество нагретого теплоносителя из котла стремиться в водонагреватель. Здесь он передает свою тепловую энергию и течет в обратном направлении. Этот процесс непрерывно повторяется  до того момента, пока вода в электронагревателе не достигнет необходимой температуры. После чего трехходовой клапан опять срабатывает и вещество для передачи тепла стремиться к системе отопления, где будет происходить его циркуляция уже принципу от котла к отоплению и обратно до того, как вода в бойлере не начнет остывать.

Заметка: Когда происходит нагревание воды бойлера, передающее тепло вещество не передвигается по системе отопления. Какое время займет нагревание бойлера зависит от его размера. Так, к примеру, нагрев бойлера размером в двести литров нагревается около шести часов, а его подогревание может занять не более часа. Восьмидесяти литровый бойлер нагреется за двадцать минут. Однако, это не как не может повлиять на температуру вашего жилища,т.к. за такой короткий срок он не остынет.

Тонкости присоединения двухконтурного типа

Эта схема будет немного сложнее. Так как здесь имеется 2 элемента теплообмена, для отопления и гвс, и будет происходит соединение четырех патрубков к трубам различного назначения.

Многие системы не предполагают использование насоса, т.к происходит естественная циркуляция.

В случае с предусмотренным насосом, его устанавливают на обводном контуре. Установка грязевика происходит перед насосной установкой, а по сторонам ставится запорная арматура(американка). Это делается для облегчения снятия для прочищения без сливания теплоносителя. Подключение 2 устройства теплообмена для гвс происходит почти также. Только на соединительном контуре с водопроводной трубой лучше поставить фильтрующее устройство для задержания частиц грязи.

Подсоединение к электричеству

Котел может подключаться к электрической энергии 2 способами: с помощью кабеля и вилки для розетки и с использованием трехжильного изолированного кабеля.

На заметку: Подключение газового прибора к электросети производится с помощью автоматического выключателя к распределительному щиту с обязательным заземлением.

Не далеко от агрегата устанавливают автомат отключения. Даже при наличии своего провода и вилки лучше сделать отдельную электророзетку  через защитный автомат.

Коаксиальная и раздельная системы

Все дымоотводящие системы делятся на две группы: с естественной тягой и принудительной. Первая – это когда топочные газы отводятся по вертикально установленному дымоходу, а в топку газового котла поступает воздух для сжигания топлива через поддувало. Такой котел называется с открытой топкой.

Есть котлы с закрытой топкой, в камеру сгорания которых воздух попадает через сам дымоход. Последний носит название коаксиальный. Вторая система называется раздельной. Чем они отличаются друг от друга?

Коаксиальная система дымоудаления

Коаксиальный воздуховод – это две трубы, вставленные друг в друга. Через внутреннюю трубу выводятся топочные газы, через зазор между трубами воздух поступает в топку. Идеальная конструкция с прекрасными характеристиками. Сегодня ее стали часто использовать в частном домостроении, где установлены котлы небольшой мощностью.

Коаксиальная система дымоудаления является пожаробезопасной, потому что топочные газы не нагревают внешнюю трубу. Последнюю обычно выводят через стену, около которой газовый котел и поставлен.

Раздельная система дымоудаления

Раздельная система дымоудаления – это две отдельно расположенные трубы. Через одну отводятся топочные газы, через другую в топку поступает свежий воздух. То есть, в конструкции газового котла два патрубка. Эта разновидность дымоходных труб чаще всего используется в котлах большой мощности, в которых сжигается большое количество топлива, а для этого нужен большого диаметра дымоход.

Необходимо отметить, что для систем раздельного дымоудаления можно использовать любые готовые дымоходы из разных материалов. Основное к ним требование ничем от дымоходов с естественной тягой не отличаются. Но на первом месте стоят условия пожарной безопасности.

Четкий план и соблюдение нормативов

Дымоход – необходимый элемент для работы системы отопления. Он осуществляет вывод отработанных газов в атмосферу и подачу воздуха к аппаратам. Его сборка и монтаж должны быть выполнены до запуска системы в работу, при этом не помешает составить четкий план с последовательностью всех этапов.

При сборке конструкции дымохода необходимо помнить, что соблюдение герметичности является залогом жизни и здоровья людей.

Поэтому применение дымохода, выполненного из кирпича, не может дать гарантии в безопасной работе оборудования.

Ни в коем случае нельзя перекрывать окончание дымохода каким-либо предметом, а также следует проконтролировать, чтобы не было препятствий на пути дыма и сечение трубы соответствовало нормативным данным.

Только при неукоснительном соблюдении всех правил, конструкция сможет выполнять свое предназначение в нормальном режиме без аварий.

Преимущества и недостатки коаксиальных дымоходов

Суммарная оценка приведённой информации позволяет отметить следующие плюсы:

  1. Это изделие заменяет приточную трубу и классический дымоход. Его применение существенно снижает себестоимость проекта с учётом компонентов альтернативных конструкций, сложности монтажа.
  2. Коаксиальный дымоход для газового котла качественно удаляет вредные вещества и не загрязняет воздух в комнате.
  3. Его применение позволяет уменьшить интенсивность проветривания при сохранении комфортных и здоровых условий. В таком режиме уменьшаются эксплуатационные затраты.
  4. КПД также увеличивает входной нагрев и рациональное использование тепла выходящих газов.
  5. При правильной установке на такой дымоход не влияет ветер, иные особенности погоды.
  6. Охлаждение внешней части улучшает характеристики пожарной безопасности.

К сведению! При необходимости не слишком трудно выполнить квалифицированный монтаж коаксиального дымохода газового котла своими руками. Затраты на замену, если возникнет такая необходимость, не будут чрезмерными.

Недостатки перечислены в следующем списке:

Варианты материалов для возведения дымоходов

Нынешняя система газового отопления характеризуется высоким КПД и низкой температурой продуктов сгорания, что предполагает наличие повышенных требований к материалам, из которых обустраиваются дымоотводы.

На строительном рынке идет постепенная замена кирпича, стали, асбеста и оцинковки на более актуальные материалы. Все чаще мастера прибегают к использованию специальных защитных рукавов, а также конструкций, выполненных из нержавейки и венгерского фуранфлекса.

Оцинкованные трубы

Стальные детали довольно быстро подвергаются воздействию коррозии, что делает работу такого дымоотвода непродолжительной (около 3 лет). Использование специально предназначенного защитного покрытия способно продлить срок службы до 5 лет.

Асбестоцементные трубы

Данный материал широко применялся при обустройстве каналов, предназначенных для отвода продуктов сгорания, имеющих температуру в 300 градусов. Этот вариант отличается приемлемой стоимостью, однако имеет ряд нюансов, среди которых отмечают сложность монтажа дымохода на газовый котел в вертикальной плоскости, недостаточную герметичность стыков, вероятность разрыва или раскола труб при их перегреве, а также способность поглощать влагу и конденсат.

Кирпичный канал

Кирпич является далеко не лучшим вариантом для создания дымохода, поскольку продукт, получившийся в результате конденсации, способствует быстрому нарушению целостности материала. Зачастую в домах, оборудованных этим типом канала, на потолках и стенах образуются сырые пятна вследствие поглощения кирпичом влаги и конденсата.

Защитный рукав

Дымоход, имеющий равные периметры вентиляционного канала и специального рукава, представляет собой композитную многослойную оболочку. Основной функцией такой конструкции является защита дымохода от негативного воздействия термических потоков газа. С помощью подобных элементов можно уплотнить каналы для вентиляции. Их использование способно минимизировать влияние продуктов горения на дымоотвод, а также улучшить тягу и продлить время работы всей конструкции.

Фуранфлекс

Это новый материал, который используется при возведении дымоходов. Он изготавливается из упрочненной армированной спецволокнами пластмассы. Фуранфлекс отличается высокой устойчивостью к взаимодействию кислой среды конденсата, низкой теплопроводностью и эффективностью эксплуатации при температуре меньше 200 °C.

Правильный расчет параметров конструкции

Прежде, чем приступить к установке конструкции, нужно сделать проект системы отопления. Для этого необходимо провести грамотный расчет дымохода. На сегодня существует два метода расчета параметров:

  • Конструкционный;
  • Проверочный.

Конструкционный расчет определяется, исходя из технического паспорта отопительного прибора, и устанавливает такие параметры, как:

  • Высота;
  • Диаметр;
  • Материал;
  • Скорость движения дымовых газов.

Проверочный расчет используется, когда дымоотвод уже существует и необходимо проверить его совместимость с отопительным прибором. Для вычисления таких параметров существует специальная формула:F= (KxQ) / (4,19 ∙ √Н),

  • где К – коэффициент, равен числу 0,02-0,03;
  • Q – мощность отопительного прибора (этот показатель указывается в техническом паспорте прибора);
  • H – высота дымовой трубы.

Устройство керамического дымохода

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;
  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
