Обвязка твердотопливного и газового котла

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

МД - 1

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Особенности монтажа PPR трубопроводов

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Сложные схемы обвязки газового котла

Такие схемы применяются для больших отопительных систем, где используется напольный мощный котел, а дополнительное оборудование подбирается отдельно согласно нуждам хозяев.

Схема обвязки поэтапно:

  1. Перед входом в котел на трубы устанавливаются краны, для возможного отключения воды.
  2. На выходе из котла устанавливается группа безопасности, расширительный бачок.
  3. Между входящими и исходящими трубами устанавливается дополнительная перемычка, для подмешивания небольшого количества горячей воды в холодную на обратном токе. Это делается для исключения образования конденсата. Перемычка делается из более тонкой трубы, чем основная магистраль.
  4. Для установки перемычки необходимо подключить датчик давления до самой перемычки. Датчик подключается к дополнительному насосу в перемычке. При понижении температуры ниже заданного параметра включается насос и начинает поставлять горячую воду в обратную трубу.

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает для владельца вопрос с топливом. Котел на одном топливе неудобен тем, что если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, а если такой агрегат сломается всерьез, станут неосуществимы все предусмотренные в нем варианты отопления.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или имеющемуся котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.

Два котла в одной системе – как их правильно подключить?

Есть два варианта:

  • последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым, с приборами безопасности.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждый агрегат отвечает за свою половину дома.

В этом случае необходим контроллер и возможность каскадного управления. При последовательной схеме подключения газового и твердотопливного котлов в одну систему получается как бы два независимых контура, соединенных теплоаккумулятором (что такое теплоаккумулятор для котлов отопления).

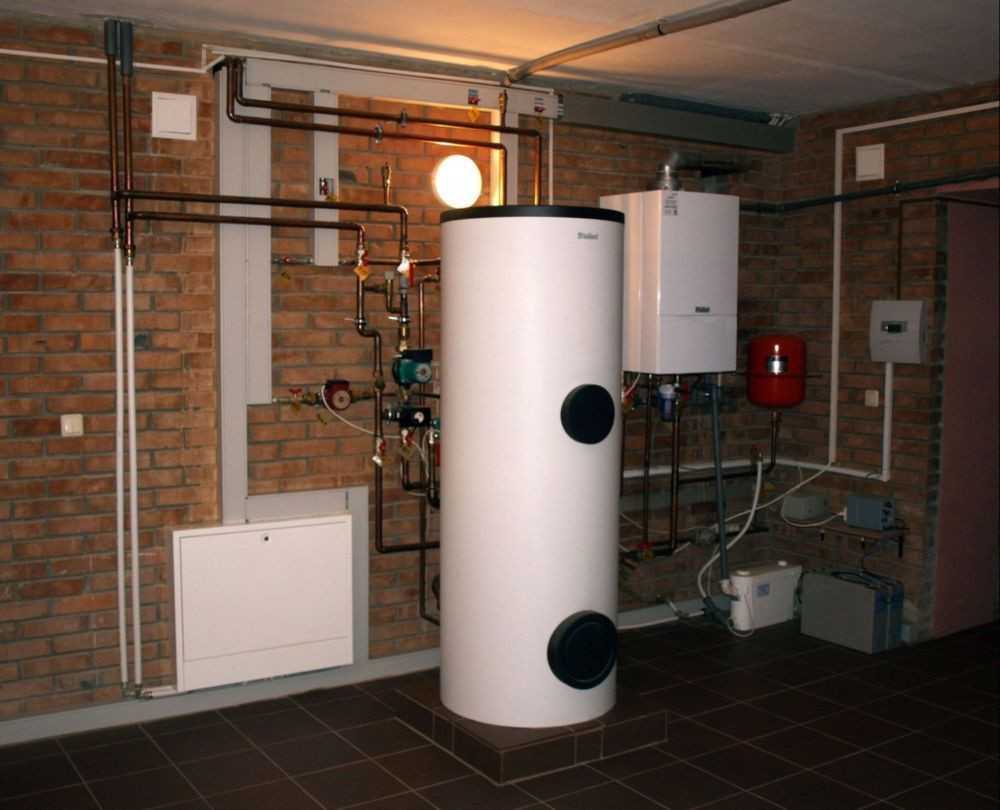

Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.

Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

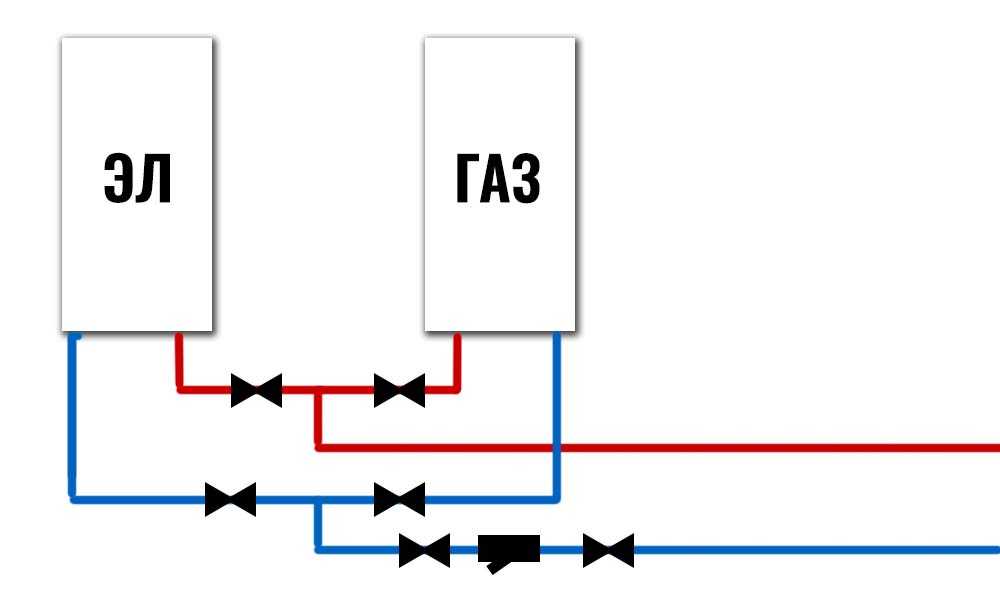

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Коллекторная разводка

В длинном сильно разветвленном трубопроводе большого коттеджа одного насоса может не хватить. В этом случае их устанавливают два и даже больше, на каждый контур свой. Отдельно теплый пол, радиаторы, ГВС. Поскольку температура теплых полов исходно низкая (в пределах 50 градусов), можно ставить насос и на входе в контур.Оптимальный вариант разводки для большого дома с несколькими контурами – коллекторная (лучевая). В каждый контур теплоноситель поступает от котла по собственной трубе. Тепло распределяется равномерно, жидкость не остывает, последовательно проходя всю систему.Коллектор включает в себя минимум две гребенки, прямую и обратную. К торцам гребенок подходят соответствующие магистрали от котла, а к штуцерам на их корпусах параллельно подключаются прямые/обратные трубы контуров – радиаторы и теплые полы, разные этажи, подсобные помещения, ГВС – каждый со своим температурным режимом.

Коллектор

На входе в коллектор устанавливают манометр и предохранительный клапан, с противоположной стороны на «горячей» гребенке – воздухоотводчик, на «холодной» – кран для слива теплоносителя из системы. Трубы оснащаются регулировочными кранами – это один из способов устанавливать разную температуру в контурах. В большом доме может быть несколько пар гребенок.Еще один способ устанавливать разные режимы – гидрострелка. Поставленный вертикально отрезок трубы большого сечения соединяют с прямой трубой и обраткой котла, а к корпусу на разной высоте подключают контуры. Чем выше подсоединение, тем горячее теплоноситель.В небольших контурах температуру можно регулировать следующим образом: свободные торцы гребенок соединяют байпасом с отсекающим вентилем. При открытии вентиля прохладная вода из обратки подмешивается в горячую из подающей трубы.

Схема обвязки классический вариант

Схема подключения электрокотла должна обеспечивать отсутствие значительных перепадов температуры. Чаще всего используются двухконтурные котлы. проходя по малому контуру, вода (масло или антифриз) нагревается, после чего идет по большому. Это в схеме тоже нужно учесть.

Обвязка электрокотла предполагает наличие:

  1. Кронштейнов;
  2. Фильтра;
  3. Запорной арматуры;
  4. Клапанов (обратных и предохранения);
  5. Бака расширения;
  6. Насоса (если требуется);
  7. Термометра и манометра;

Выделяют следующие типы обвязки:

  1. С установкой контура горячей воды (масла или антифриза): перед тем, как поступить в кран, теплоноситель проходит через электрокотел;
  2. С подключением к системе теплого пола;
  3. Обычное подключение к электросети.

При обвязке двухконтурного котла ее тип обусловливается моделью (со смесителем или без). Его достаточно сложно установить дома своими руками, поскольку здесь наряду с правильностью подключения к электросети приходится контролировать еще и подключение к ГВС.

Схема подключения электрического котла своя у каждой модели (она прилагается при покупке вместе с устройством). Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. За 5-30 тысяч рублей специалисты выполнят такую работу. Зато, если совершить ошибки на первом этапе, можно впоследствии не только понести гораздо большие расходы, но и подвергнуть опасности себя и других жильцов частного дома.

Особенности монтажа

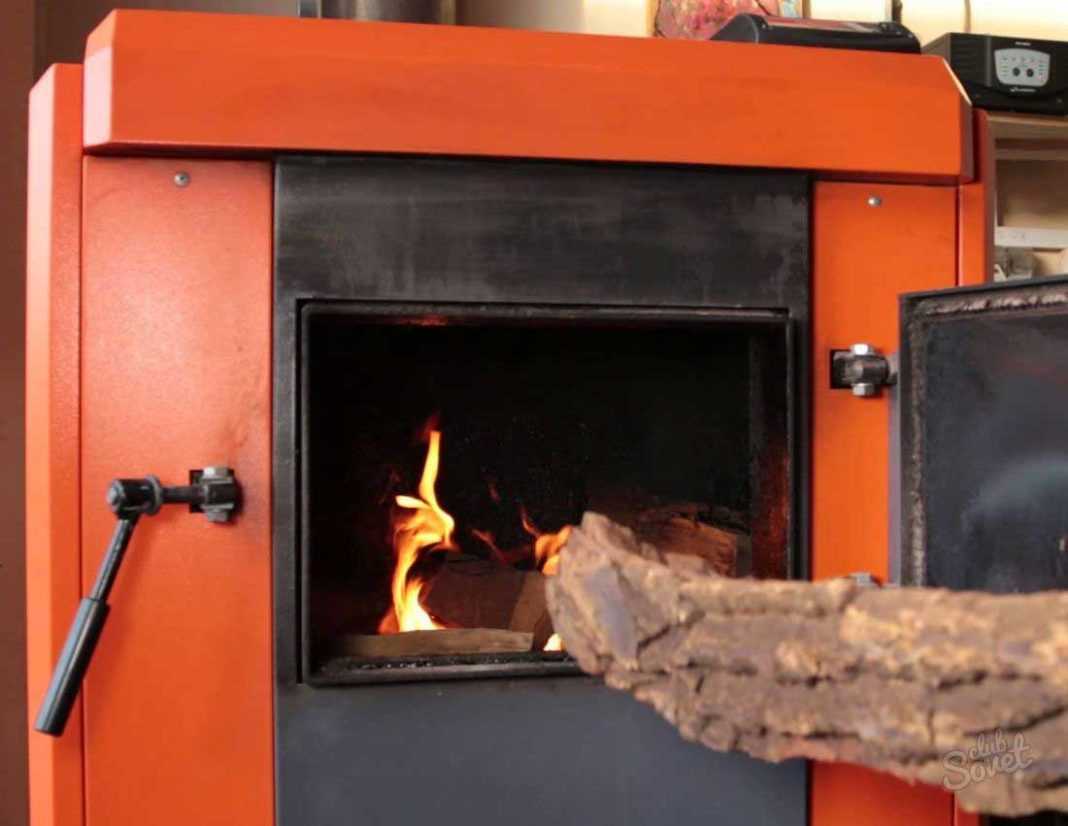

Твердотопливные котлы не относятся к числу экологически чистого оборудования, для их установки нужна котельная. При монтаже соблюдают ряд правил:

  • от топки до стены следует оставлять минимум 1 метр свободного пространства;
  • в полуметре от пола и максимум в 40 сантиметрах от потолка нужно оборудовать вентканалы;
  • в котельной не должно быть горючих веществ;
  • перед топкой следует настелить металлический или асбестовый лист не меньше 50 на 70 см размером;
  • над котлом оборудуют дымоход. Рекомендуемые параметры дымохода есть в инструкции котла.

Дымоход твердотопливного котла

В трубе дымохода следует предусмотреть ревизионные люки для очистки от сажи. На стыке с котлом устраивают конденсатосборник. Части металлической трубы, находящиеся в холодных помещениях (неотапливаемый чердак и др.) нужно обмотать теплоизоляционным материалом для защиты от конденсации и обледенения.

  • https://otivent.com/obvyazka-tverdotoplivnogo-kotla
  • https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html
  • https://domkotlov.by/stati/stati-po-tverdotoplivnym-kotlam/podklyuchenie-tverdotoplivnogo-kotla
  • http://jsnip.ru/vodosnabzheniya/sxema-otopleniya-chastnogo-doma-s-tverdotoplivnym-kotlom.html

Обвязка твердотопливного котла отопления. Назначение. Элементы

Самое главное назначение обвязки – обеспечить эффективную, безопасную, экономичную работу котла. Это значит:

  • защищать оборудование от перегрева, перепадов резких давления, поддерживать наиболее приемлемую температуру;
  • контролировать количество теплоносителя в системе, отводить избыточную жидкость, пар излишний;
  • выводить воздух из системы;
  • распределительная функция – разделять теплоноситель между всеми потребителями тепла в системе.

Элементы обвязки твердотопливного котла и их правильная установка тем способом или иным работают на безопасность отопительного оборудования. К числу основных относятся:

  1. группа безопасности (манометр, воздухоотводчик, предохранительный клапан);
  2. расширительный бак;
  3. теплоаккумулятор;
  4. смесительный клапан трехходовой.

Котел отопления

Правила обвязки, которые нужно соблюдать при самостоятельном подключении системы отопления на твердом топливе:

  • чтобы избежать появления конденсата, температурная разница подачи и обратки не должна превышать 20 ⁰С;
  • следует установить приборы защитные, которые будут регулировать давление теплоносителя по всему контуру;
  • также рекомендуется включить в обвязку автоматические приборы, отвечающие за регулировку мощности, температуры жидкости в системе.

Эти правила лучше всего действуют в системах с движением теплоносителя принудительным. Кратко рассмотрим схемы обвязки твердотопливных котлов. Но перед этим несколько слов о группе безопасности в системе отопления.

Лучшие известные производители и модели: характеристики и цены

Теплодар Куппер Практик 14

Один из лучших комбинированных котлов дрова-электричество для отопления частного дома. Известен своей надежностью, доступной ценой, эффективностью (благодаря удачной наклонной конструкции топки), практичностью и легкостью очистки. Котел также имеет очень компактные размеры. Мощность ТЭНов – всегда 6 кВт.

Модель является лучшей в соотношении цена-качество, занимает призовые места в самых различных рейтингах, согласно опыту монтажа и отзывам владельцев на протяжении более 6 лет эксплуатации не было серьезных сервисных нареканий.

Единственными недостатками, которые отмечают владельцы, является допустимое рабочее давление всего в 1 бар и слишком горячий выход газов, из-за чего могут плавиться или сгорать неустойчивые к температуре материалы, например, используемые в дымоходах из сэндвич-труб.

ZOTA Тополь М 14

Еще один известный комбинированный котел. Отличается своей технологичностью: вертикальная и горизонтальная дверцы для загрузки топлива, трехходовой теплообменник, водяная рубашка охлаждает зольник и предотвращает его деформацию, корпус изолирован базальтовым картоном, что снижает теплопотери через водяную рубашку. Помимо дров и угля можно сжигать антрацит, максимальное давление — 3 бар, котел можно использовать в системе отопления закрытого типа.

Главным недостатком является сомнительная надежность и качество сборки. Несмотря на то, что многие котлы беспроблемно работают уже более 7 лет, встречаются случаи протекания теплообменника вследствие воздействия коррозии. Поэтому обязательным условием является использование в качестве теплоносителя очищенной мягкой воды + установка в систему умягчающего фильтра.

Каракан 16ТПЭВ 3

Очень компактная двухконтурная модель. Имеет максимально простую конструкцию, большое загрузочное отверстие и топку, не требователен к топливу и абсолютно всеяден. Допустимое давление 3 бар, что позволяет использовать котел в системах закрытого типа. Верхняя часть котла – это варочная поверхность. Сервисных нареканий за более 5 лет эксплуатации не было.

ЭВАН WARMOS TT-18

Неприхотливый к топливу, но и не самый эффективный комбинированный котел. В нем без проблем можно сжигать опилки, любые топливные отходы и традиционные виды топлива. Отличается также вместительно топочной камерой: длительность горения на одной загрузке дров до 8 часов, а на угле – до 15. Несмотря на простую конструкцию, под корпусом предусмотрен слой теплоизоляции. Имеется штатный термостат, управляющий ТЭНом, однако мощность нагревателя всего 2 кВт.

Из недостатков – посредственное качество, надежность и довольно высокая для такой простой конструкции цена.

Пиролизный котел своими руками: правила и нюансы

Пиролизный котел своими руками

Для того, чтобы установить пиролизный котел своими руками, сохраняя при этом все его рабочие качества, необходимо основываться на точный чертежах  и вычислениях. Неправильно собранный котел, смонтированный по некомпетентной схеме, не только будет плохо выполнять свои функции, но еще и представит угрозу безопасности окружающей среде и Вам в первую очередь.

Правила сборки пиролизного котла своими руками:

  • Вашей первоочередной задачей, перед стартом сборки, становится обязательное ознакомление с чертежами, планами и схемами. Они помогут определить количество необходимого материала для работы, а также уберегут Вас от возможных аварийных ситуаций;
  • Проверьте наличие основополагающих элементов, без которых невозможна собственноручная сборка пиролизного котла. Это: регуляторы, отверстия для воздуха, дымовые каналы, трубы для отвода воды, камера сгорания, трубы для подачи воды, а также вентилятор;
  • Учтите, что если Вы предполагается отапливать стандартный загородный дом, Вам вполне подойдет пиролизный котел мощностью 40 кВт, а если Вы владелец совсем небольшого коттеджа, то хватит и 30 кВт-ного котла. Устанавливать супер мощные котлы нет смысла, так как и небольшое устройство, прекрасно утеплит помещения, в то время как огромные агрегаты будут стоить больших денег, и потребуют значительных затрат;
  • Не лишним будет заготовка необходимых инструментов для монтажа котла. Чтобы Вам не пришлось лишний раз бегать в строительный магазин, приготовьте все нужное сразу. Для установки пиролизного котла своими руками, Вам потребуется вот такой вот инструментарий: болгарка, шлифовальные круги, сварочный аппарат, электрическая дрель, трубы различного диаметра электроды, вентилятор, полосы стали, термодатчик, металлические листы

Учтите, что сборка пиролизного котла своими руками долгий и кропотливый процесс, поэтому будьте готовы к возможным сложностям. Однако, тщательно подготовившись к процессу, Вы значительно снижаете риск возникновения неожиданных проблем.

После того, как все правила соблюдены, нужная схема выбрана, пора приступать к непосредственной сборке. Поэтапно собирая устройство, следите за выполнением следующих нюансов:

  • В отличие от обычных котлов, отверстие для помещения дров в топку, должно быть расположено несколько выше;
  • Обязательно проверьте наличие ограничителя, который фиксирует подачу воздуха в котел. Его оптимальные размеры – 70 мл в сечении и длина, превышающая размеры корпуса;
  • Диск, привариваемый к ограничителю, должен быть изготовлен из нержавеющей стали, и располагаться внизу всей конструкции;
  • Отверстие для подачи твердого топлива лучше всего желать прямоугольной формы. Для пиролизного котла такая форма является оптимальной;
  • Дверца должна плотно и надежно закрываться, необходима специальная накладка, которая будет плотно фиксировать закрытие;
  • Заранее предусмотрите, а затем не забудьте выполнить специальное отверстие, с помощью которого Вы будете удалять накопившуюся золу;
  • Труба для теплоносителя должная быть не прямой, а слегка изогнутой. Такая форма необходима для повышения теплоподачи;
  • Расположение вентиля должно быть удобным и доступным. Благодаря нему Вы будете контролировать процесс поступления воздуха в топку;
  • Первый запуск. После того, как вы закончили сборку и монтаж пиролизного котла своими руками, проведите пробный запуск устройства. При помощи специального оборудования, проверьте безошибочность эксплуатации на всех этапах, и убедитесь, что в котле не скапливается угарный газ. Только после этого, можно полноценно вводить котел в работу

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Открытая схема отопления

Схема отопления частного дома с твердотопливным котлом и открытым расширительным баком считается самой подходящей для таких обогревателей. Дело в том, что даже при резком скачке температуры и давления такая система останется работоспособной.

Если правильно сделать работу, система отопления будет работать долго и надежно

Отсутствие электрического оборудования позволяет использовать такую схему вдали от цивилизованных районов. Кроме того, если сравнивать с газовой, то твердотопливная система отопления намного дешевле. У схемы естественной циркуляции есть и ряд недостатков:

  1. Появление коррозии в трубопроводах, так как система открыта для свободного доступа кислорода.
  2. Быстрое испарение теплоносителя из расширительного бака.
  3. Большая разница между температурой теплоносителя в разных частях контура.

Чтобы кислород не поступал в систему, а вода не так быстро испарялась, в расширительный бак владельцы добавляют масло, которое образует защитную пленку. При монтаже дровяной котельной следует выполнить ряд условий.

Как подключить котел отопления:

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

  • Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
  • Мембранная расширительная емкость.
  • Предохранительный клапан.
  • Автоматический воздушник.
  • Манометр.

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла – должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

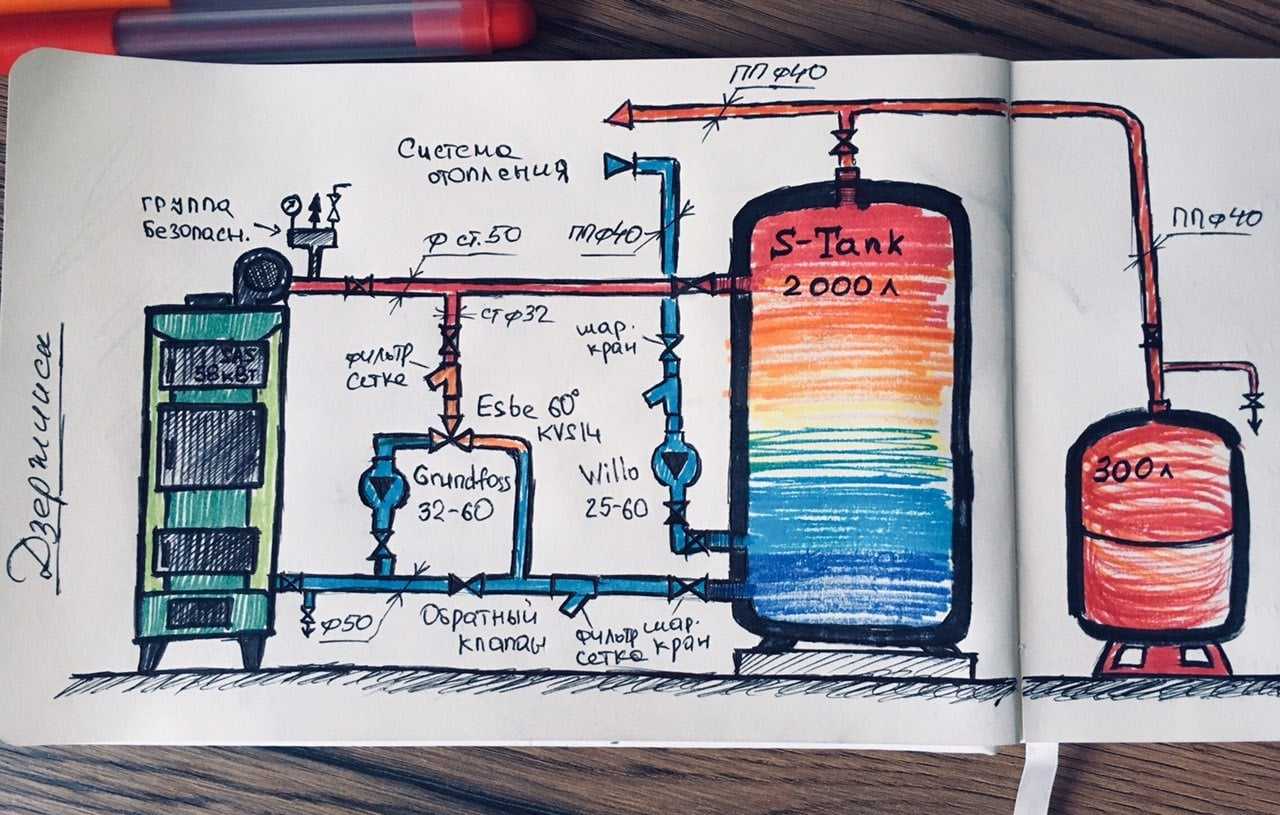

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — коллектора для отопления. Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

  • владелец дома получает возможность отдельно контролировать каждый отопительный контур;
  • в любой точке системы обогрева поддерживается стабильное водяное давление;
  • к одному радиатору от коллектора отходит только одна труба, соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод. Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.


Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат
