Утеплитель для газового дымохода: варианты теплоизоляции и технология утепления дымовых труб

Какие утеплители существуют

Выбор материала для утепления, пожалуй, станет самым решающим фактором во всей работе. От выбранного материала зависит трудоёмкость процесса его монтажа, эффективность результата и внешний вид.

Материалы для утепления дымоходов используются следующие:

• минеральная вата-утеплитель;
• волокнистые утеплители;
• шлакобетон и конструктивные элементы из него;
• битый кирпич;
• пеностекло;

Минеральная вата

Волокнистый утеплитель. (Древесное волокно)

Шлакобетон

Пеностекло

Каждый из приведённых материалов имеет разную ценовую категорию, механические свойства и плотность. Выбирать материал следует, учитывая местные условия дымохода

Важно учесть удобство монтажа, так как утепление таких конструкций предусматривает работу на высоте, а с этим шутки плохи

Основные рекомендации при выборе материала — утеплителя:

категорически запрещено использовать легковоспламенимые материалы.
материал лучше выбирать податливый и лёгкий. Шлакоблок использую профессионалы строители на основании разработанного проекта с просчитанными показателями нагрузок на кровлю и несущие конструкции

Самостоятельное утепление гораздо легче выполнить минеральной ватой.
обращайте внимание на рекомендации по эксплуатации, указанные в инструкции от производителя.

Подготовительные работы

Перед выполнением монтажных работ необходимо убедиться в целостности дымохода, отсутствии дефектов, его надёжности и достаточных несущих способностях. При отсутствии фундамента здания, нужно соорудить опорную конструкцию под монтаж наружного кожуха. Для этих целей могут использоваться готовые кронштейны или самодельные.

Также важно оценить состояние места примыкания дымохода к кровельному пирогу. Оно должно быть надёжно защищено от внешних факторов, между проставкой и кровлей сохранён специальный зазор, предотвращающий воспламенение контактирующих материалов

От дымоходной трубы до защитного короба расстояние не менее 20 см.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Изоляция трубы из асбеста и нержавеющей стали

Что включает в себя утепление асбестовой трубы дымохода своими руками и как его проводят? Элементов два – внутренний трубопровод, заключенный в утеплительный кожух и дополнительная защитная труба, материалом для которой служит оцинкованная сталь. В качестве утеплителя идет рулонная минвата.

Требуется соблюдение следующих правил:

• толщина теплоизоляционного материала не должна превышать 10 см для нержавеющих труб;
• участки, находящиеся в здании – не более 4 см.

Посмотрим, как утеплить асбестовую трубу дымохода, и что для этого надо. Скажем, что такая работа относительно проста. Этот вариант является временным по причине своей недолговечности.

Этапы работ:

Наглядная демонстрация утепленной трубы в разрезе

1. подготовка минеральной ваты;
2. обматывание трубы;
3. стяжка и закрепление с помощью скоб.

Этот метод предусмотрен для участка дымохода, который находится на чердаке. Извне его использовать нельзя. Как правильно утеплить наружный дымоотвод? Чтобы изолировать дымоход из нержавеющей стали, надо провести полноценное утепление, которое включает в себя:

• изготовление кожуха. Материал – оцинкованная сталь. Изготавливается с учетом внутренней трубы и утеплителя;
• очистку утепляемой поверхности и рабочего места;
• крепеж нижней части кожуха, заполнение межтрубного пространства изоляционным материалом;
• установку следующего элемента кожуха и повторение процесса.

Важно, чтобы элементы плотно примыкали друг к другу. Закончив крепеж всех элементов, дымоход немного наклоняют

Недостатки стыков устраняют цементным раствором.

Выбор материала

Чтобы выполнить утепление своими руками с соблюдением техники пожарной безопасности, необходимо грамотно подобрать теплоизоляционный материал.

Единственным материалом, удовлетворяющим этим требованиям, является минеральная вата. Чтобы утеплить трубы, можно использовать теплоизолятор, выпускаемый в виде матов, свернутых в рулоны, или специальные формы для труб (не подойдет для дымоходов из кирпича). Утепление дымохода минеральной ватой своими руками должно проводиться с соблюдением техники безопасности. Каждый рабочий должен иметь следующие средства индивидуальной защиты:

Эффективный теплоизолирующий материал

• маску или респиратор;
• очки;
• перчатки;
• закрытую одежду.

Это необходимо для того, чтобы частички материала не попали на кожу, в глаза и легкие. Волокна минваты могут вызвать серьезное раздражение и зуд слизистых и кожи.

Толщину утеплителя подбирают исходя из температуры образующихся газов и наружного воздуха, а также расположения трубы:

• для наружных – в пределах 70–100 мм;
• для расположенных внутри здания – в пределах 30–50 мм.

Минеральная вата может применяться следующих видов: базальтовая, стекловата, шлаковата. Перед применением стоит прочесть инструкцию производителя теплоизолятора. Кроме этого эффективного материала в качестве недорогой альтернативы иногда используют бой кирпича.

Конструкция стального утеплённого дымохода

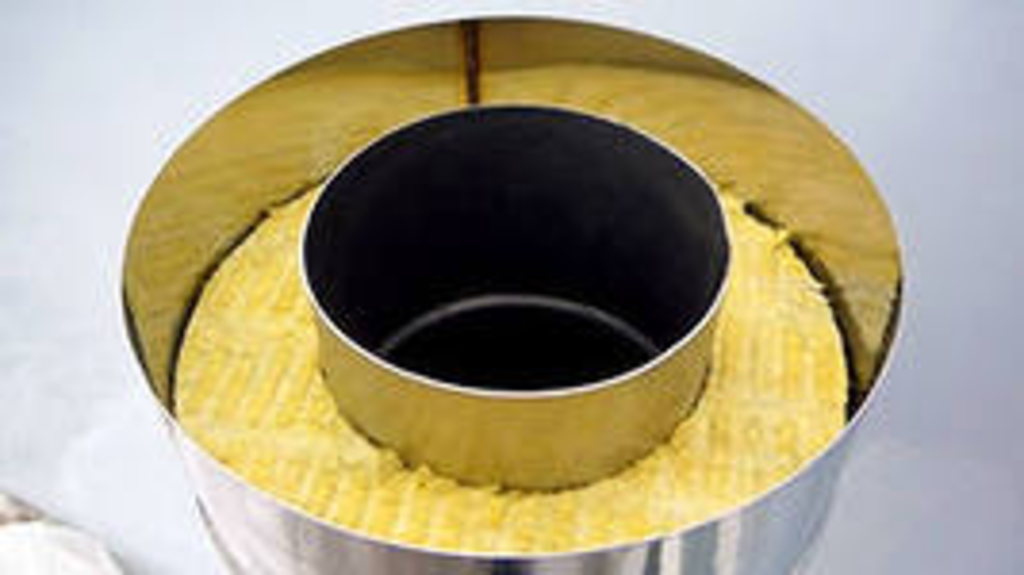

Утеплённый дымоход представляет собой конструкцию «труба в трубе», похожую на сэндвич-трубу, которая также применяется для сооружения дымовых каналов. Обычно в качестве внешней трубы выступает деревянный короб, обшитый асбестовыми плитами, или стальная труба большого диаметра.

Любой утеплённый дымоход состоит из канала дымоудаления, внешней оболочки и слоя утеплителя между ними

Прослойка материала, используемого в качестве утеплителя, выступает в роли термоизоляционного барьера. С одной стороны, он не даёт нагреваться элементам, непосредственно соприкасающимся с дымоходом. С другой — холодный воздух не остужает дымовую трубу и тем самым не создаёт резкую разницу между температурой выходящих продуктов горения и внутренней поверхности трубы.

Перед закупкой утеплителя и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, потребуется провести их расчёт. Это позволит сэкономить средства, особенно если для утепления будут использоваться специализированные дорогие изделия.

Перед проведением расчётов потребуется измерить:

• внешнее сечение дымовой трубы;
• длину и ширину (диаметр) дымохода;
• высоту трубы от вводного патрубка.

Полученные данные позволяют произвести расчёт необходимого количества теплоизоляционного материала и дополнительных принадлежностей. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

Для теплоизоляции дымоходов круглой формы выпускаются уже готовые цилиндрические фрагменты утеплителей

При использовании базальтовой «скорлупы» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя — 120–150 кг/м3. Толщина теплоизолятора выбирается с учётом температурного режима в регионе. Для эксплуатации в условиях российской зимы достаточно цилиндров толщиной 70–100 мм. В качестве внешней трубы потребуется изделие из оцинкованной стали сечением 280–310 мм общей длиной 5 м.

Для утепления дымоходов квадратной формы удобно использовать базальтовую вату в плитах

Если покупать качественный утеплитель, то обычно в одной упаковке находится рулон общей площадью 5 м2. Значит, для нашего примера потребуется две упаковки базальтовой ваты в рулонах. Параметры рулона — 5000x1000x50 мм. Для сборки каркаса вокруг квадратного дымохода можно использовать брусок 50×50 мм. В качестве внешней обшивки лучше подойдёт асбестовая плита 3000x1500x12.

Помимо утеплителя для проведения теплоизоляционных работ необходимы дополнительные расходные материалы. Для сборки деревянного каркаса и его обшивки применяются оцинкованные саморезы длиной 30 мм. Для фиксации теплоизолятора используется огнеупорный герметик — Penosil High Temp, PENOSIL Premium 1500 или MAKROFLEX HA147.

Для фиксации утеплителя к поверхности дымовой трубы применяется жаростойкий герметик

Для утепления дымоходов из стали или керамики потребуются:

• ножницы по металлу;
• строительный нож;
• шуруповёрт;
• углошлифовальная машинка;
• набор отвёрток;
• защитные очки и перчатки;
• рулетка и карандаш.

Для оштукатуривания дымохода необходимо подготовить ёмкость для штукатурки, штукатурную кельму, деревянный прямоугольный полутёрок, треугольный полутёрок, правило и малярную кисть с длинным ворсом.

Утепление трубы дымохода базальтовой ватой

На технологию и механизм установки обшивки влияет множество факторов, среди которых материал, из которого сделана труба, ее диаметр и другие.

Основные правила качественной теплоизоляции

Соблюдение следующих норм обязательно во время обшивки дымохода теплоизолятором:

• для деревянного покрытия слой ваты должен быть не меньше 50мм и не больше 100мм;
• в проходах через дерево этот слой должен достигать минимум 5 см;
• если маты материала укладываются в несколько слоев, то их стыки обязательно нужно прикрывать верхними пластами;
• для теплоизоляторов в цилиндровой форме выпуска при их наложении в несколько слоев, каждый последуюший необходимо укладывать со смещением на 180 о ;
• для котлов с технологией жидкого топлива или газового отопления целесообразно применять высокотемпературные материалы для обшивки с диапазоном до 300 о ;
• защитный экран – обязательная мера изоляции, если в процессе работ использовались материалы без прослойки из фольги.

Утепление керамического или асбестового дымохода

Для асбестовых дымоходов проводят процедуру наружной обшивки, а пласты материала закрепляют специальными скобами. Чтобы упростить и ускорить проведение работ можно использовать базальтовые цилиндры, толщина которых не должна превышать 5 см.

Способы утепления стального дымохода

Механизм проведения процедуры практически полностью аналогичен способу для керамического дымохода, и выглядит следующим образом:

• Используются 2 трубы разных диаметров: большого – для внешней поверхности, и меньшего – для внутренней отделки.
• Одна труба вставляется в другую.
• Полученный зазор между изделиями заполняют выбранным негорючим утеплителем для изоляции дымохода.
• Если материал имеет фольгированную прослойку, устанавливать защитный кожух необязательно.
• Конструкцию по торцу необходимо дополнительно изолировать.

Сама по себе инструкция достаточно простая, но и ее можно упростить, используя готовые сэндвич-трубы, которые заменяют первые 3 пункта руководства. Такие готовые расходники для утепления обладают высокой термостойкостью и помогают добиться высоких изоляционных характеристик.

Технология утепления кирпичной трубы

Утепление кирпичной трубы – задача непростая.

Чтобы осуществить процедуру используются 2 метода:

• оштукатуривание;
• обшивка минеральной ватой.

Чтобы оштукатурить трубу нужно:

• на ее наружную поверхность устанавливается специальная армированная сетка;
• первый слой наносится прямо на нее в небольшом количестве;
• после высыхания изготавливают более густую смесь и укладывают ее на сетку в несколько слоев;
• для достижения эстетического вида после засыхания вещества его затирают, выравнивают, белят или закрашивают краской.

Для второго способа – обшивки – используют базальтовую вату в рулонах или матах:

• необходимое количество материала разрезается в зависимости от размеров утепляемой поверхности.
• полученные пласты материала крепятся к дымоходу при помощи плотного скотча.
• поверх ваты монтируется защитный кожух из кирпича или плит (опционально).
• для получения желательных внешних характеристик поверхность можно отштукатурить или покрасить.

Базальтовая вата – оптимальный вариант для утепления дымоходов. Ее можно применять для любых помещений: жилых и промышленных. Также она обладает необходимыми для этих целей характеристиками – он огнеупорный, имеет стойкость к влаге и вибрациям, легкая переносимость высоких и низких температур.

Наверное, любой хозяин сталкивается с такой проблемой, как утепление дымохода при проведении обустройства домовладения. Возникает вопрос, нужно ли утеплять трубу дымохода снаружи? Как правило, ответ на него дается положительный. Позже владелец решает, чем утеплить трубу дымохода дома. Хороша в качестве утепления базальтовая вата для дымохода здания. Сделать термоизоляцию можно самому, так как это работа несложная. Нужно только знать, как утеплить трубу дымохода своими руками правильно. Разберем этот вопрос подробнее.

Возможные ошибки, ведущие к нежелательным последствиям

В процессе самостоятельной термоизоляции дымохода часто допускаются такие ошибки:

• Используют некачественный теплоизоляционный материал, дающий во время эксплуатации усадку.
• Не предусматривают окошки для удаления из дымохода сажи и конденсата.
• Неправильно заделывают выход трубы и делают нахлест облицовки, поэтому в утеплитель попадает влага.
• Не устанавливают кожух в районе оголовка дымоотвода.
• Делают тонким теплоизоляционный слой (меньше 4 см).

Обо всех этих ошибках нужно помнить в процессе работы, чтобы эффективно утеплить трубу и сделать ее более долговечной.

Утеплить дымоотвод в частном доме не сложно, нужно только правильно подобрать утеплитель и все сделать по инструкции. За счет теплоизоляции труба будет дольше и безупречно отводить дым на улицу, поэтому в доме будет постоянно тепло и безопасно. Кроме того, она позволит сэкономить на отоплении, потому что удастся сократить теплопотери.

Утепление дымоотвода с помощью деревянных щитов

Этот метод тоже считается несложным, и реализовать его своими руками может человек, имеющий лишь начальные навыки в строительной сфере. Порядок выполнения работ представлен ниже.

• сначала вокруг трубы от печи или другого теплогенерирующего агрегата соорудите деревянный каркас. Для этого используйте брус 40×40 мм;
• затем обшейте его цветным краспаном, предназначенным для отделки фасадов домов. Если средства не позволяют, можно использовать плоский шифер;
• завершив обшивку, заполните образовавшуюся пустоту или шлаком, или песком, или кусками стекловаты. Допускается все эти материалы смешивать. Заполняя пустоты, всю эту массу утрамбовывайте;
• после заполнения пустот, приступайте к созданию декоративного обрамления каркаса. Выбор материала ограничен только вашей фантазией и удобством монтажа. Например, крепление цветного профлиста к щитам конструкции выполняется кровельными саморезами, и не сопряжено ни с какими трудностями.

Утеплённые этим способом дымоходы довольно-таки длительный отрезок времени сохраняют тепло, и даже их активная эксплуатация не доставит вам проблем.

Между деревянным каркасом и трубой нужно проложить слой любого огнеупорного утеплителя

Частые ошибки при утеплении

Среди основных ошибок при теплоизоляции дымоотвода отмечают некорректный расчет толщины утеплителя и некачественную герметизацию теплозащиты. При проверочной топке можно диагностировать качество проведенных работ при помощи ручного тепловизора. На экране оборудования отражается уровень теплопотерь, если в области стен и стыков просачивается тепловая энергия.

Если наблюдается образование конденсата на внутренних поверхностях дымоотвода после работ по теплозащите, это указывает на недостаточность толщины слоя утеплителя. Неполноценная герметичность же чревата прогоранием дымовой трубы. В обоих случаях придется проделать работу заново. Для этого снимают наружную металлическую обшивку/кожух и проводят теплоизоляцию с соблюдением технологии.

Как утеплить газоход своими руками?

Чтобы утеплить стальную трубу нужно чтобы установка дымохода была осуществлена правильно. Конструкция должна соответствовать существующим технологическим нормам.

К газоходам предъявляются следующие требования:

1. Достаточный уровень тяги возникает только у труб длиной пять и более метров.
2. Расстояние между дымоотводящей конструкцией и кровлей должно быть не менее 25 см.
3. В случае, если крыша сделана из горючих материалов таких, как ондулин, рубероид или шифер, трубы необходимо оснастить искроулавливателем. Его конструкция состоит из сетчатой пластины, которая опоясывает газоход сверху. Чтобы в искрогаситель не попадали частички мусора его закрывают специальным колпаком.

Для обустройства газохода обязательно соблюдайте показатель противопожарной дистанции между потолком комнаты и печным перекрытием. Для конструкций из нержавейки необходимо расстояние от 1.5 метров.

Для выполнения обмотки металлических труб дымохода необходим этап диагностики системы. Если неисправности отсутствуют, то можно приступать к решению задачи. Используйте исключительно негорючие утеплители.

Безопасность при утеплении дымохода на высоте

Прежде, чем утеплять металлическую или любую другую трубу, нужно осмотреть рабочее место для оценки возможных рисков, чтобы минимизировать их. Заранее подготовленная и проверенная на прочность лестница, доски для настила по шиферу или черепице, прочные проверенные веревки – все это обеспечит вашу безопасность в ходе работ.

При укладке досок на шифер соблюдайте следующее правило: доски укладываются поперек волн. Если нет промышленного страховочного пояса – сделайте его из прочной и толстой веревки или ремня. Один конец такой страховки должен быть прочно закреплен на мощной неподвижной конструкции дома или крыши. Одежда не должна быть расстегнутой, иметь свисающие рукава или болтающийся воротник, а лучше всего пользоваться спецодеждой.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление стальной трубы газового котла стекловатой

Утепление металлических дымоходных труб

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Зачем утеплять дымоходную трубу, что это даёт?

• Прежде всего, устройство теплоизоляции труб позволяет избавиться от точки росы, точнее перенести её в слои утеплителя или ещё дальше к наружной части системы. В таком случае не будет наблюдаться промерзание кладочного или другого материала, из которого изготовлена труба.
• К тому же паровая масса не будет остывать преждевременно, что уменьшит осаждение смол и копоти на стенках дымоходных конструкций. Тут сразу на лицо экономическая составляющая, ведь не придётся часто прибегать к услугам трубочистов.
• Доступное сечение утеплённой дымоходной сети всегда будет большим, что положительно сказывается на естественной циркуляции воздушных масс и эффективном сгорании теплоносителя.
• Сокращение расходов на ремонт – это ещё одна весомая причина, зачем утеплять дымоходную трубу. Ведь собранная единожды система теплоизоляции избавит от целой вереницы последствий.

Минераловатный утеплитель для дымоходных труб

У компании Роквул существует большой выбор сертифицированного базальтового утеплителя, которое прекрасно зарекомендовало себя на высокотемпературных объектах и доказало свою эффективность, а также высокие изоляционные свойства.

Минеральное волокно из камней базальтовых пород не горит, а значит, повышает пожарную безопасность здания, а значит идеально, чтобы ним утеплять сложные технические объекты. К тому же базальтовый утеплитель Роквул выдерживает высокие эксплуатационные температуры 750 градусов и кратковременно до 1000 градусов, чего больше чем достаточно для энергоёмких объектов.

Практичность применения теплоизоляции позволяет обустроить теплозащиту на объектах со сложной геометрией, для чего в арсенале производителя есть технические изоляционные маты, плиты, специальные сегменты для термоизоляции трубопроводов разного диаметра, обустройства примыканий и других узлов.

Теперь Вы знаете, зачем утеплять дымоходную трубу, какие материалы помогут это сделать быстро с соблюдением всех требований по безопасности и максимальной эффективностью. По всем вопросам термоизоляции любых конструктивных элементов здания и инженерных сетей Вы можете получить абсолютно бесплатную консультацию по номеру на сайте.
