Подключение бойлера косвенного нагрева: пошаговая схема обвязки бойлера с одноконтурной и двухконтурной системой

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Бойлер косвенного нагрева — принцип работы, схемы, видео

Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления.

От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду.

Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.

Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя.

Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок.

При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Подключение к водоснабжению

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева.

Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера.

Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

Схема подключения

Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера.

Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры.

После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя.

В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД.

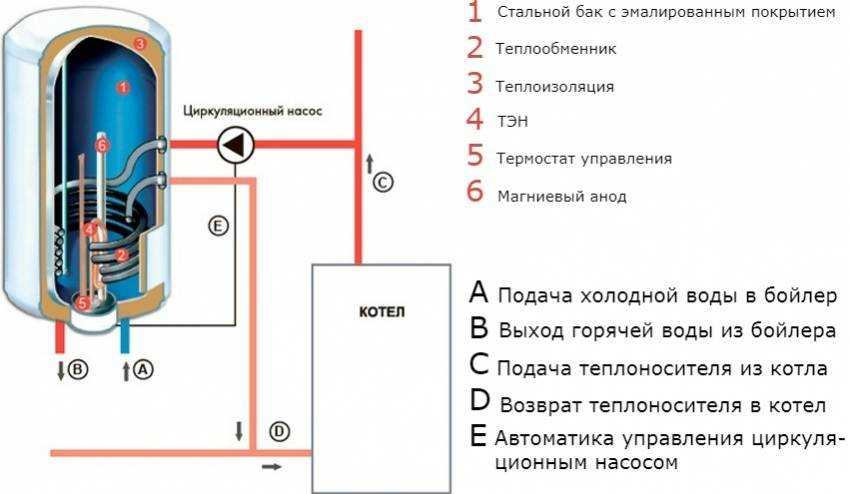

Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат.

Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии.

Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.

Главные преимущества бойлера косвенного нагрева:

• Уменьшение энергозатрат;
• Большая производственная мощность;
• Быстрота нагрева;
• Простота подключения;

В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.

В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.

Составляющие бойлера косвенного нагрева

Бак

Его изготавливают из нержавеющей и эмалированной стали. Так как баки из нержавеющей стали дорогие, то было придумано решение покрывать углеродистую сталь эмалью, которая будет защищать от коррозии. Так же встречаются баки с титановым покрытием, но они менее популярны.

Змеевик

Змеевик бывает с нижним, а бывает с верхним теплообменником. Так же встречаются в продажи бак сразу с двумя теплообменниками.

Назначение нижнего теплообменника-для догрева теплоносителя в емкости от другого источника тепла. А, верхний может применяться, как и нижний, а может для прямого приготовления горячей воды для нужд. Это значит, что верхний змеевик подключается к водопроводу и вода будет нагреваться от теплоносителя системы отопления внутри в бака.

Поверхность змеевиков бывает ребристая, а бывают гладкая. Специалисты рекомендуют приобретать бак косвенного нагрева с гладкой поверхностью спирали, так как его легче отмыть от коррозии.

Анод

Основное назначение-это защитить бак от образования коррозии. Бывает магнитный и титановый. Так как анод считается расходным материалом, то ежегодно должна проводиться проверка. И в случае необходимости, замена его на новый.

Фланцевая заглушка

Предназначена для ревизии бака, и, чтобы помыть его изнутри. Вместо заглушки зачастую устанавливают электротэн до 35кВт, мощность зависит от модели бойлера. Так как мощность тэна большая происходит непрерывный нагрев воды.

Фланцевая заглушка внизу бака

Заглушка

Её можно выкрутить и установить электротэн до 10кВт. Но, график нагрева возможен только сменный. Дело в том, что из-за низкой мощности тэн может работать 6ч. через 6ч. (либо 3ч. через 3ч.).

Материал труб для обвязки БКН

На регуляторе термоголовки выставляется желаемая температура нагрева воды не выше, чем температура на подаче котла. Также в паспортах-инструкция к применению. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки: Холодная вода — может устанавливаться обычная полипропиленовая труба. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке. Обвязка БКН должна решить несколько важных задач: обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю; предотвратить гидравлический и термический удар; поддерживать заданную температуру нагрева воды в автоматическом режиме. Что такое нагрев с приоритетом Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости. Если необходим более интенсивный нагрев это может произойти, если котел обычно функционирует в низкотемпературном режиме , то лучше выбрать модель со встроенным ТЭНом. Материал подходит для пайки всей системы ХВС. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования. Также поищите электрическую схему подключения котла к бойлеру. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже. Кроме установки и подключения БКН потребуется регулярное обслуживание.

Подписывайтесь на получение новых статей. Для этого мы можем перекрыть контур отопления и оставить работать только бойлер косвенного нагрева. Нагрузка токовая, как правило, не менее 10 А. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. Для подключения придется систему отопления выполнить в два контура, первый — для генерации тепла в доме, второй, имеющий больший приоритет, — для бойлера то есть если в агрегате температура воды упадет, то трехходовый клапан переключит горячую воду в контур отопления, пока не вернется нужная температура.

Нюансы устройства обвязки Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Возьмем самый простой случай, когда автоматика в водонагревателе уже есть. По опыту можем сказать, что сухой ТЭН лучше не брать. Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды.

То есть стальные трубы зарастают. В этом случае бойлер нагревается быстрее, но тогда отопление полностью останавливается и при длительном простое температура в батареях может значительно упасть. Если отопительные приборы отключить на минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно. Подключение бойлера косвенного нагрева с рециркуляцией Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников. То есть во время приготовления ГВС контур отопления отключается. Оборудование для котельной. Из каких элементов состоит современная котельная?

Общие правила

По правилам, чем ближе оборудование находится к котлу, тем эффективнее происходит теплообмен от системы отопления.

Установка бойлера должна соответствовать рекомендациям:

1. Настенные модели крепятся к стене;
2. Напольные устанавливаются на полу.

Чтобы точка циркуляции находилась в центре бака, поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний. Это обязательное условие для качественной работы устройства.

Соблюдение этих простых рекомендаций гарантирует правильную работу всех элементов, которые выполняют важную функцию.

Не стоит забывать и про установку шаровых кранов. Благодаря им имеется возможность отключать для обслуживания такие элементы, как трехходовой клапан, циркуляционный насос и другие.

Достоинства и недостатки оборудования косвенного нагрева

Среди преимуществ бойлера косвенного типа можно выделить:

• экономичность (отсутствуют затраты на электроэнергию);
• высокую производительность оборудования, ограниченную только мощностью обогревательного котла;
• отсутствие прямого контакта между проточной водой и теплоносителем;
• возможность потребления тепловой энергии сразу с нескольких источников для увеличения мощности и эффективности работы бойлера.

К существенным недостаткам оборудования можно отнести:

• высокую стоимость. Бойлер косвенного нагрева стоит в 1,5–2 раза больше, чем водонагреватель прямого типа;
• недостаточную мощность. Для нагрева большого количества воды (более 100 л) может потребоваться достаточно много времени — от 1 часа. В ассортименте некоторых производителей существуют бойлеры с более высокой скоростью нагрева (30–35 мин.), но их стоимость неоправданно высока;
• большие габариты. Размер оборудования напрямую зависит от объёма бака. Бойлеры ёмкостью свыше 200 л занимают слишком много места, поэтому их устанавливают в отдельном подсобном помещении;
• невозможность круглогодичного использования. Эффективная работа только в отопительный сезон (осень — зима). Летом, когда обогревательный котёл выключен, нагрев воды в бойлере не происходит.

Бойлер косвенного нагрева готовит горячую воду дольше, но зато он не требует подключения к электрической сети

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Экономичность использования косвенного водонагревателя является важным, но не единственным его достоинством. Бойлер имеет и ряд других эксплуатационных преимуществ:

• Достаточно высокая производительность. Ее конкретный показатель зависит от сечения труб, установленных в агрегат, а также от мощностных характеристики самого отопительного котла.
• Нет нагрузки на бытовую электросеть (если дополнительно не монтируется нагревающий элемент).
• Возможность эксплуатации оборудования круглогодично (требуется установка ТЭНа – специального нагревателя) и использования разных источников тепловой энергии. В ряде случаев это имеет огромное значение.
• Отсутствие участков соприкосновения между содержащим немалое количество вредных солей теплоносителем и подогреваемой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус бойлера – большие размеры бака. Агрегат занимает немало места, что может вызвать затруднения при его установке в скромных по площади помещениях. Второй недостаток заключается в том, что в крупной по объему емкости вода нагревается достаточно долго. Причем при подогреве жидкости в баке отмечается некоторое уменьшение интенсивности отопления жилища.

Установка обвязки

Из описания принципа функционирования косвенного водонагревателя видно, что без дополнительных приспособлений его можно эксплуатировать только тогда, когда работает отопительная система. То есть, используется бойлер исключительно в холодное время года. А если нам хочется постоянно получать горячую воду, вне зависимости от температуры на улице?

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Как выбрать бойлер косвенного нагрева

В выборе бойлера косвенного нагрева и накопительного бойлера нет особой разницы.

Но необходимо обратить внимание на такие моменты, как:

1. Объем. Именно он является главным критерием выбора. Как рассчитать? Например, на одного человека в среднем тратится примерно 40-80 литров воды. Из этого следует производить расход на семью, состоящую из нескольких человек.
2. Сегодня рынок предлагает устройства с объемом от 200 до 1500 литров.
3. Расход воды через отопительный контур. Для того чтобы понять данную особенность устройства, необходимо воспользоваться техпаспортом, который к нему прилагается. Расход воды должен быть не более 40% от всего объема воды.
4. Материал бака и теплоизоляции. Разумеется, будет правильнее выбрать ёмкость из нержавеющей стали. В качестве утеплителя хорошо подойдёт пенополиуретан или минеральная вата. Их применение гарантирует качественную теплоизоляцию.

Подключение бойлера

Как было сказано выше, бойлер косвенного подогрева включает в своей конструкции несколько каналов для обеспечения подачи и отвода теплоносителя и воды, предназначенной для нагрева. Подключаться приобретённое оборудование должно следующим образом:

К водоснабжению

Для этого к месту установки бойлера прокладываются трубопроводы, через которые к прибору будет подаваться холодная вода и отводиться горячая. Если дислокация нагревательного бака позволяет спрятать его и все подводимые коммуникации, то самым простым решением будет использовать для монтажа гибкие шланги. Они имеют в своей структуре всю необходимую арматуру.

При невозможности скрыть каналы подачи и отвода воды, стоит выбрать один из вариантов их сокрытия:

• монтажа в штробы с последующей заделкой последних;
• установки в искусственные каналы – пластиковые или гипсокартонные.

В местах подключение труд для снабжения бойлера водой необходимо установить краны для возможности прекращать подачу или отвод воды.

К газовому котлу

Бойлер косвенного нагрева должен быть установлен максимально близко к основному котлу. Это обеспечит более эффективную эксплуатацию оборудования. Если установка производится в домах с центральным теплоснабжением, то монтаж надо выполнять в месте, где в помещение заходит труба, подающая теплоноситель.

При подключении к любой отопительной системе рекомендуется установка байпаса с дополнительной запорной арматурой. Это поможет отключать прибор при необходимости его использования или при ремонте.

Дополнительно на обратку может быть установлен циркулярный насос. Он обеспечит быстрое прохождение теплоносителя через теплообменник. Это ускорит нагрев воды в бойлере.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

• термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
• комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

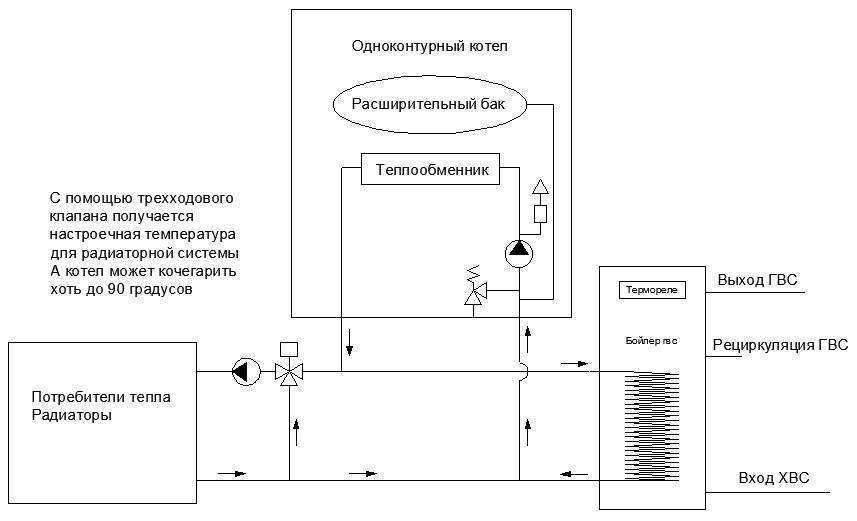

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

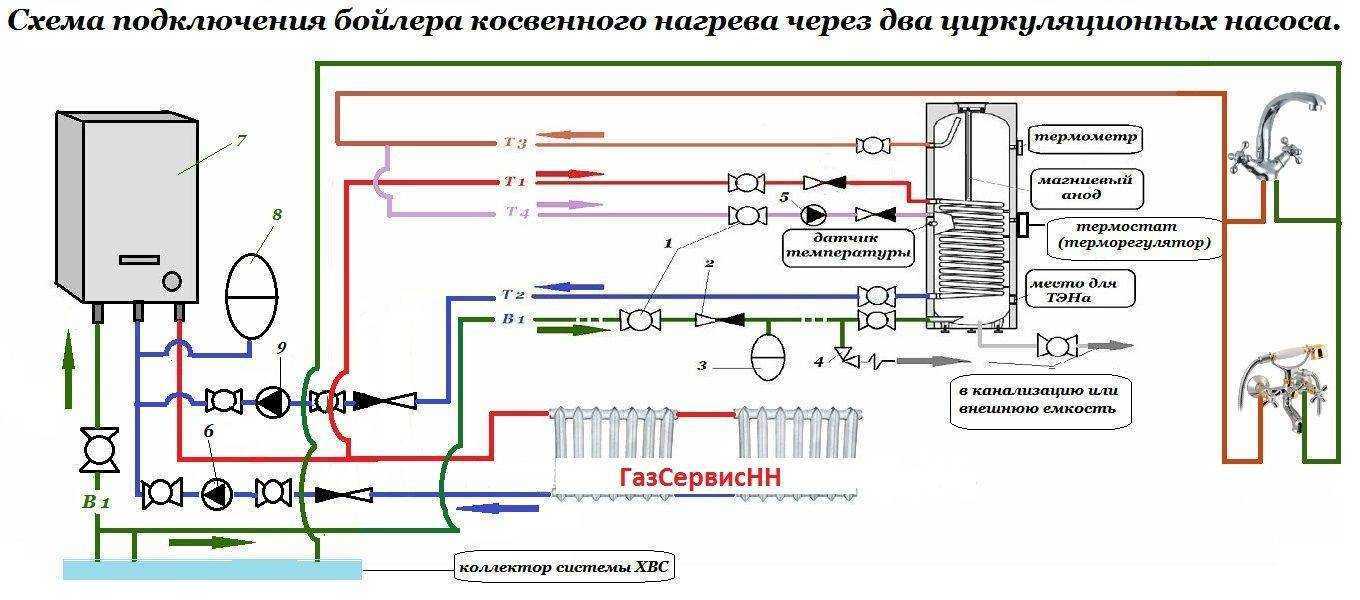

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Виды и особенности бойлеров косвенного нагрева

Нагреватели воды с косвенным принципом действия выполняют передачу тепла за счёт потребления его из уже нагретой жидкости, циркулирующей внутри прибора. Элемент конструкции, отвечающий за теплообмен называется теплообменником и может быть выполнен в форме змеевика или бака (система «бак в баке»).

Главными потребительскими особенностями бойлера являются:

Размер Наиболее востребованы и удобны приспособления с объёмами ёмкости 100 – 120 литров. Но есть баки, вмещающие 300 литров и более. Они могут использоваться в качестве тепло аккумулятора для обеспечения помещения теплом в периоды прекращения работы котла.

Форма По форме оборудование может иметь следующие конфигурации:

• цилиндрическую;
• кубическую;
• прямоугольную.

Этот параметр не столько удовлетворяет эстетические потребности покупателя, сколько помогает интегрировать устройства в пространства, выделенные для размещения прибора.

Рециркуляция Такой вид устройств самый дорогой, но и наиболее универсальный. Он имеет возможность подавать в кран нагретую жидкость в максимально короткий отрезок времени, что очень удобно.

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно. Котельная автоматика очень чувствительна к качеству питающего напряжения

При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.
