Как правильно установить, запустить и настроить насосную станцию

Как выполняется обвязка станции

Участок между точкой забора воды и впускным патрубком насоса, иначе именуемый входной магистралью, должен оказывать протоку как можно меньшее сопротивление. По этой причине на нём не монтируется никакой арматуры, только второй обратный клапан располагается рядом с насосом для компенсации гидравлического удара при включении. Рядом с клапаном также допускается установка блока защиты от сухого хода.

1. Скважинный фильтр грубой очистки. 2. Обратный клапан. 3. Колодец или скважина. 4. Гидроаккумулятор. 5. Насос. 6. Линия для заполнения системы водой. 7. Реле давления. 8. Обратный клапан. 9. Линия к потребителю

Выход насоса соединяется с ГА коротким отрезком трубы. Если в стандартной комплектации вашей насосной станции установлен шланг в оплётке, то удалите его и упакуйте на штуцер ГА муфту разъёмного соединения (американку), а в выходное отверстие насоса герметично закрутите латунный тройник с внутренней резьбой на одном из боковых отводов и наружной на остальных. Вторую американку запакуйте в латунный тройник и соедините с первой полипропиленовой трубой, спаянной через два поворотных колена.

На свободный отвод тройника крепится МРВ муфта (с металлической внутренней резьбой), затем припаивается собранный из ряда тройников технический коллектор. Первый тройник имеет МРВ под дюймовую трубную резьбу для установки водопроводного манометра. Второй тройник снабжается шаровым краном и отводом трубы, поднятым вертикально на 30–40 см над станцией. Этот элемент системы позволяет через воронку заполнить систему водой после монтажа или обслуживания входной магистрали. Ещё один отвод монтируется для слива грязной воды или сброса давления.

Регулятор давления устанавливается в любой части технического коллектора. Иногда он выполнен в корпусе «крестовина», то есть после вкручивания его в насос вместо тройника свободными также остаются два отвода

Распространена установка регулятора давления на входе ГА, в ряде случаев важно соблюдать рекомендуемое пространственное положение прибора

Выход с технического коллектора отделяется шаровым краном, следом идет отходящая магистраль или коллектор для разводки труб к точкам водоразбора. Между техническим и потребительским распределительными узлами может быть произвольное расстояние. Однако следует учесть, что каждые 10 м горизонтального трубопровода создают сопротивление току жидкости эквивалентное одному метру, в которых измеряется напор, создаваемый насосом. Нужно только сразу после запорной арматуры станции установить фильтр механической очистки плотностью около 20 мкм.

Как правильно выбрать насосную станцию для своей скважины

Перед тем, как приступить к подключению насосной станции, нужно будет еще и сделать ее правильный выбор. Это позволит обеспечить максимальную эффективность водозаборной скважины.

Скважина — это сооружение, которое позволяет получать воду, пригодную для употребления, без каких-либо проблем в течение долгого времени.

Причем, выбор может осуществляться в зависимости от нескольких параметров:

• От поставленных эксплуатационных задач;
• От качества используемой воды и от ее источника;
• От того, в каком режиме будет эксплуатироваться скважина.

Что касается первого пункта, то сегодня предлагается главным образом два типа насосного оборудования – для промышленных нужд и для бытовых. Первый вряд ли потребуется обычному человеку. Ведь они могут занимать несколько этажей зданий и предназначаются для перегона миллионов кубометров воды. А вот бытовые насосные станции следует приобретать, исходя из того, для чего именно планируется использовать скважину: будет ли это водозабор для питья или только для сантехники, а может быть, для полива или для подпитки системы отопления.
Обустройство насосного оборудования будет зависеть и от того, какой именно источник воды будет использоваться. В принципе, здесь всего три варианта: колодец, скважина или центральный водопровод.
Наконец, выбор конкретной модели может зависеть и от того, насколько интенсивно планируется осуществлять водозабор. Если речь идет о не слишком частом использовании, то можно приобрести насос, который включался бы вручную. В этом случае можно будет самостоятельно регулировать частоту включения и выключения устройства. Но практика показывает, что в подавляющем большинстве случаев предпочтительнее все-таки автоматический насос. Он включается в работу и отключается – как только будет приведен в действие тот или иной сантехнический агрегат.

Гидроаккумулятор  — бак для поддержания давления в напорной системе водоснабжения.

Если применяется схема с гидроаккумулятором, то насос будет включаться реже – по мере того, как бак будет опустошаться. Оптимальным режимом работы насоса считается включение его не более 4-5 раз в течение часа. В противном случае оборудование может преждевременно выйти из строя. В принципе, для большинства насосных станций легче выдержать однократное включение на продолжительное время, чем часто и понемногу.
Нужно также учесть и объемы потребляемой воды. Расчеты производятся обычно в литрах в час. Считается, что в среднем человеку в сутки требуется около 250 литров воды.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

1. Водопроводную трубу в определенном месте необходимо разъединить.
2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
4. Прокладывают электрическую проводку.
5. Регулировка оборудования.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку.

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений.

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов.

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Преимущества насосной станции очевидны:

• обеспечивает автономное водоснабжение в доме;
• позволяет повысить эффективность системы водоснабжения;
• позволяет более безопасно эксплуатировать оборудование и трубопроводы;
• позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

• обеспечивает стабильный напор воды и поддерживает постоянное давление;
• увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
• снижает затраты на электроэнергию и износ оборудования;
• дает возможность выбрать место для монтажа агрегата;
• имеет компактные размеры и небольшой вес;
• просто монтировать.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

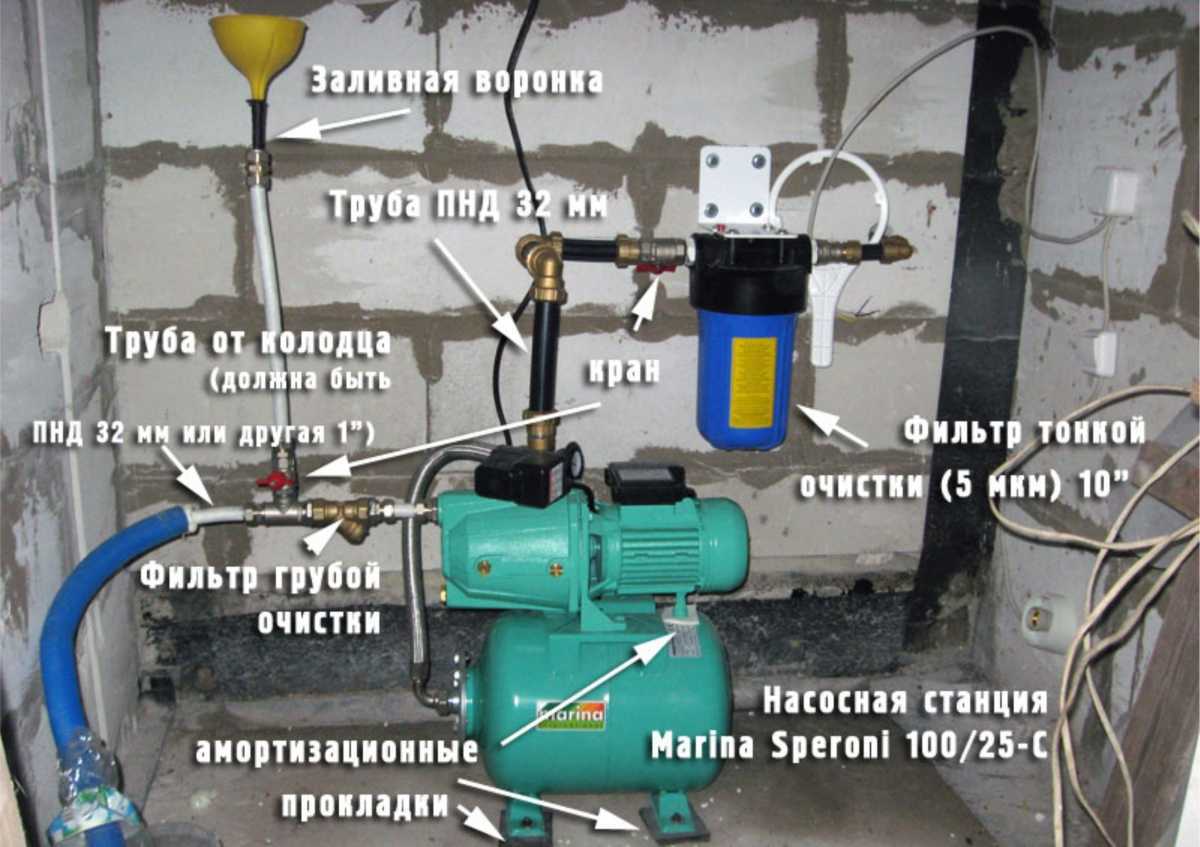

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
2. Подключить насос к сети электропитания.
3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
6. После этого попытку запуска повторяют.

Правила эксплуатации и особенности при обслуживании

Даже при условии, что все установочные работы сделаны правильно и с соблюдением всех условий, это не значит, что больше проблем не возникнет. Существуют некоторые важные моменты, касающиеся обслуживания оборудования, которые тоже нельзя оставлять без внимания.

• Во-первых, фильтр. Это приспособление устанавливается, чтобы в насосную станцию не попадали песок, глина и вредные вещества, содержащиеся в рабочей среде. Его следует регулярно очищать, чтобы предотвратить снижение давления и напора, так как возникает дополнительное сопротивление току жидкости.
• Установите станцию в помещении с подходящим температурным режимом (обычно от +1 до +45 градусов). Данное оборудование восприимчиво к негативному влиянию холодных температур.
• Рекомендуется установка блока защиты от «сухого хода». Зачем это нужно?
• Без подобных мер можно обойтись, если вы будете следить за тем, чтобы станция не работала, когда внутри нет воды, ведь функционирование в таком режиме может привести к неисправностям.
• Чтобы производительность насоса была хорошей и отвечала вашим потребностям, обеспечьте стабильное напряжение, установив при надобности стабилизатор сетевого напряжения (это актуально, если часто случаются перепады напряжения).

Вот и все, с основными моментами вы ознакомлены. Если соблюдать эти простые правила и принимать к сведению рекомендации, то установить станцию на скважину не составит большого труда и прослужит оборудование достаточно долго, без перебоев, поломок и неприятных неожиданностей вроде утечки воды.

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

1. Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

1. Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

1. Манометр

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.

Алгоритм действий

Итак, если вы уже определились с местом для установки, можно приступать непосредственно к монтажу.

Затем устанавливаем сетчатый фильтр в нижнем секторе эжектора, а в верхнем на раструб надеваем сгон (длина должна быть подходящей по параметрам, а диаметр – 32 см).

После этого собираем сгон и устанавливаем на выход из него бронзовую муфту – переход на полиэтиленовую трубу.

Далее герметизируем резьбовые соединения с помощью льна или специальной пасты.

Роем траншеи, куда будет укладываться трубопровод. Здесь есть несколько нюансов:

• лучше пусть длина труб будет немного большей, с запасом;
• обсадную трубу надо оснастить оголовком (его можно заменить коленом с плавным углом);
• перед тем как опустить второй конец трубы, его помещают в колено под прямым углом.

После этого осталось лишь опустить эжектор на нужную глубину и закрепить на обсадную трубу оголовок, используя армированный скотч.

Место установки

Обычно насосную станцию собирают в отапливаемом помещении. Идеальным местом будет котельная с хорошо обустроенной звукоизоляцией. Существуют и другие варианты, как установить станцию водоснабжения. Нередко ее размещают в цокольном этаже или подвале, но при условии их тепло-, звуко- и гидроизоляции. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике.

Для размещения станции в колодце используют платформу. Ее монтируют ниже уровня промерзания земли. При этом конструкцию колодца следует утеплить сверху. Но подобный способ размещения водяной станции отличается проблематичным доступом к ней.

Также можно построить домик для насосной станции или разместить оборудование в пристройке. Если это отдельная постройка, ее необходимо не только утеплять, но и в холодную погоду обогревать.

Самостоятельно выполненный монтаж позволяет значительно сократить расходы на обустройство насосной установки. В зависимости от вида источника применяют разные схемы подключения водяной станции. Правильная установка зависит, в том числе, и от мелких элементов, таких как сальник, обратный клапан, фильтры и т.д.. Они позволяют улучшить и сделать работу насосного оборудования более продолжительными.
