Как сделать теплый водяной пол своими руками?

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Установка водяного отопления

1. Под стяжку.

Самая распространенная технология, и сделать всю работу достаточно просто. Толщина стяжки соотносится с диаметром труб так, чтобы ее превышение над ними было не менее 30 мм (касается образцов пластиковых).

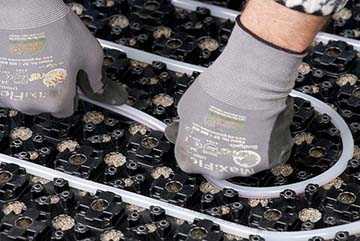

2. В пазы утеплителя.

Если это пенополистирол, то своими руками вырезать в нем «канавки», в соответствие со схемой укладки – не проблема. Сверху – тонкая стяжка, потом ламинат, доска паркетная или иное покрытие.
Более простой вариант обустройства теплого пола – использование в качестве утеплителя матов из вспененного п/э (есть в продаже). На рисунке – один из примеров. Трубы укладываются между выступами.

3. На черновой деревянный пол.

Технология аналогична предыдущей, и хотя стяжка в данном случае не понадобится, подготовить основу не так уж и просто. Роль выступов на ее поверхности играют деревянные «чушки», которые набиваются в определенных местах, по схеме. Как правило, такой монтаж практикуется в частных домах под паркетную доску или ламинат. Вариант – использование распределительных пластин из алюминия. Хотя своими руками это сделать сложнее.

Какой бы толщины стяжка для теплого пола ни была, ее армирование обязательно.
Трубы фиксируются специальными хомутами. На рисунке – пример их крепления на пенополистироле.

4. Подключение и опрессовка.

Работа проводится до заливки стяжки и укладки «финишного» покрытия.

Все трубы заводятся на коллектор. Остальные нюансы схемы рассматривать бессмысленно, так как их много. Например, как производится регулирование температуры пола, какая автоматика для этого используется (сервопривод или иное). Это отдельная и объемная тема.
Процесс опрессовки теплого пола довольно простой. Достаточно небольшого компрессора на 6 – 8 бар. Специалисты рекомендуют довести давление до 4-х, и оставить контур в таком положении до пуска в систему воды.

5. Стяжка.

По этому пункту достаточно нескольких уточнений.

Наполнитель для смеси – мелких фракций.
Марка бетона для теплого пола – не ниже М300.

Цена за квадратный метр при заказе под ключ:

Вид работы	Стоимость, рубли
за м2	за единицу образца
Проектирование теплого пола		64
Монтаж контура		380 – 780
Установка	смесителя		2 900 – 3 100
шкафа коллектора
отопительного котла		от 6 900
Пусконаладка системы			1 900 – 2 200

Дата: 30 марта 2016

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

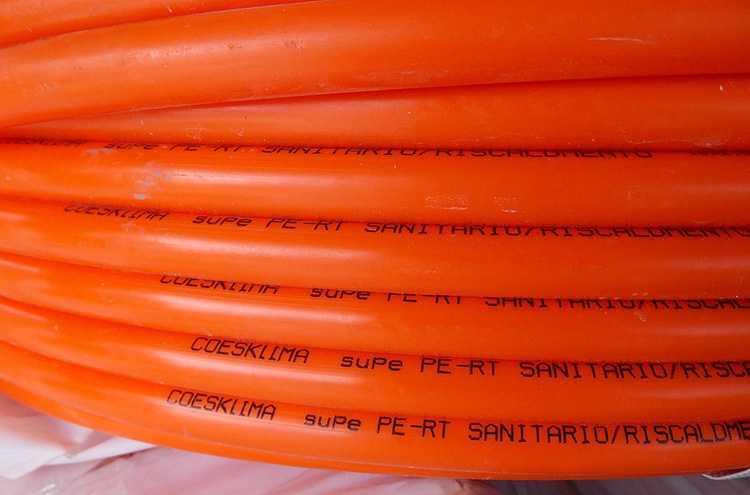

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
маркировку;
сертификат соответствия на продукцию;
учитывать коэффициент теплового расширения труб;
стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

со схемой расположения водяного тёплого пола;
с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Монтаж коллектора

Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.

То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.

Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.

Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.

Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации.

Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.

Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

Насос;
Котёл;
Коллектор;
Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Сравнение электрической и водяной систем обогрева полов

Отопление, температура которого невысока (электрические или водяные полы) при условии соблюдения технологии монтажа, способно верой и правдой служить не одно десятилетие. Электрическая система может быть смонтирована за 1-2 дня («пирог» здесь сделать проще), чего не скажешь о водяной.

Плюс в сторону устройства электрических полов еще в том, что их можно использовать в любом доме, частном или многоэтажном. При этом они могут быть уложены даже на старое покрытие.

А вот монтаж водяных полов — это большой «пирог», четкая схема, кропотливая укладка и высокая стяжка. На сбор конструкции уходит больше месяца. Зато результат по использованию системы обогрева должен нивелировать все недостатки, сопряженные с трудоемкостью и дороговизной процесса монтажа. Это значит, что пользоваться водяными полами выгоднее. Итак, в таблице представлена сравнительная характеристика водяного и электрического пола.

Водяной	Электрический
Экономия энергоносителей при использовании, не менее 15-20%	Значительное увеличение расхода электроэнергии. Для отопления 10 м2 необходимо 1,5 кВт
Эффективность обогрева. Теплый водяной пол прогревается дольше, но грет качественно	Меньший стартовый показатель для начала процесса, но и меньшая температура отдачи тепла
Абсолютная экологичность и безопасность	Небольшое количество электромагнитных излучений

При этом отопление больших площадей теплыми водяными полами более чем обосновано. Нужная температура в контурах «набирается» долго, зато «пирог», монтаж которого выполнен безупречно, может работать на меньшем режиме обогрева, чем вначале.

Используемые виды труб

Сегодня «теплые полы», как и другие трубопроводные системы в пределах дома, выполняют из полимерных труб.

Долгое время наиболее популярными оставались металлопластиковые трубы, сейчас все активнее применяются трубы из сшитого полиэтилена.

Главное достоинство этих материалов с точки зрения возможности устройства ТП состоит в способности гнуться.

Благодаря этому, контур можно выполнить из одного цельного отрезка трубы, в результате чего риск протечек сводится к нулю. Проще всего работать с металлопластиковой трубой, так как она после сгибания держит форму. Полиэтилен же стремится разогнуться, поэтому его приходится фиксировать более жестко.

Для устройства ТП применяют и полипропиленовые трубы. Гнуть их нельзя, поэтому контур приходится набирать из отдельных элементов – труб и колен. Тем не менее, полипропиленовый контур является столь же надежным в плане протечек, как и выполненный из цельного куска металлопластиковой трубы.

Дело в том, что полипропиленовые детали при помощи сварки фактически соединяются в одно цельное изделие. Поэтому противоречий с нормами, запрещающими скрытую прокладку участков трубопроводов с разъемными соединениями, не возникает.

Важно знать, что полипропилен сильно меняется в размерах при изменении температуры (коэффициент температурного расширения составляет 0,15 мм/м*градус против 0,026 мм/м*градус для металлопластика). Поэтому при устройстве ТП и систем отопления вообще нужно применять армированные трубы, у которых упомянутый коэффициент в 10 раз ниже

Трубы из сшитого полиэтилена

Более удобными в монтаже являются полипропиленовые трубы с армированием из стекловолокна, так как при сварке они не нуждаются в дополнительной обработке (стекловолокно подобно основному материалу не боится коррозии).

А вот при использовании труб с алюминиевым армированием последнее в месте сварки приходится счищать специальным инструментом. Если сварку выполнить без зачистки алюминия, он будет контактировать с водой, что приведет к развитию коррозии и, как следствие, потере трубой прочности и разгерметизации соединения.

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

Цемент – 1 часть.
Песок мелкозернистый – 4 части.
Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Особенности сшитого полиэтилена

Сшитый полиэтилен производится физическим либо химическим способом. При его создании звенья молекул этилена посредством поперечных связей образуют пространственную (трехмерную) сетку с ячейками. Сшитый полиэтилен как материал обозначается РЕ-Х. По способу производства выделяют: РЕ-Хa, РЕ-Хb, РЕ-Хc, РЕ-Хd.

РЕ-Хa полимер, который образуется при нагреве с применением пероксидов. Полиэтилен РЕ-Хb получается в результате обработки влагой с катализирующим веществом и имплантированным силаном. РЕ-Хc – материал, образованный после бомбардировки электронами молекул полимера. РЕ-Хd встречается крайне редко и производится с использованием азотной технологии.

Наилучшим образом подойдут для теплого пола трубы из сшитого полиэтилена марки РЕ-Ха.

Существует несколько видов труб из сшитого полиэтилена, они различаются способом изготовления

Преимущества и недостатки

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам

Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя

Сшитый полиэтилен или металлопластик

Трубы из сшитого полиэтилена и металлопластиковые трубы – главные конкуренты, когда дело касается обустройства водопровода, системы отопления или теплых полов. У них много общего. Оба вида труб достаточно гибкие, прочные, устойчивы к коррозии и относительно просты в монтаже – сваривать уж точно ничего не придется. Правда, монтировать металлопластиковые трубы все же легче, чем PEX-трубы, с которыми необходимо быть предельно осторожным

У металлопластиковых труб чуть выше коэффициент теплопроводности (0,45 против 0,38), но они не переживут замерзания внутри теплоносителя. PEX-трубы же после того, как вода в системе расстаит, можно будет эксплуатировать, как и прежде. Более того, некоторые виды PEX-труб легко восстанавливают свою форму. Устойчивость к высоким температурам и давлению высокая у обоих видов труб: металлопластик выдерживает давление до 25 атм при температуре 250С, может эксплуатироваться при температурах теплоносителя до +950С с кратковременным повышением до +1200С, правда, максимальное давление при этом 10 атм. Таким образом, эксплуатационные характеристики вполне сравнимы с аналогичными параметрами труб из сшитого полиэтилена, которые мы приводили выше.

Выбор зависит, в основном, от особенностей эксплуатации водопровода и бюджета. Разброс цен среди труб, даже в пределах одной группы, значительный, но PEX-трубы чаще оказываются дешевле металлопластиковых.
