Обвязка газового котла: схема с полипропиленовыми трубами

Качественная обвязка двухконтурного газового котла эффективная экономия

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: “Правильная схема подключения двухконтурного газового котла”).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2—3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

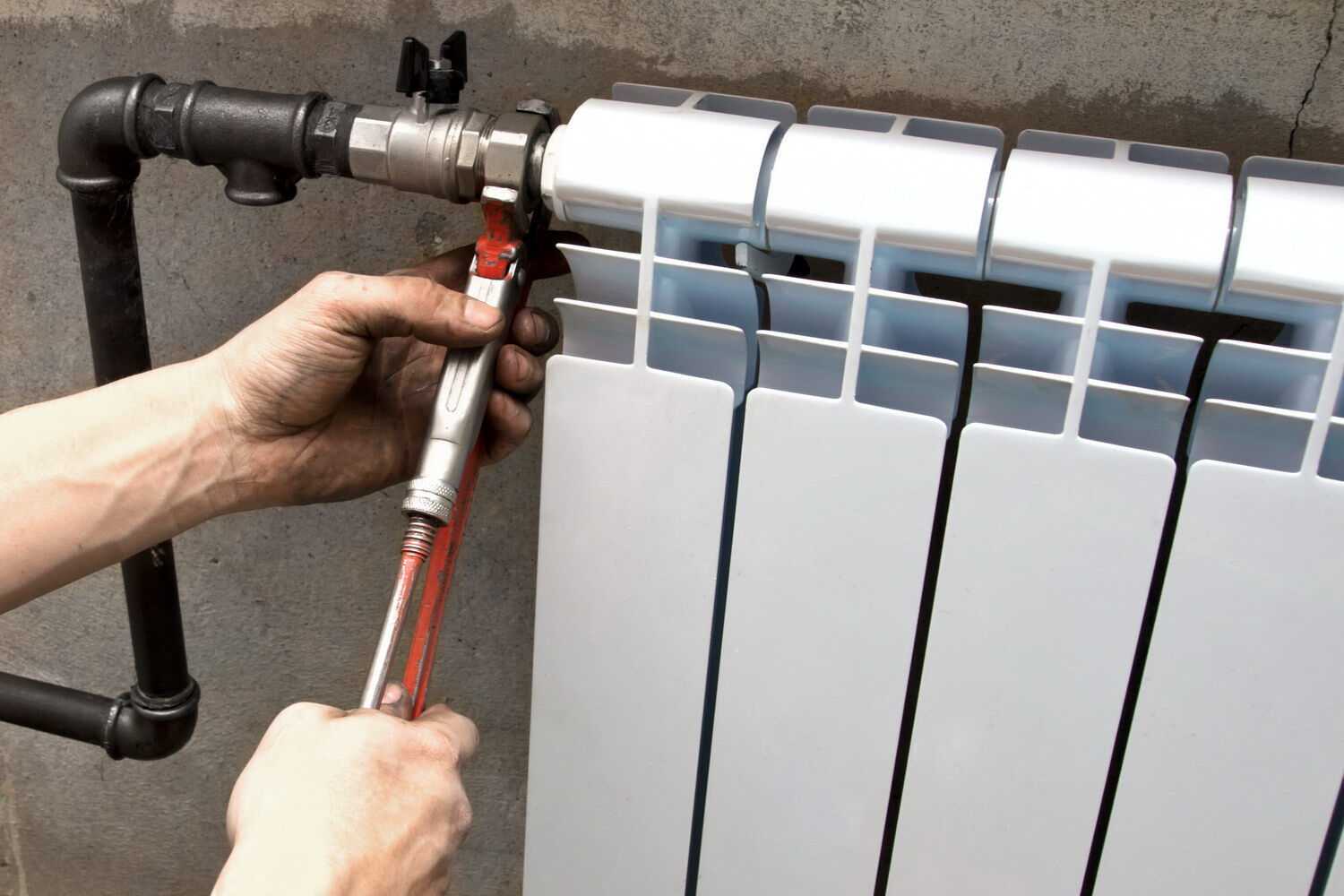

Правила расположения батареи и схемы подключения

Помимо характеристик очень важно , одним из факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания

Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины. Что такое и как его установить, Вы можете посмотреть на нашей странице.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Таблица. Стандартные схемы подключения батарей отопления.

Название	Описание
	Вследствие специфики расположения стояков отопительных систем в жилых домах, подобная схема подключения батарей является наиболее распространенной. Достаточно легко осуществима, эффективность работы радиатора – средняя. Главные недостатки подобного способа подключения – видимые трубы и неприспособленность к батареям с большим количеством секций.
	Вторая по распространенности схема подключения радиаторов. Главное преимущество – равномерная циркуляция воды по всей батарее, и, как следствие, высокая эффективность работы.
	Подобная схема часто используется в загородных домах – многие хозяева коттеджей предпочитают спрятать отопительные коммуникации под пол, чтобы те не портили внешний вид комнаты. Но при этом нижнее подключение радиатора на 12-15% менее эффективно, чем диагональное.

Специфика обвязки котлов полипропиленом

Существует ряд нюансов, о которых следует знать владельцам частных домов, которые остановили свой выбор на продукции из полипропилена (детальнее: «Монтаж системы отопления из полипропилена своими руками «). Огромным достоинством полипропиленовых труб является возможность выполнять отопительные контуры различной конфигурации.

Для соединения элементов трубопровода, когда выполняется обвязка котла полипропиленом, можно пользоваться не только технологией сварки, но применять фитинги, подобранные в соответствии с размером труб. Но второй способ менее надежен. В случае незначительных подвижек в местах нахождения фитингов, возможно возникновение протечек (прочитайте: «Полипропиленовые трубы для отопления: размеры «).

При обустройстве отопительной системы собственными силами следует помнить, что чем проще схема конструкции, тем легче будет выполнить работу. Сложность не только затрудняет монтаж, но и значительно понижает КПД отопительной конструкции.

Специалисты советуют, при создании системы отопления применять наименьшее количество мест соединений. По возможности все переходы нужно делать плавными.

Установка полипропиленового трубопровода обеспечивает:

• работу системы на протяжении 40 лет;
• способность выдерживать давление, превышающее 25 бар;
• сохранность труб даже при условии циркуляции теплоносителя, имеющего температуру 95 градусов (детальнее: «Монтаж системы отопления из полипропиленовых труб своими руками «).

Металлическую трубу состыкуют с генератором тепла через так называемую «американку» или сгон. В качестве прокладки подходит только паронит. Изделия из резины, фум-ленты и паклю применять нельзя. Дело в том, что паронит получают в результате вулканизации смеси из минеральных наполнителей, асбестовых волокон и каучука – материал превосходно держит начальную форму, не горит и обеспечивает отличную герметичность. В то время как зажатая между деталями резина может сузить размер прохода в газовой трубе, в результате чего подача топлива сократится и обеспечить нужное количество тепла от котла будет практически невозможно. Другие материалы для прокладок имеют склонность к возгоранию.

Месторасположение котла в отопительной системе

Основным элементом в отопительном контуре является нагревательный агрегат. Схема, согласно которой будет выполняться обвязка отопительного котла, во многом зависит от типа этого прибора.

Главное правило монтажа напольных моделей, изображенных на фото — их нельзя помещать в наивысшей точке разводки труб. Если это условие не выполнять, тогда в котле без устройства отвода попавшего воздуха будут образовываться воздушные пробки. Трубу подающей магистрали, которая выходит из агрегата, в данном случае следует размещать строго вертикально.

В продаже в настоящее время имеются котлы, оборудованные циркуляционным насосом, расширительным баком и группой безопасности, а также приборы без этих дополнительных элементов. В том случае, когда агрегат их не имеет, устройства эти можно без проблем приобрести и установить в контур. Когда потребитель монтирует систему с организацией естественной циркуляции, данные элементы, как правило, не потребуются. Но если отопительный контур будет работать на принудительном передвижении теплоносителя, тогда без насоса, бака и группы безопасности не обойтись.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Способы обвязки отопительных котлов

Все способы обвязки отопительного оборудования можно разделить на две категории в зависимости от принципа обращения теплоносителя по контуру: с естественной и искусственной циркуляцией. Вторая категории состоит из нескольких подкатегорий, определяемых типом разводки.

Системы с естественной циркуляцией

Обвязка котла отопления — система с естественной циркуляцией

К данной категории относятся наиболее простые и дешевые контуры, которые монтируются с наименьшими проблемами. Особенностью данных систем отопления является отсутствие насоса. Приведение в движение теплоносителя производится исключительно за счет гравитационного воздействия, без помощи дополнительных устройств. По этой причине размер такой отопительной системы весьма ограничен – её можно использовать в небольших коттеджах и загородных домах, но никак ни в многоэтажных зданиях или постройках с большой площадью.

Обвязка напольного котла отопления полипропиленом выполняется проще, чем другие способы создания отопительной системы, поэтому для самостоятельно монтажа она подходит лучше всего. В состав такой системы входят всего три элемента – котел, расширительный баки и радиаторы.

Достоинством системы с гравитационной циркуляцией являются:

• Простота монтажа.
• Независимость работы от внешних источников энергии, как электричества, так и топлива.
• Доступность оборудования.
• Легкость в создании и облуживании системы.
• Компактные размеры.
• Высокая надежность – практически никакое устройство не может выйти из строя.
• Возможность самостоятельного ремонта.

Впрочем, минусов у такой системы тоже немало. При самостоятельном создании системы часто возникает сложность с определением требуемого диаметра труб. Чтобы подобрать изделия нужного сечения, следует произвести определенные расчеты. Иногда для создания системы могут потребоваться трубы немалого диаметра. Недостатком гравитационной циркуляции также является невозможность регулирования работы системы. Схему обвязки можно улучшить, встроив в неё циркуляционный насос, с помощью которого возможно управлять работой отопительной системы.

Системы с принудительной циркуляцией

Контур, в котором теплоноситель двигается принудительно, более удобен в эксплуатации. Его работой можно управлять, выбирая оптимальный режим отопления для каждой комнаты. Оборудование будет автоматически поддерживать установленный режим работы. Чтобы такая система функционировала, ей необходима электроэнергия. При перебоях в электросети, которые случаются часто в загородных домах, эффективность контура резко падает.

У данной системы отопления имеются такие недостатки:

Системы с принудительной циркуляцией

• Сложная схема, в которую входят множество устройств, учитывающих расход и давление, выполняющих распределение энергоносителя, что особенно характерно, когда создаются схемы обвязки настенных двухконтурных котлов.
• Потребность в балансировке устройств.
• Необходимость в регулярном обслуживании.
• Сложность монтажа и ремонтных работ.
• Высокая цена элементов системы.

Схема обвязки настенного газового котла и устройств другого типа может быть упрощена путем использования первично-вторичных колец. Разнообразных устройств, контролирующих работу системы и защищающих её, будет меньше, если создать несколько колец системы, в каждом из которых будет находиться свой циркуляционный насос. Это гарантирует равномерную подачу теплоносителя к потребителю.

В больших домах создаются системы отопления с гидравлическими выравнивателями. Гидравлические элементы размещаются в отопительные системы, где мощность котла превышает 50 кВт. Они обеспечивают равномерное поступление теплоносителя во все контуры. При помощи гидравлического выравнивания все приборы получают тепло в нужном размере. При этом происходит компенсация давления в разных элементах системы. В более простых системах похожую работу производят коллекторы-гребенки.

Выбор схемы обвязки производится в зависимости от площади отапливаемого строения. Для небольших домиков хорошо подойдет система с гравитационной циркуляцией. Большие здания необходимо оборудовать система с принудительной циркуляцией. Строения, в которых теплые полы подключены к общей системе отопления, требуют обвязки сложной формы. Только она обеспечивает равномерность распределения теплоносителя. Схема обвязки с гидровыравнивателем используется в крупных домах с большим количеством потребителей.

https://youtube.com/watch?v=Cfc3LCmLSV0

Правила обвязки газового агрегата

Прежде чем начинать приобретать оборудование нужно получить Технические условия и разрешения на подключение к газопроводу. Газовая служба определяет, возможна ли в принципе установка газового котла, а также параметры газа в точке врезки. Далее владельцы выполняют проект теплоснабжения с привлечением специализированной организации, в котором будет в обязательном порядке указана схема обвязки. Данный проект согласовывается с газовой службой. Обычно на это уходит от 2-х недель до 3-х месяцев, только после этого можно покупать газовое оборудование.

Основные правила:

1. Перед тем, как начинать выполнять обвязку газового котла для отопления, его устанавливают в помещении, которое должно иметь минимальные параметры: площадь не менее 4м, высота – 2,5 м, а ширина дверного проема не менее – 0,8 м.
2. В помещение должна быть естественная вентиляция и окна, размеры которых зависят от площади: 0,3 м2 окна на 10 м2.
3. Все газопроводы должны быть стального изготовления.
4. Дымоходная труба должна иметь диаметр, в зависимости от мощности котла: 30 кВт – 13 см, 40 кВт – 17 см, но при этом она не должна быть меньшей, чем выходной дымовой патрубок из котла.
5. Наружная часть дымохода, должна быть выше крыши не менее чем на 50 см.
6. В помещении котельной устанавливают датчик по загазованности и клапан-отсекатель газа.
7. Оборудование котла должно быть надежно заземлено.
8. Система подачи электроэнергии оборудуется токовой защитой и теплоизоляцией.
9. Обвязка элементов рабочей схемы выполняется с применением трубопроводов, которые могут быть из оцинкованной стали, чугуна, меди и пластика.
10. Участки труб на выходе из котла выполняются только металлическими, протяженностью не менее 1.0 м.

В последнее время наибольшую популярность получили металлопластиковые на пресс-фитингах и полипропиленовые трубы с алюминиевым армированием. Преимущество их бесспорно, и в части надежной быстрой сборки, и в части стоимостного показателя, кроме того такой трубопровод может выдержать давление до 25 бар и температуру среды до 95 С. Тем не менее варианты имеют и недостатки, которые надо учитывать, приступая к монтажу. Пресс-фитинги очень чувствительны к качеству сборки, при малейшем перекосе может произойти утечка воды, а полипропилен имеет высокий коэффициент удлинения при температуре свыше 50С.

Особенности обвязки газовых котлов полипропиленом:

1. Контуры отопления и ГВС выполняют: трубами PN 25 (2.5 атм, 95 С) и PN 20 (2.0 атм, 80 С).
2. Соединение труб и фитингов выполняют путем холодной или горячей сварки, для соединения с металлическими участками используют резьбовые соединения.
3. Во избежание разрушения полипропиленовых труб устанавливают компенсационные петли.
4. Многослойные трубы имеют внутреннее армирование для компенсации. Фольга уменьшает удлинение в 2 раза, а стекловолокно в 5 раз.
5. Перед сваркой удаляют фольгу с армированных трубопроводов.

Как происходит обвязка газового котла

Преимущества полипропиленового варианта

Полипропилен широко используется для изготовления обвязки, что объясняется его весомыми преимуществами, такими как:

• Простота монтажа – для его выполнения нужен специальный паяльник и запас ключей.
• Скорость работ – разводка отопительной системы всего дома изготавливается за 1–7 дней.
• Устойчивость к нагреванию – обеспечивается слоем тепловолокна, создающего своеобразный каркас и защищающего трубу от расширения при прохождении теплоносителя.
• Минимальная теплопроводность, в результате которой тепло, подающееся от котла к радиатору, не теряется.
• Стойкость к отложениям – из-за гладкости внутренней поверхности труб, которая отвечает ещё и за быструю циркуляцию теплоносителя.
• Большой срок эксплуатации, который составляет 40 лет. Материал выдерживает давление до 25 атмосфер.

Комплектация обвязки

В состав обвязки входят следующие элементы:

• Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
• Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

• Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
• Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
• Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
• Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур

При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт

Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.

Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

• Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
• Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.
