Варианты комбинированного отопления для частного дома

Установка водяного отопления частного дома

Установка осуществляется в пару шагов:

  • монтаж котла(ов) отопления;
  • установка радиаторов;
  • разводка труб;
  • установка доп. оборудования;
  • подключение каждого элемента в общую систему, используя сварку, фитинги и подводки.

Рассмотрим более детально все шаги.

Размещение радиаторов

Часто, радиаторы монтируют около входа или под окнами в доме. Установка радиаторов ведётся в зависимости от их габаритов и типа на специальные крепления. Качество крепления должно быть соответствующим тяжести радиатора.

Монтируются радиаторы горизонтально так, чтобы отступ от подоконника был 10 см и от пола 6 см. На все радиаторы рекомендуется установить запорную арматуру, регулятор и автоматический воздушный клапан. Кран (запорная арматура) способен отключить радиатор от всей системы когда это потребуется. Благодаря воздушному клапану можно автоматически стравливать воздух из батареи и во время использования системы отопления, и при её запуске.

Разводка труб и монтаж доп. оборудования

Разводка труб идёт от отопительного котла с применением специально предназначенных фитингов (соединители, переходники, уголки, тройники и многие другие). Для каждого типа труб имеется своя индивидуальная разводка и установка, которые можно найти в остальных статьях по этой теме. Во время разводки после размещения, трубы могут оставаться на виду (открытая разводка) или же их укладывают в специальные ниши или борозды, а после размещения закрываются штукатуркой или шпатлевкой (скрытая разводка). Разводка труб осуществляется вместе с подключением батарей и установки доп. оборудования для конструкции водного отопления дома.

Монтаж котла

Место установки котла заимствуется из расчёта наивысшего упрощения разводки труб отопления и их минимальнейшего расхода. Кроме этого, при размещении электрического или газового котла стоит учесть размещение будущего ввода или уже имеющегося газопровода или электрической проводки.

Подбирая место монтажа печи с водяным контуром или твердотопливного котла, обычно, главную роль играет возможность монтажа дымовой трубы.

Уровень размещения котла имеет значение исключительно для естественно-циркулируемого отопления. Таким образом, наибольшая польза будет от самой нижней точки установки ввода «обработки». Оптимальный выбор для котла с твёрдым топливом – это подвал или цокольный этаж дома. При печном отоплении также необходимо, чтобы топливник, с расположенным в нём теплообменником, находился в самой низкой точке из всех допустимых конструкцией печи.

На этом всё, спасибо, что полностью прочитали статью. Надеемся наша статья вам поможет. Чуть ниже вы можете посмотреть видео. Ну а сейчас до скорых встреч в новых статьях.

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Газовый

Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.

Электрический

Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.

Твердотопливный

Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Составные элементы замкнутой схемы отопления

Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.

Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.

Подбор оборудования, труб и радиаторов

Прежде чем приступить к выбору источника генерации тепла для закрытой системы отопления, необходимо взвешенно подойти к вопросу выбора вида энергии, из которой будет генерироваться тепло. Ведь на современном рынке представлено огромное количество электрических, на твердом и жидком топливе, а также газовых котлов. Нужно учесть все затраты на подключение и нюансы последующей эксплуатации и выбрать подходящий вариант, в зависимости от квадратуры и климата региона.

Двухконтурные газовые котлы с автоматическим управлением уже имеют в конструкции бак, компенсирующий давление и насос, отвечающий за циркуляцию. Если выбрать котел попроще, то необходимо докупать оборудование.

Какие-то конструкции имеют уже бак, какие-то нет

Расширительные баки бывают разборные (если лопнет мембрана, ее можно заменить самостоятельно) и неразборные при выходе из строя под замену идет полностью бак.

Объем бака для такого типа обогрева зданий напрямую зависит от нескольких параметров, и выбирать его нужно по ним:

  • объема теплоносителя в системе (объем бака 10% от объема жидкости);
  • максимального значения температуры.

Сердцем всей закрытой системы отопления частного дома является циркуляционный насос именно от его параметров будет зависеть дальнейшая эффективность ее работы. Выбор мощности насоса зависит от многих показателей протяженности и диаметра труб, материала из которого изготовлены теплообменники и их количества, режима эксплуатации

Если устанавливаться насос будет в жилом помещении, следует обратить внимание на уровень производимого шума, это может повлиять на качество проживания

Как и где устанавливается расширительный бак для отопления:

Большое количество типов радиаторов позволяет сделать выбор согласно предпочтениям:

  • радиаторы из чугуна массивные, обладают большим весом, долго набирают температуру, но в то же время медленно остывают, не боятся некачественной воды и перепадов давления;
  • из алюминиевого сплава имеют красивую форму, небольшой вес, быстро нагреваются, но стоят дороже и боятся гидроударов;
  • радиаторы из стали недорогие и неплохого качества;
  • выполненные из биметаллического сплава, как правило, имеют хорошее качество, быстро греются и хорошо отдают тепло.

В зависимости от того, какие будут выбраны трубы, нужно будет не забыть про дополнительные материалы, например о муфтах

На рынке существует несколько типов труб:

  • из разных металлов;
  • из полимеров (пластик, полиэтилен и полипропилен).

При монтаже систем отопления с применением труб из любого металла потребуется сварка и большое количество сгонов, уголков и муфт. Применение металлопластиковых труб подразумевает большое количество фитинга и постоянный контроль соединений. Для закрытой цепи отопления чаще всего выбирают пластиковые трубы (за простоту монтажа и возможность скрывать трубы в стенах). Производители обычно указывают в характеристиках, можно ли использовать трубы в системах отопления или только для холодной воды.

Простая система отопления в частном доме своими руками:

Отопительные внутриквартирные устройства и температурный режим

Вид батарей, монтированных в квартирах, зависит от года возведения здания. Если оно построено в советское время, то в квартирах будет использоваться один из следующих видов радиаторов:

  • металлические конвекторы, которые имеют стальной корпус, внутри которого расположены витки трубы ДУ-20 и соединенные поперечным сечением;
  • чугунные секционные батареи, которые не только много весят, но и имеют высокую теплоотдачу. На каждый радиатор приходится до 150 Вт. К их минусам можно отнести риск утечек и непривлекательный внешний вид.

Габариты радиаторов или отделений в них зависит от того, на каком этаже расположена квартира и какой тип циркуляции теплоносителя в доме. Например, если она верхняя, то теплоноситель, доходя до первого этажа, будет терять свою температуру. Получается, чтобы отопление многоквартирного дома было продуктивным, в квартире, если она расположена на нижнем этаже, необходимо увеличить количество отделений или установить батареи большого размера.

В современных многоэтажных зданиях обычно устанавливаются биметаллические радиаторы. Но это в том случае, если система отопления водяная.

Температурный режим в квартирах указан в имеющемся положении СНиП. При центральном отоплении он составляет:

  • санузел – 25 градусов;
  • жилые комнаты и спальня – 20 градусов;
  • кухня – 22 градусов;
  • угловые комнаты – 22 градуса.

Рекомендуем: Особенности платы за центральное отопление с автономным отоплением

Также задана максимальная температура воды в трубах отопительной системы. Она не должна быть выше 95 градусов. Централизованный обогрев многоквартирного дома позволяет продуктивно нагревать помещение, но в то же время, температура в квартире полностью зависит от работы котельной и других внешних факторов. В этом данная система полностью уступает автономному отоплению, которая лишена этого минуса.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

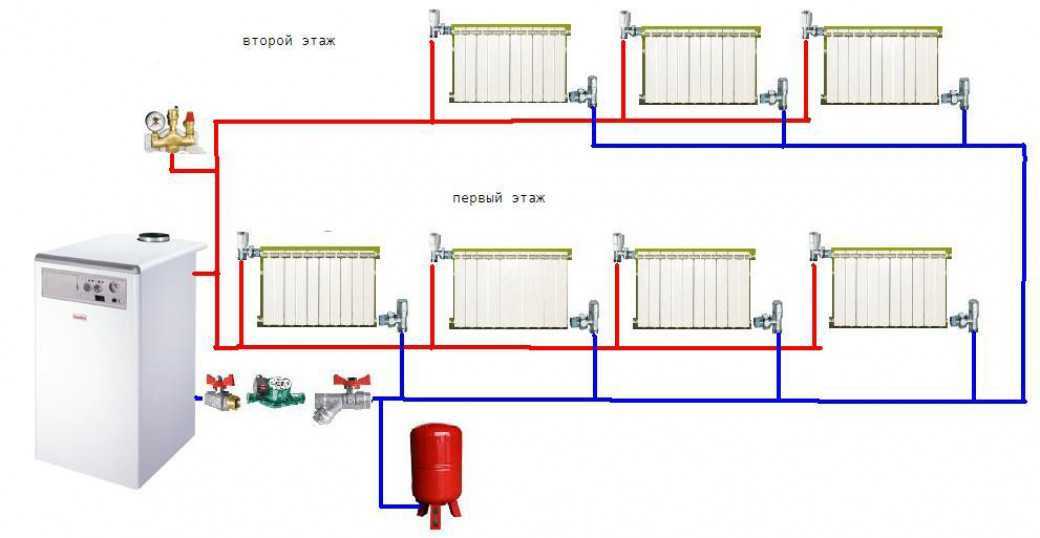

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Рекомендации и советы

В завершение хотелось бы дать несколько рекомендаций, которые могут оказаться полезными.

  • Монтаж систем трубопроводов следует проводить с учетом того, что натяжные фитинговые соединения нельзя укладывать в пол и стены. Если такое происходит, то для размещения соединений необходимо оставить небольшое свободное пространство
  • Радиаторы должны быть в пределах 70% от ширины окна. Выполнение этого условия смогут обеспечить панельные радиаторы. Изменение толщины прибора позволяет изменять его габаритные размеры, и подобрать наилучший вариант не составляет сложности
  • Установка систем дымоудаления не должны проходить через помещения с длительным пребыванием людей. При наружной дымовой трубе следует учитывать, что расстояния от нее до окон жилых помещений должны быть не менее 800 мм
  • При использовании в качестве теплоносителя незамерзающих антифризных жидкостей нельзя устанавливать секционные радиаторы. Через определенное время ниппельные соединения могут дать течь
  • Использование комнатного терморегулятора с таймером включения позволяет экономить до 40% энергии, расходуемой на отопление

Существует еще огромное количество тонкостей и нюансов. Если у вас отсутствует опыт, знания, рабочие навыки, то монтаж систем обогрева лучше доверить проверенному Исполнителю. Обычная стоимость работ оценивается на уровне 30-40% от цены оборудования и материалов.

Оптимальный вариант – заключить Договор с компанией, которая произведет все работы под ключ – разработает схему или выполнит проект, скомплектует оборудование и установит его. Практика показывает, что установка систем отопления под ключ помогает Заказчику значительно сэкономить

Необходимо обратить внимание на то, чтобы на все материалы и работы была предоставлена Гарантия

Отопление и водоснабжение загородного дома: описание технологии монтажа Как выполняется опрессовка отопительной системы
Особенности отопления загородного дома электричеством Отопление дома – самый экономичный способ
Схема отопления двухэтажного дома Отопление частного дома тепловым насосом — плюсы и минусы
Как обеспечить отопление своего дома без газа Система отопления дачи
Монтаж системы отопления в частном доме Автономное отопление частного дома
О схемах отопления частного дома с газовым котлом Система отопления частного дома теплым плинтусом
Отопление частного дома электричеством Отопление частного дома из полипропилена своими руками
Коллекторная система отопления частного дома Как сэкономить на отоплении загородного дома
Основные правила расположения радиаторов при отоплении частного дома Комбинированная система отопления частного дома
Инфракрасное отопление домов Тепловая трасса — предназначение, классификация, случаи использования
Разводка отопления двухэтажного дома Отопление дома сжиженным газом
Лучшее отопление для частного дома Водяное отопление в частном доме
Система отопления частного дома с естественной циркуляцией Схемы разводки отопления от котла в частном доме
Как сделать отопление частного дома Отопление частного дома теплым полом
Отопление частного дома конвекторами Варианты отопления каркасного дома
Расход газа для отопления частного дома – расчет потребления Отопление частного дома из металлопластиковых труб
Проект отопления частного дома Отопление частного дома с принудительной циркуляцией
Проектирование отопления Твердотопливное отопление под ключ
Газовое отопление под ключ Отопление под ключ
Отопление в деревянном доме под ключ Водяной теплый пол под ключ
Монтаж водяного теплого пола Отопление двухэтажного дома
Монтаж отопления в коттедже Отопление загородного дома: варианты и цены
Монтаж отопления Монтаж отопления в частном доме
Монтаж инженерных систем водопровода и отопления Дизельное отопление загородного дома
Автономное отопление под ключ Воздушное отопление загородного дома
Цены на монтаж отопления в частном доме Проектирование и монтаж систем отопления
Водяное отопление в частном доме Электрическое отопление загородного дома: варианты и цены
Отопление в таунхаусе Проектирование газового отопления
Стоимость проектирования отопления Калькулятор отопления частного дома
Монтаж водяного теплого пола в частном доме Цена на монтаж водяного теплого пола
Монтаж водяного теплого пола на деревянный пол

Комбинирование видов отопления

Схема комбинирования видов отопления Второй способ комбинирования – совместное внедрение видов водяного отопления – радиаторного и встроенного.

Встроенное отопление бывает 2 видов:

  1. Водяные теплые полы;
  2. Водяные теплые стены.

Эти виды водяного отопления применяют в качестве как основного, так и дополнительного обогрева. Для работы теплых полов и теплых стен обязательна установка узла смешения и циркуляции. Работа комплексов встроенного отопления реализуется с помощью специального смесителя – трех или четырехходового, на узле устанавливается собственный циркуляционный насос.

Температура теплоносителя в теплых полах и стенах обычно не превышает 50С, протекает в низкотемпературном режиме. Низкая температура теплоносителя необходима для нагрева поверхности пола до комфортных значений – от 23 до 33С.

Подключение узлов циркуляции производится аналогично веткам радиаторного отопления – к стоякам или к коллекторам соответствующего диаметра. Наиболее оптимальным считается подключение комплексов встроенного отопления к гидравлическим разделителям или тепловым аккумуляторам – в этом случае достигается минимальное взаимное влияние радиаторной системы и контуров теплого пола (теплых стен).

Применение теплых полов создает более комфортные условия для человека – тепло сосредоточено в зоне его пребывания. Теплые водяные стены не менее эффективны, но имеют меньшую популярность по сравнению с водяными теплыми полами.

Кроме комбинирования радиаторов и встроенных водяных систем довольно часто третьим компонентом комплекса водяного отопления становится калорифер воздушного отопления. Наравне с радиаторами и теплыми полами отбор тепла от теплового источника производится на нужды нагрева воздуха приточной вентиляции или сети воздушного отопления. Подключение калориферов также производится в котельной.

Следует отметить, что при использовании разных конечных потребителей тепла – радиаторов, теплых полов (стен), калориферов, теплообменников нагрева бассейнов, бойлеров косвенного нагрева – рекомендуется подключать их к гидрострелке или теплоаккумулятору. Эти устройства решают вопрос гидравлической балансировки и разных температурных режимов работы, значительно облегчают управление и регулировку.

Комбинирование схем и видов водяного отопления – качественное техническое решение, значительно повышающее уровень комфорта в отапливаемых помещениях. Применение классических схем не всегда является оптимальным решением при отоплении жилых помещений большой площади и разной этажности. Комбинирование отдельных схем и видов обогрева не только повышает комфорт, но и позволяет разнообразить температурный режим в помещениях, улучшает общее гидравлическое устройство, оптимизирует процесс регулирования.

Второе направление комбинирования – интеграция тепловых источников (котлов разных типов и так далее) – имеет ряд технических особенностей и рассматривается в отдельной публикации нашего портала.

( , 1 сегодня)

Рекомендуем прочитать:

Как построить септик своими руками

Способы экономии воды

Эксплуатация системы отопления

Виды водяного отопления

Газовые конвекторы отопления

Система отопления коттеджа

Подключение тёплого пола к однотрубной системе отопления (вариант 1)

На схеме ниже однотрубная система отопления, по-другому называемая «ленинградка»:

На схеме показан котёл (напольный), блок безопасности, запорная арматура (вентили) на подающей трубе и на обратке, перед котлом расширительный бак и циркуляционный насос.

Радиаторная система сделана в виде двух веток; на каждой ветке – сразу после подключения к главному стояку – тоже установлен запорный вентиль. На каждом радиаторе по два радиаторных вентиля: на подаче и на обратке – на случай необходимости заменить вышедший из строя радиатор без слива всей системы.

Подача и обратка – основной трубопровод — сделаны трубой полипропиленовой диаметром 25 мм, радиаторы к основной трубе присоединены трубой полипропиленовой 20 мм.

В однотрубной системе участок А должен быть меньшего диаметра (при диаметре основной трубы 25 мм труба этого участка имеет диаметр 20 мм). (Для чего так делается, рассказывалось в следующей статье.)

Что в этой системе не так?

На верхней ветке подача к радиаторам сверху, а обратка от радиатора снизу. Такое подключение даёт наибольшую эффективность. На нижней же ветке и подача и обратка радиаторов подключена внизу радиатора. При таком подключении эффективность радиаторов будет всего лишь 88%, о чём рассказывалось в статье про эффективные и неэффективные подключения радиаторов.

Ещё недостаток: такая схема подключения не годится для больших домов, имеющих порядка 30-40 радиаторов. То есть, если здание имеет этажей больше одного, то при таком подключении радиаторов нужно для каждого этажа делать свою отдельную от других ветку. В одноэтажных зданиях с большими площадями (больше 150 м кв.) применяется другая схема, о которой потом, а пока ещё о подключении тёплого пола в рассматриваемой схеме.

Как же подключить тёплый пол?

Из котла выходит теплоноситель температурой 80 градусов. Пройдя все радиаторы, в обратке теплоноситель уже имеет температуру 50-55 градусов, что и даёт идеальную возможность подключить к обратке тёплый пол, что и видно на схеме.

На подаче и обратке тёплого пола так же установлены запорные вентили, дающие возможность отключить тёплый пол без остановки радиаторной системы. На обратке сделан байпас, с помощью которого часть теплоносителя (если он в обратке слишком горячий для тёплого пола) направляется в котёл.

То есть, если байпас закрыт, то весь теплоноситель пойдёт через тёплый пол. При открытом байпасе, из-за большего сопротивления в тёплом полу, теплоноситель пойдёт сразу в котёл, и пол не будет нагреваться. Понятно, что байпас не обязательно только полностью открыт или только полностью закрыт. Его можно приоткрывать в определённой степени, чтобы устанавливать нужную температуру в тёплом полу.

Конечно, регулировка байпасом — это ручная регулировка, не очень она удобна, но не у каждого есть возможность покупать дорогие смесительные узлы с автоматическими клапанами. То есть, байпас – это бюджетный вариант, возможно, на первое время, пока появится возможность установить автоматику.

Вариант 4: воздушный тепловой насос + дрова

Устройство

Такая схема реализована в соседнем доме. В качестве основного источника тепла используется тепловой насос, работающий по схеме «воздух-вода»: внешний блок отбирает тепло у окружающего воздуха, внутренний — отдает полученное тепло теплоносителю (воде в контуре теплого пола). Дополнительный источник энергии — дровяной камин с водяной рубашкой вокруг топки.

Схема подключения камина к системе водяного отопления дома.

Преимущества

Тепловой насос выгоднее любого прибора прямого нагрева (в том числе электрокотла): он обеспечивает эффективный КПД в… 200-500 %.

Позвольте, но как это возможно? Ведь коэффициент полезного действия по определению не может быть больше 100 %, не так ли?

Дело в том, что прибор не является источником тепла. Он лишь перекачивает его в дом, отбирая у низкопотенциального (читай — нагретого до более низкой по сравнению с отапливаемым помещением температуры) источника — внешней среды. Электроэнергия тратится только на работу компрессора, обеспечивающего циркуляцию хладагента.

При работе теплового насоса источником большей части энергии становится внешняя среда.

У тепловых насосов есть две общих особенности:

  1. Зависимость между эффективностью и температурой на теплообменниках. COP прибора (параметр, описывающий отношение эффективной тепловой мощности к электрической) падает по мере увеличения перепада температур между испарителем и конденсатором;

Зависимость COP теплового насоса от температуры среды-источника тепла при неизменной температуре внутри дома.

  1. Ограничение по температуре испарителя (внешнего теплообменника). Насос не может отбирать воздух у среды с температурой ниже -25 °С. Ограничение связано с температурой изменения агрегатного состояния хладагента.

Для воздушного теплового насоса это означает, что:

  1. По мере похолодания стоимость отопления дома будет расти — и за счет увеличения теплопотерь, и за счет снижения COP;
  2. При -25 °С на улице придется использовать другой источник тепла.

Здесь-то на выручку и приходит дополнительный теплообменник в камине, печи или твердотопливном котле. Подключенный к общему с тепловым насосом контуру, он помогает ему греть теплоноситель, а в сильные холода полностью берет на себя отопление дома.

В сильные заморозки дом полностью переходит на отопление твердым топливом.

Как проектируется комбинированное отопление

Чтобы отопление выполняло свои функции в полном объеме, в проектировании и расчетах должны принимать участие специалисты. А также нужно учитывать отрицательные и положительные стороны каждой из возможных комбинаций в применении к определенному объекту. Мощные котлы в комбинации с дополнительным оборудованием способны поддерживать комфортную температуру во всех помещениях.

Когда отсутствуют газовые коммуникации, могут использоваться комбинированные котлы отопления дрова электричество, и при этом также нужны точные расчеты, позволяющие оптимизировать затраты на приобретение отопительного оборудования. При комбинированной системе отопления каждый элемент, в нее входящий, выполняет определенные функции. И если в расчетах будут грубые ошибки, периодически происходят сбои и перепады давления.

Только правильно организованная и тщательно продуманная комбинированная система отопления частного дома позволяет добиваться необходимого эффекта. Чем больше агрегатов будет задействовано в комбинированной системе, тем внимательнее нужно относиться к обслуживанию отопительного оборудования, то есть важна периодическая профилактика.

Для этих целей приглашаются специалисты, которые проверяют показатели по комбинированной системе в целом и испытывают отдельно взятые элементы.

Правильно подобранные по мощности и степени надежности комбинированные котлы для отопления дома создают оптимальные условия для функционирования всей отопительной системы, в том числе дополнительных агрегатов, которые в ней задействованы.

Еще по этой теме на нашем сайте:

  1. Какие есть виды систем отопления многоквартирного дома и частного дома Абсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы…

Как сделать экономное электроотопление частного дома

  1. Газовое отопление отличается дешевизной энергоносителя, однако уступает электрическому в доступности широким массам населения, простоте монтажа и легкости эксплуатации. Поэтому для многих граждан нашей страны электрическая…

Все виды систем отопления — зависимая, независимая, попутная, гиперинверторная

  1. Главный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может…

Как сделать электроотопление частного дома своими руками

  1. Электроотопление набирает все большую популярность среди владельцев загородных домов. Такая схема обогрева подкупает простотой использования устройств, дешевизной оборудования и легкостью монтажа элементов системы. Однако даже…

Разметка трубопровода

На разработанной схеме указывается, где проходят трубы. Теперь выполняется разметка на стенах помещения по заданной схеме. Отмечаются места, где необходимо сделать отверстия в конструкции для прокладки труб. Также размечаются места устройства крепежей (клипс), их размер зависит от диаметра трубы и кронштейнов для монтажа радиаторов.

Для проводки труб сквозь стены и перекрытия необходимо сделать отверстия в конструкциях с помощью перфоратора. Отверстие должно быть немного больше диаметра трубы. Для устройства отверстий в деревянной конструкции используется дрель со сверлом по дереву.

Для монтажа клипс и кронштейнов сверлятся отверстия в стенах по уже выполненной разметке.

Во время проводки трубы через отверстие её торец нужно закрыть пленкой, чтобы избежать попадания в трубу строительного мусора и пыли.

Вариант 2: газ и дизель

Устройство

В единственном отопительном контуре монтируется универсальный котел, предназначенный для использования обоих видов топлива. Переход с соляры на газ и обратно требует только замены горелки.

Универсальный котел VAILLANT VKO 408 способен перейти с дизельного топлива на магистральный газ после простой замены горелки.

Преимущества

Согласование подключения построенного дома к газовой магистрали и монтаж ввода занимают от нескольких месяцев до 2-3 лет. Если вы уже переехали в построенный дом, зимой вам нужно чем-то отапливаться.

Универсальный котел будет прекрасным компромиссом, требующим минимальных вложений:

  • До подключения газа вы отапливаетесь дизтопливом;
  • Как только подключение дома к газовой магистрали будет выполнено, вы без каких-либо дополнительных вложений переходите на газ.

Ожидание газификации дома может затянуться. Универсальный котел позволит вам отапливаться с момента заселения и в дальнейшем быстро перейти на новый вид топлива.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
