Подключение полотенцесушителя к стояку горячей воды: схема, инструкция

Особенности монтажа электрических полотенцесушителей

Дизайн современных электрических сушилок разнообразный, но по конструкции они однотипны: рама из металлических труб и электрический кабель. В ванной, где сделан ремонт и есть влагозащищенная розетка, лучше использовать модели напольного исполнения.

В ванной комнате, которая находится в стадии ремонта, используют любые модели электросушилок (настенные или напольные). Стену штробят, прокладывают кабель, устанавливают влагозащищенную розетку. Закончив монтаж электропроводки, занимаются отделочными работами. Затем на стену вешают электрический полотенцесушитель. Прибор крепят на шурупы. Используют дрель.

К установке любого отопительного прибора нужно подходить ответственно. Любая неточность в расчетах чревата проблемами эксплуатации. Самостоятельно подключать прибор можно, если выбран правильный тип подключения, есть трубы нужного диаметра, фитинги и другие детали.

Помогла ли вам статья?

ДаНе особо

Виды полотенцесушителей

Полотенцесушитель представляет собой особый вид радиатора в форме змеевика, по изогнутой трубе циркулирует рабочая жидкость. Водяная модель используется в комплекте с фитингами, обеспечивающими подключение к системе горячего водоснабжения, в электрических вариациях есть встроенный ТЭН. Принцип работы у обоих устройств одинаковый: труба, нагреваясь вслед за энергоносителем, сушит воздух в помещении, выводит влагу из развешенных полотенец. В стандартном исполнении батарея фиксируется к стене.

Водяной

Врезается в систему отопления и горячего водоснабжения, это самый распространенный вариант конструкции. Он не зависит от подачи электроснабжения и обладает следующими преимуществами:

• простота исполнения,
• безопасность,
• неприхотливость в обслуживании,
• лояльный ценовой диапазон и разнообразие моделей,
• эффективное выполнение поставленной задачи.

Но есть и слабые стороны:

• полная зависимость от подачи горячей воды или отопления;
• образование слоя коррозии и накипи изнутри, что сказывается на способности к нагреванию корпуса.

Водяной полотенцесушитель

Нельзя забывать, что в таких системах часто образуются воздушные пробки.

Электрические

Представляют собой полноценные радиаторы с закрытым контуром. Их габариты чуть больше (сказываются особенности конструкции), их можно установить в любую зону ванной, лишь бы шнур дотягивался до розетки. Электрические модели могут быть масляными, они привлекательны благодаря высокой теплоемкости, и «сухими» – в них нет рабочей жидкости, проложен кабель.

Преимущества линейки:

• длительный эксплуатационный ресурс;
• надежность в использовании;
• умеренное энергопотребление;
• прибор можно включать и выключать по мере необходимости.

Минусом является полная зависимость от подачи электроэнергии, продукция реализуется в высоком ценовом сегменте. Электрические вариации могут быть дополнены полезными опциями – термостатом, таймером, защитной автоматикой.

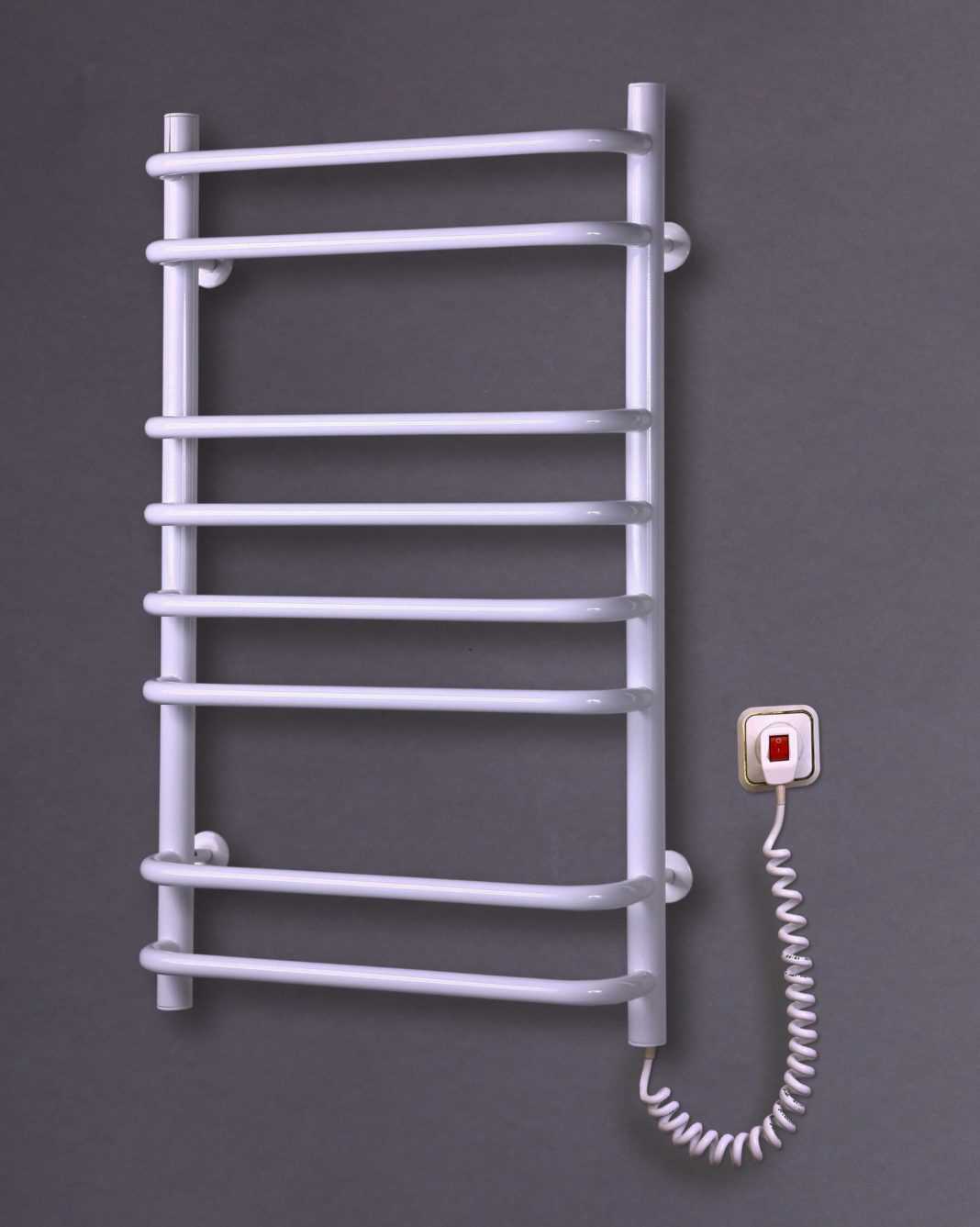

Электрический полотенцесушитель

На профильном рынке встречаются универсальные модели, объединяющие положительные свойства обеих категорий, их подключают к электросети и отоплению. При правильной врезке сушилка будет радовать круглый год: летом от сети, а зимой от централизованного отопления. Единственная сложность – выбор оптимального места монтажа.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства прежде всего требуется схема подключения полотенцесушителя с указанием размеров каждого участка и расположения фурнитуры, тогда сборка получится более точной.

Установка полотенцесушителя в ванной своими руками сейчас требует наличия паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. Если правильно выполнять все инструкции, процесс сварки легко освоить самостоятельно. По этой теме полезно просмотреть обучающее видео, чтобы не упустить важные моменты технологии.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Можно протянуть трубы в любое место, где будет установлен прибор. Не стоит только вешать полотенцесушитель над ванной. Для этого имеется несколько причин:

1. Сушители никогда не ставят там, где есть лишняя влага.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться к вещам на трубах через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборезом нарезаются участки из пластиковых труб необходимых размеров. На концах снимается фаска с уклоном 150 и длиной 2–3 мм. Со срезанных краев удаляются заусенцы и крошки для получения качественных соединений.
• Необходимо перекрыть вентиль подачи горячей воды в стояк и срезать с труб старый полотенцесушитель.

• Стояк может быть изношен, тогда целесообразно его тоже заменить частично или поставить новый целиком. Желательно не оставлять старые трубы в перекрытиях, а места подключений новых должны быть доступны для ремонта. Работу по замене стояка и установке от него отводов следует доверить специалистам.
• Следующим действием является установка шаровых кранов и байпаса – участка трубопровода с соединительными деталями.

Закрепление полотенцесушителя на стене

Как повесить полотенцесушитель в ванной? Для этого применяются кронштейны. Сначала их прикручивают к прибору, затем выравнивают его при помощи уровня и делают отметки на стене.

В ванной приходится сверлить отверстия в кафеле, для чего применяется специальное сверло. Крепить прибор к стене следует пластиковыми дюбелями.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно выбрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см при диаметре до 2″;
• 3,5 см при диаметре до 1″.

Крепление может быть неподвижным или с регулируемым зазором за счет шпильки, ввернутой в кронштейн. Так можно создать необходимую циркуляцию воздуха, обеспечивающую быструю просушку белья. Слишком частую настройку производить не рекомендуется, поскольку трубы постоянно находятся под давлением. Они надежно работают, когда постоянно зафиксированы.

Как правильно установить полотенцесушитель для удобства пользования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если выдержать размер не удается, допустимый нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. На концах снимается фаска и зачищаются края. Труба вставляется в гильзу, а муфта насаживается на штырь, после чего их нагревают. Время разогрева определяется по таблице.

После снятия с паяльника разогретые детали немедленно соединяют. Их располагают ровно относительно друг друга с небольшим прижатием. Через 3–5 секунд происходит схватывание соединения труб.

Смонтировать прибор следует таким образом, чтобы вода проходила через него сверху вниз. Для этого полотенцесушитель водяной сначала подключается верхним входным раструбом к стояку. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. В установленных устройствах не должно быть протечек.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Распространенные ошибки

Нельзя ставить запорную арматуру, краны на обвязке (байпасе). Так как змеевик является частью водопроводной магистрали, зауживание сечения перемычки разрешено только в некоторых схемах. Иначе нарушится работа системы ГВС на всех этажах.

При восстановлении снабжения водой после временного отключения нужно сбрасывать воздух краном Маевского, даже если в квартире греется змеевик без проблем.

Нужно проверять давление в водопроводной сети. Если оно ниже нормы, нельзя ставить змеевик на удалении от стояка. Не рекомендуется для подсоединения применять «американки» с зауженными фитингами и гайкой накидного типа. Любые зауживания, повороты, изгибы меньше пяти сечений трубы сокращают срок работы полотенцесушителя.

Нельзя штробить в несущих стенах и перекрытиях, особенно это касается горизонтальных каналов, которые ослабляют прочность вертикальных ограждений.

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

• Работает при любом направлении подачи в стояке.
• Не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
• Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
• При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Типы подключения прибора: нижнее, боковое, верхнее, диагональное

На практике применяются 4 схемы:

• Боковой подвод. На трубе стояка делаются два разреза. В них монтируются тройники и отводы, к которым в дальнейшем фиксируется «Лесенка».
• Нижнее подключение. Теплоноситель циркулирует из отопительной системы в нижний трубопровод, а далее движется сверху в диагональном направлении. На перемещение нагретой жидкости по всей площади полотенцесушителя лесенке не оказывает никакого влияния даже низкое давление.
• Верхняя установка. Подразумевает подвод теплоносителя сверху, при этом обратный трубопровод расположен снизу.
• Диагональное подключение. При таком варианте жидкость заходит снизу во входной патрубок полотенцесушителя лесенки, движется в диагональном направлении с выходом наверху, после чего продолжает своё перемещение к общему стояку.

Основные моменты

Чтобы подключить любое оборудование в ванной комнате, необходимо обладать профессиональными навыками. Так как погрешности в замерах в несколько миллиметров способны привести к большим неприятностям и проблемам с эксплуатацией. Если возникла потребность в установке полотенцесушителя, то следует обратиться к опытному специалисту.

Важно учитывать особенности и тонкости проведения работ:

• Проведение точных замеров.
• Определение месторасположения конструкции.
• Наличие муфт, фитингов, кронштейнов и остальных дополнительных деталей.
• Выбор способа подключения.

Установка в ванной комнате полотенцесушителя относится к разряду непростых сантехнических работ. Поэтому если нет уверенности, не нужно искушать судьбу и пробовать выполнить установку самостоятельно. Последствия могут быть самыми различными: от банальных протечек трубопроводов, закрытых керамической плиткой, до порчи кафеля в процессе навешивания кронштейнов.

Перед началом работ важно определиться, под силу вам такая работа или нет. Даже если вы решите не выполнять ее самостоятельно, то хотя бы будете знать последовательность установки, что позволит вам контролировать качество монтажа нанятых специалистов

Привлечение профессионалов – это наиболее верное и взвешенное решение, таким образом, у вас получится не только сэкономить время и нервы, но и получить превосходный результат. Быстрая сушка белья станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – комфортной.

Причины, по которым полотенцесушитель не работает

На схемах указаны варианты неправильной монтажной работы, что приводит к частичной или полной не работоспособности конструкции.

Неправильно выполнено подсоединение сбоку.

Ошибка при подсоединении снизу.

Две схемы показывают общую ошибку: нижний отвод стояка расположен выше низа конструкции. Теплоноситель, остывший в конструкции и оказавшийся внизу, попадает в ловушку. Ловушка – это расстояние от низа конструкции и до нижнего отвода стояка. В стояк жидкость уйти не может, так как следом идет легкая горячая вода, которая не способна проталкивать вперед. Нарушается циркуляция.

Неправильное подсоединение сбоку. Нарушается циркуляция из-за петли, сделанной трубой сверху. Это место сбора воздуха. Если, в ней имеется спуск ник для сброса воздуха, то конструкция работоспособная.

Возникли проблемы работы ПС после подсоединения сбоку. Схема собрала в себе ошибки, когда труба сверху образовала петлю. В ней собирается воздух. В нижней петле охлажденный теплоноситель не выталкивается в стояк. Так прекращается полностью циркуляция в системе. Такая ошибка подсоединения происходит, если верхнюю трубу при монтаже прокладывают за потолком, а нижнюю опускают в стяжку пола.

Выполнено неправильное подсоединение сбоку. Эффективность работы полотенцесушителя при этом варианте подсоединения:

• со смещенным байпасом или зауженным;
• с подачей воды снизу полностью подчиняется циркуляции в стояке.

Полотенцесушитель не будет работать, если циркуляция незначительная. Этому есть объяснение: заужение или смещение байпаса приводит к тому, что в отводе снизу давление возрастает по сравнению сверхним. Поэтому циркуляционный насос (давление) выдавливает воду в полотенцесушитель через отвод снизу. При этом гравитационный насос (давление) опускает вниз охлажденный теплоноситель внутри самой конструкции. Происходит сталкивание потоков, нарушается циркуляция. В конечном результате она полностью останавливается.

Изменить ситуацию возможно установкой на стояк мощного циркуляционного насоса в подвале дома. Тогда есть шанс запустить циркуляцию по кругу: горячая вода будет двигаться с левой стороны по коллектору вверх; охлажденная вода – по правому коллектору вниз. Смешивание будет происходить в левом, проходя через горизонтальные перемычки.

Расстроить всю систему сможет какой-нибудь недобросовестный сосед, установивший кран на байпас у себя в квартире. Это приводит к снижению скорости циркуляции. Устройство опять не будет работать на полную мощь.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Конструктивные особенности

Водяной полотенцесушитель может быть в различных конфигурациях. Самой простой среди них — змеевик, который подключается к общей системе горячего водоснабжения. Обычно данный вариант был предусмотрен в домах советской постройки. В относительно новых строениях возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) по отдельному отводу. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже успели оценить его удобство в повседневной эксплуатации и функциональность. Подключение полотенцесушителя «лесенка» выполняется с использованием следующих элементов:

• Вентили для перекрытия воды.
• Система циркуляции воды – подающий и обратный трубопроводы.
• Пробка-заглушка.
• Воздухоспускной клапан (при монтаже кран Маевского располагается сверху).
• Кронштейн, предназначенный для закрепления на стене.

Способы нижнего подключения полотенцесушителя

Для того чтобы полотенцесушитель выполнял свою основную функцию, его необходимо правильно подключить. Но чтобы использование полотенцесушителя водяного с нижним подключением было максимально функциональным, нужен правильный и грамотный монтаж, с которым может справиться не только профессиональный монтажник.

В принципе, если человек хоть немного знаком с сантехническими работами, подключить полотенцесушитель для него не составит особого труда. Для того, чтобы установить полотенцесушитель лесенка с нижним подключением, вы не должны обладать какими-то особыми навыками и инструментом. Если же вы решили заняться этим самостоятельно, то вам, несомненно, помогут наши советы и рекомендации.

Схема подключения полотенцесушителя с нижней подводкой может быть двух видов:

• последовательная;
• два типа параллельной.

Виды полотенцесушителя лесенка: водяной и электрический

Выделяют основные типы:

Электрический. Функционирует благодаря электроэнергии. Прибор работает в полной автономии от ГВС и системы отопления. Место под установку выбирается практически любое. Требуется выдерживать расстояние не менее 60 см от полотенцесушителя до кранов, исключив вероятность попадания воды на устанавливаемую конструкцию.

Фото 1. Электрический полотенцесушитель лесенка Арго Орион Д 50-50 см из нержавеющей стали с 5 дуговыми перекладинами.

Водяной. Такой полотенцесушитель напрямую зависит от подачи ГВС. Прибор подключают к этой системе, применяя накидные гайки. Стыки тщательно обрабатываются для обеспечения их непроницаемости.

Важно! На летний период производится отключение централизованного отопления, следовательно, устройство такого типа работать также не будет

Электрические

Данная модель используется в случае, если отсутствует возможность подключения водяного полотенцесушителя. Существуют два основных варианта – настенный и напольный. Первый из них имеет наиболее разнообразный дизайн и применяется в помещениях небольшого размера

Отдав предпочтение этому варианту, необходимо особое внимание уделить потребляемой мощности, чтобы рассчитать заранее примерные затраты на электроэнергию. В таком случае схемы подключения полотенцесушителя могут быть следующими:

• Открытая – используется вилка и розетка.
• Закрытая – проводка укладывается в конструкцию стены.

Основные особенности электрических полотенцесушителей:

• Зачастую такие устройства оснащены регулировкой температуры.
• Их допускается устанавливать не только в ванной комнате, но и в других помещениях.
• Благодаря разнообразным дизайнерским решениям вы сможете выбрать модель, которая идеально впишется в дизайн помещения.

Виды полотенцесушителей

В наши дни вместо устаревших и не особо эстетичных змеевиков советского периода в ванных комнатах всё чаще устанавливают современные модели полотенцесушителей, которые можно условно разделить на три основные группы.

1. Водяные приборы, подключаемые к трубам контура горячего водоснабжения.
2. Электрические модели, работающие от общей сети электропитания.
3. Комбинированные полотенцесушители, главная особенность которых заключается в возможности работать как от контура горячего водоснабжения, так и от электросети (в случае временного отключения горячей воды в доме).

С технологической точки зрения наиболее сложным считается подключение водяного полотенцесушителя: установить такой сантехнический прибор без отсутствия должного опыта достаточно сложно. При этом ошибки в подключении часто приводят к тому, что ванная остаётся холодной и сырой, а сама труба змеевика прогревается неравномерно или вообще не нагревается. Именно поэтому подключение водяных моделей следует доверять исключительно профессионалам, которые имеют практический опыт работы с подобным сантехническим оборудованием.

Электрический полотенцесушитель представляет собой устройство, для работы которого необходим лишь свободный доступ к сети электропитания. Его подключение представляет собой стандартный монтаж бытового электроприбора и обычно не вызывает сложностей. Что касается комбинированных моделей, то их обычно устанавливают в ванной в том случае, если в доме периодически отсутствует горячая вода, и правила подключения таких полотенцесушителей в целом аналогичны правилам монтажа водяных змеевиков. Сразу отметим, что речь в статье пойдёт о нюансах и особенностях установки и подключения водяного вида приборов.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

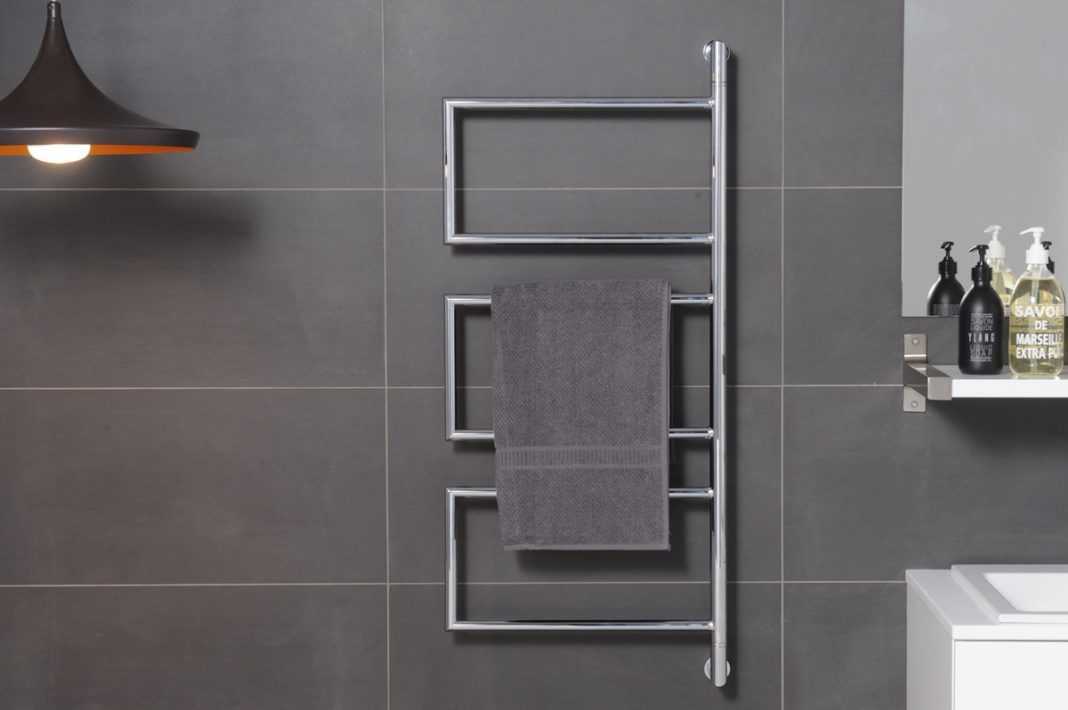

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас
