Подключение радиаторов отопления в частном доме: особенности установки батарей с однотрубной, двухтрубной и лучевой системой

Какие системы отопления существуют. Их преимущества и недостатки

Несмотря на то, что в настоящее время пользуются спросом индивидуальные системы отопления, большая часть квартир отапливается при помощи централизованной системы отопления. И если в автономных системах, которые в большей степени используются в частном доме, есть выбор, связанный с использованием различных схем и способов разводки, то централизованное отопление такого разнообразия не предлагает. Здесь всё делается по-старинке, и используются системы отопления, от которых уже давно отказалось цивилизованное общество. Какие же системы отопления существуют на сегодняшний день? По большому счёту, их всего лишь две, а всё остальное только производные:

  1. Однотрубная система отопления, которая и используется в многоквартирных домах и в большинстве частных домов, имеющих средние размеры. Особенностью такой системы отопления является то, что горячая вода подаётся по одной трубе и происходит это последовательно – от комнаты к комнате, от квартиры к квартире. Что касается многоэтажных домов, то подача производится сверху вниз, в результате чего квартиры, находящиеся на нижних этажах не получают то количество тепла, которое есть на верхних этажах, где его часто в избытке. В частных домах такая система работает горизонтально, при этом эффективное её функционирование возможно только на протяжении 30 метров, больше – хуже. В случае с однотрубной системой подключения отопления невозможно регулировать температуру отдельного прибора отопления, что является основным недостатком системы.
  2. Двухтрубная система отопления, которая имеет широкое распространение в автономных системах отопления, которые стали использоваться в многоквартирных домах не так давно. В этом случае все радиаторы подключаются параллельно, горячая вода подаётся по одной трубе, а холодная вода по другой. Именно эта система последнее время широко используется в частных домах и коттеджах. При этом все радиаторы нагреваются одинаково, и появляется возможность регулирования температуры в каждой комнате, вплоть до полного их отключения. Это позволяет существенно снизить затраты на отопление.

Таким образом, если вы пользуетесь центральным отоплением, то стоит довольствоваться однотрубной системой отопления. Для тех же, кто имеет свой дом или дачу предлагается широкий выбор вариантов подключения радиаторов по двухтрубной системе. Главное при этом соблюдать последовательность работ, а сделать это, к слову, без особого труда, можно своими руками, хотя помощь специалиста лишней не будет.

МД - 1

Преимущества и недостатки однотрубной и двухтрубной систем отопления

Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

Однотрубная система отопления

  • простота проектировки и монтажа;
  • экономия материалов в связи с установкой только одной магистрали;
  • естественная циркуляция теплоносителя, возможная благодаря высокому давлению.
  • сложный расчет тепловых и гидравлических параметров сети;
  • проблематичность устранения допущенных при проектировке ошибок;
  • все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
  • количество радиаторов на одном стояке ограничено;
  • регулировка поступления теплоносителя в отдельную батарею невозможна;
  • высокий коэффициент теплопотерь.

Двухтрубная отопительная система

  • возможность установки терморегулятора на каждый радиатор;
  • независимость работы элементов сети;
  • возможность врезки дополнительных батарей в уже собранную линию;
  • простота устранения ошибок, допущенных на стадии проектирования;
  • для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
  • отсутствие ограничений протяженности контура по длине;
  • теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.
  • сложная схема подключения по сравнению с однотрубной;
  • больший расход на материалы;
  • монтаж требует больших затрат времени и труда.

Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.

Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.

Виды радиаторов отопления

Сердцем дома как это не странно является отопление. Это одна из сложных инженерных конструкций, при проведении которой требуются грамотные расчеты инженеров. Ведь именно благодаря ей можно создать благоприятный микроклимат.

Во время выбора радиаторов для отопления своего дома стоит внимательно и осознанно подойти к выбору батарей. Наиболее востребованными на сегодняшний день являются две модели – биметаллические и стальные, рассмотрим каждую из них более подробно.

Биметаллические

Данный вид радиаторов — это прекрасное соотношение цены и качества. Также они довольно износостойкие и не требовательны к теплоносителю. Благодаря этим качествам данный вид радиаторов сегодня очень популярен среди покупателей.

Изготавливаются они из двух материалов – алюминия и прочного сплава из меди и стали. Такая комбинация в первую очередь призвана решать две важные задачи:

  • повышение теплоотдачи;
  • высокая устойчивость к коррозии.

Батареи покрыты высококачественной эмалью, которая придает изделиям привлекательный вид.

Биметаллические радиаторы являются идеальным решением для обогрева многоквартирных домов, в которых проведено центральное отопление, так как они прекрасно выдерживают высокое давление до сорока атмосфер. Помимо этого такие батареи прекрасно справляются с резкими изменениями условий пользования.

Биметаллические радиаторы имеют ряд положительных качеств, среди которых:

  • быстро нагреваются;
  • прекрасная теплоотдача;
  • практически не подвержены коррозии;
  • красивый внешний вид;
  • большой ассортимент размеров;
  • можно при необходимости вмонтировать еще пару – тройку секций;
  • выдерживают сильные гидроудары;
  • мало весят;
  • легки в установке.

Помимо плюсов данный вид источника тепла обладает лишь высокой стоимостью.

Хочется отметить, что биметаллические радиаторы необходимо приобретать только лишь в специализированных магазинах, тщательней проверять документы на них, так как внешне они схожи с обычными алюминиевыми батареями, да только вот цена на них сильно отличается.

Биметаллический вид батарей прекрасно подойдет не только для многоквартирных домов, но и для частных коттеджей. Цена, которую придется заплатить во время покупки, в скором времени окупится, так как данный вид источника тепла прослужит верой и правдой долгие годы.

Стальные

Для администраций и общественных зданий чаще всего применяют стальные батареи. Они бывают:

  • трубчатые;
  • цельные прямоугольные;
  • наборы из нескольких секций.

Батареи из стали также пользуются широкой популярность среди населения благодаря своей приемлемой цене, красивого эстетичного вида, прекрасной теплоотдачи, высокоустойчивости к коррозии.

Выдерживают данные виды радиаторов высокое давление воды до двадцати пяти атмосфер. Именно поэтому их не рекомендуют применять в жилых квартирах.

Несмотря на это стальные радиаторы имеют ряд преимуществ:

  • малая инерционность, тепло довольно быстро распространяется по помещению;
  • высокая теплоотдача, возможная из-за теплового излучения и конвекции;
  • длительный период эксплуатации, благодаря простой конструкции;
  • удобная установка;
  • незначительный вес изделия;
  • доступная цена;
  • привлекательный внешний вид, оригинальный дизайн;
  • возможность совмещать сталь с другими металлами во время крепления;
  • высокий уровень энергосбережения;
  • возможность становить энергорегулятор тепла;
  • простота конструкции, которая позволяет с легкостью ухаживать за прибором.

Однако, несмотря на внушительный список достоинств, данный вид радиаторов обладает и несколькими минусами:

  • устойчивость к коррозии незначительная, срок службы может составить лет десять;
  • такие батарее нельзя оставлять без воды длительное время, следовательно, они не подходят для отопления центрального типа;
  • не переносят сильные гидроудары и скачки давления, особенно в местах сварки;
  • есть риск отслаиваемости покрытия из-за дефектов.

Так что очевидно, что для частного дома, квартиры лучше всего выбирать биметаллические изделия.

Подготовка комплектующих для установки батарей

Чтобы установка батарей отопления в частном доме не вызывала проблем, нужно запастись набором материалов и инструментов. Понадобятся элементы запорной арматуры (краны, вентили, клапаны и терморегуляторы), переходники, кронштейны с уголками и байпасы. Лучше всего приобретать все эти детали в соответствии с заранее составленным проектом отопительной системы.

Трубы могут соединяться как при помощи сварки, так и посредством резьбы. Сварочные швы отличаются надежностью и прекрасно подходят для сложных ситуаций (например, в старых домах, где возможность нарезки резьбы на трубах отсутствует). В свою очередь, резьбовое соединение требует меньших трудозатрат, но собранные таким образом детали плохо выдерживают механические нагрузки и вибрацию. Впрочем, современные отопительные системы очень часто выполняются из пластиковых изделий, для которых не требуется даже сварка.

Инструкция для правильного подключения радиатора

Одной из основополагающих операций является разметка и установка кронштейнов. Делать это рекомендуется в соответствии с вышеперечисленными указаниями, либо согласно инструкции производителя радиатора.

Важно не допустить слишком сильного перекоса, так как это может привести к нежелательным последствиям в виде застоя. После установки, прибор должен плотно опираться на все крепления

Далее следует выкрутить все заглушки из радиатора. Если используется однотрубный метод, в первую очередь к радиатору присоединяется байпас, который заранее оборудован вентилем. В противном случае, к прибору с помощью сгона подключается регулирующий вентиль.

Используя сгоны, нагревательный элемент подключается к системе отопления. Для обеспечения герметизации, при необходимости рекомендуется использовать паклю или аналогичный уплотнитель.

Установка радиатора в систему завершена, но для его полноценной работы потребуется еще опрессовка прибора. Для проведения этой процедуры рекомендуется обратиться к сантехнику, так как потребуется профессиональная аппаратура.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями

Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Какие бывают радиаторы

Наиболее распространены в наше время следующие виды батарей:

Чугунные радиаторы

Старые добрые чугунные радиаторы известные своей надежностью. Хотя сейчас их устанавливают все реже, но совсем недавно они стояли в каждой квартире. Самый существенный недостаток – это огромный вес. Они крайне долговечны (установленные батареи еще во времена СССР исправно работают до сих пор в некоторых квартирах), не боятся высокого давления и низкого качества теплоносителя, прекрасно отдают тепло.

Алюминиевые радиаторы

Алюминиевые – современные модели. Эти аналоги имеют незначительный вес и стильный внешний вид. Теплоноситель в этих батареях проходит непосредственно через корпус, поэтому важна качественная жидкость, иначе радиаторы быстро придут в негодность. Алюминиевые модели дешевые, но не пользуются популярностью из-за своей придирчивости к теплоносителю.

Такие модели похожи на чугунные, но они более современные, легкие и имеют лучшую (по сравнению с чугунными) теплоотдачу. Батареи состоят из стального сердечника и алюминиевого корпуса, что исключает недостаток алюминиевых аналогов. Преимущества этой модели делают ее наиболее популярной на сегодняшний день.

Стальные батареи

Срок службы таких моделей достигает 25 лет, они относительно легкие, хорошо отдают тепло. Батареи этого типа оптимально подойдут для небольших частных домиков.

Модели подсоединения

Способов подключения радиаторов отопления в частном доме три:

  • боковое;
  • по диагонали (перекрестное);
  • подсоединение к нижним точкам.

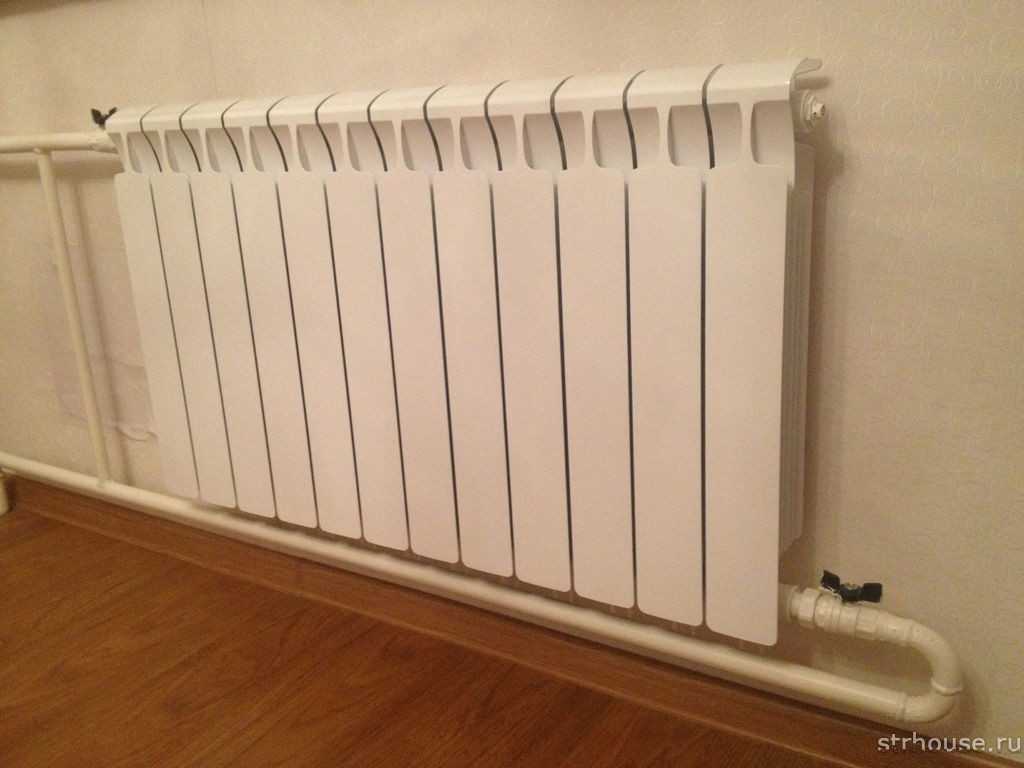

При боковом подсоединении и подача и «обратка» подводятся к радиатору с одного торца. Этот вид, преимущественно, встречается в квартирах многоэтажек. Чаще всего, подводящая ветка монтируется в верхней, а обратная труба в нижней точке. Если теплоносящую жидкость подводить к нижнему патрубку, а отводить от верхнего то теплооэффективность радиатора уменьшается на 7-10%.

Подсоединение по диагонали остается самым подходящим по энергоэффективности. По такому плану подающая труба присоединяется в верхней точке, а обратка в нижней части теплопередающего устройства с его противоположной стороны. Схема получила свое наименование по направлению движения теплоносящей жидкости в радиаторе, т.е. по диагонали от верхней к нижней точке. Эффективность теплопередачи при диагональной формуле в значительной степени подчиняется степени распределения теплоносящей жидкости во внутренней полости прибора, которая при движении контактирует с большей поверхностью, повышая теплопередачу.

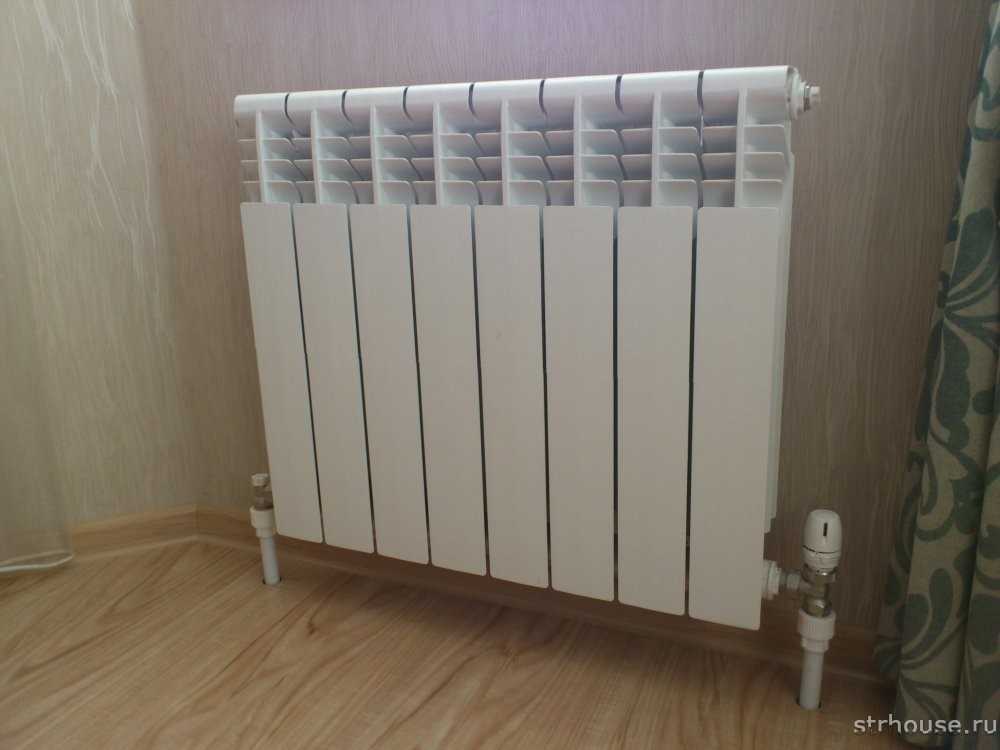

Нижнее подключение (часто называемое «ленинградкой») главным образом применяется там, где отопительный контур скрыт под поверхностью пола. Чаще такая форма подсоединения используется для однотрубных систем, однако встречается и в двухтрубных схемах для частных домов.

Говорить об эффективности такого вида подключения можно лишь тогда, когда в системе есть циркуляционная помпа. По мнению профессионалов-монтажников отопительного оборудования, без циркуляционной помпы теплоотдача приборов при нижней схеме подключения может снизиться на одну треть. Установка же циркуляционной помпы увеличивает расходы на электроэнергию, и затраты на ее обслуживание. Нижняя схема требует и установки специальных устройств на каждом отопительном приборе, например, крана Маевского.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Возможные схемы подключения радиаторов

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Какую схему выбрать

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
