Буферная емкость для твердотопливного котла своими руками: теория и практика

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

Проточный теплоаккумулятор

С бойлером

С теплообменником

В системе с трехходовыми клапанами возможна более точная регулировка температуры Другие типы систем:

Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

Примеры самодельных теплоаккумулирующих емкостей для отопления

ТА для дешевого отопления электричеством

Этот теплоаккумуляторный бак был сделан под электрический котел. С его помощью запасается тепло во время действия ночного тарифа. Емкость получилась большой, чтобы ускорить процесс и иметь определенный запас мощности на случай уменьшения срока действия ночного тарифа, были врезаны еще три ТЭНа по 2 кВт. Они включены «звездой» к трехфазной сети.

Этот теплоаккумулятор сделан из обычной листовой стали 4 мм толщиной

размер бака — 1,5*1,5*0,75 м (емкость около 1,7 м³) , толщина листа — 4 мм (пошла часть листа 1,5*6 м);
радиатор чугунный — 7 секций;
металлический уголок — приварен по периметру верхней части для фиксирования крышки;
резиновый уплотнитель на самоклеящейся основе — для уплотнения той самой крышки;
металлическая арматура — штуцера с наружной резьбой, отсечные краны;
электроды для сварки.

Сам процесс сборки емкости прост — надо:

Проварить все швы, зачистить, покрыть грунтовкой.
Сделать отверстия под патрубки, установить и обварить арматуру.
Приварить «стяжки» внутри бака».

Установлен на 10 см пенопласт. После заполнения проседания не замечено

Готовый бак установлен на слой пенопласта высокой плотности (10 см), обложен по бокам и сверху матом из минеральной ваты толщиной 1о см. Утеплитель приклеивался к стенкам. При эксплуатации бак и компоненты начали сильно ржаветь. Замедлить процесс помог установленный внутрь магниевый анод.

Самодельный герметичный бак из нержавеющей стали

В систему отопления с угольным котлом мощностью 56 кВт (отапливаемая площадь 190 м

²), собрали теплоаккумулятор объемом в 4 куба. И мощность котла, и размеры бака взяты с очень большим запасом — владелец хочет топить в холода не чаще 1 раза в день, при небольшом минусе — раз в два-три дня. С такими параметрами ему это удается. Предполагается в систему подавать теплоноситель с температурой не выше 50°C, так что радиаторы в комнатах установлены с двойным запасом (расчет был по площади). На каждом радиаторе стоят терморегуляторы, чтобы была возможность регулировать температуру в каждой комнате отдельно. Для самодельного теплоаккумулятора использовалась листовая нержавеющая сталь толщиной 2 мм.

Из особенностей конструкции: самодельный теплообменник. Он тоже сделан из листового металла. Представляет собой две пластины, между которыми наварены полосы металла. Эти полосы — направляющие для потока теплоносителя. Они немного не доходят до одного из краев, расположены так, чтобы поток шел «змейкой».

Как подключить твердотопливный котел

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Как работает схема

Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Отопление дома твердотопливным котлом

Отопление дома твердотопливным котлом является сегодня актуальной задачей. Это связано с тоем, что энергоносители дорожают с каждым днем, да и являются не всегда доступными, чего нельзя сказать о твердом топливе.

Так как коттеджное строительство сейчас на подъеме, люди все чаще задаются вопросом отопления своих коттеджей. Газ в дома такого типа проводят не сразу, и иногда это затягивается на длительное время, а дизельное топливо или электричество достаточно дорого стоит.

Естественно, можно пользоваться обычной дровяной печью или камином, но они обладают минимальной теплоотдачей, и вы будете вынуждены все время за ними следить. Установить твердотопливный котел – это оптимальное решение данной проблемы. Твердотопливные котлы можно топить углем, дровами, торфом или специальными древесными топливными гранулами. Отапливать дом при помощи твердотопливного котла – это очень легко в плане обслуживания и временных затрат связанных с этим. Нужно, всего-навсего, время от времени подкидывать топливо.

Твердотопливные котлы бывают классическими и пиролизными. В котле традиционного типа в виде теплоносителя выступает вода, которая нагревается во время сгорания топлива. После этого, уже нагретый теплоноситель распространяется по отопительной системе, тем самым нагревая дом. В пиролизных котлах, они еще называются газогенераторными, принцип работы заключается в сухой перегонке топлива.

Под действием высокой температуры (200 – 800 ºC) в низкокислородной среде, происходит разложение дерева и выделение пиролизного газа. Когда данный газ контактирует с кислородом, он загорается, и это сопровождается выделением большого количества теплоты. В газогенераторном котле, наблюдается увеличение интервала подбрасывания топлива в два раза, если сравнивать с обычным, а КПД может достигать 90%. Кроме этого, в таком котле топливо сгорает полностью.

Ещё котел может зависеть от стороннего притока энергии, а может не зависеть. Энергозависимые котлы нуждаются во внешнем источнике электричества, поскольку они могут быть оборудованы электрической панелью управления, также в них может быть установлен вентилятор, чтобы нагнетать воздух. Благодаря этому, система циркуляции воздуха значительно упрощается.

Подведя итог, можно сказать, что твердотопливный котел вполне может использоваться как основной источник тепла, так и резервный. Несмотря на то, что такой котел требует постоянного обслуживания, он может оказаться единственным доступным решением в отдаленных уголках нашей страны. А доступное и недорогое топливо для него позволяет использовать такие котлы во всех видах загородных домов.

Принцип действия

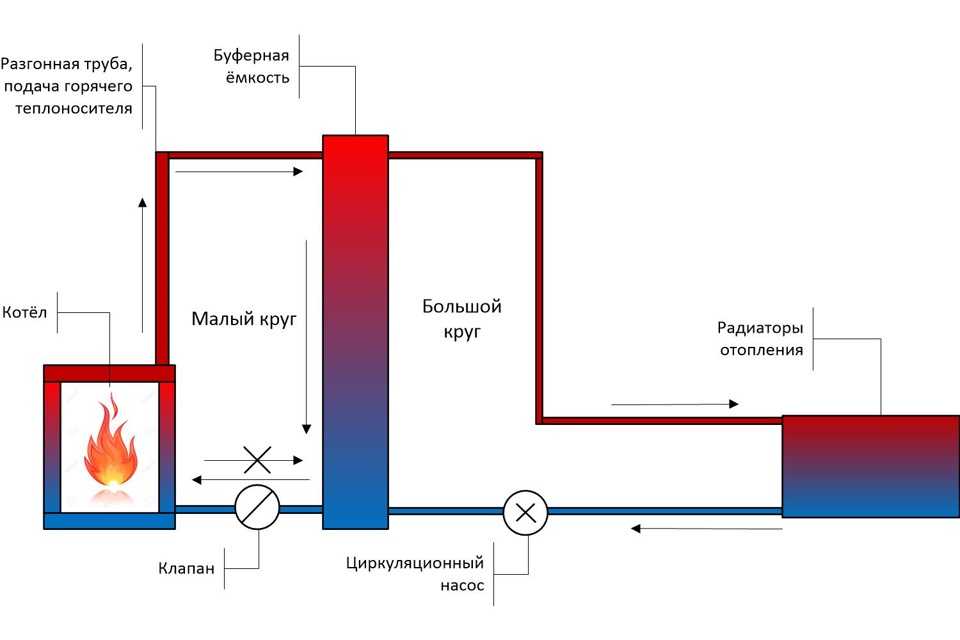

Теплоакумулятор для котлов имеет простую схему функционирования. От агрегата любого типа топлива к верхней части устройства подводят трубу, по которой в накопительную ёмкость попадает горячая вода.

Когда вода остывает, то опускается к кольцевому насосу, который её подаёт назад в магистральную трубу, и вода возвращается к отопительному устройству для очередного цикла.

Котёл с любым видом топлива имеет ступенчатую работу, время от времени включается и выключается, достигая необходимой температуры. Работа останавливается, носитель тепла оказываясь в резервуаре, заменяется горячей жидкостью.

Она не охладилась потому, что есть теплоаккумулятор для котла отопления. Если случится так, что котёл отключится и станет неактивным до очередной загрузки топлива, то радиаторы некоторое время ещё будут горячими, и вода в кране тоже будет тёплой.

Как подключить буферный накопитель к котлу

Поэтому стоит поподробнее рассмотреть, как при монтаже системы отопления подключить котел на твердом топливе, в том числе и своими руками. Особенности применения Это — буферная емкость самой простой конструкции.
Количеством патрубков, наличие которых зависит от сложности конфигурации СО.
Предпочтительнее, конечно, выбирать нержавейку — она надежнее и долговечнее, но с позиций стоимости более выгодными кажутся баки из углеродистой стали со специальным покрытием, предотвращающим коррозию

Обратите внимание — в приведенных схемах подробно разобрана только гидравлическая часть, без монтажа изоляции. Для этого электрокотел должен быть подключен к бойлеру, но контур будет строиться напрямую по другой схеме.
Как работает система с баком Нагретый объём воды перемещается в накопитель, где и хранится

При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла. Подбор бака-аккумулятора Основным критерием при выборе данного элемента СО является его объем.
К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Основные конструктивные типы теплоаккумуляторов Как делается обвязка твердотопливного котла От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы.

Зачем нужна буферная ёмкость для ТТ или электрокотла

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника 4 с выносным датчиком при перегреве до 95 град. Клапаном поддерживается температура на обратке котла больше чем 60 градусов.

Это продлит срок службы мембраны бака. Но обслуживание отопления станет более комфортным: твердотопливный котел и дымоход нужно реже чистить.

При этом температура теплоносителя в каждой ветви нужна разная. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке. Важным критерием является материал изготовления внутренней емкости теплоаккумулятора.
Теплоаккумулятор (буферная емкость) в современной котельной

1 Назначение и особенности обвязки

Работа дровяного обогревателя значительно отличается от функционирования газового источника тепла и электрокотла. Связано это с инерционностью, которая не позволяет быстро остановить процесс горения. Кроме того, в топке образуется конденсат, возникающий из-за поступления в водяную рубашку остывшего теплоносителя. Обвязка котла на твердом топливе выполняет следующие функции:

1. Обеспечивает систему отопления необходимым количеством воды.
2. Распределяет горячий теплоноситель по трубопроводам и радиаторам.
3. Следит за рабочим давлением и не допускает его превышения.
4. Защищает от завоздушивания и засорения системы.
5. Сохраняет длительность нагревания теплоносителя.

Циркуляционный насос в системе распространяет нагретую жидкость по контурам с различными настройками. Поэтому каждое устройство имеет особое значение для правильной обвязки твердотопливного котла.

Для предотвращения негативных явлений в схеме подразумевается использование датчиков, манометров и других элементов, работающих в автоматическом режиме. Поэтому наиболее выгодной считается закрытая система с принудительной циркуляцией.

В ней проще осуществить регулировку оборудования. Естественная циркуляция, которая используется в открытых схемах, позволяет получить автоматический контроль за работой, без соответствующего электрооборудования.

Такой вариант прост в обустройстве и подходит, если сделать обвязку твердотопливного котла своими руками. Но в системе с естественной циркуляцией существует ряд недостатков:

1. Трудно поддерживать температурный режим в разных контурах.
2. Для естественного перемещения теплоносителя необходимы трубы большего диаметра.
3. Трубопроводы монтируются под определенным уклоном, чтобы обеспечить циркуляцию жидкости.

Открытая схема применяется для одноконтурных систем небольшой протяженности в одноэтажных домах. Кроме того, желательно монтировать в сеть минимальное количество запорной арматуры, чтобы она не мешала передвижению жидкости по трубопроводам. Расширительный бак устанавливается в верхнюю точку системы.
