Теплый пол на втором этаже

Существуют диаметрально противоположные мнения по вопросу, стоит ли планировать теплый пол на втором этаже дома или нет.

Противники его установки утверждают, что:

• теплый пол — само по себе излишество, достаточно радиаторов отопления;
• пол на втором этаже не остывает так, как на первом, потому что снизу располагаются жилые комнаты, а не грунт или подвал. Он не холодный, поэтому обогревать его не имеет смысла.
• пол и так подогревается теплым воздухом комнат нижних этажей, поэтому дополнительное отопление пола нецелесообразно и неэкономично.

Однако практика показала, что не всегда стоит экономить на установке теплого пола на втором этаже. Пусть это необязательный пункт в проекте здания, но и не бессмысленный.

5 ситуаций, когда требуется монтаж теплого пола на верхних этажах дома

Первая. У шумопоглощающего материала, который обязательно укладывается под половое покрытие, чтобы гасить звуки шагов и голоса, есть «побочный» эффект — теплоизоляционный. Поэтому ошибаются те, кто утверждает, что теплый воздух нижних этажей сильно согреет пол в комнатах, расположенных выше.

Даже тонкий отделочный слой потолка (гипсокартон, натяжное полотно) способен ощутимо удерживать тепло. Вторая. Не всегда в помещениях нижних этажей поддерживается температура, приемлемая для жилых комнат. Она может быть значительно ниже комфортных 23°С в неотапливаемом гараже, комнате для хозяйственных нужд, помещениях, эксплуатируемых эпизодически и не требующих отопления. Поэтому они в принципе не могут обогревать пол верхних этажей. Третья. Нерегулярно отапливаемый дом простывает в холодный период, его прогрев занимает много времени. Электрический теплый пол позволит сделать систему отопления дома более эффективной: обеспечит дополнительный обогрев помещения снизу, а благодаря терморегулятору поможет запрограммировать его включение заранее, чтобы к приезду владельцев в доме установилась комфортная температура. Четвертая. Электрический теплый пол может стать полноценной системой отопления для помещений верхних этажей, освободив стены и подоконные пространства от радиаторов. Пятая. Если в кабинете, детской, спальне, расположенных на верхних этажах, вопрос об установке теплого пола спорный, то в ванной и санузле подогрев плиточного пола почти что необходим.

5 выгод, которые вы получите при монтаже теплого пола на втором этаже дома

1. Обеспечите равномерность прогрева воздуха в комнатах, предупредите появление сквозняков.
2. Смягчите агрессивное воздействие отопления — электрический теплый пол, обогревая воздух, не высушивает его.
3. Получите новые возможности в изменении дизайна интерьера.
4. Создадите здоровый и комфортный микроклимат в доме.
5. Сможете отрегулировать прогрев воздуха в отдельно взятой комнате согласно своим предпочтениям.

В любом случае, каждый хозяин дома выбирает сам, как ему лучше жить: с теплым полом или без

Однако важно помнить следующее:

Еще никто не пожалел, что установил теплый пол. Звоните — поможем сделать правильный выбор!

В процессе постройки и обустройства двухэтажного дома из древесины важно правильно выбрать способ обогрева второго этажа. Стандартные радиаторы не всегда дают приемлемый уровень тепла, приходится повышать температуру котла, но это чревато дискомфортом и лишними тратами — на первом этаже слишком жарко, а общий расход ресурсов возрастает

• Что необходимо учесть заранее
• Выбор схемы укладки
• Подключение отопительного контура

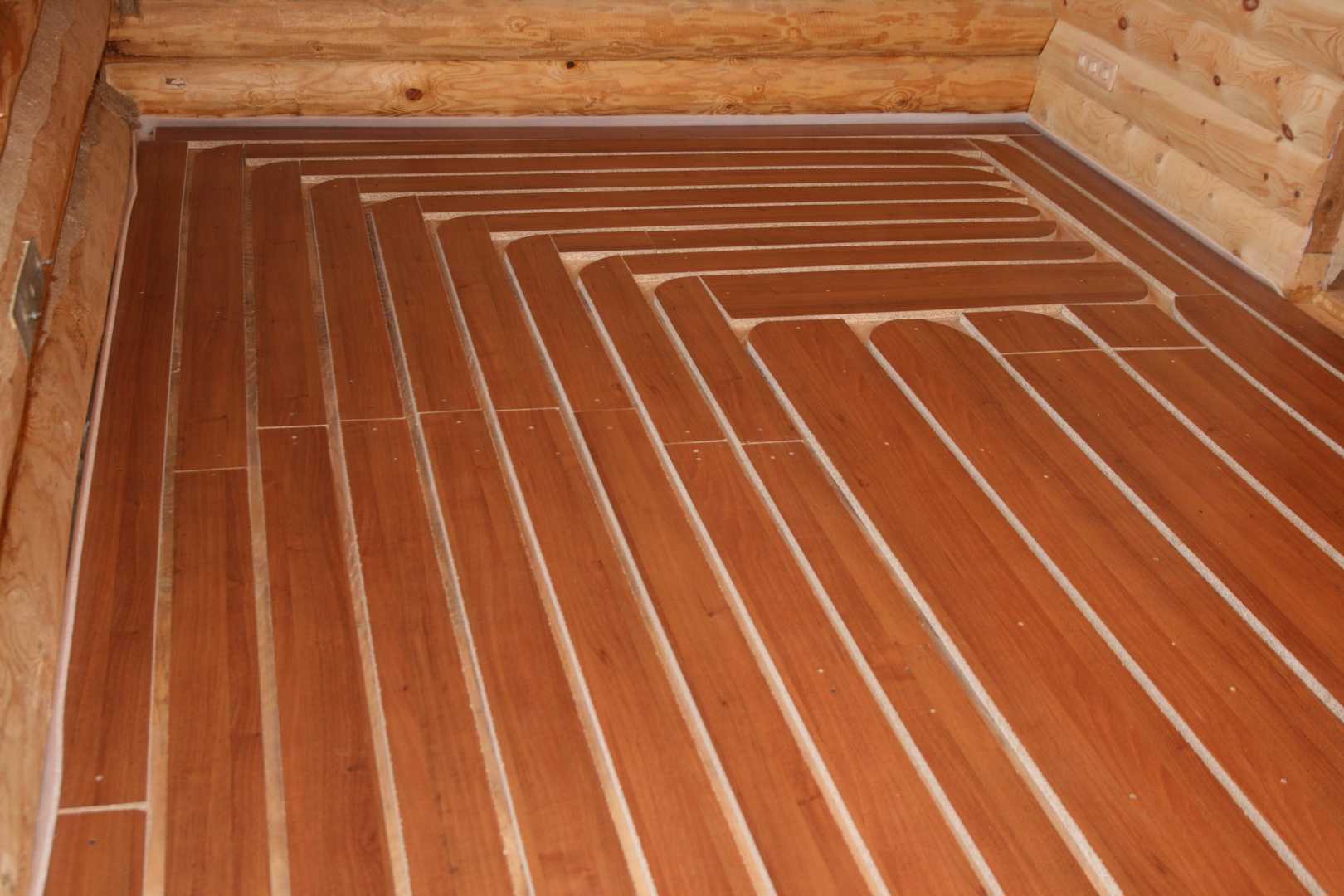

• Обустройство теплого пола в деревянном полу

Оптимальным решением проблемы станет водяной пол 2 этажа в деревянном доме. Его монтаж, при правильных расчетах, учитывающих теплопотерю здания и среднегодовые температуры холодного сезона в конкретном регионе, решает массу проблем:

• Снижаются текущие коммунальные расходы, за счет понижения температуры теплоносителя в системе отопления.
• Тепло равномерно распределяется по всей площади помещений.
• Повышается коэффициент безопасности, надежности и долговечности.

Благодаря этим выгодам, система «теплый пол» в подавляющем большинстве случаев предпочтительнее радиаторного или комбинированного отопления.

Технология утепления

Для укладки теплоизолятора необходимо подготовить следующие материалы: утеплитель в необходимом количестве, пленку (плотностью не менее 200 микрон), цемент, песок, воду, маячки, армирующую сетку.

Процесс утепления пенопластом состоит из нескольких этапов.

Подготовка

Перед тем пенопластом своими руками, необходимо убрать лишний грунт на толщину 10-15 см или, наоборот, сделать подсыпку из песка и щебня на столько же ниже предполагаемого пола.

Поверхность нужно выровнять.

Гидроизоляционный слой

Создается слой гидроизоляции из плотной клеенки: он задержит грунтовые воды, предотвратит повышение уровня влажности и возникновение конденсата.

Затем необходимо установить маячки.

Черновая стяжка и укладка утеплителя

После этого заливается цементная стяжка толщиной 40 мм.

Плиты пенопласта укладывают в шахматном порядке на раствор, плотно подгоняя друг к другу. Утеплитель не позволит уходить теплу и не даст проникнуть холоду в дом. После делают перерыв на 2 дня, давая стяжке высохнуть.

Чистовая отделка

Заключительный этап работ – чистовая стяжка. Для создания ровной поверхности к теплоизолятору нужно прикрепить маячки.

Затем всю конструкцию заливают цементным раствором, толщина слоя – примерно 70 мм. Поверх него укладывают армирующую сетку, которая не даст стяжке потрескаться и развалиться. Поверхности дают высохнуть, после чего вычищают ее от наплывов и выравнивают.

Утепление керамзитом

Если используется в качестве утеплителя керамзит, то нужно тщательно просчитать толщину теплоизолирующего слоя и размер стяжки, так как полы в частном доме испытывают большие нагрузки. Специалисты рекомендуют использовать керамзит разных размеров, тогда утепляющая прослойка будет более плотной.

Весь процесс работ аналогичен описанному выше. Слой керамзита толщиной не менее 10 см насыпают поверх черновой стяжки. При укладке не должно быть уклона, слой должен быть ровным, иначе утепление пола не будет надежным. Контрольный замер расстояния между маячками и засыпкой можно провести с помощью специального шаблона или рулетки.

Перед заливкой чистовой стяжки керамзит обрабатывают цементным молоком: это ускорит схватывание утеплителя, делая его более прочным. Армирующая сетка, уложенная сверху, избавит поверхность от подвижек, растрескивания.

Пользоваться полом нельзя в течение недели. Окончательной прочности вся конструкция достигнет примерно через месяц. После этого можно укладывать декоративное напольное покрытие.

Изоляция бетонного основания

Для полов, у которых перекрытием является монолитная железобетонная плита, в качестве утеплителя лучше использовать жесткие плиты минеральной ваты.

Сделать эту конструкцию еще более теплой и прочной можно с помощью бетонной стяжки, залитой поверх теплоизолятора. Минвату нужно предварительно покрыть монтажной сеткой.

Установка одножильной системы

Подключение одножильного теплого пола, в отличие от двужильного осуществляют через подвод двух его «холодных» концов, тогда как двужильные замыкают соединяя контакты на концах кабеля между собой.

Весь процесс самостоятельного монтажа можно разбить на несколько обязательных этапов:

• расчет мощности нагрева, наиболее приемлемой для данного помещения;
• выбор оптимальной модели с учетом общей поверхности и площади покрытия нагревательными элементами;
• подготовка схемы с указанием плана укладки кабеля, места расположения датчика и термостата и их подключения.

Главным показателем системы обогрева считается энергопотребление теплого пола, которое полностью определяется мощностью выбранного варианта и схемы устройства, в частности, высоты защитной стяжки из бетона.

Для жилых помещений толщина защитного верхнего слоя равняется 5–10 см, а для «мокрых» – высота пола может несколько увеличиться, поскольку необходимо уложить также дополнительную гидроизоляцию.

Какой пол выбрать — водяной или электрический?

Регламент использования электрических полов в многоквартирном доме не имеет таких серьезных минусов, как в случае водяного контура отопления.

Можно решиться уложить водяной контур отопления незаконно, или постараться получить официальное разрешение, но, как правило, материальные расходы и затраты по времени, в результате этого решения неоправданны. Согласно СНиП, в многоквартирном доме лучше укладывать кабельные или пленочные ИК полы.

Если во время осенне-зимних холодов в помещении все равно остается прохладно, стоит задуматься о том, как сохранить тепло с помощью радикальных методов. Сегодня хорошо зарекомендовала себя такая возможность, как установка теплого пола с жидким теплоносителем. Система водяного теплого пола в квартире постепенно вытесняет классические обогреватели и вентиляторы.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

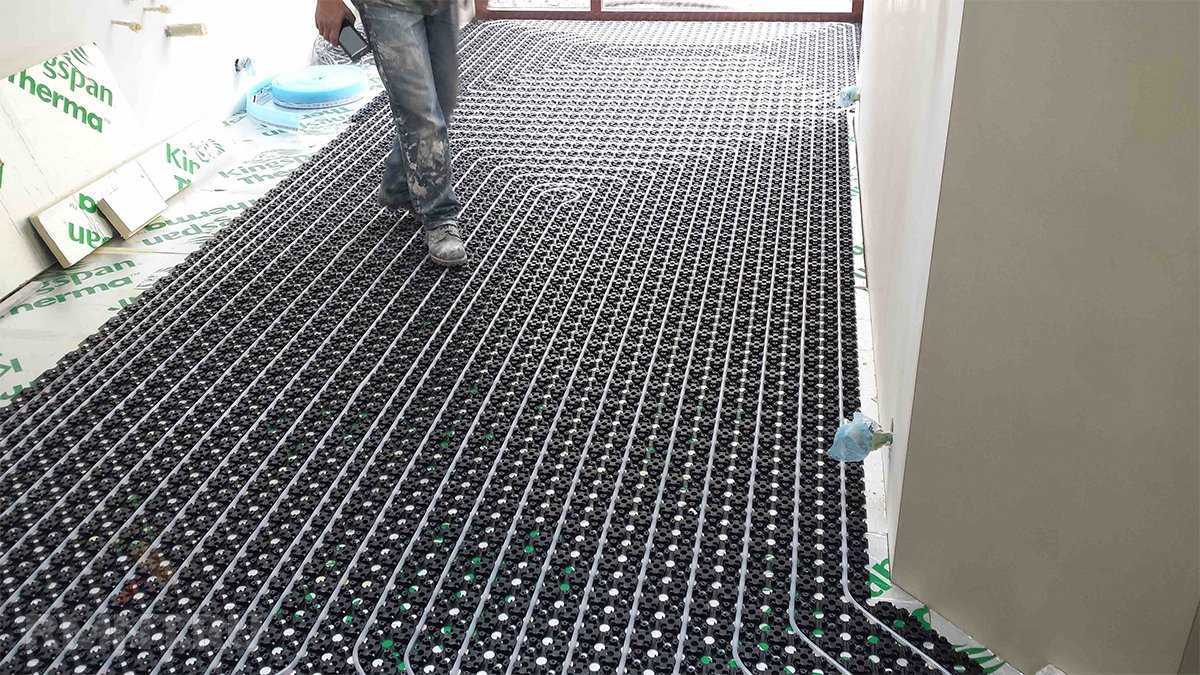

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка для теплого водяного пола

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Что лучше для человека теплый пол или радиаторы

Но дальше речь пойдет о самом главном – о тепловом комфорте. Лучше всего человек чувствует себя в помещении тогда, когда его ногам тепло, средняя часть тела чувствует умеренное тепло, а голова находится в относительной прохладе. Как раз по такой схеме распределяют тепло теплые полы, а вот при радиаторной системе отопления будет все наоборот, то есть внизу будет холодно, а вверху тепло.

По результатам исследований, если понизить среднюю температуру в помещении, обогреваемом теплыми полами, где-то на 1-2 градуса, то у человека останется примерно такое же ощущение тепла, как и в том помещении, которое обогревается радиаторами и в котором средняя температура не изменялась.

Если говорить откровенно, то данное утверждение абсолютно справедливо и не является уловкой маркетологов, поэтому очевидна выгода от теплых полов. Не нужно никаких расчетов, чтобы понять, что человеку гораздо важнее, чтобы не в верхней, а в нижней половине помещения было теплее. И тут может возникнуть вопрос, какой будет выгода в денежном исчислении?

Монтаж электрического теплого пола

Монтаж кабельных и инфракрасных систем, конечно, несколько отличается. При этом и кабельные системы делятся на два вида:

• собственно кабельные;
• кабель в армирующей сетке.

Кроме самой системы, которую предстоит смонтировать, вам нужны:

• монтажный провод;
• кабель заземления;
• крепеж;
• регулятор;
• термодатчик;
• система УЗО.

Как и в случае с гидравлическим полом, первым делом надо подготовит помещение – выровнять поверхность и проложить слой теплоизоляции и пароизоляции. Инфракрасный пол нужно просто расстелить по поверхности и прикрепить скотчем.

1. Уложите слой теплоотражателя.
2. Замерьте сопротивление нагревательных кабелей – это надо сделать до укладки.
3. Сравните расхождение с данными в паспорте – оно не должно быть больше 10%.
4. Уложите кабель и закрепите.
5. Если нужна заливка бетона – уложите армирующую сетку.
6. Соедините питающий кабель и ТЭН.
7. Уложите кабель в гофру.
8. Прикрепите гофру к полу.
9. Снова проверьте сопротивление.
10. Залейте стяжку или уложите плитку.

Почему нагревательный мат для первого этажа лучше не использовать

Мощность нагревательного мата — 150Вт/м² (большинство матов имеют такую мощность).

Нагревательный кабель уложен с шагом 8-10 см. Это значит, что на 1 м² мата уложено 12-10 м нагревательного кабеля, удельная мощность которого составляет 12,5-15 Вт/метр погонный. Такой мощности кабеля может быть недостаточно для первоначального прогрева пола и помещения в холодный период времени. Вот поэтому я рекомендую на первый этаж укладывать теплый пол с использованием нагревательного кабеля мощностью 18-20 Вт/метр погонный.

Очень часто я привожу сравнение с автомобилем. Возьмем 2 одинаковых авто, но на одном автомобиле стоит двигатель объемом 1400 см³, а на втором 1800 см³. Нагрузим оба автомобиля до максимально допустимой массы и попробуем тронуться на подъем. Всем понятно что автомобилю с объемом 1,8 будет намного легче тронуться и двигаться в гору, чем автомобилю с объемом 1,4. Так и с теплым полом. Кабель с удельной мощностью 18 Вт/метр погонный сможет нагреть помещение до заданной температуры и затратит на это меньше времени, чем нагревательный кабель мощностью 12,5-15 Вт/метр погонный. А в сложных условиях, при низких температурах за бортом, нагревательный мат может и вовсе не нагреть пол до заданной температуры.

Что же касается второго этажа и выше, то там все намного проще. Основной темп нагрева нам дает первый этаж, поэтому на втором этаже нам не нужен такой мощный нагрев, а следовательно можно использовать в качестве теплого пола нагревательный мат с мощностью 150-160 Вт/м².

Если у вас еще остались вопросы задавайте. С радостью отвечу. Жду ваши комментарии.

Устройство теплого пола в частном доме

При создании обогреваемого пола в загородном доме можно столкнуться с некоторыми сложностями.

При обустройстве отопления не стоит использовать металлические трубы – они подвергаются коррозии, чем уменьшают срок эксплуатации, приводят к протечкам. Лучше использовать альтернативные варианты: полибутиленовые, металлопластиковые трубы – срок использования достигает 50 лет.

Для функционирования системы водяных теплых полов придется приобрести коллекторный шкаф, соответствующие запчасти к нему. Коллекторный ящик устанавливают ближе к центру помещения в нижней части стены, что обеспечит равномерный нагрев пола.

Подключение к коллектору

Внимание! Если коллектор находится на первом этаже, то для водяного пола на второй этаж трубы выводят выше верхней ветки, а на каждую трубку устанавливают автоматический воздухоотводчик – система не завоздушится, будет правильно функционировать. К нему подключают подающую и возвратную трубу

Функция первой трубы – подача горячего теплоносителя в систему контуров, а второй – перемещение остывшей воды к котлу, где та снова подогревается. Чтобы вся система домового отопления работала, устанавливают насос, который перекачивает воду

К нему подключают подающую и возвратную трубу. Функция первой трубы – подача горячего теплоносителя в систему контуров, а второй – перемещение остывшей воды к котлу, где та снова подогревается. Чтобы вся система домового отопления работала, устанавливают насос, который перекачивает воду.

Особенности и конструкция водяного теплого пола

Система водяного теплого пола может быть установлена в спальне, на кухне и в других комнатах. Технология подразумевает использование в качестве теплоносителя горячую воду, которая циркулирует по трубам под напольным покрытием. Устройство теплого пола такого типа может быть совместимо с любым видом котла, вне зависимости от топлива. При желании можно запитать представленную обогревательную систему от централизованного отопления. Делать это можно по предварительному соглашению с рядом разрешительных органов. Система теплого водяного пола состоит из:

• Металлополимерных или полимерных труб;
• Гидроизоляционного слоя и теплоизолирующих материалов;
• Фитингов, с помощью которых можно подключить отопительные трубы и распределительный шкаф, в котором размещаются вентили и регуляторы;
• Демпферной ленты;
• Крепежных элементов (скоб, якорей, планок);
• Термостата;
• Циркуляционного насоса.

Технология укладки труб водяного теплого пола может быть двух видов:

• Змейкой – двойной или одинарной;
• Спиралью (ракушкой или со сдвинутым центром).

Представленная система теплых полов имеет свои преимущества и недостатки. Плюсы выражены в:

• Сравнительно невысокой стоимости монтажа – обустроить теплый дом своими руками с помощью такой системы можно при относительно небольших затратах (при наличии системы индивидуального отопления);
• Технология водяного теплого пола может быть установлена совместно с любым финишным покрытием;
• Возможности автономной работы – система не зависит от перебоев электоэнергии;
• Экономии тепловых затрат. Например, если делать теплый пол на кухне или в спальне, это поможет сэкономить до 30% энергии.

Стоит отметить, что при правильной эксплуатации, срок службы водяного пола может быть более 30 лет.

Наряду с этим, представленная система, размещенная в спальне, на кухне или в любой другой комнате имеет определенные недостатки. Минусы заключены в:

• Длительном и достаточно сложном монтаже;
• Неудобствах, связанных с кропотливой укладкой;
• Необходимости армирования труб и стяжки;
• Необходимости обязательного использования гидроизоляционного слоя (его нужно делать из полиэтилена).

Порядок монтажа

Рассмотрим укладку электрического теплого пола без стяжки. Это вариант, который подходит для большинства разновидностей.

Порядок действий:

1. Полная очистка чернового пола. Удаляют старое напольное покрытие, дощатый настил (можно его не удалять, но уровень пола будет изменен). Осматривают поверхность, убирают все крепежи и прочие детали.
2. Заделывают трещины и выбоины чернового пола.
3. Укладывают слой теплоизолятора. Можно застелить комнату пеноплексом, или использовать готовые маты для теплого пола. Они нужны только для греющего кабеля, все рулонные разновидности кладут на ровны слой теплоизолятора.
4. Укладывают стеклосетку, фиксируя ее на утеплителе двусторонним скотчем.
5. По заранее выбранной схеме укладывают греющий кабель.
6. Подключают кабель и датчик температуры к блоку управления, установленному на стене в непосредственной близости от нагревательного элемента (это позволяет уменьшить сопротивление провода).
7. Подают питание и проверяют работу системы. Если нареканий нет, производят укладку листовых материалов (фанера, ДСП или ОСБ).
8. Выполняют укладку напольного покрытия.

Представлена общая схема работ. Возможны дополнительные процедуры, которые приходится выполнять в помещениях со сложной конфигурацией или проблемами с черновым полом.

Нюансы обустройства

Так как правильно сделать водяной пол? Этот вопрос более чем актуален, ведь если сделать все как надо, то можно полностью отказаться от других типов отопительных систем. Последние используется нехотя, так как способны испортить внешний вид любого помещения. При этом появляется возможность использования высоких окон и отапливания только тех помещений, которые используются (для этого просто необходимо включить один из необходимых контуров). Это позволяет сэкономить на расходах теплоносителя и его обогреве.

Способов укладки всего три:

На грунт.

На стяжку.

На деревянную поверхность.

Наиболее часто используется укладка на поверхность бетонной стяжки. Старое деревянное покрытие удаляется и на бетонное основание заливается небольшой слой цементной стяжки. Если отдать предпочтение водяным контурам, то понадобится черновой слой стяжки. Он очень эффективен при обогреве поверхности пола. На черновой слой монтируются трубы, которые потом заливаются финишным слоем стяжки. После этого можно приступать к установке напольного покрытия. Если такой опыт отсутствует, следует найти несколько поэтапных схем, которые помогут разобраться даже новичку.

Укладка элементов в такой «пирог» потребует от системы большой мощности. Ведь весь этот слой нуждается в прогреве так же, как и само напольное покрытие. В этой системе горячую воду используют в качестве теплоносителя. Эти моменты следует учесть еще на этапе планировки.

Рекомендуется рассмотреть одну из наиболее распространенных технологий по укладке теплого пола дома своими руками – на грунт. Для начала следует удалить верхний слой грунта, установить подушку из мелкого щебня и песка. Так же понадобится качественный гидроизоляционный слой. Для этого используется мембранное покрытие или рубероид.

Комбинированная система

Комбинировать два вида отопления можно следующим образом:

• тёплый пол дополнительно к радиаторам;
• тёплый пол в качестве основного источника отопления, а радиаторы как вспомогательный.

Нагревание воздуха радиатором и системой теплого пола

Часто для обеспечения комфорта в двухэтажных частных домах, тёплый пол на первом этаже применяют в качестве основного источника обогрева, а верхний этаж или мансарду отапливают радиаторами. Такая комбинация позволяет в полной мере воспользоваться преимуществом двух систем. В спальнях можно регулировать температуру в ночное и дневное время. А на первом этаже хорошо прогревает помещение.

Если теплопотери помещения большие, то устраивают комбинированную систему.

Преимущества скрытого отопления

Одна сторона привлекательности систем тёплого пола заключается в скрытии инженерных коммуникаций. Гармонию интерьера не нарушат ни радиаторы, ни отопительный трубопровод, ни запорная и регулировочная арматура. Однако это не единственный плюс скрытности системы отопления.

Если в жилых комнатах трубы не проходят через перекрытия стены и по ним, это сильно облегчит проведение отделочных работ. Для выравнивания и нанесения декоративных материалов доступна вся плоскость стен, к тому же отсутствуют трудности с подрезкой напольного покрытия, нет необходимости скрывать проход труб при установке натяжных потолков. Особенно выгодно отсутствие видимых коммуникаций при смене планировки.

Помимо эстетических преимуществ есть и технические: равномерный нагрев пола создаёт оптимальную схему распространения тёплого воздуха. Поскольку основной упор делается не на конвекционную передачу тепла, а на его прямое излучение, пропадает необходимость прогревать верхнюю необитаемую зону.

Технология обустройства

Необходимые условия:

• Монтаж приведет к подъему пола минимум на 10 см.
• Не стоит экономить, монтаж теплого пола, а также внешнее утепление позволит сэкономить на отаплении.
• Заранее выбрать покрытие на систему теплого пола.
• Датчики для регулирования температуры устанавливают в каждой комнате, для экономии.
• После заливки стяжки прокладывать систему начинают через 3 недели.

Пример обустройства теплого пола, используемый чаще всего:

1. Обеспечение теплоизоляции в зависимости от выбранной схемы отопления.
2. Создание гидроизоляции. Установка тонкой пленки, которая не позволит попасть влаге.
3. Монтаж труб, предварительно внимательно рассчитать необходимое их количество, а также скрепить их специальными шинами, чтобы при заливке бетона для стяжки не повредить их системе.
4. Начинать работу по укладке с периферии и двигаться к середине комнаты, идея основана на теории тепловой модуляции.
5. Заливка стяжки.
6. Установка пола.
7. Финишное покрытие.

Схема укладки

Теплый пол — за и против

Наиболее весомое преимущество современной системы обогрева типа «теплый пол» заключается в существенной экономии на отоплении. Помимо этого, очевидные плюсы представленной системы выражены в:

• Высоком уровне теплового комфорта;
• Относительно низкой температуре нагревательных элементов;
• Отсутствии громоздких радиаторов, требующих дополнительного декорирования для визуальной «маскировки»;
• Широком наборе функций терморегулирования;
• Длительном сроке эксплуатации (до 30 лет);
• Возможности быстро делать ремонт локальных неисправностей.

Наряду с этим, система теплых полов имеет свои минусы. Они выражены в том, что:

• При длительном нахождении в помещении (спальне, кухне, гостиной) с высокой температурой напольного покрытия, теплый пол может спровоцировать обострение сосудистых заболеваний ног;
• При использовании дополнительного покрытия в комнатах, показатель коэффициента сопротивления теплопередачи материала не должен превышать 0,15 м2*К/Вт;
• Теплый пол в квартире нагревается не мгновенно, и для того, чтобы полностью нагреть помещение, некоторым его разновидностям нужно будет около 10-12 часов;
• Имеется необходимость в поднятии пола при монтаже на 6-10 см;
• Теплый пол на кухне, как и в прочих комнатах, может негативно повлиять на установленную сверху пластиковую мебель, которая при нагревании может выделять вредные летучие соединения.

Разновидности

Существует две основные разновидности электрического теплого пола:

резистивный (греющий) кабель;

инфракрасный теплый пол.

Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.

Рассмотрим их по отдельности:

Греющий кабель

Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.

В продаже есть две разновидности греющих кабелей:

собственно резистивный кабель;

нагревательные маты.

Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.

Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.

Инфракрасный

Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.

Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.

Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.

В продаже имеется два вида:

стержневой;

пленочный.

Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.

С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.

Укладка труб

Подборка правильного шага между витками труб и расчет длины труб позволит грамотно рассчитать количество тепла, распределяемого по помещению. Если удачно рассчитать эти параметры, то экономия средств гарантирована.

Требования для рационального использования конструкции:

• Длина жидкостного контура находится в районе 70-и метров, желательно не больше.
• Чередование холодного и горячего потоков воды приводит к экономичному использованию воды.
• Определение расположения мебели, где пол не нуждается в обогреве. Расчет шага между витками труб и придерживание расстояния при монтаже системы.
• После разогрева труб до максимальной отметки, температура сбавляется на 20 градусов. Этот ход позволяет экономить больше, сохраняя при этом нужную температуру помещения.
• Исключение импровизации и четкое следование инструкции.

Отсутствие испытаний системы отопления

После монтажа тёплых полов нужно провести испытания. В простонародье говорят опрессовку. Это когда в систему отопления закачивают воду или воздух с избыточным давлением и проверяют утечки.

Мы опрессовываем все системы, которые монтируем: отопления, водоснабжения и канализации

Если в систему закачивают воздух, то такую опрессовку называют пневматической, если закачивают жидкость (обычно это вода), то такие испытания называют гидравлическими.

Когда закачивается жидкость, то утечку лучше видно, чем при опрессовке воздухом. Существенный минус появляется зимой, система может размёрзнуться.

У нас были случаи, когда зимой опрессовку утепленной шведской плиты автомобильным компрессором делали

Или воду в отопление закачали весной, а дом не доделали до зимы и воду нужно сливать. Потом кто-то просверлил трубу и промолчал. Вы закончили ремонт, заполняете систему, а она течёт. А плитка или ламинат уже уложены.

Лучше когда система отопления стоит под давлением, и если кто-то просверлит трубу, сразу увидишь на манометре, что упало давление.

Такие ошибки намного проще исправить на этапе строительства, чем когда отделка уже сделана.

Чтобы не повредили трубу водяного тёплого пола при заливке стяжки, создайте в ней удвоенное рабочее давление. Это спасёт трубы от сминания или передавливания.

Почему возник такой вопрос?

Как бы смешно это не звучало: всему виной глобальное потепление и взгляд на Западные страны.

Расчетная температура для отопления в Москве –25оС в течение 5 дней. Такой температуры не было много лет и Заказчики частных домов стали делиться мнением, что радиаторы не работают, а значит не нужны.

Теплый пол обходится в 3 раза дороже радиаторов. Поэтому это мнение подхватили строители и последние 5 -7 лет уверенно пропагандируют отказаться от радиаторов совсем.

Но в этом вопросе есть 2 нюанса, которые они не учитывают:

На сколько лет вы строите дом?

Мои Заказчики часто говорят, что у соседа отопление теплыми полами успешно работает

Но ни Заказчик ни сосед не берут во внимание период времени

Если речь идет о краткосрочной перспективе 3-5 лет, то радиаторы в таком случае действительно не нужны. Но дом строят на более долгий срок.

В строительных нормах отопление считается эффективным, если отапливает дом в течение 50 лет. Для Москвы минимальная температура за 30-50 лет -25оС. И даже если за последние 5 лет такой температуры не было, то это не значит что её не будет в ближайшие десятилетия.

Поэтому, я как специалист, проектирую комбинированную систему радиаторов и теплых полов. Мы обязаны предусмотреть радиаторы, как резерв, чтобы в холодную зиму дом не промерз.

Нам не нужно «отапливать дом»

Отапливать дом – некорректный термин.

Весь нюанс в том, что мы должны поддерживать в каждой комнате свою температуру. Нам нужно отапливать каждое помещение в отдельности. В котельной, гараже, кладовой достаточно поддерживать +15оС. В спальне +23оС, в санузлах и ванных +25оС.

Действительно, если рассчитать дом как единое пространство –теплого пола для отопления вполне хватает, но на практике нам нужно отапливать только те помещения, которые граничат с наружными стенами и окнами.

Например, внутренние коридоры, холлы и кладовые в доме 250 м2 часто составляют около 50 м2, но их не нужно обогревать совсем.
