Технология укладки электрического теплого пола под плитку своими руками (видео)

Подготовка поверхности

Убедитесь, что монтажные работы теплого пола подошли к концу. Система работает исправно и она прошла испытания/опрессовку. Основание под плитку должно быть сухим и ровным.

Класть кафель на стяжку намного проще. Для этого постарайтесь залить ее по уровню. В таком случае плиточный слой будет минимальным. Любые загрязнения и наплывы раствора удаляются.

Очищенная и подготовленная стяжка покрывается грунтовкой. Рекомендуется использование грунтовки глубокого проникновения. Спустя два часа, поверхность грунтуется повторно для лучшей адгезии плиточного клея.

Важно! Не забудьте отключить обогрев теплого пола. В противном случае клей резко высохнет и он не будет удерживать плитку.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Приготовление клея

После разметки приготавливается плиточный клей. Замес делается исходя из рекомендаций производителя. В замешиваемую емкость наливаете воду. В нее добавляете смесь заданной пропорции.

Если сделать наоборот, то клей возьмется комком, который сложно разбить. Перемешивается плиточный клей строительным миксером. Готовая консистенция должна напоминать сметанообразную массу.

Проверьте качество клея: наберите смесь на шпатель, он не должен стекать или падать при наклоне шпателя. Смесь должна удерживаться на шпателе.

Обратите внимание
После приготовления плиточного клея дайте ему время для отдыха на протяжении 15 минут. После этого времени повторно перемешайте клей.. При отсутствии практики скорость кладки плитки будет маленькой

Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка

При отсутствии практики скорость кладки плитки будет маленькой. Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка.

Выбор тёплого пола под плитку

Несмотря на то, что мы останавливаемся лишь на тёплом поле, работающем от электрической сети, список различных решений остаётся широким.

Любое строительство, в том числе и тёплого пола, начинается с покупки инструмента и материала. Прежде всего, вам нужно выбрать комплектующие для системы тёплого пола, которые могут продаваться готовыми наборами. Купить готовый набор – одно из лучших решений, ведь вам не придётся заморачиваться о совместимости компонентов и прочих тонкостях.

Электрические полы бывают разными: отдельные кабеля, укладываемые на подложку, инфракрасные системы, но если вы пришли сюда с вопросом о том, как установить теплый пол под плитку, то лучшим решением для вас станут электрические маты.

Укладка плитки

Монтаж электрического теплого пола под плитку завершает укладка кафеля. Укладка плитки на тёплый пол производится также, как и на обычный бетон, однако вам придётся приобрести специальный плиточный клей, предназначенный для тёплого пола. Здесь сложно выделить лидера среди производителей, но стоит сказать, что лучше взять дорогой клей известного бренда, чтобы позже плитка не начала отваливаться.

Следующий этап – это подгонка плитки. Старайтесь класть плитку так, чтобы на открытых участках помещения находились целые плитки, а в скрытых, например, под ванной, можно уложить обрезки. Резать плитку стоит болгаркой, либо специальным плиткорезом в мастерской. Если вы всё же решили пилить болгаркой, то делать это стоит в другой комнате, чтобы не пылить на нагревающий элемент.

Будьте осторожны и обязательно используйте защитные очки, чтобы защитить себя от пыли и осколков, также рекомендуем надеть респиратор. После распила, края плитки могут получиться неровными, но это легко исправить, используя напильник или надфиль.

Приготовьте плиточный клей, смешав сухую смесь с водой по инструкции.

Начинайте класть плитку от угла, нанося плиточный клей зубчатым шпателем на нагревательный элемент. Следите за тем, чтобы раствор заполнил все пустоты среди кабеля, сетки или ленты. Толщина клея должна быть не меньше 5 мм.

Чтобы ровно установить плитку в угол, применяйте специальные крестики, укладывая плитку следите за уровнем горизонта и равномерностью промежутков между плитками. После того, как вы установили первую плитку в угол, обложите её крестиками и приступайте к следующим плиткам.

После того, как вы уложили плитку, не торопитесь вынимать крестики и подождите то время, которое производитель клея указал на упаковке. После того, как плитка высохнет, промажьте затиркой щели между плиткой, используя шпатель. На этом вы завершите свою работу, а пример готового результата вы можете увидеть на фото.

Помните, что включать тёплый пол не следует до того момента, пока всё тщательно не просохнет. Тоже касается и бетонной стяжки, которая сохнет порядка полумесяца, а иногда и дольше.

Теперь вы знаете, как сделать электрический теплый пол под плитку своими руками, однако нужно рассказать ещё о некоторых моментах. Вы можете не укладывать тёплый пол в те места, где вы собираетесь установить мебель, кроме того, некоторая мебель может рассохнуться под воздействием тепла, однако это очень редкие случаи. Укладывая этот пол, стоит также подумать о том, сколько электроэнергии он будет потреблять.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Паспорт TIM TIM JH-1036 pasport-smesitelnogo-uzla-tim-jh-1036.pdf

Паспорт близнеца Profactor PF MB 841 pasport-mb_841_nasosno_smesitelnyj_uzel.pdf

Как я приспособил смесительный узел TIM JH-1036 для теплого пола. Сколько стоит и где купить оборудование для теплого поля TIM — Смета
Как настроить байпас смесительного узла TIM JH-1036

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Кладка плитки

Приготовленный клей наносится зубчатым шпателем на плитку и основание.
Образующиеся борозды придадут лучшей адгезии.
Клей на пол нанесите сразу на 1 м2 ровным шпателем тонким слоем.
На кафель клеящая масса наносится зубчатым шпателем.
Хорошо промазываются края и середина.
Плитку прикладываете к полу по разметке.
С небольшими усилиями прижимаете кафель к полу.
Обязательно прикладывается уровень. Уровнем измеряется кафель во всех положениях: по горизонтали, вертикали и диагонали.
Рядом укладываете еще несколько плиток. Выставляете их строго по уровню по горизонтали.
Между плитками помещаете крестики, формирующие равномерный и одинаковый шов.
При нажатии на кафель часть клея будет выходить в шов. Его необходимо сразу удалять.
Если клеящий состав попал на лицевую сторону плитки удалите его влажной тряпкой.

Обратите внимание

Между стеной и облицовкой оставляется зазор до 20 мм. Он необходим в качестве деформационного шва.

После укладки плитки и застывания клея все крестики аккуратно удаляются. Пока клей полностью не схватился, убедитесь, что в швах отсутствуют остатки смеси. В противном случае затирка будет плохо удерживаться.

При кладке возле стен, труб и других элементов необходима подрезка. Для резки используется плиткорез ручной или автоматический. Все срезы должны быть ровными и без зазубрин.

Электрическое отопление

Кабельные секции или маты подключают к терморегулятору. В данный прибор выводят сетевые кабели и проводник термодатчика. Схема подключения имеется на обратной панелиустройства. Перед тем как закрыть кабельный пол стяжкой или клеевым раствором систему необходимо протестировать. Как включить электрический тёплый пол?

На терморегуляторе выставляют температуру для нагревательных элементов.
Проверяют работу кабеля.
При обнаружении холодных участков, систему отключают, выясняют причину отсутствия обогрева. Возможно, соединение матов или секции было выполнено неверно.

Рекомендуем: Как установить тёплый пол Q-Term?

При положительных результатах, систему отключают. На электрические элементы наносят стяжку или плиточный клей. Оставляют раствор до полного высыхания. Укладывать плитку можно через 10-14 дней.

Через сутки проводят затирание швов. Включать напольный обогрев можно после полного высыхания растворов. Температуру нагрева пола повышают постепенно.

При эксплуатации жидкостного тёплого пола необходимо провести опрессовку системы, наполнить её теплоносителем и включить котёл. Для кабельного обогрева требуется выждать пока стяжка или плиточный клей высохнут. Термоплёнку подключают сразу после облицовки пола. Прогрев системы отопления осуществляют постепенно, в течение 48 ч.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Приготовление клея

Обратите внимание

После приготовления плиточного клея дайте ему время для отдыха на протяжении 15 минут. После этого времени повторно перемешайте клей.

Укладка теплого пола под плитку

Для того чтобы процесс укладки прошел максимально быстро стоит заранее изучить основные моменты монтажа, подобрать инструменты, а также проверить состояние электросетей дома.

Материалы и инструменты

Выбирая для обустройства системы отопления под плитку термоматы, заранее приобретаем:

Набор термоматов (нагревательный мат, терморегулятор, термодатчики, инструкция по эксплуатации).
Теплоизолирующий материал пенофол. Это полотно из вспененного полиэтилена и фольги на самоклеящейся основе. Его выстилают на бетонную поверхность прежде чем зафиксировать нагревательные маты. Цель — минимизировать потери тепла.
Инструменты: рулетка, строительное лезвие, зубчатый шпатель, крестообразные распорки для укладки декоративной плитки, смесь клеевая плиточная и готовый состав для затирки, плоскогубцы и отвертка, строительный уровень.
Плитка половая.

Замеры и чертежи

Важный пункт из перечня алгоритма действий по обустройству теплого пола под плитку — разработка схематического изображения с пометками прокладки проводов или термостатов.

При разработке схемы важно помнить определенные рекомендации:

отрезок от стены до термоматов составляет десять сантиметров;
в точках локализации тяжелых предметов нагревательные элементы не прокладывают (недостаток теплоотдачи приводит к нормальной эксплуатации всей системы).

После того как план намечен, рассчитывают требуемый объем материалов.

Проводя расчет, учитывают следующие моменты:

климат проживания (в регионе с холодным климатом климата выбирают более мощные системы);
если электрический теплый пол эксплуатируется как главный источник отопления, мощность системы увеличивается в несколько раз от расчетной;
учитывается наличие и качество утепления стен, пола и потолка;
показатель площади и высоты помещения, которое необходимо обогреть.

Существуют определенные параметры мощности системы теплого пола: для отапливаемых комната 150-180 Вт на каждый метр квадратный, а для неотапливаемых помещений показатель мощности соответствует 250 Вт на каждый квадратный метр.

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

Теплый пол должен быть одного уровня с остальными поверхностями в доме.
Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:

Поэтапная укладка плитки

Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
Крестики можно удалить только после полного выравнивания поверхности.
После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

Клей, предназначенный для укладки плитки на теплый пол.
Затирка для швов.
Шпатель мягкий резиновый.
Шпатель металлический зубчатый.
Пластмассовые крестики.
Уровень.
Резак для плитки.
Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

Нагревательный резистивный кабель

Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м2 вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м2 расчет будет выглядеть следующим образом:

140:9=15,6 Вт/м.

В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:

100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.

140 Вт/м2: 20 = 7 Вт/м – необходимая погонная мощность кабеля.

Саморегулирующийся кабель

Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.

Саморегулирующийся кабель для теплого пола

Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

Нагревательные маты

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.

Нагревательные маты позволяют намного ускорить процесс монтажа

Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.

Выбор термостата

Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).

Непрограммируемый и программируемый терморегулятор

Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.

Выбор теплоизоляции

Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.

Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.

Особенности монтажа

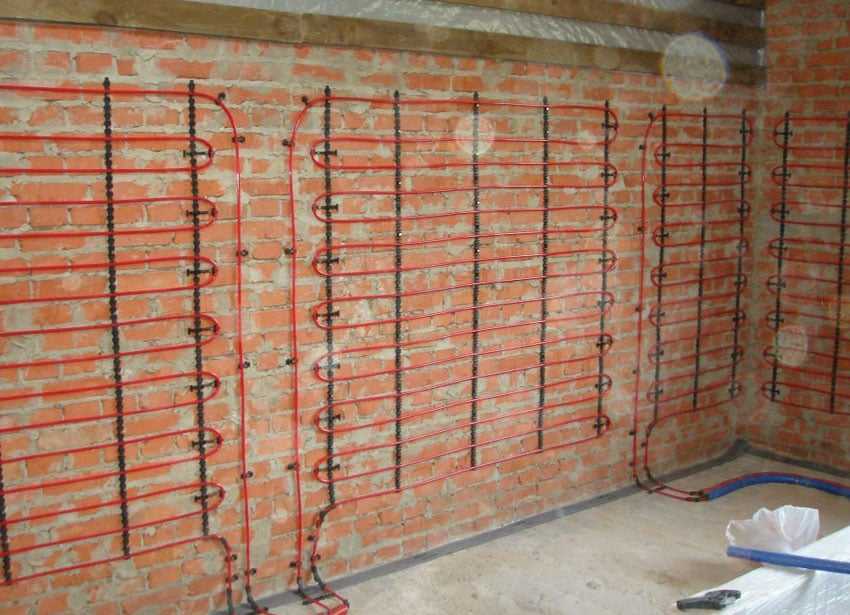

Контур водного пола к стенам крепится по такому же принципу, как и на пол. Если такая система в полу уже установлена, можно врезаться в нее, в противном случае подачу воды придется вести от котла. Трубы лучше всего использовать металлопластиковые, чтобы в местах соединений не создавать смесительные узлы больших размеров. Систему можно закрывать гипсокартонными листами или штукатурным раствором. В обязательном порядке устраивается теплоизоляционный слой, для чего применяют изолон. Закончив монтаж, систему проверяют под давлением, наносят штукатурку, не забыв установить термодатчик и армирующую сетку, предохраняющую стены от появления трещин.

Пленочный теплый пол на стену устанавливается следующим способом. Панели предварительно собираются в единую сеть. Если предстоит обогревать большую площадь, вместо пленки следует устанавливать стержневые элементы. Панель в готовом виде наклеивается на утеплительный слой специальным клеем, устойчивым к воздействию температур.

Вся собранная конструкция фиксируется с внутренней стороны гипсокартонного листа, который крепится на стену обычным порядком. Чтобы усилить тепловую отдачу, на противоположную сторону стены перед инфракрасными панелями рекомендуется уложить пленку с фольгированной поверхностью. Эффективность работы таких отопительных систем можно повысить, оклеив стены обоями на вспененной полиэтиленовой подложке.

Стержневые элементы монтируют по аналогии пленочных систем. В связи с тем, что на поверхности создается более высокая температура, смежные стержни следует устанавливать с шагом в десять – пятнадцать сантиметров.

Монтаж теплого пола на стену

Разница в монтаже ИК-пленки и стержней в том, что второй вариант листов системы более жесткий. Но по стержням можно пропустить большую электрическую мощность, что позволит обогревать просторные помещения.

Есть два момента, которые следует учесть при устройстве такого отопления – мощность предохранительной автоматики, установленной в доме, и монтаж термостата, чтобы система не работала постоянно.

Проще всего в стенах устроить электрические кабельные системы отопления. В качестве утеплительного слоя используется полиэтилен с фольгированным покрытием. Нагревательные элементы крепятся по армированной стеклоткани с помощью клея.

Кабель можно уложить змейкой либо улиткой, в обязательном порядке устанавливаются термодатчик и защитно-пусковое устройство. Сверху систему отопления можно укрыть гипсокартонным материалом.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

основание;
теплоотражающий материал;
карбоновые маты;
бетонная стяжка или плиточный клей,
покрытие.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.
