Укладка теплого пола под плитку

Разновидности электрических теплых полов

Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:

• кабельная;
• с применением инфракрасной пленки;
• электрические маты.

• Кабельные
• Инфракрасная пленка
• Маты

Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».

Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.

Кабельный

Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:

1. нагревательный кабель нужной длины, предлагается в бухтах;
2. теплоотражающий материал, который будет использоваться в качестве подложки;
3. специальное крепление, позволяющее зафиксировать провод в разных точках.

Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

• 2х10 мм для тока 16 А, при мощности 3,5 кВт;
• 2х1,5 мм: 19 А; 4,1 кВт;
• 2х2,5 мм: 27 А; 5,9 кВт.

Алюминиевый кабель:

1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.

Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

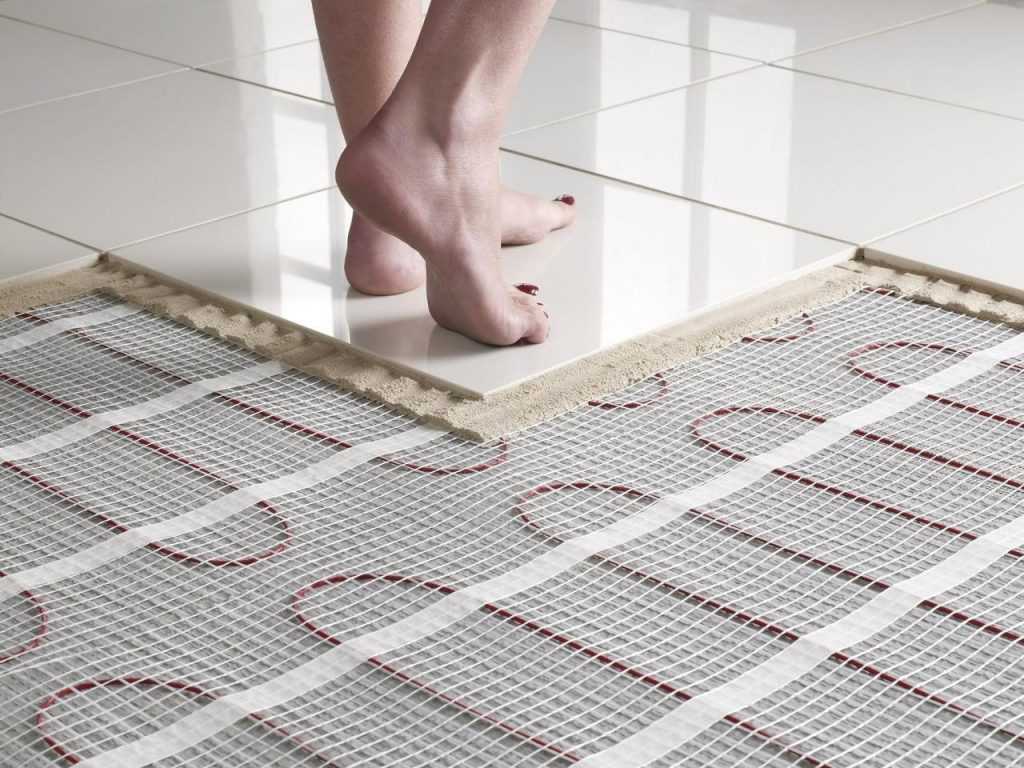

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.

Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.

Лучшие производители

Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:

• Devi;
• Fenix;
• Caleo;
• Energy;
• Теплолюкс.

Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.

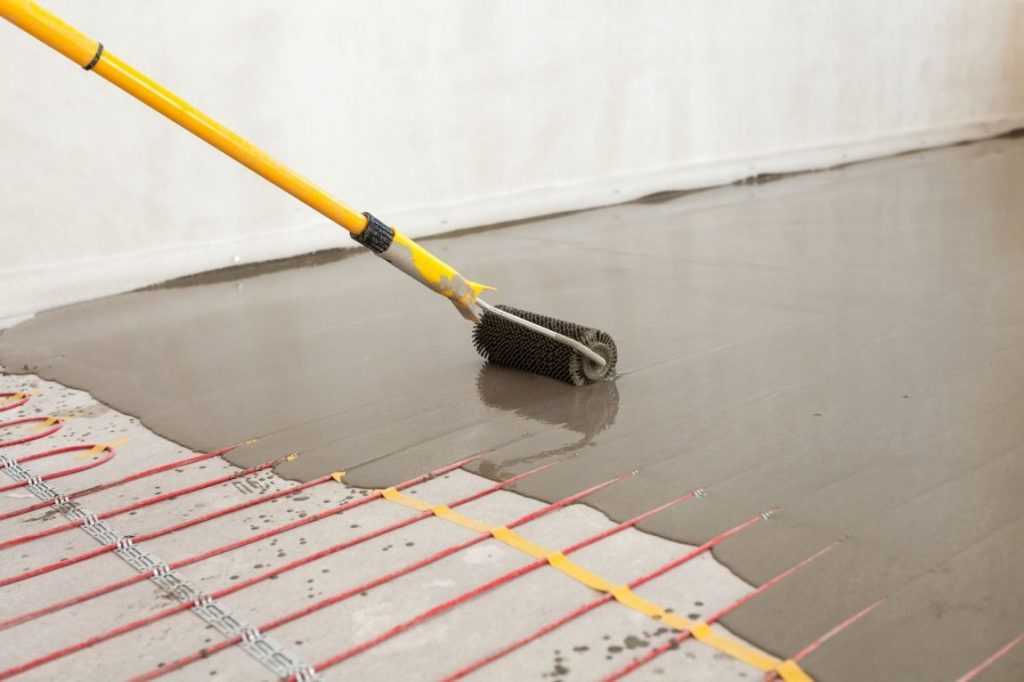

Как правильно смонтировать стяжку

Тёплый пол должен защищаться стяжкой. Чтобы правильно смонтировать конструкцию, рекомендуется выполнить следующий алгоритм:

1. Мокрая стяжка:

• Замешивается из цемента (15% – 18%), песка – до 75% и воды (по консистенции).
• При монтаже стяжки, следует предварительно разложить армирующую сетку с габаритом ячейки от 50 х 50 мм до 100 х 100 мм и диаметром прутка от 3 до 4 мм.

• Стяжка замешивается миксером, до достижения однородной пластичной массы.
• После устройства конструкции, рекомендуется обеспечить влажные условия для её быстрого набора прочности.

1. Полусухая стяжка:

• Для устройства конструкции, рекомендуется обратиться к профессионалам.
• Требуется специальная машина для замешивания ингредиентов и подачи готовой смеси на монтажной горизонт.
• Для разглаживания уложенной смеси применяется лопастное устройство («вертолёт»).

• Уровень стяжки контролируется с помощью лазерного метрологического оборуования кругового действия.
• Для повышения прочности конструкции, в смесь добавляется арамидные волокно, обеспечивающее внутреннее структурное армирование.

Сухая стяжка с керамзитовой засыпкой и укладкой асбоцементных элементов пола не подходит при монтаже греющих кабелей или матов, так как существует высокий риск вибраций и просадки материалов. Это вызовет нарушение нормальной работы кабеля, его повреждение и короткое замыкание.

Плитка должна монтироваться только по выровненному основанию. Учитывая, что клей для керамогранита имеет высокие прочностные и физико-механические характеристики, допускается маскировать греющие кабели с помощью данного состава. Однако, эксперты не рекомендуют выполнять данную процедуру, так как это приведёт к повышенным затратам владельца недвижимости.

Чтобы не допустить грубых ошибок при монтаже тёплого пола под плитку своими руками, рекомендуется заранее ознакомиться с видео уроками и мастер-классами от профессионалов, а также учесть все требования к монтажному процессу. Рекомендуется также приобретать только качественное греющее оборудование от проверенных поставщиков.

Водяной теплый пол

При данном способе обогрева передача тепла происходит с помощью горячей воды, циркулирующей по трубопроводу, расположенном на полу. Специальный насос осуществляет подачу воды из коллектора в трубу. Данная система позволяет отопить даже самое большое помещение, причем сделать это можно вне зависимости от отопительного сезона.

Основные составные части водяного пола — трубы (металлопластиковые, полиэтиленовые или полипропиленовые) и узел смешивания теплоносителя. Система трубопровода прячется в цементно-песчаную стяжку.

Узел смешивания являет собой систему, состоящую из насоса, коллектора и термостатического смесителя. Он необходим для того, чтобы контролировать температуру пола.

1. Бетонное основание

2. Слой гидроизоляции

3. Теплоизоляционный слой, препятствующий передаче тепла бетонному основанию и отдающий тепло верхнему покрытию пола

4. Система трубопровода

5. Прослойка из цементной стяжки

6. Напольное покрытие

  МДФ панели: состав, размеры, плюсы и минусы, особенности монтажа

Нагревательные маты-коврики. DEVIdry™ 100.

Для тех потребителей, кто хочет, чтобы под ногами был всегда тёплый ламинат, паркет, линолеум, но не хочет связываться при устройстве электрического «тёплого пола» с мокрыми процессами (заливка мата самовыравнивающейся стяжкой и т. п.), существуют нагревательные коврики с нагревательным кабелем, расположенным внутри них. Эти коврики устанавливаются так называемым «сухим способом». Достаточно подобрать комплект ковриков требуемого размера, расстелить их на запланированной площади обогрева, соединить друг с другом очень удобными встроенными электрическими разъёмами (IP X7) и подсоединить к терморегулятору «сложенный паззл» одним единственным кабелем. После этого можно сверху накладывать ламинированный паркет или другое подходящее покрытие пола, для технологии укладки которого не требуется замешивать цементно-песчаную смесь. Нагревательные коврики будут выполнять роль подложки, звукоизоляции и, конечно, создавать желанный комфорт подогреваемого пола.

Одним из самых популярных представителей таких греющих ковриков является DEVIdry 100, выпускаемый датской компанией DEVI.

Рис. 4. Нагревательный коврик DEVIdry 100 с удельной мощностью 100 Вт/м².

Установка DEVIdry 100

Для установки DEVIdry 100 не нужны специальные навыки по монтажу системы обогрева покрытия пола. Отдельные коврики раскладываются на ровную поверхность основания, которое должно иметь хорошую теплопроводность. Для точной подгонки размеров ковриков под существующую конфигурацию обогреваемой площади обрезается до нужного размера их периферийная часть, где отсутствует нагревательный кабель. После соединения ковриков друг с другом плоскими электрическими разъёмами напрямую или специальными кабелями-удлинителями DEVIdry Х25, Х100, Х200 получаем готовую систему — электрический мат для прогрева пола. Оставшаяся необогреваемая площадь помещения заполняется разрезаемыми 8 мм матами-заполнителями DEVIdry FM площадью 1, 2 и 4 м².

Собственно коврики представляют собой отдельные модули шириной 1 м, длиной от 1 до 5 м, и площадью обогрева соответственно от 0,4 до 4,4 м2 с обрезаемой холодной периферийной зоной для подгонки под размеры помещения. Конструктивно DEVIdry 100 имеет встроенный одножильный нагревательный кабель, уложенный змейкой на теплоизолирующее основание, и состоит из нескольких слоев, заламинированных в единое целое. Нагревательный кабель уложен с шагом 4,5 см на теплоизолирующую подложку (пенополипропилен) через разделительные слои из алюминиевой фольги и полиэтиленовой пленки. Сверху кабель закрыт защитным слоем с покрытием из вспененной резины. При толщине 8 мм модульные коврики являются хорошим звуко- и теплоизолирующим материалом с удельной теплопроводимостью 8 Вт/(м2•К). Рекомендуемое термическое сопротивление покрытия: 0,18 м2•К/Вт.

Как и для классического «тёплого пола» с обычными нагревательными кабелями или тонкими матами, не следует устанавливать на обогреваемые площади мебель без ножек. Один монтажный вывод рассчитан на максимальный ток нагрузки 10 А. Соответственно, максимальная обогреваемая площадь составляет 23 м2. Комфортная температура на поверхности пола должна быть 25-26 °С. Производители деревянных полов ограничивают максимальную температуру на поверхности значением 27 °С. Для выполнения этого требования терморегулятор должен иметь опцию «ограничение максимальной температуры пола». Датчик расположен в толще мата, где температура выше, чем на поверхности покрытия пола. Поэтому рекомендуется выставить ограничение максимальной температуры 32…40 °С для мягких пород древесины (сосна) с толщиной покрытия 7…20 мм соответственно и 31…38 °С для твёрдых пород (дуб) с толщиной 7…25 мм соответственно. В системе DEVIdry применены экологически безопасные материалы, прошедшие гигиеническую, а также пожарную сертификацию. Срок гарантии — 5 лет.

Карбоновый стержневой мат

Потребителю предлагается ещё один вид нагревательных изделий — так называемой карбоновый стержневой мат. Он подходит под любые покрытия, если соблюдать требования к значению удельной мощности, приведённые в пп. 3.1 (см. рис. 5).

Рис.5. Карбоновый стержневой мат

Этот вид нагревателя представляет собой углеродные стержни, закреплённые «лесенкой» между двумя сетевыми проводниками «фаза» — «ноль». В сущности — тот же тонкий нагревательный мат, в котором классический тонкий нагревательный кабель заменён углеродными тепловыми излучателями с очень слабой корреляцией между мощностью теплоотдачи и температурой стержней.

Укладка термоизоляции

Перед тем, как укладывать теплый пол под плитку, позаботьтесь о термоизоляции. На этом этапе нужно также быть ответственным, ведь правильно уложенный утеплитель сэкономит больше тепла и денег.

Мы уже говорили выше, что пенофол – один из лучших термоизолирующих материалов, поэтому расскажем о его монтаже более подробно. Если пенофол покрыт фольгой с одной стороны, то вторая, скорее всего, имеет двусторонний скотч, что позволит легко закрепить материал на бетоне. Если вас интересуют подробные характеристики материала, то стоит сказать, что коэффициент теплопроводности этого материала равен 0,049 Вт/мК.

Инструкция по установке:

1. Раскроите листы и разрежьте их так, чтобы от стен были отступы в 5-10 мм, а стыки были ровными и плотными (не внахлёст).
2. Снимите защитную плёнку с клейкой стороны и уложите листы, начиная от угла;
3. Заклейте стыки монтажным скотчем. Желательно, чтобы он также имел отражающую поверхность.

Обзор производителей кафельного покрытия

Теплая плитка для пола в первую очередь должна быть качественной и надежной. Несмотря на то что покрытие достаточно легко переносит температурные колебания, это приводит хоть и к небольшому, но линейному расширению материала

Чтобы приобрести действительно добротное и надежное покрытие, стоит обратить внимание на продукцию добросовестных дилеров и производителей:

• Alaplana. Испанская компания более 60 лет занимается выпуском высококачественной керамики. При производстве продукции используются хорошо очищенные от примесей составы на основе белой и красной глины. Тщательная система фильтрации позволяет производить кафель с улучшенными техническими качествами, в частности, термостойкостью;
• Arkim Ceramica. Итальянский производитель при производстве плитки использует три разные технологии, при которых в составы сырья добавляются различные компоненты. От их химического состава зависят как технические, так и декоративные качества покрытия;
• Love Ceramic Tiles. Португальская фабрика специализируется на выпуске кафеля, который способен выдерживать максимальные механические и химические нагрузки. В сырье добавляются специальные пигменты и фриты, которые обеспечивают покрытию высокую прочность.

Электроподогрев – прекрасное решение для утепления плиточного пола. За счет таких конструкций происходит быстрое нагревание напольного покрытия, что обеспечивается простой и эффективной системой терморегуляции.

Типы систем

По своей конструкции тёплые полы квалифицируются на две группы: водяные и электрические:

1. Водяные тёплые полы — в качестве теплоносителя выступает вода или специальная незамерзающая жидкость, которая циркулирует в пластмассовых трубах. Подключается устройство к центральному или автономному источнику питания.
2. Электрические — включают в себя кабель разного сечения, который подпитывается от электроэнергии. Эта система надёжна, и отлично подходит для установки в ванной. В основе электрической системы лежат провода из специальных сплавов. Их состав подобран так, что электроэнергия преобразуется в тепло, которая передаётся половому покрытию. Регулировка температурным уровнем осуществляется при помощи терморегулятора.

Стоит отметить и систему с саморегулирующимся кабелем. В ней, токопроводящая жила заменена на полупроводник, с помощью которого происходит автоматическая регулировка нагрева, в зависимости от температуры в комнате. Использование данной модели предотвращает перегрев системы и экономит электричество.

Электрические тёплые полы отлично подходит под половое покрытие — плитка. Кроме того, плитку можно монтировать в ванной не опасаясь удара током, так как нет прямого контакта с нагревательными элементами, они находятся под стяжкой.

Электрический пол под плитку бывает нескольких видов: кабельный, греющие маты, инфракрасная плёнка или стержни. Чтобы выбрать правильно модель для ванной, нужно иметь представление о каждом виде.

Инфракрасная плёнка

Инфракрасная плёнка — самый современный вид полов с подогревом. Представляет собой многослойную конструкцию из углеродных полос, служащих нагревательными элементами, которые уложены на подложку не проводящую ток. Характерная черта — небольшая толщина 0,4 мм, что является огромным плюсом.

При укладке плёнки в ванной под плитку требуется производить заливку системы, лишь такой способ монтажа подходит для помещения с высокой влажностью. Стоит отметить, что не для любой инфракрасной модели подходит мокрый способ монтажа, только если нагревательные элементы уложены не полосами, а в сплошную.

Нагревательные инфракрасные стержни

Вариант инфракрасные стержни — сочетает в себе кабельный и плёночный вид полов. Вместо углеродных полос в данной системе углеродные стержни, они тоже крепятся к тонкой непроводящей основе. Монтаж можно производить как на стяжку, так и на слой клея.

Кабельный электрический тёплый пол под плитку в ванной

Кабельная модель — это самая простая конструкция. Электропровод с большим сопротивлением, имеющий токопроводящую жилу. Ток протекает по ней и нагревает кабель, который бывает одно и двухжильный.

Первый вариант дешевле, но монтаж усложняется тем, что оба конца кабеля необходимо тянуть к одной точке электросети. В случае с двухжильным кабелем, такой потребности нет, ведь обе жилы уже соединены между собой.

Все системы кабельного типа укладываются змейкой, поверх которой делается стяжка (слой 30 — 40 мм), и только когда она высохнет, клеится плитка на пол в ванной.

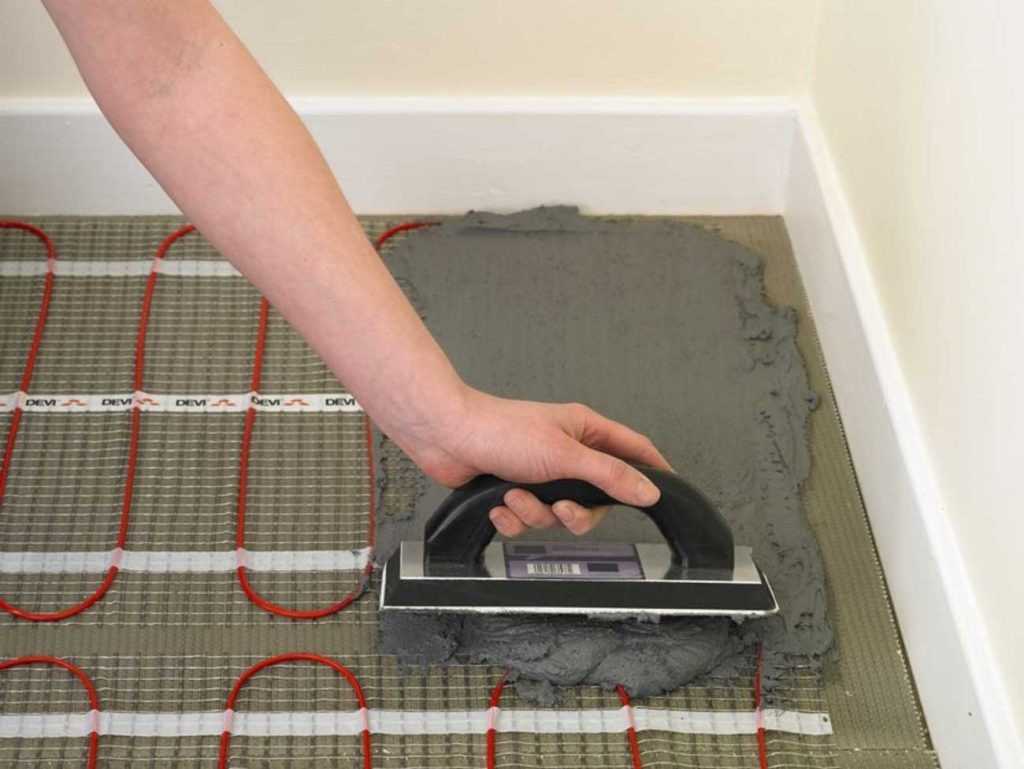

Греющие маты

Маты — в основе двухжильный кабель, закреплённый на специальной сетке с определённым шагом (9 см). В среднем, ширина матов 50 см, а вот длина варьируется в зависимости от модели.

Процесс укладки матов простой, их пластиковая основа легко режется, доступно выполнять необходимые изгибы. Плюс такой систем — нет необходимости вбетонной стяжке, так как используется кабель небольшого диаметра, а плитка устанавливается на тонкий плиточный клей.

Тёплый водяной пол под плитку в ванной

Водяной  тёплый пол в ванную под плитку рекомендовано устанавливать в частных домах. Регулировка температурного уровня осуществляется при помощи термостата, а при подключении к центральному отоплению на прямую зависит от него.

Представляет собой конструкцию из двух труб: подающую и возвратную. Первая наполняется водой, поступающей от водонагревательного устройства, а во второй собирается уже остывшая вода, которая снова поступает в нагревательный источник (котёл, бойлер). Циркуляцию жидкости по трубам обеспечивает насос.

Монтаж водяного тёплого пола в ванной более сложный, ведь требуется подключение его к источнику с горячей водой, для этого необходима установка специального отопительного котла.

Хотя возможно подключение к центральному отоплению. Однако, в квартирах со старой планировкой, такое подключение запрещено. Допустимо подсоединение к полотенцесушителю или к трубе с горячей водой, но даже для этого требуется специальное разрешение, так как это относится к перепланировке.

Поэтому, в домах, не обустроенных индивидуальным отоплением, от такого варианта стоит отказаться, и обратить внимание на электрическую модель

Подбор компонентов системы обогрева

Основным элементом теплого пола является кабель, выбор которого и определяет трассу прокладки и мощность системы.

Резистивный кабель

Внешне он не отличим от обычного, но имеет совершенно другие характеристики. Если для сердцевины обычного электрического кабеля производители выбирают материал с наименьшим сопротивлением для того, чтобы сократить потери энергии на его преодоление, то при изготовлении нагревательного кабеля поступают как раз наоборот. Чаще всего сердцевина кабеля выполнена из нихрома, обладающего очень высоким сопротивлением.

Нагревательный резистивный кабель

Решающим в выборе кабеля становится значение его погонной мощности (удельного тепловыделения). Для бытового применения этот показатель колеблется от 15 до 21 Вт/м. При выборе кабеля помните, что расстояние между витками при укладке не должно быть меньше 5–6 см – это чревато перегревом, и больше 10-12 см – иначе на полу будут чувствоваться перепады температуры. Исходя из этих значений и следует выбирать погонную мощность кабеля. То есть, при расстоянии между витками в 10 см, на 1 м2 вам потребуется 9 метров кабеля. При необходимой удельной мощности системы 140 Вт/м2 расчет будет выглядеть следующим образом:

140:9=15,6 Вт/м.

В то же время при укладке участков кабеля на расстоянии 5 см друг от друга, расчет будет выглядеть вот так:

100 см (1 м): 5 (расстояние между участками провода) = 20 м – необходимая длина провода.

140 Вт/м2: 20 = 7 Вт/м – необходимая погонная мощность кабеля.

Саморегулирующийся кабель

Это двужильный кабель, обе жилы которого выполнены из материала с низким сопротивлением. Роль нагревательного элемента здесь выполняет полупроводниковая полимерная матрица. Именно свойства полупроводника и позволяют такой матрице осуществлять функцию саморегуляции.

Саморегулирующийся кабель для теплого пола

Применение этого кабеля исключает возможность местного перегрева и позволяет его укладку под такие покрытия, как ламинат и паркетная доска. Учитывать расположение мебели тоже не нужно. Так что такой кабель идеален для любителей частой смены интерьера. Единственным недостатком саморегулирующейся системы является достаточно высокая цена.

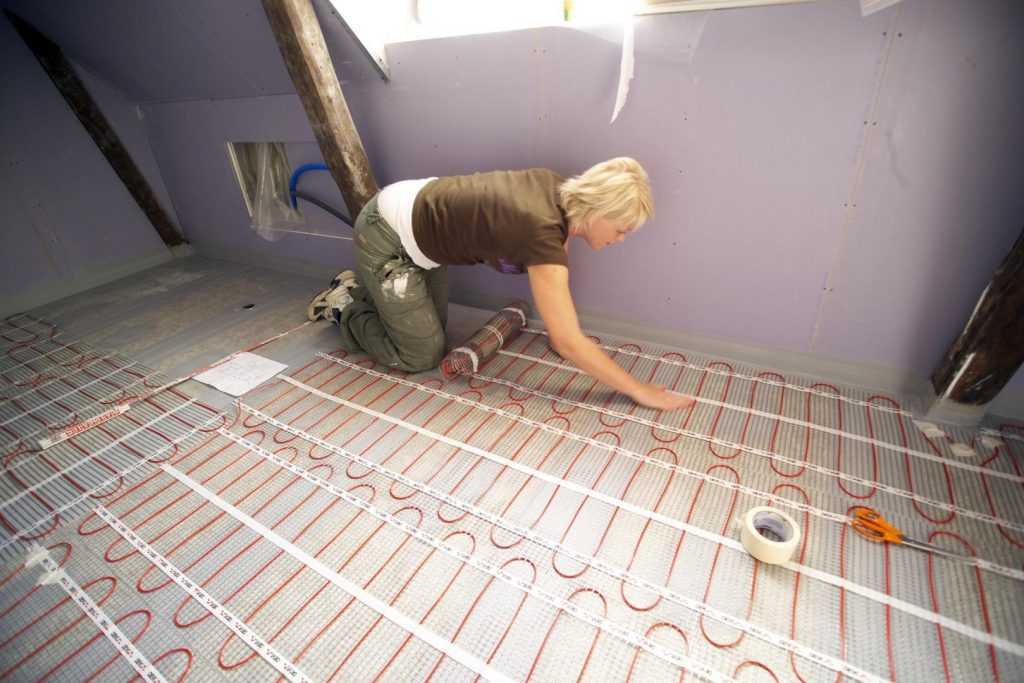

Нагревательные маты

Нагревательные маты по сути — тот же резистивный кабель, только уже уложенный змейкой и прикрепленный к полимерной сетке.

Нагревательные маты позволяют намного ускорить процесс монтажа

Таким образом, значительно облегчается укладка электрического теплого пола, но возрастает его цена. Стоимость матов в среднем на 20-50% выше, чем цена сопоставимого по качеству кабеля.

Выбор термостата

Термостат не менее важная деталь системы теплого пола, чем нагревательный кабель. Непрограммируемые термостаты необходимо включать вручную. Регулировка такого прибора может быть как ступенчатой, так и резисторной (плавной).

Непрограммируемый и программируемый терморегулятор

Программируемые термостаты значительно более сложные устройства, позволяющие поддерживать в комнате постоянную температуру. Некоторые из них оснащены таймерами, которые включают и выключают систему в определенное время.

Выбор теплоизоляции

Чтобы тепло не тратилось на обогрев подвала или перекрытий под кабель необходимо уложить слой изолирующего материала. Существует два способа сделать это, каждый из которых имеет своих противников и сторонников. Первый способ подразумевает использование экструдированного пенополистирола толщиной около 30 мм. Противники этого способа утверждают, что настолько поднимать пол не имеет смысла и советуют использовать фольгоизол. На что сторонники ЭППС говорят, что в щелочной среде цементной стяжки через несколько лет фольгоизол разрушится, что приведет к дополнительным теплопотерям.

Для тех, кто решил монтировать теплый пол самостоятельно, но опасается ошибок в подборе подходящих друг другу деталей, существуют уже готовые наборы, включающие кабель, термостат, трубку для установки датчика под поверхностью пола и подробную инструкцию по монтажу.
