Водяной теплый пол без стяжки

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

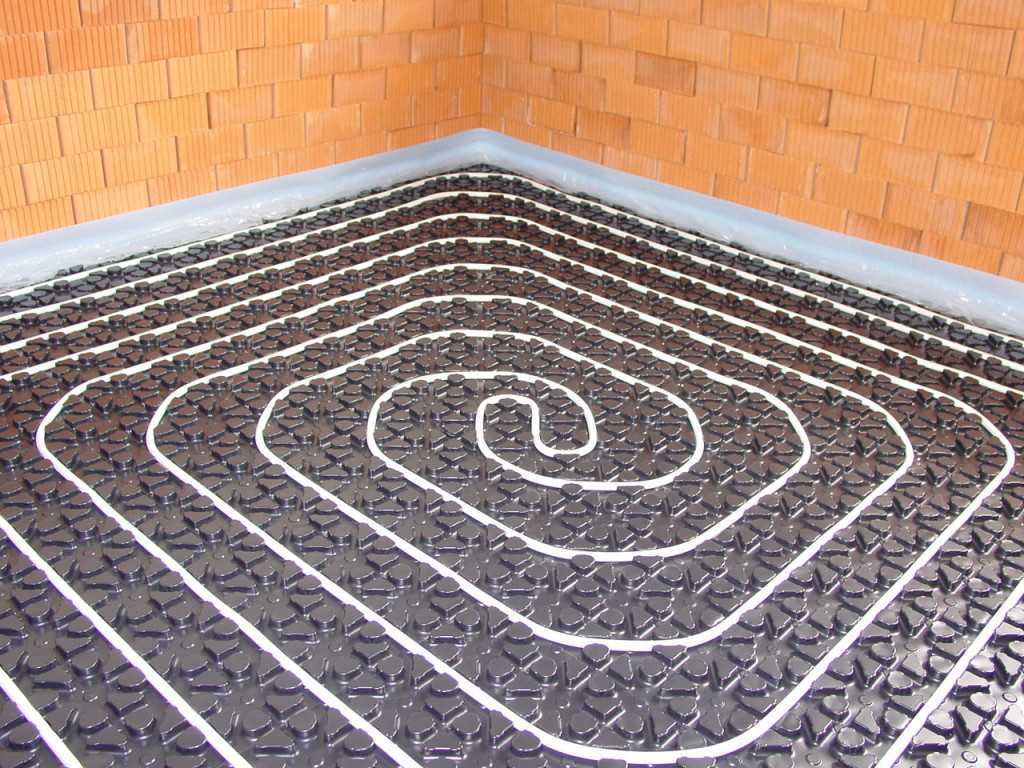

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Теплый пол по деревянным лагам второй вариант монтажа

Более трудоёмкий, но и надёжней. Ставятся лаги. Между ними – утеплитель полистирол, минвата или т. п. На лагах стелется основание – фанера, ОСП, ДСП и т. п. (но не ГКЛ, у которого есть свойство рассыпаться, если по нему постоянно ходить).

Дальше из ДСП вырезаются пластины с закруглёнными углами – для устройства пазов, в которые будет уложена труба. Ширина пластин зависит от требуемого шага трубы, а толщина 20 мм. Эти пластины прикручиваются к устроенному ранее основанию с интервалом равным диаметру трубы плюс 3…4 мм.  Между пластинами – полосы фольги шириной 20…25 см – отражающий слой. И – трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним – надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Как установить теплый пол на деревянный пол монтаж и прокладка труб

Выяснив вопрос о том, можно ли сделать теплый пол на деревянном полу в частном доме, остановимся на этапах его монтажа. Сегодня все чаще предпочитают покупать вспененные полимерные маты, поскольку они максимально просты в монтаже. Модульные и реечные элементы из ДСП обычно изготавливаются самостоятельно. Финская технология укладки водяной системы будет одинаковой для всех типов настильных элементов. Этапы организации теплого пола под дерево будут следующими:

Монтаж демпферной ленты.

Изготавливают ленту из полиэтилена. Ее предназначение — снижение деформаций, которые неизбежно возникнут при температурных перепадах. Ленту наклеивают на стены помещения по всему периметру.

Укладка и крепление настильной реечной, модульной или матовой системы.

Подготовленное основание послужит надежной опорой для элементов напольного пирога. Если теплый пол по дереву укладывается посредством матов, тогда каждая плита стыкуется вплотную к предыдущей плите. Их фиксация выполняется с помощью специальных защелок. При укладке нужно избегать образования зазоров и нахлестов.

Крепление распределяющих тепло пластин.

Обустраивая водяной теплый пол по деревянному перекрытию, нужно подготовиться к тому, что металлические пластины придется подгонять по длине. При заказе фирменных деталей эта процедура будет проще, поскольку каждый производитель оставляет прорезы для излома элемента. Прежде чем выполнять укладку пластин для теплого пола на деревянном перекрытии, нужно понять, как будет идти труба. Помним: передающий воду элемент должен размещаться строго в канавке пластины, поэтому их размещение выполняют по запланированной проектом схеме прокладки труб. Обычно пластины выпускают с учетом монтажа труб с шагом в 20 см. Поэтому крепят пластины для водяного теплого пола на деревянных лагах вплотную друг к другу. Если в зонах повышенных потерь тепла шаг нужно сократить, тогда выполняют подгонку металлических деталей и по длине, и по ширине. Принцип — распределяющие тепло модули должны покрывать не менее 85% площади. Иначе водяной теплый пол под деревянный пол стелить нецелесообразно. Натуральный стройматериал поглотит выделяемое системой тепло и лишь слегка нагреет напольный отделочный материал.

Крепление труб в пазах распределяющих тепло пластин.

Процедура выполняется вручную без применения инструментов. Передающий теплоноситель элемент аккуратно вдавливают в паз до щелчка. Не рекомендуется применять острые или металлические инструменты во избежание повреждения труб.

Если водяной теплый пол для деревянного пола укладывает без металлических пластин, а с использованием фольгированной изоляции, тогда материал крепится к настильной системе с помощью строительного степлера. Зафиксировать обязательно, иначе передающие теплоноситель детали будут подвижны, что приведет к деформациям, перегибам, разрывам труб.

На этом процедура, как сделать деревянный теплый пол своими руками, не завершается. После прокладки труб, нужно установить коллекторный шкаф и подключить трубопровод. Чтобы обеспечить герметичность системы, используют фитинги. После проверки качества соединений, контуры заполняют, спустив воздух, и тестируют работы оборудования. Если теплый пол на деревянное основание не протекает, нигде не обнаружены изъяны или застои воды, выполняют укладку термостойкой пленки. Она поможет снизить теплопотери. Полотна изолятора укладывают внахлест, а фиксируют армированным строительным скотчем.

Теперь осталось поверх теплого пола, уложенного на деревянное покрытие, положить черновой пол. Например, гипсокартонные плиты или ДСП. Эти стройматериалы снизят нагрузку на элементы нагревательной системы и позволят подготовить основание для монтажа напольного покрытия. Иногда сверху на теплый пол поверх деревянного пола сразу монтируют отделочный материал. На этом монтаж системы водяного нагрева воздушных масс завершен. При корректном ее вводе в эксплуатацию она прослужит без необходимости ремонта свыше 7-10 лет.

Если у вас остались вопросы, то позвоните по телефону, указанному на сайте.

Подбор сечения труб

Ниже приведена таблица, пользуясь которой вы легко справитесь с подбором сечений труб. Данные в таблице именно для приведённой выше схемы подключения тёплого пола:

Число коллекторов ТП Число петель ТП МП/ПП труба участка «котёл — смесительный узел» МП/ПП труба участка «смесительный узел — коллектор» МП труба петель ТП
2 До 8 26/32 20/25 16
2 До 16 26/32 26/32 16
3 До 8 32/40 20/25 16
3 До 16 32/40 26/32 16

Сокращения в таблице: ТП — тёплый пол; МП — металлопластиковая и ПП — полипропиленовая труба, соответственно, через дробную черту в третьей и четвёртой колонках диаметры этих труб, смотря какую вы выбрали для участка «котёл — смесительный узел» и «смесительный узел — коллектор».

Итак, мы рассмотрели схемы подключения тёплого пола, состоящие из двух и трёх контуров. Но если и этого мало, тогда точно так же добавляется ещё контур, и ещё… сколько нужно.

схема подключения тёплого пола, тёплый пол на два этажа

Реечное деревянное основание

Водяной теплый пол без стяжки под ламинат может монтироваться на деревянное основание. Оно бывает двух видов. К первой категории относится реечное основание, а ко второй – модульное. Они имеют определенные отличия при монтаже.

Опорный слой реечной конструкции вырезается из досок ДСП или МДФ. Также можно применять влагостойкую фанеру. Толщина деревянного настила должна составлять около 2 см. Их влажность должна составлять около 10%.

Из плит выбранного материала нарезаются полоски. Если шаг трубы составляет 15 см, полосы должны быть 13 см шириной. Эту систему следует применить и для другого типа укладки труб. Разница между шириной шага и досок должна составлять 2 см.

Процесс монтажа в этом случае также относительно несложный. Сначала нужно подготовить соответствующим образом поверхность. Ее очищают и выравнивают. Далее на полу раскладывают слой гидроизоляции, по периметру комнаты устанавливают демпферную ленту.

Водяной теплый пол без стяжки своими руками при помощи реек монтируется преимущественно на деревянное основание. Это может быть сплошной настил или лаги. Перед началом их укладки нужно разработать план, в соответствии с которым будет произведена раскладка труб.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Необходимые инструменты

Планируя установку теплого пола, надо заранее позаботиться о приобретении нужных инструментов и всех необходимых комплектующих.

Итак, чтобы выполнить все работы самостоятельно, приготовьте следующее:

  • рулетку – позволит выполнить разметку схемы установки полов;
  • плоскогубцы, с помощью которых вы сможете захватить любой предмет;
  • уровень – инструмент, предназначенный для определения горизонтальных и вертикальных плоскостей;
  • разводные ключи – рассчитаны на работу с гайками, болтами и другими крепежными деталями;
  • гаечные ключи – помогут закрутить или открутить болты, гайки, муфту;
  • отвертки – такой инструмент нужен для закрутки болтов или шурупов;

  • шлифмашинка – инструмент с вращающимся диском, используется для полировки, шлифования, резки металла или распила дерева;
  • паяльник – один из основных инструментов, который используется при соединении полипропиленовых труб в единую систему;
  • перфоратор – используется для монтажа датчика температуры теплого пола к стене и термостатов для водяного пола;
  • газовая горелка – понадобится для нагревания и соединения некоторых комплектующих, для сушки поверхности;
  • труборез – данный инструмент понадобится, если надо будет демонтировать систему отопления или укорачивать трубы;
  • резак для металлопластиковой трубы – похожий на труборез и применяется для укорачивания труб.

Обзор производителей материалов

Рассмотрим самых популярных и надежных производителей.

Деревянная стеллажная система

Эти системы производят многие фирмы, и одной из самых популярных признали марку LoPro Max. Благодаря ей сухая деревянная стяжка для водяного теплого пола выполняется из чистой древесины. Трубы фиксируются деревянными “рельсами”, толщиной 2 см. Влажность дерева при укладке не должна превышать 10%. Ширина полосок зависит от выбранного шага укладки трубок.

Шаг трубы, см Ширина доски, см
15 13
20 18
30 28

Укладка деревянного стеллажа под водяной пол выполняется просто: после тщательной очистки поверхности ее проверяют и выравнивают. Неровности по высоте не должны превышать 2 мм на 1 м.

Далее на пол укладывается полиэтиленовая пленка для гидроизоляции. По периметру к стенам крепится демпфирующая лента. На пленку укладываются опорные доски и к ним саморезами крепятся деревянные “рельсы” (рейки, по высоте чуть больше высоты водопроводных трубок) так, чтобы был выдержан шаг между трубками водяного пола. В местах, где трубки изгибаются, концы реек должны быть закругленными. После укладки водопроводного контура в деревянную обрешетку, к ней крепятся саморезами металлические пластины. Они покрывают не менее 80% площади контура.

Пластины предназначены для равномерного распределения тепла по полу и берут на себя нагрузку. Они могут быть изготовлены из стали или алюминия. Также у них есть ребра жесткости. Посадка металлических пластин на трубы очень плотная, благодаря чему тепло хорошо растекается по поверхности пола.

Чтобы в комнате не было слышно шума от движения жидкости по трубкам, поверх всей конструкции укладывается полиэтиленовая пленка. На нее настилаются листы гипсокартона, желательно в 2 слоя, и уже на них укладывается напольное покрытие.

Модульная система из дерева

Она немного отличается от стеллажной тем, что трубки укладываются в направляющие с пазами, и эти модули чаще делают не из древесины, а из плит OSP или ДСП. Все модули крепко связываются, и в результате получается ровная основа. Монтаж модульной системы гораздо проще и быстрее стеллажной. Их производит английская фирма Total Renewable Solutions

Модульная система из полистирола

Такой сухой теплый пол в деревянном доме с водяным обогревом выполняется так же, как и предыдущий вариант, только вместо плит OSB и ДСП используются полистирольные плиты с шипами, между которыми укладываются трубы. Такие системы производит российская фирма «Рустеплопол».

Сухая стяжка из засыпки

Более широко практикуется такой метод сухой стяжки, как засыпка керамзитовой крошкой с гранулами 1-4 мм. Данный метод сейчас в тренде. Уложенные на пол трубки просто засыпают измельченным керамзитом и выравнивают поверхность по маякам. Сверху настилают специальный стекловолокнистый гипсокартон, он служит основанием под напольное покрытие. Вместо керамзита допускается использовать чистый сухой песок или шлак. Такое покрытие способно выдерживать до 500 кг/м. кв.

Лучшим производителем подобных стяжек признана немецкая компания Knauf. При этом сухая стяжка Кнауф для водяного теплого пола состоит из сухой засыпки и специального гипсокартона, который укладывается внахлест и прочно соединяется саморезами в сплошной щит.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: «Как сделать теплый пол в каркасном доме, какой вариант выбрать»). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.
