Монтаж теплого водяного пола своими руками

Разновидности

Сама по себе, конструкция теплого пола одинакова. Различаться может материал труб — есть полиэтиленовые и медные системы.

Однако, основными разновидностями водяных теплых полов считаются варианты реализации:

Бетонный (заливка в стяжку)

Вариант дает максимальный эффект по теплоотдаче — площадь контакта трубы со стяжкой максимальная, теплопотери практически отсутствуют. Однако, если при монтаже допущены ошибки, или произошло повреждение трубы при укладке напольного покрытия, устранить протечку будет очень сложно.

Придется разбивать участок стяжки (рискуя при этом получить новые повреждения трубы), устранять протечку и снова заливать слоем бетона в один уровень с основной стяжкой.

Настильный (укладка на панели с бобышками с последующей укладкой напольного покрытия)

Этот вариант несколько проще в плане монтажа, допускает достаточно легкий ремонт поврежденных труб. Однако, передача тепла происходит конвекционным способом, что требует увеличения температуры теплоносителя и, соответственно, увеличенных расходов на отопление.

Какой вариант выбрать?

Выбор подходящего вида обусловлен несколькими факторами:

• климатические особенности региона;
• размер помещений;
• материал перекрытий и стен дома;

• мощность отопительного котла;
• финансовые возможности владельца.

Большинство пользователей предпочитает теплый пол залитый в стяжку. Это наиболее эффективный способ реализации, лишенный потерь тепловой энергии. Сложность ремонта считается проблемой, которая встречается редко — зная о наличии трубопровода, никто не станет без крайней нужды сверлить стяжку. При этом, в слое бетона труба полностью защищена от любых воздействий и может сохранять работоспособность в течение неограниченного времени.

Теплый пол электрический

Когда в доме отсутствует индивидуальное отопление, от такого решения, как теплый пол в ванной от горячей воды следует отказаться. Можно остановиться на другом варианте – обустройстве электрического подогрева покрытия.

Нагревательные элементы при этом будут находиться под стяжкой из бетона, поэтому невозможен непосредственный контакт между жильцами и электрическим кабелем.

Подогрев пола в ванной с использованием электричества реализовать можно одним из двух способов. Первый из них связан с прокладкой электрокабеля, а второй – с монтажом пленочного инфракрасного (ИФ) теплого пола, представляющего собой полотно, имеющее ширину от 40 сантиметров до одного метра.

При прохождении тока через нагревательный электрический кабель, начинается выделение тепла в окружающее пространство. Дело в том, что в данном случае он является проводником с высоким сопротивлением. Непременно под кабель укладывают теплоизолятор, чтобы тепловой поток направлялся вверх, а не грел потолок в соседней квартире.

Из плюсов такой системы можно выделить простоту монтажа, а из минусов – наличие электромагнитного излучения и значительное потребление электрической энергии.

При монтаже ИФ пола нагревающим элементом будет графит. Все компоненты системы запаяны в полиэтилен. Называют ее так по причине того, что она функционирует в инфракрасном диапазоне. Пленки нагреваются до температуры, не превышающей +45 °С.

Пленочный вариант отличается от метода, как сделать теплый пол в ванной комнате своими руками с использованием кабеля тем, что в процессе монтажа не требуется обустраивать цементную стяжку. В результате уровень укладки напольного покрытия не поднимется, и работы обойдутся дешевле.

Как видно на фото, полосы пленки располагают параллельно по всей обогреваемой поверхности, а потом соединяют между собой. В том случае, когда одно из полотен выходит из строя, пол в ванной все равно остается теплым. Правда, для подключения электрического обогревательного пола в обязательном порядке следует специально проложить от щитка с УЗО линию на 25 А.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

• равномерный прогрев помещения;
• комфортность;
• полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

1. стержневой;
2. кабельного типа;
3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

• отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
• сравнительно низкая температура нагревателя;
• отсутствие сырых углов, что предотвращает образование грибка;
• нормальная влажность воздуха в помещении;
• легкость уборки;
• саморегулирование теплообмена при изменении температуры;
• экономичность, позволяющая сократить расходы отопления на 20–30%;
• отсутствие радиаторов отопления;
• длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

• Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
• Необходимость приподнимания пола на 6–10 см.
• Инерционность нагрева в течение 3–5 часов.
• Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
• Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Какой теплый пол делать в ванной

Нужен ли теплый пол в ванной, придется решать хозяевам жилья. Однако, делая выбор, они должны учитывать все нюансы, связанные с устройством своими руками теплого пола. Существует 2 типа подобных систем отопления — водяные теплые полы и электрические. Монтаж водяного пола трудоемок и затратен, но сама отопительная система более надежна, дешева и проста в эксплуатации. В то же время водяной теплый пол в ванной рекомендуется делать только в частных домах или квартирах с автономной системой отопления. В жилье с централизованной отопительной сетью самовольно устанавливать эти конструкции запрещено.

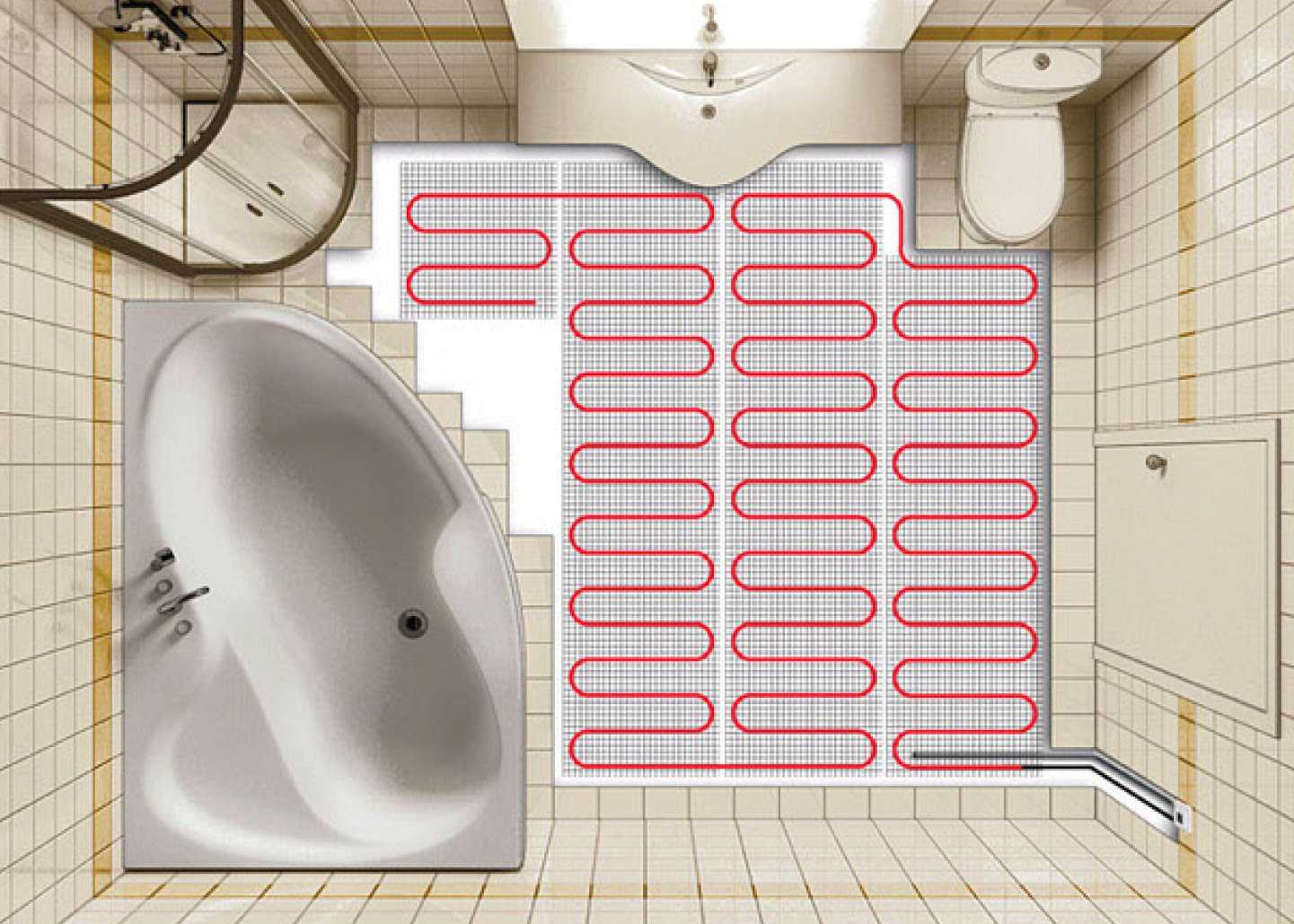

Электрический пол (и инфракрасный, и кабельный) легче настелить. Его устройство не требует никаких согласований. Тем не менее следует учитывать, что ванная комната — помещение с повышенной влажностью, и эксплуатация электрических полов связана с повышенным риском поражения током. Кроме того, для электрического пола нужна отдельная проводка, устройство приборов автоматического отключения. К тому же при подключении электрического теплого пола к сети существенно вырастут коммунальные платежи. Не будет лишним сказать, что и водяная, и электрическая система в ванной могут быть спрятаны только под плитку или наливной пол, которые являются лучшими проводниками тепла.

Сделать теплый пол в ванной комнате лучше все-таки с водяным теплоносителем, хотя бы из соображений безопасности.

История теплого пола

Под понятием теплый пол одни подразумевают огромный, на всю комнату, ковер, служащий термоизоляционным слоем, другие — современную систему отопления жилого помещения.

В это трудно поверить, но история теплого пола в качестве обогревателя насчитывает несколько сотен лет. Прототипом современных высокотехнологичных систем отопления послужили бани Римской империи, где по специальным каналам, расположенным под полом, пропускали теплый воздух или дым.

Богатые римляне также могли себе позволить такую систему обогрева. Турки подсмотрели и стали аналогично нагревать пол в своих банях. До начала 20-го века воздух был единственным носителем тепла при обогреве через пол.

С появлением насосов в начале прошлого века, основным теплоносителем стала вода. В 50-х годах 20-го столетия, когда электроэнергия резко подешевела, изобретатели предложили обогревать жилые помещения при помощи электрокабелей, вмонтированных в пол.

Водяной теплый пол.

Теплый пол, как средство обогрева помещений, получил широкое распространение в скандинавских странах, Латинской Америке, Испании и Франции. В странах СНГ ее стали применять лет 15 назад. Сегодня в России квартиру, не имеющую обогрева пола хотя бы в ванной комнате и туалете, не относят к разряду элитного жилья.

В этих помещениях обогрев подключают к системе сушки полотенец (работает круглогодично). В остальных помещениях используют электрический кабель в качестве источника тепла — подключение к центральному отоплению запрещено. Поэтому перед жильцами многоквартирных домов нет дилеммы, что покупать — системы с электроподогревом пола или водяным.

А вот в частных строениях возможен любой «теплый пол». Лидируют здесь с огромным отрывом полы с жидким теплоносителем. Насколько обосновано такое положение вещей? Давайте разбираться. Для этого выясним сильные и слабые стороны каждой системы обогрева помещения, проведем сравнение водяного и электрического теплого пола по основным технико-экономическим показателям.

Электрический (кабельный) теплый пол.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, — и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

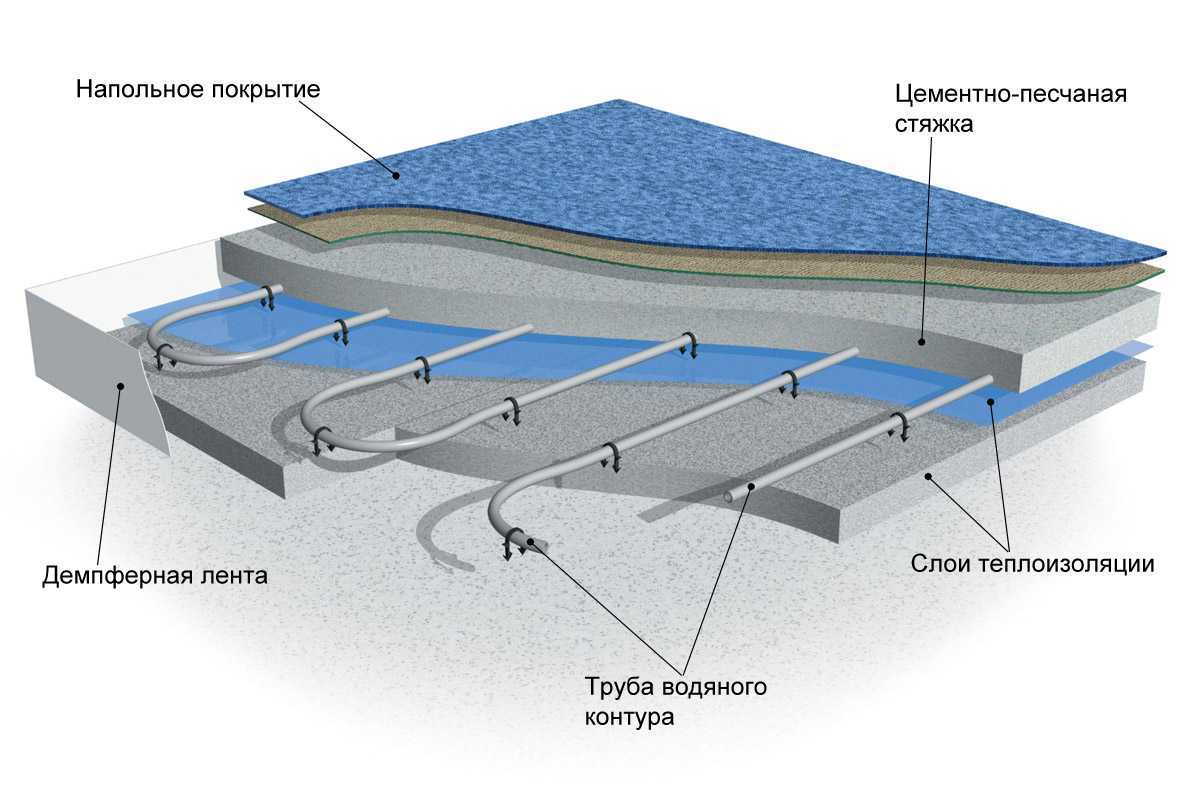

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Задачи, место использования, покрытие теплых полов

Выбирая вариант отопления пола, определяются с его задачами: будет он отапливать помещение дополнительно или применяться как самостоятельная система

Также немаловажно, где он будет использоваться и какое покрытие установят сверху

Дополнительное отопление

Основной задачей считается незначительный подогрев. Такая необходимость возникает в ванной, лоджии. Тогда следует выбрать пол электрический – он равномерно нагревает поверхности при подключении.

Водяной пол непрактичный. Теплоноситель, продвигаясь по системе контуров, постепенно остывает. Как результат – нагрев происходит неравномерно.

Основное отопление

От централизованного отопления помещений отказываются, выбрав водяное отопление. Основным требованием отопительной системы считается отопление помещения до 24 градусов, учитывая неравномерные теплопотери через стенки и окна. В выполнении таких задач электрополы уступают водяным.

В электрическом тёплом полу места под техникой, крупной мебелью оставляют без нагревательных элементов. В результате там возникают мостики холода, большие теплопотери, поэтому для основного типа отопления они не подходят.

Водяной обогрев больше подходит для этих целей, особенно если правильно распределить контур водяного отопления, добившись теплоотдачи у внешних стен, уменьшив ее в центре помещения.

Места применения теплых полов

Электрические варианты используют для веранды, санузла, мансарды. Также применяют их для быстрого кратковременного прогрева пола в туалете, ванне. Используют в тех помещениях, где водяные системы нельзя установить. А также там, где не проводится капитальный ремонт, устанавливают пленочные варианты.

Водяные полы подходят для замены всей радиаторной системы и как дополнительное отопление.

Напольное покрытие теплых полов

Установленный подогрев

Среди покрытий, укладываемых на обогреваемый пол, выделяют следующие:

• керамическая плитка;
• ламинат;
• паркет;
• линолеум;
• наливные полы.

Теплый пол хорош под наливным, кафельным покрытием – материалы без теплопотерь передают тепло. Для всех перечисленных покрытий подходит водяной вариант.

Для электрического пола есть некоторые особенности использования: под наливные смеси и кафель применяют только кабельные варианты, под линолеум и ламинированное покрытие – пленочные полы.

Возможная оптимизация конструкции

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м 2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

• Отличная теплопроводность;
• Отсутствие швов и стыков;
• Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной .

Рассчитайте цену вашего ремонта! Бесплатно!

Только для жителей Москвы, Московской области, Санкт-Петербурга и Ленинградской области:

Полезная статья? Оцени и добавь к себе в закладки!

Ремонт пола в душевой комнате своими руками отделочные материалы, фото, видео

Что касается напольного покрытия для этого помещение, то, прежде всего, оно должно быть надежным, практичным и подходить к выбранному интерьеру. В наше время предлагается огромное количество строительных материалов, которые бы отвечали всем вышеперечисленным требованиям, и ниже Вы с ними детально познакомитесь.

1. Керамический пол.

Хорошие показатели по влагостойкости позволяют завоевать высокий спрос. К тому же пол, покрытый с помощью керамической плитки, может иметь привлекательный внешний вид. Под влиянием внешних факторов он может деформироваться. Если не хотите, чтобы пол был скользким, используйте плитку с шероховатой поверхностью.

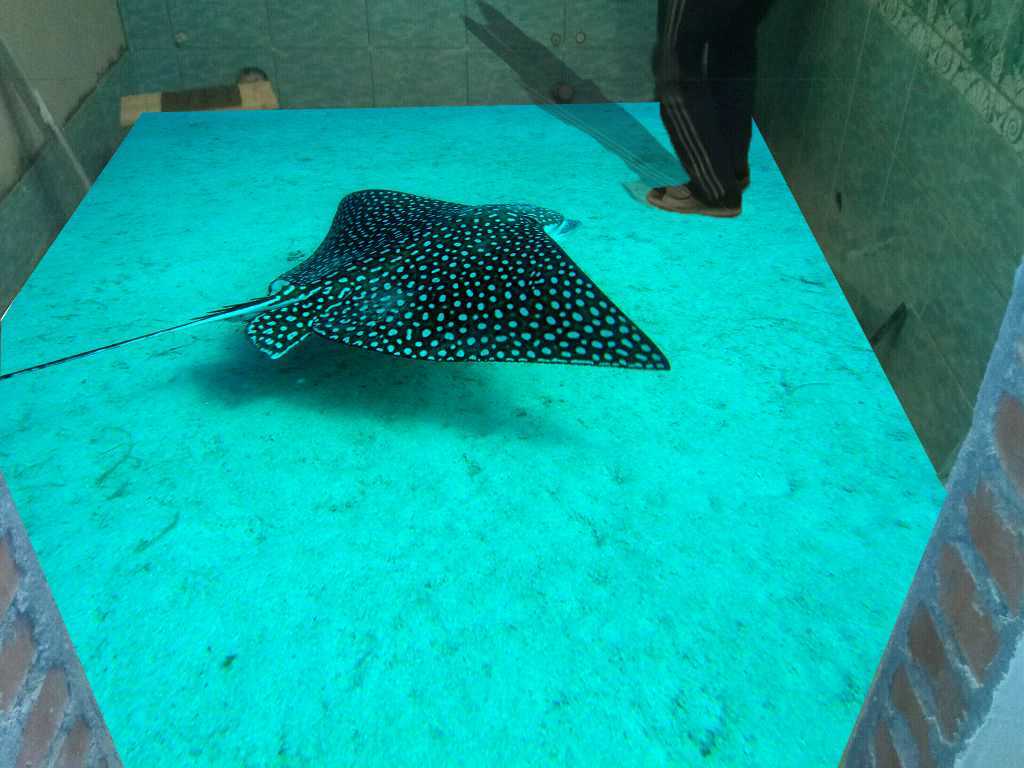

1. Наливной пол.

Такой пол является одной из самых современных и последних разработок. Полимерная масса распределяется по поверхности равномерно. Он может прослужить в течение нескольких десятилетий. Наливной пол отличается высокой устойчивостью к влаге и не скользит. Его можно успешно сочетать с водяным теплым полом. В таком случае пребывание в ванной намного комфортнее. Основной недостаток – высокая стоимость.

1. Линолеум ПВХ.

На сегодняшний день это одно из бюджетных вариантов покрытий. Линолеум очень легко укладывать. Для душевой нужно купить линолеум на влагостойкой основе и с шершавой поверхностью.

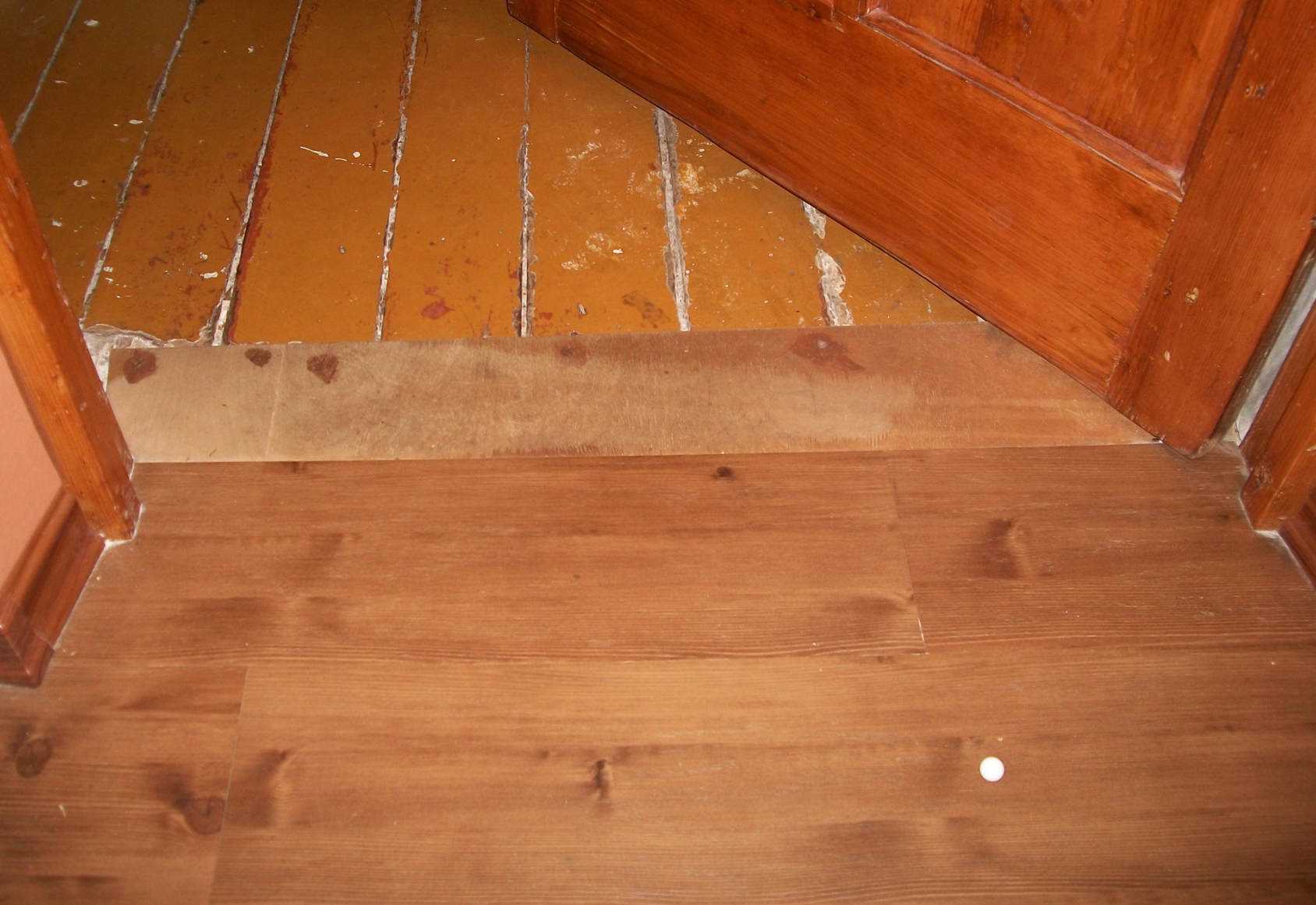

1. Влагостойкий ламинат.

Ни для кого не секрет, что ламинат не относится к числу долговечных материалов для пола. Если на его поверхности будет часто находиться вода, то он может быстро испортиться. По этой причине после каждого принятия душа всю скопившуюся влагу стоит убрать с его поверхности. Если вести за ним правильный уход, то он может прослужить в течение многих лет.

Сегодня предлагается богатый выбор ламината самых разных оттенков и цветов, поэтому Вы сможете создать комфорт и уют в ванной.

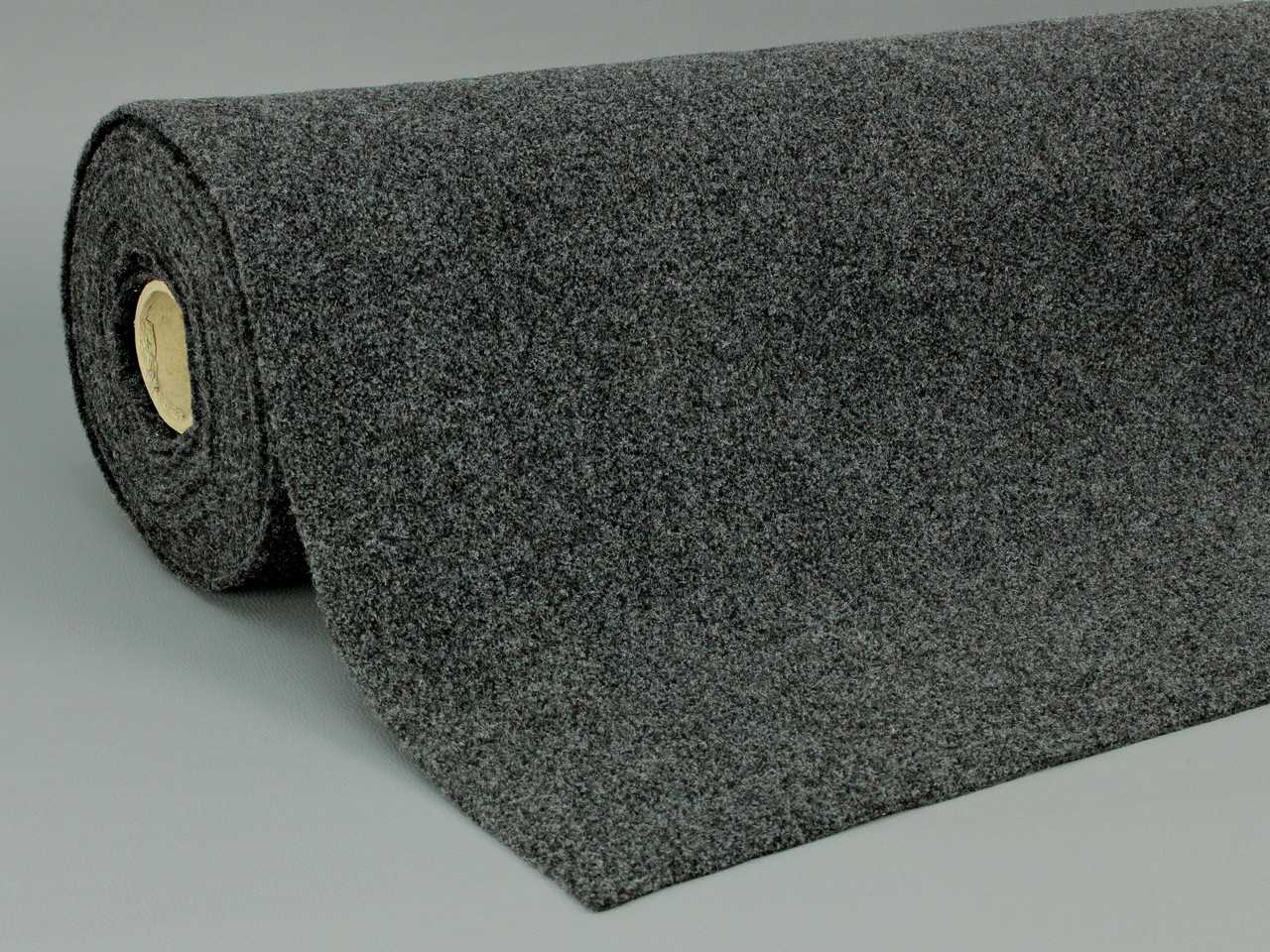

1. Ковролин.

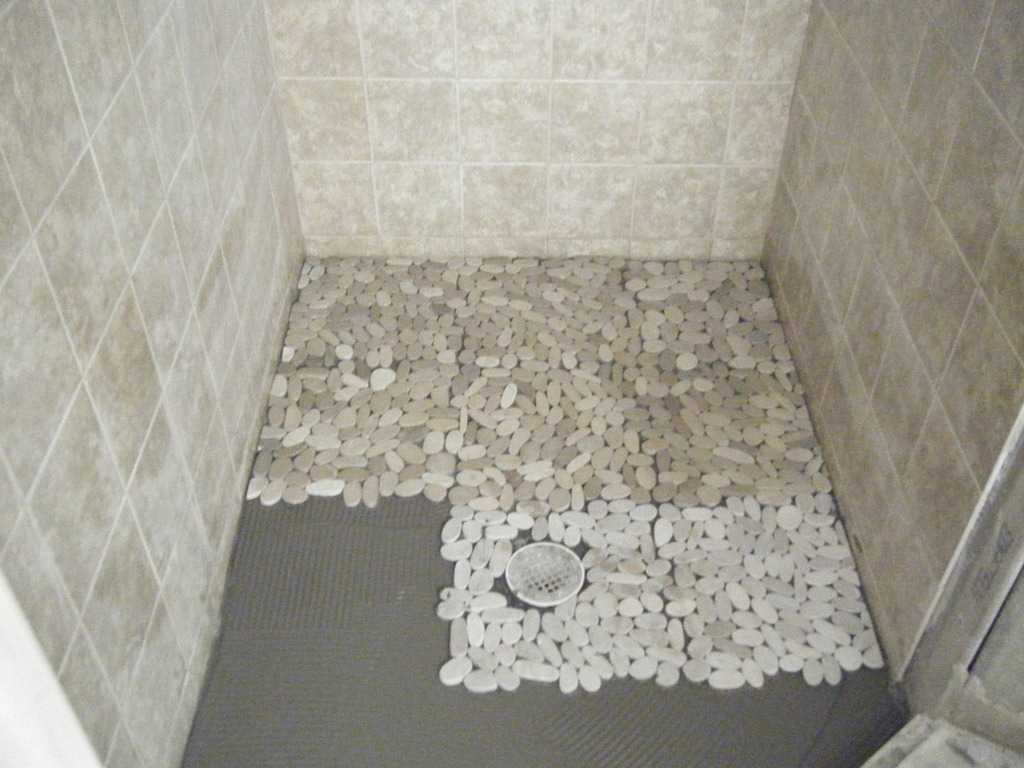

1. Природный камень.

Такой отделочный материал будет прекрасным средством для отделки пола в душевой комнате. Но его существенный недостаток – холодное покрытие, не позволяющее ходить босиком. К тому же он имеет достаточно скользкую поверхность.

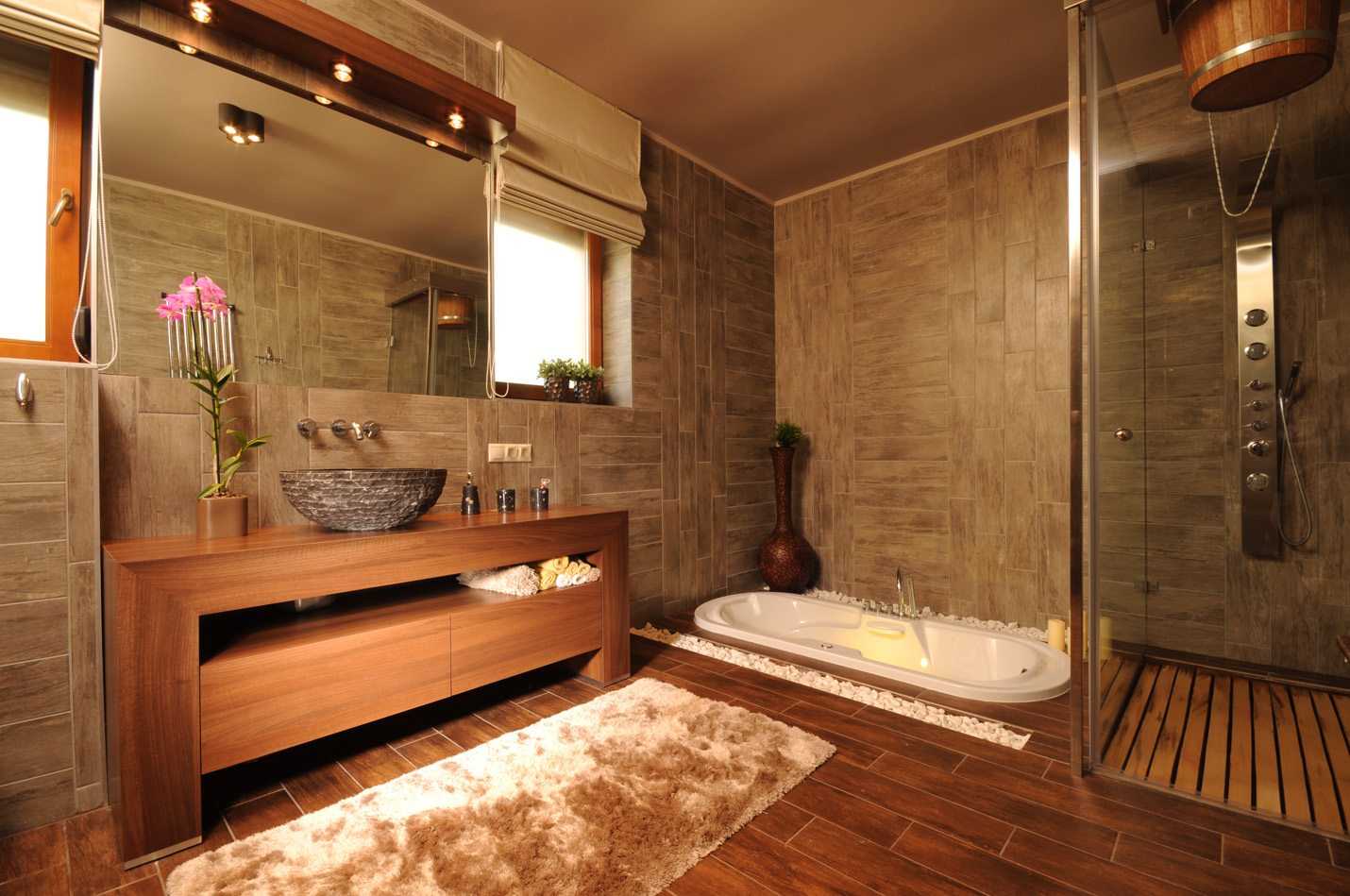

1. Деревянный пол.

Обустроив деревянный пол в душевой, будьте готовы к тому, что Вам потребуется потратить много времени на обработку дерева, дабы достигнуть влагостойкости. Обычно такой пол нельзя назвать практичным в использовании, к тому же он очень дорогой.

Внимание! Выбирая способ отделки пола, стремитесь создавать меньше швов и стыков. Максимально литая поверхность позволяет создать дополнительную защиту от появления сырости, проникновения влаги, плесени и грибка

В последнее время некоторые хозяева отдают предпочтение пробковому полу, несмотря на то, что срок эксплуатации существенно уступает покрытиям, перечисленным выше. По своему внешнему виду пол из пробки напоминает «слоеный пирог».

Слои распределяются следующим образом: пробка (основной прессованный слой), декоративный слой, защитный слой, состоящий из полихлорвинила. На рынке предлагается два вида пробкового покрытия. Они отличаются по способу монтажа. Первый обладает технологией замкового соединения по типу шип/паз. Второй подразумевает укладку пробки на ровной поверхности.

Теперь рассмотрим последовательность работ, начиная от подготовки и заканчивая финишной отделкой пола.

Преимущества и недостатки водяных теплых полов

Естественно, существует целый ряд преимуществ и недостатков у водяных теплых полов. Теплый пол в ванной имеет целый ряд преимуществ по сравнению с радиаторной системой обогрева. Для наглядности, перечислим преимущества:

• Равномерное распределение тепла в комнате;
• Естественная влажность воздуха в помещении сохраняется;
• Безопасность – важный момент, если в квартире есть маленькие дети. Исключается случайный контакт с теплоносителем, который может повлечь нечаянный ожог;
• Экономичность, так как водяные полы не влекут за собой расходов на электричество;
• Срок эксплуатации может доходить до 50 лет!

Устройство водяного теплого пола

Недостатки водяных полов такие:

• Существенная трудоемкость установки такой системы;
• Трудоемкость ремонта в случае повреждения труб;
• Нежелательность использовать водяной пол в качестве единственного источника отопления в помещении;
• Высота пола повышается порядка 10 см, что влечем за собой потерю пространства в помещении;
• Медленный прогрев полового покрытия в помещении, но, после отключения системы, охлаждение происходит также постепенно.
