Мансардные окна: фото, размер, виды, отделка изнутри, утепление

Деревянные или пластиковые?

При производстве мансардного окна могут применять ПВХ, алюминий или древесину. Какой материал выбрать и в каком случае?

Обычные деревянные окна смотрятся необычайно уютно и создают в помещении здоровый микроклимат. Также, выбор в сторону деревянных конструкций должен делаться только, если речь идет о помещении с нормальным уровнем влажности. Это может быть спальня, детская, кабинет.

Если же подразумевается оформление ванны, кухни или других подобных помещений, пластиковый профиль будет наилучшим вариантом. Такие модели более влагоустойчивы, они не боятся грибков, плесени и высокой влажности. Деревянная рама в данном случае будет плохо справляться с подобными непростыми условиями. Потребуется регулярная обработка антисептиками и другими веществами. А такое обилие химии сведет к нулю всю пользу древесины.

В ходе установки пластиковых окон учитывается назначение комнаты. Если речь идет о спальне или детской, рекомендуется выбрать двухкамерные стеклопакеты с закачанным внутрь инертным газом. Это обеспечит нужный уровень теплоизоляции.

При современном производстве ПВХ конструкций даже в обычной пластиковой раме присутствуют резиновые утеплителей, которые препятствуют образованию конденсата. А внутреннее вентилирование с помощью специальных клапанов дает приток свежего воздуха в помещении. Если говорить и о других инновациях, то они присутствуют и в деревянных окнах. Речь идет о доборных элементах с окладами из алюминиевого профиля. А покрытие из полистирола значительно повышает устойчивость таких конструкций к агрессивным факторам внешней среды.

Какое окно лучше выбрать для мансарды

На рынке в настоящий момент можно встретить множество разновидностей мансардных окон по конструкции и функциональным особенностям. Они отличаются не только размерами, но и тем, как они функционируют, местом размещения поворотного механизма и ручки. Касаемо оконной ручки, высота ее установки повлияет на высоту монтажа самого окна.

Если установить ручку очень высоко, окно будет неудобно открывать и закрывать, если, конечно, оно не имеет функции ДУ. А если разместить ее чрезмерно низко – это может нести опасность для отдыхающих в мансарде детей. Также на выбор мансардного окна повлияет разновидность уложенного кровельного покрытия. Высота внешнего оконного оклада будет тем больше, чем выше рельеф у кровельного материала. Некоторые производители окон маркируют свою продукцию данными, где указаны кровельные материалы, вместе с которыми окна предпочтительней устанавливать.

Следите за тем, с какой комплектацией продаются окна. Нужно, чтобы в них присутствовали все крепежи, монтажные уголки, влагоизоляционный фартук, а также герметик и клейкая лента.

Стандартные размеры мансардных окон

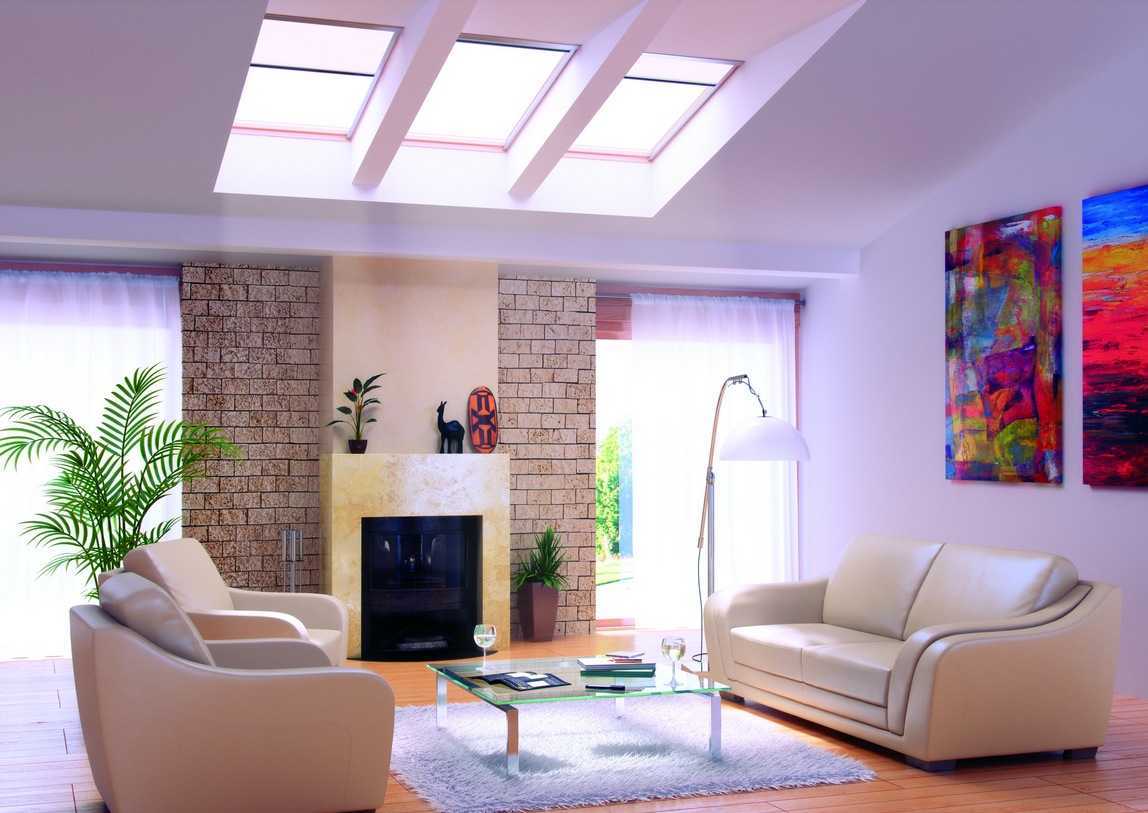

мансардные окна фото

Монтаж должен проводиться на крышах с уклоном от 15 до 90. Производители предлагают от 6 до 14 стандартных размеров. В остальном отличия касаются:

материала изготовления;
варианта открывания створок;
комплектации фурнитурой;
типа стеклопакета.

Рейтинг производителей на нашем рынке состоит из 3 компаний:

Велюкс (Дания). В отрасли с 1941 года.
Факро (Польша). Компания работает с 1986 года и смогла с обычной столярной мастерской, превратится в ведущего производителя.
РОТО (Германия). Предприятие установило удовлетворило потребности 500 миллионов людей и в отрасли более 80 лет.

Стандартный минимальный размер 55Х78 см, максимальный 114Х140 см. У каждого производителя своя линейка:

ширина, см	высота, см	ориентировочная эффективная площадь освещения, м2	Velux	FAKRO	ROTO
114	140	1,16	+	+	+
134	98	0,92		+
114	118	0,95	+	+	+
94	140	0,92	+	+	+
94	118	0,75		+	+
78	160	0,85	+	+
78	140	0,73	+	+
78	118	0,59	+	+
78	98	0,47	+	+
74	160	0,83			+
74	140	0,70			+
74	118	0,50			+
74	98	0,40			+
66	118	0,47	+	+
66	98	0,38		+
65	140	0,39			+
65	118	0,38			+
55	98	0,29		+
55	78	0,22	+	+
54	98	0,21		+
54	78	0,20			+

Виды

По типу используемого материала выделяют следующие:

Деревянные, со створками и рамой из клееного бруса.
С полиуретановым покрытием. Это деревянная конструкция, с покрытием, которое охраняет цвет и защищает от пожелтения.
С профилем из ПВХ. Рекомендованы для установки в санузлах и кухнях.
Бронированные.

Последний тип монтируют только на крышах из бетонных монолитных конструкций, так как имеют значительный вес. Деревянные рамы – дорогое удовольствие.

Деревянные мансардные окна

В зависимости от способа открывания выделяют:

с центральной осью поворота створки;
с приподнятой осью поворота;
с боковой осью поворота или мансардные люки;
с нижней поворотной осью, то есть рама открывается вперед;
комбинированные, открывающиеся наружу до 45 и поворачивающиеся.

Последняя разработка – конструкции, которые открываются пультом дистанционного управления или «умные окна». Это удачное решение для помещений, где размеры остекления очень большие. Есть модели, которые закрываются и открываются в зависимости от дождя или дыма. Их можно настроить на открытие в определенный промежуток времени.

Умные окна

Классификация по конструктивным особенностям:

Стандартные. Изготовляются по форме в виде квадрата или прямоугольника. Имеют самую простую конструкцию: створку и раму, могут быть глухими.
Надставки. Могут иметь прямоугольную или полукруглую форму. Чаще используются в качестве дополнительного декоративного верхнего элемента.
Балконные модели. Позволяют выходить человеку наружу, то есть образуют некое подобие балкона. Второй вариант – в закрытом положении повторяет форму крыши, а после открывания, створка поднимается вверх, наружу.
Световой туннель. Конструкция, не имеющая непосредственного контакта с комнатой и предназначенная для освещения пространства, где нет возможности сделать искусственное освещение.
Дополнительный оконный элемент. Обязательно монтируется в одной плоскости с мансардным окном. Эти модели устанавливаются в случаях, когда для освещения помещения не хватает уже существующего остекления, а 2 стандартные конструкции нет возможности смонтировать из-за небольшой высоты кровли.
Дуговые, то есть конструкция имеет изогнутые формы, в зависимости от радиуса крыши.
Карнизные. Предназначены для кровель, имеющих высокий пристенок под стеной.
Зенитные или предназначенные для плоских кровель.

В отдельную категорию выделяют комбинированные конструкции. На одном скате может быть установлено до 6 стеклопакетов, разных размеров и форм. Производители также предлагают модели для коньков, крыш с ломаной конфигурацией. Есть возможность сочленить светопрозрачные фасадные конструкции с уже существующими.

Что представляет собой мансардный этаж?

Мансарда, по сути, не является полноценным этажом: это пространство чердака, которое задействовано в качестве жилого или технического помещения. Таким образом, из пустого пространства можно получить полезную площадь, если облагородить его, правильно утеплить и установить окна.

Чаще всего такие этажи используют в качестве спален, комнат отдыха, гостевых. Реже их адаптируют под мастерские, кладовые. Мансардный этаж может иметь форму обычной комнаты, также может несколько стен находиться под углом. Стоять в полный рост на таком этаже можно, однако, не во всех частях помещения. Из мансардного этажа можно сделать одну большую или несколько маленьких комнат, пригодных для жилья. К минусам такого строения относится отсутствие естественного освещения. Чаще всего окна в таких конструкциях не запланированы, поэтому приходится искать решение уже после того, как строительство дома окончено.

Установка окна в отверстие, прорезаное в крыше

Классификация мансардных окон

Современные мансардные окна выпускаются производителями в широкой гамме конструктивных вариантов. Это могут быть окна:

стандартные;
балконные;
карнизные.

Широкой известностью пользуются мансардные окна fakro. Их отличает надежность, разнообразие моделей и оригинальный дизайн

Основные моменты, которые нужно учесть для правильного выбора мансардного окна, это:

конструкция крыши;
габариты конкретного помещения в мансарде – высота, площадь;
угол наклона скатной крыши;
обеспечение необходимого обзора из окна;
возможность свободного доступа для эксплуатирования и чистки окна.

Стандартные окна имеют квадратную или прямоугольную форму. По конструкции они больше всего напоминают фронтонное окно. Стандартное окно в мансардной крыше может быть фиксированным или открывающимся. Последних на рынке сбыта очень много. Мансардные окна в глухом варианте встречаются намного реже.

Балконные окна называются так потому, что к ним бывает пристроен небольшой балкончик. Это более сложная система, состоящая из наклонного окна, устанавливаемого непосредственно в скат крыши. Дополнительно устанавливается вертикальное окно, которое располагается сбоку от наклонного или чуть ниже его. Окна такого типа обязательно имеют подвижные (открывающиеся) створки. У наклонного окна стеклопакет движется снизу вверх, а у нижнего вертикального – сверху вниз или в сторону. Это открывает выход на балкон.

Карнизные окна применяются в мансардах с очень высоким пристенком. Их устанавливают вертикально в дополнение к наклонным окнам, чтобы иметь возможность полноценно обозревать окрестности. Такое окно лучше сделать с открывающейся створкой.

Помимо карнизного окна применяются и другие дополнительные конструктивные элементы. Например, глухое нижнее окно. Этот прием обеспечивает дополнительный доступ дневного света в помещение. Особенно если высота ската невелика, и установить 2 открывающихся окна не представляется возможным.

Для декорирования наклонных мансардных окон можно использовать надставки сверху. Чаще всего их делают округлыми или треугольными, но можно заказать в мастерской и сложный фигурный вариант. Главное, чтобы такая надставка не нарушала общую дизайнерскую линию дома.

Световой туннель – сложное, но эффективное устройство для доступа дневного света на чердак или в мансардную кладовую. Чтобы его установить, к окну присоединяют светоотражающую трубу. Другой ее конец выводится в требуемое помещение. Дополнительно необходимо поставить специальный плафон, который будет равномерно рассеивать в помещении свет, проходящий сквозь туннель.

Каким окнам отдать предпочтение?

Выбирая окна в крышу в мансардный этаж, важно учесть не только их внешний облик, форму и размер, но и обратить внимание на такие факторы:

Защищенность от влаги и осадков.
Из чего изготовлены рамы.
Как открывается окно.
Какой использован стеклопакет.

Окна могут серьезно отличаться конструктивно, наиболее важную роль играет стеклопакет: чем он толще, тем тяжелее будет окно, что не очень хорошо для мансардного этажа, поэтому довольно часто применяют однокамерный стеклопакет, оснащенный теплосберегающей системой и наполненный аргоном. Это позволяет снизить массу до минимума, уменьшив нагрузку на конструкцию и фурнитуру, при этом надежно защитить помещение от промерзания.

Не лишним будет использование технологии триплекс: благодаря специальной пленке, которой проклеены стекла, если разбить такое окно, в помещении не будет осколков, а заменить стеклопакет довольно легко

Кроме этого, нужно обратить внимание, где будет находиться оконная ручка. Если она слишком высоко и доставать ее неудобно, можно оснастить окно разнообразными приводами, которые помогут либо опустить ручку ниже, либо управлять конструкцией при помощи пульта дистанционно

Дистанционное управление окнами

Размеры и конструктивные особенности

Фактически мансардное окно представляет собой обычную светопрозрачную конструкцию, но с небольшими нюансами. Все коттеджные крыши имеют скат. Плоские кровли, как на многоэтажках, на них обычно не делаются. Этот наклон и обуславливает конструктивные особенности рассматриваемых оконных блоков.

В сравнении со стандартными окнами в фасадных стенах, аналоги для мансардных крыш должны иметь лучшую гидроизоляцию и прочность. На встроенные в скат оконные системы действуют большие нагрузки от ветра и осадков.

Существует два вида мансардных окон:

Вертикальные во фронтоне или в дормере («кукушке»).
Классические наклонные в скате крыши.

При этом вертикальные блоки дают меньше естественного света и требуют внесения конструктивных изменений в стропильную систему. А наклонные окна должны обладать более высокой прочностью, но зато могут быть быстро поставлены практически на любой существующей крыше.

Формы окон для мансарды

По функционалу оконные блоки для мансарды бывают видовые для обзора и света, а также аварийные для выхода наружу. А открываться подобные чердачные окна могут вверх со сдвигом створки, вбок и вокруг центральной оси. Плюс есть окна-балконы, представляющие собой в открытом состоянии небольшой балкончик.

Среди достоинств мансардных окон числятся:

универсальность – расположить их можно фактически в любой точке крыши;
высокая освещенность – наклонная светопрозрачный блок дает на 30–40% больше уличного света, чем вертикальный;
надежность – если оконный блок правильно по инструкции изготовителя эксплуатировать, то он прослужит не одно десятилетие;
безопасность – современные оконные системы изначально рассчитаны на большие ветровые и снеговые нагрузки;
рациональность использования пространства мансарды.

Варианты установки мансардного окна

Подобная светопрозрачная конструкция предельно проста в монтаже. Установить ее собственноручно и в одиночку сможет даже начинающий мастер. Только расчет возникающих нагрузок на стропила рекомендуется вначале заказать у профессионала. Если красивое окно проломит в какой-то миг крышу из-за неверных расчетов, то потом искать виноватых будет уже поздно. Придется срочно перекрывать кровлю, тратя деньги и время. Лучше изначально все сделать по правилам.

Классификация мансардных окон

стандартные;
балконные;
карнизные.

Основные моменты, которые нужно учесть для правильного выбора мансардного окна, это:

конструкция крыши;
габариты конкретного помещения в мансарде – высота, площадь;
угол наклона скатной крыши;
обеспечение необходимого обзора из окна;
возможность свободного доступа для эксплуатирования и чистки окна.

Подготовительный этап

Собираясь самостоятельно установить окно в мансарде, необходимо тщательно спланировать его размеры и определить точное место расположения. Выбирать размеры мансардных окон нужно так:

площадь окна – не более 10% общей площади крыши;
ширина окна – на 10 см меньше расстояния между стропилами;
нижний край оконного проема – немного ниже линии глаз человека в сидячем положении;
верхний уровень – на высоте, позволяющей человеку в положении стоя свободно обозревать окрестности;
запоры и другие элементы для управления оконной рамой – на высоте, удобной для постоянного пользователя.

Когда шаг между стропилами небольшой, чтобы увеличить поток дневного света нужно ставить сборное мансардное окно. Можно сделать 2 или 3 окна, если площадь крыши и материальные возможности это позволяют. Ведь цена мансардных окон бывает достаточно высокой из-за сложной конструкции и большого количества составляющих в комплекте поставки.

Для работы нужно приготовить такие инструменты, как:

электродрель с насадкой для резки металла;
ножовка;
электроножницы высечные;
строительный степлер;
шуруповерт с насадкой 8×45;
строительный уровень;
клещи марки «Гофра»;
ножницы для резки металла просечные;
рулетка с текстильной лентой.

Конструктивные особенности мансардного окна

Мансардные окна подвергаются агрессивному воздействию окружающей среды в большей степени, чем окна фронтонного остекления. Поэтому конструкция окна, устанавливаемого в мансарде значительно сложнее.

Основные составляющие мансардного окна:

рама;
створки;
фурнитура для управления створкой и фиксирования ее в необходимом положении.

Стеклопакеты для мансардного окна делают из особого стекла повышенной прочности. Для заполнения стеклопакета используется инертный газ.

Необходимыми элементами конструкции являются:

фартуки для гидро- и пароизоляции;
дренажный желоб для предотвращения протечек;
теплоизолятор;
специальный оклад для предотвращения деформации и направления влаги вниз;
внутренние откосы.

Цена мансардных окон определяется такими моментами, как:

материал, из которого сделаны окна;
форма и размеры окон;
количество составляющих.

Консультация специалиста поможет не ошибиться с выбором самого окна и всех дополнительных элементов к нему. Помимо основного пакета это могут быть:

ролставни;
защита от прямых солнечных лучей;
ролшторы.

Особенности конструкции

Сейчас изготавливают любые нестандартные мансардные окна, например, комплексные с комбинированным окладом на коньке.

Правильно сооруженная слоистая кровля с окнами не копит конденсат благодаря вентиляции, но сохраняет тепло. И данные конструкции производители оснащают основательно. Например:

закаленными стеклами либо стеклами-триплекс — энергосберегающими элементами, пропускающими на мансардном этаже дневной свет;
герметичными уплотнителями;

Трехкамерные образцы рекомендуется устанавливать в холодных климатических зонах.

прочной рамой, не пропускающей влагу, неуязвимой УФ лучами;
затеняющими устройствами — жалюзи;

Наружные жалюзи – дополнительная преграда от снега и града.

вентиляцией в 2 режимах: зимнем и летнем;
защитным оборудованием от пыли, насекомых.
дистанционным управлением (что требует подведения кабеля).

Здесь нужна и дополнительная вентиляция.

Выбирая окно, важно уточнить, соответствуют ли теплотехнические качества ГОСТ Р 51380 и ГОСТ Р 51387

Предварительные расчеты

Рассмотрим, как выбрать оптимальную конструкцию мансардного окна. При этом, учитываем:

все его задачи (освещение, панорама, утепление, сток);
место для установки;
тип кровельного материала.

При планировании исключаем близкое расположение окна к ендове, фартуку, ребрам и коньку.

Нельзя размещать окна:

на скатах ендовы (разжелобок), чтобы во внутренних углах не скапливались осадки;
вблизи отводов вентиляции и дымоходов, чтобы не собирать конденсат;
в местах примыкания к стенам — из-за затенения и увлажнения.

То есть, узел примыкания мансардного окна к кровле обязан быть свободен от прочих узлов этой кровельной системы.

Здесь установка в готовую кровлю такая: проем совпадает с рядом черепицы.

Вид кровельного материала определяет способ монтажа. Потому что высокий его рельеф предполагает и высокий наружный оклад.

Продукция Факро (Fakro) предназначена даже для крыш с гладким рулонным покрытием.

По площади пола вычисляем и площадь остекления: 10 м² пола освещаются 1 м² остекления (при любых габаритах окна). Монтаж оконной конструкции в крутой кровле целесообразен на высоте 1 – 1,4 м. Помните, архитектурная эстетика предлагает нижний лимит — 0,8 м, а верхний — 1,9 м.

Большие окна — светлое помещение!

Установка мансардных окон

Монтаж – это настолько ответственный момент, что его нельзя пускать на самотек по той простой причине, что именно ошибки монтажников зачастую приводят к тому, что даже самые качественные окна могут протекать и доставлять другие неприятности. Итак, как можно проконтролировать мастеров, которые устанавливают ваше приобретение?

Прежде всего, не стоит устанавливать мансардное окно самостоятельно. Потому что в случае чего фирма-изготовитель может предъявить претензию в некачественном монтаже, и вы не сможете получить бесплатное сервисное обслуживание. Поэтом желательно, чтобы монтаж осуществляла сервисная бригада дилера, продающего окна. В этом случае возьмите документы, подтверждающие не только гарантию производителя на изделие, но и гарантийный документ на монтажные работы.
Ознакомьтесь с монтажной инструкцией. Это можно сделать и на сайте производителя. Зато после этого вы сможете проследить за тем, что на самом деле делают специалисты.

Что контролировать при установке мансардного окна?

Весьма важно, чтобы горизонтальные и вертикальные поверхности соответствовали уровню. Для этого вам пригодятся рулетка и строительный уровень

Проверку производят после окончания монтажных работ, когда навешана створка.
Примыкание паро- и гидроизоляционных мембран, а также наличие лент. После установки рамы и до того, как будет монтироваться оклад. Все стыки должны быть проклеены клейкой лентой.
Отвод воды от мансардного окна. Этот этап нужно проконтролировать до того, как будет установлен оклад и кровельное покрытие
При этом нужно обратить внимание, чтобы были соблюдены уклоны, а все надрезы были проклеены.
Правильность монтажа гидроизоляционного оклада можно определить согласно инструкции. Не должно быть зазоров, а также выступающих гвоздей и скоб на поверхности, которая контактирует с внешней средой.
Откосы нужно проверить при помощи уровня, проследить, чтобы нижний откос был установлен перпендикулярно полу, а верхний был горизонтален.
Когда вы устанавливаете подоконники, после их установки нужно убедиться, что оставлен зазор между стеной и подоконником
Это нужно для того, чтобы теплый воздух беспрепятственно омывал стеклопакет и предотвращал выпадение конденсата.
Батареи должны присутствовать под каждым окном. Это обеспечит подогрев холодного воздуха, стекающего с поверхности стекол.

Может быть, не стоит вникать во все эти тонкости и доверить все профессионалам? Можно и так. Однако практика показывает, что мастера лучше соблюдают все нормы и правила, когда уверены в том, что их клиент знает технологию установки мансардного окна и может спросить с них по каждому этапу работ. В конце концов, ведь это вы платите деньги, а посему имеете полное право на действительно качественный товар и услуги.

Выбор окон для кровли

Перед покупкой нужно ознакомиться с функциями и характеристиками этих конструкций. Они должны дополнять функции крыши и ни в коем случае не снижать ее характеристики. То есть, кровля после установки оконных конструкций должна по-прежнему обеспечивать защиту от дождя, сохранять тепло, а также не позволять скапливаться конденсату.

Этим требованиям соответствуют мансардные окна со следующими характеристиками:

Наличие основного уплотнителя и дополнительных герметизирующих накладок.
Закаленный стеклопакет. Лучший вариант — триплекс.
Устойчивость рамы к атмосферным воздействиям: ветру, снегу, дождю, ультрафиолетовому излучению.
Наличие съемных конструкций, обеспечивающих защиту от пыли и насекомых.

Далеко не все окна для кровли на рынке соответствуют этим требованиям. Значит, нужно быть внимательнее при выборе. Возможно, придется заказывать изготовление окон по индивидуальным эскизам.

https://youtube.com/watch?v=pjDvfnBCe-o

Монтаж и настройка рамы

Установка и настройка рамы осуществляется в такой последовательности:

Нижние кронштейны закрепляют наглухо, а верхние подкручивают лишь частично, чтобы в будущем была возможность выполнить регулировку.
На следующем этапе осуществляют выравнивание рамы по вертикали и горизонтали, а если были найдены какие-либо отклонения, то с помощью пластиковых уголков делают подгонку. Створку рекомендуется на время установить на место для возможности контроля правильности прилегания ее к раме. Лучше проконтролируйте точность установки рамы сейчас, так как позже это сделать не получится.
Отступы от проема к раме с обеих сторон должны быть одинаковыми.
Когда регулировка закончена, все болты можно затянуть окончательно, по периметру рамы уложить влагоотталкивающий фартук, а также закрепить при помощи степлера теплоизоляционный материал со всех сторон.

Чтобы произвести монтаж дренажного желоба, в обрешетке над окном делаются прорезы с размерами, равняющимися параметрам дренажного устройства. Согласно этим размерам отрезают кусок влагоизоляционного материала. Желоба продевают сквозь удаленную часть гидроизоляции и фиксируют к обрешетке. Стоит отметить, что водосток должен быть размещен под углом, чтобы влага не собиралась, а самотеком уходила в вентиляционный просвет крыши.

Плюсы и минусы

Если сравнивать световую насыщенность от окна в скате крыши с вертикальными блоками в стене дома, то получается, что мансардные варианты справляются с этой задачей на 40% лучше. Это объясняется наклонным расположением в зоне потолка. К преимуществам окон, установленных в скатах крыши, относятся следующие достоинства:

Оригинальный декор дома, который обеспечивают окна в мансарде.
Полноценное освещение в светлое время суток.
Возможность расширения пространства за счет балконной части окна.
Окна не создают дополнительную нагрузку на несущие конструкции, вес кровли с ними идентичен весу монолитной крыши.
Возможность организовать проветривание и свести к минимуму избыточное увлажнение помещения.

К недостаткам можно отнести высокую цену на мансардные окна и на работы по их установке. Чтобы не столкнуться с проблемами во время эксплуатации, необходимо приобрести качественные окна и доверить профессионалам правильную постановку блоков.
