Мансардные окна: устройство, размеры и монтаж своими руками

Полукруглое слуховое окно

Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично и функционально.

Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.

Люкарна бычий глаз

Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.

Как сделать чертеж?

В первую очередь нужно установить длину и высоту проема люкарны (отрезкиac — половина длинны иbc ). От точкиa перпендикулярно основанию проводится прямая линия и отмечается на ней отрезокad = ac . Вокруг точкиd рисуется окружность радиусомad . На отрезкеab отмечается точка пересечения с окружностью (e ). Далее проводиться прямая от точкиd через точкуe до места пересечения с линией, на которой находиться отрезокbc . Точка пересечения —f . Вокруг этой точки рисуется следующая окружность радиусомfe . Обводя кривуюaeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.

К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену. Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.

Два варианта конструкции «бычий глаз»:

Конструкция из криволинейных форм — кружал.

Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила.

Шатровая конструкция.

Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила.

Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как , сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.

Плюсы и минусы

Если сравнивать световую насыщенность от окна в скате крыши с вертикальными блоками в стене дома, то получается, что мансардные варианты справляются с этой задачей на 40% лучше. Это объясняется наклонным расположением в зоне потолка. К преимуществам окон, установленных в скатах крыши, относятся следующие достоинства:

Оригинальный декор дома, который обеспечивают окна в мансарде.
Полноценное освещение в светлое время суток.
Возможность расширения пространства за счет балконной части окна.
Окна не создают дополнительную нагрузку на несущие конструкции, вес кровли с ними идентичен весу монолитной крыши.
Возможность организовать проветривание и свести к минимуму избыточное увлажнение помещения.

К недостаткам можно отнести высокую цену на мансардные окна и на работы по их установке. Чтобы не столкнуться с проблемами во время эксплуатации, необходимо приобрести качественные окна и доверить профессионалам правильную постановку блоков.

Основные характеристики мансардных окон

Для начала стоит разобраться, в чём же прямое назначение мансардных окон. Дело в том, что очень трудно освещать естественным способом постройки с большим количеством стен, расположенных под углом. Поэтому в середине ХХ века люди придумали устанавливать окна прямо в кровельное покрытие. Использовать такое приспособление можно на крыше практически любой конфигурации, ведь допустимый угол наклона составляет от 15° до 90°.

В помещении с мансардными окнами всегда будет много светаИсточник classic-mouldings.com

Эксплуатационные и технические особенности мансардных окон

Существует большое количество разнообразных конструкций, поэтому, выбирая мансардное окно, нужно помнить следующие правила:

Его длина должна быть меньше половины ската крыши, и зависит она от угла наклона кровли; чем меньше угол, тем больше длина.
Лучше, если ширина мансардного окна будет на 3-5 см меньше, чем межстропильное пространство.
Целесообразно размещать верхний край окна не выше 2 м, а нижний не ниже 1 м от пола подкровельного помещения.
Способ крепления стоит выбирать, учитывая материал кровельного покрытия: если это, например, металлочерепица, то мансардное окно лучше будет зафиксировать на обрешётке, в случае же использования мягкой кровли, окно нужно крепить саморезами поверх покрытия.
В зданиях, имеющих историческую ценность, рекомендуется использовать именно мансардные окна, потому что они обеспечивают непросматриваемость конструкции с улицы, а также позволяют не изменять силуэт кровли.

Преимущества использования мансардных окон

До того, как перейти непосредственно к вопросу цены окон на крышу мансарды, стоит рассказать о достоинствах таких конструкций. Плюсов довольно много, и большинство из них можно назвать веским поводом приобрести такое дополнение для своего дома.

Мансардные окна очень хорошо вписываются в любой дизайн помещенияИсточник upndown.pro

Достоинства использования окон в мансарде:

Мансардные окна, установленные в пологих скатах, при условии удачного расположения, могут обеспечить на 40% больше света, чем вертикальные конструкции.
Их можно устанавливать в любой части кровли, что даёт возможность освещать коридоры, ниши и глубокие части помещения.
При установке мансардных окон освобождаются стены, а это экономит место и позволяет располагать дополнительные полки или шкафы.
Непосредственно вплотную к такому окну можно поместить письменный стол. Такое рабочее место будет очень удобным и практичным, благодаря обилию света.
Постройка с мансардными окнами выгодно выделяется на фоне других зданий, а внутри помещения создаётся неповторимая атмосфера.

Разновидности оконных проемов на крыше

В современных домах вы сможете увидеть четыре вида слуховых проемов:

Окна на фронтонах.

Это устройство проема с торцевой (фронтальной) стороны является самым популярным решением для мансардных и двускатных крыш. Помимо этого, окно на фронтоне стало экономически выгодным вариантом, так как монтаж аналогичен врезке обычного окна.

Дормер. В обиходе двускатная крыша, которая имеет слуховое окно, выступающее за скат кровли, имеет простое название «кукушка». Такое окно – это тоже популярный вариант с множеством модификаций. В качество дополнительного элемента архитектуры дома, кукушка усложняет конструкцию, а это приведет к незапланированным расходам. Но все же дормер несет и эстетическую нагрузку, а именно увеличивает жилую площадь и расширяет обзор по кругу. Стекло обязательно устанавливают вертикально, и это немного ограничивает поступление света.

Антидормер. Он, в противоположность описанной выше конструкции, не выступает за кат, а наоборот, встраивается и как бы оказывается утопленным в его поверхности. К слову он еще и дешевле, хотя вам придется потратиться на улучшенную гидроизоляцию. Несмотря на оригинальность внешнего вида, такая разновидность не подойдет для широкого применения, так как будет уменьшать полезную площадь помещения чердака. Антидормер с вертикально расположенным в нем стеклом подойдут для монтажа в ломаной крыше мансарды.
Мансардное окно. Слуховое окно на крыше мансарды встраивают в наклонную плоскость кровли, что и обеспечивает естественное освещение по максимуму. Установке наклонного окна характерны небольшие объемы работ и размеры, причем выглядят они эффектно, но есть и свои издержки – они обойдутся вам несколько дороже стандартных пластиковых окон, а также склонны к протеканиям и при высоком расположении неудобны в эксплуатации.

Особенности мансардных окон

Мансардное окно представляет собой особую конструкцию, которая предназначена для монтажа на наклонной поверхности, то есть на крышу мансардного помещения. В связи с этим такие окна должны обладать повышенной прочностью, ведь на них приходятся те же нагрузки, что и на кровлю. Так же благодаря наклонному положению, мансардные окна способны пропускать на 30 -40% больше света. Именно эти особенности и отличают их от обычных окон, которые монтируются в оконный проем в стене. Окно должно выдерживать воздействие неблагоприятных факторов окружающей среды – обледенение, сильные порывы ветра, лучи раскаленного солнца, сильные ливни и снеговые метели.

Требования

Рама должна обладать достаточной жесткостью, чтобы обеспечить устойчивость всей конструкции;
Стекло должно быть достаточно прочным, чтобы не треснуть под ударом града или толстым слоем снега;
Размеры окон должны быть более точными, чтобы обеспечить более качественный монтаж и тем самым избежать таких распространенных неприятностей, как протекание или продувание по периметру;
Вес конструкции не должен быть слишком большим, чтобы не оказывать дополнительную нагрузку на кровлю

Из-за этого все окна выпускаются стандартных размеров, а их площадь зачастую не превышает площади 1,4 кв.м.Обязательно обратите внимание на это условие;
Но при этом окно должно сохранять тепло в помещении;
Периметр окна должен быть герметичным.

Интересный факт — впервые мансардные окна появились в Париже, когда возникла необходимость предоставить жилье людям с небольшим состоянием. Тогда и стали массово переоборудовать мансардные помещения под жилье и перестали использовать их в качестве чуланов. Для обеспечения вентиляции в них имелись так называемые слуховые окна, но они не могли обеспечить должного уровня освещения в комнате. И местный архитектор предложил поместить оконный проем непосредственно на крыше. Так и появились различные варианты исполнения мансардных окон.

Создание стропильной системы

Этап первый. Весь каркас мансарды располагают на деревянных балках, имеющих сечение 10 на 10 сантиметров, которые укладывают на слой гидроизоляции (например, рубероид). Укладка балок производится, если будет создаваться перекрытие из железобетонных изделий

Важное замечание: при использовании деревянных стройматериалов для стропильной системы они должны иметь определенную влажность. Если материалы не высушены должным образом, со временем, когда они подсохнут, начнут деформироваться, что может в конечном итоге привести к разрушению конструкции кровли.

Этап третий. Далее выполняется укладка верхнего бруса, имеющего сечение 10х10 сантиметров. Его монтируют к стойкам при помощи металлических скоб или гвоздей. После закрепления верхнего бруса установка подстропильной рамы считается завершенной.

Этап четвертый. Теперь требуется установить мауэрлат, на который возложена важнейшая функция, когда выполняется каркасная мансарда своими руками: к нему крепится вся крыша. Этот элемент не позволяет опрокинуться конструкции крыши в случае мощных порывов ветра. Он требуется для надежного крепления стропил к стенам строения и передает вертикальную нагрузку крыши на них (см. статью: «Мансарда своими руками, необходимые материалы и инструменты»).

Для монтажа мауэрлата нужны доски (толщиной не менее 40 миллиметров) или деревянные брусья (размером 150х100 миллиметров). Их укладывают на стены строго горизонтально согласно уровню. Под доску или брус подлаживают гидроизоляцию – это необходимо для предотвращения попадания влаги от стен на мауэрлат. Для крепления доски к стене нужны скобы или болты. Иногда мауэрлат привязывают отожженной проволокой, вмонтированной в стены на этапе их кладки. Доску мауэрлата обязательно следует обработать противогрибковым средством.

Этап пятый. Теперь все подготовлено для монтажа стропильных ног, изготовление которых можно заказать и уже готовые элементы собрать подобно конструктору. Также их можно сделать самостоятельно. До того, как приступить к установке стропил, надо разметить шаг, с которым они будут крепиться, обычно это 100-120 сантиметров. На стропильную раму и мауэрлат карандашом наносят соответствующие пометки. Сначала укладывают стропила крайние к фронтону

При этом важно, чтобы линия края фронтона и верхняя часть стропил были на одном уровне (см. также статью: «Переделка крыши дома под мансарду: методы и способы»).

Монтаж стропильной системы своими руками, подробно на видео:

Для изготовления стропил, когда возводится не только дом, но и каркасный гараж с мансардой используют 40-50 миллиметровые доски шириной 150 миллиметров – они должны быть прямыми, желательно без сучков, допускается не более 3 штук на один погонный метр

Между крайними стропилами натягивают шпагат, который и будет ориентиром при монтаже остальных элементов стропильной конструкции (прочтите: «Гараж с мансардой своими руками и его преимущества»).

Этап шестой. На завершающей стадии создания стропильной системы производится соединение стропил попарно друг с другом в верхней их части и установка коньковой балки – данный элемент необходим, когда длина крыши составляет более 7 метров, (например, строится каркасный дом 6х9 с мансардой), а стропильная система мансардной крыши имеет большой вес. Если размер крыши меньше, тогда можно использовать метод связки верха стропил при помощи растяжек, которые в дальнейшем используют вместо потолочных балок помещения. Когда зимой снег будет лежать на крыше, растяжки частично примут на себя нагрузку.

Этап седьмой. Теперь приступают к установке обрешетки, укладке гидробарьера, выполнению теплоизоляции кровли, отделке потолка и стен мансарды. Проект мансардной крыши с окнами на потолке реализуется по той же схеме, только на этапе монтажа стропил необходимо выполнить закладку проемов, куда потом установят оконную раму (смотрите статью: «Возможные проекты мансардных домов»).

Назначение и виды слуховых окон

обеспечивают чердачные и мансардные помещения притоком свежего воздуха и вентиляцией;
являются источником естественного освещения;
могут служить выходом на крышу;
являются элементом архитектурного дизайна.

Функциональный и красивый элемент загородного дома

Где расположить люкарну? Определение размеров люкарны

Располагать люкарну не рекомендуется близко к краю кровли или к фронтону.
Работы по строительству люкарны начинаются только после возведения стропильной системы крыши и фронтонов. Устройство люкарны начинается с возведения каркаса. Люкарна, которая располагается с торцевой стороны двускатной кровли (т.е. на фронтонной стене), не обеспечит по максимуму помещение естественным освещением.
Вертикальное расположение люкарны придает зданию изысканности и величие, но не совсем смотрится на зданиях малых размеров.
Минимальное расстояние между люкарнами должно быть не менее 80 см, в противном случае в пространстве кровли между ними зимой будет накапливаться большое количество снега.
Рекомендуется соблюдать соотношение между площадями окна люкарны и пола – не более 1/6…1/8 от площади пола помещения мансарды.
Рекомендуется устанавливать окно люкарны на высоте не менее 85…90 см от уровня пола.
По возможности следует устанавливать окно люкарны максимально большим в пределах 120…150 см по высоте;
Рекомендуемая ширина люкарны (или сумма ширины нескольких люкарн) должна быть более половины всей ширины помещения.
Высота окна люкарны будет зависеть от уклона кровельного покрытия крыши:

бетонная черепица – 1:10;
шифер – 1:5;
керамическая черепица с замковым соединением – 1:8;
керамическая черепица с обычным соединением – 1:6.

Преимущества применения люкарны

Здания с люкарной имеют красивый вид.
Не сложная эксплуатация, легко можно помыть окно люкарны.
При грамотном проектировании окна оно обеспечивает помещение достаточным количеством дневного света и свежего воздуха.
При помощи люкарны осуществляется выход на кровлю для ее технического обслуживания.

Недостатки применения люкарны

При наличии люкарны на кровле зимой может собираться дополнительное количество снега (появляются снеговые мешки), которое оказывает существенную дополнительную нагрузку на стропильную систему крыши.
Повышенная вероятность протечки кровли в зоне размещения люкарны.
Конструкция люкарны более сложная, чем мансардного окна.
По сравнению с мансардным окном люкарна пропускает меньше дневного света (примерно на 30…40%).
Высокая стоимость устройства люкарны.

Конев Александр Анатольевич

Технология установки окна в мансарде

Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.

Подготовительные мероприятия

Заранее надо запастись инструментами. Для работы понадобятся:

уровень;
рулетка;
отвес;
линейка;
киянка и молоток;
шуруповерт.

Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.

Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.

Полезное: Теплоизоляция Технониколь для стен, пола, кровли и фасада

Резка оконного проема

Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.

Порядок действий:

Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
Черепицу снять, профлист срезать.

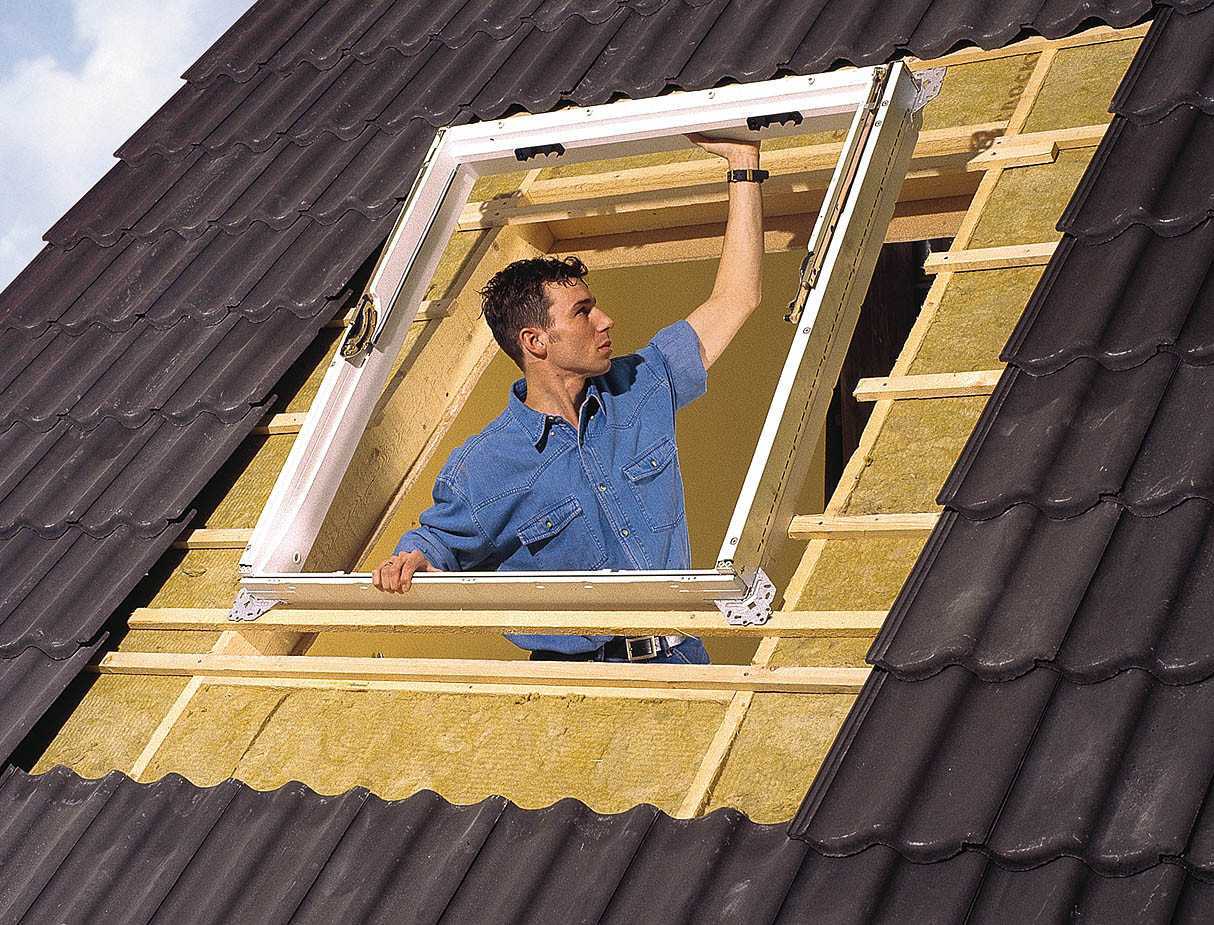

Обустройство коробки окна

Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.

Ход работ:

Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.

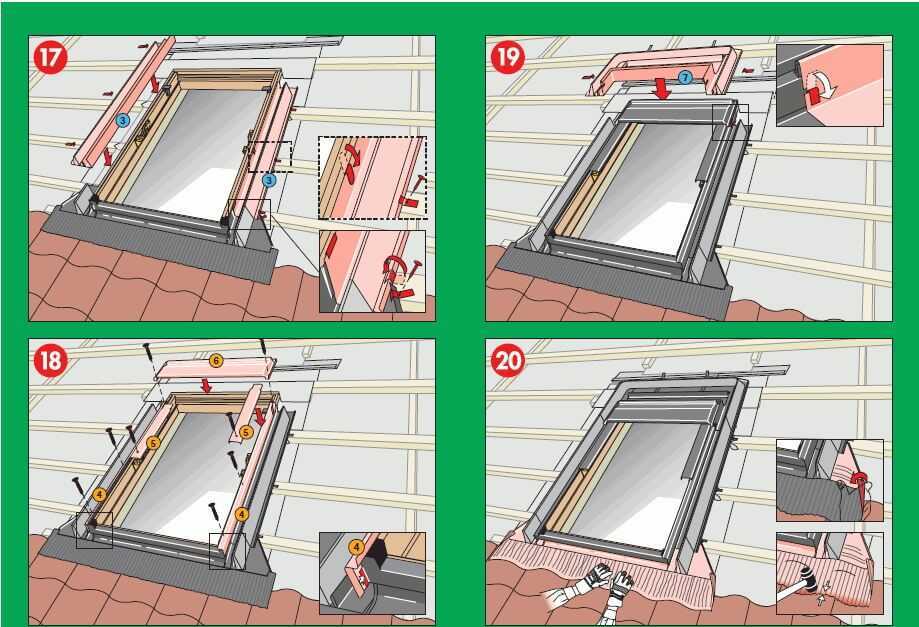

Монтаж оклада и стеклопакета

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:

Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
Зафиксировать верхнюю накладку, закрепив ее на шурупы.
Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
Подвести кровельный материал к фальцу на защитном фартуке.
В последнюю очередь сверху оклада устанавливают пластиковые накладки.

Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.

Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.

Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.

Преимущества и недостатки

Все виды мансардных окон имеют ряд достоинств и недостатков, которые рекомендуется учитывать в процессе выбора. Основные преимущества:

способны выдержать сильную механическую нагрузку;
в крышу можно вмонтировать несколько оконных блоков сразу;
организация вентиляции;
дополнительный источник света.

Разнообразие форм и размеров позволяет подобрать подходящий вариант.

Недостатки у конструкции также имеются, поэтому их необходимо знать:

происходить быстрое загрязнение;
требуется дополнительное утепление;
нужно дополнительно защитить от негативного влияния жидкости;
дорогая стоимость.

Для того чтобы сохранить мансардные окна чистыми, процесс уборки требуется проводить чаще – 2-3 раза в год.

Тонкости строительства

Усложняют жизнь строителям необходимость устройства окон, из-за этого приходится усложнять конструкцию кровли или использовать окна, которые предназначены для использования в мансарде. Ещё один момент, который может осложнить жизнь застройщика, это недостаточная естественная вентиляция, то есть будет необходимо принять меры по созданию принудительной вентиляции в мансарде. Кроме того, сложная кровля влечёт за собой повышение трудоёмкости при обустройстве тепло- и гидроизоляции. Но все эти сложности перевешивает привлекательный вид дома с мансардной крышей, да и лишняя комната никогда не помешает.

Требования к мансардным окнам

Мансардные окна являются частью кровельной конструкции, поэтому их задача не ограничивается только освещением. Они должны обеспечивать хорошую теплоизоляцию, не пропускать осадки вовнутрь помещения и противостоять негативным воздействиям окружающей среды.

Для обустройства крыши не подойдут обычные стеклопакеты, требуется монтаж специальных мансардных окон. Конструкция должна обладать обязательными характеристиками:

теплоэффективность – модели с коэффициентом теплоизоляции порядка 2-2,6 Вт/кв. м;
шумопоглощение – качественные изделия подавляют до 35 дБ;
прочность – оконные полотна должны выдерживать прямые удары града, залежи снега, поэтому их покрывают специальной пленкой или делают из закаленного стекла;
исключительная герметичность – в конструктиве предусмотрены уплотняющие накладки.

Мансардные окна должны легко открываться, иметь рольставни для затенения и быть удобными в уходе.

Как на мансарде сделать балкон. Балкон на мансардном этаже – изюминка дома или бесполезный элемент?

Когда заказчик просит сделать мансардный дом с балконом, его желание продиктовано следующими факторами:

Выход на улицу со второго этажа выглядит очень эстетично и придает зданию некую завершенность.
Появляется дополнительное место для отдыха, утреннего чаепития и вечернего любования звездным небом.
При наличии террасы или крыльца на первом этаже балконная плита может служить кровлей для этих конструкций.
В случае пожара балконная секция может послужить дополнительным способом эвакуации, если предусмотреть для этого необходимые средства (люк, лестницу и т.п.).

Чтобы насладиться природой, достаточно открыть балконную дверь

С перечисленными преимуществами сложно не согласиться, однако существуют и минусы строительства балконов в частных домах:

Возведение такой конструкции требует серьезных финансовых вложений.
Дополнительный выход в мансарде уменьшает теплоизоляцию помещения.
Зимой на перекрытии будет скапливаться снег, а весной и осенью дождевая вода, поэтому без надежной гидроизоляции не обойтись (опять же – дополнительные затраты).
Открытый балкон – это источник грязи и пыли, которые будут попадать внутрь помещения даже у особо аккуратных хозяев.

В условиях русской зимы практичность балконной зоны зачастую сводится к нулю

Конечно, с любыми недостатками можно бороться, особенно если для этого существует необходимая финансовая поддержка и стойкое желание придать своему дому элегантность и неповторимость. Тем более что есть масса примеров удачной реализации лоджий на мансардном этаже.
