Технология установки мансардного окна в кровлю

Задачи мансардных оконных конструкций

Сооруженный по правилам сложносоставной «пирог» кровли сохраняет тепло, не копит на поверхности конденсат, долго служит благодаря отлично работающей подкровельной вентиляции. Равнозначные обязанности водружаются на «хрупкие плечи» мансардных окон, которые к тому же должны свободно открываться и не вызывать затруднений с закрыванием. Окнам наравне с кровельной системой придется отражать атмосферные атаки. Потому рекомендуется оборудовать мансарды специальными конструкциями:

  • с закаленными стеклами или стеклами-триплекс;
  • с энергосберегающим пропускающим поток света элементом;
  • с герметичными уплотнителями и накладками;
  • с прочной рамой, защищенной от постоянного воздействия влаги и УФ-лучей;
  • с устройствами, обеспечивающими затенение, легкую эксплуатацию, вентиляцию в летнем и зимнем режиме, защиту от насекомых и пыльной взвеси.

Желательно, чтобы пользование и уход за ними не составлял особого труда, чтобы запотевание и отсыревшая отделка не раздражала собственников. Все требования удовлетворит точный подбор и безукоризненный монтаж мансардных окон, осуществленный в строгом соответствии с указаниями производителя и общепринятыми технологическими нормами.

Предварительное планирование и расчеты

Монтаж без расчетов – деньги на ветер. Чтобы не пришлось попусту тратиться, предварительно нужно все рассчитать, выбрать окна в соответствии с решаемыми задачами и типом кровельного материала и определить место для их установки.

Вычисление площади остекления

Формула предельно проста, результат зависит от площади пола. Каждые 10 м² должны быть освещены за счет 1 м² остекления независимо от габаритов окна. Есть нюанс, слегка корректирующий количество проникающего сквозь окно мансарды светопотока. Чем выше оконный проем, тем больше дневного света через него проходит. Однако слишком высокое расположение будет мешать любоваться окружающей природой и подобная установка больше подходит для пологих крыш с углами наклонов скатов 15-20º.

Кровли с крутыми скатами негласные законы и архитектурная эстетика заставляет оборудовать окнами, нижняя линия которых находится на уровне в среднем от 1,00 до 1,40 м. Нижним лимитом считается 0,80 м, верхним пределом 1,90 м. Однако высота расположения практически не влияет на размеры мансардных окон. В любом случае общая площадь пропускающих свет элементов должна вычисляться по приведенной выше формуле, а одно, четыре или два окна захочет владелец – выбор, обоснованный личными предпочтениями.

Какое окно купить?

Покупателю сейчас предложена масса различных конструкций с многочисленными функциями, перечислять которые не стоит в этой статье. Разница не только в габаритах, но и в механизмах действия, в месте расположения поворотной оси и оконной ручки. Последняя характеристика влияет на высоту установки окна на мансарде. Слишком высоко ручка – неудобно открывать, если к окну не прилагается ДУ, слишком низко – опасно, если в банной мансарде будут отдыхать дети. Кроме ручки, как точки приложения постоянных усилий, на выбор окна влияет тип кровельного материала. Чем выше его рельеф, тем больше высота должна быть у наружного оконного оклада. У продукции с маркой Fakro, например, есть специальная маркировка, согласно которой окна подбирают для мансард с черепицей, ондулином, металлопрофилем или гладким рулонным покрытием.

Обычно в заводской комплектации имеется крепеж, монтажные уголки, гидроизоляционный фартук с пароотводящим эффектом, специальный герметик и клейкая лента. Конечно, лучше приобрести полный комплект со всеми необходимыми для монтажа приспособлениями. Однако при отсутствии утеплителя, гидроизоляции и гофрированной пароизоляционной мембраны все это можно купить отдельно или сделать из предложенных строительными магазинами материалов.

Сложно сказать, что первоначально нужно решить собственнику бани, желающему установить мансардные окна своими руками. Определение места установки должно производиться параллельно выбору оптимальной конструкции. Точнее, эти вопросы решаются в совокупности.

Выбор места для установки окон

Месторасположение – немаловажный фактор, определяющий срок службы всей кровли, внутренней отделки и эстетические данные строения. Прежде чем выяснять, как установить мансардное окно, следует найти оптимальное место для его устройства.

О пределах высоты проема под мансардное окно уже упоминалось. Четких технических указаний по этому поводу нет, потому точно нельзя сказать, что больше оказывает воздействие на выбор.

Однозначно тип кровельного материала. Любую мягкую рулонную разновидность можно разрезать в любом месте. Черепицу нельзя! Нужно расположить так, чтобы нижняя линия оконной конструкции располагалась над рядом «неразрезанной» целой черепицы.

Владельцу, выбирающему место для установки, нужно учесть, что под остекленной конструкцией должен быть установлен прибор отопления, ведь рациональный обогрев мансардных окон исключит образование конденсата. Данный фактор тоже влияет на высоту установки. И еще: покупателю окон с дистанционным управлением нужно обеспокоиться подводкой кабеля.

Особенности монтажа мансардных окон вместе с крышей

Преимущества одновременного возведения крыши с монтажом окна очевидны:

  1. Ширину проема можно выбрать по своему усмотрению, внеся изменения в стропильную схему. Есть возможность дополнительно укрепить скаты сразу по всей длине.
  2. Установка окна на голые стропила проще, можно работать сразу на крыше.
  3. Не нужно разрушать конструкцию кровельного пирога с риском нанести случайный ущерб.

При монтаже учитывают высоту кровельного материала, чтобы после его укладки рама не находилась ниже его уровня. Набивают рамку из брусков обрешетки нужной толщины по периметру.

Над верхней частью рамы делают дренажный желоб, который будет находиться под слоем кровельного материала для отвода конденсата. Его крепят к горизонтальному бруску обрешетки немного наклонно. Для плотного прилегания вертикальные куски обрешетки выпиливают под размер желоба.

Требования к стеклопакетам

Главной особенностью стеклопакетов для установки в мансарду является их достаточно высокая прочность и столь же качественная герметичность. Мансардные окна обязаны стойко выдерживать не только колебания температуры, но и давление и высокую влажность.

Именно поэтому в мансардных окнах устанавливаются специальные стеклопакеты, секции которых заполнены специальным инертным газом, чаще всего аргоном

Это делается для того, чтобы повысить теплоизоляционные характеристики стекла, поэтому установка таких окон не может быть дешевой. В среднем цена на одно окно начинается от 20 тысяч.

Ещё одна особенность таких окон в том, что они выполнены из закалённого стекла для того, чтобы выдерживать такие погодные явления, как град, ураганы, бури. Кроме того, в России таки окна еще и обязаны выдерживать давление снежных масс, что тоже не может не отразиться на стоимости изделий. И даже если стекло вдруг по каким-то причинам лопнет или разобьется, по аналогии с автомобильным, оно не повредит никого, а рассыплется на мелкие шарикообразные осколки, безопасные для человека.

Существуют варианты автоматических мансардных окон. Они оборудованы специальным электроприводом, который поможет закрыть жалюзи на окнах, не вставая с постели и не отвлекаясь от занятий с ребенком или чтения

Каждая дополнительная функция окна будет стоить определенных денег, именно поэтому стоит заранее просчитать их количество и расположение. Окно-люкс с электроприводом может быть на треть дороже обычного. Такое решение далеко не всегда оправдано, и зачастую является неправильным. Во-первых, устанавливать такие окна своими руками гораздо сложнее, да и фирменный монтаж будет стоить дороже. Во-вторых, распространение света будет меньше, чем от нескольких одиночных окон такой же суммарной площади.

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

  • маркизет или рольставни для наружного затемнения;
  • оклад для защиты от негативных атмосферных воздействий;
  • само окно – замкнутая герметичная система;
  • гидроизоляционный уплотнитель;
  • внутренние откосы.

Но,если вы не хотите заморачиваться над покупками выше перечисленных комплектующих,и хотите сразу приступать к установке,то вы можете заказать готовые Мансардные окна у проверенного интернет магазина,и сразу приступить к установке по инструкции ниже.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

  • Вдоль всего периметра проема между ним и рамой должен оставаться зазор а 20–50 мм, предназначенный для укладки теплоизоляции.
  • Между нижней кромкой рамы и материалом кровли необходимо предусмотреть технологический зазор. Его величину определяют, исходя от вида покрытия кровли. Например, для черепицы величина зазора составляет 90 мм.
  • Еще один зазор, шириной в 10–100 мм, разделяет верхний брус и материал кровли. При отсутствии такового в результате усадки древесины, из которой выполнена стропильная система, рама может перекоситься.

ustanovka-1

ustanovka-2

  • Раму фиксируют либо к стропилам, либо к рейкам из такого же бруса, что и брус обрешетки, которые фиксируют строго горизонтально.
  • С внутренней стороны пространства мансарды по слою гидроизоляции либо по имеющейся отделке вычерчивают контур проема.
  • Гидроизоляцию разрезают особым образом, в виде своеобразного конверта, оставив по 100–250 мм на нахлест. «Излишки» выворачивают, чтобы закрепить на раме или обрешетке. Все лишнее потом обрезают. Поверх изоляции в дальнейшем укладывают гидроизоляционный фартук, обеспечив тем самым полную герметичность.
  • ендовы, поскольку это потенциальное место накапливания осадков;
  • вблизи вентиляционных отводов, дымоходов, поскольку при их работе конденсирует влага;
  • около горизонтальных примыканий стен, где накапливаются осадки, как правило, эти участки затемнены.

Важно

Специалисты, вообще, советуют избегать устройства окон около любого узла кровельной конструкции.

Готовое покрытие кровли либо вырезают по необходимой площади, либо снимают. В случае определенных кровельных покрытий рекомендуется проводить работы на стадии строительства, как, например, при установке мансардных окон в металлочерепицу.

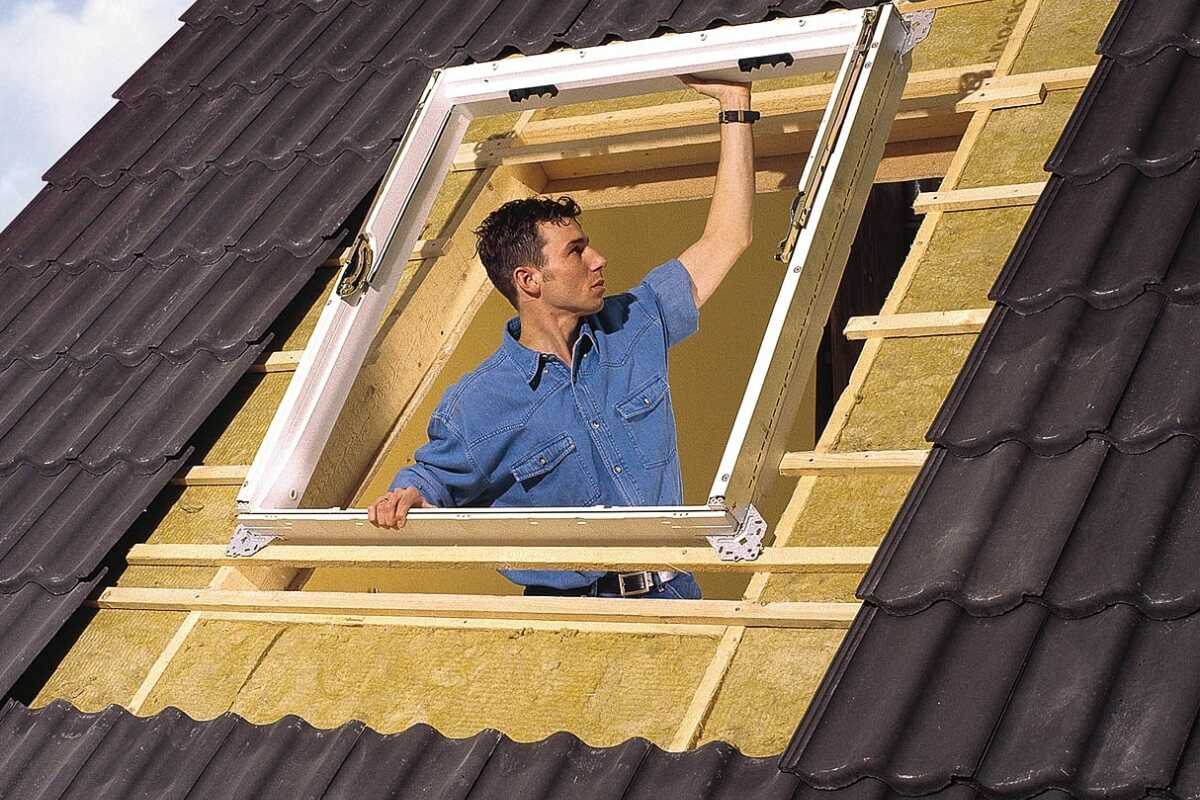

Установка коробки ↑

  • На раму крепят монтажные кронштейны, причем прочно фиксируют только нижние, чтобы положение рамы можно было регулировать. Горизонтальность и вертикальность выверяют под уровень и подгоняют, если выявляются отклонения.
  • Этот этап, как было отмечено выше, имеет свои особенности у разных производителей, связанные со стеклопакетом, поэтому внимательно изучите инструкцию.
  • Перед «наживлением» рамы в проем на обоих монтажных брусах, нижнем и верхнем, прокладывают и закрепляют утеплитель.
  • Желательно в это же время проверить, насколько четко створка прилегает к раме, поэтому ее временно возвращают на место. Следует учесть, что, закрепив на следующем этапе оклад, исправить что-либо будет уже поздно.
  • Между сторонами коробки и проемом по бокам оставляют равные расстояния. Завершив регулировку, крепежи накрепко затягивают.
  • Вокруг рамы укладывают гидроизоляционный фартук.

Монтаж оклада ↑

  • начинают с нижнего фартука,
  • переходят к боковым частям,
  • затем к верхней части оклада.
  • завершают – установкой накладок.

Все элементы фиксируют к коробке на саморезы и плотно стыкуют друг с другом. Далее укладывают покрытие кровли.

Внимание

В заключение хочется обратить ваше внимание на тот факт, что для герметизации стыков между коробкой и проемом используют специальные герметики. Что же касается монтажной пены, то применять ее в этих целях категорически запрещено

Как правильно утеплить окно?

Очень важно, чтобы утепление конструкции было выполнено правильно. Некоторые строители применяют монтажную пену и утеплитель не используют, однако такой подход не совсем верен, так как материал в зимнее время сужается, а в летнее расширяется, поэтому конструкция может покоситься

Наиболее удобным утеплителем для мансардного окна послужит минеральная вата. Она легко отрывается и устанавливается на свое место. Не стоит размещать под окнами мансарды отопительные приборы. В отличие от обычного окна, мансардное наклонено, поэтому из-за поднимающегося теплого воздуха на нем будет образовываться конденсат.

Вывод: зная, как устанавливаются мансардные окна, можно выполнить данную процедуру самостоятельно, значительно сэкономив бюджет. Процедура несложная и требует лишь четкого соблюдения инструкции.

Виды мансардных оконных систем

Главное в планировании – определиться с выбором конструкции, взвесив за и против.

Вертикальные (кукушки)

Оконная конструкция напоминает часы с кукушкой, и не отличается от стандартного проема.

Вертикальное окно монтируется в выносных конструкциях-скворечниках, во фронтонах либо в скатах кровли. Под таким остекленным проемом я бы рекомендовала поместить прибор отопления.

Давайте определим, что лучше мансардное окно или кукушка:

  • Кровельные работы по устройству кукушки трудоемки, а наклонные окна проще монтировать.
  • Вертикальная конструкция может стать проблемным местом кровли: причиной протечек, затруднительного схода снега, сквозняков.

Декорирование шторами вертикального и наклонного оконного проема.

Мансардные окна-кукушки позволяют придать экстерьеру оригинальность и открыть массу возможностей по дизайну интерьера.

Устройство вертикального окна.

Наклонные системы

Такие оконные системы выполняют также функции крыши.

Мансардные окна на скатах – это часть многослойной кровли. Они обеспечивают беспрепятственное схождение снега, слив дождевой воды без попадания внутрь, абсолютное сохранение тепла зимой и прохлады — летом.

Значит, лишь грамотная установка мансардных окон в один уровень с кровельным скатом гарантирует уютное пребывание в этом помещении.

Эти системы максимально освещают мансарду солнечным светом – на 40% больше, чем кукушки. А вопрос: как мыть наклонное окно решается просто: с помощью магнитной щетки.

На фото — магнитная щетка

Шаг стропил также определяет размер проемов. Ведь их целостность лучше не нарушать. Тогда, как правильно смонтировать здесь окно? Специалисты ставят конструкции на 7-10 см уже шага стропил (для теплоизоляции). И желательно, чтобы таких окон было 2-3 вместо одного.

Схема: монтаж в металлочерепицу.

Но как установить мансардное окно при вынужденном удалении части стропила? Здесь для прочности в проеме горизонтально закрепляют брус.

На фото: разновидность наклонной системы – окно-балкон.

Окно-балкон состоит из двух стеклопакетов, соединенных металлопластиковым профилем и площадкой для выхода. Конструкция монтируется, как и любая наклонная – в скат кровли.

Выбор окна для монтажа на кровле

Размер окна выбирают, учитывая расстояние между стропилами и площадь мансарды. Лучше всего устанавливать его между стропилами, не меняя конструкцию. Установка мансардного окна в металлочерепицу требует особого внимания к выбору месторасположения будущего окна в крыше.

Достаточного освещения удастся достичь лишь в том случае, если окно будет занимать не меньше 10% от площади помещения – удачный вариант показан на фото. Ширина окна должна на 4-6 сантиметров быть меньше промежутка между стропилами. Если стропила расположены друг к другу близко, а оконное пространство должно быть большим, можно установить рядом два окна, в соседних нишах между стропилами. Так что близко расположенные стропила не являются проблемой, к тому же два окна обеспечивают лучше освещенность, чем одно, пусть и большое.

Выбор высоты, на которой будет оно находиться, зависит от угла наклона ската и места расположения на нем фурнитуры. На пологих крышах их лучше размещать вверху, а на крутых – внизу. Оптимальной высотой, на которой должна выполняться установка окон на мансарде, является 80-130 сантиметров. Если оконная ручка находится внизу, его устанавливают на высоте 120-130 сантиметров, если вверху – то на высоте примерно 100-110 сантиметров. На его месторасположение влияет и вид кровельного материала. К примеру, керамическую черепицу нельзя подрезать, и окна нужно размещать сверху ряда черепицы. Если же использовался листовой материал, то отверстие в нем можно прорезать в любом месте.

Способ открывания окна в мансарде можно выбирать исходя из личных предпочтений и удобства

Особое внимание нужно уделить оконному окладу. Хотя все окна для мансарды и выглядят примерно одинаково, у каждого производителя имеются свои особенности

Комплектация также может отличаться. Аксессуары, в том числе и шторы на мансардные окна, следует подбирать из одной линейки одного производителя, при этом не помешает проконсультироваться с работником компании, чтобы быть уверенными в том, что получится полноценный комплект.

После того, как окна были выбраны, решился вопрос с их месторасположением, их нужно обозначить изнутри мансарды.

Подготовка места на крыше

Что касается того, как правильно установить мансардное окно, то это лучше делать до внутренней отделки помещения. Крыша уже может быть готова. Вначале изнутри помещения на гидроизоляционной пленке намечают, где будет находиться окно. Расстояние по бокам от стропил справа и слева должно составлять 4-6 сантиметров. Устанавливают окно на нижний монтажный брус или стропила. Потом намечают нижнюю границу окна, отступая 4-6 сантиметров для плоских материалов для кровли и 9 – для профилированных. После отмечают верхнюю точку, откладывая сверху еще 9-15 сантиметров.

При вырезании гидроизоляционного материала со всех сторон оставляют запас в 20 сантиметров. Остаток полотна заворачивают внутрь помещения. Кровельное покрытие снимают или вырезают, и, отступив от стропил 2 сантиметра, срезают обрешетку.

До того, как установить мансардное окно, внизу прибивают монтажный брус толщиной от 50мм, расстояние до обрешетки должно составлять 8-10 см. Брус с помощью уровня выставляют строго горизонтально. Нижний край гидроизоляции крепят к монтажному брусу степлером, а верхний – к обрешетке вверху. Боковые края вытягивают наружу.

Установка рамы своими руками, ее выравнивание

В комплекте поставки указано, как должен производиться монтаж мансардных окон — инструкция предоставляется производителем. Ей нужно следовать, поскольку изделия разных компаний-производителей отличаются. Например, кронштейны могут быть прямоугольными и крепиться только к стропилам, или же угольными, которые монтируются и к обрешетке, и к стропилам, также их закрепляют на оконной раме в разном положении (детальнее: «Монтаж и установка мансардных окон в кровлю – последовательность выполнения работ»). Таким образом, хотя установка окон различных производителей и похожа в общих чертах, но имеет свои особенности.

Задачи, которые выполняют окна для мансарды

Построенный с соблюдением правил и норм кровельный пирог отлично держит тепло, препятствует появлению конденсата и за счет вентиляции сохраняет свой первоначальный вид долгое время. Подобные задачи должны выполнять и мансардные окна. Важным моментом является их открытие и закрытие без сложностей и затруднений. Подобные конструкции обязаны хорошо справляться с влиянием атмосферных осадков, поэтому чаще всего они оснащены стеклами с закалкой, энергосберегающими деталями, особо герметичными накладками и крайне прочной рамой.

Эксплуатация и уход должны отнимать минимум времени, а это возможно только в том случае, если установка кровельного окна будет произведена в точном соответствии инструкциям производителя и общим правилам.

Внутренняя отделка

Важно не просто правильно установить мансардное окно, но и выполнить соответствующую отделку. Если не сделать облицовку и соответствующим образом не утеплить ее изнутри, окно может быть холодным, в помещении начнет образовываться конденсат, а тепло – уходить на улицу

Для борьбы с этими явлениями применяют герметик, утеплитель и облицовку; какую выбрать – личное дело владельца помещения.

Довольно часто производитель предлагает пластиковые детали вместе с окном. Это недорогой и простой способ решения проблемы. Пластиковые карнизы закроют стыки, придадут интерьеру завершенный вид, не позволят сквозняку попасть в помещение. Можно использовать с этой же цель гипсокартон, вагонку.

Отделка и утепление мансардного окна

Установка мансардных окон своими руками

Итак, я перечислю основные моменты, которые нужно учитывать при самостоятельной установке мансардных окон (или при контроле монтажной бригады, занимающейся их установкой):

При выборе модели мансардных окон тщательно продумайте, какие из предлагаемых производителями функций, Вам действительно нужны. Дело в том, что набор возможностей у разных моделей может существенно отличаться, что всегда сказывается на цене. Не стоит платить лишнее за те функции, которые Вам не пригодятся.

Второй момент – оклады для мансардного окна также различаются в зависимости от типа кровли – несоответствие оклада виду кровельного материала всегда приводит к трудностям, как при установке, так и при эксплуатации.

К процессу первичной установки отнеситесь весьма ответственно: отклонения от линии горизонта нижней части окна приводит к проблемам при отделке откосов.

Независимо от угла ската Вашей крыши, плоскости откосов должны иметь строгое положение: нижний – перпендикулярно, а верхний – параллельно полу. Несоблюдение этого правила может приводить к нарушению циркуляции теплого воздуха в помещении мансарды (в зоне окон). В результате –  промерзание откосов зимой и образование конденсата под облицовочным материалом. Я бы посоветовал, кроме этого, устанавливать под мансардными окнами отопительные приборы – тогда теплый воздух будет препятствовать образованию конденсата на поверхности стекла и откосах.

Монтаж облицовки откосов не стоит производить на металлический профиль, который обеспечивает Вам идеальные мостики холода в зоне окна и гарантирует образования конденсата. Используйте для этих целей древесину.

Тщательная теплоизоляция периметра оконных блоков также булет гарантом отсутствия влаги в зоне мансардных окон. Используйте для этого теплоизоляционные контуры.

Защиту от протечек можно обеспечить правильной установкой гидроизоляционных фартуков и грамотной стыковкой кровельного материала с оконным окладом.

Важную роль в пыле- и влагонепроницаемости окон играет регулировка зазоров между оконной рамой и коробкой. Сначала отрегулируйте боковые зазоры – они должны быть одинаковыми с обеих сторон, плоскости оконной рамы и коробки – параллельны. Для этого нужно (при ослабленном креплении в верхних монтажных уголках) смещая верхнюю часть коробки влево или вправо, выбрать правильное положение и зафиксировать его, затянув саморезы. Второй шаг – регулировка зазоров в местах прилегания рамы к оконной коробке при закрывании окна. Неплотно прикрыв окно, определите, какая часть рамы примыкает первой, и в верхнем уголке с этой стороны ослабьте саморез. Подложите под уголок пластиковый клин. Смещая его, отрегулируйте положение коробки таким образом, чтобы обе стороны рамы прилегали к ней одновременно. Как осуществляется на практике такая регулировка при установке мансардных окон на видео видно очень хорошо.

При монтаже оклада следите за правильностью стыковки его элементов и крепления.

Таким образом, соблюдая эти советы, Вы сможете произвести правильно монтаж мансардных окон и избежать серьезных проблем в ходе их эксплуатации.
