Как регулировать пластиковые окна

Инструкция регулировки окон

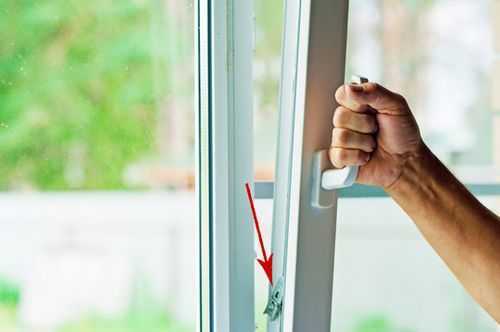

Положение эксцентрика

Для того, чтобы утеплить окно и перевести из летнего в зимний режим прижима к раме, требуется повернуть деталь называемую «эксцентрик» или «цапфа». Она имеет форму овала (центр смещен) и находится в торцевой части створки. Во время монтажа чаше всего монтажники устанавливают в среднее положение. Это положение среднего комфорта в теории подойдет для всех сезонов.

Эксцентриков, как правило, несколько, именно поэтому настроить нужно все механизмы по примеру первого. Переводят «эксцентрик» из одного положения в другое при помощи шестигранника или ключа.

МД - 1

Регулировка заедающей и заблокированной ручки

В процессе эксплуатации ручка может начать заедать или заклинить, или вовсе прийти в негодность. Рассмотрим более подробно, как необходимо производить ремонт, и настройку фурнитуры:

Требуется замена ручки. Для ее замены, необходимо приподнять накладку ручки (к примеру, прямой отверткой). Развернуть ручку на 90 градусов, далее снять шурупы, вытащить старую и установить новую на ее место, декоративную накладку нужно вернуть на место.

  • Ручка заедает и плохо поворачивается или ее заклинило. В этом случае стоит попробовать немного ослабить ее прижим к самой створке. Если это не помогло можно разобрать и смазать ручку (в сам механизм можно прыснуть аэрозольной смазкой). Возможно, нужно просто немного ослабить прижим створки окна к раме, при помощи «эксцентриков».
  • Смазывание петель окна. После того как механизмы отрегулированы, а поверхности очищены, приступим к профилактической смазке движущихся элементов оконной конструкции. Для этого необходимо аккуратно снять декоративные накладки с петель и нанести аэрозоль масло из баллончика на петли.

Проверка герметичности окна

В ходе регулировки необходимо проверить окно на герметичность. Герметичность в первую очередь зависит о качества сборки и уплотнителей. Для оценки герметичности достаточно визуально осмотреть конструкцию на предмет повреждений резинки (трещин или вмятин с разрывами). Если ничего этого нет — то осмотр завершен. Но если вы обнаружили серьезные повреждения — то следует заменить уплотнитель. Лучше всего в этом случае обратиться к специалисту.

Виды запирающей фурнитуры

Она подразделяется на группы по разным признакам:

  • по оконной форме;
  • по способу открывания;
  • по типу профиля;
  • по степени защищенности от взлома.

Классификация по тому, какой механизм открывания используется, предусматривает наличие различных режимов. Это может быть поворот. Такой режим выполняет вращение створки вокруг оси по вертикали.

Поворотно-откидная фурнитура обеспечивает поворот створки вокруг оси вертикального расположения, а также осуществление наклона.

Именно с ее расположением связывают понятия правого открывания и левого открывания. Поворотный режим с вертикальным подвесом предоставляет возможность открывать окно, поворачивая створку только в одном направлении.

Другая разновидность поворотной фурнитуры подразумевает наличие нижнего горизонтального подвеса и позволяет открывать окно в режиме откидывания. Другое название такого вида открывания звучит как «фрамужное».

Если створки фрамужного типа располагаются на достаточной большой высоте, то для такого механизма необходимо дистанционное открывание. Это может быть механический вариант либо электронный.

Под откидыванием створки понимается поворот примерно на 180 градусов вокруг нижней оси горизонтального расположения, а вот наклон подразумевает поворот на угол всего от 10 до 25 градусов.

Современные производители выпускают множество дополнительной фурнитуры для пластиковых окон.

Существует и такой вид, как поворотно-откидная (наклонно-поворотная). Такой механизм открывания обеспечивает поворот створки вокруг оси вертикального расположения, а также осуществление наклона. Такое окно легко открыть одной рукой, используя для управления только ручку. Стандартный порядок режима открывания такого вида конструкции происходит следующим образом: сначала осуществляется поворот, потом — наклон (откидывание).

Еще один режим — наклон. Створка с помощью такого механизма поворачивается вокруг нижней оси горизонтального характера на определенный угол (фиксированный). Величина угла может быть от 100 до 250 градусов и зависит от размера створки окна. Подходит для пластиковых окон различной формы (арки, трапеции, прямоугольники).

Режим сдвига — движение рамы происходит по специально установленным направляющим, расположенным вдоль конструкции. Подобные устройства с такой фурнитурой предназначаются для помещений, не требующих высокой степени теплоизоляции. Например, при остеклении балконов, лоджий (одинарном) и так далее.

Наклонно-сдвижной режим подразумевает три основных положения открывания: наклон, выставление, сдвиг.

Самым сложным из всех режимов считается наклонно-сдвижной. Он подразумевает три основных положения открывания: наклон, выставление (параллельное), сдвиг. В отличие от фурнитуры сдвижного типа, наклонно-сдвижная устанавливается на обычный профиль окна с выполнением уплотнения по контуру.

Чаще всего этот вид используется для межкомнатных дверей, у которых достаточно большая высота и площадь.

Под параллельным выставлением створки понимается выдвижение из плоскости окна всей створки на некоторое расстояние. Такой вид запорного механизма используется для осуществления микропроветривания (по периметру окна) либо для того, чтобы обеспечить дальнейший сдвиг створки.

Материал профиля окна также подразделяется на несколько видов:

  • с деревянными переплетами;
  • с переплетами, выполненными из ПВХ;
  • с алюминиевыми переплетами.

Классификация оконных форм также определяет вид используемой фурнитуры. Например, это могут быть конструкции:

  • прямоугольные;
  • арочные;
  • трапециевидные.

Как самостоятельно отрегулировать откидной механизм для пластиковых окон

Проблемы с работой фурнитуры пластикового окна возникают нередко, особенно, если оконная система низкокачественная, прослужила долго или была установлена неправильно. Наиболее распространенные из них перечислены ниже:

  • плохое прилегание створки;
  • тугое открытие и закрытие;
  • перекос фрамуги;
  • несрабатывание запорной арматуры.

В результате неправильной наладки появляются сквозняки, ухудшается микроклимат в помещении. К счастью, конструкция современных ПВХ-окон стандартная и простая. Поэтому запорный механизм пластикового окна можно легко отрегулировать или заменить самостоятельно. Следует взять шестигранный ключ. С его помощью можно выровнять положение створки и плотность ее прилегания к раме. Могут потребоваться и такие инструменты:

  • крестообразная отвертка;
  • прямая отвертка;
  • ключи-звездочки;
  • клещи.

Набор для наладки евроокна можно приобрести в строительном магазине. Предпочтение надо отдавать инструментам, выполненным из металла.

Настройка откидного механизма может потребоваться и в таких случаях:

  • при замене стекла (сбивается точность механизма);
  • створка начала тереться о верхний край рамы.

Регулировка положения створки по горизонтали и вертикали осуществляется с помощью винтов. Они располагаются в нижней части. В винт необходимо вставить шестигранный ключ. Для устранения зазора между створкой и рамой снизу, ее выравнивания нужно повернуть крепеж против или по часовой стрелке. Отрегулировать следует оба винта. Один оборот приравнивается сдвигу на 2 мм.

Для регулировки наклона воздействуют на ограничитель. Он находится сверху. Имеет вид тонкой планки.

Сезонную настройку выполняют с помощью запорных цапф. Это небольшие цилиндрические изделия, установленные по краю створки. От их положения зависит плотность прилегания движущей части оконного блока к раме. Для выставления режима «Лето» шестигранником цапфу поворачивают так, чтобы риска на ее поверхности была направлена в помещение. Если же требуется режим «Зима», тогда эксцентрик выставляют в позицию, когда отметка на нем направлена в сторону улицы.

Ручки из-за регулярного использования быстро разбалтываются. В подобных случаях возникают проблемы с открытием системы. Для решения проблемы нужно снять декоративную накладку с ручки, повернув ее на 90 градусов. Откроется два винта. Их нужно подтянуть. Рекомендуется дополнительно смазать крепежи. Тогда ручка будет поворачиваться легче.

Полезные рекомендации по настройке откидного запорного механизма евроокна:

При настройке выставлять окно в режим проветривания. Найти паспорт к оконному блоку и изучить его. В нем производитель описывает конструкцию системы и варианты решения распространенных проблем. Перед наладкой посмотреть видео-уроки по настройке установленной марки оконного блока

Важно выбирать материалы от профессиональных мастеров. Быть предельно аккуратным

Для этого надо выделить достаточно времени на работу, чтобы не спешить. Не выполнять ремонт и наладку самостоятельно, если евроокно на гарантии. Все это могут бесплатно сделать специалисты. Обращаться нужно в компанию, в которой покупалась конструкция.

Таким образом, выполнить наладку работы запорного механизма оконного блока можно самостоятельно. Это несложно. Нужно лишь разобраться в конструкции такого устройства, иметь навыки работы с шестигранным ключом. Но, если есть сомнения в собственных силах, нет желания и времени заниматься настройкой и ремонтом, тогда имеет смысл вызвать мастера. Он быстро диагностирует проблему, выполнит замену изношенных запчастей, восстановит детали, наладит систему, а также даст полезные рекомендации по дальнейшей эксплуатации. Но за это ему придется заплатить деньги.

Куда лучше обратиться за модернизацией окна?

Современные окна позволяют модернизировать их, изменяя конструкцию отдельных элементов, например, дооснащать окна поворотно-откидными створками взамен глухих и поворотных, в том числе с возможностью установки фурнитуры другой марки.


Фото: монтаж ножниц на поворотно-откидной створке 2 варианта действий:

  • обратиться к производителю окна или в компанию, где окно было приобретено;
  • обратиться в компанию, которая занимается ремонтом окон.

В каких случаях выбирать 1-й или 2-й вариант?

Вариант 1

Это вариант подойдет, если владелец заказывал окна и знает контакты производителя.


Фото: лучший вариант для модернизации окна – найти договор на покупку окон и связаться с продавцом или производителем окна Если производитель работает с теми же комплектующими, то алгоритм действий следующий:

  1. Найти договор на покупку окна.
  2. Найти номер заказа.
  3. Найти контактные данные компании-производителя или продавца.
  4. Связаться с компанией и объяснить, что необходимо изменить.

Однако, если окно было приобретено несколько лет назад, есть вероятность, что производитель уже не работает с этим профилем и фурнитурой. Тогда для решения вопроса существует вариант 2.

Вариант 2

Этот вариант возможен, если владелец не знает, у кого окно было приобретено и из каких материалов изготовлено, или производитель закрылся и больше не работает. Тогда придется обращаться в компанию по ремонту окон. Вариант 2 менее предпочтителен, так как на рынке существует большое количество компаний с низким уровнем профессионализма и с завышенной стоимостью услуг.

Фото: необходимо с осторожностью относится к выбору сервисной компании, чтобы не остаться без денег В основном, такие сервисные компании работают с каким-то одним производителем. Если понадобится модернизация окна, а производитель работает на других комплектующих (профиле и фурнитуре), то специалисты будут убеждать владельца поменять окно на новое

Владельцу окон придется самостоятельно разбираться в конструкции своего окна и искать компании, которые работают с таким профилем и фурнитурой. Это нужно, чтобы не менять смонтированную раму, а внести изменения только в конструкцию створки и фурнитуры.

Алгоритм действий при варианте 2:

поискать в интернете или в других источниках контакты сервисных компаний по обслуживанию и ремонту окон;
изучить отзывы в интернете, узнать, нет ли среди знакомых тех, кто может порекомендовать проверенную компанию;
провести мониторинг цен на подобные услуги в разных компаниях;
вызвать на дом специалистов одной, а лучше нескольких компаний для осмотра (бесплатно), оценить каждую для окончательного решения;
обратить внимание на предоставляемую гарантию.

Любое окно можно модернизировать, даже если:

  • окно сделано из профиля другой модели;
  • окно изготовлено из фурнитуры другой марки.

В сервисных компаниях, как правило, предлагают только вариант замены целого комплекта, независимо от необходимости замены отдельных элементов или створки в сборе.

Например:

  • замена глухого стеклопакета на поворотную створку;
  • замена глухого стеклопакета на поворотно-откидную створку;
  • замена поворотной створки на поворотно-откидную.

В отдельных случаях может возникнуть необходимость в замене окна. Это бывает, когда установленное окно плохого качества. В таком случае лучше заказать новое качественное окно с учетом улучшения конструкции, чем модернизировать окно плохого качества, чтобы не получилось, как в известной пословице: «Менять шило на мыло».

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

  • изначально плохой неграмотной настройки оконного блока при установке;
  • естественного износа уплотнителя;
  • неаккуратного и грубого закрывания створок;
  • усадки оконной конструкции;
  • изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме

И только потом при необходимости можно болтик подкручивать еще дополнительно

Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Не открывается

Для этого вам понадобиться подкрутить винты, которые находятся внутри перфорации фурнитуры. Этот процесс лучше всего делать при помощи имбрусового ключа, который предварительно подбирается согласно заданному размеру. Помните, что данный процесс следует совершать только в том случае, если вы обладаете знаниями в этой области и полностью уверены в своих действиях. Иначе вам лучше всего обратиться за помощью к специалисту. Помните, что, как правило, стеклопакеты имеют гарантийный срок, в течение которого вы имеете право получать бесплатное обслуживание. Специалисты смогут быстро определить причину, почему створка не открывается и устранить ее.

Чтобы данный механизм смог прослужить вам достаточно долго, необходимо относиться в нему бережно. При переходе в режим проветривания следует медленно поворачивать ручку до определенного положения. Если движения будут резкими, то можно ее поломать. Когда стеклопакет не закрывается без особого звука рукоятки, то вам следует немедленно обратиться за консультацией к специалисту.

Когда и из-за каких проблем необходима регулировка?

Конечно, проводить регулировку окон ПВХ своими руками нужно по мере необходимости. Как только возникла определенная проблема, следует сразу же искать способы её устранения. Даже при правильной первоначальной «калибровке» в дальнейшем могут возникнуть проблемы. Они связаны с неправильной техникой эксплуатации, деформацией крепежных элементов, нарушениями структурной целостности, герметичности и т.д.

Какие проблемы можно устранить, используя самостоятельную регулировку окон ПВХ?

  1. Продувание. В случае, если из-под утеплителя начинает ощущаться легкий сквозняк, то достаточно провести самостоятельную настройку прижима створки.
  2. Нижняя часть створки провисла и при открывании задевает раму. Данная проблема очень распространена и возникает в тех случаях, когда провисают створки окна. Для решения данной проблемы достаточно воспользоваться горизонтальной или вертикальной регулировкой подъема створки.
  3. Средняя часть створки при открывании цепляет раму. Как правило, причина кроется в горизонтальном или вертикальном смещении створки. Как и в предыдущем случае, разрешить ситуацию поможет калибровка подъема створки.
  4. Болтается ручка. Проблемы с фурнитурой возникают постоянно. Проблема решается за несколько минут — всего лишь пластина, находящаяся под заглушкой, проворачивается на 90 градусов и затягивается винтами с помощью подходящей отвертки.

Ручка не поворачивается или поворачивается с трудом. Причина заключается или в опускании створки, или же в недостатке смазки. Для решения проблемы необходимо смазать все движущиеся элементы, после чего снять заглушку и с помощью отвертки определить, где ход движущегося ролика неправильный. После определения проблемы проводится затягивание винтов все той же отверткой.

Последовательность регулировки ПВХ окон

Для регулировки пластиковых окон своими руками и установки режима «зима-лето», требуется ознакомиться с пошаговыми действиями этого процесса.

Подготовка инструментов

Для проведения регулировочных работ понадобится такой перечень инструментов:

  • ключ-шестигранник;
  • набор насадок в виде звездочек;
  • минусовая и крестообразная отвертки;
  • пассатижи.

Подготовительные мероприятия

Выбрать нужный режим окна – минутное дело, которое под силу каждому хозяину. Однако сначала окна следует подготовить к эксплуатации в холодный период. Для этого выполняют следующие действия:

  1. Раму очищают от загрязнений.
  2. Сухой ветошью протирают металлические элементы фурнитуры.
  3. На движущуюся часть запорного механизма наносят немного технического вазелина.
  4. Чтобы смазка была нанесена равномерно, створку открывают и закрывают несколько раз.
  5. Удаляют лишнюю смазку тряпочкой.

Смазочные работы и очистку рекомендуется выполнять до регулировочных процедур.

Прижим створок

Разберемся, как перевести пластиковые окна в зимнее положение:

  1. Открываем створку и находим все эксцентрики.
  2. На цапфе находим метки, обозначающие силу прижима.
  3. С помощью шестигранника или плоскогубцев вращаем и устанавливаем эксцентрик в нужное положение: овальный — горизонтально, круглый – меткой к улице, круглый со смещенным центром – широкой частью внутрь комнаты.

Эксцентрики проворачиваются на 180°: с исходного положения на 90° вправо и влево, что соответствует режиму «зима-лето».

Верхняя петля

К регулировке петель прибегают в случае неплотного или неравномерного прилегания открывающейся части окна к раме. Так, чтобы больше прислонить верхний угол створки с возможностью поворота и откидывания к раме, потребуется завернуть винт на ножницах.

В случае провисания створки и задевания импоста, путем изменения ее положения можно избавиться от зацепления. Сам винт находится в петле, а для доступа к нему потребуется открыть окно.

Вращение ключа по часовой стрелке обеспечивает подъем нижнего противоположного угла створки, в обратную сторону — его опускание. В процессе регулировочных работ нужно следить, чтобы цапфы не упирались в ответную планку. Если желаемого результата достичь не удалось, потребуется подкрутить винт на ножницах, для чего створку открывают таким образом, чтобы она удерживалась только нижней петлей.

Одна из пластин имеет болт бод шестигранный ключ. Путем его проворачивания по часовой стрелке добиваются большего прижима открывающейся части окна к раме. Обратное вращение ослабит прилегание угла к раме.

Нижняя петля

Петля снизу имеет 2 винта регулировки. Один из них позволяет выставить створку по горизонтали, т.е. поднять или опустить ее верхний противоположный угол.

Вторая регулировка находится сверху петли. Чтобы подобраться к регулировочному элементу, потребуется открыть и откинуть створку, после чего демонтировать пластиковые накладки. Путем заворачивания винта, створку можно приподнять и, соответственно, наоборот.

Если при горизонтальной регулировке не удалось избавиться от зацепления нижнего угла створки за профиль, то путем поднятия открывающейся части эту проблему удастся устранить.

Подробнее про регулировку пластиковых окон на «зиму-лето» своими руками можно узнать из видео.

Настройка окон разных производителей

Каждый бренд, производящий ПВХ-окна, имеет свои характерные особенности, и регулировка не является исключением:

  • «Maco». Основное преимущество заключается в возможности выполнить настройку пассатижами или рожковым ключом;
  • «Torx». Комплектующие и конструкция в целом выделяются своей высокой надежностью. Механизм запирания регулируется довольно просто. Для перестановки режимов окна можно воспользоваться шестигранным ключом либо плоской отверткой;
  • «Roto». Регулировка окон этого производителя потребует обзавестись специальным ключом. Механизмы запирания этого бренда отличаются круглыми головками.

Вывод
