Что такое люкарна? слуховое окно на кровле - конструкция, размеры, разновидности

Обустройство слуховых окон

Теперь расскажу более подробно о проектировании и конструировании слуховых окон.

Требования при проектировании слуховых окон

Архитектурные элементы, используемые при возведении дома, должны полностью соответствовать действующим ГОСТ и строительным нормативам. Слуховое окно конструируется согласно СНиП под номерами II-26 и 21-01.

Слуховые окна на крыше должно проектироваться в соответствии с действующими нормативами.

Полностью указанные документы пересказывать я не буду, остановлюсь только на наиболее важных моментах, о которых гласит упомянутая инструкция:

монтаж слухового окна разрешен только в том случае, если наклон ската кровли составляет более 35 градусов;
минимальный размер распашных створок в слуховом окне составляет 60 на 80 см, соответственно минимальный размер всей конструкции должен быть не менее 120 на 80 см;
если вы хотите установить прямоугольные слуховые окна в вальмовой (четырехскатной) крыше, то плоскость фасада архитектурного элемента не должна совпадать с плоскостью несущей стены здания;
общая площадь слуховых окон в крыше должна составлять не менее 1/8 площади пола;
высота крыши слухового окна не регламентирована и зависит от размеров крыши, но чем выше она будет, тем лучше будет освещено помещение.

Проектировать установку слухового окна желательно еще на стадии составления проекта жилища.

Количество, разновидности и размер конструкций определяется индивидуально исходя из следующих параметров:

назначения чердачного помещения;
требуемого уровня освещенности комнат;
ориентации жилой постройки по сторонам света;
общим экстерьером коттеджа;
используемыми для строительства материалами.

Лучше всего, когда обустройство слуховых окон в кровле планируется еще на этапе разработки проекта здания.

Что касается кровельных материалов для окна, то их тоже можно выбирать произвольно. Обычно используется гибкая черепица, профилированные листы и так далее. Желательно, чтобы кровля не оказывала большой нагрузки на конструкционные элементы окна.

Чертеж слухового окна

В качестве примера приведу чертеж конструкции слухового окна на крыше.

Чертеж слухового окна.

Как видно, окно имеет достаточно большие размеры и служит украшением мансардного этажа. В результате вы получаете красивый экстерьер коттеджа, а жилое помещение на чердак будет хорошо освещаться и эффективно проветриваться.

Для сохранения тепловой энергии внутри комнат кровельные элементы утепляются паропроницаемым утеплителем с обязательным использованием ветро- и гидрозащитных мембран.

Плюс конструкции, изображенной на чертеже, в том, что для его конструирования не нужно использовать большого количества строительных материалов. На крыше не рекомендуется размещать трубы, декоративные элементы и другие детали, которые могут помешать удалению снега в зимний период.

Проектом предусмотрено использование жалюзийных решеток с большими зазорами. Они улучшают вентиляцию, но предотвращают прямое попадание в помещение атмосферной влаги.

Нюансы устройства слуховых окон

Каркас слухового оконного проема.

Теперь подробнее поговорим про устройство слуховых окон на кровле. Я не буду рассказывать, как его делать, просто остановлюсь на некоторых особенностях конструкции окна типа «дормер»:

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

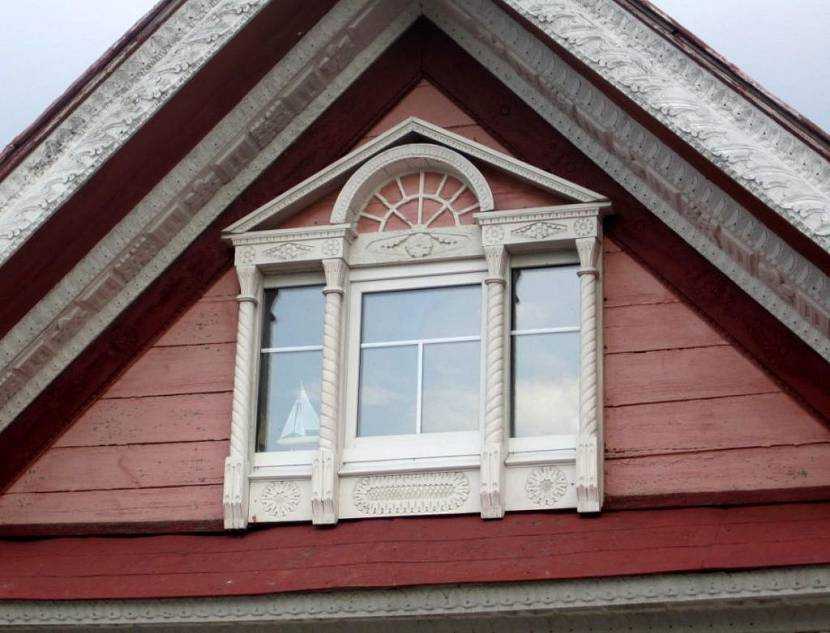

Окно на фронтоне (в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.

Чердачное окно в щипцовой стенеИсточник staled.ru

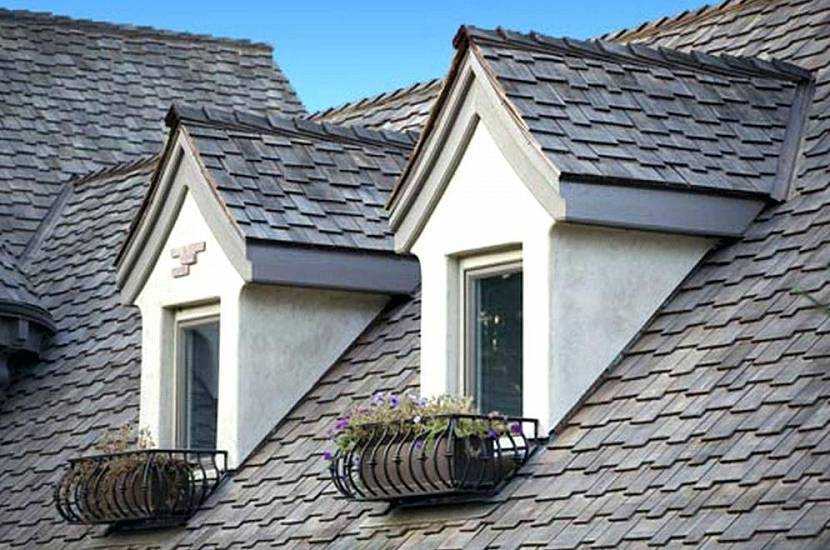

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.

Двускатные дормерыИсточник strhouse.ru

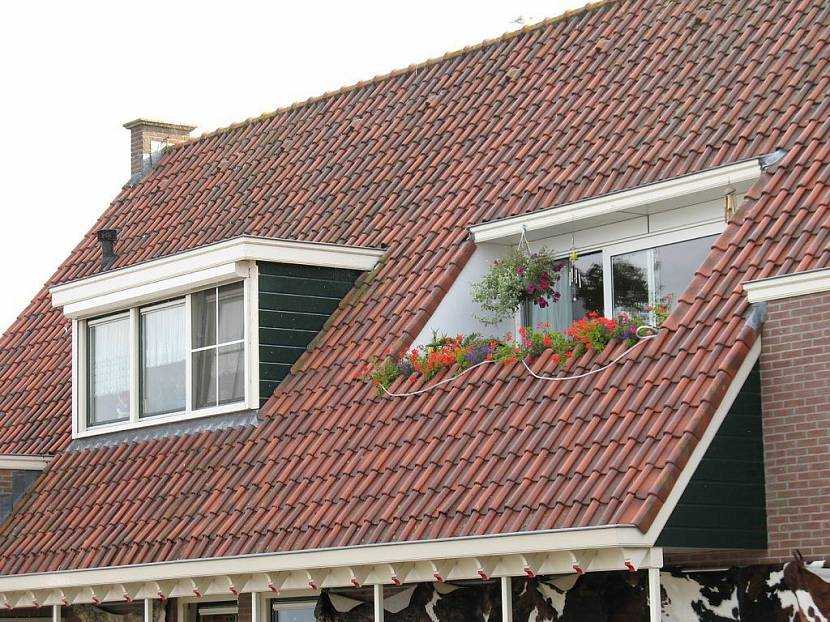

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.

Односкатный дормер и антидрюмерИсточник makemone.ru

Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.

Двойное мансардное окноИсточник giropark.ru

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Устанавливаем разжелобки верхней части слухового окна

Треугольное мансардное окно

Сооружая слуховое окно своими руками, следует принимать во внимание конструкцию и метод сборки крыши окна , имеющего треугольную форму. На первый взгляд, они мало чем отличаются от обычных крыш многощипцового типа. Однако разница существует и она довольно ощутима

Если говорить о скатах многощипцовой крыши, то они, как правило, образуют один и тот же уклон. Треугольное слуховое окно имеет скаты крыши с уклоном в 64 градуса. Поэтому соединение ската крыши окна со скатами крыши дома, которые обладают уклоном 40 градусов, осуществляется с образованием разжелобков (ендов), которые являются абсолютно нестандартными

Однако разница существует и она довольно ощутима. Если говорить о скатах многощипцовой крыши, то они, как правило, образуют один и тот же уклон. Треугольное слуховое окно имеет скаты крыши с уклоном в 64 градуса. Поэтому соединение ската крыши окна со скатами крыши дома, которые обладают уклоном 40 градусов, осуществляется с образованием разжелобков (ендов), которые являются абсолютно нестандартными.

В связи с этим, чтобы упростить задачу, выполнение верхней и нижней частей разжелобка осуществляется с помощью двух разных методов.

Слуховое окно в верхней части кровли, вид которой со стороны чердака представляет свод собора, представляет собой конструкцию, имеющую накосные стропила. На них упираются укороченные стропила (нарожники), расположенные под углом в 64 градуса.

Для осуществления монтажа этой конструктивной части, в первую очередь, определяются с размерами разжелобковой стропильной балки, длиной балки и углами сопряжения, которые образуются с коньковым брусом и боковой стенкой.

Последующие действия по поводу, как делается слуховое окно, сводятся к следующему:

Начало работы будет связано с использованием таких строительных приспособлений, как отвес или длинный уровень. С их помощью на пол переносится положение центра, в котором пересекаются разжелобок с брусом конька слухового окна.
Определившись с этой точкой, берут линейку и с ее помощью проводят от точки линию в сторону угла боковой стены, а после этого линию конькового бруса. С точки зрения геометрии обе линии представляют собой не что иное, как проекцию стропильной балки конькового бруса и разжелобка на горизонтальную поверхность. В дальнейшем устройство слуховых окон так же связано с точными измерениями.
Угол, полученный между ними, измеряется непосредственно на полу с помощью угольника. Данный угол – это угол, под которым необходимо запилить нижний передний конец стропильной балки разжелобка. Делается это, чтобы произошло его точное сопряжение с боковой стеной проема.
Для определения угла среза верхнего торца стропильных балок берут натяжной шнур и с его помощью делают измерение между коньковым брусом и углом боковой стенки. Согласно СНиП, слуховые окна устраиваются таким образом, что полученное расстояние между этими точками является протяженностью стропильной балки разжелобка.
В последующем на расположенный на боковой стенке верхний брус переносится проекционная линия стропильной балки и измеряется длина нижнего опорного среза стропильной балки.
Выполнив на месте проведения монтажа балок все измерения, следует сделать разметку заготовки. Ее разрезают по длине, затем производят запиливание торцевых кромок — одну под углом 18 градусов, а другую под углом 72 градуса. Затем устанавливают их на место.

Для изготовления укороченных стропил было бы хорошо пользоваться универсальным шаблоном. Пользуясь им можно без проблем выпилить необходимое вам количество заготовок.

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

С карнизным выступом или без него.
С фронтонным выступом или без.
С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Где разместить

Мансардные окна отличаются от обычных тем, что, благодаря своему наклонному расположению, они дают больше освещенности. Поэтому они получили широкое распространение. При проектировании места расположения мансардных оконных проемов следует учитывать принцип, по которому два разнесенных по разным местам окна дадут лучшую освещенность, чем одно такой же площади. Рекомендуемый ГОСТами уровень нижнего окончания проема – 85 – 125 сантиметров от уровня полов. Верхний же край не следует устраивать более чем 195-225 сантиметров от уровня полов. Таким образом, размер наклон зависит от угла наклона крыши – чем меньше уклон, тем длиннее проем.

Величина оконных проемов в соответствии с ГОСТом не должна быть более 10% от площади плоскости, расположенной ниже. Если оконные проемы на мансарде слишком велики, это может привести к излишним потерям тепла. К тому же стекло менее прочное, чем кровля и большая площадь остекленной поверхности может не сдержать природные осадки и сильные порывы ветра. Оптимальным решением расположения проемов – строго в центре между стропилами крыши.

Виды слуховых окон

Виды и характеристики люкарен рознятся в зависимости от конструкционных особенностей крыши, а также формы окна. Чаще всего встречается следующая классификация мансардных окон:

С плоской крышей. Наклон кровли в этом случае колеблется от 5 до 15 градусов. Конструктивные особенности люкарни с плоской крышей позволяют максимально освещать и проветривать помещение. Однако для комфортной эксплуатации такое слуховое окно обязательно должно быть оснащено водостоком.
С односкатной крышей. В этом случае угол наклона кровли составляет минимум 15 градусов. В зависимости от декоративных задач, форма крыши может быть как прямоугольной, так и трапециевидной.
С двускатной крышей. Слуховое окно с двускатной крышей позволяет максимально увеличить пространство чердачного этажа, в связи с чем, этот вид люкарни чаще всего устанавливается в жилых помещениях.
С вальмовой кровлей. Данный вид слуховых окон оснащен двускатной крышей, что позволяет максимально расширить размер полезного пространства.
Треугольные, круглые и полукруглые окна. Как правило, окна необычной геометрической формы используются с целью придания строению определенного стиля. Они отлично вписываются в общую кровлю, интересно меняя ее форму.

Выступ над крышей люкарна

Виды люкарн ↑

Люкарны классифицируют по следующим параметрам:

по конструктивным особенностям;
форме;
материалу.

Различные конструкции ↑

В качестве примера рассмотрим три самые распространенные.

Плоские

Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба. Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.

Односкатная

Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.

Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.

Двухскатная

Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже. По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.

Форма и размеры ↑

К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую. Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:

их установка возможна на кровлях с уклоном, начиная с 35⁰;
минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.

Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ. Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.

Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.

Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции. Полукруглое слуховое окно известно под разными названиями:

«летучая мышь», окаймленная плавной «волной»;
ее комбинация с люкарной, имеющей односкатную крышу – благодаря изогнутому силуэту боковых стенок, идеально вписывается в главную кровлю;
«бычий глаз» – люкарна овальной формы с крутой «волной.

Особенно красиво выглядят эти конструкции на крышах, выложенных черепицей или сланцем. Узкие полукруглые люкарны похожи на бойницы и уместны, если зданию нужно придать исторический вид. Из их достоинств можно выделить следующее:

в конструкции нет «глухих» углов, в которых будет скапливаться снег;
дождевая вода беспрепятственно стекает с кровли, то есть можно утверждать, что в такой конструкции вероятность протечки изначально сведена к минимуму

ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры (590,5 KiB, 1 915 hits)

1 . ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1 . В зависимости от способа открывания окна, изготовляемые по настоящему стандарту, подразделяют на серии:

В — открывающиеся внутрь помещения;

Н — открывающиеся наружу;

Г — глухие (неоткрывающиеся).

1.2 . Окна серий В и Н состоят из коробок, переплетов и остекления, серии Г — из коробок и остекления.

Окна серий В и Н представляют собой одинарную конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами остекления.

Окна серии Г представляют собой одинарную конструкцию с одним рядом остекления.

1.3 . Окна серий Н и Г следует применять только в одноэтажных зданиях, а серии В — в одно- и многоэтажных зданиях.

1.4 . Заполнение проемов должно производиться: в зданиях промышленных предприятий одним или несколькими оконными блоками по высоте и ширине проема, а в зданиях сельскохозяйственных предприятий по высоте одним, а по ширине — одним или несколькими оконными блоками.

Примерные схемы заполнения оконных проемов приведены:

с простеночным остеклением для зданий промышленных предприятий — в приложении 1 ;

с ленточным остеклением для зданий промышленных предприятий в приложении 2 ;

с простеночным остеклением для зданий сельскохозяйственных предприятий — в приложении 3 .

1.5 . В зданиях промышленных предприятий для заполнения проемов высотой более 18 М (М = 100 мм) и шириной 30 М должны применяться оконные блоки с шириной деталей коробки 124 мм.

1.6 . На чертежах настоящего стандарта указаны размеры в миллиметрах неокрашенных деталей и изделий.

1.7 . Габаритные размеры окон для зданий промышленных предприятий указаны на черт. 1 , а для зданий сельскохозяйственных предприятий — на черт. 2 .

1.8 . Устанавливают следующую структуру условного обозначения (марки) окон:

Примеры условных обозначений:

Окно для зданий промышленных предприятий, открывающееся внутрь помещения, спаренной конструкции, высотой 18 и шириной 30 дм, при ширине деталей коробки 124 мм:

ПВД 18-30.2 ГОСТ 12506-81

То же, с левым расположением узкой створки:

ПВД 18-30.21 ГОСТ 12506-81

Окно для зданий промышленных предприятий, открывающееся наружу, одинарной конструкции, высотой 12 и шириной 24 дм, при ширине деталей коробки 94 мм:

ПНО 12-24.1 ГОСТ 12506-81

То же, неоткрывающееся (глухое), высотой 12 и шириной 18 дм:

ПГ 12-18 ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий неоткрывающееся (глухое), высотой 6 и шириной 12 дм:

СГ 6-12 ГОСТ 12506-81

То же, с жалюзийной решеткой:

СГ 6-12 Ж ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий, открывающееся внутрь помещения, одинарной конструкции, высотой 12 и шириной 18 дм:

СВО 12-18 ГОСТ 12506-81

То же, спаренной конструкции:

СВД 12-18 ГОСТ 12506-81

Габаритные размеры окон для зданий промышленных предприятий

1 . Схемы окон изображены со стороны фасада.

2 . Цифры над схемами означают размеры окон в модулях.

3 . Схемы заполнения переплетами показаны для окон серии Н.

Габаритные размеры окон для зданий сельскохозяйственных предприятий

Примечания см. на черт. 1 .

Порядок монтажа окна на крыше

Если крыша будет оборудоваться окном, то требуется четкого следовать всем этапам:

Основание для окна в крыше: а — боковые стойки; б — нижний подбалочник; в — нижняя опора; г — угловой пост; д — потолочные поперечные балки.

Готовая оконная рама для крыши поставляется в полностью собранном виде, разбирать ее не рекомендуется, так как можно нарушить уплотнения – окно будет уже не таким герметичным. Поэтому его надо извлечь из упаковки, после чего аккуратно прикрутить монтажные уголки. Крыша в месте монтажа должна быть оборудована дополнительными планками, они ставятся на одном уровне с обрешеткой крыши. Проем прорезать надо таким образом, чтобы его размеры были примерно на 45 мм больше, чем оконная коробка. Прорезаются они пилой, необходимо заранее в точности определить форму и размеры, так как исправить большой проем будет сложно

Крыша может потерять свой привлекательный и аккуратный внешний вид, утратить герметичность

После этого оконная коробка осторожно вставляется в проем. По боковым сторонам необходимо саморезами закрепить к конструкции кровли

После установки все зазоры требуется тщательно отрегулировать, после этого можно окончательно фиксировать конструкцию. Перед этим следует все стороны утеплить, выполнить укладку гидроизоляции. Во время установки необходимо часть гидроизоляции выводить наружу, излишки потом обрежутся. Далее ставится боковая планка, отрезаются излишки. Следующей ставится горизонтальная панель оклада, крепится она плотно, зазоры не допускаются. Монтируются вертикальные планки, подпланки. Нащельники плотно прижимаются к конструкции, после этого аккуратно закрываются крышкой в горизонтальном положении. Гофра, которая поставляется в комплекте, прижимается к внешнему покрытию кровли, после чего необходимо все вертикальные части на краях отогнуть аккуратно внутрь. Все излишки уплотнителя срезаются ножом, резать надо строго по волне кровли или по прямой линии – все зависит от кровельного материала. Расстояние от края кровли до оконной коробки составляет 30-60 мм, если уплотнитель вертикальный. Значение в 60-150 мм используется, если устанавливается горизонтальный уплотнитель. Рама аккуратно вставляется в подготовленную коробку. Проверяется, чтобы все уплотнения были выполнены максимально качественно.

Процесс монтажа может немного отличаться в зависимости от имеющейся крыши и формы окна

. Сегодня для установки могут быть использованы окна следующих видов:

слуховые окна для одно- двухскатных крыш;
конструкции для вальмовых кровель;
французские прямоугольные окна, которые имеют собственную кровлю;
арочные и полукруглые окна;
треугольные для сложных кровель;
встроенные оконные конструкции различных форм;
слуховые окна с фронтальным остеклением;
треугольные фронтальные.

Характеристики люкарен

В наше время мансардное окно чаще всего устанавливается либо во время реконструкции старинных зданий, либо с целью максимального использования полезной площади мансардного этажа

Во втором случае при проектировании люкарни очень важно учитывать главные функциональные задачи – возможность расширения пространства, дополнительного освещения и комфортного проветривания

Размер и форма слухового окна определяется в зависимости от конструктивной особенности кровли

Кроме того, еще на этапе проектирования важно определиться с местом, где будет располагаться люкарна, ведь от этого во многом зависит ее функциональность

Люкарна в крыше фото

Например, люкарни, расположенные в торцевых мансардных стенах, отличаются высоким удобством эксплуатации, однако рассматривать их как источник дополнительного освещения не имеет смысла.

Окна, расположенные вертикально, рекомендуется монтировать при очень низких крышах, когда из-за небольшого угла наклона они буквально нависают над домом. Вертикальное слуховое окно позволяет увеличить площадь мансарды и степень освещенности. Однако, конструктивные особенности этой люкарни изменяют геометрию кровли, из-за чего усложняется процесс расчистки снега и нарушается воздухообмен в помещении. Чтобы снизить эти проблемы, вместе с окном обязательно нужно монтировать водоотвод. Вертикальное окно люкарна придает зданию некой громоздкости и помпезности, поэтому чаще всего их возводят на больших загородных домах. Но слуховые окна такого плана вполне гармонично вписываются буквально в любой архитектурный стиль.

Вертикальная люкарна

Еще одной разновидностью вертикальной люкарни являются так называемые «утопленные» мансардные окна. Их отличие от слухового окна предыдущего типа проявляется лишь в том, что само оконное полотно монтируется вглубь конструкции. «Утопленные» люкарни наиболее удобно использовать в тех случаях, когда необходимо оборудовать выход на террасу или балкон. Однако они практически не дают дополнительного освещения.

Виды слуховых окон

Виды люкарен для крыши

Самым популярным мансардным окном является люкарна наклонного типа. Особенность этой конструкции заключается в том, что угол наклона окна повторяет угол наклона крыши, благодаря чему освещенность мансардных помещений увеличивается в среднем на 50%. Поскольку в этом случае люкарна выступает как составная часть кровли, она не разрушает геометрию крыши и не вносит дисгармонию в ее форму. Однако нужно учитывать, что окно в крыше практически невозможно установить самостоятельно, ведь его монтаж должен включать в себя гидроизоляцию, проведение защитных процедур, а также утепление. Кроме того, не стоит располагать слуховое окно на солнечной стороне дома, поскольку в этом случае освещенность будет слишком яркой.
