Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.

МД - 1

Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).
  3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
  4. Основа (самоклеющаяся или нет).
  5. Качество влагозащиты — определяется классом IP.
  6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

отмеряете и отрезаете необходимого размера провода

зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку–V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

на клеммы V- заводятся жилы черного цвета

на клеммы V+ красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Способы монтажа LED-ленты

К этому классу относятся светильники с напряжением питания 12,24 или 36 В. Такие приборы рекомендуется применять в жилых или служебных помещениях (на улице можно применять устройства и на 220 В). Выбор способа монтажа осветительного прибора производится исходя из его погонной или удельной мощности. Так называется мощность потребления 1 метром полотна.

Маломощные LED-светильники

К этой категории можно отнести устройства с погонным потреблением до 10 Вт. Их можно монтировать непосредственно на подстилающую поверхность. Для крепления производители предусмотрели штатный клеевой слой. Надо всего лишь снять защитную оболочку и наклеить подложку в нужное место. Естественного движения воздуха вполне хватит для охлаждения светильника.

LED-лента с липким слоем

Успех мероприятия во многом зависит от подготовки поверхности:

  • место приклеивания полотна должно быть ровным;
  • его надо очистить от пыли, загрязнений;
  • непосредственно перед наклейкой надо обезжирить подготовленную поверхность по всей длине (если это не бумажные обои).

Если с первого раза приклеить полотно не удалось, второй раз воспользоваться штатным клеевым слоем не получится. Придется использовать двусторонний скотч, который надо наклеить вдоль трассы прокладки полотна, а затем приложить к нему ленточный светильник. Этот же способ можно использовать сразу, если есть сомнения в качестве штатного клея. Например, при долгом хранении светильника.

Другой способ – использование современного клея. Например, из серии «жидкие гвозди» или какой-нибудь суперклей. Полностью смазывать поверхность полотна не стоит – достаточно одной капли на несколько сантиметров.

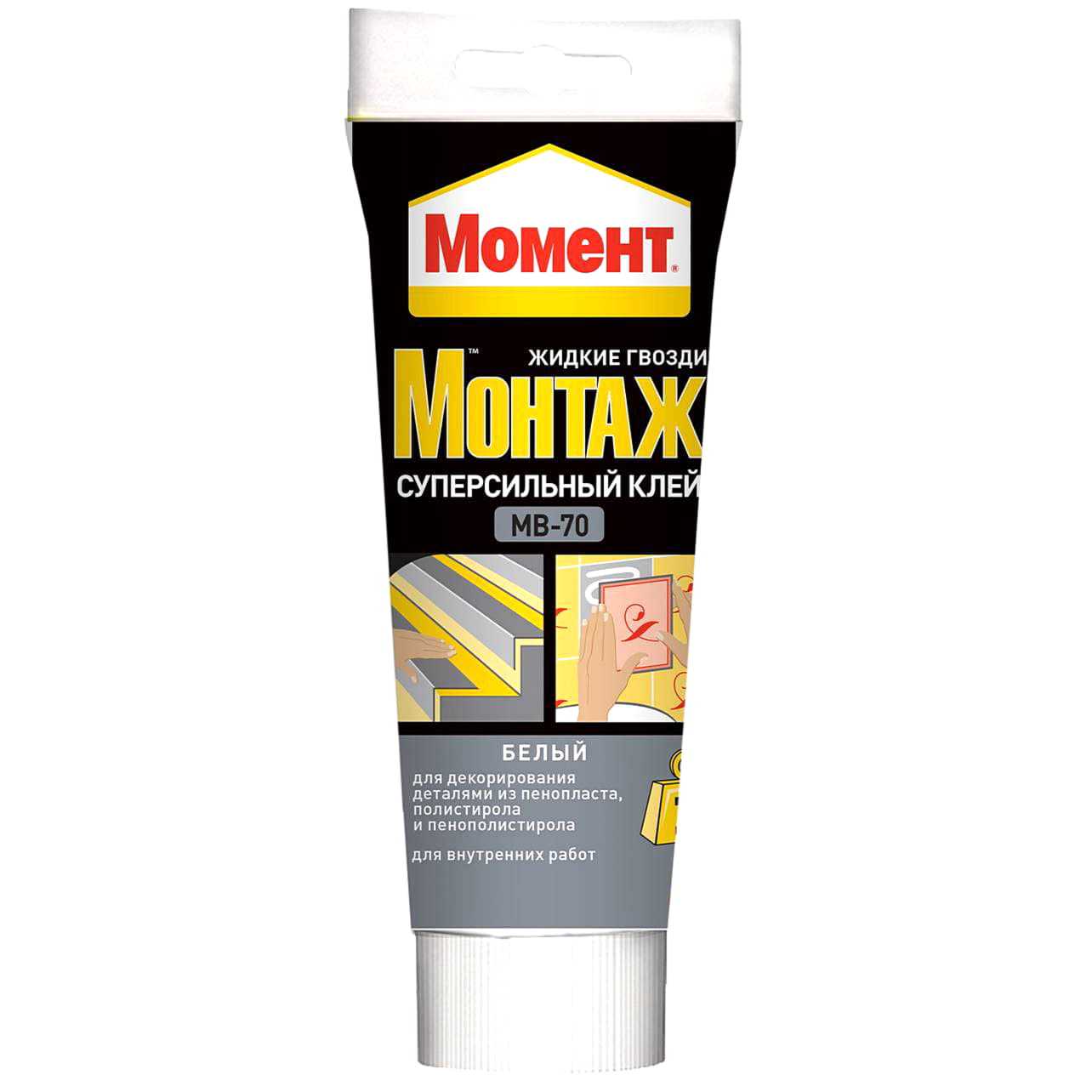

Жидкие гвозди для надежного монтажа LED-ленты.

Для крепления полотна светодиодного ленточного светильника нельзя использовать термоклей. При эксплуатации подложка будет неизбежно нагреваться, термоклей плавиться, полотно отклеится достаточно быстро.

К альтернативным способам крепления можно отнести подвеску ленты с помощью металлических скоб и мебельного степлера. Этот путь не может быть рекомендован, так как при выполнении сборки легко повредить проводники полотна. Этого недостатка лишен способ подвески на пластиковых хомутах, но эстетический момент в данном случае близок к нулю. Поэтому этот путь применим лишь при подвеске светильника вне помещения.

Надежная фиксация при помощи крепежных площадок и пластиковых хомутов

Ленты средней мощности

Если 1 метр светильника потребляет 10-14 Вт, ему уже понадобится небольшой теплоотвод. В его качестве может выступить двусторонний скотч на основе алюминия. Если полотно приклеить к такому клеящему основанию, то при открытой прокладке можно осуществить достаточное отведение тепла таким недорогим, несложным и довольно эстетичным способом.

Важно! Алюминиевый скотч проводит электрический ток. При снятии защитного слоя с полотна светильника с обратной стороны могут оказаться открытыми контактные площадки

Необходимо их заизолировать любым материалом (изолентой, пластиком, резиной), чтобы избежать короткого замыкания при первом же включении.

Монтаж светильников высокой мощности

Если LED-лента потребляет более 16 Вт на 1 м длины, надо монтировать ее на эффективный теплоотвод. Для этой цели применить алюминиевый профиль, который специально производится для монтажа LED-лент. В продаже доступно три вида профиля:

  • накладной – удобно монтировать на поверхности или на подвесе;
  • угловой – оптимален для монтажа в углах для освещения под углом 45 градусов;
  • врезной – полностью прячется в толще паза.

Различные варианты алюминиевого профиля

Кроме технической функции, профиль играет и декоративную роль. Здесь также надо следить, чтобы не наклеить на алюминий незащищенные контактные площадки.

Осуществление монтажных работ

Грамотно продуманное планирование позволит избежать проблем при монтаже светодиодной ленты на кухонный гарнитур. Сам процесс монтажа довольно прост.

  • Отрежьте ножницами нужное количество ленты. Отмерять лучше с помощью рулетки.
  • Аккуратно оголите контакты на 1.5 см.
  • С помощью паяльника необходимо прикрепить к ним 2 кабеля. При желании можно использовать коннекторы для соединения.
  • Необходимо изолировать провода с помощью специальной ленты или термоусадочной трубки. В последнем случае отрежьте 2 см трубки, установите в месте спаивания и зафиксируйте строительным феном. Именно такой вариант изоляции считается наиболее эстетичным и надежным.
  • Если лента имеет малую мощность, то можно крепить ее напрямую к мебели, если мощность большая, то используйте профиль. Снимите со светодиодной ленты защитную пленку и наклейте в нужном месте.
  • Возле светильника нужно установить трансформатор, заранее продумайте его расположение. Со стороны с низким напряжением необходимо припаять провода ленты, предварительно очистив их от изоляции. С противоположной стороны трансформатора прикрепите кабель с вилкой.

  • Для соединения проводов используйте параллельную схему. Выведите кабели к блоку питания.
  • Спрячьте провода в специальный пластиковый короб и закрепите их внутри электроустановочными скобками.
  • Подключите диммер (выключатель) и установите блок питания. Усилители и выключатель необходимы в том случае, если требуется менять яркость подсветки во время использования. Такие детали схемы устанавливаются вместе с блоком питания. Для регулирования освещения можно использовать как пульт, так и обычный выключатель.

При необходимости на тыльной стороне шкафчика можно сделать аккуратное отверстие для кабеля. Диаметр его должен быть немного больше сечения провода. Аккуратно и незаметно пропустите кабель к месту соединения.

А теперь рассмотрим основные правила монтажа.

Перед началом установки подсветки необходимо произвести небольшую подготовку. Обязательно убедитесь в целостности материала для изоляции проводов (ленты или трубки). Проверьте совместимость светодиодной ленты и трансформатора. Если пренебречь простыми правилами, то подсветка может довольно быстро выйти из строя или вовсе не включиться. Для выделения барной стойки или обеденного стола использовать яркий свет не рекомендуется

Чрезмерная навязчивость будет постоянно утомлять и отвлекать внимание от общего интерьера. Выбирайте уровень защиты от влаги в зависимости от места расположения изделия

Над умывальником и рабочей поверхностью устанавливайте защищенное устройство, а для обеденной зоны можно подобрать вариант попроще. Помните, что крепление профиля с помощью саморезов более надежно, чем с помощью двухстороннего скотча

Второй материал подходит только для монтажа маленьких кусочков лент на гладкой и ровной поверхности.

  • Используйте алюминиевые профили со вставками для рассеивания света.
  • Если делаете угловое освещение, то нужно правильно нарастить ленту. Зачистите контакты и прикрепите перемычки с помощью паяльника. Соединяйте плюс с плюсом и минус с минусом.
  • Контроллер и блок питания лучше спрятать в закрытый шкаф или за него. Если оставить все на открытом месте, то через пару месяцев детали покроются липким слоем жира.

Проверка блока питания

Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.

Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.

Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.

А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.

В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.

Проверять нужно между контактами «+V» и «-V».

Либо «+V» и «COM».

Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.

Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:

после подачи напряжения 220В на блоке должен загореться зеленый светодиод

если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум

Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.

Этапы проверки работоспособности

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».


Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Необходимые инструменты и материалы

Для самостоятельного монтажа самой светодиодной ленты и дополняющих её элементов понадобятся некоторые приспособления, инструменты и материалы. Из приспособлений важнейшим является паяльник, имеющий мощность не более двадцати пяти ватт. Кроме того, необходимы:

  • пинцет и хирургический зажим, чтобы придерживать руками провода и обеспечивать теплоотвод от спаиваемых светодиодов или светодиодной ленты;
  • кусачки или плоскогубцы со щеками для откусывания проводов;
  • приспособление для зачистки изоляции с проводов.

Из материалов понадобятся:

  • припой;
  • паяльный флюс или канифоль;
  • паяльная кислота;
  • термоусаживаемая трубка;
  • изолента с хорошими адгезионными свойствами;
  • двусторонний скотч;
  • какой-нибудь хороший синтетический клей;
  • эффективный растворитель.

Виды светодиодной ленты

В зависимости от светодиодов LED-ленту разделяют на белую (ее еще могут называть монохромной и дюралайтом) и цветную. Они имеют разное количество контактов. Так, белая лента имеет два контакта.

Цветная характеризуется четырьмя контактами. Три из них обозначают три цвета: красный (R), зеленый (G) и синий (B). Последний контакт обозначается V+.

Декоративная трехцветная светодиодная лента

Главная же разница между этими типами светодиодных лент заключается в светодиодах. Сам светодиод является полупроводником. Эти полупроводники могут быть разными и, когда через них проходит ток, они светятся разными цветами.

Белая LED-лента имеет один кристалл полупроводника, цветная — три разных кристалла. Эти кристаллы могут иметь различные размеры и эти размеры определяют общую мощность ленточки.

Сегодня на рынке торгуют двумя основными типами светодиодных лент, которые можно легко монтировать своими руками. Ими являются SMD 3528 и SMD 5050. Аббревиатура SMD обозначает технологию изготовления светодиодов.

Есть еще одна технология изготовления. Ее обозначают DIP. SMD 3528 имеет светодиодную матрицу с размерами 3,5х2,8 миллиметра. В основе этой матрицы находится один светодиод, что свидетельствует о возможности создавать только белый цвет.

SMD 5050 содержит в себе светодиодную матрицу с размерами 5х5 миллиметров. Эта матрица имеет три кристалла. Такой тип светодиодной ленты создает цветной свет.

Диагностика проблем питания

Проверка блока питания выполняется по следующей схеме:

  1. Проверка надёжности подключения коннектора к блоку питания.
  2. Если в блоке есть диод-индикатор сети, нужно проверить, загорелся он или нет.
  3. Если диода нет, исправность проверяется мультиметром. На выходе напряжение не должно отсутствовать. В противном случае блок нужно ремонтировать.

На следующем этапе проверяют светодиодную ленту. Нужно подать напряжение на её выводы с помощью двух дополнительных проводов, не используя блок питания. «Плюс» подключается к выводу, он обозначен стрелкой на вилке, а «минус» поочерёдно подаётся на оставшиеся выводы. На этом этапе главное не ошибиться, чтобы не произошло замыкания между проводами блока.


Блок питания.

Питание можно подать от аккумулятора или батареек на 5-15 В. Лента не будет светить ярко, но этого хватит, чтобы проверить её работоспособность. Если нерабочими оказались несколько чипов или один из них, подсветка не загорится только в проблемных местах. Ремонт будет заключаться в замене испорченных диодов на новые.

Дизайн

Украшение потолочного пространства светодиодной лентой в каждом конкретном случае выполняется по-разному. Многое зависит от устройства потолка, присутствия выступов, разновидности приобретенных светильников, а также личных пожеланий. Такую подсветку возможно расположить по периметру, сделать элементом декорирования многоуровневых системы, акцентировать с ее помощью рисунок.

Светодиодная лента, скрытая в нише подвесного потолка, выгодно подчеркивает требуемую зону. Потому ее допустимо использовать с целью зонирования помещения. К примеру, подобным образом легко выделить обеденную зону в зале, если он совмещен со столовой.

Светодиодная лента, скрытая внутри потолочной конструкции, позволяет создавать акценты в комнатеИсточник roomester.ru

Привлекательно выглядит на потолке светодиодная подсветка фигурных линий. Таким способом декорируются однотонные покрытие, натяжные потолочные конструкции с рисунками. Применение диодной полосы по краям изображения придает ему объем. Удачное освещение принтов улучшает их внешний вид, добавляет в интерьер необходимого настроения. Светодиодная подсветка делает потолок зрительно шире, немного легче.

При монтаже осветительных лент с диодами важно учитывать фактуру потолочного полотна. Как правило, исходящий от светодиодных полос свет отражается в глянце, делает помещение зрительно просторнее

Это имеет значение для комнат с маленькими окнами или же когда они выходят на север. При направлении светодиодов вверх создается мягкий свет, в случае бокового крепление полос наблюдается направленный световой поток.

Применение светодиодной ленты улучшает внешний вид однотонного потолка, способствует созданию комфорта внутри помещенияИсточник roomester.ru

Полезные советы

Прежде чем начать монтаж светодиодной ленты на потолок собственными силами, рекомендуется ознакомиться с ценными рекомендациями специалистов:

Очень важно предварительно составить план, в котором учесть малейшие нюансы предстоящей работы.
Стоит заранее приобрести ПВХ уголок для фиксации в нише. Его часто применяют, потому что спустя время липкой полосе свойственно отклеиваться.
После снятия защитного слоя ленту необходимо приклеивать побыстрее: она должна хорошо прилегать к плоскости.
Обрезать светодиодную полоску можно лишь по указанным производителем линиям.
Скреплять между собой более трех метров ленты недопустимо
Тогда может повредится токопроводящая дорожка (по причине высокого напряжения). Если полоса чрезмерно длинная, то ее необходимо соединять с контроллером проводками.
Подключая блок питания, необходимо строго соблюдать полярность

При подсоединении к схеме коннектора рекомендации по его подключению нужно искать на упаковочном материале.
Паять следует осторожно, чтоб не повредить ПВХ основание. Для светодиодов высокая температура нежелательна.
Головки саморезов лучше скрыть в карнизах: шляпки покрасить акриловой краской либо зашпатлевать.
Если монтируется одна полоска, то подключение делается напрямую, иначе – параллельно

В последнем случае при поломке отдельного участка остальные будут продолжать функционировать.
Сложности с приклеиванием легко решить с помощью двустороннего скотча.
Расстояние между разными уровнями потолочной конструкции должно быть одинаковым. Это обеспечит максимально равномерное освещение.

При цветном освещении трудно обойтись без контроллера: он позволяет регулировать тональность подсветкиИсточник remoo.ru

Светодиоды: с чего начать установку

Светодиоды – это специальные полупроводники, излучающие свет, когда через них проходит ток. Яркость излучаемого света может различаться, так как разные светодиоды имеют различный химический состав. Условием их подключения является наличие стабилизатора. В противном случае подсветка может перегреться и выйти из строя.

Перед тем, как купить все необходимое для монтажа, важно определиться с типом подсветки, а также количеством необходимых материалов. Например, чтобы подсветить рабочую зону, подойдет подсветка с типом светодиода SMD 5050, которая содержит три кристалла. А вот для декора мебели, а также предметов интерьера используются подсветки SMD 3528, содержащие один кристалл

Яркости излучаемого ими света будет достаточно для применения в декоративных целях

А вот для декора мебели, а также предметов интерьера используются подсветки SMD 3528, содержащие один кристалл. Яркости излучаемого ими света будет достаточно для применения в декоративных целях.

Светодиодная лента продается в рулонах, поэтому при покупке не забудьте проверить ее на наличие повреждений и заломов. Чтобы ее установить и подключить, потребуются крепежи и блок питания.

Блок питания необходимой мощности подбирается, исходя из общей длины светодиодной платы. Исходя из этого, подбирается и все необходимое для дальнейшего монтажа.

Как расположить светодиодную ленту на кухне

Перед установкой светодиодной ленты на кухне следует определиться с местом ее установки.

Подсветка на кухне может быть расположена:

  • внутри шкафов;
  • в мебельных нишах;
  • над рабочим фартуком;
  • в качестве подсветки потолков;
  • по нижней части тумб.

Для рабочей зоны выбирайте подсветки со средней степенью защиты от влаги – они имеют специальный защитный слой, который предохраняет от паров, загрязнений и попадания различных жидкостей. Плюсом является то, что при проведении влажной уборки вы сможете протирать шкафы вместе с лампами.

При креплении ламп к столу целесообразно будет установить крепление профиля из алюминия. Он поможет скрыть лишние провода, нарушающие эстетичность.

В рабочей зоне можно сделать дополнительное освещение из светодиодных лент. Здесь также понадобятся конструкции с влагозащитой. Ленты устанавливаются при помощи двустороннего скотча. Для создания декоративного эффекта можно использовать несколько подсветок.

Подготовка перед монтажом

Чтобы установить светодиодную ленту на кухне своими руками, нужно подготовить все необходимое:

  • светодиодную ленту;
  • блок питания;
  • термоусадочную трубку или электроизоляционную ленту;
  • медный кабель ПВС;
  • ножницы;
  • паяльник с канифолью и припоем.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как происходит установка?

Установка светодиодной ленты на потолок должна проходить в определенной последовательности

Важно учитывать такие нюансы, как площадь помещения и высота потолков

Ленту лучше покупать длиной не больше пятнадцати метров. Иначе диоды, расположенные рядом с блоком питания, примут на себя максимальную нагрузку и быстро перегорят.

Алгоритм действий при установке ленты:

Необходимо определиться со светодиодами, которые будут задействованы в искомой ленте. Если владелец помещения желает получить яркий свет, то ему лучше приобрести лампы 5060

Они будут немного дороже, чем стандартные диоды 3528.
Важно выбрать, какая будет плотность ламп на ленте. Возможны варианты в 30, 60, 120 см

Эти цифры означают количество диодов, размещенных на одном метре ленты. Благодаря этим показателям можно сделать свет более приглушенным ли ярким. Просто нужно учитывать, что чем больше закреплено ламп на одном метре ленты, тем ярче будет освещение в комнате.
Не стоит забывать о типе подсветки. Данный вопрос не менее важен, чем предыдущие. Лучше выбирать влагозащищенные виды, они дольше прослужат.
Необходимо решить, будет ли лента цветной. Если человек желает видеть много цветов, то ему лучше приобрести контроллер.
Измерения и расчеты. Установка подсветки потолка светодиодной лентой требует точных данных о периметре помещения, где нужно провести подсветку. Нужно узнать площадь выбранного помещения. Когда все необходимые данные получены, следует умножить мощность, которую потребляет один метр светодиодной ленты на площадь помещения. Полученные значения нужно записать. Они будут нужны при выборе контроллера, а также системы питания для светодиодной ленты.
Потребуется определить, где будет проходить освещение. Монтаж под натяжной потолок будет отличаться от установки светодиодной ленты в парящий потолок. Следует заранее выбрать вариант установки и решить, будут ли создаваться специальные выступы из гипсокартона.
При установке светодиодной ленты под натяжной потолок стоит учесть такой нюанс. Когда лента имеет один цвет, то стоит соединять плюс к минусу. Если она разноцветная, то придется искать участки, на которых обозначен выбранный цвет.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

  • ниши стен или потолка — для этого применяются специальные короба;
  • по поверхности стен и потолков внутри пластиковых уголков;
  • за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В

Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой

Это позволит избежать повреждения печатной платы.
Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.
Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
Оптимальная величина заглубления — 2-3 см.
Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем

Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

  1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
  2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Что нужно знать перед покупкой

Прежде чем заниматься выбором подобного устройства, убедитесь, что у вас есть все необходимое для получения хорошего результата.

Во-первых, обязательно придется использовать какую-то телевизионную приставку для вывода контента. Если пользуетесь возможностями своего Smart-TV – ничего не выйдет. Подойдет самодельная телевизионная приставка на основе Raspberry Pi, переделанный под приставку Windows-компьютер, большинство современных Android TV-боксов.

Во-вторых, нужен телевизор с достаточно тонкими рамками. Если установить подсветку на панель с толстым обрамлением, между картинкой на экране и фоновой подсветкой будет видна заметная граница и полноценный эффект фонового свечения не получите.

В-третьих, вокруг телевизора должно быть свободное место для подсветки. Если панель строго вписана в интерьер, установлена в шкафу или компактной мебели, ничего не выйдет. Желательно, чтобы по всему периметру на расстоянии минимум 30-40 см от телевизора ничего не было.

В-четвертых, используемая телевизионная приставка должны быть достаточно мощная, чтобы справиться и с воспроизведением, и с захватом картинки для подсветки. Откровенно бюджетные модели или простые стики не подойдут.

Перед заказом необходимо выбрать плотность диодов на адресной диодной ленте (30 на метр или 60 на метр) и её длину.

для телевизоров диагональю 22″ и менее берите 1 метр ленты; на матрицы 22″-32″ потребуется 2 метра ленты; на экраны 32″-43″ рекомендуется заказывать 3 метра ленты; для экранов 43″-60″ выбирайте 4 метра; максимальную длину 5 метров берите при размере экрана более 60″.

В любом случае лучше измерить периметр своего телевизора по задней крышке, чтобы точно попасть в размер. Еще учтите, будет ли необходима подсветка нижней грани. При установке панели на стойке от диодов снизу эффекта практически не заметите, если же вешаете телевизор на кронштейн – обязательно учитывайте все четыре грани.

Порядок тестирования светодиодной ленты

На целостность или обрыв вызванивается каждый участок от одной точки (плюс и минус) до другой

Светодиодная лента проблематично проверяется мультимертом, поскольку она не светится. Слабый свет возникает при тестировании в режиме Hfe. Тестирование также осложняется перегораниями не самих диодов, а контактных дорожек или токоведущих участков. Чтобы узнать о неисправности:

  1. Найдите условные одинаковые отрезки из 3 светодиодов по границе контактов и поперечной полосы.
  2. Прикасайтесь щупами к каждому участку по очереди, подавая ток на контакты питания.
  3. Прозвоните блок питания – он выходит из строя по причине перепада нагрузки.

Проверка сопротивления предоставит полную картину о целостности светодиодов.

https://youtube.com/watch?v=3ET6FU3mKuU

Виды светодиодной ленты

Светодиодные приборы бывают несколько типов в зависимости от количества цветов, наличия внешней защиты и расположения диодов. В зависимости от количества цветов различают два типа устройств:

  • Монохромные. На таких системах крепятся светодиоды, которые могут генерировать только один цвет (например, красный или зеленый). Устройства этого типа являются экономными по расходам электричества, а монтируются они обычно по упрощенной схеме на двух проводах.
  • RGB-системы. На таких лентах крепится несколько диодов, которые могут генерировать сразу три цвета — красный (Red), зеленый (Green) и синий (Blue). Оптическое смешение этих базовых цветов позволяет получить любой оттенок (то есть RGB-системы являются разноцветными). Такие установки потребляют больше электричества, а для полноценной генерации цветов используется усложненная схема на четырех проводах.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
