Способы установки электрических проточных водонагревателей

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Подвод воды

После того, как решен вопрос с электрикой, настало время подвести холодную воду к устройству.

Водонагреватели снабжаются тремя штуцерами:

• Подсоединение холодной воды.
• Подача горячей воды.
• Сброс воды.

С первых двух снимаются защитные колпачки и удаляются резиновые заглушки. Резьба уплотняется льном и наносится смазка. Затем на штуцер холодной воды устанавливается предохранительный клапан, идущий в комплекте к аппарату. На нем, как правило, указано направление движения воды. Нарисованная стрелка должна быть обращена к корпусу. Если же маркировки нет, то устанавливаем клапан таким образом, чтобы его носик смотрел вниз.

Рано или поздно, может возникнуть ситуация, при которой придется отсечь контур водоснабжения от водогрея. Для этого желательно установить запорный кран. Резьба уплотняется фум-лентой или льном. Далее следует смазка. Осталось затянуть резьбу при помощи ключей.

Подключение к системе смесителя производится гибким шлангом, идущим в комплекте. Собираем тройники и краны, подсоединяем их к системе.

Далее производится подключение аппарата к подающей трубе и выполняется разводка горячей воды.

Теперь устройство готово к работе. Осталось лишь проверить герметичность стыков. Облегчает задачу обычная бумажная салфетка или туалетная бумага. Если на импровизированном «тестере» обнаружена влага, то соединение подтягивается и снова проверяется до тех пор, пока тест не покажет «сухо».

Когда водонагреватель устанавливается в ванной комнате, можно подключить душ непосредственно к аппарату. Для этого нужно использовать душевую насадку, которая идет в комплекте с устройством. Дело в том, что в ней отверстия меньшего диаметра, нежели в стандартной душевой головке. При установке обычного душа, вода через нагреватель будет проходить с большей скоростью и не сможет хорошо прогреться.

При использовании водонагревателя нужно помнить о том, что его нельзя использовать без воды. Это приведет к перегреву ТЭНов и выходе их со строя. Поэтому при отключении устройства, сначала отключается электричество, а потом подача воды. Если ТЭН будет постоянно омываться водой, то прослужит верой и правдой долгое время.

А если еще на входе будет стоять фильтр, предотвращающий осаждение жестких солей, то будет вообще хорошо. Нагревательные элементы не так быстро обрастут «шубой», мешающей правильной теплопередаче.

Температура воды не соответствует заданным параметрам

Значительное отклонение температуры воды от заданных параметров

Проблема возникает в двух случаях, когда вода из нагревателя либо слишком горячая (буквально кипяток) при минимальных значениях нагрева, либо холодная и нагрев не осуществляется вовсе. Также есть и промежуточная неисправность, когда выставлены максимальные значения нагревателя, а вода слегка теплая. Внимания заслуживают все проблемы, причин которых может быть достаточно много.

Итак, рассмотрим ситуацию, когда водонагреватель при максимальных значениях на реле выдает только теплую воду в кране, чему предшествуют такие возможные проблемы:

1. ТЭН покрылся накипью, расходует энергии на нагрев больше, при этом КПД на минимуме.
2. Есть проблемы в центральной плате, которые блокируют сигнал реле о нужной температуре.

Если же водонагреватель визуально включается и якобы работает, а на деле выдает только холодную воду, то причины могут быть аналогичны вышеизложенным. При превышении температурных показателей воды, проблема заключается в неисправности терморегулятора или термореле, которые отвечают за фиксацию заданных человеком параметров нагрева и поддержание этой температуры внутри водонагревателя.

Если проблема касается несоответствия температуры, нужно выполнить следующую последовательность действий:

1. Проверить ТЭН на наличие загрязнений и исправность работы: отключить бойлер от сети, дать воде остыть и слить ее по максимуму, после чего снять защитную крышку внизу, открыть клапан и аккуратно извлечь нагревательный элемент. С помощью мультиметра проверить работоспособность элемента, что фиксируется в диапазоне значений 0,68-0,37 Ом. При наличии обрыва показатели будут нестабильны и станут стремиться к бесконечности. Если есть накипь, то ее можно снять с помощью замачивая в специальном кислотном растворе, который можно купить в любом бытовом магазине. В качестве альтернативы подойдет яблочный уксус.
2. Достать термостат и оценить его работоспособность: отключить бойлер от сети, слить воду, снять со стены. Найти термостат (можно посмотреть в инструкции как он выглядит и где располагается для конкретной модели) и нажать предохранительную кнопку до упора. Далее металлическую трубочку нужно слегка подогреть с помощью зажигалки. Если термостат рабочий, то при нагревании он среагирует и вернет кнопку в исходное положение. Если этого не произошло, то следует провести полный демонтаж и замену элемента на новый.

Аналогично следует пройтись мультиметром по всем доступным контактам, так как есть вероятность обрыва, что и провоцирует отсутствие исправной работы.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Перед тем как сливать воду, нужно дать ей остыть. Если нет времени ждать, то подойдет следующая хитрость: кран горячей воды открыть на максимум, бойлер отключить от сети. Примерно через 5-7 минут вода в резервуаре станет слегка теплой, что облегчит процесс ее спуска.

Подготовительные работы

После покупки возникает закономерный вопрос о том, как подключить бойлер к электричеству. В случае самостоятельного монтажа следует ознакомиться с инструкцией производителя.

Подключение бойлера к электросети требует наличия следующих элементов.

1. Трехжильный кабель с сечением, соответствующим мощности котла.
2. УЗО или дифференциальный автомат.
3. Розетка закрытого типа с маркировкой не менее 16 Ампер.
4. Строительный гипс.
5. Дрель или перфоратор.
6. Набор инструментов: пассатижи, гаечный ключ, отвёртки, молоток, зубило.

Где бы ни устанавливался аппарат, без предварительных замеров не обойтись. Проще всего – сделать чертеж с обозначением точек крепления на листе плотного ватмана или картона. Для этого агрегат прикладывается и очерчивается по периметру. Место расположения кронштейнов лучше выделить маркером.

Готовый чертеж закрепляется на стене и просверливается в обозначенных местах.

Принцип работы

Поскольку проточный бойлер работает с большой мощностью, для подключения потребуется надежная проводка. Стандартное подключение выполняется трехжильным кабелем, где L — фаза, N — ноль, Е — заземление.

После включения техники электричество поступает на датчик протока. Если напор воды в системе достаточный, датчик замыкает контакты. После срабатывает реле ТЭНа, и запускается нагрев. Термодатчики включаются в случае перегрева. Цепь замыкает лампочка на панели, которая светится во время работы бойлера.

Вот подробная схема устройства прибора:

Особенности моделей

Модели различных марок могут различаться по нескольким критериям.

Тип нагревательного элемента:

• Открытый — состоит из пластикового корпуса со спиралью внутри. При подаче питания спираль нагревается и передает тепло проходящему потоку.
• Закрытый — принцип работы тот же, только спираль заключена в корпус из латуни или меди. Является более пожаробезопасным.

Управление:

• Механический (гидравлический) тип. Регулируется с помощью переключателя и имеет 6 режимов мощности. Система состоит из блока и мембраны, которая при потоке смещается и выталкивает кнопку выключения. Минусом механики является неточность — может не сработать при недостаточном напоре.
• Электронный тип. Содержит микропроцессор и датчики. Эта точная система позволяет удерживать заданную температуру, а также подстраивать мощность для экономии энергии.

Разновидности:

• Закрытого типа (напорные). Обеспечивает высокое давление в трубах, чтобы обслуживать несколько точек забора. Вы сможете одновременно использовать душ и смеситель на кухне. При этом температура воды не будет снижаться.
• Открытого типа (безнапорные). Подключаются к одной точке забора. Отличаются компактным корпусом, поэтому их можно устанавливать отдельно на кран или душ.

Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Как установить газовый водонагреватель

Монтаж газовой колонки отличается от установки электрического оборудования большим количеством предъявляемых требования и более сложным процессом подключения. Однако время и усилия компенсируются экономией на оплате топлива – более дешевого, чем электроэнергия, природного газа.

Шаг #1. Согласование и соблюдение норм

Чтобы установить газовую колонку, потребуется подвести к дому газ (в некоторых регионах – наиболее затратная статья расходов), затем составить грамотный инженерный проект и согласовать его в определенных инстанциях. Составлением проекта должна заниматься организация, имеющая лицензию.

Чтобы представить, какие требования предъявляются к установке, можете заглянуть в правоустанавливающие документы:

• Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (СП 42-101-2003).
• Газораспределительные системы (СНиП 42-01-2002).

К основным правилам установки газового оборудования можно отнести объем помещения – не менее 7,5 м³ и высоту потолков – не ниже 2 м. Обязательное условие – хорошо налаженная вентиляция. Минимальный диаметр дымохода – 110 – 130 мм (зависит от требований производителя).

Все желающие установить газовый водонагреватель своими руками должны понимать, что прибор без монтажа представителями лицензированной организации (уполномоченного сервисного центра) полностью снимается с гарантии и бесплатного обслуживания.

Шаг #2. Правила демонтажа старой газовой колонки

Процесс замены газовой колонки происходит быстрее, чем установка нового водонагревателя, так как не требуется оборудование дымохода или подключение к газовой магистрали.

Ход работы следующий:

Закройте кран на подводящей газовой трубе, чтобы перекрыть поступление газа.
Открутите гайку, фиксирующую гибкий шланг, аккуратно снимите его

Если колонка присоединена старым способом подключения через металлическую трубу, придется ее распилить ножовкой по металлу.
Старую соединительную арматуру лучше выбросить, купив современный прочный шланг.
Отключите систему водоснабжения – для надежности лучше перекрыть краны у стояка.
Снимите трубу, отводящую воздух, аккуратно достаньте ее из дымохода.
Осторожно снимите корпус устройства с настенного кронштейна.. В процессе демонтажа старайтесь не повредить подводящие трубы, иначе замена водонагревательного устройства обернется заменой всего прилегающего оборудования. В процессе демонтажа старайтесь не повредить подводящие трубы, иначе замена водонагревательного устройства обернется заменой всего прилегающего оборудования

В процессе демонтажа старайтесь не повредить подводящие трубы, иначе замена водонагревательного устройства обернется заменой всего прилегающего оборудования.

Если заметили износ труб, лучше их заменить новыми – скорее всего, за время эксплуатации старого прибора в магазинах появились более надежные модели.

Шаг #3. Инструкция по установке новой газовой модели

Для начала проверьте исправность дымохода. Поверьте герметичность соединений, вертикальное расположение трубы для отвода газов, качество теплоизоляции. Не забудьте, что выходное отверстие должно находиться выше самой высокой точки крыши и быть защищено от осадков козырьком.

Какую вы будете использовать трубу – гибкую или жесткую – значения не имеет, скорее, ее характеристики зависят от условий монтажа. Затем проверьте, исправна ли вентиляция.

Подкорректируйте места крепления для новой модели. Снимите ручку переключателя (регулятора мощности), отвинтите крепеж, удерживающий кожух, и снимите лицевую часть корпуса. С помощью крепежных петель, винтов и дюбелей повесьте колонку на стену. Запомните: корпус должен свободно висеть на стене, а не стоять на патрубках подвода воды или газа.

С помощью гибких шлангов производите подключение прибора к трубе с холодной водой, затем соедините выход с краном горячей воды.

Следующий этап – подключение газа. Гибким шлангом соедините газовый кран с вводом в водонагреватель. Поверку можете произвести традиционным способом, намылив место соединения и открыв подачу газа. Отсутствие пузырей обозначает правильное подсоединение.

В последнюю очередь устанавливают трубу дымохода. Чаще всего это гибкая гофра, подобранная по диаметру выходного отверстия. Один конец гофры зафиксируйте на выходе колонки, второй вставьте в дымоход. Установите на место лицевую панель с переключателями, закрутите крепеж и протестируйте прибор.

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном — 2,2-3,0кВт

минимальном — 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Соединение с системой водоснабжения

Здесь все достаточно просто. Проточный водонагреватель имеет два отверстия. Первое отверстие необходимо для подключения холодной воды. Во второе отверстие вам следует подключить трубу для выхода горячей воды. Подключить шланг к проточному водонагревателю достаточно легко.

Если вы желаете установить электрический проточный водонагреватель в ванной комнате, тогда лучше соединить его со шлангом от душа.

Установка проточного водонагревателя может совершаться напрямую к водопроводу. Осуществляется это подключение через тройник с запорным краном. В этом случае вам необходимо перекрыть воду и выполнить подключение.

https://youtube.com/watch?v=oP4p1UCqwAk

К выводу горячей воды из ТЭНа вам обязательно необходимо подключить душевую насадку. Насадка имеет специальные сопла, которые не затрудняют нагрев воды. Если вы приобретете насадку с большими соплами, тогда расход воды значительно увеличится.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Как устроен проточный бойлер

Прибор отличается от накопительного устройства только отсутствием бака для скопления воды. В корпусе расположен проточный ТЭН, сквозь который проходит поток воды. Он быстро нагревается, что позволяет получить горячую воду сразу, как только открыли кран.

Внутри корпуса находятся:

• ТЭН в защитном корпусе. Чаще всего это трубка из пластика или латуни. Преимущество такого нагревателя — неподверженность накипи.
• Регулятор мощности. Переключает работу между ТЭНами, представляет собой кнопку.
• Реле и датчики. Последние отвечают за температуру нагрева, контроль количества жидкости, защиту от включения без воды. Реле срабатывают при превышении температуры, отключая ТЭН.

Рассмотрите электрическую схему работы бойлера «Термекс»:

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

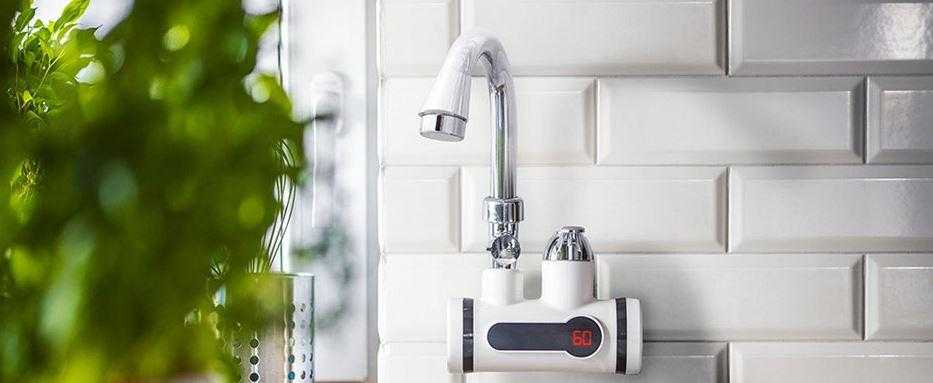

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Подключение накопительного водонагревателя

Место установки

Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.

С учетом этого, подбор места размещения сводится к таким вариантам:

1. В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
2. Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
3. Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
4. Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.

Варианты размещения водонагревателя

Закрепление

Установка бойлера может осуществляться двумя способами:

• на крюки, закрепленные на стене;
• на планку, крепящуюся на анкерные болты.

После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:

1. При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
2. В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
3. На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

Подключение к водопроводу

Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

Подключение бойлера

На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.

На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.

Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.

На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.

Подключение трубки к предохранительному клапану

Подключение к электросети

Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.

Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.

Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:

• фазный — на контакт L;
• нулевой — на N;
• заземление производится либо на корпус либо на клемму PE.

Дифавтомат на 16 А

Первый запуск

Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.

Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки

Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.
