Правильная покупка светодиодной ленты на AliExpress.
Что еще можно сказать по сечению проводов? Например, лента 2812 на один диод потребляет порядка 60мА. При длине подсветки в 5 метров ток составит 18 Ампер!
По всем расчетным таблицам для такого тока требуются провода сечением 2,0-2,5мм2. Даже на самой ленте медные дорожки такого сечения не обеспечивают.
Поэтому, если хотите нормального свечения и яркости, даже на стандартные отрезки по 5 метров всегда подключайте питание с обоих концов.
Помимо сечения проводов важное значение играет и качество самих дорожек. Конечно, китайцы вам будут говорить, что у них самая лучшая продукция и никто не жаловался
Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты. После этого сравните одинаковые модели от разных производителей.
Так например, у ленты длиной 5м (60 светодиодов на метр) при весе менее 100гр просадки напряжения начинаются уже через 1,5 метра!
Объясняется это очень тонкими медными дорожками или некачественной медью в них.
Выбор светодиодной ленты
- Для подсветки домашнего/офисного интерьера в помещении достаточно открытой ленты IP20 мощностью до 10 Вт/м. Если такая плата выполняет функцию освещения мощность увеличивается до 14 Вт/м. Рабочее напряжение составляет 12/24 В.
- Для подсветки в местах с повышенной влажностью (ванная комната, крытый бассейн, баня) используют СДЛ со степенью защиты IP 54 и выше. Рабочее напряжение составляет 12/24 В.
- В местах с повышенной влажностью (подводная подсветка бассейна, уличный пруд, уличная контурная подсветка) применяют СДЛ со степенью защиты IP 67/68. Рабочее напряжение составляет 12 В для подводного освещения, в случае уличного освещения возможно подключение герметичной СДЛ напрямую к сети 220 В.
Важно знать мощность ленты, т.к. при её значении больше 10 Вт/м необходимо устанавливать дополнительный алюминиевый профиль по всей длине для теплоотвода
Это продлит срок службы диодов и защитит от перегрева.
Остальные показатели (цвет подложки и свечение, яркость) определяются «по вкусу» или дизайнерскому проекту.
Jazzway PLS-TV-USB 0,9 WH 5050/30
Основные характеристики:
- Степень защиты — IP 54
- Тип свечения — одноцветный
- Цвет свечения — белый
- Напряжение — 5 В
- Общая длинна — 0.9 м
Назначение. Эта модель предназначена для декоративного оформления задних и боковых стенок телевизоров или компьютерных мониторов. Степень защиты IP54 позволяет производить сухую и влажную уборку без угрозы повреждения ленты. Оптимальная температура эксплуатации от -10 до +40оС.
Применение Jazzway PLS-TV-USB 0,9 WH 5050/30.
Функционал и особенности. Изделие рассчитано на работу под напряжением 5 вольт при максимальной силе постоянного тока 1А. Для удобства подключения предусмотрен USB-разъем. Источником света с цветовой температурой 6500К служат светодиоды SMD 5050/30. При необходимости можно укоротить ленту по специальной разметке на любое количество светодиодов. Монтаж на подготовленную поверхность осуществляется с помощью самоклеящегося слоя, что обычно занимает несколько секунд.
Комплектация. Подсветка состоит из светодиодной ленты длиной 90 см и силового кабеля с USB штекером на конце.
Комплектация Jazzway PLS-TV-USB 0,9 WH 5050/30.
Плюсы Jazzway PLS-TV-USB 0,9 WH 5050/30
- Удобство монтажа и подключения.
- Ресурс 30000 часов.
- Малая кратность раскроя.
- Низкая стоимость.
- Комплект продается в готовом к работе состоянии.
Минусы Jazzway PLS-TV-USB 0,9 WH 5050/30
- Небольшая длина.
- Малый световой поток.
Основные типы светодиодных RGB-лент
Разные виды лент различаются направленностью, типом свечения, дополнительными характеристиками:
- Водонепроницаемые. Ими нередко украшают фасады зданий и вывески, устанавливают внутри аквариумов, в ванных комнатах.
- Со светодиодами формата 3528. Это маленькие диоды, на ленте их помещается больше, но они не очень яркие.
- Со светодиодами формата 5050. Более крупные диоды. На ленте их меньше, но они намного ярче.
- RGBW-ленты. Обладают дополнительным элементом, отвечающим только за белый цвет, что позволяет добиться более натурального освещения.
- Ленты с функцией Pixel Light. Имеется возможность задать определенную программу отдельно каждому элементу. Для домашнего использования такие изделия используются редко.
Общие сведения
Светодиодные устройства являются довольно экономичными осветительными приспособлениями. В последнее время популярность этих приборов находится на высоком уровне. Такое освещение состоит из эластичной ленты, куда с определенным интервалом установлены диоды, которые имеют различный размер. Длина светодиодной ленты составляет стандартно 2−5 метра. Однако при желании ее можно разрезать на несколько участков (по три LED-элемента) либо неограниченно наращивать длину. От этого показателя, а также плотности нанесения и размера диодов на основание будет зависеть мощность устройства.
Подсоединение светодиодной ленты (220 Вольт) имеет некоторые особенности. Ее не получится просто так подключить к штекеру и подсоединить в сеть. Также необходимо учитывать, что на сегодняшний день изготавливается множество видов подобного рода устройств. Во время подключения этот факт тоже нельзя оставлять без внимания. Есть монохромные ленты, излучающие лишь один цвет. Это может быть синий, белый, зеленый, красный или желтый. Однако существуют и многоцветные устройства, которые могут выдавать любой цветовой фон во время определенной комбинации всего трех основных цветов. Их подсоединение отлично от монохромных видов устройств.
Основные достоинства
Прежде чем начинать подключение светодиодной ленты к сети 220в по схеме, необходимо знать про основные достоинства данного устройства. Для начала сюда относится экономичность описываемого прибора освещения. При этом же уровне светового излучения простая лампочка потребляет гораздо больше электроэнергии, ее КПД намного ниже. Время эксплуатации диодного устройства составляет приблизительно 7−10 лет. Его гибкое основание дает возможность сделать любую конфигурацию. Причем освещение можно установить даже в труднодоступных участках.
Разновидности
Кроме цветового свечения, эти устройства могут отличаться по нескольким главным факторам. Светодиоды могут быть различных размеров. На сегодняшний день, как правило, изготавливаются устройства с размерами 50×50 и 35×28 мм. Размер обозначен в маркировке осветительного прибора (5050 или 3528). В последнем случае светодиод имеет меньшую площадь, потому яркость его освещения ниже, и наоборот.
Имеет значение и частота, с которой диодные элементы установлены на один метр ленты. Когда их количество находится в диапазоне 40−110 штук, то оборудование будет подключаться от напряжения 12 Вольт. Здесь возможна общая или зональная подсветка, которую может предоставить светодиодная лента. Подключение в спальню, гостиную, на кухню и другие помещения можно выполнить с помощью этих устройств.
Схема подключения диммера к светодиодной ленте
В конструкции светодиодных лент применяются два типа излучателей‑светодиодов:
- RGB — трёхцветные, которые при смешении дают белое свечение. При раздельном включении могут использоваться для создания различных цветовых эффектов.
- Люминофорные — используют вторичное излучение специального жёлтого слоя‑люминофора, освещаемого мощным синим светодиодом.
Для их питания должны применяться соответствующие конструкции драйверов и диммеров, сложность схем которых определяется кругом поставленных задач и набором требуемых эффектов.
Для белых монокристалльных лент — одноканальные диммеры, включаемые после блока питания.
Схема подключения одноканального диммера
Для RGB‑лент — трёхканальные контроллеры с раздельным управлением по каждому каналу.
Схема подключения трехканального диммера
Различаются диммеры также и способом регулировки:
- с помощью потенциометра, встраиваемого в стандартную настенную коробку выключателя;
- инфракрасным или радиочастотным пультом дистанционного управления;
- подключением в компьютерную сеть по проводному интерфейсу Ethernet или беспроводному Wi‑Fi либо Bluetooth.
Подключение более 5 метров.
Если вам нужно подключить более 5м умной ленты, то для ее равномерного свечения нельзя просто наращивать подсвету последовательно. Речь здесь идет в первую очередь про питание!
Когда количество пикселей на контроллере позволяет подключить большую длину, вы без проблем стыкуете коннекторы DI и DO между собой. Но вот питание (5В или 12В), все равно придется тянуть отдельно (параллельно).
Есть контроллеры с дополнительными проводами под “лишнее” питание на такой случай.
Ошибка №6
Нельзя подключать несколько кусков ленты последовательно и при этом подавать на них изначально большее напряжение.
Например, взять три куска ws2812b (5м+5м+5м) и подать на них в самом начале ленты 15 вольт, рассчитывая при этом на последовательное падение напряжения.
В этом случае придется ставить на каждый отрезок по своему контроллеру, да еще каким-то образом гарантировать одинаковое потребление отрезков.
Ошибка №7
Лента вместо белого светится с оттенком желтоватого или красного цвета.
Скорее всего дело здесь в неправильно подобранном сечение проводов. Всегда берите минимум 1,5мм2.
Недостаток цвета – это первый признак просадки напряжения. Уход в красноту объясняется тем, что для синего и зеленого цветов на чипе 2812b требуется порядка 3,5В, а вот для красного достаточно и 2В.
Поэтому, когда напряжение на светодиодах падает, выключаются зеленые и синие кристаллы, а красный горит до последнего.
Усилитель для RGB-ленты
Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.
Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).
При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND
Очень важно соблюдать полярность, иначе диоды не будут светиться
В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.
В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.
Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).
Примеры моделей
Диммер Dali-26-350
- Мощность – 26 Вт.
- Количество каналов – 2.
- напряжение от сети – 220 В.
- Тип монтажа – настенный.
- Тип настройки – вручную, выключатель.
- Программирование – мастер-контроль.
- Габариты – 153х67х30 мм.
- Назначения – для оснащения системы «Умный Дом».
- Гарантия – 7 лет.
- Стоимость – 2114 руб.
Комплект с пультом – контроллер Arlight, VT-S02-TB-3x4A
- Количество кнопок на пульте ДУ – 28 шт.
- Радиоуправление – контроллер «RGB» c RF.
- Режимы регулировки скорости потока и яркости – есть.
- Функция сохранения настроек – есть.
- Мощность – 144-288 Вт.
- Напряжение – 12-24 В.
- Размеры (ДЛхШхВ) – 81х64х24 мм.
- Цена – 1011 руб.
- Производство – Россия.
Диммер ARL, панель DIM105A, выход 0-10В, встраиваемый в панель
- Питание от электросети – 220 В.
- Тип выключателя – независимый.
- С какими лампами работает – светодиодными лентами и люменисцентными (ЭПРА).
- Назначение – управление яркостью потока.
- Размер – 86х86х27 мм.
- Средняя стоимость – 895 руб.
- Изготовитель – Швейцария.
Экономичность составляет на 75-80% больше, чем при подключении галогена. Технологии пылевой или влагозащиты позволяет применять такие прожекторы или фонари не только внутри технических помещений, но также и на улице. Установки с нитями накаливания или галогенов постепенно уже отходят в сторону – они скоро редко будут использоваться. Если создавать общественный проект, чтобы освещать улицы или парки, например, то установки с единичными приспособлениями ДУ не подходят, здесь понадобится подключение целой системы, чтобы она управлялась с компьютера.
Как выбрать мощность контроллера?
Здесь расчет мощности в отличие от блока питания очень простой.
Достаточно умножить общую длину подсветки на заявленную мощность одного метра светодиодной Led ленты.
Большого запаса в 30% здесь делать не обязательно.
Резерв нужен
в первую очередь на блоке питания.
Казалось бы,
все просто, но и здесь некоторые совершают ошибку. Есть люди, которые и не
догадываются, что контроллеры бывают по мощности разными.
Другие не
учитывают класс напряжения (12V или 24V), как объяснялось выше. При этом размер устройства, не
всегда играет значение.
То есть,
некоторые думают, что чем он больше, тем мощнее. Однако зачастую бывает так,
что в одном и том же исполнении и корпусе, заложены разные параметры и
мощность.
Технические характеристики
Адресная светодиодная лента состоит из RGB-светодиодов в SMD корпусе 5050 и микрочипов ШИМ-драйверов. В настоящее время наиболее популярными являются адресные LED-ленты с использованием чипов WS2811 и WS2812B. Модификация WS2811 представляет собой интегральную микросхему (ИМС) в корпусе DIP-8 (9,2х6,4 мм) или SOP-8 (5,1х4,0 мм). Данный 3-канальный драйвер имеет следующую конфигурацию выводов:
- 1 – ШИМ-регулируемый выход (красный);
- 2 – ШИМ-регулируемый выход (зелёный);
- 3 – ШИМ-регулируемый выход (синий);
- 4 – общий;
- 5 – выход передачи данных;
- 6 – вход передачи данных;
- 7 – выбор режима работы;
- 8 – питание +5В.
Адресная светодиодная лента – каждый светодиод получает питание от общего источника, но включается по индивидуальной команде.
В адресной ленте с использованием чипа WS2811 и питанием 5 вольт микросхема драйвера располагается в непосредственной близости перед каждым RGB-светодиодом SMD 5050, рядом с которым также установлены токоограничивающие резисторы и конденсатор, защищающий от помех. Но на сегодняшний момент такие модели устарели и встречаются крайне редко. Сегодня в продаже имеются адресные светодиодные ленты на чипах WS2811 только с питанием от +12 В. В этом случае чип WS2811 управляет не одним светодиодом, а группой из 3 штук.
Различные оттенки светодиодной ленты.
Не успела ИМС WS2811 обрести популярность, как её место заняла более совершенная WS2812B. Данный тип ШИМ-драйвера намного компактнее и размещается непосредственно в корпусе светодиода SMD 5050. Если присмотреться, то под прозрачным люминофором можно увидеть миниатюрный чёрный прямоугольник с отходящими позолоченными проводниками.
Подобная унификация позволила значительно упростить сборку адресных светодиодных лент и модулей, а сам WS2812B имеет лишь 4 вывода:
- 1 – питание (+3,5… +5,3 В);
- 2 – выход передачи данных;
- 3 – общий;
- 4 – вход передачи данных.
ИМС драйвера потребляет не более 1 мкА, а максимальный ток одного адресного светодиода составляет 60 мА. Диапазон рабочих температур: от -25 до +80°C. При выборе адресной светодиодной ленты важным критерием является степень защиты от влаги и пыли. Для использования в уличных условиях подойдут только модели с IP65 и IP67.
Материал в тему: Что такое конденсатор
Что это такое
Светодиодная лента RGB имеет три кристалла (разноцветные светодиоды). Каждый светодиод отвечает за свой цвет: R-Red (красный), G-Green (зелёный), B-Blue (синий). В результате смешения этих базовых цветов получаются самые разнообразные оттенки, это значит, что светодиодные ленты RGB имеют широкий цветовой спектр.
Когда один из основных трёх компонентов приобретает наибольшую интенсивность, получаемый цвет приобретает оттенок основного (красноватый, зеленоватый или голубоватый). В случае если два основных компонента имеют одинаковую степень интенсивности, тогда получаемый цвет является оттенком вторичного цвета (голубоватый, пурпурный или желтый). Вторичный цвет формируется суммой двух основных цветов одинаковой интенсивности: голубой получается в результате смешения зеленого и синего, пурпурный – красного и синего, желтый – красного и зеленого. Каждый вторичный цвет является дополнением одного основного цвета. Когда основной и вторичный цвета складываются вместе, получается белый. Голубой дополняет красный, пурпурный – зеленый, а желтый – синий.
Популярные схемы подключения
Реализация любой схемы требует небольших знаний, в том числе и понимания, как правильно делить электротехническое изделие на части.
Стандартная схема подключения
Соблюдайте следующий порядок монтажа:
- Соедините контроллер с блоком питания через клеммы выходного (пониженного) напряжения.
- Плюсовые провода выделяют красным цветом, минусовые — черным.
- Подключите светодиодную ленту к контроллеру через три контактные площадки — R, G, B (управление тремя основными цветами) и VDD (плюс).
Вариант подключения двух светодиодных лент
Если требуется питание одновременно двух светодиодных лент, учтите следующие моменты:
- понадобятся два блока питания и два усилителя для RGB;
- соблюдайте порядок подключения провода в соответствии с цветовой маркировкой;
- схема пригодна для подачи тока на отрезки плат, длина которых достигает 10 метров.
Подключение RGB-ленты длиной в 20 метров
При выборе мощного блока питания можно использовать схему подключения «контроллер-усилитель-блок». Во всех остальных случаях требуются два и более блока.
Объяснение программы Arduino для работы с адресной светодиодной лентой
Прежде чем начинать работу с адресной светодиодной лентой в Arduino необходимо скачать и установить библиотеку для нее — NeoPixel Adafruit library.
Arduino
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
| 1 | Adafruit_NeoPixelpixels(NUMPIXELS,PIN,NEO_GRB+NEO_KHZ800); |
Эта функция определяет число светодиодов и контакт Arduino для управления ими.
Arduino
pixels.begin();
| 1 | pixels.begin(); |
Эта функция инициализирует адресную светодиодную ленту.
Arduino
pixel.setBrightness(b);
| 1 | pixel.setBrightness(b); |
Функция, устанавливающая яркость свечения светодиодов. 1 – минимальная яркость, 255 – максимальная.
Arduino
pixels.setPixelColor(Wich LED,Wich color(Red,Green,Blue));
| 1 | pixels.setPixelColor(WichLED,Wichcolor(Red,Green,Blue)); |
Эта функция задает цвет свечения светодиода с помощью системы RGB, при этом задается номер светодиода (от 0 до NUMPIXELS-1).
Arduino
pixels.show();
| 1 | pixels.show(); |
Функция, которая активирует заданные настройки, то есть включает светодиоды с заданными ранее настройками.
Теперь рассмотрим примеры программ, позволяющие реализовать различные варианты управления светодиодами в адресной светодиодной ленте.
Как выполнить подключение RGB ленты через контроллер
Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.
На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.
- Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
- Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).
На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.
Основные схемы подключения RGB-ленты
Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.
- Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
- Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
- мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
- потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.
Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.
Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.
- Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
- Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
- Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.
Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.
Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

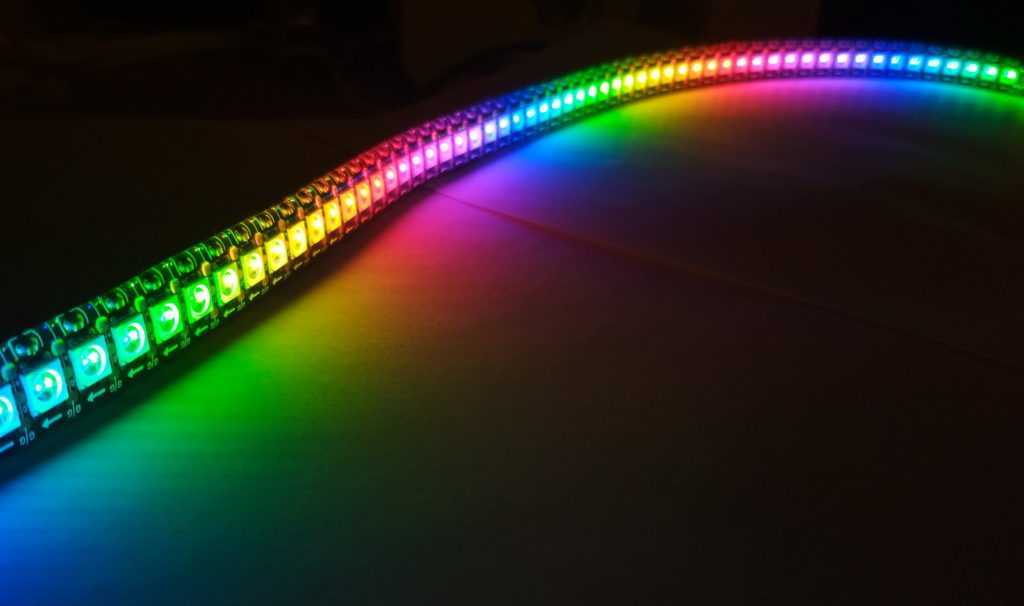

Адресуемый светодиод
Это RGB-светодиод, только с интегрированным контроллером WS2801 непосредственно на кристалле. Корпус светодиода выполнен в виде SMD компонента для поверхностного монтажа. Такой подход позволяет расположить светодиоды максимально близко друг другу, делая свечение более детализированным.
Стоит учесть, что один светодиод потребляет при полной яркости всего 60-70 мА, при подключении ленты, например, на 90 светодиодов, потребуется мощный блок питания с током не менее 5 ампер. Ни в коем случае не питайте светодиодную ленту через контроллер, иначе он перегреется и сгорит от нагрузки. Используйте внешние источники питания.
Технические характеристики
- Тип светодиода: SMD 3028, SMD 3528, SMD 5050, SMD 5730, SMD 5730-1.
- На основе SMD 3528 на 1 метр может располагаться 30, 60, 72, 120 штук диодов. Количество зависит от модели и производителя.
- Яркость SMD 3528 – 70 лм/Вт. Яркость SMD 5050 – 80 лм/Вт. Яркость SMD 5730 – 100 лм/Вт. При сравнении SMD 3528 с улучшенными версиями SMD 5730 и SMD 5730-1, то при практически одинаковой площади элемента, излучающего свет, мощность светового увеличилась в 22 раза, но и энергопотребление – в 15 раз.
- Рабочее напряжение: 12 В, 24 В.
- Цвета свечения: монохромный и многоцветный. Три основных вида – красный, зелёный, синий. Цвет свечения задаётся с помощью RGB-контроллера. Существуют светодиодные ленты с пультом управления. Они бывают как сенсорные, так и кнопочные.
- Длина бывает самой разной – от 5 до 40 метров.
- Оттенки: тёплые (2700 К), холодные (6000 К).
- Шаг резки. У каждой торговой марки своя ширина модуля МДС (три диода и резистор). Разрезать нужно только по специальным линиям.
- Рабочая температура от -40 до +40 градусов.
Степени защиты:
- IP 68. Полностью покрывается силиконом и помещается в П-образную подложку. Абсолютная стойкость к влаге и воде
- IP 67. Силикон покрывает её, тем самым изолируя диоды и дорожки, по которым протекает ток. Очень высокая стойкость к влаге и воде.
- IP 65. Сама лента размещена в пустотелой силиконовой прямоугольной оболочке.
Существуют разные характеристики блоков питания:
- Блок питания 12 В, 5A, 60 Вт.
- Блок питания 12 В, 10A, 120 Вт.
- Блок питания 12 В, 20A, 240 Вт.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключениеПравильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения
Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Отличаются ли контроллеры для RGB и монохромной ленты?
К сожалению, даже многие продавцы-консультанты в магазинах не знают, что помимо RGB контроллеров, есть и специальные модели для одноцветных, монохромных лент. Как их отличить?
Например, по
надписям на упаковке. Для монохромных вариантов пишется: “для одноцветных
светодиодных лент”.
Поэтому запомните, что существует два основных вида контроллеров:
для монохромных светодиодных лент
для RGB
Ищите и
проверяйте соответствующие надписи на упаковке или корпусе изделия еще в
магазине.
Если
попалась моделька без коробки и соответствующих надписей, то смотрите на
клеммы. В одноцветном варианте на выходных клеммах не будет никаких значков RGB.
Только “+”
или “-”. Либо “Led+”, “Led-”.
Выбор контроллера для адресной ленты
При выборе SPI контроллера для умных лент нужно рассчитывать не на мощность подсветки, как обычно это делается, а на количество пикселей.
Данные параметр всегда указывается на корпусе изделия.
Что касается выбора мощности блока питания, то здесь ориентируйтесь на следующий показатель. Один светодиод для моделей sw2812b – это примерно 60мА при белом свете.
Считайте их общее количество в ленте, берите запас в 30% и подбирайте подходящий блок.
От блока питания провода подключаются на контроллер, а с другой стороны контроллера запитывается сама лента.
Питание можно подать и напрямую, но наличие контроллера обязательно.
Какое управление лучше – инфракрасное или на радиоканале?
Самые первые
модели изначально шли с инфракрасным управлением. В чем их специфика?
Вспомните пульт ДУ от телевизора. Для того, чтобы переключать каналы, пульт необходимо направить непосредственно на экран TV.
То же самое и с инфракрасным контроллером. Он имеет специальный датчик ИК излучения.
При внешнем
датчике, вы сможете запрятать само устройство за стену, потолок и т.п. Но сам
датчик при этом, должен быть в прямой видимости пульта.
Запрячете
его и никакого управления не будет. Поэтому то в последствии и разработали
контроллеры на радиоканале.
На
сегодняшний день, более 90% такой светодиодной продукции, как раз таки и
работает на радиоканалах. Такой подсветкой вы сможете управлять, даже находясь
в соседней комнате.
Контроллеры
на радиоканале имеют в своем названии буквы RF. Проверяйте это на упаковке.
По дизайну и
исполнению есть три разновидности пультов:
кнопочные
сенсорные
На них нет
кучи разноцветных кнопочек, зато присутствует сенсорное кольцо и несколько
клавиш с различным функционалом.
для установки в подрозетники или на рабочий стол
Их монтируют
в стену вместо выключателей света, либо стационарно закрепляют на рабочем
столе.
Сказать
однозначно какие из них лучше или хуже нельзя. Выбирайте по своему вкусу и
возможностям.
Самое
главное, чтобы на этом пульте дистанционного управления была кнопка включения “псевдо”
белого цвета
Почему это важно?
RGB ленты при включении всех трех каналов, дают псевдо белое свечение. Его никак нельзя назвать однозначно белым, но в любом случае, вся эта радуга однажды вам надоест, и захочется простого привычного освещения.
