Как собрать самодельный пиролизный котёл, используя чертежи и видео инструкцию

Конструкция

Топка пиролизных котлов делится на 2 части. В первой из них – камере загрузки, при недостаточном количестве кислорода дрова горят и пиролизуются, а выделяющиеся газы догорают во 2 части котла – в камере сгорания, куда подается вторичный воздух. Отвод тепла при этом из камеры загрузки становится минимальным.

Эти два пространства разделены колосником, на котором расположены брикеты. Первичный воздух проходит сверху вниз сквозь слой древесины. Верхнее дутье считается главным отличием между газогенерирующими котлами и остальными бытовыми приборами. Для топок данных конструкций характерно повышенное аэродинамическое сопротивление, потому чаще всего их тяга принудительная. Иногда тяга выполняется с помощью дымососа, а не посредством дутьевого вентилятора, как это характерно для котлов небольших размеров.

МД - 1

Конструкция

Пиролизный котел состоит из топливной камеры, разделенной на зоны. В одной из них, называемой газогенераторной, происходит разложение топлива на золу и пиролизные газы, в другой — зоне дожига — происходит сгорание этих газов.

  • Котлы выпускаются двух типов:
  • с верхней загрузкой, или шахтные;
  • с нижней загрузкой.

Шахтные котлы верхнего горения

Чтобы преодолеть аэродинамическое сопротивление и стабилизировать тягу, камеру оборудуют дутьевым вентилятором, установленным сверху котла — этот процесс называют «верхним дутьем». Некоторые модели оснащены еще одним вентилятором, подающим струю воздуха прямо в камеру дожига, что повышает эффективность котла. Дым и пар после дожига через дымовой патрубок выводятся в дымоход.

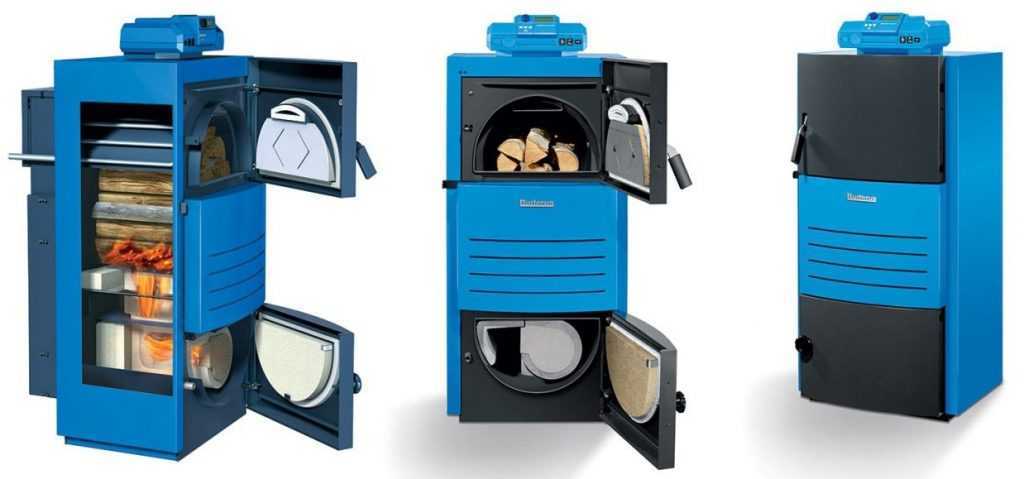

Котлы с нижним горением В этом типе отопительных агрегатов газогенераторная камера находится снизу, а пиролизные газы поднимаются вверх под воздействием тяги. Для устойчивого горения таким котлам необходим дымоход высотой не менее 5 метров.

Применение вентилятора для котлов с нижней загрузкой не обязательно, т.к. воздух подается через заслонку. Эффективность котлов нижнего горения ниже, чем у шахтных, но они не зависят от наличия электроэнергии.

Теплообменник и подключение котла к системе отопления

Рядом с топкой находится теплообменник, по которому циркулирует теплоноситель системы отопления. Конструкция теплообменника зависит от модели агрегата. Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в котел поступает остывшая в системе отопления вода, находится в нижней части теплообменника. Выходной штуцер — в верхней. В качестве теплоносителя может использоваться вода, лучше дистиллированная, или антифризы.

Газогенераторы длительного горения могут работать в системах с естественной или принудительной циркуляцией. При выборе котла необходимо согласовать объемы теплообменника и теплоносителя, необходимого для заполнения системы отопления. Систему оснащают расширительным баком, а для принудительной циркуляции — насосом, который устанавливают непосредственно перед вводом в котел.

Для стабилизации температуры в системе отопления рекомендуется установить также теплоаккумулятор — накопительный бак, который будет промежуточным звеном между котлом и отопительными приборами. При этом, во время перерывов в топке котла, система не будет остывать более, чем на 10-15 градусов. Вода на входе в теплообменник должна иметь определенную производителем температуру, обычно — 60 градусов Цельсия. Для поддержания этой температуры системы оснащают трубой для подмеса горячей воды. В системах с принудительной циркуляцией на случай внезапного отключения электричества также нужно предусмотреть байпас для обхода циркуляционного насоса.

Ряд моделей пиролизных газогенераторов помимо отопления могут быть подключены также к контуру ГВС, такие котлы называются двухконтурными. Удобно, если допускается эксплуатация агрегата при отключенной системе отопления, только для нагрева воды, что позволит использовать его летом. Обычно такие модели комплектуются дополнительно ТЭНами, встроенными в теплообменник.

Материал корпуса

Твердотопливные котлы длительного горения обычно имеют корпус из стали толщиной от 3 до 8 мм.

  • Но некоторые производители предлагают котлы из чугуна, которые имеют ряд преимуществ:
  • чугун имеет повышенную коррозионную стойкость по сравнению со сталью, чугунным котлам не страшна низкотемпературная коррозия;
  • чугунные котлы с кованным теплообменником не имеют сварных швов, в которых чаще всего начинается разрушение стали;
  • более толстые стенки чугунных агрегатов не подвержены прогоранию и деформации;
  • благодаря большей толщине они дольше не остывают, что позволяет поддержать температуру в системе во время перерыва на чистку котла.
  • Недостатки у чугунных моделей тоже есть:
  • они значительно тяжелее, в 2-2,5 раза;
  • цена выше, чем у стальных, примерно на 50-70%.

Требования к топливу

Большинство современных моделей пиролизных котлов оснащены автоматическим регулированием режима горения. Длительность горения зависит от вида топлива. Как правило, при топке сухими дровами газогенератор может работать на одной загрузке до 12 часов, а на угле — около суток. Использование опила, стружки, отходов деревообработки несколько снижает время горения без дозагрузки.

Дрова должны быть сухими, с влажностью не более 16%. При использовании пеллет или брикетов такая влажность гарантирована производителем, дрова необходимо сушить в тени не менее года.

Принцип работы

Котел на дровах функционирует на основе принципа термического разложения древесины, который означает, что под влиянием внешних факторов сухая древесина разлагается при горении на твердый остаток в виде угля и летучую часть в виде газа.

Схема и принцип работы пиролизного котла

В результате процесса, протекающего в камере загрузки при высокой температуре и недостатке кислорода, выделяется генераторный газ. Проходя через сопло, древесный газ смешивается с воздухом вторичным и сгорает при температуре около 1200?. Выделяющиеся газы проходят по конвективной части теплообменника, передавая рабочему телу свою теплоэнергию и далее выводятся через дымоход.

И камера загрузки, и камера сгорания пиролизного котла облицованы огнеупорной футеровкой, а это значительно повышает температуру внутри котла, создавая идеальные условия для качественного и эффективного горения дров.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

  1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
  2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

  1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
  2. Далее проводится сварка друг с другом металлического круга и трубы.
  3. Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Чертежные работы

Мы рекомендуем использовать чертежи, приложенные к данной статье. В них вы найдете схемы раскроя листового металла, сможете ознакомиться с технологией сборки. Для просмотра схем необходимо воспользоваться программой DWG True View. Это самые подробные чертежи пиролизного котла, которые трудно найти в интернете, да еще и бесплатно.

Схема одного из вариантов пиролизного котла. В представленном в конце статьи архиве будет еще несколько вариаций внешнего вида.

Воспользуйтесь данными чертежами, и вы сможете собрать отличный пиролизный котел своими руками.

Также вы можете воспользоваться схемами от специалистов – средняя стоимость таких чертежей составляет около 30-50 долларов США. Все остальные схемы в сети носят лишь схематический характер.

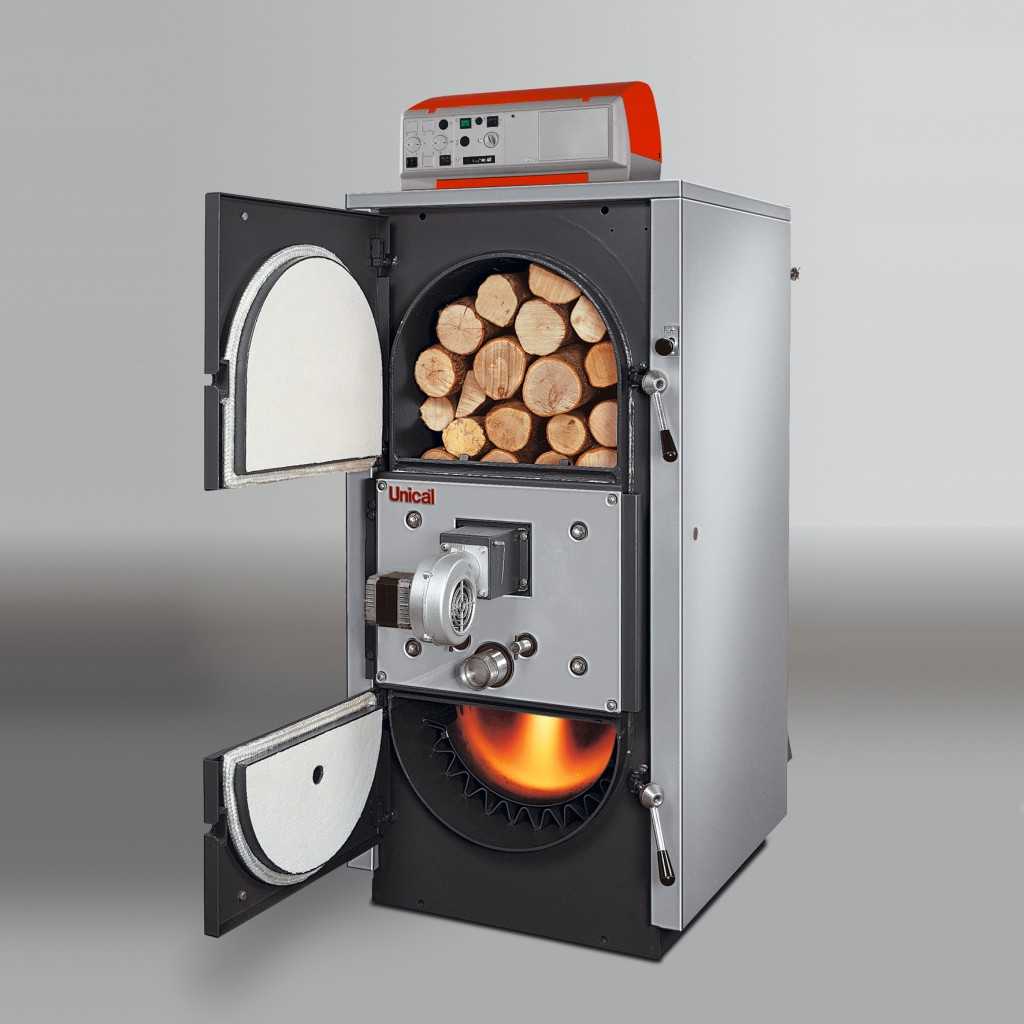

Пиролизный котел с нижней камерой

Схема пиролизного котла длительного горения с нижней камерой догорания древесного газа несколько сложнее и его изготовление потребует немного больше затрат и усилий.

Прежде всего нужно уяснить, что котлы такого типа тоже бывает двух видов: с наддувом и с дымососом. Не вдаваясь в подробности физики и теплотехники, обозначим принципиальное отличие.

В первом случае в камеру догорания вторичный воздух нагнетается при помощи вентилятора. Это создает в камере избыточное давление (выше атмосферного). К достоинствам  такой конструкции можно отнести то, что вентилятор вам подойдет любой, хоть компьютерный кулер и можно совместить топку с камерой дожига, т. к. при помощи наддува можно обеспечить достаточно большой объем избыточного воздуха. Однако это «достоинство» можно рассматривать и как недостаток, т. к. оно не позволяет поднять КПД котла выше 80–82%. Под давлением часть воздуха просто не попадает в середину процесса горения, потому топливо сгорает не полностью. Плюс к этому, из-за избыточного давления, некоторая часть пирогазов просто не успевает сгорать и улетает в дымоход в чистом виде, поэтому обеспечить КПД 90% практически невозможно. И самое главное, если наддув будет слишком сильным такой котел может взорваться.

Пиролизый котел с нагнетанием воздуха

Во втором случае при помощи вытяжного вентилятора создается недостаточное давление (ниже атмосферного), поэтому наружный воздух, повинуясь силе Кориолиса, попадает прямо куда надо, ввинчивается в самый центр горения. Прирогазы сгорают полностью, котел работает во всю мощь и способен выдавать КПД 90%, а иногда даже больше.

Котлы с нижней камерой сгорания гораздо сложнее конструктивно. Один из них, который сделан своими руками мастером-сварщиком, продемонстрирован в видео.

Инструкция по эксплуатации

Подачу воздуха можно производить двумя основными способами: методом нагнетания или вытяжным способом (применение дымососа). Использование нагнетательного варианта позволяет регулировать мощность потока, что позволяет контролировать интенсивность горения, процесс перехода от тления до выдачи максимальной мощности за короткий промежуток времени.

Что касается дымососов, то на сегодняшний день выпускают такие конструкции, которые могут обеспечить вакуумную тягу, способную проводить процесс пиролиза без тепловых потерь.

Наиболее экономичный режим работы котла – это когда происходит нагрев воды до 60 °C. Если соблюдать все условия, то такая температура достигается уже по истечении 30-40 минут.

Нормальное функционирование системы отопления напрямую зависит от влажности дров. Не рекомендуется использовать дрова с влажностью выше 50 %. Самой оптимальной считается влажность дров, равная 25-30 %. Для того, чтобы добиться такого процента влажности, необходимо сушить дрова длительный период на проветриваемых площадках, в специальных дровяниках, сараях (в зависимости от первоначальной влажности и породы дерева).

При использовании дров, имеющих влажность 15-20 %, по сравнению с 50 % влажностью, мощность увеличивается примерно в 2 раза. Однако в естественных условиях получить такую влажность довольно непросто. Это займет примерно 1,5-2 года. Поэтому сразу же после окончания сезона отопления необходимо приступить к заготовке дров.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Безопасность работы котла

Работа любого агрегата связанная с газом имеет ряд потенциальных опасностей

Поэтому соблюдение простых правил безопасности очень важно. В данном случае их немного:

котёл желательно установить в нежилом помещении;
под агрегатом должно быть бетонное основание или металлический лист;
расстояние от стенок котла до стены помещения или ближайшей мебели должно быть не меньше 20 см;
обязательно наличие вентиляции в помещении, так как в случае утечки угарного газа, он должен иметь выход;
важно также провести утепление дымохода, чтобы в нём не скоплялась смола и вода.

При конструировании пиролизного котла собственными руками, важно соблюдать технологию его изготовления и правильно читать чертежи. Это убережёт от ошибок, которые исправить будет сложно, а иногда и невозможно

Такой агрегат даже при исполнении собственноручно будет стоить дорого, но экономит на качестве материалов нельзя. Температура работы котла высока, что подвергает все детали агрегата повышенным нагрузкам. Низкое качество материалов может повлечь за собой быстрый износ камер котла, ремонт которых, будет стоит дорого.

В целом агрегат своими руками обойдётся на 20–30 % дешевле от аналога, купленного у завода-производителя.

Как сделать агрегат своими руками

Чтобы сделать такое сложное устройство, понадобится достаточно широкий набор инструментов и материалов. Вот примерный их список:

  • электрическая дрель;
  • сварочный аппарат (рекомендуется модель постоянного тока);
  • несколько упаковок электродов;
  • болгарка;
  • шлифовальный круг на 125 мм;
  • отрезной круг на 230 мм;
  • металлические листы 4 мм;
  • набор труб различного диаметра;
  • набор профтруб 2 мм;
  • несколько полос стали разной ширины и толщины;
  • вентилятор;
  • термодатчик.

Из металлических листов

  1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

Разрезать лист стали на куски

Сварить корпус котла

Выполнить шлифовку корпуса

Выполнить монтаж воздуховода

Из газового баллона

Если в хозяйстве есть использованный старый газовый баллон, то из него можно самостоятельно сделать отличный пиролизный котел. Оптимальный объем баллона для работы 50 л. Дополнительно понадобится арматура, полоса стали.

Принцип работы пиролизного котла из газового баллона

  1. Баллон обрезать вверху, удалить закругленную часть, из которой можно будет сделать крышку. отшлифовать, сбоку нужно вырезать загрузочное отверстие, куда будет поступать топливо. Сгоревшие дрова будут проваливаться вниз сквозь решетку из арматуры, оставляя минимум золы и сажи.

Срезать у газового баллона верхнюю часть

Выполнить монтаж дымохода

Сделать поршень для котла

Из кирпича

Печь из кирпича будет более громоздкой, для нее необходимо выделить специальное место. Чтобы пол выдержал значительный вес печи и не подвергся деформации, необходимо сделать фундамент из бетона, разобрав часть финишного напольного покрытия

Важно понимать, что кирпичом обкладывается металлический котел, поэтому предстоят не только кладочные, но и сварочные работы

Для строительства печи мастеру следует подготовить материалы и инструменты:

  • обычный кирпич для выкладки основания, 100 шт. шамотного кирпича, 350 шт. огнеупорного керамического кирпича. Количество может варьироваться в зависимости от габаритов котла;
  • поддувальная и топочная дверцы;
  • базальтовый картон;
  • лист стали размерами 6000х1500 мм и толщиной 3-4 мм;
  • профтруба 800х400 и трубы 57 мм, 32 мм и 159 мм;
  • чугунный колосник — 3 шт.;
  • вентилятор, мощностью не менее 300 Вт;
  • рычажный терморегулятор;
  • сварочный аппарат;
  • дрель;
  • болгарка с большим и малым диаметром круга;
  • набор электродов;
  • термодатчик.

Пошаговая инструкция для монтажу кирпичной пиролизной печи:

Очень важно выбрать подходящую и несложную схему выкладки и составить по ней рабочий чертеж. Согласно выбранной схеме, вывести основание в ноль обычным кирпичом, дождавшись полного высыхания бетонного основания. Схема работы пиролизной печи из кирпича

Схема работы пиролизной печи из кирпича

Кроме того, следует придерживаться ряда рекомендаций:

  • рекомендованная толщина стали, которая используется при самостоятельном изготовлении пиролизного котла, составляет 4 мм. Однако в целях экономии для корпуса устройства можно использовать трехмиллиметровую сталь;
  • загрузочное отверстие для топлива у самодельных моделей обычно размещают несколько выше, чем у обычных твердотопливных котлов;
  • обязательно нужно установить ограничитель, который позволит контролировать количество воздуха, поступающего в топливную камеру, а также своевременно подкладывать дрова или брикеты;
  • для изготовления ограничителя можно использовать трубу диаметром около 70 мм, длиной чуть больше корпуса устройства;
  • к нижней части ограничителя следует приварить стальной диск, образующий со стенками трубы зазор около 40 мм;
  • для установки ограничителя в крышке котла следует сделать соответствующее отверстие;
  • загрузочное отверстие для дров следует сделать прямоугольным. Закрывают это отверстие дверцей, со специальной стальной накладкой, обеспечивающей надежное прилегание;
  • ниже необходимо сделать отверстие для удаления золы;
  • трубу, по которой движется внутри котла теплоноситель, нужно сделать с изгибом, чтобы максимально улучшить отдачу тепла;
  • количество теплоносителя, поступающего в котел, можно регулировать с помощью установленного снаружи вентиля.

Корпус пиролизного котла следует изготавливать из достаточно прочной стали, способной выдержать высокую температуру. Толщина металла должна быть не менее 3 мм

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

  • Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Инструменты и материалы

Приступаем к сбору материалов и инструментов – лучше подготовить все заранее, чтобы потом не искать лишние отрезные круги или затерявшуюся в гараже дрель. Так вы сможете собрать пиролизный котел своими руками максимально быстро. Из материалов нам понадобятся:

Центробежный вентилятор обеспечит поступление первичного и вторичного воздуха в камеры котла.

  • Листовое железо толщиной 4-5 мм – оно необходимо для сборки всех элементов нашего отопительного агрегата;
  • Огнеупорный (шамотный) кирпич – 23 шт. (необходим для футеровки камеры дожигания);
  • Металлическая труба диаметром 76 мм – из нее набирается теплообменник;
  • Труба диаметром 159 мм – это будет отвод дымохода;
  • Набор профильных труб;
  • Металлическая труба диаметром 32 мм – 1 метр;
  • Дутьевой вентилятор и автоматика для управления тягой с температурным датчиком (все это приобретается в магазине);
  • Болты, шайбы и гайки;
  • Термометр;
  • Группа безопасности;
  • Металлические прутья;
  • Металлические уголки и многое другое.

Полный список материалов указан в приложенном архиве.

Также понадобятся инструменты – сварочный аппарат с подходящими электродами, болгарка с отрезными и шлифовальными кругами.

Устройство и принцип работы котла

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

  • Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения.

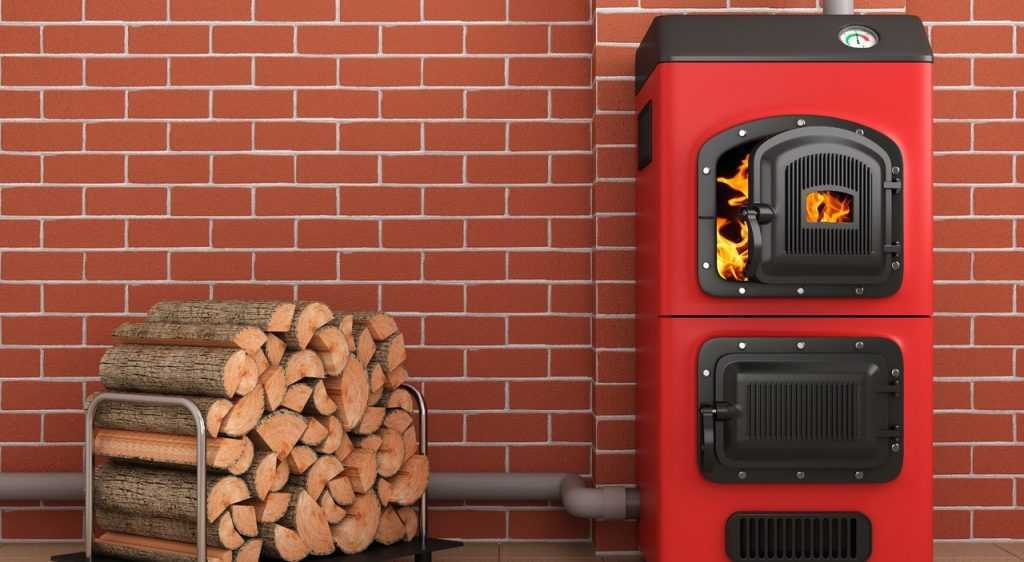

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый.

От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Твердотопливные дровяные и угольные котлы по популярности уступают только газовым. При этом они имеют один серьезный недостаток — загрузку топлива необходимо проводить несколько раз в сутки.

При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу.

Пиролизные котлы длительного горения с водяным контуром гораздо практичнее и эффективнее.

Ни для кого не будет секретом то, что котлы пиролизные отопления на данный момент являются очень необходимыми и востребованными устройствами отопительных систем. Именно по этой причине очень многих наших людей стали интересовать именно эти агрегаты.

Пиролизный котел представляют собой особый котел отопления, который в качестве топлива может использовать паллеты, уголь, дерево, и иные материалы.

Одним из основных критериев, в зависимости от которого подразделяют отопительные котлы, является вид топлива, на котором они работают. Таким образом, на сегодняшнем рынке можно встретить котлы на паллетах, угле, дровах. Также можно для себя найти котлы так называемые универсальные.

Наиболее распространенным на данный момент являются дровяные твердотопливные котлы, которые имеют множество преимуществ. Первое – это то, что топливо считается самым доступным. Также необходимо отметить то, что такие котлы продаются по приемлемым ценам.

Отличительной чертой пиролизных котлов является контроль уровня кислорода в камере сгорания, и соответственно контроль температуры и скорости сгорания топлива. Пиролизный котел на твердом топливе обеспечит вашу независимость от газа и электричества, поскольку расходы на эти энергетические источники значительно превышают стоимость твердого топлива.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
