Рабочее давление в системе отопления устранение перепадов и потерь

Автономные системы отопления

Расширительный бак в автономной системе отопления.

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

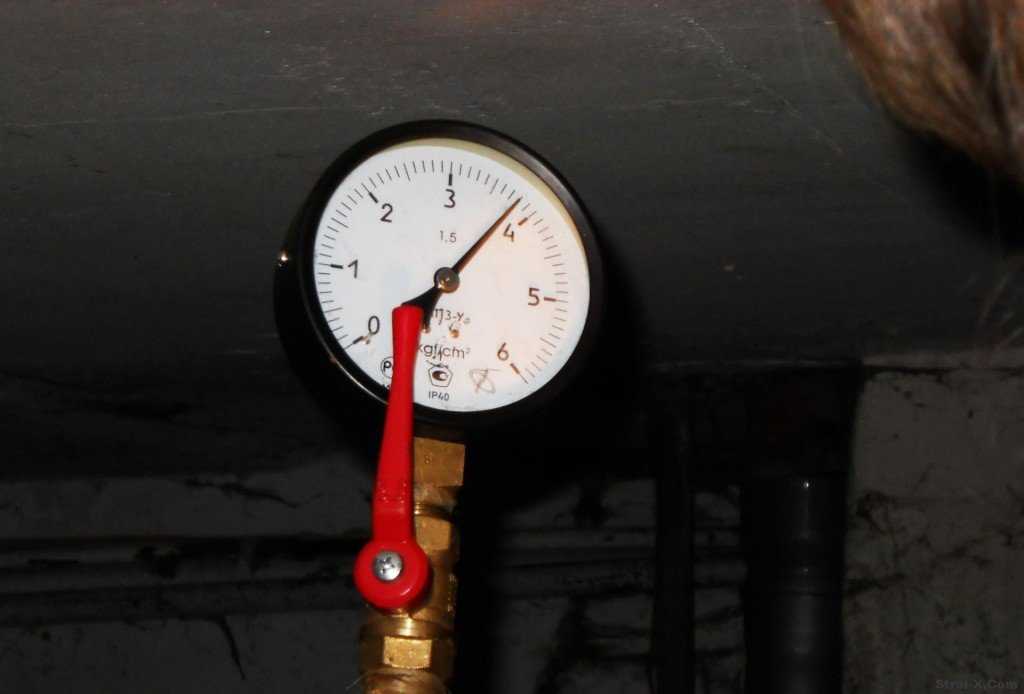

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

при неверном подборе емкости расширительного бачка;
при сбоях в работе циркуляционного насоса;
при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

Выход воздуха из системы (кран Маевского);
Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Как работает подпитка

Основная задача узла подпитки заключается в добавлении недостающего теплоносителя в отопительную систему, пока рабочее давление не придёт в норму. В большинстве случаев подпитка отопления подключается к холодному водопроводу, но систему также можно запитать и от накопительной ёмкости. Есть два способа восполнить объём теплоносителя.

Ручной режим. Он обычно применяется в небольших системах. Пользователь сам периодически контролирует давление по показателям манометра и, когда нужно, открывает соответствующие краны. Вода поступает самотёком, или используется подпиточный насос для отопления. В простейших гравитационных установках воду набирают, пока она не пойдёт из переливной трубы, приваренной к расширительному баку.
Автоматическая подпитка системы отопления. Если давление в системе упадёт ниже установленного, то срабатывает клапан подпитки системы отопления (или задвижка/вентиль с электроприводом), который открывает проточное отверстие. При необходимости напряжение параллельно поступает на нанос, и вода начнёт принудительно поступать в систему. Когда показатели давления придут в норму, клапан закроется, и насосное оборудование выключится. Иногда запитывающее устройство является частью теплогенератора. Достоинство использования автоматики заключается в том, что нет необходимости заниматься контролем, всё происходит без участия домовладельца. Недостатком является тот факт, что в схеме появляется ещё один элемент, который нуждается в электроснабжении.

Заметим, что этот узел используется не только для добавления воды во время эксплуатации. Через него осуществляется:

первоначальная заливка теплоносителя в систему;
полный сброс воды (например, для ремонта);
подготовка воды (грубая фильтрация, смягчение);
промывка системы;
опрессовка.

Виды давления в системе отопления

Существует три показателя:

Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
Динамическое, учитываемое при использовании циркуляционного насоса.
Рабочее, складывающееся из предыдущих.

Фото 1. Пример схемы обвязки для многоквартирного дома. По красным трубам бежит горячий теплоноситель, по синим — холодный.

Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.

Рабочее значение

Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.

Минимальное значение

Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.

Температура, °С	Давление, атм
130	1,8
140	2,7
150	3,9

Расчёт производится следующим образом:

определяют высоту дома;
добавляют запас в 8 м, что предотвратит проблемы.

Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
рабочее, получается путем сложения двух видов давления — статического и динамического;
избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
Рабочее. Включает два вышеуказанных варианта.
Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
Номинальное. То, которое указал производитель в документации к конкретной модели.
Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

Воздействие теплоносителя на стенки элементов сети отопления;
Высота заложения труб, подвешивания радиаторов и котлоагрегата;
Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
Место установки оборудования, протяженность контура;
Этажность дома;
Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

Наличие утечек в трубопроводе;
Нарушение работы котла, трещины на поверхности теплообменника;
Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Немного общей информации

Еще на этапе в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Виды давления в трубах отопления

Давление в трубах отопления позволяет определить, насколько правильно функционирует вся система.

Давление в трубах принято разделять на несколько видов:

Статическое (манометрическое) – физическое воздействие на стенки трубопровода, оказываемое теплоносителем в спокойном состоянии. В летний период, когда системы отопления в домах не эксплуатируются, по показателям манометром можно определить статическое давление.
Динамическое (рабочее) — давление воды с учётом нагрева и движения по замкнутому периметру. Динамическое давление всегда выше статического из-за расширения жидкости под воздействием температуры.
Допустимое (максимальное) — предельно возможное давление в системе, при котором все оборудование работает исправно.

Прописанные нормы и правила регламентируют, какими должны быть показатели температуры и влажности в отопительном контуре.

Согласно требованиям СНиП, давление и температура горячей воды в замкнутой системе должны быть такими, чтобы воздух в комнатах стабильно нагревался до 20-22°С при относительной влажности 30-45%.

Чем больше этажей в доме, тем выше уровень статического давления, для того чтобы вода в трубах равномерно поднималась до верхних этажей используют мощные насосы.

Каким должно быть рабочее давление

Рабочее давление — это сумма статического и динамического давления. От его значения зависит безопасность работы всей отопительной линии.

Это важно! Нормальное давление теплоносителя – необходимое условие для исправной и эффективной работы системы. Поддерживать его на установленном уровне нужно, чтобы температура в отапливаемых помещениях находилась в диапазоне допустимых значений

С учётом различных факторов, рабочее давление в системах должно составлять:

2-4 атмосферы – для зданий до 5 этажей;
5-7 атмосфер – для домов в 9-10 этажей;
от 12 атмосфер – для зданий от 10 этажей и выше.

На практике этих показателей достичь очень сложно, поскольку на давление воды влияют различные параметры:

Мощность рабочего оборудования – циркуляционных насосов и котлов, обеспечивающих принудительное движение и нагрев теплоносителя.
Диаметр труб. Чем он больше, тем ниже давление воды, в соответствии с законами физики. Сразу после ввода дома в эксплуатацию во всех квартирах наблюдается одинаковое давление. Но совладельцы могут самовольно менять трубы и радиаторы, что обусловливает разницу между нормативными и реальными показателями.
Степень изношенности, исправность системы. Наличие протечек снижает давление из-за потери объёма циркулирующей воды. Накипь и налёт на трубах повышает давление, но снижает производительность из-за ухудшения теплопроводности металлических элементов.
Этажность и удалённость квартиры от стояка. Хотя в проектной документации предполагается, что во всех частях дома должно быть одинаковое давление в трубах, на практике на верхних этажах и угловых квартирах оно всегда ниже.

Обратите внимание! Сочетание давления и температуры обусловливают разную точку кипения жидкости. Например, при давлении в системе 1,8 атмосфер допустим нагрев воды до 130°С, при 2,7 атмосфер – до 140°С, при 3,9 атмосфер – до 150°С

Играет ли роль температура воды?

Когда монтаж системы отопления заканчивается, в нее (систему) закачивается рабочая жидкость. Давление при этом минимальное – не более полутора атмосфер. Но оно будет возрастать по мере того, как возрастает температура жидкости, поскольку последняя будет расширяться – это объясняется простейшими физическими законами. Получается, что если менять температуру, то можно воздействовать на давление.

Для того чтобы давление регулировалось полностью автоматически, в системы врезаются специальные расширительные баки, которые препятствуют избыточному усилению напора. Прибор автоматически включается после того, как давление достигло двух атмосфер. Избыток жидкости остается в баке.

Обратите внимание! Бывает, что объема бака недостаточно для того, чтобы избавиться от всей жидкости. Но если давление перевалило 3 атмосферы, можно ли что-то сделать? Да, можно, именно для таких ситуаций и разрабатывался предохранительный клапан

Тест на герметичность и испытание давлением

Проверка давления в теплоносителе используется для тестирования целостности замкнутого контура с целью обнаружения и устранения протечек.

Тест на герметичность называют опрессовкой, в процессе которой в систему нагнетается вода или воздух до тех пор, пока давление на манометре не достигнет максимально допустимого значения.

В многоквартирных домах опрессовку проводят в рамках пусконаладочных работ перед вводом дома в эксплуатацию, а также перед началом нового отопительного сезона.

Тест на герметичность проходит в два этапа:

Трубы заполняются холодной водой, затем проверяются показатели манометров. Если достигнутый параметр рабочего давления сохраняется в течение 30 минут без изменений, то система считается готовой для ввода в эксплуатацию. Допускается снижение давления не более чем на 0,06 МПа в течение получасового испытания.
После слива холодной воды в трубы запускают горячую воду.

Важно! Если на первом этапе давление на манометре снижается ниже допустимых значений, это свидетельствует о течи. В этом случае заполнять трубы горячей водой и вводить систему в эксплуатацию нельзя

Нужно найти место протечки и выполнить локальный ремонт, после чего снова повторить тест на герметичность.

Как контролировать давление

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.

Определение выбора мест установки включает такие основные позиции:

если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
после и перед циркуляционными насосами;
после и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
возле выхода от теплогенератора.

Вероятные поломки и работы по исправлению

через несколько лет дает сбои

Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:

как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.

Что делать, когда давление в системе повышается

Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:

неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
при поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.

Причины перепадов давления в отоплении многоквартирного дома

Как уже говорилось, рабочее давление зависит от этажности здания. Но не только. Вот ряд других причин, почему оно может меняться:

Насосы могут остановиться, если прекратится подача электроэнергии, или попросту сломаются.
Изношенность оборудования, снижение КПД насосов с возрастом.
Разгерметизация (утечка теплоносителя).
Зарастание просветов в трубах и радиаторах многоэтажки.
Рельеф, перепад высоты почвы, на которой стоит дом.
Температура в помещении, где располагается элеватор (в мороз давление растёт).
Самодеятельность жильцов, которые при замене элементов системы устанавливают диаметр труб больше или меньше расчетного.
Завоздушенность отопительных приборов.
Качество теплоносителя (в муниципальных домах он загрязнён, что вызывает повышение давления, если сравнивать его с теми же условиями для чистой воды).
В межсезонье перепады давления вызваны работами по опрессовыванию системы.

При испытаниях, нагрузку повышают примерно в 0,5 – 1,5 раза. Это необходимо, чтобы выявить и устранить дефекты сейчас, когда на улице ещё достаточно тепло, чтобы не пришлось пожинать более серьёзные последствия в лютый мороз.

Кроме того, проверку на герметичность проводят холодным теплоносителем, что менее проблематично в случае протечки, чем прорыв в разгар отопительного сезона, когда из трубы будет вырываться горячая вода.

Но существуют также гидроудары, не поддающиеся регулированию и контролю. Так что запас прочности должен значительно превышать расчётный показатель.

За состоянием системы в целом следят общедомовые манометры. Можно установить этот небольшой прибор и у себя в квартире. Врезку его осуществляют на входе в радиатор.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

Котел;
Расширительный бак;
Трубопроводы;
Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.
