Пеллетный котёл своими руками устройство, изготовление и монтаж

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

https://youtube.com/watch?v=KCT%25D0%25A5%25D0%25B0%25D1%2580%25D1%258C%25D0%25BA%25D0%25BE%25D0%25B2

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

• Газ + Электро
• Дрова + Электро
• Сжижений газ + Электро
• Соляровый + Электро
• Пеллетный (гранульный) + Электро

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок. Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Специфика обвязки котлов полипропиленом

Существует ряд нюансов, о которых следует знать владельцам частных домов, которые остановили свой выбор на продукции из полипропилена (детальнее: «Монтаж системы отопления из полипропилена своими руками «). Огромным достоинством полипропиленовых труб является возможность выполнять отопительные контуры различной конфигурации.

Для соединения элементов трубопровода, когда выполняется обвязка котла полипропиленом, можно пользоваться не только технологией сварки, но применять фитинги, подобранные в соответствии с размером труб. Но второй способ менее надежен. В случае незначительных подвижек в местах нахождения фитингов, возможно возникновение протечек (прочитайте: «Полипропиленовые трубы для отопления: размеры «).

При обустройстве отопительной системы собственными силами следует помнить, что чем проще схема конструкции, тем легче будет выполнить работу. Сложность не только затрудняет монтаж, но и значительно понижает КПД отопительной конструкции.

Специалисты советуют, при создании системы отопления применять наименьшее количество мест соединений. По возможности все переходы нужно делать плавными.

Установка полипропиленового трубопровода обеспечивает:

• работу системы на протяжении 40 лет;
• способность выдерживать давление, превышающее 25 бар;
• сохранность труб даже при условии циркуляции теплоносителя, имеющего температуру 95 градусов (детальнее: «Монтаж системы отопления из полипропиленовых труб своими руками «).

Металлическую трубу состыкуют с генератором тепла через так называемую «американку» или сгон. В качестве прокладки подходит только паронит. Изделия из резины, фум-ленты и паклю применять нельзя. Дело в том, что паронит получают в результате вулканизации смеси из минеральных наполнителей, асбестовых волокон и каучука – материал превосходно держит начальную форму, не горит и обеспечивает отличную герметичность. В то время как зажатая между деталями резина может сузить размер прохода в газовой трубе, в результате чего подача топлива сократится и обеспечить нужное количество тепла от котла будет практически невозможно. Другие материалы для прокладок имеют склонность к возгоранию.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил. В целом схема установки выглядит так:. В целом схема установки выглядит так:

В целом схема установки выглядит так:

В целом схема установки выглядит так:

• Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливают теплогенератор, то есть выбранный котел.
• Монтируют расширительный бак.
• Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
• Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
• Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен быть расположен в самой нижней точке системы.
2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
3. Поворотов в трубопроводе должно быть как можно меньше.
4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Система отопления с естественной циркуляцией жидкости представляет собой замкнутое устройство гравитационного (самотечного) типа, позволяющее обогреть помещения в частном доме независимо от электропитания.

Такое преимущество конструкции даёт возможность использовать её в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономична, но для её правильного функционирования потребуется сделать точные расчёты.

Основные настройки

Пеллетный твердотопливный котел считается очень удобным в эксплуатации, однако в отличие от других моделей твердотопливных требует грамотной настройки. Правильно настроенное соотношение параметров напрямую влияет на такие показатели, как мощность и экономичность котла.

Очень частый вопрос: нужно ли перенастраивать котел при смене партии пеллет? Да, Ваш твердотопливный котел на разных пеллетах будет и работать по-разному. Соотношение компонентов, из которых изготавливаются пеллеты, у каждого производителя разные и поэтому процесс горения будет тоже разным.

Принцип пеллетного твердотопливного котла достаточно прост: червячный механизм (шнек) подает мелкие гранулы спрессованной древесины, угля, биомассы и т.пр. (пеллеты) в горелку, туда же для обеспечения необходимой мощности пламени принудительно нагнетается и воздух.

Регулировке подлежат два параметра: скорость подачи пеллет и мощность наддува воздуха. Регулировка подачи воздуха происходит простым выбором скорости вращения нагнетательного вентилятора, как правило либо по шкале от 1 до 10 либо в % от 1% до 100% (в зависимости от модели твердотопливного котла). Регулировка скорости подачи пеллет осуществляется увеличением или уменьшением периода между включениями червячного механизма. Сама же скорость вращения шнека всегда одинакова.

Количество воздуха, нагнетаемого в горелку должно быть минимально необходимым для полного сгорания топлива. Определить это можно по цвету пламени. Пламя красного цвета с заметным дымом является признаком недостатка воздуха. Пламя белого цвета означает, что вентилятор нагнетает слишком много воздуха.

Правильное пламя имеет желтый цвет. Дополнительным признаком правильной подачи воздуха является то, что пламя поднимается не только вверх, но и расходится немного в стороны.

Регулируя подачу воздуха, делайте это с минимально допустимым шагом. Чем точнее вы выставите минимально необходимую точку, тем большей мощности котла и меньшего расхода пеллет добьетесь.

В первую очередь настраивается подача воздуха, а затем скорость подачи пелет.

Скорость подачи пеллет в горелку должна быть оптимальной. Если пеллет подается слишком мало, то разогнать твердотопливный котел до номинальной мощности будет затруднительно, — там просто нечему будет гореть, а если пеллет будет слишком много, то лишнее топливо будет вываливаться из горелки.

Рекомендуем: Керамические трубы для дымохода: цена, монтаж, характеристики, видео

Пеллетная горелка АПГ-25 «Теплодар» запускается путем однократного нажатия кнопки, находящейся сбоку бункера. Устройство введено в режим ожидания. Чтобы перейти к основным настройкам оборудования необходимо одновременно нажать стрелки «Влево» и «Вправо». Второстепенные параметры АПГ-25 задаются при нагреве или поддержании температуры.

Пользователю необходимо задать два основных параметра:

1. Время подачи в режиме «Нагрев» . По умолчанию составляет 9 секунд при времени цикла 20 секунд. Это — системная настройка для котла мощностью 20 кВт, отапливающего помещение площадью 180-200 кв. м. Если такая мощность не нужна, показатель снижают до 5-6 секунд. Время подачи в режиме «Поддержание» определяется автоматически.
2. Мощность вентилятора . В руководстве пользователя указано, какая мощность вращения лопастей выбирается в зависимости от времени подачи пеллет. Параметр выставляется вручную. Если подача топлива непродолжительна, вентилятор работает в умеренном режиме.

Также мощность вентилятора влияет на скорость выдувания золы из жаровни. Для пеллет плохого качества необходимо установить параметр чуть выше табличного значения, в частности, при работе в режиме «Поддержание».

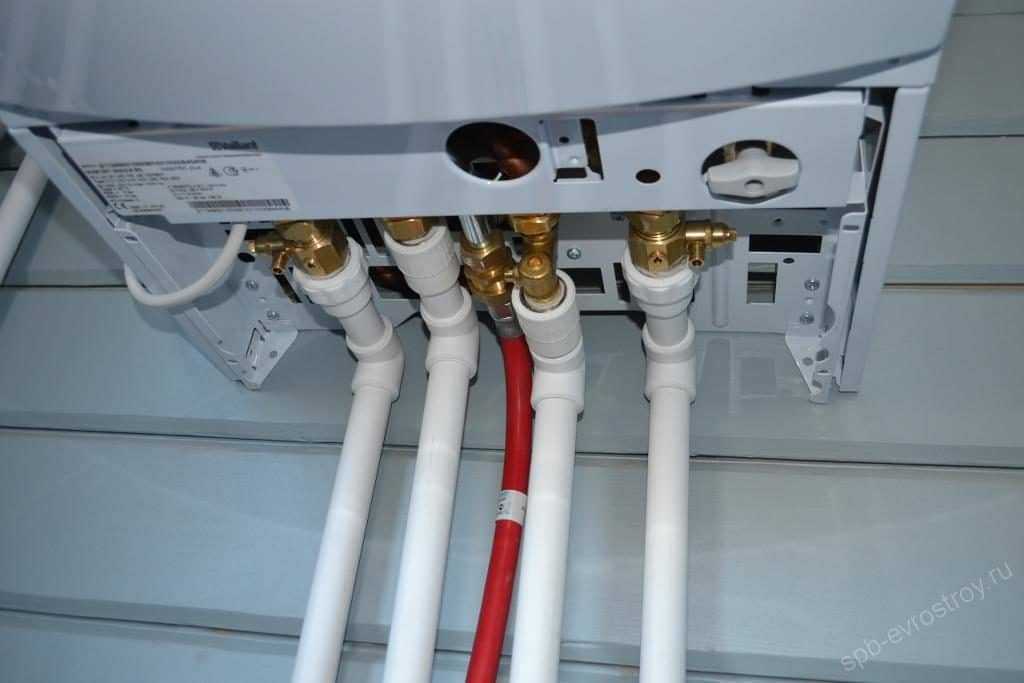

Что такое обвязка котла полипропиленом

Обвязка – соединение в единый функциональный комплекс теплотехнического оборудования, систем оборудования и ГВС, обеспечивающего передачу горячей воды к приборам отопления и водоразборным точкам. Грамотно выполненная схема позволяет равномерно распределить тепловые потоки для потребителей и обеспечить надежность работы всего оборудования, предохраняя его от перегрева и возможности создания аварийной ситуации. Перед выполнением монтажа теплового и насосного оборудования выполняют их расчет, только в этом случае схема будет работать правильно и эффективно, с рабочими параметрами и КПД.

Нужно понимать, что готовых типовых вариантов отопительных сетей не существует, эффективным может быть только индивидуальный проект. Тем не менее, для его выполнения применяют определенный стандартный набор типового оборудования. Огромным преимуществом использования полипропиленовых трубопроводов (PPR) является безграничные возможности создания контуров любой сложности. Хотя специалисты не должны злоупотреблять этим, поскольку, сложность затрудняет монтажные работы и, в конечном, счете, сокращает КПД теплосиловой установки.

Обвязка газового котла

Для выполнения обвязки котла полипропиленом можно использовать, как сварочную технологию, так и применение фитингов. Второй вариант менее популярный, так как даже при небольших «гидроударах» в точках установки, могут возникнуть утечки. И хотя PPR могут без проблем выдерживать теплоноситель отопления с Т до 95 С, существуют температурные ограничения, которые учитывают когда обвязываем котел.

Подключение газового топлива к котлоагрегату выполняют жестким, СНИиП требует применение только стальных трубопроводов с использованием паронитовой прокладки через стальной сгон или «американку».

Участок трубопровода на входе/выходе из котлоагрегата до 1м выполняют из стали.

Труба PN 10

ТОП-7 лучших пеллетных котлов отопления

Мы проанализировали большое число моделей в результате чего основой рейтинга стали следующие котлы:

• Heiztechnik Q BIO DUO 35;
• Kiturami KRP 20А;
• ACV ECO Comfort 25;
• ZOTA Pellet 15S;
• Пеллетрон 40 КТ;
• Ferroli SFL 3;
• Stropuva S20P.

Предлагаем более подробно остановиться на описании всех перечисленных выше моделей. Это поможет узнать их главные достоинства и недостатки, которые сыграют ведущую роль во время покупки.

Heiztechnik Q BIO DUO 35

Первым в нашем рейтинга является котел итальянского производства. В конструкции есть топка двойного типа, благодаря чему количество теплого воздуха, оказывающего воздействие на теплообменник, увеличивается в несколько раз. Помимо гранул и горелки есть еще решетка из стали, главной функцией которой является хранение дров.

Габариты	159х70х71 см
Вес конструкции	556 кг
Показатель мощности	35 кВт
Вместимость бака	300 л

Цена: от 150 000 до 200 000 рублей.

Плюсы

• управление микропроцессорного типа;
• есть два способа подачи топлива: ручной и автоматический;
• бункер вмещает большое количество топлива (300 л);
• КПД от сгоревших дров составляет 88%;
• большая мощность (35 кВт);
• профильная форма колесников легко поддается очистке;
• максимальная площадь отопления варьируется от 120 до 350 м².

Минусы

большой вес и габариты (556 кг, 159х70х71 см).

пеллетной котел отопления Heiztechnik Q BIO DUO 35

Kiturami KRP 20А

Следующий котел поставляется на продажу в магазины от имени производителя из Южной Кореи. Благодаря высокому показателю мощности отлично справляется с обогревом больших по площади помещений (300 м²). Нагревает воду до температуры в диапазоне от 50 до 85 градусов. Есть защита от перегрева, заключающаяся в срабатывании термического клапана и подаче в систему холодной воды.

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей. Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

• Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
• Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
• Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
• Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Монтаж пеллетного котла

К монтажу ПК предъявляют высокие требования. Это связано с тем, что по технологии влажность топлива должна быть минимальной, тогда теплоноситель разогреваются до высоких рабочих температур.

Неправильный монтаж приведет к нарушению условий эксплуатации котла и его вспомогательных элементов, что создаст аварийную ситуацию и выходу оборудования из строя.

Для обеспечения надежности работы котельной рекомендуется в качестве электропитания подключить две разные фазы. Одна для функционирования ПК и вспомогательного оборудования, а другая для нужд освещения.

Это существенно упрощает выполнения ремонтных работ основных узлов, чтобы не делать их в темноте. Кроме того, независимое освещение фронта котла поможет качественно выполнять регламентные работы по обслуживанию.

После проверки оборудования по проектным спецификациям переходят к непосредственному монтажу.

Алгоритм монтажа:

1. Установка ПК, соединение газовоздушного тракта с дымовой трубой.
2. Монтаж пеллетного бункера.
3. Подключение топливного шнека.
4. Сборка и настройка панели управления ПК: манометра, предохранительного клапана и воздухоотводчика.
5. Обвязка манометрами и термометрами циркуляционного насоса.
6. Монтаж автоматики контроля нагрева обратного теплоносителя.
7. Размещение резервного электропитания и стабилизатора напряжения.

Перед запуском выполняют пуско-наладочные работы:

• проверка на соответствие собранной схемы котельной проекту;
• проверка герметичности газового тракта;
• опрессовка ПК и отопительной системы;
• проверка работоспособности автоматики безопасности;
• контрольный пуск, замер рабочих параметров и выполнения комплекса наладочных работ.

После завершения монтажно-строительных работ проводят настройку иначе оборудование будет работать с низким КПД, перерасходами по топливу и электроэнергии.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

• Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор. Принципиальная схема шнекового экструдера (гранулятора)
• С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы. Устройство основного узла гранулятора с плоской матрицей
• С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Особенности пеллетного топлива и его качество

Гранулы производят из отходов древесины, которую обрабатывают в несколько этапов. Вначале их очищают, просушивают и обрабатывают паром, в итоге получается мягкая масса. Затем производят гранулы под давлением, длина которых до 70 сантиметров, окружность до 8 миллиметров. Котел на пеллетах производит больше тепла, чем на обычных дровах.

При плохом качестве пеллет, для получения необходимой температуры будет уходить больше топлива. Если гранулы темные значит, для их изготовления применялась кора, светлое топливо имеет состав отходов из мебельного производства. Все гранулы должны легко погружаться в воду, так как имеют высокую плотность.

Выбирают пеллеты по зольности, она должна быть 1,5%, в противном случае образовывается много шлака, это оказывает негативное действие на работу котла. Характеристика качественного материала:

• Влажность гранул не должна превышать 10%, иначе расход топлива будет выше.
• Пыли должно быть не больше 11%, этот показатель влияет на зольность пеллет.
• Гранулы не должны легко разламываться, и иметь плотную структуру.
• Гранулы должны находиться в специальной упаковке, которая с внутренней стороны покрыта гидроизоляционной пленкой. При этом условии хранение может быть длительным.

Для хранения пеллет не обязательно сооружать специальное помещение, просто необходимо исключить влажность в том месте, где они будут располагаться. Самым качественным считается материал из натурального первичного дерева, от него больше тепла и отсутствуют клеевые примеси, которые оказывают вред на здоровье.

Пеллеты из дерева

Если полностью заменить традиционные виды топлива деревянными пеллетами, можно существенно снизить уровень парникового эффекта. Во время горения традиционных видов топлива в воздух выделяется много углекислого газа. Меньше всего углекислоты образуется именно при сгорании дерева.

При использовании деревянных пеллет сокращаются объемы выделения в атмосферу такого соединения, как диоксид серы. Именно из-за его образования в больших количествах льют кислотные дожди. Это губительно действует на экологию. Опасность для природы и человека при использовании топливных пеллет сведена к нулю.

2 Преимущества и недостатки

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

• особенную экономичность, так как не требуется использование дров или угля;
• высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
• высокую теплотворность пеллетов;
• невысокую стоимость топлива;
• полную безопасность в эксплуатации;
• возможность полной автоматизации процесса;
• отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
• долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

• высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
• ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
• для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

• монтаж распределительных гребенок;
• монтаж соответствующих насосных контуров для каждого потребителя;
• установка предохранительного оборудования;
• установка расширительного бака;
• монтаж запорной арматуры;
• соединение котла с подающим и обратным контурами;
• заполнение контуров теплоносителем;
• опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

• выполнить установку котла;
• подключить соответствующую горелку (если используется комбинированная модель котла);
• установить бункер для пеллет;
• подключить шнек для подачи топлива;
• подключить пульт автоматического управления котлом.

После этого следует выполнить:

• Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
• Установку датчика термоклапана, если это предусмотрено конструкцией модели;
• Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
• Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
• При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.
