Твердотопливные котлы длительного горения

Потребление электроэнергии твердотопливными котлами для частного дома

1. Энергонезависимые. Такие аппараты подходят идеально для отопительных систем, у которых нет потребности в циркулярном насосе и весь процесс проходит естественным путем. Энергонезависимыми бывают классические, традиционные агрегаты и некоторые модели длительного горения. Они очень удобны для использования в районах где часто отключается электричество, также они могут играть роль вспомогательного или резервного твердотопливного котла для частного дома.
2. Энергозависимые. Это те аппараты, в которых присутствует вентилятор, подающий поток воздуха в камеру сгорания, и панель управления на электронике. К ним относят пиролизные, пеллетные и большую часть моделей длительного горения.

Технические характеристики

• Котлы длительного горения, которые могут обеспечить работоспособность до 7 суток, в основном работают на торфяных брикетах или древесных стружках. Существуют и универсальные приборы, позволяющие работать с разным топливом, но длина его при этом не должна превышать 40 см. В противном случае придется заниматься самостоятельной заготовкой дров.
• Чем выше влажность исходного сырья, тем меньше будет производительность отопительного прибора. Поэтому для горения производители рекомендуют использовать топливо влажностью не более 20%.
• 1 загрузка котла в среднем обеспечивает до 7 суток беспрерывного горения.

Норма влажности дров

 Преимущества:

• Высокая производительность. Пожалуй, это одно из главных и весомых достоинств таких громоздких агрегатов. Средний показатель КПД составляет не менее 90%.
• Экологичность. Угарный газ, поступающий в дымоход, используется в роли основного источника образования горючего газа.
• Относительная доступность и недорогая цена твердого топлива.
• Автоматичность рабочего процесса. Некоторые модели оснащены пультом, позволяющим устанавливать нужный температурный режим.
• Экономия времени и ресурсов.
• Автономность работы. Может быть использован в качестве основного отопительного прибора.
• Высокая пожаробезопасность. Котлы длительного горения оснащены датчиком тревожного сигнала, который срабатывает при любой аварийной ситуации.
• Высокая надежность конструкции. При правильной эксплуатации оборудования, котел прослужит не один десяток лет.

Но какими бы эффективными, экономичными и производительными ни были эти котлы, есть и некоторые недостатки таких устройств.

Недостатки:

• Большие габариты.
• Высокая цена.
• Необходимость в регулярной чистке.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Увеличение камеры сгорания

Правильно рассчитав размер камеры сгорания и дверцы для подачи дров, Вы не только повысите эффективность котла, но и существенно облегчите себе жизнь при его эксплуатации.

Самый простой способ реализовать длительное горение в котле на дровах – увеличить объем его камеры сгорания. Предположим, что нам необходимо обогреть домовладение площадью 100 кв. м. Для этого нам потребуется 2,3 дров в час (средняя теплотворность древесины составляет около 4,3 кВтч/кг. Следовательно, для того чтобы добиться длительного горения на протяжении 12 часов, нам потребуется камера сгорания, вмещающая 28 кг дров. При средней плотности древесины в 1,73 кг/дм³, ориентировочный объем камеры составит 16,18 литра.

Так как нас интересует загрузка на 24 часа, то объем камеры сгорания составит 32,26 литра. Но нужно учесть, что дрова – это далеко не вода. Они не занимают все пространство целиком, поэтому смело умножаем полученное значение на два – итого получится около 65 литров. Также необходимо оставить запас на нормальное горение, чтобы было где разбушеваться пламени, хотя здесь все зависит от устройства котла.

Вычисляя размеры камеры сгорания, ориентируйтесь на длину поленьев – это поможет создать удобную для загрузки топку.

Становится очевидным, что для реализации сверхдлительного горения необходимо создать очень большую камеру сгорания. А для того чтобы еще больше увеличить эффективность и длительность сгорания одной порции топлива, следует использовать определенные сорта древесины – мы рекомендуем сделать выбор в пользу березы и дуба. Несмотря на то что теплотворная способность у них меньше, чем у той же сосны, эти сорта дерева более плотные. Да и сгорают они при более высокой температуре (почти +900 градусов).

Как правильно организовать отопление

В частных коттеджах, предназначенных для круглогодичного проживания, котлы длительного горения, оснащенные теплообменниками, врезаются в отопительную систему. Теплоноситель несет тепловую энергию, получаемую при горении дров, к радиаторам.

В небольших дачах на 1-2 комнаты нет необходимости в отопительной системе автономного типа, рациональнее использовать печь-конвектор типа «Булерьян». У моделей, работающих по принципу конвекции, стенки топок состоят из открытых металлических трубок, которые приварены друг к другу в вертикальном положении.

Система отопления дома с помощью твердотопливного котла

В процессе сгорания дров нагретый воздух по трубкам поднимается вверх за счет действия конвекции, а на его место поступает холодный воздух.

Выбор топлива

Разместить котел на дровах длительного горения можно как в доме, так и в оборудованной котельной либо в небольшой отдельно стоящей пристройке к частному коттеджу. При этом нужно будет отвести отдельное место для топлива: древесины, угля, торфа и пр.

Самым востребованным видом топлива чаще всего являются отходы деревообрабатывающей промышленности. Но данный вид топлива низкокалорийный, поэтому требуется его большой расход.

Древесина — самый популярный вид топлива для домашней котельной

От выбора и степени влажности сырья будет напрямую зависеть его теплотворная способность. Топливо с самой высокой производительностью — сухие дрова, качество которых в идеале должно быть одинаково высоким от закупки к закупке. Максимальная длина топлива — 40 см.

Котлы с пиролизным типом горения

Для пиролизных котлов также используется твердое топливо, в частности дрова, однако, принцип их работы кардинально отличается от описанных выше установок. Они способны намного дольше и эффективнее отапливать дом, а топливо расходуют более экономно. В связи с этим стоимость таких агрегатов примерно в 1,5-2 раза больше, чем остальных.

Секрет газогенераторных (пиролизных) котлов в том, что под воздействием высокой температуры и при недостатке воздуха древесина преобразуется в древесный уголь, выделяя пиролизный газ.

Для такой реакции необходима температура от 200 ℃ до 800 ℃. При этом выделяется большое количество энергии, которая просушивает дрова и нагревает воздух. Пиролизный газ по трубам перемещается в камеру сгорания, где при смешении с воздухом возгорается – так генерируется большая часть тепла.

Активные углероды участвуют в окислительных процессах при горении пиролизного газа, поэтому выходящий из трубы дым состоит преимущественно из углекислого газа и пара – содержание вредных компонентов ничтожно мало. К тому же, пиролизные котлы в принципе выделяют намного меньше дыма, чем классические установки. Поскольку топливо сгорает практически без остатка, газогенераторные котлы нуждаются в чистке довольно редко.

Благодаря автоматике интенсивность горения в таком котле можно регулировать, чтобы экономить топливо и создать в помещении оптимальную температуру.

Дополнительные критерии выбора твердотопливного котла для частного дома

1. Насколько хорошая у вас тяга в дымоходе. Если она недостаточная, остановиться лучше на моделях с дополнительной вентиляционной системой.
2. Нужна ли вам возможность перехода на газ. Если у вас частые перебои с электричеством и газом, или же вам уже нужно заехать в новый дом, а газ туда ещё не провели, но в скором времени обещают, тогда устройство с возможностью смены топлива — то что вам нужно. Для работы на газу отлично переоборудуются классические агрегаты путём установки надувной грелки.
3. Какой вес и стоимость установки. Твердотопливный котёл для частного дома из стали примерно на 20 % весит меньше, чем чугунное, а потому его доставка и установка обойдётся вам дешевле.
4. Какие гарантии долговечности. Чем на больший срок предоставляют гарантию фирмы, тем лучше. В среднем она составляет около десяти лет.
5. Насколько высока безопасность использования. Более дорогостоящее оборудование имеет больше уровней защиты от ожогов и травм.

Котел на дровах и электричестве

Производители дровяных котлов для защиты интересов потребителей решили модифицировать их и устранили основной недостаток — значительное снижение температуры теплоносителя в системе между сеансами топки.

В систему электро дровяных котов был интегрирован электрический нагрев, таким образом, получились котлы с комбинированным нагревом.

Подобные тепловые источники соединяют все достоинства электрического и дровяного отопления в одном устройстве, в которых очень заинтересованы потребители.

Агрегаты на дровах и электричестве также хорошо работают в паре с бойлером косвенного нагрева и могут подогревать воду в ночное время по дифтарифному учету, тем самым, делая такую систему нагрева чрезвычайно экономной.

Способы реализации длительного горения

Основная проблема, преследующая пользователей котлов на дровах, заключается в отсутствии длительного горения. Нам приходится регулярно подбрасывать в их топки все новые порции дров. И если днем с этим еще можно как-то смириться, то ночью проблема обостряется – если не уделить оборудованию должного внимания, то топливо потухнет. Уже через час после затухания температура в комнатах начнет падать.

Данную проблему можно решить довольно интересным способом – встроить в котел на дровах электрический нагреватель (ТЭН). Длительного горения мы здесь не получим, но ТЭН сможет поддерживать в контуре определенную температуру, обеспечивая пользователей теплом. Правда, такой подход чреват большим расходом электроэнергии – за месяц может «нагореть» до нескольких тысяч рублей, в зависимости от площади домовладения и мощности самого ТЭНа.

Твердотопливные котлы длительного горения, работающие на дровах и угле, полностью решают проблему с частой загрузкой горючего. Некоторые из них могут гореть до нескольких дней, обеспечивая потребителей теплом. Длительное горение реализуется несколькими способами:

• Увеличением объема камеры сгорания в несколько раз;
• Применением схемы пиролизного горения;
• Путем частичной автоматизации подачи топлива.

Давайте посмотрим, что нам даст применение тех или иных методик.

Преимущества и недостатки твердотопливных котлов верхнего горения

Котлы с верхним горением уже более 15 лет обеспечивают пользователей теплом. За это время они полностью подтвердили свою эффективность, которая обеспечивается следующими факторами:

• когда происходит закладка топлива, распределитель поднимается вверх, а после розжига опирается на дрова и опускается по мере их прогорания,
• в месте поступления воздуха, происходит неполное окисление углеводородов. Газ с частицами пепла переносится в верхнюю часть топочной камеры. Там к нему присоединяется кислород, в результате чего он дожигается и отдает оставшееся тепло,
• в начале камеры для сжигания газа, находится регулятор тяги. С его помощью автоматически определяется температура воды и регулируется скорость сгорания летучих соединений.

Котлы имеют следующие преимущества:

• длительное время работы и минимальное количество загрузок,
• энергонезависимость за счет работы с естественной циркуляцией и природной тяги,
• универсальность некоторых агрегатов в плане топлива: уголь, дрова, стружки, торф и др.,
• небольшое количество топлива способно обеспечить высокую эффективность работы,
• автоматизированная непрерывная работа котла для снабжения горячей водой и теплом,
• отсутствие сложных механизмов делает эксплуатацию котла простой даже для новичков,
• высокий уровень безопасности,
• длительный срок службы от 10-15 лет и более.

Котел верхнего горения имеет высокий уровень безопасности

Недостатки твердотопливных котлов с верхней загрузкой:

• высокая стоимость по сравнению с другими установками,
• чувствительность к изменениям температуры теплообменника. Возможно появление конденсата и окисление стальных элементов,
• повышенная зольность может засорять зону горения и снижать уровень теплоотдачи,
• необходимо регулярно вручную прочищать дымоход и зольник,
• неудобная закладка дров из-за конструктивных особенностей,
• нельзя загружать топливо больших размеров, например, не колотые дрова,
• топливо должно быть полностью сухим, поэтому нужно продумывать условия его хранения,
• неполная загрузка делает неудобным розжиг, т.к. топка достаточно глубокая,
• нельзя проводить дозагрузку, если процесс уже запущен,
• опорная балка и диск, служащие перегородкой между зонами горения твердого топлива и газа быстро выходят из строя.

Как видите, твердотопливные котлы верхнего горенияне лишены минусов, поэтому прежде, чем приобретать такое устройство, хорошо взвесьте все за и против.

Выбираем твердотопливный котел для теплого пола

Решив для себя создать в доме максимальный комфорт и уют с помощью твердотопливного котла и системы отопления «теплый пол», не стоит строить особых иллюзий

Данная схема настолько чувствительная и нежна в работе, поэтому от вас потребуется постоянное внимание и контроль к работающему оборудованию

Для того, что бы хоть как-то облегчить себе задачу в будущем, необходимо строго отнестись к выбору твердотопливного агрегата.

Использовать традиционный агрегат на дровах можно, только тогда вам придется больше времени тратить на его обслуживание. Лучше ситуация выглядит с котельным оборудованием, оснащенным автоматизированным механизмом подачи топлива. Хороши в этом плане пеллетные твердотопливные аппараты. Установив бункер с пеллетами рядом с отопительным агрегатом, можно освободить для себя массу времени.

К примеру: загрузка бункера, в среднем 1-2 м3 топливом в виде пеллет, позволит бесперебойно работать котлу мощностью в 50 кВт практически неделю. Система отопления практически защищена от размораживания во время вашего длительного отсутствия.

Уравновесить недостатки, характерные традиционным твердотопливным агрегатам, позволят котлы пиролизного типа.

Даже при ручной загрузке, вам потребуется всего 1-2 раза полностью загрузить топку агрегата. Длительность горения топлива в топке, наличие теплоаккумулятора в системе, физические свойства бетонной стяжки в комплексе обеспечат необходимую и комфортную температуру внутри жилых помещений.

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

Отличия двухконтурного котла

Котел длительного горения может иметь не один контур, а два. Таким образом, он не только может отапливать помещение, но и греть воду для хозяйственных нужд. Такие агрегаты оборудованы теплообменником или водяной рубашкой — в этом отделе происходит нагрев воды.

Котел может работать по двухконтурной схеме

Встроенный в систему теплообменник может иметь проточную систему воды или в виде аккумулирующего бойлера. Для отопительной системы, естественно, теплообменник должен работать по проточному ппринципу, а вот для ГВС он может быть как проточным, так и бойлерным.

Для ГВС удобнее выбрать бойлер косвенного нагрева большого объема. Он позволит всегда иметь горячую воду, так как она постоянно будет подогреваться, и сохранять температуру даже после завершения топки в течение длительного времени.

Кроме водяного контура, конструкция котла ничем не отличается от обычных котлов, работающих по этому принципу.

Комбинированные котлы

Котлы, работающие только на твердом топливе, устанавливают в основном, в строениях, расположенных в районах, где недоступны другие виды энергоресурсов. Если же есть возможность подключения к газовому трубопроводу, лучше воспользоваться комбинированным котлом. Он будет гораздо удобнее в применении и экономнее в финансовом плане.

Особое удобство в эксплуатации — комбинированные котлы

Конструкция комбинированных вариантов дополнена газовой горелкой и автоматикой. Начинают топить печь, например, дровами, а при их прогорании и остывании котла ниже установленной температуры, срабатывает автоматика, и включается газовый подогрев, который поддерживает теплоноситель в нужном температурном режиме. Такой котел может быть одноконтурным, но иметь в общей системе встроенный бойлер.

Котел можно встроить в универсальную систему отопления и горячего водоснабжения

Кроме того, есть модели котлов, которые работают на электричестве вместо газа.

Положительные характеристики котла

У любого из агрегатов, описанных выше, есть объединяющие и индивидуальные положительные качества, именно поэтому сегодня их устанавливают в загородных домах и заменяют ими старые кирпичные печи.

• Котлы длительного горения имеют хорошие показатели и обладают очень высоким КПД, который доходит до 90—95%.
• Если в котле встроена система автоматической подачи топлива, то он может долгое время работать без участия человека. Срок такой работы указан в паспорте агрегата.
• Эффективность работы прибора объясняется способностью конструкции при нормальной эксплуатации достигать температуры до 600—650 градусов.
• Котлы — экологически чистые приборы, так как сжигается не только заложенное топливо, но и угарный газ, образующийся при его работе.
• Всегда есть возможность регулировать интенсивность горения.
• Современные котлы оборудованы автоматикой, которая позволяет управлять ими через пульт, а также через него же получать сигнал о возникших при работе неполадках.
• Удобство комбинированных котлов заключается в использовании разного вида топлива, что позволяет существенно на нем сэкономить.
• В котлах с водяным контуром реализована возможность регулирования температуры воды, как для отопления, так и для ГВС.
• При большом количестве положительных качеств агрегата, он имеет вполне доступную цену.
• Простота в монтаже и эксплуатации, а также неприхотливость в уходе и возможность делать это самостоятельно, не привлекая специалистов.
• Компактность, по сравнению с кирпичными строениями.

Объективные недостатки

К отрицательным моментам в использовании котла можно отнести:

Загрузка топлива в прибор производится вручную

В некоторых моделях отсутствует регулировка температуры воды, поэтому при выборе котла на это нужно обратить особое внимание. Требуется достаточно много места для хранения дров или другого твердого топлива

Есть определённые требования к просушке топочного материала. При использовании комбинированных моделей, нужно будет отвести для системы отдельное помещение — котельную.

Это достаточно существенные недостатки для тех, кто имеет небольшую площадь дома, но при необходимости установить отопление, всегда можно найти выход из положения.

Реально ли построить такой котел своими руками?

При желании и при наличии некоторых навыков, вполне возможно сделать котел длительного горения на твердом топливе самостоятельно

Для эффективности его работы совершенно не важно, какой формы будет котел — круглый, изготовленный из бочки или газового баллона, или сваренный из металлических листов. Главное — правильно устроенная внутренняя система

Автоматика и обвязка дровяных котлов

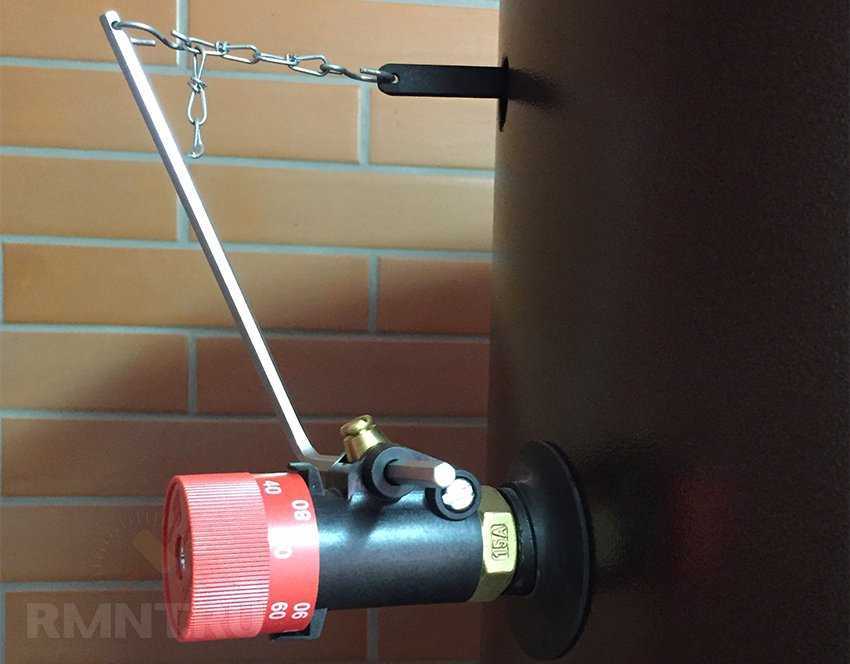

Как уже упоминалось, регулировать мощность котла можно только по изменению количества поступающего кислорода. Наиболее эффективно и точно эта система работает в шахтных котлах пиролизного типа на дровах или брикетах.

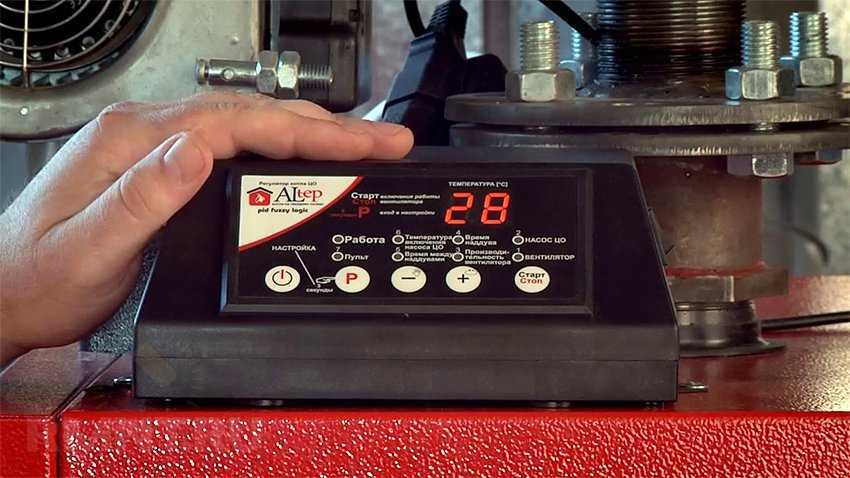

В основной комплекс автоматики входят электронный блок управления, вентилятор, регулятор тяги с электрическим приводом и термопара, плотно примотанная к патрубку подачи. Все эти комплектующие продаются как по отдельности, так и комплектами под определённую модель котла. В среднем вся автоматика обходится около 4-5 тысяч рублей

Отдельно упомянем важность наличия защиты от падения заслонки и герметизационных пазов на загрузочных и ревизионных люках, дымоходе, системе стабилизации тяги

Для твердотопливных котлов предусмотрен ряд защитных устройств другого рода, устанавливаемых в гидравлическую обвязку. Из безусловно обязательных это циркуляционный насос и защита топки от перегрева — группа безопасности для сброса избыточного давления

Обратите внимание, что выпускной штуцер клапана сброса должен быть повёрнут к стене или снабжён шлангом, чтобы при срабатывании не травмировать присутствующих людей. Требованиями безопасности может быть предусмотрена установка подтравливающего клапана дымохода для стабилизации тяги и горения, он монтируется сразу на выходе из котла или непосредственно перед конечным вертикальным участком. Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

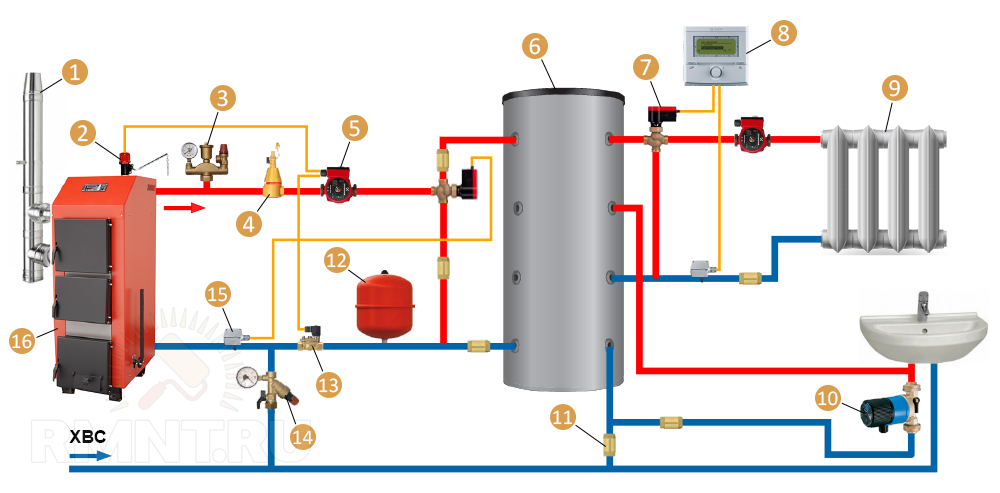

Схема подключения твердотопливного котла с теплоаккумулятором: 1 — дымоход; 2 — термостат; 3 — группа безопасности; 4 — сепаратор воздуха; 5 — циркуляционный насос; 6 — тепловой аккумулятор; 7 — трёхходовой смеситель; 8 — погодозависимоя автоматика; 9 — радиатор отопления; 10 — циркуляционный насос; 11 — обратный клапан; 12 — расширительный бак; 13 — защита от сухого хода; 14 — клапан подпитки; 15 — накладной датчик температуры; 16 — твердотопливный котёл

Для чугунных котлов практикуется установка двухходового клапана, подмешивающего воду из горячего отвода для недопущения поступления холодной воды в разогретую топку. При установке теплоаккумулятора добавляется трехходовой электрический клапан, запускающий подачу тепла в бак только после прогрева основного состава. Контроль ведётся по температуре обратки, дополнительный контур включается за 7-10 ºС до достижения температуры отсечки. В этом аспекте наиболее предпочтительны блоки управления с ПИД-регулятором.

Виды твердотопливных котлов для отопления дома

Есть 4 типа твердотопливных котлов, а именно:

• прямого горения;
• с дополнительной тягой;
• пиролизный;
• длительного горения.

Первый тип — стандартная модель. Внутри обычное горение. Энергонезависим. Горючее дровяное, угольное, торфяное.

С дополнительным вытягиванием газа бывают двух типов. Первый, с естественной воздушной тягой. Второй, с установленным дымососом. Работает от электричества. Также, используются разные виды топлива.

Пиролизный — работает с 2 камерами. В одной горит древесина, выделяя пиролизные пары, а во второй эти испарения догорают. Работает и от электричества тоже. Для топлива подходит только древесина.

Длительного горения — имеет особую конструкцию, за счет которой, сгорание топлива начинается с верхнего слоя, затем переходя вниз. Энергозависим. Применяют для сжигания дровяного и угольного топлива.

Топ 5 лучших моделей

В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva — литовского производителя, Buderus — германская котельная марка, WATTEK — чешский котел ACV — бельгийский производитель котельного оборудования и австрийскую марку Wirbel.

Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.

Stropuva S 15 U

Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.

Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.

При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.

Цена: 91 500 руб.

Liepsnele L20-U

Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку — 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.

Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла — 80 С.

Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.

Цена: 110 000 руб.

Galmet Top

Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.

Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.

Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе — 87%. Теплообменник стальной, поэтому срок службы тоже не большой — 15 лет.

Цена: 89 000 руб.

Неделька КО-60

Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.

Высочайший КПД — 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.

Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.

Цена: 130 000 руб.

Универсал TA-40

Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.

В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.

Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам «отопление — ГВС» в 4-х режимах. Цена: 103500 руб.
