Для чего нужен байпас в системе отопления

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

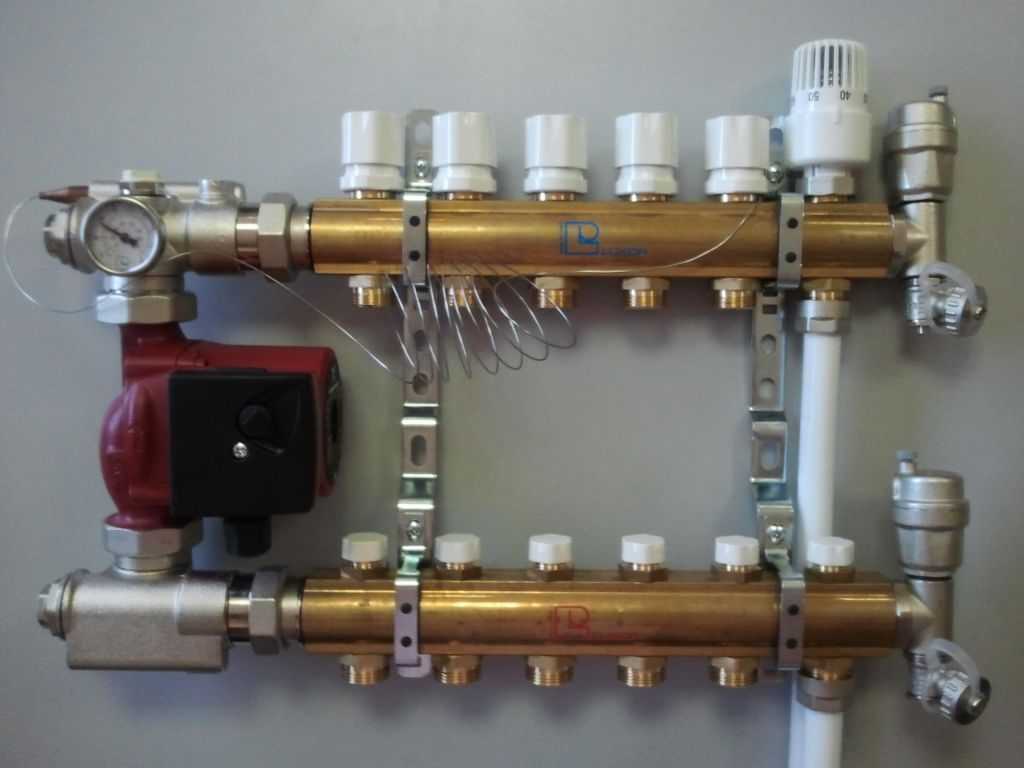

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

Виды

Байпасные клапаны подразделяются на несколько видов:

Классический байпас, когда воздух отправляется обратно во впускной коллектор. У него есть два главных преимущества. Первое — машина работает тихо, без “пшикающих” звуков, что сделало такую систему более популярной среди автопроизводителей и самой массовой. Второе — байпас позволяет не “переливать” двигатель излишним топливом. Подача топлива в камеру сгорания регулируется по объему воздуха, который определил расходомер до входа в турбину. Если воздух просто стравить в атмосферу, то двигатель может попросту заглохнуть при сбросе газа. Поэтому такие клапаны всегда используются в машинах с датчиками массового расхода воздуха.Минус такого байпаса — с ростом мощности турбины он не справляется и не успевает отводить воздух. Поэтому такие клапаны устанавливают на большинство серийных автомобилей, оснащенных стандартными турбинами, но не используют в “заряженных” машинах.
Блоу-офф клапан (клапан сброса давления) — стравливает воздух в атмосферу. Чаще всего устанавливается на спортивные и тюнингованные автомобили. Используется вместе с датчиком абсолютного давления воздуха, чтобы учитывать объем стравленного воздуха. Некоторые специализированные производители предлагают блоу-офф клапаны с настроенными звуковыми эффектами для любителей кастомизировать свой автомобиль.
Гибридные версии. Некоторые автопроизводители (например, Mitsubishi) предлагают гибридные конструкции клапана, когда в обычном режиме они работают как байпас, но при сильном избыточном давлении могут стравливать воздух в атмосферу, как блоу-офф.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

перекрывает обвод и направляет весь поток ТН в радиатор;
перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
открывает для ТН оба пути: к батарее и по обводу.

Особенности

Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Обвязка батарей

Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.

Радиаторы обвязываются по простой схеме

Зачем он нужен?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:

На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Насос часто устанавливают на перемычке

Сущность байпаса и его назначение

Байпас, вмонтированный в систему водяного отопления – это обходной трубопровод, предназначенный для транспортировки теплоносителя параллельно имеющейся запорной арматуре. Этот элемент системы отопления практически незаменим при осуществлении ремонта, без перекрытия подачи воды. В добавок, байпас дает возможность ускорить процесс наполнения или слива системы отопления. Кроме того, его употребляют для регулировки мощности потока подаваемого теплоносителя.

Байпас для отопления – при меняют во время ремонта

Слово «bypass» имеет англоязычное происхождение и переводится как «обходной» или «обход». Проще говоря, это отрезок трубы, который проходит параллельно главному прибору или ветке и предназначен для временного отведения по ней воды в обход основного механизма. Иногда этот резервный путь может быть снабжен краном. Он бывает с обратным клапаном или без дополнительных устройств вовсе.

Устройство типичного байпаса

Сегодня мы можем говорить о двух основных разновидностях байпаса: автоматическом, то есть снабженном обратным клапаном и ручном, не имеющем никаких дополнительных устройств. Иногда в схему с обратным клапаном включают циркуляционный электрический насос. Он используется по мере необходимости в целях регулировки потока теплоносителя. Работает это следующим образом: включается насос и повышает давление в этом участке системы, в результате чего открывается клапан и направляет поток жидкости в требуемом направлении. При отключении насоса давление падает, что закрывает клапан, перекрывая трубу. Однако такая система способна работать при естественной циркуляции без подключения электроэнергии. Сложность конструкции сильно влияет на надежность этой системы, что со временем может привести к перебоям в ее работе по причине не полного перекрытия трубы из-за засоров. Эта проблема приводит к дисбалансу в температурном режиме помещения. Автоматические байпасы нашли свое применение в системах водяных теплых полов. Они позволяют в контуре поддерживать установленные параметры, не затрачивая на это много времени и энергии.

Автоматический байпас, снабженный обратным клапаном

Бесклапанный байпас дает возможность теплоносители свободно обогнуть радиатор без слива всей системы и перекрытия воды. Если вам понадобилось заменить батарею отопления в квартире многоквартирного дома, то вы никак не потревожите своих соседей, они даже знать об этом не будут. Главной особенностью байпасов является то, что труба у него на одну ступень уже, чем в основной системе. Например, для системы ¾ резьбы подойдет устройство на ½. Это обусловлено физическим законом, ведь вода течет по пути наименьшего сопротивления. То есть пока вы не перекроете краны на радиатор, теплоноситель будет свободно течь по нему, а в момент закрытия крана теплоноситель устремится в байпас в обход отопительного прибора.

Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Здесь его устанавливают для обеспечения обхода воды вокруг сложных фильтрующих систем. Нужно это для удобства проведения ремонтных или регламентных работ этого оборудования без прекращения водоснабжения.

Ручной бесклапанный байпас

Существуют и так называемые байпасы подмеса. Встретить их можно в отопительных системах и в водопроводах. В системах отопления они позволяют осуществлять тонкую настройку потока теплоносителя, чем регулируют температуру в помещении. Особенно это актуально в системах водяного теплого пола. В случае с водопроводными очистительными системами байпасы подмеса осуществляют регулировку содержания в воде солей, оксидов и других веществ.

Дополнительные циркуляционные насосы

Циркуляционный насос (далее в тексте ЦН), как правило, устанавливается на трубе возврата теплоносителя (обратке). Классическое место врезки байпаса с установленным насосом находится в непосредственной близости у газового, электрического, дизельного, твердотопливного котла, но это не может быть правилом. К примеру, для двухэтажного дома может не хватать мощности интегрированного или околокотельного ЦН и тогда его монтируют на втором этаже, чтобы обеспечить должный подъём воды. Кроме того, ЦН может врезаться в удаленном крыле здания, чтобы обеспечить равномерную циркуляцию жидкости по всему трубопроводу.

1 – байпасом служит отопительный контур; 2 — байпасом служит обводная трубаИсточник cementequipment.org

Как уже упоминалось выше, в качестве байпаса может быть задействована либо основная, либо обходная ветка контура (см. фото вверху). Чаще всего сечение под ЦН и основной проход имеют разный диаметр, но это не обязательно. Учитывая принудительное всасывание жидкости, диаметр на байпасе с насосом обычно меньше, например, обход Ø 32 мм, а на ЦН — 25 мм. Но здесь следует отметить, что не только расчёты, но и многолетний опыт сантехников говорит о том, что диаметр труб на этом узле должен быть разным.

Сборка и монтаж

Купив байпас для ЦН, его придётся собирать самостоятельноИсточник scparts.co.uk

Если вас интересует автоматический байпас, то это из области фантастики: полый профиль или bypass нельзя автоматизировать, так как это всего лишь кусок металла (сталь, медь, латунь) или полипропилен. Если говорить об установке ЦН, то этот узел можно приобрести в магазине и на нем заранее предусмотрены патрубки для монтажа насоса. Если у вас металлический отопительный контур, то это очень удобно, но когда обвязка сделана из PPR, то этот узел придётся сваривать самостоятельно, впрочем, это не так уж и сложно.

Перед сборкой придётся решить, как вы будете паковать стыковочные узлы: фум-лентой или кабалкой. Старые сантехники времён СССР всегда ратуют за второй вариант, но многолетняя практика подсказывает, что оба материала прекрасно подходят для этой цели, к тому же фумка гораздо практичней в работе. Но, какому бы материалу вы ни отдали предпочтение, сантехническая паста «Унипак» никогда не будет лишней – её подмазывают по ленте или пакле, чтобы гарантировать надёжность соединения (без протечек).

Стрелка на насосе должна соответствовать направлению теплоносителяИсточник homedepot.com

После полной сборки этого узла (обход и ЦН) обратите внимание, в какую сторону указывает стрелка на корпусе насоса (её хорошо видно на верхней фотографии). Она должна указывать направление потока теплоносителя и, так как установка делается на обратку, то это будет «на котёл»

Запомните эту важную мелочь и тогда турбинные лопасти будут вращаться в режиме всасывания, а именно такой вариант и будет правильным.

Врезку осуществляют по-разному: кто-то нарезает резьбу и монтирует с одной стороны на сгон, с другой — на американку (самый лучший вариант), кто-то соединяет трубы сваркой (газо или электро), а кто-то крепит узел на резиновую муфту, обжимая её хомутами, предварительно подмазав герметиком. Здесь уместен любой вариант: давление в автономных отопительных системах невысокое (всего 1,5-2 атм), да и вода на исходе уже не горячая.

Отступив от котла не менее полуметра, нужно разметить трубу обратной подачи теплоносителя для врезки. Сделать это несложно: достаточно приставить ранее собранный узел и сделать отметки чертилкой или маркером. Затем строго по разметке болгаркой с обрезным диском ампутируют участок трубы. Если все было сделано без ошибок, то сборка на посадочное место станет впритык или её даже придётся забить молотком. Исключение составляет ситуация, когда монтаж делают при помощи американки и сгона – там вполне допустимы зазоры, но не более 0,5-3,0 мм.

Остается только запустить ЦН и испытать системуИсточник tacomaworld.com

На фотографии выше показан собранный узел – остаётся закачать в систему теплоноситель, включить насос в розетку и опробовать работу контура. Здесь обвод играет другую роль, нежели перемычка на батарее. Вода в нашем случае не сбрасывается: она может циркулировать по основному контуру в обычном режиме либо разгоняться турбинкой двигателя (работает на всасывание, изредка на подачу). Получается, что при выключенном ЦН обогрев системы будет менее интенсивным из-за низкой скорости движения теплоносителя.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре.
Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева.
Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Три вида байпасов

Существует три вида байпасов:

Нерегулируемые – простая труба;
С ручным управлением – вентиль с делениями;
Автоматический – с датчиками;

Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание — зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс подробнее.

К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль — в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту — в смысле, собрать насос и узел вокруг него как положено.
Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны — это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку — тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы — если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
Размер задан и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках — попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) — только после этого можно будет сосредоточиться на самой обводной трубе.

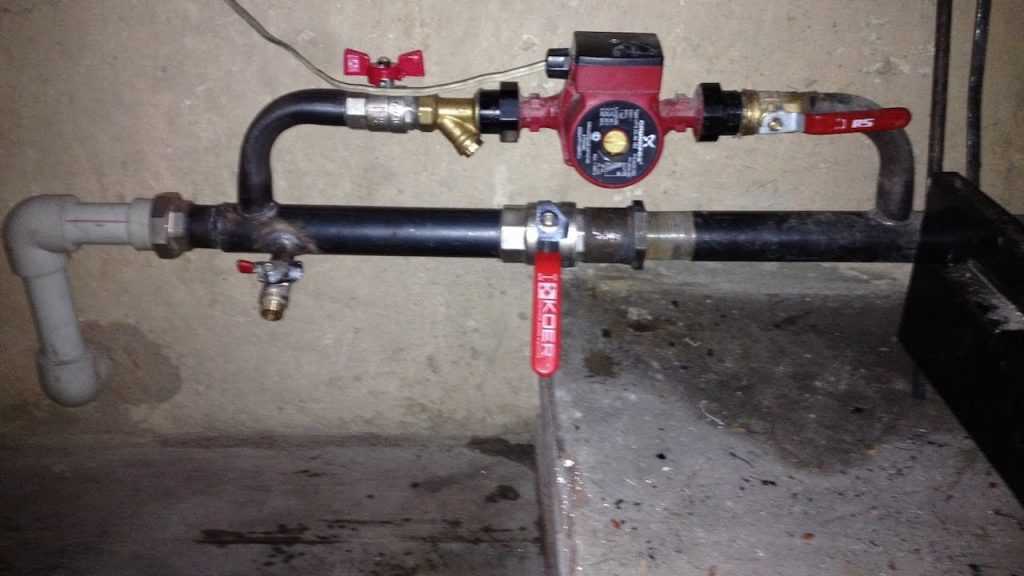

Байпас для циркуляционного насоса
Здесь также все несложно — для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом — по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

Как для циркуляционного насоса, точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально — от этого момента его функциональное назначение и качество работы не изменяется.

Теперь вы знаете, что такое байпас и как он работает, теперь не составит никакого труда самостоятельно изготовить данный узел. Если понятен принцип его работы, то собрать байпас своими руками будет несложно.
