Правила прокладки канализационных труб- как организовать внешнюю и внутреннюю канализацию: пошаговая инструкция

Локальные очистные станции (ЛОС или АУ)

Установки автономной канализации при нормальной работе способны получить довольно чистую воду. Как питьевую или для полива огорода ее использовать нельзя, а в качестве технической — очень даже можно. Основа очищения — работа аэробных бактерий (живут при условии наличия кислорода). Обработанные ими отходы превращаются в ил, оседают на дно специального резервуара, откуда затем откачиваются. Периодичность откачки — 1-4 раза в год, в зависимости от интенсивности использования.

В общем, автономная очистная станция для стоков — дело хорошее, но имеет определенные особенности эксплуатации, которые обязательно надо знать, перед тем, как принимать решение о том, что лучше для канализации частного дома — септик или АУ.

АУ на выходе имеют воду, очищенную на 90-95%. При таком качестве ее можно сливать на грунт, правда, для этого у вас должны быть лабораторные исследования на руках. Потому многие предпочитают все-таки использовать промежуточный отстойный колодец из которого затем вода используется для технических целей. Второй вариант — отвести стоки на фильтрующие устройства. Это, конечно, перестраховка, но при аварийных ситуациях она спасает.

При помощи чего очищаются стоки

Отходы перерабатываются анаэробными бактериями (живут только при наличии воздуха). Для обеспечения их воздухом в ЛОС постоянно работают аэраторы. К тому же во время очищения перекачка содержимого из одного отсека в другой происходит при помощи встроенных насосов. Так что без электричества эти установки неработоспособны.

Если электричество отключают, бактерии без воздуха могут выжить не более 4 часов, дальше они погибают, стоки перестают перерабатываться. Для запуска системы требуется ее заселение новыми бактериями, а выход на рабочее состояние возможен только через 2-3 недели. Все это время стоки будут идти, в лучшем случае, полуочищенными. Вот тут и пригодится отстойный колодец или фильтрующая установка. Он хоть немного улучшит ситуацию.

Особенности эксплуатации

Так как объем автономных очистных станций невелик, они нуждаются в постоянной подкормке: бактериям для нормальной жизнедеятельности необходимы питающие вещества. Потому такого рода устройства подходят для частных домов постоянного проживания — нужны регулярные поступления. В принципе, возможна консервация на какой-то период, но процедура не их приятных, да и выходить на режим установка снова будет долго.

Бактерии, которые перерабатывают отходы в установках автоматической очистки стоков, к активной химии тоже чувствительны. Так как объемы камер меньше, сброс моющих или дезинфицирующих вещество может значительно повредить процессу переработки. Мало того, может негативно сказаться на очистке и лечение антибиотиками.

ЛОС имеют намного меньшие размеры, чем септики. Рассчитываются они в зависимости от суточного потребления воды, но есть такой показатель, как залповый сброс. Это количество стоков, которое автономная канализационная установка может принять за один раз. При превышении этого значения неочищенные стоки переливаются в другие камеры, что значительно снижает степень очистки. Так что, в данной ситуации приходится сделать за тем, какие сантехнические приборы и бытовая техника работают одновременно. А если спускается ванна, некоторое время никакие другие устройства работать не должны.

Коротко: достоинства и недостатки

Автономные очистные канализационные установки, безусловно удобны, с ними канализация для частного дома реализуется быстро — установка занимает 10-12 часов. Откачка излишков ила нужна несколько раз в год (1-4 раза в зависимости от интенсивности использования, но может быть и реже или чаще). Количество откачиваемого ила совсем небольшое (5-10 ведер в зависимости от модели) и обслуживание можно проводить самостоятельно, хоть процедура не самая приятная. Но этим занимаются, так как приезд специалиста совсем недешев.

У данных очистных сооружений для дома недостатки есть — это высокая стоимость оборудования, зависимость от наличия электроэнергии и необходимость контроля за состоянием оборудования.

Монтаж автономной канализации: основные этапы

Для начала отметим, что монтаж включает следующие элементы:

  1. Монтаж внутренней системы сбора сточных вод – производится прокладка внутри дачи или загородного дома от сантехнического оборудования до точек вывода из дома.
  2.  Монтаж наружной канализации – заключается в организации системы вывода и очистки сточных вод, она будет проходить под землей между точкой выхода канализационного стока из здания до точки подсоединения к канализационному колодцу.
  3. Установка собственно очистных сооружений – в нашем случае речь идет об эко логичном, долговечном и недорогом септике КЛЁН.
  4. Монтаж фановой трубы.

Начинается монтаж канализации для дома с её внешней части. При этом стоит действовать по такому плану:

  • Выбор подходящего места и установка септика КЛЁН,
  • Подсоединение внешнего трубопровода (канализационного) к точке выхода внутреннего трубопровода,
  • Далее осуществляется прокладка наружных систем канализации, что также вполне осуществимо,
  • Подключение канализационной трубы к септику.

Поскольку установке септика КЛЁН своими руками посвящена отдельная статья, перейдем сразу к следующему пункту.

2 этап. Прокладка наружных систем канализации.

Этот этап подразумевает прокладку труб между домом и септиком:

Прокладка своими руками начинается от септика к дому, при этом важно выдерживать требуемый уклон для обеспечения хорошего стока.
Минимальный уклон составляет 2 см на 1 м погонной длины прокладываемого трубопровода.
По возможности осуществляем прокладку наружной системы канализации по прямой, без изгибов. При неизбежности изгиба в этом месте устанавливается ревизионный колодец.
Глубина прокладки составляет не менее 50 см.
При прокладке под проезжей частью глубина должна составлять не менее 70 см.
На дно выкопанной траншеи сначала насыпается «подушка» песка.
Важно, чтобы трубопровод плотно прилегал по всей длине к грунту, и после проверки уровня уклона все части соединяют, но перед этим все торцы очищают и обрабатывают с помощью глицериновой смазки.

3 этап. Монтаж внутренних систем автономной канализации своими руками.

Разумеется, продумывать планировку помещений нужно на самом раннем этапе, при этом стараться располагать кухню, туалет и ванну по возможности поближе друг к другу – это делается для того, чтобы минимизировать общую длину трубопровода.

Монтаж канализации внутри дома своими руками — основные моменты:

Постарайтесь установить унитаз как можно ближе к канализационному стояку – это важно для уменьшения вероятности засорения фекальными массами и другими твердыми отходами.
При проектировании поворотов трубопровода необходимо учесть, что изгибов должно быть, как можно меньше, а угол должен быть минимальным. Например, вместо одного 90-градусов поворот лучше сделать два 45-градусов.
То же касается подключения к горизонтальному стояку – здесь оптимальным является вариант с тремя 30-градусными коленами.
Важный момент: вывод на крышу канализационного стояка и установка фановой трубы – это обеспечивает внутри канализационную вентиляцию.
Максимальная длина канализационного подсоединения унитаза к стояку составляет 1 метр, а для прочих приборов – 3 метра.

4 этап. Установка фановой трубы.

Обязательным элементом канализации является вентиляционный стояк, который на конце оснащается дефлектором. Его монтаж необходим для исключения скачков давления при прохождении стоков по системе, а также для её вентиляции.

По нормам, каждый стояк должен иметь свой вентиляционный выход, если же нет такой возможности, то все стояки присоединяют к одной общей вентиляционной трубе, имеющий больший диаметр.

Другой вариант – установка систем вентиляции только на самом отдаленном стояке, а на концы остальных оснастить аэрационными клапанами. Однако это решение подходит только тогда, когда количество стояков не более пяти, поскольку аэрационные клапаны не могут полностью заменить вентиляционный выход.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

  • 3 ÷ 3,5 м – в северных регионах РФ;
  • 2,5 ÷ 3 – в средней полосе;
  • 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

  • Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
  • После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
  • Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
  • Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

  • Трубы укладываются раструбом вниз в подготовленные траншеи.
  • Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
  • Места соединения смазываются специальными составами.
  • Труба вставляется до упора в раструб.
  • Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Внешняя канализация

Схема системы канализации

К внешним элементам канализации относятся отстойники, колодцы и подводящие трубы. Срок создания и особенности эксплуатации напрямую зависят от типа выбранной вами системы.

На размещение любого из выбранных вариантов влияют следующие факторы:

  • на какой глубине сточные воды
  • рельеф придомовой территории
  • насколько сильно почва зимой промерзает
  • наличие скважин на участке
  • структура грунта
  • прохождение иных коммуникаций по участку

Монтаж сливного колодца

Канализационный колодец

Монтаж сливного колодца

Самый простой вариант для внешней канализации, это сливной колодец. Как же сделать его своими руками?

  1. Определить место, где рыть яму под колодец. Колодец нужно располагать чуть ниже, чем дом
  2. Вырыть подводящий канал от дома до котлована и сам котлован Выбрать материал для облицовки стенок резервуара
  3. Собрать колодец, подвести трубу от дома
  4. Засыпать ров и смонтировать крышку для резервуара

Самые распространенные материалы для стенок резервуара:

  • готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
  • монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки.

Сливной колодец может быть герметичным и просеивающим. Если вы выберете герметичный, то дно котлована, тоже необходимо будет закладывать. На дно просеивающих колодцев, как правило, засыпают щебень или гальку, чтобы они пропускали часть стоков в почву.

Монтаж септика

Монтаж септика

Монтаж септика

Перед началом сооружения септика нужно подготовить его проект. В проекте обязательно учесть объем будущего сооружения, учесть строительные и санитарные нормы. Кто впервые сталкивается с похожей проблемой, советуют обращаться за помощью в составлении проекта к специалистам. Но можно попробовать сделать проект самостоятельно

Важнейшая часть подготовки это расчет объема отсеков септика. Для того чтобы очистка сточных вод производилась максимально эффективно, стоки должны находится в сливной камере 3-е суток. Вам нужно рассчитать объем сливаемой жидкости по количеству проживающих в доме

Подготовка котлованов, рвов. Роем котлован под камеры и ров от дома для трубы

Определяем материал для септических камер

Сборка камер. Монтируем камеры в котлован

Обратите особое внимание на герметичность отсеков, стыки необходимо уплотнить, хорошо за герметизировать

Подключение. На завершающем этапе мы подключаем трубы к септику и проводим тест
Необходимо учитывать нормы размещения сточных конструкций на приусадебном участке

 Самые распространенные материалы для септических камер:

  • готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
  • монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки

Фильтр для воды на дачу: проточный, магистральный и другие фильтры (Фото & Видео) +Отзывы

Вентиляционная система для канализации

Только одноэтажная постройка небольшой площади и с небольшим количеством проживающих может обойтись без вентиляции. СНиП обязывает обустраивать фановую трубу во всех других случаях.

  • Обязательна установка в частных домах выше 2 этажей, где туалеты и ванные есть на каждом этаже. Здесь риск перекрытия сечения основной трубы при массовом сливе заметно выше.
  • Если септик устанавливается на прилегающей территории, обустройство вентиляции обязательно.
  • Если сечение трубопроводов, стояков, отводов выводной системы менее 50 мм, фановая труба исключает срыв гидравлических затворов и попадание воздуха из сифонов в комнаты.

Фановая труба – надстройка вертикального стояка канализационной системы. Собирается из обычных сантехнических труб. Выход ее обязательно расположен выше горизонта кровли. Фановая труба обеспечивает вентиляцию канализации, тем самым избавляя обитателей здания от неприятных запахов.

Кроме того, стояк компенсирует разницу давления, которая появляется при сливе большого количества сточной воды.

Сильные и слабые стороны напорных систем

Начнем с преимуществ НК, к таковым относятся:

  • Отсутствие строгих требований к углу поворота, наклону труб и установке ревизий.
  • КНС оборудованы измельчителями, что позволяет уменьшить диаметр труб без опасности возникновения затора.
  • За счет создаваемого напора производится самоочищение трубопровода.
  • Отсутствие требований к наклону позволяет размещать сантехническое оборудование в любом месте.

У данной системы водоотвода есть и существенные недостатки, основной из них зависимость от электропитания. При его отключении велика вероятность возникновения засорения, поэтому рекомендуется устанавливать ИБП в качестве резервных источников питания.

К отрицательной стороне также стоит отнести высокую стоимость оборудования и расходы на его регулярное профилактическое обслуживание.

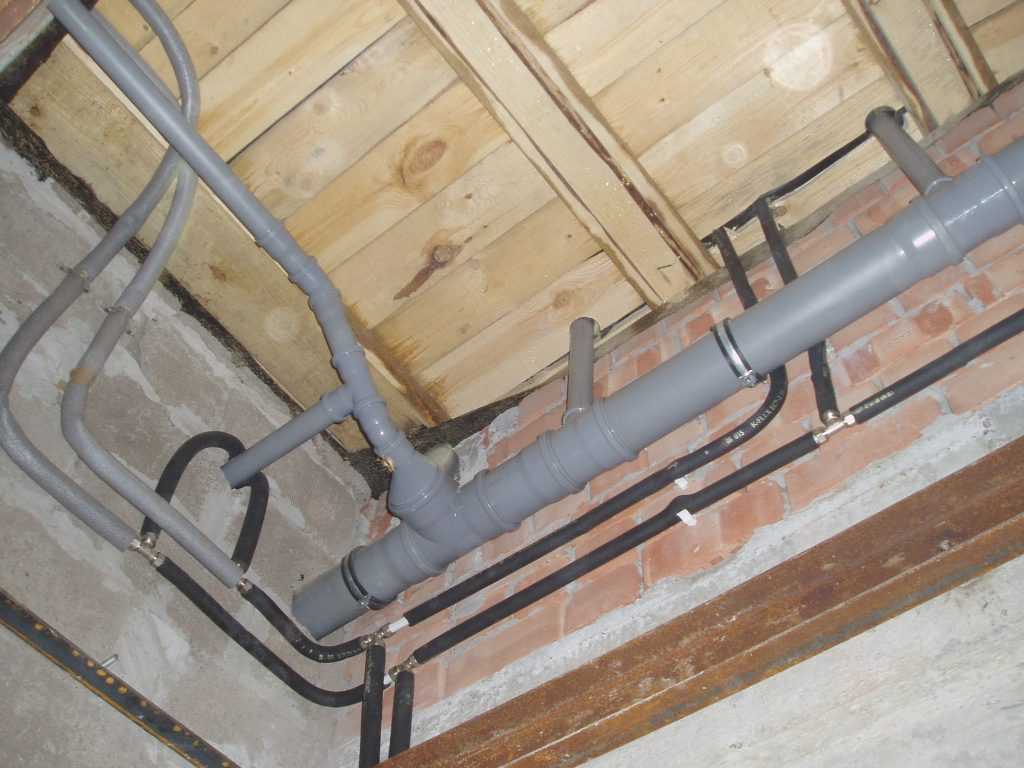

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

  • Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
  • В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
  • Тройники различных видов являются фитингами для организации разветвлений труб.
  • Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Трубы и фасонные части для канализации

Рекомендации по профилактике распространения запахов

Препятствие для попадания неприятных запахов в помещение представлено канализационным гидрозатвором (прочитайте здесь) или сифоном, дополненным фановой трубой.

Такой элемент обеспечит проветривание канализационной системы, удаляет скапливающиеся газы и регулирует давление.

В результате, увеличивается эксплуатационный срок и снижаются затраты на обслуживание канализации.

Конструктивной особенностью является подсоединение фановой трубы к стояку и вывод на крышу дома, но минимальное расстояние до окон не должно быть меньше четырёх метров.

Запрещается объединять вывод фановой трубы с вентиляционной системой дома или дымоходом.

В идеале, вентиляция, дымоход и фановая труба обязательно располагаются на разной высоте.

Появление запахов в помещении чаще всего свидетельствует о засорах и разрежении воздуха в фановой трубе, что сопровождается обратным выдавливанием воды из гидравлического затвора.

Если произошёл пиковый выброс или промерзание, то ликвидировать проблему позволяет использование воздушного клапана для выравнивания давления.

На отдельные приборы монтируется клапан размером 5 см. При обустройстве общего стояка устанавливается клапан размером 11 см.

Воздушный клапан, иногда, используется вместо фановой трубы, но при эксплуатации большого количества сантехнических приборов, а также наличии бассейна, посудомоечной и стиральной машины, целесообразно монтировать оба элемента в комплексе.

Посмотрите запись видеокурса по строительству локальной системы канализации, в которой рассказывается про установку септика и организации полей фильтрации.

https://youtube.com/watch?v=lOITx1BamJg

Процесс создания канализационной системы для частного дома

Если вы не имеете понятия, как провести канализацию в частном доме, то дальнейшая информация будет для вас крайне полезной. Но вы сразу должны понимать, что это недешевое мероприятием, требующее не только больших трудовых затрат, но и финансовых.

В первую очередь необходимо спланировать расположение трубопроводов, септика, а также выбрать материалы для них. Процесс будет состоять из разметки и земляных работ, монтажа труб под правильными уклонами, установки септика, соединения внутренней канализации частного дома с наружной. Более подробно об этом – в специальном разделе далее.

Свойства труб используемых для внешней канализации

Но перед тем как совершать покупку, давайте определимся, какими свойствами должны обладать канализационные трубы:

  • Высокой прочностью. Они должны выдерживать вес земли.
  • Приемлемой износоустойчивостью.
  • Быть устойчивыми к действиям различных микроорганизмов и чистящих реагентов.
  • Иметь стойкость к резким температурным колебаниям.
  • Обладать высококачественной гидроизоляцией.

Особенности обустройства внутренней системы канализации

Чем ближе друг к другу располагаются «мокрые» зоны, тем меньшей протяженности требуется канализационная система. Это не только экономит затраты на материалы, но и создает меньше препятствий прохождению сточных вод.

Сантехника устанавливается обычно вдоль одной стены, объединяющей кухню и санузел. Довольно часто в кухне подключают не только мойку и посудомоечную машину, но и стиральную машину.

Подключение к общей отводной трубе должно в обязательном порядке осуществляться через сифоны – во избежание проникновения в помещение характерного канализационного запаха.

  • Все подключается к отводной трубе (под углом в 135 градусов, при помощи специальных фитингов), расположенной горизонтально.
  • Диаметр трубы – 40-50 мм. Для отводного канала необходимо учесть уклон в 2-5 мм и подключение к стояку системы слива.
  • Специальных источников энергии не нужно – сточные воды двигаются самотеком.
  • Поэтому вся отводная магистраль канализации имеет уклон в 1-2 мм. Пренебрегать этим требованием нельзя!

Слив из отводов уходит в стояк. Поскольку отводов может быть несколько, диаметр трубы стояка должен составлять 100-150 мм. Стояк в обязательном порядке должен быть оснащен ревизией, чтобы можно было контролировать его состояние и прочищать при необходимости.

В верхнем конце стояка также устанавливается ревизия, и на ней крепят основание фановой трубы. Таким образом обеспечивается вентиляция канализации и выравнивание в ней давления.

Сама фановая труба выводится вертикально вверх (через все перекрытия и кровлю) на крышу – ее конец должен возвышаться над коньком не менее чем на полметра. От осадков и загрязнений конец защищают оголовком.

Септик или выгребная яма

Бетонные или кирпичные колодцы не имеют каких-либо особенностей в установке.

  • Следует внимательнее подбирать емкости из пластика – в частности, при установке в почве с высоким уровнем грунтовых вод пластиковый баллон может попросту всплыть.
  • Поскольку уклон будет при этом нарушен, система перестанет работать.
  • Проблема решается установкой на дне котлована бетонной якорной плиты, к которой стальными вязками крепят емкость септика.

Место для выгребной ямы должно быть удобным для подъезда машины ассенизаторов. От границы участка должно быть не более 6 метров. При глубине залегания грунтовых вод менее 2,5 метров категорически запрещается устройство выгребной ямы.

Принцип работы канализационного насоса

Работа оборудования заключается в попадании сливной жидкости с продуктами отходов в резервуар. При достижении стоков определённого уровня в резервуаре устройства срабатывает механизм принудительной откачки (с помощью поплавка). Вслед за ним начинает функционировать измельчитель, который дробит на мелкие части крупные фракции канализационных отходов.

При эксплуатации насоса в помещении отсутствуют неприятные запахи. Это обусловлено герметичностью корпуса, наличием обратного клапана и угольного фильтра.

Дополнительного обслуживания агрегат не требует. Вполне достаточно промывать периодически резервуар.

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

  • В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
  • Дом имеет больше двух этажей, оборудованных общими стояками;
  • Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
  • Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
  • Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
  • При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Разновидности объектов канализации и их функционирование

Для обеззараживания и очистки сточных вод, канализируемых в частном доме, используются несколько приемов:

  1. Накапливание жидкости в специальной емкости. Здесь происходит первичное разделение слива на твердые жидкие фракции. В ней используются химические и биологические препараты, способствующие разжижению массы и ее частичную переработку активными бактериями. Культуру можно приобрести в специализированных магазинах или на строительном рынке.

Приведенная схема очистки применятся в промышленных условиях, но большинство операций в том или ином виде производится и на домашних очистных устройствах.

Корпус колодца изготавливался из бетонного кольца диаметром до 2,5 метра и высотой до 2-х. В верхней части устанавливалась горловина таким образом, чтобы на уровне грунта оставалась только металлическая крышка.

Вокруг кольца насыпается фильтрующая масса. Практикуется также изготовление корпуса кирпичной кладкой.

Дальнейшим развитием фильтровальных устройств является изготовление септиков с несколькими камерами, предназначенными для различных целей.

Первая емкость служит для накопления стоков, первичного разделения на фракции, химической и биологической обработки, аэрации. Обработка распыленным воздухом производится для доокисления продуктов распада, содержащихся в стоках.

Для этого в систему очистки встраивается компрессор, работающий в непрерывном режиме.

В последней секции очистного сооружения устанавливается фильтрующий колодец, в котором производится доочистка сточных вод.

Конструкция автономной системы очистки может в различных вариантах отличаться, но принцип работы остается неизменным. Степень очистки сточных вод в современных септиках достигает 98%, что я является очень высоким показателем.

Тем не менее, самое современное устройство нуждается в периодической откачке и очистке от ила.

Материалы для труб

Процесс составления схемы и прокладки канализационных труб не отличается сложностью

Важно следить за правильностью выполнения действий, так как любой недочет может привести к неисправности всей системы. Канализационную систему разделяют на внешнюю и внутреннюю

В схеме очень важно наличие видимого рисунка, или проекта. Эскиз можно подготовить самому

На чертеже может быть указана длина трубопровода и необходимое количество труб. Перед непосредственной укладкой нужно определиться с ее способом.

Для разводки канализации хорошо подойдут пластиковые трубы

Материалы для труб:

  • Чугун. Отличается прочностью и долговечностью. К недостаткам можно отнести хрупкость, тяжелый вес и высокую стоимость.
  • Полипропилен. Отличается гибкостью и легкостью.
  • Поливинилхлорид. Отличается легкостью и доступностью.

Прокладка и разводка труб считается одним из самых трудоемких процессов. Самый простой вариант самостоятельной разводки – использование ПВХ и ПП труб. Начинать работу по разводке канализационной системы следует с выпуска – пограничной части системы, соединяющей выход труб из помещения.

Расчет и проектирование канализации в частном доме

Пример проекта канализации

Схема канализации в частном доме – графический план. Проект позволяет найти все необходимые точки подключения, рассчитать нагрузку и выбрать материалы.

Основной фактор, влияющий на конструкцию канализации – водная нагрузка. По норме на 1 человека в сутки приходится 100 л воды. На эту цифру ориентируются в первом приближении.

  • На чертеже дома намечают места установки потребителей – унитаз, раковина, душ или ванная, мойка на кухне. Затем прибавляют оборудование – стиральную машинку, посудомоечную, нагревательный бак. Как правило, стандартную цифру приходится увеличивать, так как объем вещей для стирок или посуды может заметно отличаться от среднего показателя.
  • На схеме изыскивают место для монтажа фановой трубы. Обычно ее располагают рядом с санузлом и ванной. Все потребители – унитаз, раковина, душ, должны размещаться вдоль одной стены. Вода в канализацию идет самотеком, а это означает, что нужно избегать лишних поворотов.
  • Внешние сооружения – яма, септик, СБО – должны размещаться за 10 м от дома и за 4 м от забора между соседними участками.
  • До ближайшего водозабора – колодца, скважины – должна соблюдаться дистанция в 35 м.

Плитный фундамент и прокладка коммуникаций

Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.

После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации. Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.

В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.

Разводка своими руками

Канализация в дом может быть естественной и принудительной. Предпочтение отдается первому варианту, где сточные воды выходят самотеком. Принудительную систему – с насосом – устанавливают в самом крайнем случае. Она зависит от электричества или при его отключении это может привести к засорению и отказу канализации.

Собирают систему из дома: сначала монтируют внутреннюю часть, а затем внешнюю – выводят трубу в яму или септик.

Внутренняя

Устройство канализации в частном доме организуется вокруг вертикального стояка. К нему подводятся горизонтальные сливы, снизу подключается выпуск на улицу, а сверху монтируется фановая труба. Если коттедж одноэтажный и потребителей немного, можно обойтись без стояка. При этом фановую трубу все равно устанавливают, так как наличие сифонов не спасает от распространения запахов.

Для работы потребуются:

  • трубы в 50 мм для сливов и 100–110 мм для стояка;
  • тройники и колена под 30 градусов;
  • заглушки, люки ревизии, сифоны для сантехники;
  • крепеж.

Канализационная система монтируется снизу вверх. Сначала организуют выпуск – вывод через отверстие в фундаменте, затем сооружают основной стояк с тройником и крестовиной для подключения. Алгоритм сохраняется при сборке как в одно-, так и в многоэтажном здании.

Порядок работы:

  1. В фундаменте проделывают отверстие, усиливают металлической гильзой и утепляют ее. Вывод – отрезок пластиковой трубы на 110 мм, заводят через гильзу в дом.
  2. Насаживают колено, чтобы получить плавный изгиб. Соединение выполняется на раструбы.
  3. Вывод делают рядом с сантехническими приборами. Как правило, это унитаз. Здесь ставят тройник для ответвлений.
  4. Монтируют еще 1 м трубы и ставят ревизионный люк.
  5. Наращивают трубу до потолочного перекрытия. Здесь трубу проводят через гильзу, желательно теплоизолированную. Проход заливают цементным раствором и наращивают ним бортики вокруг трубы высотой в 8–10 см и толщиной в 2–3 см. Эта окантовка защищает стояк.
  6. На втором этаже снова монтируют тройник или крестовину, наращивают трубу до потолка, не забыв установить вторую ревизию.
  7. Крепятся пластиковые трубы на стену с помощью хомутов. Ставят их под раструбами с шагом в 4–5 м. Между стеной и канализацией сохраняется зазор в 15–20 см.
  8. Подводку ставят с уклоном в 25–35 мм на погонный метр. Меньше нельзя – вода будет застаиваться. Больше тоже нельзя – тяжелые частицы жиры будут оседать на дне, что приведет к засорению.
  9. Длина отвода не более 10 м. Если длина горизонтального фрагмента достигает 8 м, обязательно ставят люк для прочистки.
  10. Отводы и трубы фиксируют на стенку хомутами с сохранением зазора. Шаг монтажа – 1–1,5 м.

К сантехническим приборам канализационная труба подсоединяется через сифон. Технология зависит от характера прибора. Раковина размещается довольно высоко от пола, поэтому сначала отмечают место крепления мойки, а затем собирают механизм подключения. Для этого на сливное отверстие ставят резиновую прокладку, подключают слив к сифону, а с помощью переходника соединяют отводную трубу от сифона с канализационным отводом.

В унитазе сифон встроен внутри. Прибор подключают к канализации с помощью специальной гофрированной манжеты. Она надевается на отвод из унитаза и на собственно трубу.

Внешняя

Уличный участок канализации устроен очень просто.

  1. Для водоотведения роют траншею под уклоном к септику, биостанции, выгребной яме. Глубина траншеи – ниже глубины промерзания грунта, чтобы трубы не замерзали зимой. В противном случае нужно утепление.
  2. На дно траншеи засыпают слой песка в 20–30 см. Укладывают трубу диаметром в 110 мм.
  3. Через отверстие в фундаменте трубу заводят в дом, через отверстие в септике – в основную или первую камеру.
  4. Засыпают трубу только песком. Затем заполнят траншею грунтом.

Прежде чем пользоваться канализацией, нужно проверить ее работу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
