Правила сборки водостока из канализационных труб

Преимущества водостоков из канализационных труб

Монтаж водостоков из канализационных труб ПВХ имеет целый ряд преимуществ:

• Такие системы экономичны благодаря низкой стоимости материала.
• В продаже легко найти трубы различных диаметров и фитинги, соответствующие им, а также приспособления для закрепления конструкций на вертикальных и горизонтальных поверхностях (обычно в этом качестве используются хомуты).
• Небольшой вес пластиковых труб облегчает транспортировку и монтаж.
• Пластик легко поддается раскрою (можно использовать болгарку и даже простую ручную ножовку). Таким образом отрезать трубу необходимой длины и даже превратить трубу в два желоба при помощи продольного распила будет не слишком сложно.
• Материал канализационных труб не только абсолютно не подвержен коррозии, но и устойчив к низким температурам, ультрафиолетовым лучам и другим видам внешнего воздействия, что обеспечивает долговечность системы.

Пластиковые канализационные трубы ПВХ разных диаметров, которые можно использовать для создания водостоков

Что необходимо?

Прежде чем отправиться в магазин за материалом, нужно хорошо подготовиться и делать все поэтапно:

Произвести замеры крыши.
На лист бумаги нанести схему в виде прямоугольника или квадрата (в зависимости от размеров). Воронки и отливы можно устанавливать через 12 м, если сторона крыши меньше, то ставятся они в двух углах. Для воронки подойдет тройник 110х50 мм, тогда сточные трубы будут диаметром 50 мм. Хомуты для пластика очень надежны и крепятся каждые полметра. Желоб должен быть 110 см, этого достаточно для многих крыш. Чтобы не ошибиться с количеством и купить канализационные трубы правильно, необходимо учесть, что из патрубка выходит 2 лотка. Обязательно нужно приобрести заглушки, так как с торца желоб будет открыт

Трубы вдеваются друг в друга и становятся на 5 см короче, это нужно учесть при покупке.
Далее на изображенной схеме водостока необходимо подсчитать общее количество всех элементов.
Если на участке, где планируется монтаж водостока, не установлена ливневая канализация, то стоит обратить внимание, куда будет сливаться дождевая вода. Можно поставить любую емкость.

Инструменты для монтажа, которые вам потребуются:

• рулетка;
• уровень;
• герметик;
• отвертка;
• саморезы;
• маркер;
• капроновая нить;
• болгарка.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

Для начала нужно разметить места креплений, делать это нужно, соблюдая уклон будущего водостока

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы)

Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската. Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм. Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
3. Чисто воронок, отводов и сливных труб одинаковое.
4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
5. Количество колен пропорционально схеме отвода.
6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
7. Соединительных муфт в 2 раза меньше, чем самих желобов.

К стене водосток будет крепиться хомутами, их количество зависит от длины трубы

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм. Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

Сколько потребуется кронштейнов и как их крепить

Расчет необходимого количества кронштейнов для крепления водосточной системы провести несложно. Как правило, при их установке используется шаг 50-60 см. Поэтому вначале суммарная длинна стены делится на этот показатель. К полученному результату добавляется единица, для обозначения крайнего кронштейна.

Таким образом высчитывается требуемое количество кронштейнов на одну стену. Подобным образом рассчитываются остальные участки. В случае, если стены имеют нелинейную конфигурацию, подсчет проводится поштучно, с обязательной поддержкой угловых элементов по обеим сторонам.

Что касается крепления кронштейнов, то для этого обычно используются три способа:

1. Прибивание гвоздями на кровельные стропилины. Удобнее всего это делать до постилки кровельного материала: крепление в таком случае происходит без каких-либо проблем.
2. Установка на ветровой доске. Для пластиковых отливов этот вариант является единственным из возможных. Другие системы можно крепить иначе.
3. Крепление на крайнюю доску обрешетки или настила под сплошным кровельным материалом. Данный тип установки также можно реализовать только до постилки кровельного материала.

Следует добиваться такого расположения водосточного желоба, чтобы кровельный настил заканчивался не дальше его половины. Лучшее расположение выверяется в промежутке от половины до трети размера изделия. Это даст возможность большей части желоба участвовать в улавливании воды, что особенно актуально в сильные дожди.

Как сделать каркас для гипсокартона на потолке своими руками

Каркас для гипсокартона на потолке будем монтировать в 4 этапа.

Крепление профиля 27х28 по периметру помещения

Первым этапом будет монтаж профиля 27х28 по периметру помещения. Если стены в помещении бетонные, то для работы понадобится перфоратор. Если стены из гипсокартона, то нужна будет обычная дрель для рассверливания отверстий и специальные дюбели для гипсокартона. Далее, с помощью шуруповерта и саморезов профиль крепится к стене:

Крепление прямых подвесов П-образной формы

Когда профили 27х28 закреплены, переходим ко второму этапу. Будем крепить прямые подвесы П-образной формы («крокодилы») на потолок в местах перекрестий нашей разметки. Для этого мы будем использовать не дюбель гвоздь, а вот такой металлический анкер клин:

Такой крепеж очень надежен и соответствует правилам пожарной безопасности, так как нет пластиковых элементов, которые подвержены горению. Далеко не многие начинающие строители работали с анкер клиньями, поэтому специально для Вас отдельное видео по работе с ними:

Установка профиля 60х27

Третий этап. После того как прямые подвесы закреплены:

нужно вырезать по длине профиль 60х27 и вставить в направляющие через 40 см. Это как раз тот профиль, к которому непосредственно будет крепиться гипсокартон. Нарезать профиль необходимой длины можно либо ножовкой, либо ножницами по металлу. На рисунке мы видим, как профиль 60х27 установлен в направляющие 27х28 и крокодилы уже приняли П-образную форму, готовые к фиксированию профилей 60х27 в требуемых местах:

Крепление профиля 60х27 по нитке

Итак, четвертый заключительный этап. Необходимо натянуть нитку поперек профилей примерно вдоль линии подвесов в четыре ряда:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Далее нужно, начиная со второго профиля, приподнять все последующие от него профили немного вверх при помощи саморезов, просто вставляя саморезы с двух сторон в отверстия подвеса:

Это делается для того, чтобы профили не оттягивали нитку, то есть чтобы не нарушалась ровная плоскость. А самый первый профиль мы не приподнимаем над ниткой, этот профиль мы сейчас будем выставлять.

Итак, все профили кроме первого приподняты над ниткой.

Берем наш этот первый профиль, который мы не приподнимали над ниткой и держим его одной рукой таким образом, чтобы между ниткой и ним было как можно меньше зазора (буквально полмиллиметра). Когда профиль стоит как нужно, второй рукой при помощи монтажек (шурупы с пресс шайбой) и шуруповерта начинаем закреплять профиль к крокодилу:

Проделываем то же самое с другой стороны подвеса и профиля. И вот таким образом, проходим первый профиль и соответственно первый ряд подвесов, а затем все последующие.

Обращаем внимание, что если П-образный подвес после прикручивания выходит за плоскость профиля, загибаем его руками или при помощи плоскогубцев вовнутрь, чтобы он не препятствовал в дальнейшем креплению гипсокартона к профилю:

Итак, каркас выставлен, снимаем нитку. Далее можно приступать к креплению ГКЛ.

В этом уроке мы узнали, как можно самому сделать каркас для гипсокартона на потолке.

Подготовка и монтаж кронштейнов

Поскольку желоба водосточной системы у нас имеют ширину 110 мм и полукруглую форму, крепление придется подбирать под эти параметры. Если вы найдете в продаже именно такой крепеж, его останется только смонтировать на выпусках кровли. А самостоятельно изготовленные кронштейны для крепления труб сперва придется подготовить.

Удобнее вырезать такие детали из тонколистового железа и изгибать прямо на заготовках труб. Но поскольку крепеж будет «работать» в неблагоприятных условиях улицы, лучше их покрыть защитным слоем краски. Для большей эстетичности в тот же цвет можно выкрасить и все элементы самодельной системы. Роскошная хромированная труба у вас, конечно, не получится, но общий вид водостока улучшится.

Способ монтажа крюков-держателей зависит от степени готовности крыши, так как крепить их придется непосредственно к кровельным элементам. Здесь есть три варианта:

1. Если кровля уже готова, крепеж для труб прикручивают непосредственно к лобовой доске. В этом случае используются стандартные пластиковые держатели.
2. При тех же условиях в отсутствие лобовой доски кронштейны крепятся к выпускам стропильных ног, и здесь уже придется взять металлические крюки.
3. В процессе строительства дома держатели лучше установить до того, как будет настелена кровля, прикрутив их к обрешетке на удлиненных хомутах.

 При установке кронштейнов необходимо сразу предусмотреть монтаж желобов с уклоном в сторону водоприемников (воронок).

Установка кронштейнов своими руками

Кронштейн – это деталь, предназначенная для крепления желобов водоотвода. Форма и размеры такого крепежа напрямую зависят от размеров канализационной трубы. Если с этой целью будут использоваться заводские изделия, то они просто крепятся к ветровой доске. Если же такой элемент будет изготавливаться своими руками, то понадобится определённая подготовка. Самым простым решением является изготовление кронштейнов из металлических полос, которые изгибаются по форме жёлоба. Для крепления готовых конструкций используется несколько способов:

• На ветровые доски кронштейны крепятся без необходимости демонтажа элементов готовой кровельной конструкции.
• К стропильным ногам, если конструкция крыши не имеет ветровой доски, кронштейны также крепятся напрямую. Как и в ранее рассмотренном варианте нет необходимости разборки отдельных элементов крыши.
• На кровельную обрешётку. Такой способ, по мнению профессионалов, считается самым правильным для надёжной фиксации кронштейнов. Но он применим ещё на этапе сооружения кровли. В такой ситуации монтируются специальные хомуты удлинённой конструкции, надёжно фиксирующие в нескольких точках.

После определения подходящего способа крепления кронштейнов переходят к их непосредственной установке. При этом нужно придерживаться следующих правил:

• конструкция свеса должна выступать минимум на 25% по отношению к близлежащему краю водосточной системы;
• дальняя сторона системы водостока должна быть немного ниже плоскости крыши;
• монтаж жёлоба должен выполняться под определённым наклоном в сторону слива дождевой воды.

Непосредственно монтажные работы по установке водостока своими руками выполняются в соответствии с определённым планом.

1. Намечаются и закрепляются кронштейны с крайних сторон жёлоба. Обязательно нужно выдержать соответствующий уклон.
2. Между закреплёнными элементами натягивается строительная бечёвка. По полученной линии будет производиться крепление оставшихся кронштейнов.
3. Закрепляются оставшиеся крепёжные элементы с шагом не более 60 см.
4. Выполняется крепёж пластиковых тройников для сливных воронок.
5. На завершающем этапе монтируются желоба.

Собирать систему сточных желобов можно непосредственно на кронштейнах под крышей. Однако удобнее собрать всю конструкцию на земле и затем в сборе поднимать на кровлю. Но в обоих вариантах сборка имеет одинаковый алгоритм.

При необходимости соединения нескольких участков желобов нужно быть особенно внимательным. При этом существует несколько способов:

• склеивание соседних элементов с помощью специальной клеевой смеси;
• стыковка при помощи клипс из алюминия.

После завершения сборки и укладки водосточных желобов из канализационных труб своими руками, вставляются патрубки в переходники, предназначенные для сливной воронки. Для этого их смазывают с помощью герметика и всовывают в переходник. На верхнем краю жёлоба монтируется заглушка.

Выбор канализационных труб для водостока

Трубы канализационные отличаются не только по диаметру и варианту сечения, но также и по цвету. При этом по их оттенку можно узнать и основные параметры. В частности, сегодня распространение получили 5 основных видов изделий.

• Серые трубы. Наиболее распространенный вариант для канализации внутри дома. Однако, эксплуатировать их рекомендуется только при положительной температуре.
• Белые трубы. Также применяются для внутренней канализации, главное отличие от серых, это цвет, то есть в тех случаях, где требуется более эстетичный вид, используются изделия именно такого оттенка.
• Рыжие или оранжевые трубы. Подходят для работ снаружи дома. Отличительная черта – высокая жесткость изделий, стойкость к температурным колебаниям, морозоустойчивость и так далее. Благодаря таким качествам, обладают увеличенным сроком службы.
• Черные трубы. Производятся на основе ПЭВД (полиэтилен высокого давления). Могут применяться как внутри, так и снаружи строения. Однако, не стоит использовать их при температуре выше 60 градусов.
• Зеленые трубы. Такие изделия имеют перфорацию по всей своей длине, что исключает их использования для устройства водостока.

Можно сделать вывод, что для устройства водосточной системы больше всего пригодны трубы оранжевого цвета. Они не бояться механических нагрузок и отлично выдерживают умеренные, как отрицательные, так и положительные температуры. Конечно, не всегда их цвет может гармонировать с дизайном дома.

Поэтому, если климат в регионе мягкий, то можно использовать серые либо белые трубы, но вовремя и аккуратно очищать их от снега в зимний период. В жарком же климате оптимально воздержаться от применения оранжевых труб, так как они могут деформироваться под влиянием палящего солнца.

Как выбрать правильную трубу

Перед тем как сделать водосток из канализационных труб требуется внимательно подойти к выбору материала. Водосток бывает двух видов:

• внутренний, используется для плоских крыш;
• наружный, применяют для покатой кровли.

Производители выпускают трубы разного цвета, что помогает покупателю легче ориентироваться. Давайте рассмотрим их свойства и типы:

1. Белая труба. Основное применение – система канализации внутри помещения. Преимущества — стойкость к высоким температурам и приглушение шума текущей воды. Прекрасно подойдет тем, кто проживает в регионах с мягкой зимой, так как она не выдерживает перепадов низких температур. В условиях суровой зимы быстро выйдет из строя.
2. Серая труба. Так же, как и белые, их рекомендуют использовать внутри помещения. Материал, из которого они изготовлены неустойчив к морозу и не выдерживает сильных физических нагрузок. Использовать рекомендуется в регионах, где нет суровых зим. Основная причина – придется довольно часто чистить водосток от замерзшего льда и снега.

1. Коричневая труба. Такой тип рекомендован для наружного применения. Основное преимущество – толстая стенка. Благодаря этому фактору имеют хорошую стойкость к высокому давлению и минусовым температурам. Прекрасно выдерживает давление льда и снега в зимний период. Существенный минус – в жарком климате она становится хрупкой под воздействием солнца.

Как мы видим производители не дают большого выбора, и каждый из представленных видов имеет свои недостатки. По этой причине мы рекомендуем использовать в монтаже канализационную трубу из пластика. Она сочетает в себе стойкость как к солнцу, так и морозам.

Дополнительно стоит отметить, что можно использовать практически любую трубу, выполненную из металла

Но при выборе особое внимание стоит уделить её весу, так как она крепится к вашему карнизу. Самый подходящий вариант – труба из нержавейки

Принцип работы

Крепёж водостока обеспечит отвод талых и дождевых вод с кровельного покрытия. Его отсутствие может привести к преждевременному разрушению стен и фундамента. По водостоку вода попадает в специально отведённое место.

Для крепления водосточного желоба подойдут медь, оцинкованная сталь и пластик. Если крыша имеет большой периметр, то наиболее удачным вариантом будет применение стали. Для небольших сооружений можно использовать пластик. Плюс этого материала в том, что он не подвергается коррозии и имеет невысокую стоимость. Современный строительный рынок предлагает альтернативу стали — металл с полимерным покрытием. Он получил достаточно широкое распространение, несмотря на высокую стоимость, но надо отметить, что она оправдывается сроком его службы. Ну а в качестве элитных материалов можно назвать титан и цинк. Выбор в их пользу точно никого не разочарует, но вот материальная сторона вопроса остается открытой.

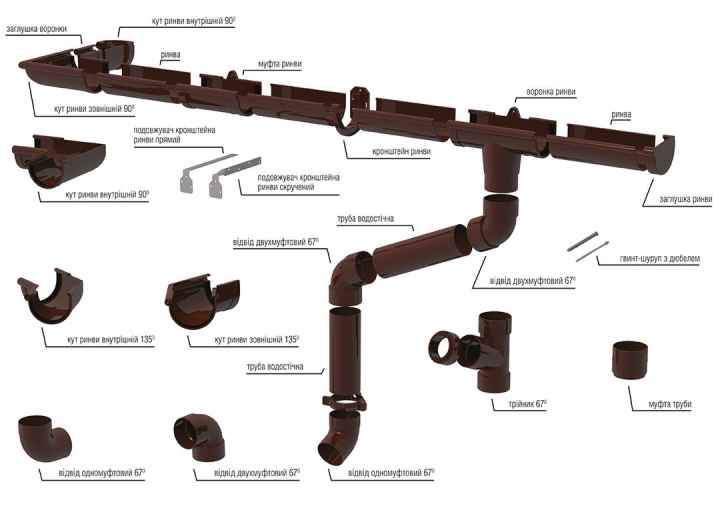

Конструкция водостока состоит из пяти элементов :

Конструкция водостока

1. Непосредственно сам жёлоб, в котором набирается вода, стекая по скатам. Для предотвращения перелива используют специальные металлические бортики.
2. В месте соединения жёлоба с трубой устанавливается воронка, предназначенная для отвода воды из жёлоба. Их, кстати, может быть сразу несколько на одну воронку.
3. Муфта, используемая для соединения деталей.
4. Кронштейны используют для крепления устройств между собой.
5. Применение заглушек помогает предупредить вытекание воды.

Процесс крепления водостока проводят в 4 этапа :

1. Этап первый — монтаж крепления.
2. Этап второй — установка воронок и заглушек для жёлоба.
3. Этап третий — соединение элементов в общую систему.
4. Этап четвертый — установка трубы.

Расчет элементов водостока

Перед приобретением труб следует составить схему отводной системы, обозначить необходимые элементы и их количество. В традиционной водосточной системе используются:

1. желоба – нужны в количестве, равном периметру крыши;
2. кронштейны — на каждые 10 метров карниза требуются 17 кронштейнов;
3. трубы — на каждые 10 метров желоба требуется одна сливная труба;
4. отводы — требуемое количество равно количеству сливных труб;
5. воронки — требуются в количестве, равном количеству сливных труб;
6. заглушки — требуемое количество зависит от схемы водостока;
7. углы — требуемое количество определяется конфигурацией крыши;
8. муфты — соединительные части для желобов, их нужно на 1 меньше, чем желобов;
9. колена — их число зависит от сложности схемы водостока.

Стандартная водосточная система

Подобрать нужное сечение труб достаточно просто — для этого следует учесть площадь кровельного ската. В строительной среде принято ориентироваться на такую расчетную шкалу:

• диаметр труб водостока на кровельный скат с площадью до 50 м² – 80 мм;
• на кровельный скат площадью до 125 м² идут трубы диаметром 90 мм;
• на кровельный скат площадью более 125 м² идут трубы диаметром 100 мм.

Воронки, раструбы и переходники подбираются под диаметр труб, использованных в качестве желобов.

Монтаж водостока из пластиковых бутылок своими руками

Какой бы простой не казалась сборка водосточной системы из пластиковых бутылок на первый взгляд, нужно все равно знать и соблюдать определенную технологию, которая позволит создать максимально надежную конструкцию:

1. В первую очередь необходимо спроектировать будущий слив из бутылок для крыши и изобразить его на бумаге. Предварительный расчет позволяет определить нужное количество материалов и характеристики водостока (например, степень его уклона).
2. Далее нужно подготовить инструменты и материалы. С бутылок нужно убрать все лишнее и отмыть их – эти действия позволяют создать конструкцию с приемлемыми визуальными характеристиками.
3. Следующий шаг – нарезка основных элементов водостока. Для этого нужно взять бутылки и отрезать им дно с горлышком. Полученные заготовки разрезаются вдоль на две части, и их можно будет использовать в качестве желобов.
4. Нарезанные пластиковые детали крепятся друг к другу при помощи степлера. Соединять детали нужно с нахлестом около 1 см. Количество креплений обычно выясняется индивидуально, но практика показывает, что собранная своими руками водосточная труба из пластиковых бутылок хорошо держится на трех скобах. При отсутствии степлера можно просто проделать в заготовках отверстия и соединить их проволокой.
5. Прикрепленные друг к другу детали в крепежном шве необходимо герметизировать, для чего обычно используются простые герметики или липкая лента.
6. Когда желоба собраны, наступает очередь их крепления к стене или краю крыши. Сначала при помощи шуруповерта или дрели в месте крепления с шагом в 20-30 см высверливаются отверстия. Пластиковый желоб тоже нужно просверлить, чтобы отверстия совпадали. После выполнения этих операций водосток фиксируется проволокой.
7. Установив горизонтальные желоба, можно приступать к созданию вертикальных труб, в которых будет собираться вода из желобов. Для дома обычно хватает 2-3 вертикальных труб. Технология изготовления данных элементов совпадает с описанной выше, но теперь делать продольный разрез не нужно – отрезанные части бутылок просто вставляются друг в друга и соединяются.
8. Крепление вертикальных труб к стенам осуществляется при помощи специальных кронштейнов – обычной проволоки в данном случае будет недостаточно для надежной фиксации.

Слив воды с крыши из пластиковых бутылок на этом считается завершенным, и его можно смело вводить в эксплуатацию (разумеется, не забывая о необходимости регулярной очистки системы).

Заключение

В целом, монтаж водостока из пластиковых бутылок нельзя назвать сложным занятием.

Подготовительные работы

Перед тем, как начать работу нужно быть уверенным, что в вашем распоряжении имеется достаточное количество пластиковых бутылок. Можно посчитать: используемой частью бутылки будет ее средняя часть длиной около 20 сантиметров, вымеряем длину будущего водостока и делим ее на 20. В итоге получаем нужное количество тары.

Внимательно осмотрите подготовленные бутылки: желательно, чтобы их поверхность была ровной, без узоров и углублений, так как это может стать препятствием для стекания воды, особенно в зимний период, когда из-за морозов в этих углублениях вода будет скапливаться и замерзать, тем самым портя изделие. Кроме того, все бутылки должны быть одинакового размера.

Цвет бутылок желательно выбирать темный, так как вода оставляет подтеки и отложение минеральных солей. На светлой поверхности они будут хорошо заметны, и придадут изделию неаккуратный вид.

Основные моменты и ошибки

Чтобы обеспечить правильную работу всей водосточной системы необходимо уделить внимание следующим моментам:

• для правильного отвода воды требуется выдержать уклон в сторону стояков;
• обеспечение гидроизоляции – важный момент, используется только универсальный или наружный тип герметика;
• водосток должен находиться ниже визуального среза кровли;
• крепление к обрешётке – самое правильное и надёжное для желобов, его рекомендуется выполнять удлинёнными кронштейнами на этапе строительства крыши.

Типичные ошибки обычно сводятся:

• к использованию для желобов труб малого диаметра (заготовка получается мелкой, и вода стекает мимо);
• к размещению выпуска стояков выше уровня промерзания грунта – система замерзает зимой (актуально при подключении к ливнёвке);
• к несоблюдению уклона;
• и к неправильной герметизации стыков.

Подготовка к сооружению домового водостока

Если домовладелец отдал предпочтение изготовлению системы водоотвода для крыши своими руками из канализационных труб, то необходимо начать с покупки расходных материалов

Но перед этим важно определить размеры эффективной площади крыши, от которой будет зависеть интенсивность стока дождевой воды и как следствие параметры жёлоба. Если же особого желания, заниматься вычислениями нет, то можно прибегнуть к использованию усреднённых значений

В такой ситуации необходимо подготовить комплектующие по следующему перечню:

• пластиковая труба 50 мм диаметра, используемая для слива дождевой воды;
• труба толщиной 100-110 мм для изготовления желобов;
• переходники для соединения отдельных частей водостока диаметром 100-110 мм на входе и 50 мм на выходе.

Для более точного определения комплектности желательно составить план в соответствии с конфигурацией кровли домостроения, на котором указать все отводы, повороты и переходники. Для точного определения количества необходимых материалов потребуется проект, который изготавливается собственноручно на основе выполненных замеров. Также благодаря составленной схеме можно точно рассчитать метраж канализационных труб, чтобы не покупать лишнего. При этом нужно учитывать, что общая длина пластиковых изделий будет вполовину меньше чем параметры крыши.

Для определения количества стояков нужно на плане указать в скольких местах вода будет отводиться на землю. При этом необходимо учитывать, что соседние стояки должны располагаться на расстояние не дальше 5 м. Для определения длины стояков нужно замерять расстояние от водосточного жёлоба до поверхности земли.

Следуя схематическому чертежу определяется количество тройников, соединяющих желоба со стояками. Также нужно позаботиться о наличии качественного герметика, которым будут промазываться места стыков отдельных элементов водостока. Лучше приобретать составы, предназначенные для наружных работ, которые не будут разрушаться под воздействием ультрафиолетового излучения.

Расчет водостока из канализационных труб: на что обратить внимание

Принимая решение выполнить водосток из канализационных труб, стоит знать, как правильно подобрать количество материала и какие именно изделия потребуется приобрести. Начинать стоит с вычисления всех требуемых параметров. Рассмотрим их по пунктам.

Расчет площади кровли. В зависимости от размеров крыши, на ее поверхности будет скапливаться различное количество осадков. Совсем не обязательно производить досконально точные расчеты, так как за основу можно взять усредненные параметры. Например, водосточные стояки диаметром 7,5 см и желоб из канализационной трубы в 9-10 см способны эффективно отводить воду с кровли размером от 10 до 70 кв.м, а при диаметре желоба 10-15 см и стояка в 9-12 см данный показатель увеличивается до 120 кв.м. Если же поверхность крыши довольно большая, то рекомендуется увеличить не только сечение, но и количество водоприемных лотков и сливных труб. расчет площади кровли для оптимальных параметров водостока
Для определения количества канализационных труб для желоба, необходимо вычислить периметр крыши. Для этого измеряется длина и ширина кровли

В том случае, если кровельная система сложной формы, то важно замерить все архитектурные элементы, имеющиеся в области установки желобов. Для устройства водосборных лотков рекомендуется распиливать трубы пополам, то есть на два полукруглых изделия.

Количество стояков должно быть таким, чтобы на каждые 5-10 м фасада приходилась 1 труба

Довольно удобно производить все расчеты на предварительно начерченном плане.

Вычислить высоту вертикальных труб можно, измерив расстояние от кровельного карниза до земли.
Чтобы узнать общий метраж вертикальных стояков, необходимо перемножить полученную по расчетам высоту на их количество.

Соединение стояков и желобов производится при помощи тройников, отводов, крестовин и прочих подобных деталей. Их количество будет равно количеству вертикальных труб. Однако, в том случае, если необходимо, чтобы стояки шли не только в вертикальной плоскости, а огибали какие-либо элементы, то понадобится дополнительное количество соединяющих элементов различной конфигурации.

Кронштейны для крепления желоба, как правило, приобретаются из расчета на каждые 10 погонных метров лотка – 17 держателей.

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Рекомендуем ознакомиться: Как сделать дымоход для газового котла?

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

• Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
• Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

• длину периметра крыши;
• высоту дома;
• количество вертикальных стояков;
• количество соединений желобов;
• количество заглушек, уголков и тройников;
• количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Рекомендуем ознакомиться: Оцинкованная стальная труба для обустройства дымохода

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.
