Установка раковины пошаговая инструкция по установке и подключение коммуникаций 135 фото

Подготовка к монтажу раковины на пьедестале

Перед установкой умывальника с ножкой необходимо выполнить следующие подготовительные работы:

Тщательно проверить ровность пола в ванной комнате. При наличии перекоса установленная конструкция окажется неустойчивой и может шататься.
Разместить раковину с ножкой возле стены, проверить уровнем ровность установки, а потом через отверстия в мойке карандашом поставить метки. По этим отметкам потом будут сверлиться отверстия

Далее нужно отодвинуть раковину и еще раз перепроверить точность замеров.
Осторожно и неспешно просверлить отверстия, стараясь не повредить кафель. Вкрутить в отверстия дюбели, а затем с помощью молотка дополнительно вбить их в стену

Чтобы обеспечить максимальную прочность, следует использовать строительный клей или штукатурку.

• Пользуясь инструкцией, собрать слив. При этом рекомендуется по обе стороны применять резинки-уплотнители, чтобы в дальнейшем избежать протечек.
• Вставить в сливное отверстие винт закрепления сетки. Прикрепить к сифону гофру, которая должна находиться в канализационном выходе.

Накладные и встраиваемые раковины

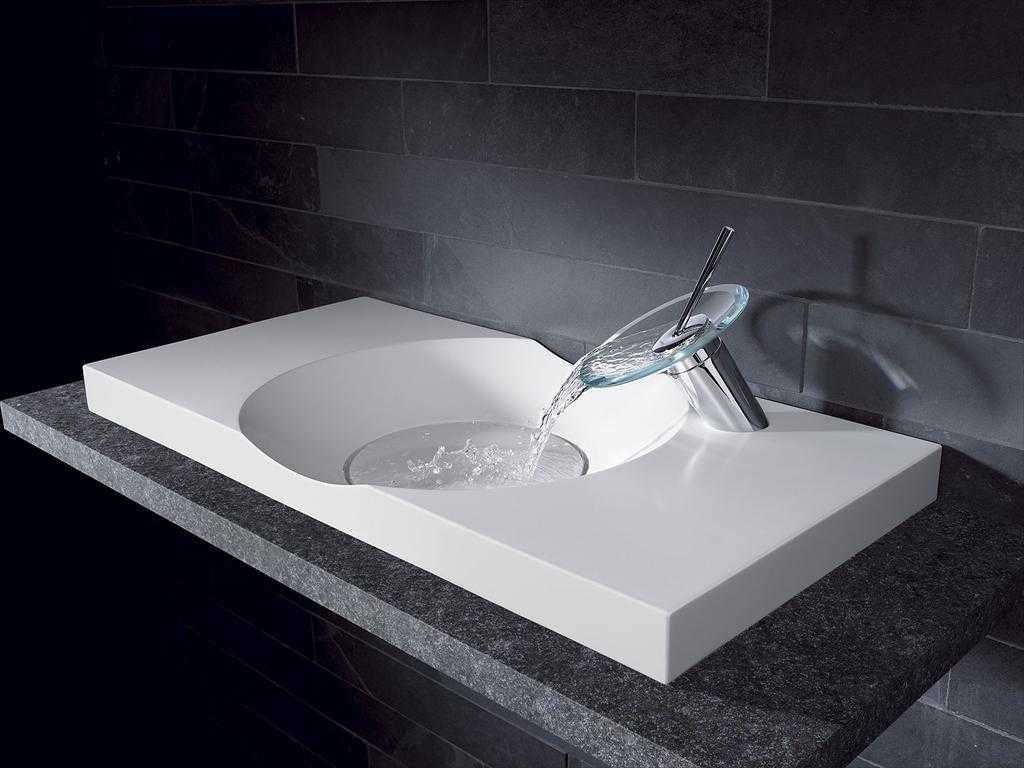

Накладная раковина представляет собой мойку, которая устанавливается на плоское и ровное основание – тумбу или столешницу на ножках. Чаша изготавливается из разнообразных материалов – белого и цветного фаянса, натурального и искусственного камня, стекла, металла. Форма также может быть различной: круглой, овальной, прямоугольной. К преимуществам накладных чаш относят интересный и оригинальный внешний вид, а также возможность установить практически в любой точке ванной комнаты, куда есть возможность подвести коммуникации.

Накладные чаши можно установить на любую поверхность.

Встраиваемые раковины врезаются в столешницу и считаются самыми практичными и эргономичными. Врезные умывальники делятся на 3 типа по способу установки:

1. Чаша располагается под столешницей.
2. Бортики раковины находятся над столешницей и опираются на неё.
3. Полувстроенная модель: чаша врезается в столешницу частично и выступает за её пределы.

Такие раковины чаще всего врезаются в столешницу, которая выполняет функцию туалетного столика. Кроме этого, на ней удобно держать часто используемые средства гигиены. Ещё одно преимущество врезных раковин – они меньше всего подвержены трещинам, сколам и другим механическим повреждениям, так как почти полностью закрыты.

Подробнее: Установка раковины с тумбой.

Особенности установки врезного умывальника

К установке раковины приступают после того, как выполнена подводка водопроводных труб и канализации к месту расположения чаши. Рассмотрим порядок монтажа на примере врезки раковины с выступающими бортиками в деревянную столешницу.

Этап 1

Прежде всего, нужно разметить столешницу под вырезку отверстия. Некоторые производители к чаше прилагают шаблон, по которому удобно переносить разметку. Если такой шаблон отсутствует, можно поступить следующим образом:

• Чаша переворачивается вверх дном и обводится по краю карандашом.
• Пока чаша перевёрнута, замеряют ширину бортика со всех сторон.
• Убирают мойку со стола.
• Внутри прочерченного контура прочерчивают ещё один, с учётом ширины бортика.

Разметка готова!

Этап 2

Далее по внутреннему контуру нужно вырезать отверстие. Удобней всего это делать электрическим лобзиком, но сначала нужно просверлить отверстие в столешнице, чтобы нож электролобзика мог туда войти.

Чтобы начать вырезать отверстие под умывальник, сначала нужно просверлить отверстие под нож электролобзика.

Затем аккуратно, стараясь не выходить за линию, выпиливают отверстие электролобзиком.

Вырезание отверстия под чашу умывальника.

Этап 3

Торец среза обрабатывают наждачной бумагой и наносят 2–3 слоя герметика, чтобы заполнить все поры и сделать поверхность водонепроницаемой.

Торцы среза необходимо обработать герметиком

Этап 4

На раковину устанавливается смеситель и сифон. После этого по бортику аккуратно наклеивают ленту из водонепроницаемого материала, которая выполняет функцию уплотнителя. Также на бортик через равное расстояние друг от друга устанавливаются крепёжные элементы, которые прилагаются производителем.

Этап 5

На край перевёрнутой раковины наносят слой герметика, после чего мойку устанавливают в отверстие и затягивают крепежи. Выступивший герметик аккуратно удаляют влажной салфеткой, но так, чтобы оставалась тонкая полоска для надёжной защиты от затекания воды под мойку. После этого производится подключение сифона к канализации, а гибких шлангов смесителя – к точкам водозабора. Врезная раковина своими руками установлена!

Мы рассмотрели основные виды раковин для ванной комнаты, различающихся по способу монтажа. Практически все типы можно установить своими руками, не прибегая к помощи специалистов. Для этого нужно уметь пользоваться несложным набором сантехнического инструмента и соблюдать инструкции по установке, прилагаемые производителями к своим изделиям.

Основные виды раковин

Способ установки раковины зависит от ее типа. Производители предлагают такие виды умывальников:

1. Встроенные. Их врезают в верхнюю часть тумбы, стола или другого мебельного модуля, имеющего плоскую поверхность. Они маскируют водопроводные и канализационные трубы.
2. С пьедесталом. Такие модели сочетаются с классическими интерьерами. На горизонтальное основание ставится массивный постамент, на который опирается чаша. Опора также маскирует инженерные конструкции.
3. Консольные. Сантехнический прибор подвешивают с помощью специальной рамки. Умывальник имеет стильный современный дизайн.
4. С полупьедесталом. Оснащены подставкой, которая опирается на стену, за счет чего раковина выглядит изящнее. Установка затрудняется необходимостью обеспечения заданной высоты сифона.

Встраиваемые модели размещают на столешнице, закрепляя бортиками по периметру основания или вводя в опору снизу. Независимо от метода установки, чаши бывают круглыми, овальными, прямоугольными. Полувстраиваемые модели, огибающие кромку поверхности, подходят для санузла небольшой площади. При установке такого изделия создают самодельный шкаф, закрывающий трубы.

Раковина в ванной комнате.

Инструкция по установке

Монтаж накладной раковины фактически схож с  установкой обычной мойки на кухне. Единственным нюансом является врезка в столешницу.

Прорезь для сифона в столешнице должна быть такого размера, чтобы в нее проходил патрубок сливной горловины, не больше. Не стоит прорезать большую дыру, колбу сифона одевают ниже.

Герметизация накладной раковины перед установкой

Существует несколько способов установки смесителей:

1. Если на раковине есть разъем под смеситель, то можно установить его туда, но тогда отверстие в столешнице придется прорезать немного больше, чем просто для патрубка.
2. Если на умывальнике отверстия нет, то можно установить смеситель врезав его в столешницу.
3. Еще один вариант установки — стена. Можно сделать также, как при установке смесителя для ванны.

Совет. При выборе варианта подключения смесителя необходимо учитывать, что каждая прорезь столешницы должна сопровождаться обязательной последующей герметизацией.

При покупке вам могут предложить специальный сифон с дополнительной прижимной гайкой. Можно использовать и его, а можно вполне обойтись силиконом.

Смеситель над накладной раковиной можно вмонтировать в стену

В принципе, это все, что нужно знать о монтаже накладной раковины. Как мы видим, она мало чем отличается от установки других умывальников.

Выполнение разметки на стене

От правильной разметки зависит качество крепежа раковины к стене в ванной. Если сделать отверстие не точно, тогда возможно потребуется переделать облицовку. Приобрести новую пластиковую панель будет несложно, но керамическая плитка, особенно, когда она коллекционная, стоит намного дороже, а кроме этого, ее можно не отыскать в продаже.

Поэтому, прежде, как прикрепить раковину к стене, необходимо определить точное место установки, обычно это высота, равная 85 — 90 сантиметров. Также потребуется измерить промежуток между отверстиями, подготовленными под крепежные элементы. Необходимую информацию относительно этих параметров производители сантехники указывают в инструкции, прилагаемой к новому изделию.

Приступая к тому, как закрепить раковину в ванной, следует снять с чаши размеры, отыскать требуемые значения на схеме, после чего перенести их на стену. Места, где следует сделать отверстия, намечают маркером.

Нюансы при установке встроенных раковин

Если вы остановили свой выбор на раковине, встраиваемой в столешницу, которая будет выступать над поверхностью, то следует знать, что на собственном весе держится такое изделие благодаря выступающим внешним бортам

При её установке необходимо большое внимание уделить заделыванию щелей между сантехническими изделиями и столешницей. Это исключит попадание под чашу воды

В качестве герметизирующего материала используют составы на основе эпоксидной смолы или силикона.

Если у раковины отсутствуют внешние бортики, то те, которые утапливаются под поверхность столешницы, закрепляются при помощи держателей. Характерной особенностью таких раковин является асимметрия в расположении смесителей и компактность размеров.

Сделать помещение ванной комнаты одновременно красивым и функциональным можно, если установить встроенную в столешницу раковину. Этот элемент интерьера позволит скрыть под столешницей стиральную машинку, что сэкономит свободное пространство ванной, а кроме этого спрячет такие неприглядные элементы, как трубы, слив, запорная арматура.

Встроенную в столешницу мойку можно сделать своими руками. Для этой работы потребуется простой инструмент. Достаточно иметь немного свободного времени и желания и вы сможете создать красивую встроенную мойку, которая станет изюминкой вашей ванной комнаты.

Монтаж раковин на кронштейнах (консольные)

Вариант крепления раковины в ванную комнату при помощи кронштейнов наиболее привычный и распространенный.

Фото 7. Подвесной умывальник на кронштейнах.

Крепление на кронштейны

1. Произведите разметку. Проведите горизонтальную линию на расстоянии от пола 80-85 сантиметров (это стандартный уровень). Вертикальные линии проведите по ширине раковины перпендикулярно полу.
2. Примерьте кронштейны к раковине, затем приставьте их к стене и наметьте расположение отверстий.
3. Просверлите отверстия, забейте пробки или дюбели и прикрутите кронштейны.
4. Установите раковину, учитывая особенности модели.
5. Подсоедините сифон.
6. Установите смеситель.

Обратите внимание, после монтажа раковина не должна шататься

Разнообразие настенных умывальников

Еще относительно недавно все имеющиеся модификации настенных изделий были однотипными. Их устанавливали при помощи двух кронштейнов, изготовленных из чугуна. Поскольку металлические опоры, служащие для крепления раковины к стене, располагались на виду, они смотрелись не эстетично.

Со временем в результате развития производства современного сантехнического оборудования появилось большое количество новых, изящных и оригинальных моделей, имеющих скрытый вариант установки.

Существует несколько критериев, согласно которым классифицируют настенные умывальники: в зависимости от применяемого крепежа для раковины, материала изготовления чаши и ее формы. Раковины, стоящие на пьедестале, или изделия, называемые «тюльпанами», также относятся к категории настенных моделей, но у них имеются дополнительные опорные элементы, скрывающие одновременно трубы и сифон.

Удобны в эксплуатации изделия, встроенные в столешницу, которые в свою очередь не устанавливают на пол, а фиксируют на стене. В результате под умывальником находится свободная зона, что делает удобным ее использование. Это пространство облегчает процесс уборки.

Практичные хозяева, желая рационально использовать площадь санузла, размещают под раковиной такого типа малогабаритную стиральную машинку или маленькую этажерку для всевозможных санитарных и хозяйственных аксессуаров.

Наибольшей популярностью пользуются керамические изделия. Делая выбор, перед тем, как закрепить умывальник к стене, нужно помнить, что фаянсовые раковины стоят дешевле, но фарфоровые, которые имеют высокую стоимость, выглядят более привлекательно.

Какие бывают раковины по методу крепления

Производители предоставляют большой выбор сантехники, в том числе и раковин, различной высоты. В зависимости от площади ванной комнаты, дизайна и желаний владельца квартиры, можно выбрать раковины не только по внешнему виду, но и по методу крепления:

Накладные	Такое оборудование предназначается для установки на столешницу (с маленьким подъемом над плоскостью). Чаще всего отверстия для смесителя в таких раковинах нет. Высота смесителя для накладных раковин должна быть значительной, а крепление должно устанавливаться на столешнице в ванной комнате
Консольные с пьедесталом	Установить раковину с пьедесталом можно своими руками, используя кронштейн или другие крепежные материалы для фиксации конструкции. Для данного сантехнического оборудования не нужна тумба или столешница, достаточно пьедестала, на котором будет установлена консоль. Пьедестал необходим, чтобы прикрыть канализацию и водопровод. Высота установки раковины может меняться в зависимости от предпочтений владельца квартиры
Врезные	Установка раковины производится в столешницу и монтируются с выступом на 1-3 сантиметра выше поверхности. Чтобы установить раковину, применяют специальные крепления
Мебельные	Такие раковины продаются вместе с тумбой. Установка раковины производится на подставку или тумбу определенного размера. Оборудование можно установить на обычную столешницу
С креплением к стене	Раковину крепят специальными шурупами или саморезами непосредственно к стене ванной. Подсоединение стока производится по классической схеме

Монтаж раковины кувшинки

Навесные модели «Кувшинка» устанавливаются поверх стиральной машины. Монтаж выполняют так:

1. Размечают места расположения бытовой техники и рукомойника. Размещают машину, не подключая ее. Между корпусом прибора и мойкой оставляют расстояние 2-3 см. Придерживая раковину, наносят разметку под кронштейны.
2. По сделанным заранее отметкам сверлят отверстие. Если старое оборудование имело крепежи, новое можно устанавливать на них.
3. Сифон начинают монтировать после изучения инструкции. Каждое резьбовое соединение снабжают уплотнителем. После чего сантехническую арматуру устанавливают под чашу. Поверх раструба ставят резиновую прокладку, закрепляют декоративную решетку. К специальному отводу сифона подсоединяют шланг стиральной машины. Гофрированную часть сливной системы выводят в канализационную трубу.
4. Фиксируют чашу. В отверстие на задней стенке вводят крюк. Его закрепляют с помощью дюбеля и самореза. Болты кронштейнов вввинчивают до упора. Поверхности держателей предварительно обрабатывают герметиком.
5. Монтируют смеситель. Для этого предусмотрено отверстие, располагающееся между ним и корпусом. Вкладывают уплотнитель.

После завершения работ возобновляют подачу воды, проверяют качество соединений.

Изготовление тумбы

Самый простой вариант – это изготовление прямоугольной тумбы. Для этого, при помощи электролобзика, в будущей столешнице прорезается отверстие по форме раковины. При этом с одной боковины и спереди необходимо оставить 5–10 см края столешницы. С другого бока (как правило, справа) можно оставить больше пространства, если тумба будет установлена на кухне.

Сама тумба может быть изготовлена двумя способами. Первый предусматривает отсутствие ножек. В этом случае можно не делать каркас. Боковины из листа ДСП (толщиной 18–20 мм) соединяются вместе. При этом верху и внизу боковины соединяются встык конфирматами или при помощи мебельных уголков и саморезов по дереву.

Если ножки предусмотрены, то лучше сделать каркас из деревянных брусьев. В этом случае в качестве боковин можно использовать листы фанеры. Брусья соединяются между собой при помощи мебельных уголков. А затем на них крепятся боковины при помощи саморезов. Сами ножки можно сделать из брусьев или купить уже готовый вариант. Они крепятся к торцам каркаса.

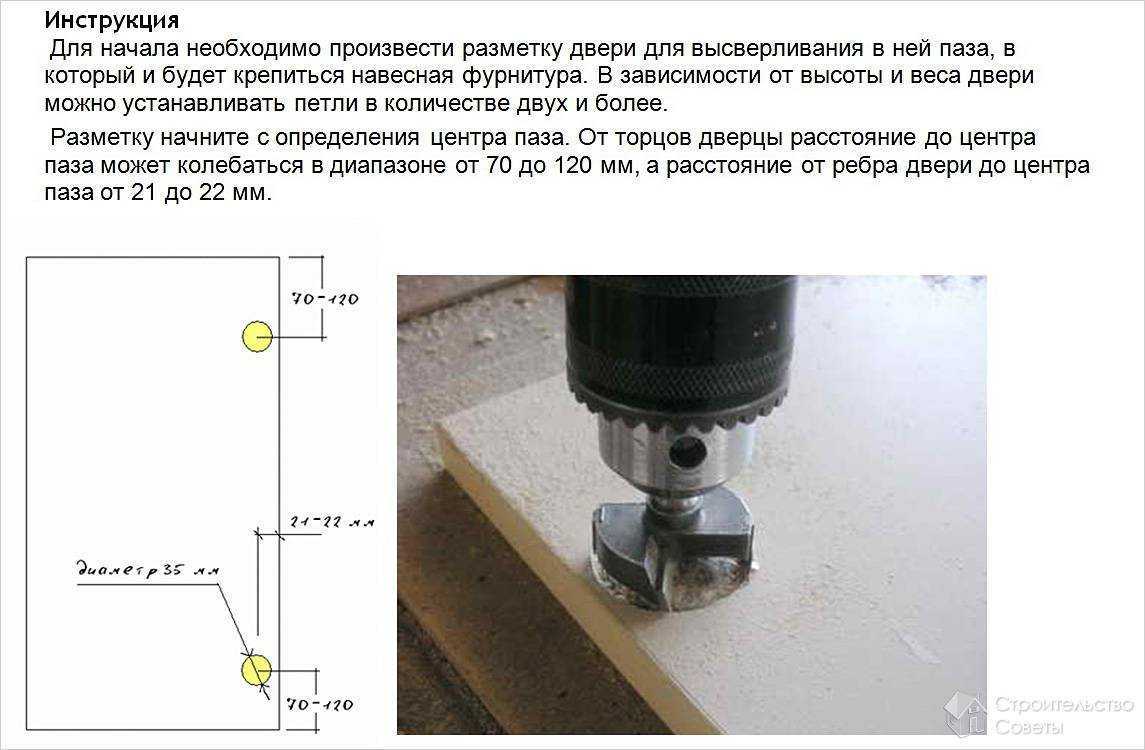

Дверцы можно изготовить из ДСП или влагостойкой фанеры. Их можно покрасить или нанести слой самоклеящейся пленки. В дверцах просверливаются отверстия и крепятся ручки. С внутренней стороны монтируются петли, а на каркасе или боковине закрепляются навесы.

При установке тумбы на свое место, необходимо проверить коммуникации. Нельзя, чтобы конструкция пережала шланги или трубы. Также стоит внимательно отнестись к примыканию раковины к столешнице. Это место требуется промазать герметикам, чтобы вода не попадала внутрь конструкции.

Проведение установки на примере консольной раковины

Если вы не хотите читать описание работ в печатном виде, то можете посмотреть видео-ролик с инструкциями:

Итак, прежде, чем начать работы нужно определить, выдержит ли стена дополнительную нагрузку. Если возникли сомнения, лучше использовать для крепежа специальный несущий каркас. Процесс установки раковины состоит из нескольких важных этапов:

• Размечаем стену. Выбираем подходящее место на участке, где будет закреплено оборудование. Проводим горизонталь, которая обозначает верхний край раковины. При этом не нужно забывать, что высота установки раковины в ванной должна быть достаточной для того, чтобы человек среднего роста мог с комфортом пользоваться оборудованием. Если стена выложена плиткой, то лучше учитывать расположение швов между элементами, так получится более эстетично. Обязательно проверяем горизонтальность прямой при помощи уровня. Следующее действие можно выполнить двумя способами. Первый предполагает измерение расстояния от краев оборудования до крепежных отверстий и перенесения результатов на стену. Можно просто прижать раковину верхним краем к намеченной линии и отметить места крепления.

Разметка выполняется только с помощью уровня, не в коем случае не «на глаз»

Готовим отверстия. Еще раз проверяем, насколько удобна высота установки раковины, если она не устраивает, лучше все переделать на этом этапе.

• В местах будущих креплений при помощи дрели или перфоратора выполняем отверстия. Их диаметр должен быть несколько меньше, чем у подготовленных к работе дюбелей. В отверстия заливаем немного клея для того, чтобы соединение было как можно более прочным, и забиваем в них распорные дюбели.

Сантехнические винты-саморезы вворачиваются в подготовленные заранее отверстия

Устанавливаем чашу. Берем сантехнические винты-саморезы и вворачиваем их в подготовленные отверстия

Проверяем прочность креплений и осторожно надеваем на них раковину. Затем устанавливаем прокладочные шайбы на саморезы и начинаем потихоньку их закручивать

Серьезных усилий прикладывать не стоит, иначе раковина может лопнуть. Затягивать шайбы следует так, чтобы чаша не качалась. Надеваем декоративные заглушки на места креплений.

Крепежные шайбы затягиваются очень осторожно, чтобы раковина не лопнула

• Устанавливаем сифон. Начинаем с закрепления выпуска. В отверстие слива вставляем сетку, прокладку и прижимной винт. При монтаже выпуска обязательно устанавливаются прокладки, которые гарантируют герметичность соединения. Проконтролируйте, чтобы они облегали слив раковины очень плотно, без зазоров и смещений. Если все установлено правильно, затягиваем винт и соединяем выпуск с сифоном. После чего закрепляем в раструбе канализации отводную трубу.
• Монтируем смеситель. Он подключается к водопроводу с помощью гибкой подводки. Для монтажа обязательно используется фум-лента, уплотняющая соединения и предотвращающая возможные подтекания. Шланг с фитингами или крепежными узлами других типов подключается к смесителю, а затем к водопроводным трубам.

Смеситель подключается к водопроводу при помощи гибких шлангов

На этом монтаж можно считать завершенным. Теперь следует открыть воду и проверить качество установки.

Если появляются подтекания, чаще всего причиной становятся плохо затянутые соединения. Их нужно еще раз хорошенько затянуть и промазать места стыков канализационных труб герметиком. Между раковиной и стеной не должно быть щелей. Зазор на этом участке станет причиной протекания воды на пол и постепенного разрушения отделки стены от сырости. Если щель все-таки образовалась, стык следует обработать силиконовым герметиком.

Процесс установки раковины обычно не вызывает особых затруднений. Если выполнять все работы аккуратно и тщательно, не пренебрегая требованиями инструкции, результат непременно порадует. Грамотно установленная на нужное место раковина безупречно прослужит долгое время.

Установка раковины в ванной: пошаговая инструкция

Для современного человека раковина – это предмет, являющийся обыденным в интерьере ванной комнаты любого дома. Однако когда-то она была доступна немногим и считалась роскошью.

Производители сантехнического оборудования сегодня предлагают разнообразные виды раковин. В зависимости от того, какой вариант выбрать, зависит установка раковины в ванной.

Раковина в интерьере ванной комнаты

Из чего состоит конструкция

Если рассматривать конструкцию в комплексе, в ней можно выделить важные составные элементы.

• Инсталляция – блок из высокопрочной стали с покрытием против коррозии. На нём закрепляется гидравлическая обвязка и крепятся прочие соединительные части.
• Бачок для унитаза монтируется здесь же, обеспечивая качественное и долговечное функционирование системы слива. Он выполнен из пластмассы хорошего качества и использованием силиконовых и резиновых прокладок.
• Унитаз. В основном, инсталляции универсальны, то есть к ним можно подсоединять сантехнику различных фирм. Иногда они применяются и для того, чтобы скрыть сливную систему напольных модификаций. Спектр цветов и материалов очень обширен. Среди материалов превалируют фарфоровые и фаянсовые модели. А палитра цветов удовлетворит ожидания даже самого требовательного эстета.
• Крышка унитаза может быть обычной или полуавтоматической. Эта модификация позволяет защитить сантехнику от микротрещин, образующихся при захлопывании с силой.

Возможны несколько вариантов:

• С функцией «стоп-смыв», при которой слив воды возможно приостановить при помощи вторичного надавливания на клавиши;
• С 2-мя сливными сценариями: эконом – выливание половины объёма бачка, полным – опорожнение бачка;
• Бесконтактные, начинающие работать по сигналу от инфракрасных лучей.
