Фановый стояк: назначение, устройство и монтаж

Что такое фановые стояки

Чтобы определить, зачем нужна установка фанового стояка, необходимо сперва рассмотреть полный процесс устройства внутренней канализации и определить все возможные причины выхода запаха из труб.

Неприятный запах может появляться лишь из центральных канализационных труб, или из автономного сооружения очистки – септика. Из-за того, что испарения, которые образуются на этих участках, имеют удельную массу меньше атмосферной, то они по трубам канализации выходят вверх. Но для препятствия их вывода из сантехнических труб есть некоторые методы блокировки:

  • канализационный обратный клапан. Он не дает возможности выходить обратному потоку масс канализации, и при этом не пропускает газы из труб;
  • затворы воды, которые находятся в сифонах. Это участок патрубков выхода, их конструкция дает возможность сдерживать определенную часть сливной воды. Вода и защищает от выхода запаха из труб канализации.

После монтажа данных элементов, можно полностью избавиться от неприятного запаха. Но при этом во время работы системы канализации будет происходить следующий эффект, который поэтапно рассмотрим:

  • если система не задействована. то ее давление внутри стабильно и одинаково с внешним;
  • начинается залповый слив вод. устремляющихся по трубопроводу в сток. Здесь образуется разряженная область воздуха, которая находится за водным потоком;
  • начинается процесс компенсации давления. когда передвигаются из септика потоки воздуха. Одновременно с этим происходит воздушный удар, который может вывести из строя систему гидравлических затворов и труб.

Чтобы не допустить такого явления, нужна воздушная компенсационная система, где фановый стояк это неотъемлемый элемент. Фоновый стояк представляет конструкцию отдельного трубопровода или продолжение центрального стояка, которое необходимо для свободной воздушной циркуляции в трубах канализации.

Монтаж и ремонт фановых труб

Монтаж фановых труб проводят по следующей схеме:

Если установка производится на старый стояк, придется предварительно разобрать систему водоотведения и при необходимости заменить трубы теми, где предусмотрен такой элемент конструкции. При выборе фан-трубы учитывают диаметр стояка

Это важно для отведения большого объема сточных вод. Монтаж фановых изделий осуществляют в крайней опорной точке стояка

Это уровень фундамента. Предварительно необходимо сделать отверстие нужного размера для того, чтобы осуществить от системы водоотведения вывод на крышу. Запрещено объединять фан-вытяжку с газовой, т. к. это чревато взрывом. Осуществляют монтаж сантехнического узла и только в заключении монтируют фан-трубу и обратный клапан. Уплотнители деталей из гофры, если такие имеются, предварительно смазывают мылом или силиконом для облегчения монтажа. Для фиксации фан-труб применяют только металлические хомуты. Они надежные и способны компенсировать небольшие отклонения от разметки. Для звукоизоляции конструкции используют монтажную пену или утеплитель, зафиксированный с помощью хомутов. В первом случае становится затруднительным ремонт и демонтаж участка.

При монтаже фановых изделий рекомендуется учитывать, что вывод на крышу должен быть достаточной высоты (на ниже 50 см) и размещаться с подветренной стороны строения, чтобы неприятные запахи не опускались к земле. Конструкцию размещают в теплом помещении, а ее вывод — в холодном. Это будет дополнительно стимулировать движение воздуха в правильном направлении.

Ремонт конструкции включает демонтаж старых и установку новых деталей.

Все стояки в доме подключают к одной фан-трубе. На остальных монтируют обратный клапан. При спуске большого объема сточных вод внутри клапана появляется разрежение, за счет которого он втягивает воздух из помещения. После стабилизации давления пружинный механизм закрывает клапан.

Какую трубу выбрать

Материал, из которого изготовлена труба, может быть в виде пластика или металла (чугуна). Металл считается самым рациональным решением. Их начали ставить ещё при СССР. Он долговечен, практичен. Но очень тяжёлый, поэтому есть существенные проблемы с установкой и ремонтом.

Пластик считается популярным материалом. Он дешёвый, гибкий, систему легко монтировать, а при поломке кусок сломанной трубы легко заменить, на новую обшивку. Но они быстро выходят из строя, поэтому приходится часто вызывать сантехников.

Комплексное оборудование появилось недавно. Если в старых домах установлена чугунная система, и она работает безупречно, а новому владельцу необходимо присоединить пластиковые узлы. Для этого используют мультизадачные стыки. Но их следует подбирать точно по диаметру отверстий как с одной, так и с другой стороны.

Кроме материала, из которого изготовлена труба, существуют определённые правила. Этим правилам необходимо следовать при установке оборудования:

  1. Диаметр отверстия фановой трубы должна быть больше или равнозначно диаметру стояка. Т.е., меньший диаметр использовать запрещено;
  2. Фановую трубу следует выводить только на крышу, чтобы она соприкасалась с атмосферой (не меньше 30 см. от крыши). Возле окон или на балконе запрещено монтировать систему;
  3. Одна сторона (начальная) должна находиться в тёплом месте (т.е. отапливаемом помещении), а другой конец выходить в холодную среду. Таким образом, возникает разница температур, а в стояке создаётся необходимое давление, и ненужные запахи будут удаляться из помещения;
  4. Вентиляционное ответвление и стояк рекомендуется монтировать из одинакового материала.

Иногда в помещении может появиться неприятный запах, хотя вся система установлена правильно. Это может объясняться тем, что стояк подобрали с небольшим объёмом. И если не пользоваться долгое время прибором (т.е. не сливать воду), водяной карман высохнет. Спасает положение фановая труба. Благодаря ей в доме воздух всегда будет проветриваться.

Принцип работы и устройство

Все сантехнические устройства в доме присоединены к канализационному выводу через гидрозатвор, исключающий обратное проникновение газов. К центральному стояку ведут трубопроводы от сантехнических устройств, унитазов, бытовой техники.

Одновременный слив воды в канализацию из нескольких источников возникает вероятность заполнения всего просвета стояка, где быстрый поток увлекает за собой воздух и вызывает разряжение. Это способствует проникновению газов в комнаты, появляется неприятный шум и бульканье в трубопроводе.

Наличие фановой трубы позволяет атмосферному воздуху проникать в систему, уравнять давление и избежать неприятных последствий.

Описание и функции фановых труб

Труба соединяет стояк канализации в жилище с выходом на улицу или отдельно оборудованной системой вентиляционных каналов. Элемент нужен в случае врезки в общую канализационную магистраль или при использовании бетонного септика в частном дворе (или нескольких).

Особенности устройства:

  • фановую трубу отводят на крышу строения;
  • со стояком соединяют посредством ревизии;
  • нельзя совмещать вывод запахов из канализации с принудительной вытяжкой из кухни, ванной или дымоходным каналом.

Функции элемента:

  • поддерживание равномерного давления в системе, предупреждение разрежения воздуха;
  • защита канала от застоя, засорения, обратного заброса сточных отходов.

При установке фановой трубы соблюдали строительные правила?

Да
28.17%

Нет
19.72%

Не устанавливали трубу
52.11%

Проголосовало: 71

Назначение

Установка фанового элемента почти всегда необходима. В раковинах, ванных, унитазах есть гидрозатвор, который защищает от попадания запахов из канализационного канала. Иногда сантехническими устройствами пользуются часто, при этом одновременно несколько людей. При совместном смыве силой выводящего потока получается вакуум, который вытягивает водяную пробку из предохранительных сифонов.

Назначение фановой трубы:

  • удаление зловонных испарений из канализационного канала на улицу;
  • обеспечение приемлемого микроклимата в ванной, туалете.

Устройство и принцип работы

Канализационные выводы под ванной, унитазом, раковиной снабжают сифоном — изогнутым отрезком трубы. Его ставят горизонтально или вертикально, при этом в нем находится вода (гидрозатвор), объем которой восполняется при каждом смывании.

Принцип работы фановой трубы для канализации и устройство:

  • При одновременном сливе в водоотводящем канале появляется разреженная область.
  • Если снаружи не будет организован приток воздуха, по закону физики, для выравнивания давления отсасываются водяные пробки из сифонов.
  • Явление сопровождается хлюпаньем, в помещение ванной комнаты проникают неприятные запахи.
  • По фановой трубе поступает воздух в область разрежения, поэтому вытягивания водной пробки не происходит.
  • В полости воздуховода постоянно присутствует тяга (труба выведена высоко на кровлю), скопившиеся газы выводятся на улицу;

Фановую вытяжку допускают произвольной длины и формы, делают прямой, угловой, вертикальной или горизонтальной.

Видео-советы: особенности монтажа фанового стояка

Теперь вы знаете, как выбирается и устанавливается фановая труба в частном доме, значит, в вашем «гнездышке» будет уютно и свежо.

  • Волжский трубный завод (ВТЗ)
  • Северский трубный завод (СТЗ)
  • Синарский трубный завод (СинТЗ)
  • Таганрогский металлургический завод (ТагМет)
  • Выксунский металлургический завод (ВМЗ)

Добавить компанию

  • Выполняем расчеты на прогиб трубы самостоятельно
  • Особенности врезки в газовые трубы
  • Борьба с конденсатом из вытяжных труб
  • Способы устранения течи труб под давлением
  • Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

2015–2017 TrubSovet.ru. Все права защищены

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Для чего нужна фановая труба в канализации в частном доме

Начнем с основ. Фановая труба – это отрезок канализации, соединяющий ее с атмосферой. Она используется для компенсации недостатка давления в системе канализации при залповом сливе, а также как составляющий элемент вентиляции канализации. Как правило, выполняется в виде ответвления от стояка канализационной трубой диаметром 110 миллиметров, которая выходит вертикально на крышу дома.

Фановый стояк (слева) и типичные сифоны с гидрозатворами.

Что будет, если не сделать фановую трубу

гидрозатворы постоянно, либо время от времени, будут срываться, и дом наполнится неприятными запахами из канализации

Причем это не просто запахи, канализационный газ ядовит и в больших концентрациях очень опасен.
Не будет обеспечена полноценная вентиляция канализации, что особенно важно при наличии на участке септика или выгребной ямы. Бактерии в септике будут работать намного лучше при постоянном притоке свежего воздуха, и ассенизатора придется вызывать реже.

Можно ли использовать вакуумный клапан вместо фановой трубы

Его называют по-разному: воздушный, вентиляционный, вакуумный, канализационный и т.д. Но суть одна – этот клапан компенсирует недостаток давления в системе канализации при залповом сливе воды. Он подсасывает в нужный момент воздух из помещения и закрывается, когда давление стабилизируется. Таким образом, неприятные запахи из канализации в дом не попадают. На этом его функции заканчиваются.

И все бы ничего, но в множестве случаев даже при строительстве нового дома, этот клапан очень часто устанавливают для замены фановой трубы. Аргументы, обычно, следующие:

  • не придется выкладывать отдельный вентканал под фановую трубу;
  • в крыше не нужно делать лишнее отверстие;
  • не надо тратиться на канализационную трубу и ее утепление.

В итоге просто ставят клапан внутри дома на каком-либо из участков канализации и все.

Вакуумные воздушные клапаны для канализации разных производителей.

При этом нужно понимать, что канализационный клапан никогда не заменит полноценную систему вентиляции канализации.

  • Он не даст возможности газам свободно выходить в атмосферу, проветриваться всем трубам, нормального притока воздуха для септика тоже не будет.
  • При наличии клапана, но отсутствии фановой трубы, в системе канализации создаются благоприятные условия для развития патогенной флоры, могут даже расти грибы. Причем иногда колонии грибка достигают таких размеров, что значительно уменьшают или даже полностью перекрывают просвет канализационной трубы.
  • Газы из канализации все равно будут стремиться попасть в дом. И временами по чуть-чуть они будут проникать через сифоны, сквозь какие-то соединения труб и т.д.

Установка клапана оправдана лишь как усовершенствование к системе канализации для дополнительной защиты от срыва гидрозатворов. И только. При этом клапан – вещь недолговечная. Уплотнительные резинки очень быстро пересыхают, пружинка изнашивается и появляются запахи. В итоге его нужно постоянно обслуживать или заменять. А фановая труба – установил и забыл. И вся система канализации работает идеально.

Особенности установки фановой трубы

Фановая труба в доме и выход ее на крыше.

С назначением и причинами установки фановой трубы разобрались, теперь перейдем к особенностям:

  • Диаметр фановой трубы должен быть не меньше других труб канализации. Как правило, в частных домах это 110 мм, реже – 160 мм.
  • При проектировании и монтаже не стоит делать горизонтальные участки, наклон трубы должен быть максимальным. Во-первых, горизонтальные участки уменьшают тягу, во-вторых, на них может скапливаться конденсат. Если расстояния между санузлами в доме очень большие, то лучше не объединять трубы в одну, а по возможности сделать несколько отдельных фановых труб с выходом на крышу.
  • Фановая труба всегда должна выходить выше конька дома хотя бы на 30 см, а лучше 50. Если крыша плоская эксплуатируемая – от 3 метров (по СНиП). При этом необходимо, чтобы фановая труба была выше всех остальных вентиляционных каналов. Если же расположить вентканалы рядом, то возможно попадание неприятного запаха в систему вентиляции дома.
  • Фановый стояк желательно утеплить внутри дома и обязательно при проходе через неотапливаемый чердак. Иначе в холодные дни очень высок риск образования конденсата на внешней стороне трубы.
  • Ни при каких условиях не стоит выводить фановую трубу на чердак. Непередаваемый аромат в доме обеспечен, и тяга в трубе будет плохой.
  • нельзя располагать фановую трубу в одной шахте с другими вентканалами.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Как правильно предусмотреть и установить фановую трубу

При проектировании системы внутренней канализации необходимо учесть ряд требований предъявляемых к фановому стояку: — диаметр вентиляционной трубы должен быть больше или соответствовать диаметру основного коллектора (стояка). В большинстве случаев для гражданского строительства этот диаметр составляет 110мм, в некоторых случаях 160мм; — для обеспечения потока воздуха — вентиляции канализации — фановый трубопровод должен непосредственно соединяться с уличной атмосферой. Вентиляция обеспечивается за счет разности плотностей воздуха, которые в свою очередь напрямую зависят от температуры. Как следствие в зимний период вентиляция канализационной сети работает максимально сильно; — не допускается вывод фановой трубы в чердачное пространство; — не допускается объединение фанового стояка и вентиляционных каналов помещения; — не допускается вывод трубы в дымоходы, печные трубы и т.д.;

Что нам говорит СНиП 2.04.01-85: 17.18. Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м: от плоской неэксплуатируемой кровли ………. 0,3 скатной кровли ……………………………………………… 0,5 эксплуатируемой кровли ………………………………. 3,0 обреза сборной вентиляционной шахты ……… 0,1 Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали). Флюгарки на вентиляционных стояках предусматривать не требуется.

Рекомендации по эксплуатации

Ремонтировать чугунный стояк почти невозможно. Ранее применяли бандажи из ткани и цемента в прохудившихся местах труб. Современные пластиковые стояки намного практичнее, поэтому по возможности проводят замену.

Техобслуживание фанового стояка сводится к действиям:

  • периодический осмотр;
  • чистка ревизионного элемента;
  • ремонт (замена поврежденных участков).

Ремонтировать вытяжку из пластика несложно, для этого аккуратно вынимают поврежденный участок, меняют новой трубой. Аналогично действуют при смене колен, поворотов, переходников. Вместе с ними меняют и старые прокладки из резины на новые изделия.

Проектирование стояка

Чтобы правильно организовать так называемую фановую вентиляцию, следует предварительно составить проект стояка с проработкой всех важнейших тонкостей по части его расположения и габаритов.

Требования по расположению фанового стояка:

  • выводящая труба должна возвышаться над уровнем кровли не менее, чем на 30 см;
  • расстояние от скатной кровли должно составлять 50 см и больше;
  • если в доме обустроен эксплуатируемый чердак, труба должна возвышаться над уровнем крыши на 3 м;
  • от окон и балконных строений стояк должен быть отдален как минимум на 4 м;
  • фановая труба не должна выходить из дымохода.

Что касается требований в вопросе габаритов, то принципиально важное условие тут одно: фановая труба должна быть точно такого же диаметра, что и труба основного канализационного стояка, из которого планируется выводить испарения. Схема канализации частного дома


Схема канализации частного дома

Не менее важный момент проектирования – если в жилище функционируют несколько стояков канализации, то с целью оптимизации циркуляции воздуха их все желательно вывести в одну фановую трубу. В этом случае стыковка труб должна производиться выше всех сантехнических приборов.

Альтернатива фановой трубе

Существуют ситуации, когда вентиляция стояка работает не эффективно, к примеру, если она старая и забитая. Иногда она может вообще отсутствовать, к примеру, в частном доме.

Исправить ситуацию, конечно же, можно заменой системы или ее установкой. Однако, эта работа достаточно трудоемкая и отнимающая много времени.

Поэтому целесообразней использовать ее альтернативу – канализационный аэратор или как его еще называют – обратный клапан. Правда, последнее название является неправильным, так как канализационными обратными клапанами называются устройства, которые предотвращают проникновение стоков из стояка в сантехнические приборы в случае аварий.

Аэратор же обеспечивает подсос воздуха в систему для стабилизации давления, как, собственно, и вентиляция стояка. При этом он предотвращает выход газов и воздуха с неприятными запахами наружу, благодаря чему может быть установлен даже в квартире. Цена такого устройства составляет около 100-150 рублей, что на порядок меньше, чем затраты на установку фановой трубы.

Канализационный клапан диаметром 110 мм

Следует отметить, что размеры аэраторов бывают разные. От них зависит предназначение устройства:

Размеры устройства Предназначение
110 мм Используется для установки стояков на чердаке, т.е. обеспечивают вентиляцию всей канализационной системы в доме. Монтажом этого клапана могут заниматься лишь специалисты с соответствующим разрешением.
50 мм Устанавливается на горизонтальных участках разводки для устранения проблемы срыва гидрозатворов в пределах одной квартиры. Выполнить монтаж такого устройства можно своими руками.

Схема подключения аэраторов

Напоследок я приведу основные правила монтажа аэратора в квартире или доме, которые необходимо соблюдать для правильной работы устройства:

  • прибор должен устанавливаться обязательно после последнего в системе сантехнического прибора, первым при этом считается ближайший к стояку прибор;
  • клапан нужно расположить выше других сантехнических приборов;
  • в тех случаях, когда в системе используется трап, аэратор должен располагаться на высоте не менее 35 см над полом.

Что касается монтажа, то данная процедура предельно простая – устройство вставляется в раструб канализационной трубы. Для надежности соединения стык следует промазать герметиком.

Вот, собственно и вся основная инструкция по подключению аэратора.

Ошибки при монтаже

Все действия по устройству канализации в домах оговорены в нормативных документах, однако возникают вольные или невольные отступления от правил:

  1. Не устанавливают фановый элемент.
  2. Используют меньшее сечение фановой трубы, чем у канализационного стояка.
  3. Располагают выход трубы на чердаке.
  4. Монтируют трубопровод снаружи здания.
  5. Объединяют канализационную вентиляцию с общедомовой.

Особенно опасно делать совместный выход канализации и дымохода. Это может вызвать горение канализационных газов и возникновения пожара.

Установка фановой трубы в современных жилых домах, оснащенных многочисленными сантехническими устройствами, является необходимым условием для создания комфортной жизни их обитателей.

Небольшое видео о том, зачем нужна фановая труба

Когда установка устройства необходима

Канализационная система имеет максимально оптимальное строение, чтобы сточные воды уходили, но запах из трубопровода при этом не поднимался в дом

И важной частью такого изделия является фановая трубка. Она выводится в кровле, соединяя канализацию с атмосферой

Однако многие считают, что для частных домов этот элемент нужен не обязательно.

В каких случаях обязательно нужна установка сооружения:

  1. В многоэтажных зданиях. Причем многоэтажным считается дом, который имеет более двух этажей.
  2. В домах, где канализационный стояк имеет диаметр менее пяти сантиметров.
  3. Если там имеются конструкции, которые изредка выпускают в канализацию большие объемы воды. Таким устройством может считаться бассейн.
  4. Если рядом с домом устанавливается автономная канализационная система.

Благодаря фановой трубе неприятные запахи будут выходить на улицу

В этих случаях необходимость установки фановой вытяжки даже не оспаривается. Ведь без нее канализация просто не будет функционировать, и в доме будет присутствовать неприятный запах.

В случае если в одноэтажном доме присутствует лишь один санузел, можно попробовать отказаться от фановой трубки. Однако минимальный риск разряжения системы все же останется.

Монтаж воздушного стояка в частном доме

Работы по установке воздушного стояка нужно планировать еще во время проектирования канализационной внутренней системы. Для более эффективной вентиляции желательно в конструкции не допускать угловых поворотов.

Фановый стояк в идеале обязан четко вертикально проходить сквозь перекрытия между этажей на кровлю. Но это иногда невозможно, тем более в частных домах. Как правило, не обойтись без промежуточных элементов соединений.

Немаловажным фактором правильной установки труб вентиляции является используемый диаметр фанового стояка. Его предназначение обязано соответствовать как размеру основного стояка. так и патрубка выхода, который соединяет наружную и внутреннюю канализационную систему.

Также не допускается объединять вентиляцию системы канализации с выводом угарных газов от отопительного котла либо каким-то климатическим оборудованием.

Разновидности фановых стояков

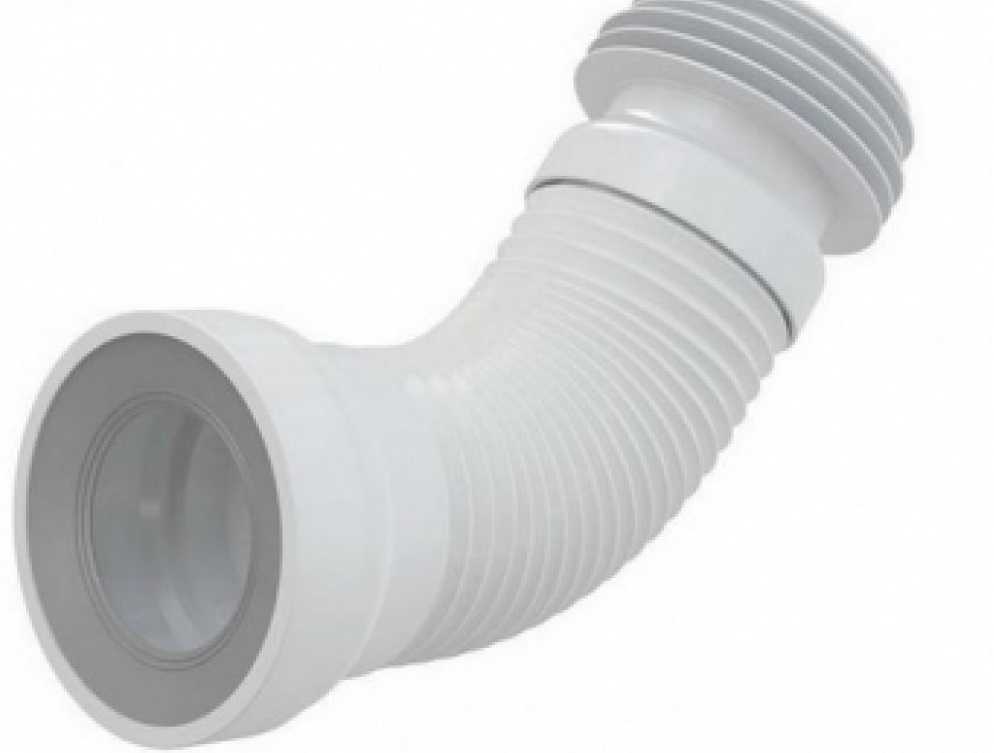

Выпускают изделия с жесткими прямолинейными стенками и гофрированные (со смещением). Второй вариант более мобильный, им можно пристыковаться в любых условиях.

Нормативы рекомендуют диаметр фановых стояков 110 мм. Такие параметры одинаково подходят для продукции из чугуна и пластика. Производят трубы диаметром от 90 до 225 мм, при этом длина готовых изделий с раструбом составляет 2, 3, 5, 6 метров.

Виды изделий по материалу:

  • Металлические. Традиционно изготавливают из чугуна. Прочный и долговечный элемент стоит недорого. Недостатки в большом весе и недостаточной пластичности.
  • Пластиковые. Вытесняют чугунные трубы из-за простоты установки и обработки. Легкие недорогие изделия практичнее, на внутренней поверхности почти не накапливаются отложения.

Критерии выбора

Если канализация сделана чугунными трубами, вентиляционный стояк логично выполнить из аналогичного материала. В пластиковой системе водоотведения аэрационный воздуховод делают из ПВХ. Так легче подобрать герметик при стыковке, который бы подходил обоим материалам.

При проектировании учитывают разные факторы:

  • этажность строения;
  • количество сантехприборов;
  • диаметр отводной канализации и материал.

Назначение фанового стояка

Фановый стояк – это труба, которая соединяет основной стояк канализации с зоной открытого воздуха, тем самым обеспечивая свободную циркуляцию воздушных масс в системе. Главная задача устройства – защита дома от неприятных сточных запахов. Чтобы понять, как работает фановый стояк, следует рассмотреть некоторые принципы функционирования канализации и наиболее частые причины появления зловоний из трубопровода. У всех сантехнических приборов есть своя отводящая труба – сифон, в котором всегда находится небольшое количество сливной воды. Именно она выступает в качестве гидрозатвора – не дает запахам выйти из канализации. Дополнительно свою лепту в дело вносит обратный клапан – он блокирует обратное движение канализационных стоков и не пропускает испарения из трубопровода.


Фановый стояк в частном доме

Но при залповом резком сбросе канализационного стока в трубах создается разряжение, которое влечет за собой дестабилизацию давления в системе и воздушные удары. Возникает необходимость воздушной компенсации – ее и обеспечивает фановый стояк: благодаря ему атмосферный воздух попадает в канализацию и давление выравнивается. Как результат – при любом сбросе стоков система продолжает правильно функционировать, не давая запахам выйти из труб.

Специалисты утверждают, что фановый стояк желательно устанавливать в каждом доме, дабы застраховать себя от неприятных ситуаций. Кроме того, есть несколько ситуаций, когда стояк не просто рекомендуем, а обязателен:

  1. Если здание имеет больше двух этажей.
  2. Если диаметр основного канализационного стояка 50 мм.
  3. Если в доме используется автономная канализационная система – септик или выгребная яма

Диаметр

Особых требований к расчету диаметра фановых труб нет, так для многоквартирных жилых зданий он должен быть равным диаметру самого канализационного стояка. А вот для индивидуального строительства допускается использовать трубы с вдвое меньшим диаметром по сравнению с основным стояком, так по фановой части трубопровода будет проходить только воздух, а он имеет в разы меньшую плотность, чем сливаемая вода в нижней части канализационной сети.

Фановая труба 50 мм хорошо подойдет для канализации индивидуального частного дома

В основном, при строительстве индивидуального жилого дома для расчета отдельной ветки канализации, которая имеет в своем составе мойку с трубой диаметром 50 мм, сливной бачок с отверстием в 70 мм, основную трубу от унитаза в 100 мм и общий стояк, также в 100 мм, используют фановую трубу диаметром всего в 50 мм. Практика показывает, что этого диаметра вполне достаточно для поддержания постоянного давления и осуществления постоянной вентиляции канализационной системы.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу, поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

  • Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
  • При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
  • Расстояние от окон до фановой трубы не должно быть менее 4 м.
  • Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
  • Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
