Теплый пол от полотенцесушителя

Способы совмещения

Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.

Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:

• к централизованному отоплению – это крайне редкий вариант;
• к магистральному стояку;
• к рециркуляционному ответвлению горячего водоснабжения.

Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.

Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.

Параллельное подключение

Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.

Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.

Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.

Последовательное

Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.

Схема установки теплого пола от полотенцесушителя

Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.

Схема с теплообменником

Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.

Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.

Виды полотенцесушителей

Подключаемые к трубопроводной магистрали полотенцесушители делятся на три основные категории:

• Водяные. Основной вид во всех многоквартирных и частных домах, работают по принципу циркуляции через полотенцесушитель воды, представляют собой отрезок изогнутой трубы различной формы или лесенку с нарезанной резьбой на выходных патрубках. В домах старой постройки элемент нередко подключали к трубам отопления и он функционировал только в отопительный сезон, в современных жилых многоэтажках полотенцесушитель подсоединяют к трубопроводу горячего водоснабжения.
• Электрические. Прибор представляет собой обычный автономный нагревательный элемент, не связанный с водой, его можно устанавливать в любом месте квартиры: в ванной, на кухне, в лоджии. Хотя данное приспособление является современной разработкой, все же его использование в домашнем хозяйстве ограничено из-за высокого энергопотребления и дополнительных финансовых расходов на оплату электричества.
• Комбинированные. Подобные модели совмещают водяное и электрическое нагревание полотенцесушителя, что очень удобно при подсоединении его к отопительной системе. В этом случае в отопительный сезон полотенцесушитель функционирует за счет проходящей по нему горячей воды, а при отключении отопления нагрев происходит за счет электроэнергии. Применение этого варианта пользуется меньшей популярностью в связи с более высокой стоимостью.

Рис. 3 Электрический змеевик – модификации

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

Теплоотражающая подложка

Когда речь идет о том, как делать теплый пол от отопления, не стоит забывать о дополнительных мерах защиты от потерь выделяемой системой тепловой энергии. На полы необходимо устилать теплоотражающие материалы. Лучше всего использовать фольгированные материалы с толщиной не менее 2 миллиметров.Такая подложка под теплый пол увеличит эффективность обогрева.

Укладка осуществляется внахлест с фиксацией заступов при помощи строительного скотча. Его же можно проклеивать по контуру помещения с целью создания буфера, если поверхностная стяжка будет излишне перегреваться. Под слой материала-отражателя можно укладывать дополнительную гидроизоляцию, чтобы минимизировать риск попадания влаги из грунта в перекрытия.

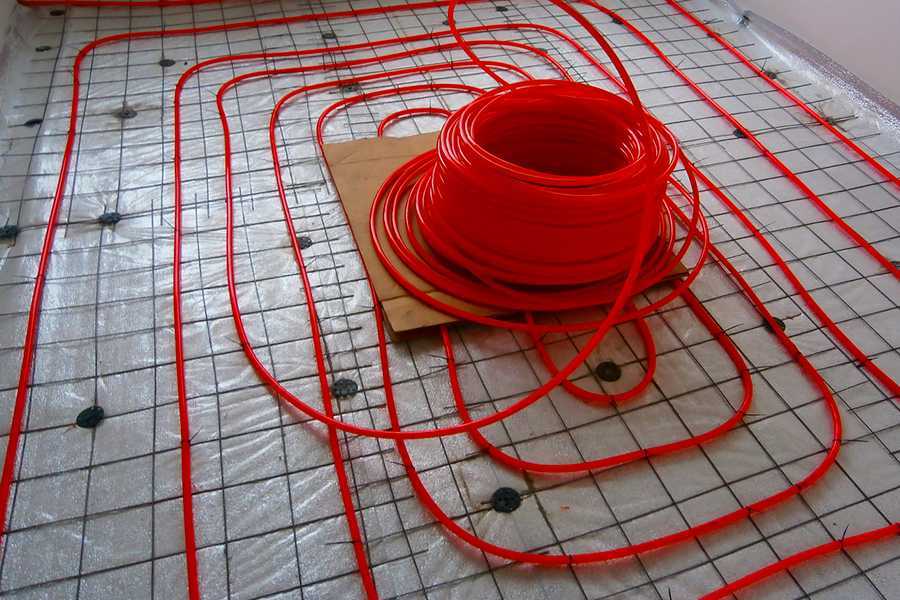

Шаг между полосами 20-22 сантиметра(при толщине поверхностной стяжки в 8-10 сантиметров). Кронштейны рекомендуется монтировать по заранее отмеченной схеме укладки.

Расстояние между креплениями может быть до полуметра, а на изгибающихся участках следует его сократить до 10-15 сантиметров, чтобы максимально прочно зафиксировать трубу.

Также существует две основных причины для использования металлопластика:

1. Полиэтиленовая труба должна быть заполнена, чтобы при заливании стяжки выдержать создаваемую нагрузку. Прочности металлопластика хватает, чтобы не делать этого.
2. Стоимость металлопластика значительно меньше, что позволяет сэкономить денежные средства, но не потерять в мощности обогрева.

Избежать заламывания пластика на особо крутых поворотах можно, если надевать на трубу пружину из стали с длиной в 20-25 сантиметров и внутренним диаметром 1,8 сантиметра. Это обеспечит плавность на местах сгиба и сохранит трубу целостной.

Если теплый пол состоит из нескольких линий укладки, то каждая подключается к трубе подачи теплоносителя через гребенку (ненужные выходы просто закрываются заглушками)

Также очень важно дополнить гребенку клапаном Маевского, чтобы осуществлять спуск воздуха из труб

Параллельное включение

Такой вариант подключения можно выполнить при помощи тройников. Трубка, которая идет к напольной системе, подключается при помощи крана. Обязательно нужно устанавливать вентиль, который позволяет регулировать расход теплоносителя. У такого варианта подключения имеется один недостаток – вероятность того, что через систему будет проходить недостаточный объем жидкости, крайне велика.

Это происходит по причине того, что сопротивление контура оказывается выше, нежели у полотенцесушителя. Чтобы обеспечить полноценную циркуляцию воды, необходимо существенно ограничить расход полотенцесушителя. Для этого нужно прикрывать входной или выходной вентили. Вот только такие действия могут сказаться на общем напоре в доме.

Неплохое решение – это установка циркуляционного насоса низкой мощности (хватит 50 Вт). С его помощью вся система сможет наполняться теплоносителем. Только придется затрачиваться на электроэнергию.

Особенности эксплуатации

Специалисты признают врезку к полотенцесушителю малонадежным способом обеспечения дополнительного отопления в ванной комнате. Это сложная конструкция, и полноценность ее эксплуатации полностью зависит от грамотности монтажа. К тому же если подача горячей воды осуществляется с перебоями, полы будут периодически холодными, что неприятно, учитывая потраченные на модернизацию деньги и силы.

Если теплоноситель подается в трубопровод под слабым давлением, его производительность оставляет желать лучшего из-за быстрого остывания воды.

Нельзя забывать и об аварийных ситуациях: в случае повреждения контура велик риск затопления квартиры снизу. Чтобы восстановить систему, придется демонтировать чистовое напольное покрытие и бетонную стяжку.

Особенности конструкции

Водяной теплый пол — это трубопровод, уложенный так, чтобы его изгибы равномерно располагались по всей площади помещения. Если оно велико, делают несколько отрезков (петель), каждая из которых находится на определенной части площади. Это позволяет сохранять температуру теплоносителя — при прохождении короткой петли он остывает меньше. Количество петель зависит от размеров помещения. Чем их больше, тем меньше потери тепловой энергии.

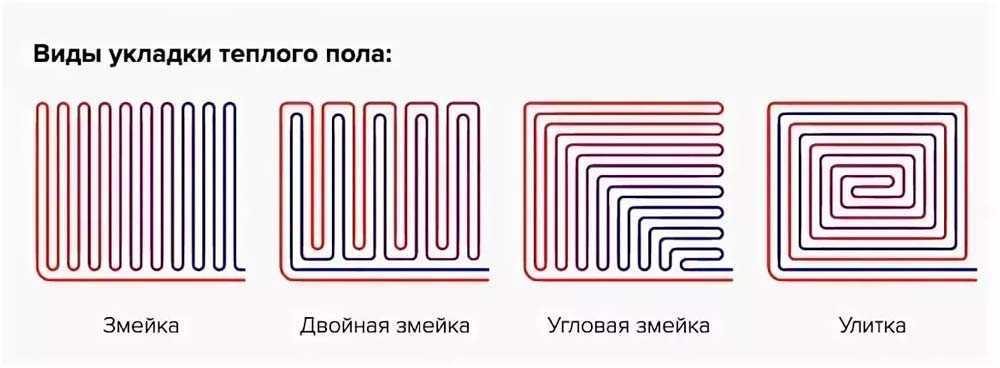

Петли теплого пола укладывают на пол разными способами. Это могут быть змейка, спираль, одиночные или двойные варианты.

Чем равномернее распределены трубы, тем качественнее и комфортнее будет обогрев. Каждая петля подключается к системе подачи и отведения воды, то есть к прямой и обратной линии водоснабжения. При этом, напрямую присоединить теплый пол к полотенцесушителю нельзя, это не позволит регулировать его температуру или отключать некоторые петли при необходимости.

Для сборки используются полиэтиленовые трубки диаметром 22-25 мм. Их укладывают в цементную стяжку и закрывают кафельной плиткой. В результате получается максимально эффективная система, практически без потерь тепловой энергии. При заливке стяжки необходимо иметь полностью собранные и подключенные петли, так как трубки в момент подачи бетона должны находиться под рабочим давлением теплоносителя.

Монтаж водяного теплого пола — самая ответственная процедура, так как любой ремонт системы предполагает разрушение стяжки и замену трубки. По степени сложности эта процедура значительно опережает первичную сборку, потому, работу надо выполнять максимально качественно и тщательно.

Регулировка температуры

Регулировку температуры производят путем изменения подачи теплоносителя в петли. Пустить воду напрямую нельзя — в помещении станет невыносимо жарко. Рабочая температура теплого пола редко бывает выше 35 °С (обычно, около 26 °С). Поэтому, для регулировки к горячему прямому потоку подмешивают остывшую обратку.

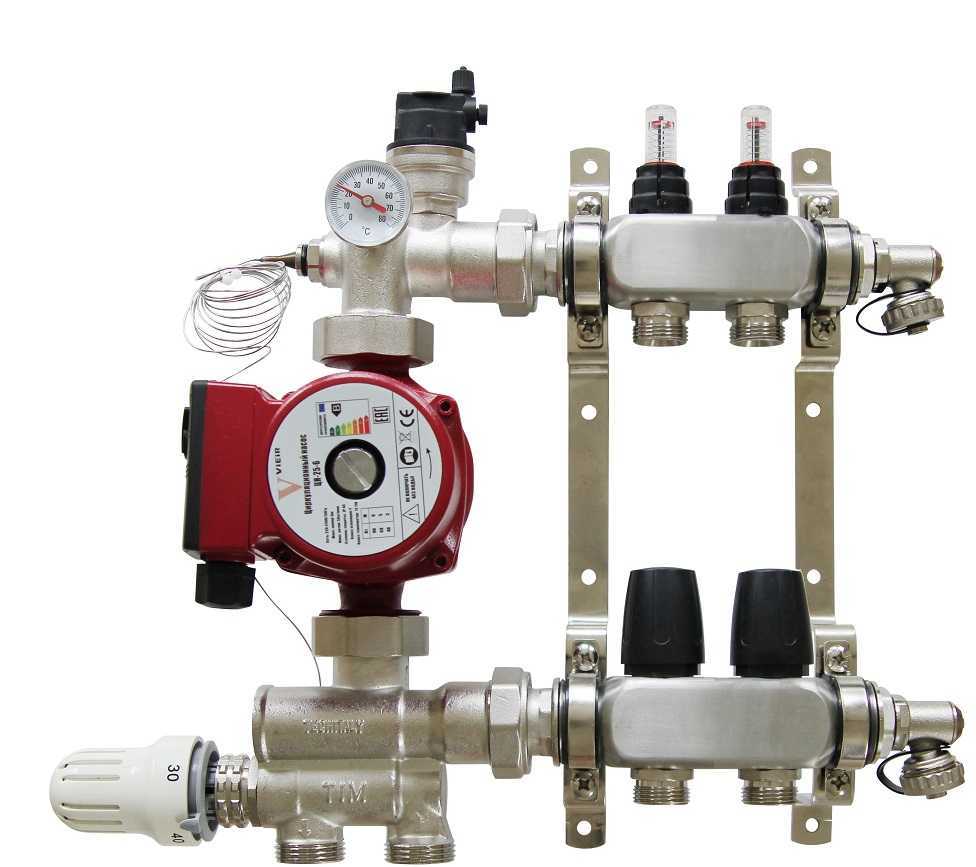

Для этого используют узел смешивания, в котором происходит подготовка теплоносителя с заданными параметрами. Этот метод позволяет исключить остывание полотенцесушителя, так как отбор горячей воды незначителен.

В коллектор поступает уже готовая жидкость, но и здесь можно настроить температуру путем отключения некоторых петель. Это делается с помощью регулировочных кранов на каждом выводе коллектора. Отключая петлю на линии подачи, надо также перекрыть ее и на обратке.

Для более точного контроля используют датчик температуры и термостат, способный автоматически изменять соотношение прямого и обратного потоков.

Настраивать температуру теплоносителя таким способом просто и удобно, но потребуется установка блока управления — специального прибора, позволяющего программировать работу системы и обладающего большим набором функций. Некоторые модели поддерживают управление с помощью смартфона, когда владелец может регулировать режим обогрева из другой страны или даже части света.

Ремонт и обслуживание

Если монтаж водяного теплого пола выполнен качественно и без нарушений технологии, обслуживание и ремонт практически не требуются. Однако, возможны любые случайности. Поэтому, при возникновении признаков протечки или прекращении работы каких-либо петель, необходимо перекрыть систему и определить проблемный участок.

Иногда причиной неполадок становится настроечный кран на коллекторе. Его меняют и продолжают эксплуатацию системы. Однако, если проблема кроется в самих петлях, придется разбивать стяжку и менять трубки. Это трудоемкая и дорогая процедура, поэтому, надо изначально принять все меры для исключения подобных ситуаций.

Схема подключения тёплого пола к полотенцесушителю

От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.

При подпитывании сушилки от отопления пол греется лишь в отопительный период

Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75

Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.

Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.

Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

• параллельная;
• последовательная;
• путём обустройства теплообменника.

При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.

Параллельное подключение

Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.

Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.

Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.

Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.

Последовательное подключение

Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.

Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.

Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.

Подключение через теплообменник

Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.

Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.

Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.

Смотреть подробное видео с описаниями всех трех способов подключения!

Как подключить теплый пол к системе отопления

Watch this video on YouTube

Варианты

Несмотря на незаконность данной процедуры, народный опыт располагает различными методиками укладки тёплого пола от полотенцесушителя:

1. Для присоединения можно использовать последовательное подключение, подробная схема которого обязательно имеется на строительных форумах. Для того, чтобы оградить такой пол от перегрева, используется фольгированный пенофол, который укладывается двумя слоями, под конструкцией, и над ней. Также можно задействовать термоизоляционную сухую смесь для стяжки пола. Снизить температуру поможет использование трубы из материала с меньшей теплопроводимостью. Проще говоря, подойдёт любой способ, который поможет физически изолировать теплоноситель от поверхности.
2. Нередко в ход идёт схема параллельного подключения. При маленькой площади допустимо задействовать количественную регулировку подачи теплоносителя с помощью специального клапана, который имеет термостатирующую головку. Тут понадобится только один слой пенофола.
3. Самым правильным и экономически целесообразным считается устройство насосного узла с термосмесительным клапаном. Такой способ подходит для помещения с любой площадью и в этом основной его плюс. Конечно, понадобится детальная схема и качественный проект, иначе есть риск наделать крайне неприятных ошибок.
4. Еще один альтернативный способ – устройство так называемой гидрострелки. Это коротко-замкнутый гидравлический узел, который представляет из себя кусок трубы размером 2х2. Он изготавливается из нержавеющей стали или оцинковки.

Система теплого пола от полотенцесушителя

Это все основные методики установки системы тёплого пола с помощью такого прибора, как полотенцесушитель.

И всё-таки, для тех, кто обитает в многоэтажке и желает обогреть в ванной пару-тройку квадратных метров пола, лучше обратиться к специалистам, чем испытывать судьбу. Ведь качественная, а главное – профессионально выполненная система тёплого пола позволит устранить проблему недостаточного обогрева помещения раз и навсегда, и к тому же сэкономит массу нервов и времени.

Вопрос задал: jok

Раз уж мы все про теплый пол, то может заодно подскажете и такое: хотел себе в контур теплого пола в ванной подключить полотенцесушитель (специально выводил кусок трубы из стяжки возле стены), но сейчас в сомнениях – неясно как стыковать его с контуром – паять пластик с резьбами что-ли.. да и один монтажник сказал что не рекомендует, мол неизвестно как это на контуре отразиться, хотя по-логике насосу все равно куда воду качать.. развейте мои сомнения, после Ваших советов я успокаиваюсь )))

Последовательность выполнения работ

В первую очередь вам нужно полностью снять старое напольное покрытие. Вам потребуется оголить основание из бетона. Затем очищаете поверхность, гидроизолируете и выравниваете ее. Обязательно нужно выполнить теплоизоляцию, чтобы не прогревать помещение под вами. Давайте рассмотрим, как сделать теплый пол в ванной от полотенцесушителя. Для этого выполняются такие манипуляции:

1. Специфика монтажа зависит от того, какие используются материалы. Трубы из полипропилена, например, соединяются фитингами. Металлопластиковые необходимо выбирать и покупать такими, чтобы при укладке выполнять как можно меньшее количество соединений. Трубы из нержавеющей стали или меди нужно монтировать при помощи уголков из аналогичных материалов.
2. Фиксацию элементов нужно выполнить на основании при помощи хомутов.
3. При помощи соединительных муфт выполняется врезка контура в систему. Главное – не допускать резких поворотов трубок.

1. Производится монтаж армирующей сетки, которая увеличит прочность бетонной стяжки.
2. По всему периметру стен приклеиваете демпферную ленту. Она позволит избежать растрескивания цементной основы при высыхании.

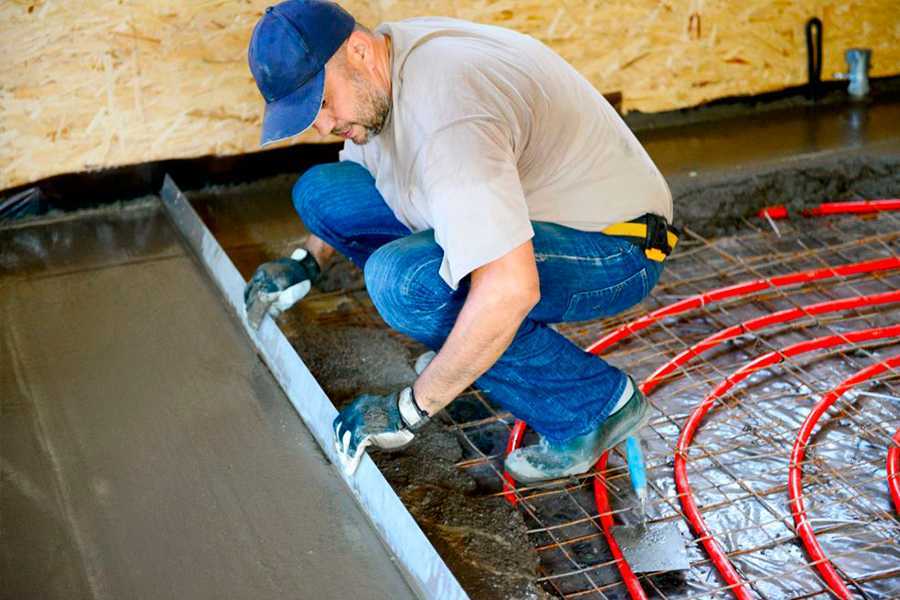

3. Устанавливаете маяки и заливаете бетонную смесь. Высыхание будет длиться достаточно долго – в зависимости от того, какая толщина слоя. В среднем длится этот процесс около двух недель.

Рекомендуется при сушке покрытия смачивать его водой – это позволит избежать пересыхания. После того как контур будет подключен к полотенцесушителю, нужно систему протестировать и установить финишное покрытие. Это может быть кафель, линолеум, наливной пол.

Как сделать теплый пол в ванной от полотенцесушителя

Избежать неприятностей при эксплуатации, на подготовительном этапе монтажа главное правильно выбрать материалы. Теплый пол от полотенцесушителя в квартире монтируется с помощью металлопластиковых труб. Этот материал способен выдержать резкий скачек давления в системе, не реагирует на повышение температуры.

Для резьбовой врезки применяются усиленные фитинги. Идеальным среди специалистов считается схема теплого пола в ванной от полотенцесушителя, в которой каждый узел можно автономно отключить или регулировать поток воды с помощью байпаса.

1. Первый этап работы – врезки в стояк. Краны устанавливают с помощью накидных гаек. На стойке устанавливается регулировочный кран, запорные краны эффективней, если они имеют шаровую конструкцию.
2. Перед укладкой труб необходимо подготовить подложку. Стандартно применяется вспененный материал с отражающим слоем. Таки образом все тепло будет уходить в помещение, а не в пол.
3. При укладке труб стоит придерживаться шага 15 см. При меньшем витке пол и помещение будут недостаточно прогреваться. При более частых витках слишком большое давление внутри системы может привести к аварийным ситуациям.
4. Теперь осталось только подключить трубы теплого водяного пола от полотенцесушителя к системе. Делать это лучше при помощи соединительных муфт, избегая угловых соединений. Они увеличивают давление при циркуляции носителя.

Как можно убедится, ничего сложного в этой схеме нет. Но если человек не является специалистом и не имеет достаточно опыта, он может ошибиться в расчетах или в качестве материалов. В этом случае теплый пол принесет больше проблем, чем пользы.

Есть еще один щекотливый вопрос – законность теплого пола от полотенцесушителя. Если в результате неправильного монтажа произойдет авария и будут затоплены соседи, соответствующие органы узнают, что в квартире установлена система, это может обернуться неприятностями. Чтобы избежать подобных ситуаций, лучше доверить монтаж профессионалам.

Устройство и принцип работы

К теплому полу в ванной не предъявляется такое требование, как равномерный прогрев воздуха в помещении, важно лишь, чтобы его поверхность всегда была комфортной температуры и сухой, чтобы капли и брызги быстро исчезали. Это самая влажная зона в квартире, если отопления от полотенцесушителя не достаточно, здесь появляются грибки и плесень, затхлый запах

Система теплых полов поможет создать оптимальный микроклимат, избавит от лишней влаги. Она может базироваться на электрической или водяной схеме. Последняя вариация имеет в основе металлопластиковые или пластиковые трубы, заключенные в стяжку, по ним перемещается нагретый теплоноситель. Это экономичное решение, но оно характеризуется сложным монтажом.

Электрический теплый пол даже в ванной абсолютно безопасен, все его функциональные компоненты надежно изолируются в подпольном «пироге». Питание в этом случае подводится с помощью кабеля. Существует его модернизированная вариация – инфракрасный пленочный пол: при его обустройстве не понадобится стяжка, есть возможность регулирования температурного режима, монтаж выполняется непосредственно под декоративное покрытие.

В тандеме с полотенцесушителем принято обустраивать именно водяную систему, так как здесь нет потребления электроэнергии, нагретый теплоноситель подается непосредственно из системы горячего водоснабжения.
