Монтаж канальных кондиционеров

Планирование канальной системы кондиционирования

Перед началом планирования, нужно понимать, что канальная система состоит из двух подсистем: по одной — приточной — охлаждённый воздух распространяется в помещения, по другой — вытяжной — нагретый воздух из помещений доставляется к кондиционеру. На приточных воздуховодах устанавливаются диффузоры, на вытяжных — решётки.

Проектируя систему кондиционирования, необходимо учитывать следующее:

МД - 1

И диффузоры, и решётки должны располагаться сверху — на потолке или в верхней части стены, но при этом они должны находиться на противоположных сторонах помещения.
Воздуховоды следует располагать за подшивным потолком и внутри перегородок.
Каждый воздуховод следует прокладывать так, чтобы он имел как можно меньше поворотов — они увеличивают аэродинамическое сопротивление.

Оптимальная форма сечения воздуховода — круг. В прямоугольном канале воздух по углам образует завихрения, что приводит к увеличению аэродинамического сопротивления. Однако, прямоугольные воздуховоды, даже квадратные, при той же площади поперечного сечения имеют меньшую высоту, поэтому в помещении с невысокими потолками они являются более предпочтительными.

Наименьшее сопротивление потоку воздуха оказывают воздуховоды из пластика и оцинкованной стали

Последние являются негорючими, что важно для помещений с высокой степенью пожаробезопасности. Но при желании воздуховод можно изготовить самостоятельно даже из картона

С этой же целью часто используют фанеру. Проще всего монтировать гибкие гофрированные воздуховоды, но применять их рекомендуется только в самом крайнем случае. На длинных участках они провисают, а в местах крепления — пережимаются, так что аэродинамическое сопротивление трассы в итоге сильно увеличивается.

Диффузоры и решётки следует подбирать так, чтобы при максимальной подаче охлаждённого воздуха его скорость в них не превышала 2 м/с. В противном случае воздушный поток будет производить хорошо заметный шум. Если диаметр или форма воздуховода не позволяет применить тот диффузор, который вам кажется подходящим, воспользуйтесь специальным адаптером.

В местах разветвлений на линиях с меньшим аэродинамическим сопротивлением следует устанавливать диафрагмы, при помощи которых площадь их сечения можно частично перекрывать. Такая регулировка даст возможность сбалансировать систему. Без неё почти весь воздух будет устремляться в канал с наименьшим сопротивлением.

При значительной продолжительности воздуховодов необходимо предусмотреть ревизионные лючки для удаления пыли.
В обшивке подвесного потолка и перегородок необходимо предусмотреть легкосъёмные элементы, демонтировав которые можно получить доступ к диафрагмам и ревизионным лючкам в воздуховодах.

Чтобы избежать образования конденсата, приточные воздуховоды снаружи необходимо обмотать теплоизоляционным материалом.

Принцип действия кондиционера

Канальное оборудование работает так же, как и любой другой прибор для кондиционирования. В качестве основы выступает тепловой насос. В нём есть так называемый хладагент. Это особый газ. Также здесь имеются объединённые трубками радиаторы в количестве 2 штук. Они создают замкнутый контур. Наконец, в составе имеется компрессор. Он принуждает газ совершать циркуляцию по кругу. Тепло перекачивается посредством последовательного сжатия и расширения описанного газа.

В наружном радиаторе можно обнаружить сжатие, одновременно с этим увеличивается температура газа. Отмечается разность температур с наружным воздухом, из-за чего возникает теплообмен. Хладагент передает сосредоточенную в нём тепловую энергию. Она накапливается в результате взаимодействии с воздухом в комнате.

Благодаря монтажу наружного радиатора на улице, увеличивается давление в области дросселя. Это особое устройство, которое дозированно пропускает газ. Получается, что хладагент нагнетается компрессором и накапливается, после чего наблюдается его значительное сжатие. Продолговатая тонкая трубка, которая носит название капилляра, представляет из себя максимально простой вариант дросселя.

После остывания газ конденсируется, то есть переходит в жидкое состояние. При конденсации газ становится источником значительного количества тепла. Его образуется больше, чем при остывании, и по этой причине эффективность теплонасоса существенно увеличивается. Поэтому наружный теплообменник называется конденсатором. Минуя дроссель, жидкий хладагент постепенно перемещается во внутренний радиатор, который локализован во внутреннем блоке. Здесь отмечается низкое давление, поэтому жидкость подвержена испарению. Фактически она превращается в газ. Соответственно, испарителем принято называть внутренний радиатор.

Объем внутреннего радиатора занимает незначительное количество газа. Соответственно, наблюдается его расширение. По этой же причине сильно остывает хладагент. Его нагревание происходит от внутреннего воздуха, так как тут тоже присутствует обдув. Взяв определенное количество тепла, газ идет в компрессор. Далее система нагнетает воздух в этот наружный радиатор, а потом цикл повторяется.

В современных моделях кондиционеров присутствует возможность изменения потока хладагента. Это позволяет придать наружному радиатору функцию испарителя и, наоборот, превратить внутренний блок в конденсатор. Одновременно с этим тепловой насос перемещает тепло в обратном направлении, то есть кондиционер работает на отопление. Наблюдается парадоксальный эффект. Человек получает тепло от холодного наружного воздуха. Безусловно, для этого понадобится электроэнергия для работы компрессора, однако в соотношении это выглядит не как 1 к 1, как это бывает с электрообогревателями типа ТЭН.

Здесь пропорции составляют 1 к 4. То есть на каждый киловатт электроэнергии, который потребляется пользователем, ему удается получить примерно 4 кВт тепла. Получается, что такое соотношение становится менее выгодным по мере понижения наружной температуры. Так продолжается, пока кондиционер вовсе не будет работать с желаемой эффективностью. Использовать прибор в режиме отопления можно только тогда, когда показатели наружного воздуха находятся на рекомендованных фирмой производителем уровнях.

https://youtube.com/watch?v=YAukRu8_Q3Q

Канальный кондиционер и приточная установка. Как жить вместе?

Часто у рядовых пользователей климатической техникой возникает вопрос: «Канальный кондиционер и приточная установка- это одно и тоже или совсем разные вещи?» Вопрос возник не случайно и требует тщательного разбирательства.

Начнём с определений

Определение №1:

Приточная установка — это набор технических устройств, обеспечивающий приток воздуха с улицы в помещение.

Как правило, в состав «Приточной установки» входят следующие основные элементы:

  • Вентилятор (обеспечивает механическое перемещение воздуха с улицы в помещение);
  • Фильтр (обеспечивает механическую очистку воздуха от пыли и пуха);
  • Нагреватель и/или Охладитель воздуха (обеспечивает воздуха нагрев подаваемого воздуха до комнатной температуры в зимнее время и/или Охлаждение воздуха в жаркое время года).

Без какого-либо из этих обязательных элементов приточная установка перестаёт быть самостоятельным устройством, а превращается лишь в отдельный вентилятор или отдельный воздухонагреватель.

Определение №2:

Канальный кондиционер — это набор технических устройств, обеспечивающий изменение физических параметров воздуха (температура и влажность) при прохождении через себя, при этом сама установка располагается в самом вентиляционном канале (без выделения отдельного помещения для размещения).

Как правило, в состав «Канального кондиционера» входят следующие основные элементы:

  • Вентилятор (обеспечивает механическое перемещение воздуха через установку);
  • Фильтр (обеспечивает механическую очистку воздуха от пыли и пуха);
  • Нагреватель и/или Охладитель воздуха (обеспечивает нагрев и/или охлаждение перемещаемого воздуха до нужной температуры).

Согласно эти определениям две установки с разными наименованиями могут иметь совершенно одинаковый состав и внешний вид.

Разница кроется в психологических ПРИВЫЧКАХ применять первое определение для установок подачи воздуха в помещения, а второе определение для установок работающих внутри помещения по рециркуляционному контуру (то есть воздух забирается из помещения и в него же возвращается после нагрева или охлаждения).

Таким образом в России считают, что приточные установки нужны для подачи и нагрева воздуха в зимнее время, а кондиционеры (канальные, настенные или кассетные) нужны для охлаждение помещений в жаркое летнее время.

«Приточные установки» и « рециркуляционные кондиционеры» являются взаимодополняющими устройствами для достижения общей цели: создать комфортные условия для людей в помещении.

Для офисов с плотным заселением обязательными являются обе системы. При этом режим работы у них будет независимым, как по времени суток , так и по временам года.

Вентиляция (приток свежего воздуха) от приточной установки работает всегда, когда в помещении работают люди.

Рециркуляционные кондиционеры ( охладители) работают чаще в жаркое время года, когда во внутреннем помещении присутствующие теплоизбытки от электрооборудования повышают температуру воздуха выше комфортных или допустимых значений.

В крупных офисах типа «опенспейс» потребность в охлаждении (кондиционировании) даже в холодной России стала иметь круглогодичный режим. Так что теперь необходимо для крупных офисных зданий предусматривать круглогодичный режим работы систем охлаждения, даже в зимнее время с отрицательными уличными температурами. Для чего нужно предусматривать отдельно систему «Кондиционеры/Охлаждение» и отдельно систему «Приточная установка/Вентиляция».

Преимущества

Обеспечение притока свежего воздуха

Подача воздушного потока снаружи осуществляется в любое время года. Встроенный калорифер управляется автоматически электронным устройством, поэтому даже в морозные дни температура в помещении будет комфортной.

Грамотное инженерное решение позволило создать оборудование, которое способно эффективно работать даже при достаточно низких температурных пределах.

Высококачественная очистка воздуха

Как правило, квартиры и офисы расположены в центральной части городов, рядом с оживленными трассами. В этой связи воздух, поступающий в помещения, не очень чистый, и ему требуется тщательная очистка.

Сплит-системы оборудованы очистительными фильтрами (EU-3), которые служат довольно продолжительный период. Устройства проводят качественную фильтрацию воздушных масс, и поступающий в помещения воздух в результате оказывается чистым и свежим.

Одновременное кондиционирование и вентилирование

Подача сплит-системой свежего и очищенного воздуха осуществляется в несколько комнат. Специалисты компании, занимающейся реализацией систем кондиционирования воздуха, подбирают способы монтажа и мощность оборудования строго индивидуально, для каждого отдельного дома, квартиры или офиса. Такой подход к установке системы позволяет создать оптимальные условия комфорта.

Простое управление

Наличие мощного микропроцессора позволяет качественно и своевременно корректировать работу калориферов, наружного и внутреннего блоков сплит-системы. Устройство проводит оперативный анализ температуры снаружи помещений и сравнивает результат с параметрами, заданными на пульте управления.

Умная система способна самостоятельно справляться с выбором оптимального режима работы всех составляющих устройств кондиционера. Свежий воздух проходит процесс подогрева или охлаждения, его поток поступает в помещения с определенной силой — все зависит от поставленной пользователем задачи.

Сниженный уровень шума

Внутреннее оборудование системы устанавливается в пространстве потолочной конструкции помещения. При монтаже блока и трубопроводов используются специальные шумоизоляционные материалы, при помощи которых достигается существенное снижение уровня шума, поэтому звуки и вибрация становятся практически не слышны.

Два в одном – кондиционер и вентиляция

В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.

Каковы же принципы работы?

Внутренний блок

Сплит-система нуждается в двух основных блоках:

  • Внутренний;
  • Наружный.

Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.

Где будет лучше разместить модули?

Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.

Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.

Наружный блок

Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.

Микропроцессорное управление

Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.

Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.

Преимущества системы

В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:

  1. Свежий воздух в любое время года;
  2. Качественная очистка воздуха;
  3. Работа в режиме кондиционирования и вентилирования;
  4. Легкость в управлении;
  5. Тихая работа оборудования.

Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.

Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.

Сплит-система

Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.

Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.

Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Для подачи воздуха в комнаты я использовал камеры статического давления Systemair ODEN-1-300×100.

Мне нужно на каждую комнату от 120 до 250 (м3/ч) — это от 33 до 70 (л/с) конвертер единиц измерения.

По installation instructions на камеру статического давления, для меня подходит размер 100 мм на 300 мм — поток для него около 74 (л/с) при разнице давлений 22 Pa или 52 (л/с) при разнице давлений 11 Pa.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми «шапочками». Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Основные преимущества работы сплит-системы с приточной вентиляцией

1. Свежий воздух — круглый год

Одно из основных преимуществ системы кондиционирования и вентиляции воздуха — стабильная подача свежего воздуха в любое время года. Благодаря системе встроенных калориферов с электронным управлением зимой свежий приточный воздух подогревается до нужной Вам температуры. Уникальное инженерное решение позволяет эффективно работать оборудованию при низких отрицательных температурах.

2. Тщательная очистка воздуха

Если Вы живете или работаете в центре города или рядом с оживленной дорогой, то возникает проблема очистки поступающего с улицы воздуха, Кондиционеры укомплектованы многоразовыми фильтрами класса (EU-3). Эти фильтры позволяют проводить очистку поступающего воздуха. Кроме того, фильтры легко очищаются и служат длительное время. Круглый год в Ваше помещение поступает чистый, свежий воздух.

3. Одновременная работа

Оборудование системы кондиционирования и вентиляции воздуха позволяет кондиционировать и подавать свежий воздух одновременно в несколько комнат, Наши инженеры тщательно изучат Ваши помещения и подберут систему, которая сможет не только создать комфортный климат, но и обеспечить подачу необходимого количества свежего воздуха для каждого человека.

4. Простота управления

Мощный микропроцессор управляет работой калорифера, внешнего и внутреннего блоков кондиционера. Он анализирует температуру на улице, в помещении и заданную Вами на пульте управления. После этого система сама выбирает оптимальный режим работы всех блоков. Свежий воздух автоматически подогревается или охлаждается. Вы всего лишь задаете на пульте управления скорость вращения вентилятора и желаемую температуру в помещении. Остальное за Вас делает автоматика.

5. Низкий уровень шума

Кондиционер устанавливается на стене (настенный кондиционер), либо за подвесным потолком или в коробе (канальный кондиционер) в жилых и офисных помещениях. Бесшумная работа канального блока достигается применением специально подобранных материалов, которые поглощают звук и вибрацию, Кроме того, при монтаже системы используются специальные звукоизолированные воздуховоды.

Подмес осуществляется с помощью внешнего блока, соединяемого с внутренним блоком гибким шлангом. Подаваемый воздух фильтруется.

Как можно использовать тепловентилятор

Предназначение тепловентиляторов аналогично назначению калориферов — тот же нагрев воздушных масс. Разница между устройствами заключается в особенностях конструкции и работы. Калориферы могут работать в качестве отдельных устройств в активных или пассивных вентиляционных коммуникациях.

Тепловентилятор состоит из нагревательных элементов (тэнов) или теплообменника, работающих в паре с вентилятором. При этом всё расположено в одном корпусе. Устройство создаёт принудительную циркуляцию воздушного потока в пределах закрытого пространства и рассчитано на обогрев небольшого помещения.

Настенный керамический тепловентилятор

Варианты применения тепловентиляторов:

  • в качестве основного источника тепла при отсутствии центрального отопления;
  • как дополнительный источник тепла к основной системе отопления;
  • для быстрого нагрева воздуха в небольшом помещении;
  • в качестве временного или мобильного источника тепла;
  • летом тепловентилятор может быть использован в роли обычного вентилятора, если в нём предусмотрено отключение нагревательных элементов.

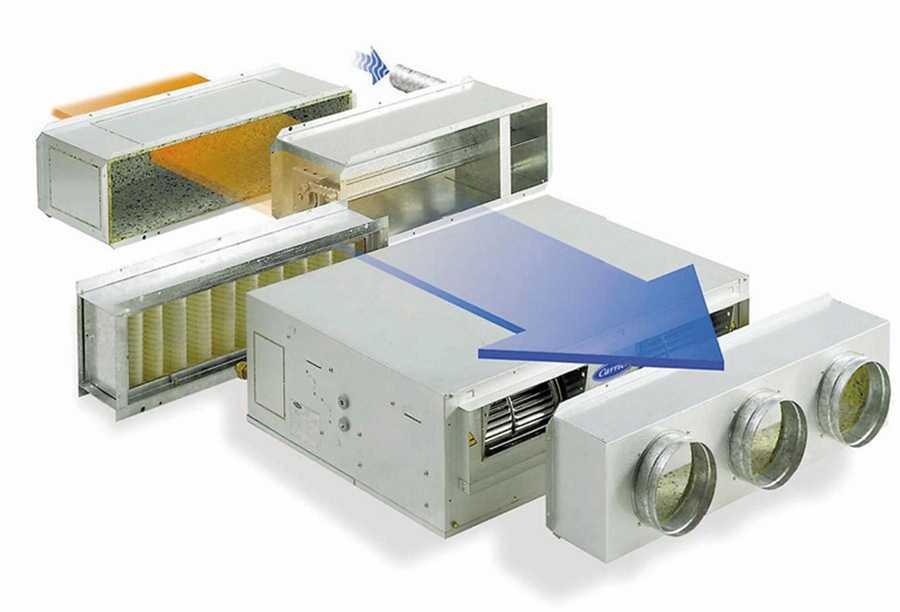

Канальный кондиционер с притоком свежего воздуха

Данное устройство кондиционирования предусматривает подключение приточного устройства. Канальный кондиционер с притоком свежего воздуха не заменяет полноценную вентиляционную систему строения. Но приток воздушных масс способен освежить рециркулируемый поток, дополняя, улучшая вентилирование объемных площадей, зданий.

Структура устройства:

  • корпус + шумо-, теплоизоляция
  • вентилятор
  • колорифер
  • система автоматики
  • фильтр
  • датчик состояния фильтра
  • клапан входного проема.

Приточную установку монтируют воздуховодом, врезаемым впоследствии внутрь приточного адаптера. При необходимости подмеса уличного воздушного потока сразу нескольким комнатам, применяют тройник нужного количества воздуховодных ответвлений, монтируемый сразу после приточного устройства. Процент подмеса составляет до 30%.

Канальное устройство, приточная установка оснащены отдельными пультами дистанционного управления, работают независимо друг от друга.

Принцип работы

Работа канального кондиционера ничем не отличается от работы любых других из этого ряда. В замкнутом контуре находится специальный газ (хладагент), компрессор и тепловой насос. Компрессор принуждает газ двигаться по контуру. Перемещение теплого воздуха происходит за счет последовательного сжатия и расширения газа.

Сжатие воздуха происходит во внешнем радиаторе системы, в результате чего температура его резко повышается. Из-за разницы температур происходит теплообмен между наружной холодной воздушной массой и горячим воздушным пространством из радиатора, а чтобы процесс происходил интенсивнее, на внешний радиатор подается воздушный поток от вентилятора.

Давление в радиаторе повышается за счет установленного на выходе дросселя – специального прибора, который способен пропускать воздушную струю дозированно. Поэтому, воздух постепенно скапливается перед дросселем и вынужденно сжимается.


Вариант схемы установки канального кондиционера

В качестве дросселя используется капиллярная трубка и подбирается она такой длины, чтобы газ при остывании превратился в конденсат (жидкость). При этом он выделяет много тепла, и соответственно, роль теплового насоса намного возрастает.

Через дроссельную трубку газ понемногу просачивается в радиатор, который находится внутри помещения. Напор атмосферы здесь низкий, и поэтому жидкость снова преобразуется в газ. Разумеется, правильнее, внутренний радиатор назвать испарителем.

Выходит, что малый объем газа заполняет всю емкость испарителя, то есть получается его расширение. В связи с этим газ остывает и тут же нагревается от нагнетаемого вентилятором воздуха внутри помещения.

Нагреваясь, газ приходит в движение и оказывается в компрессоре, который вновь нагнетает его во внешний радиатор и затем цикл повторяется вновь.

Расчет потребляемой мощности и затрат на электроэнергию

Значение потребляемой кондиционером мощности позволяет определить, можно ли его подключать к обычной розетке или же нужно тянуть отдельный кабель к электрощиту. В современных домах электропроводка и розетки рассчитаны на ток до 16А, но если дом старый, то максимальный ток не должен превышать 10А. Для безопасной работы потребляемый сплит-системой ток должен быть на 30% меньше максимально допустимого, то есть в розетку можно включать оборудование, рабочий ток которого не превышает 7–11А, что соответствует потребляемой мощности 1,5–2,4 кВт (заметим, что при таком энергопотреблении мощность охлаждения кондиционера будет лежать в диапазоне 4,5–9 кВт).
Необходимо учитывать, что в квартирах к одному кабелю подключается несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных к розеткам одной линии.

Точное значение потребляемой кондиционером мощности и его рабочий ток указывается в каталоге. Поскольку мы не знаем, какая модель будет выбрана, то рассчитываем эти параметры исходя из среднего значения коэффициента .

Зная потребляемую мощность, мы можем оценить расходы на электроэнергию. Для этого нужно задать среднее время работы кондиционера в сутки при опредленной мощности, например, 2 часа при 100%, 3 часа при 75%, 5 часов при 50% и 4 часа при 25% (такой режим работы характерен для жаркой погоды). После этого можно определить среднее потребление энергии в сутки и, умножив его на количество дней в месяце и стоимость кВт·ч, получить стоимость потребляемой за месяц электроэнергии. Среднесуточное энергопотребление кондиционера зависит от устанавливаемой пользователем температуры воздуха, характера погоды и других трудно учитываемых факторов, поэтому наш расчет не претендует на высокую точность.

После выбора определенной модели сплит-системы вы сможете уточнить предполагаемый расход электроэнергии (о том, как это сделать рассказывается в разделе ).

Типы кондиционеров Функции и характеристики

Достоинства и недостатки канальных кондиционеров

Достоинства

  • Возможность полностью скрыть внутренний блок и реализовать топовый дизайн. Остаются видны лишь декоративные решетки, линейные диффузоры или анемостаты.
  • Один канальный кондиционер способен охлаждать несколько помещений (обычно актуально только для коммерческих помещений)
  • Распределение воздуха можно сделать идеальным — неощутимыми потоками прохладного воздуха равномерно по всему помещению
  • Низкий уровень шума. Расположение внутреннего канального блока на расстоянии от зоны обслуживания или за потолком делает его практически бесшумным.
  • Возможность подмеса свежего воздуха в помещение и удобное совмещение канального кондиционера с системой вентиляции.

Недостатки

  • Для установки канального кондиционера и его воздуховодов необходимо наличие подвесных потолков либо места чтобы его спрятать.
  • Монтаж канальных сплит-систем необходимо производить в стадии ремонта помещения, по чистовой отделке потом не реализуемо если это не стиль лофт
  • Требует сложного дорогого  небыстрого монтажа и расчетной части

Как установить канальный кондиционер — схема установки и подбор комплектующих

Для решения проблемы охлаждения воздуха в больших зданиях нецелесообразно устанавливать кондиционеры в каждой комнате. Это повысит расход электроэнергии и усложнит техническое обслуживание. Оптимальный вариант – монтаж канального кондиционера. Схема установки этой системы во многом зависит от характеристики дома.

Компоненты

Принцип работы кондиционера канального типа заключается в распределении потоков охлажденного воздуха от центрального блока по всем помещениям. В отличие от точечных моделей, он состоит из нескольких компонентов, каждый из которых выполняет определенную функцию.

Конструкция

  1.  Внутренний блок.  Выполняет функции снижение температуры воздуха, нагнетаемого с улицы. Для этого в нем предусмотрен теплообменник, соединенный с магистралью наружного блока.
  2.  Смесительная камера.  Необходима для минимизации тепловых потерь – в ней смешиваются воздушные массы с улицы и закаченные из помещений.
  3.  Распределительная система  вентиляционных каналов – поставляет охлажденный воздух от внутреннего блока в комнаты. На выходе каждое из ответвлений комплектуется настенной решеткой. В некоторых моделях она имеет функцию регулирования объема потока воздуха.
  4.  Трубопроводы для циркуляции  воздушных масс улицы и нагретых в помещении.

Принцип работы

Дополнительно внутренний блок может комплектоваться фильтрацией и калорифером для подогрева. Этот принцип охлаждения во многом схож с системой франкойл-чиллер. Однако канальный кондиционер характеризуется меньшими затратами по установке и возможностью монтажа в помещениях со средней площадью от 50 м².

Важным моментом для монтажа аппаратуры кондиционирования является определение оптимальной локации для внутреннего блока. Основная проблема состоит в том, что во время работы он издает много шума.

Поэтому следует выбрать такое месторасположение в здании, которое бы удовлетворяла следующим условиям:

  • Максимальная шумоизоляция от жилых помещений.
  • Температура не должна быть ниже +10°С. В противном случае потребуется дополнительная теплоизоляция корпуса внутреннего блока канального кондиционера.
  • Протяженность вентиляционных каналов примерно одинакова. Это обеспечит отсутствие перепада температуры охлажденного воздуха по мере его продвижения по трубопроводам.

Для частного дома оптимальный вариант монтажа – отапливаемое или хорошо теплоизолированное чердачное помещение.

Пример схемы установки

Наружный блок может располагаться в любом удобном месте – на фасаде или кровле дома. Так как его размеры и масса намного большое, чем у стандартных сплит систем – рекомендуется монтаж на крыше здания.

Подбор комплектующих

Основной характеристикой внутреннего блока является объем пропускаемого воздуха за единицу времени. Этот параметр напрямую зависит от общей площади здания и влияет на габариты устройства. Так, размеры модели с максимальным воздушным потоком 1800 м³/час (для охлаждения помещений площадью до 100 м²) составляют 1425*260*663 мм.

Бытовая модель

Следующим важным моментом является выбор воздуховодов. Для минимизации потерь при движении воздушных масс лучше всего выбрать трубы круглого сечения. Однако они занимают слишком много места.

Поэтому чаще всего останавливаются на прямоугольных каналах. Они устанавливаются скрытым способом – между черновым и декоративным потолком.

Поэтому монтаж воздуховодов системы кондиционирования воздуха нужно делать еще до завершения ремонтных работ.

Также следует учитывать следующие особенности выбора:

  1. Материал изготовления. Если система будет рассчитана только на охлаждение воздуха – рекомендуется выбирать полимерные трубопроводы. При наличии дополнительной функции нагрева – стальные.
  2. Размеры труб должны соответствовать габаритам входных патрубков внутреннего блока.
  3. Расположение настенных решеток. Охлажденный воздух проходит через все помещение. Этому не должна препятствовать мебель или другие элементы интерьера.

Можно ли самостоятельно установить кондиционер канального типа? Монтаж внутреннего блока и трубопроводов по силам сделать своими руками. Однако наружный блок нуждается в профессиональной настройке, так как там циркулирует хладагент.

Поэтому рекомендуется воспользоваться услугами профильных компаний для его монтажа.

К тому же во многих случаях гарантия на кондиционер распространяется только в том случае, если его установку проводят официальные представители производителя.

Основные этапы установки

Процесс установки канального кондиционера условно можно поделить на несколько этапов.

Установка внешнего блока. Его необходимо расположить на внешней стороне здания с помощью кронштейнов или специальной подставки.

Прокладка питания и трассы для подачи фреона. Если система воздуховодов еще не установлена, производится ее установка. Затем специалисты приступают к прокладке трасс для подачи фреона и установке сети электропитания. Это часть является наиболее ответственной с точки зрения будущей функциональности оборудования.

Обеспечение тепла и гидроизоляции всей системы

Не менее важно обеспечить хорошую изоляцию трассы от воздуховода. Накапливаемый конденсат негативно влияет на материал, используемый при изготовлении воздушных шахт, что приводит к быстрой порче оборудования

Схема канального кондиционера

Канальные системы кондиционирования воздуха являются модульными устройствами и состоят из нескольких частей. У них есть компрессорно-конденсаторный модуль, а также внутренний испарительный элемент. Все части соединены между собой при помощи трубопровода с электрическими проводами и охладителем. У кондиционера есть внешняя часть, которая обычно монтируется на улице, а внутренняя находится в помещении. В зависимости от наличия способного места, ее можно разместить в кладовке или отдельном подсобном помещении, в нише за фальшстенкой или за полотном подвесного потолка.

Схема канального кондиционера с притоком свежего воздуха разрабатывается индивидуально, для каждой квартиры или другого объекта, поскольку поставляют устройство без готовой системы. Это позволяет реализовывать различные дизайнерские проекты, устанавливая технику так, чтобы она не портила интерьер.

Внутри коробки испарительного узла можно найти несколько рабочих элементов:

  • Теплообменник.
  • Вентилятор.
  • Управляющая плата.
  • Отдельная емкость, предназначенная для конденсата.

Некоторые выпускающиеся современные модели также имеют в конструкции дренажный насос, поскольку непрерывно идущее охлаждение значительной по размерам площади сопровождается обильным выделением конденсата.

Элементы конструкции

Во внешнем блоке находятся все основные узлы холодильного агрегата, нужные для бесперебойной работы кондиционера. К ним относятся компрессор, устройства дросселей и теплообменник конденсатора с вентилятором для его охлаждения.

При охлаждении атмосферы образуется много влаги и для удаления ее в некоторых моделях установлен дренажный насос. Холодный воздух всасывается снаружи, проходит фильтрацию от попадания посторонних частиц и пыли и нагревается.

Для обеспечения бесперебойной работы, во внешнем блоке расположены дополнительные приборы в виде клапанов, системы автоматики, всевозможных датчиков для измерения показаний среды, а также электронной системы оповещения о сбоях в работе канального кондиционера.

Расположен наружный блок на стене, в месте, защищенном от солнечных лучей или внизу на оборудованной площадке и закрытой от осадков (дождя и снега). При монтаже канального устройства нужно соблюдать рекомендуемые в инструкции нормы технических условий, расстояние между внутренним и наружным блоками, учитывать их высоту (чтобы не было перепада).

В блоке, размещенном внутри помещения, находится минимальное количество элементов. Они представлены в виде теплообменника и вентилятора в компактном корпусе, а также трубок из меди, соединяющих патрубки этого корпуса и каналы воздуховода.

По воздуховодам для канальных кондиционеров воздушный поток нагнетается с помощью вентилятора во внутренний блок и распределяется по каналам. В корпусе, в зависимости от модели, также могут находиться несколько датчиков, термометр и сигнализатор.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
