Типы открывания пластиковых окон и обозначения на схеме

Виды металлопластиковых окон

Окна ПВХ, как и любой другой товар, представлены в широком ассортименте, в котором каждая модель имеет свои преимущества и недостатки. Поэтому далее мы рассмотрим основные виды металлопластиковых окон и их особенности.

Итак, все окна-ПВХ классифицируют по типу открывания на следующие виды:

1. Глухое окно – может быть частью большого пластикового окна, в котором другие створки открываются, или отдельно стоящим. К достоинствам этого вида можно отнести низкую стоимость, так как в нем отсутствует дополнительная фурнитура и створочный профиль. Но, такая металлопластиковая конструкция непроста в эксплуатации, так как мыть ее можно только изнутри. Глухие окна целесообразно ставить на первых этажах зданий или в проемах, которые выходят на парапет, балкон.

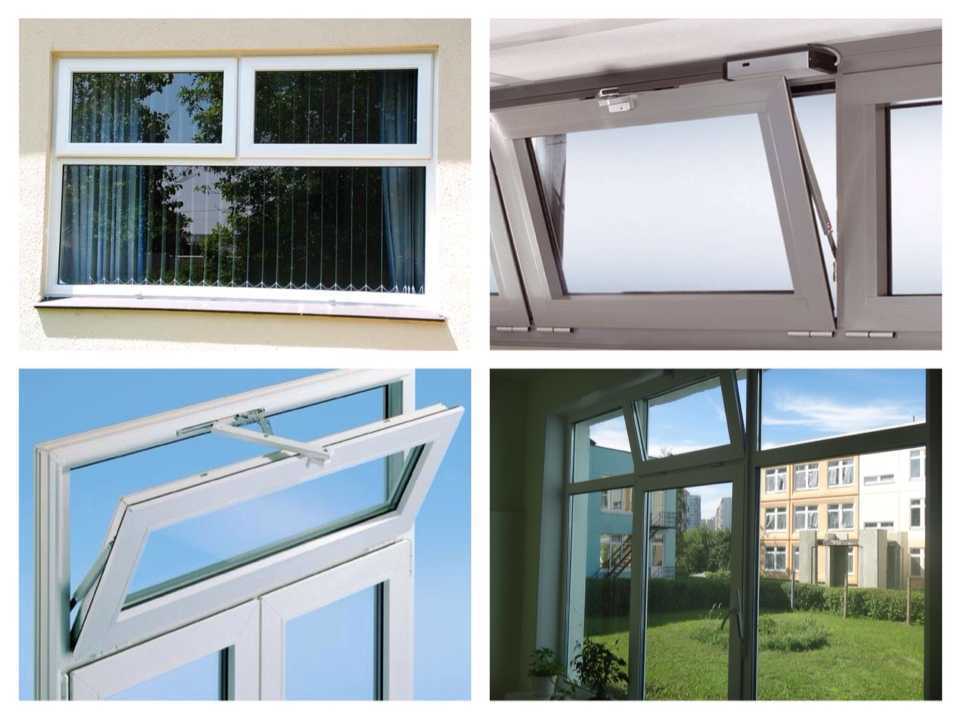

2. Откидное открывание или фрамужное – конструкции, которые открываются внутрь помещения по отношению к вертикальным петлям. Эти окна удобны в эксплуатации, и они предоставляют возможность проветривать помещение.

3. Поворотное открывание (традиционное) – окна, которые открываются внутрь помещения по отношению к вертикальным петлям. Эти конструкции очень удобны в использовании, их можно мыть, не прикладывая особых усилий. Но, у них есть недостаток: чтобы открыть створки традиционного окна необходимо свободное пространство.

4. Поворотно-откидное открывание – новый механизм открывания, которые сочетает в себе особенности двух вышеперечисленных видов окон. Эти окна очень удобны в применении, особенно для проветривания. Когда окна открываются с помощью откидного способа, свежий воздух поступает в помещение только через верхнюю часть окна и это предотвращает сквозняк. Для проветривания помещений в зимний период времени, ведущие производители устанавливают механизмы микропроветривания.

5. Штульповое открывание используется для двухстворчатых окон. Оно отличается от традиционного типа закрыванием «створки в створку». Штульповое открывание актуально для окон шириной более 1200 мм. Когда открыты две створки, то образуется сплошной проем, без вертикальной перегородки. Металлопластисковые окна классифицируются по количеству створок на: одностворчатое, двухстворчатое и трехстворчатое окно.

Виды окон по конфигурации

В зависимости от особенностей фасада здания и размеров, оконные системы могут иметь следующие конфигурации:

• Прямоугольные (горизонтальные и вертикальные);
• Круглые;
• Арочные;
• Треугольные;
• Трапециевидные;
• Сложносоставные.

Классификация оконных систем по назначению

Окна могут иметь различное предназначение для помещения, в соответствии с которым можно выделить такие виды:

• Энергосберегающие – оконные системы, что покрыты с внутренней стороны атомами серебра, производящими отражающий эффект. Благодаря этому происходит сохранение тепла.
• Звукоизоляционные – окна, которые имеют утолщенные стекла и специальное покрытие на них для отражения и поглощения звука.
• Тонированные – системы, стекла которых покрыты компонентом, поглощающим лучи солнца.
• Ударопрочные окна. При их производстве стеклопакеты ламинируются специальной смолой.

Широкий ассортимент позволяет каждому заказчику найти свой вариант. Главное, при выборе оконной системы учитывать особенности условий их эксплуатации и личные предпочтения.

Полезное и важное по теме:

• Правила монтажа окон-ПВХ согласно ГОСТ
• Бизнес план небольшого предприятия по производству пластиковых окон ПВХ

Деревянные и пластиковые окна: сравнение основных преимуществ и недостатков

С безопасностью все боле или менее понятно, хотя этот показатель сегодня уже не так критичен, как, к примеру, десяток лет назад, когда ПВХ-конструкции и правда представляли достаточно весомую опасность в случае возникновения пожара. Сегодня все по-другому, а люди уже выбирают окна совершенно по иным критериям, которые так или иначе мы сейчас и будем обсуждать.

Реальные плюсы и минусы деревянных окон: выбираем натуральное

Естественно, обсуждая такую неоднозначную тему, начинать нужно обязательно с плюсов деревянных окон, которые имеются и достаточно весомы для того, чтобы отдать предпочтение именно такого рода конструкциям для собственного жилища. Скажем для начала, что древесина чисто визуально выглядит намного эстетичнее, и это уже весомое преимущество, такие окошки и правда красивы и никакой пластик не сравнится с фактурой натурального массива дерева.

Деревянные окна достаточно долговечны, при правильном и своевременном уходе, а также обработке специальными составами, к примеру, водоотталкивающими и УФ-защитными, они прослужат не менее пятнадцати-двадцати лет, верой и правдой.
Такие окна легко поддаются ремонту, так как древесина очень просто обрабатывается

Также элементарно можно сменить вышедшие из строя части оконного блока, при этом без особых затрат.
Также подобные окна имеют высокие теплоизолирующие свойства, что важно в наших климатических условиях, где зимы особо суровы.

Правда, в бочке меда, никак не обойтись и без ложки дегтя, то есть кроме преимуществ, есть, конечно же, и недостатки. Первое, что стоит знать, что несмотря на отсутствие токсичности, горючесть древесины действительно высока, даже после обработки специальными смесями. Кроме того, подобные конструкции, оснащенные новомодным стеклопакетом обойдутся в разы дороже, чем обычные ПВХ-окна. То есть, если разбираться, какие окна лучше деревянные или пластиковые, отзывы свидетельствуют в пользу последних, ввиду низкой стоимости и доступности для всех слоев населения.

Преимущества и недостатки пластиковых окон: просто, надежно, дешево

Разобраться, что лучше, окна пластиковые или деревянные, невозможно, пока не изучишь все за и против. Следовательно, нужно досконально разобраться также в недостатках, а главное, в преимуществах металлопластиковых конструкций, которые сегодня нашли действительно большой спрос и востребованность на рынке.

• Первое, что говорят люди, почему они решили выбрать пластик, вместо древесины, это цена. Новомодные конструкции, особенно если к качеству не предъявлять особых требований, действительно обойдутся в разы дешевле. Таким образом, они доступны практически всем категориям населения.
• Внешний вид помещения, как внутри, так и снаружи здания, при установке ПВХ-окон значительно изменится, что даст новые направления для дизайнерских и концептуальных решений. Причем сегодня на рынке есть специальные наклейки, что позволят декорировать профиль, сделав его похожим на ткань, металл, и так далее.
• Окна из пластмассы не нуждаются в каком-то особом уходе, они совершенно не гигроскопичны, то есть не впитывают влагу, а также не нуждаются в ежегодной обработке и покраске. Правда, может потребоваться регулировка фурнитуры, но это не займет много времени.
• Пластиковые окна совершенно не впитывают воду, оттого они абсолютно не деформируются в процессе эксплуатации.

Стоит сказать также, что пластиковые окна, верно и разумно отрегулированные, являются достаточно высокогерметичными, причем они полностью исключает возможность возникновения сквозняков, в ином случае, можно уверенно говорить, что сама конструкция или уплотнитель просто вышли из строя. Но есть и недостатки, которые неизбежно нужно учитывать. К примеру, нужно знать, что поливинилхлорид, из которого делают окна, даже при нагревании на солнце начинает выделять вредные вещества в атмосферу, чем вредит окружающей среде, а также и самому владельцу. Правда, количество вредных веществ невелико, но риск всегда остается.

Гарантийный срок обслуживания пластиковых окон составляет около 3-5 лет, а срок безоговорочной эксплуатации завершается десятью годами, после чего конструкцию нужно полностью менять. Царапины, сколы, а также иные повреждения механического характера на ПВХ-окнах устранить и заделать никак не получится, это также существенный недостаток, а к тому же, герметичность может сыграть с вами злую шутку, если система вентилирования не вмонтирована в раму.

Как сделать поворотное окно поворотно-откидным

Можно и самостоятельно сделать из поворотного окна поворотно-откидное. Часто, чтобы сэкономить, окна заказываются в самой минимальной комплектации. А потом, во время эксплуатации, встает вопрос о том, что это не совсем удобно. Чтобы переделать поворотное окно в поворотно-откидное, нужно купить необходимую фурнитуру. Измерьте точные размеры поворотной створки, а лучше принесите в компанию, где собираетесь покупать фурнитуру, документы, которые оставили установщики окон. Там все размеры точные. Закажите новый механизм.

Снимите с верхней петли декоративную пластиковую крышечку, открутите петлю отвёрткой и опустите ось вниз. Это несложно.

Отодвиньте створку в сторону.

Теперь приступайте к нижней петле. Снимите заглушку. Приподнимите раму вверх. На нижней петле откручивать ничего не нужно. Снимите створку и прислоните к стене так, чтобы она стояла устойчиво, а вам удобно было продолжать с ней работу.

Снимите при помощи дрели или шуруповёрта фиксаторы на раме. Новые фиксаторы будут устанавливаться в другом месте, поэтому отверстия нужно заделать жидким пластиком.

Открутите прижимы и от оконной створки. Заделайте отверстие жидким пластиком.

Открутите от створки все саморезы, чтобы снять петли. Снимаются они легко.

Далее, открутите оставшуюся фурнитуру, чтобы створка осталась «голой».

Снимите старые петли с окна.

Установите новые крепления, которые вы купили. Если отверстия не совпали, заделайте их жидким пластиком. Когда будет установлена створка, это место не будет бросаться в глаза.

Установите средний запор. Проблем с установкой не будет, так как новый ставится ровно на место старого.

Отрежьте болгаркой створочную часть ножниц до нужного размера, если это не было сделано при покупке.

Прикрутите в паз. Если всё сделано правильно, створочная часть встанет идеально на то же место.

Теперь закрепите рамную часть ножниц на створке. Это также несложно сделать, так как все крепления изготовлены под определённое положение.

Надёжно закрепите на раме поворотно-откидную планку. Нагрузка на этот элемент колоссальная, поэтому крутите до упора.

Закрепите ответные планки.

Поставьте створку на место. Сначала наденьте петлю на нижний штифт, затем совместите верхнюю петлю и вставьте фиксатор. Закройте петли заглушками и отрегулируйте поворотно-откидной механизм.

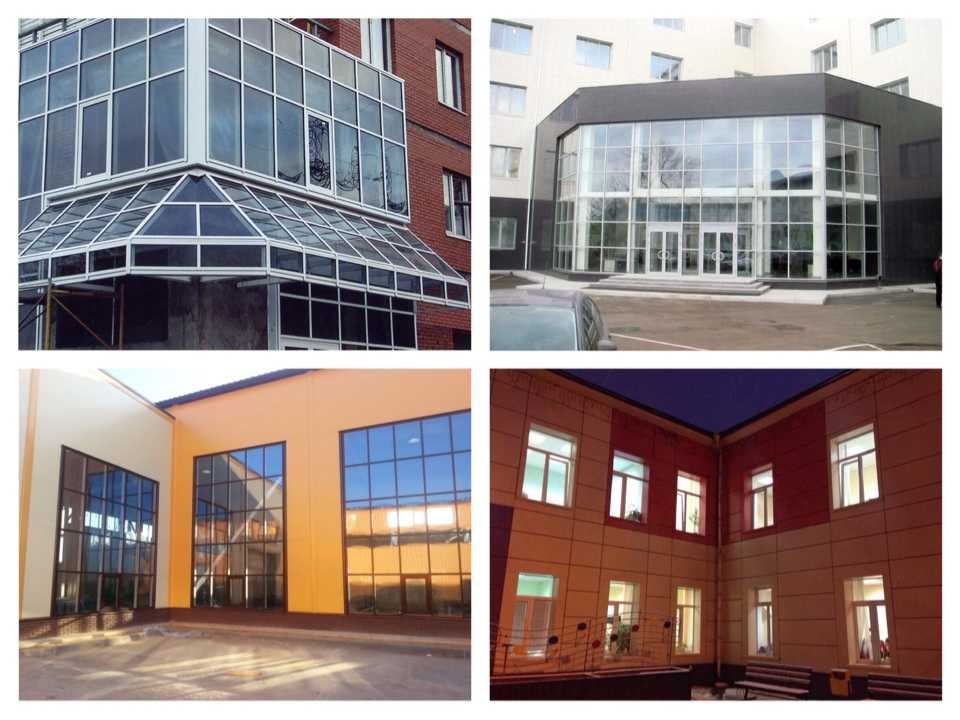

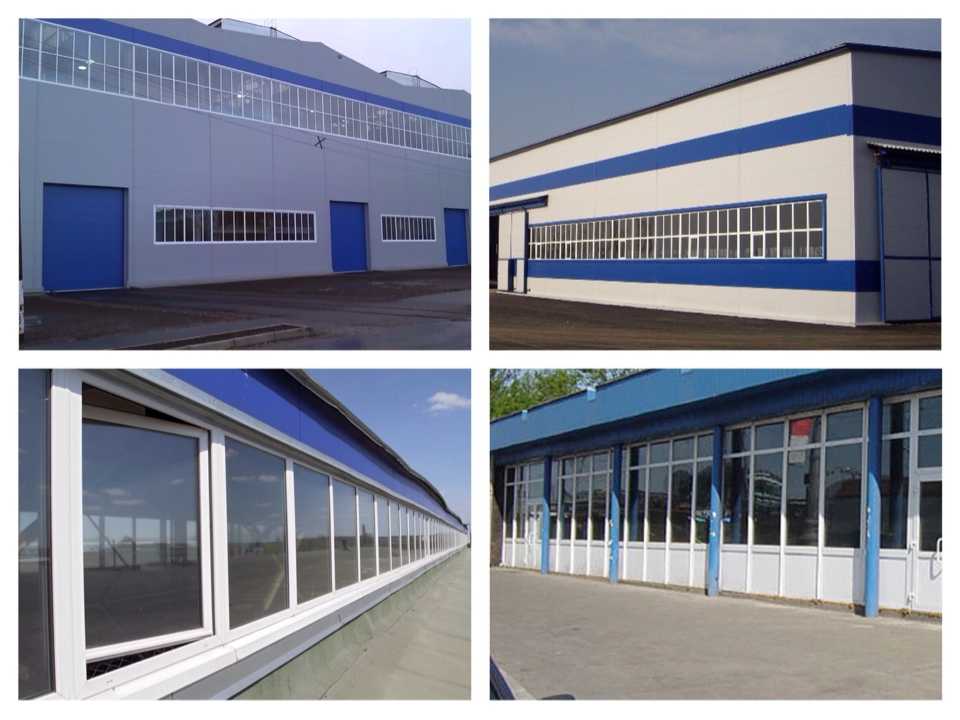

Для не жилых помещений и производства

Форма оконной рамы не одинакова для помещений различного предназначения. Для не жилых или производственных зданий используются определённые виды конструкций, имеющие более простой вариант изготовления. Как правило это глухие рамы, где нет створки, которую можно открыть. Они предназначены только для освещения внутреннего пространства, и поэтому не требуют дополнительных механизмов.

В некоторых случаях применяют простые оконные конструкции, которые можно открыть. Большинство этих изделий используют только функцию откидывания, когда верхняя часть створки на половину опускается вниз, останавливаясь под углом 45 градусов. Этого вполне достаточно для получения свежего воздуха, необходимого для комфортной работы людей. Фото с такими изделиями часто можно встретить на сайтах предприятий.

Имеются и комбинированные формы, когда глухие конструкции разбавляются фрамугой, расположенной в верхней части. Этот тип имеет большой размер, чтобы получить качественное освещение пространства внутри цеха или склада. Стоит отметить, что стоимость таких окон ПВХ довольно мала, что и привлекает многих руководителей.

Популярные производители

Прежде, чем вести разговор о фурнитуре, необходимо рассмотреть производителей пластиковых окон.

Известны следующие производители:

KBE

VEKA

Trocal

Rehau

Proplex

Salamander

Montblanc

Deceuninck

Schuco

WDS

Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений

Все эти компании выпускают пластиковый профиль. Когда говорят «окна ВЕКА» или «окна ШУКО», имеют в виду окна, изготовленные из профиля от той или иной фирмы. Большинство пользователей рассматривает пластиковые окна как нечто цельное, изготовленное в одном месте. Однако, это не так.

Производители изготавливают только профиль, а сборку и монтаж окон производят на местах. Используется профессиональное оборудование, качественные материалы, но человеческий фактор это не отменяет. Поэтому, большая часть претензий, высказываемых иногда владельцами окон, относится в большей степени к местным сборщикам, чем к продукции фирмы.

В каждом населенном пункте работает несколько крупных и мелких фирм, изготавливающих окна на заказ. Они и являются конечными производителями, отвечающими за качество и долговечность готовых изделий. Именно они производят установку фурнитуры, ее настройку и регулировку. Эти же компании выбирают, какую именно фурнитуру использовать для установки в свою продукцию.

Среди производителей оконной фурнитуры наибольшей известностью пользуются следующие компании:

MACO

Это австрийский производитель фурнитуры для пластиковых окон, который считается №1 в европейском рейтинге. Компания возникла еще в 1947 году, и сегодня имеет два завода в Польше и России. Продукция компании отличается высоким качеством, прочностью и надежностью. Замки прижимают створку по всему периметру, а не только в единственной точке.

Кроме этого, все элементы фурнитуры покрывают специальным защитным слоем, содержащим воск. Это увеличивает ресурс механики и делает ее более устойчивой к внешним воздействиям.

ROTO

Компания из Германии, имеется также завод в Москве. Она является главным конкурентом фирмы MACO, что вполне убедительно говорит о качестве продукции.

Особенностью фирмы считается постоянная разработка новых элементов фурнитуры, обладающих расширенным функционалом. Например, известен ограничитель для окон, позволяющий открывать створки на 90° и плавно останавливающий створки в крайней точке.

SIEGENIA-AUBI

Эта фирма является отделением немецкого концерна KFV, недавно отметившего 150-летие. Фирма специализируется в производстве замков. Многие специалисты считают эту компанию лидером из-за повышенной прочности и долговечности механики.

Собственные разработки полностью устранили трущиеся детали, которые заменены на элементы качения.

WINKHAUS

Немецкий производитель, известный высоким качеством и долговечностью своей продукции. Конструкция фурнитуры максимально упрощена, что делает ее более надежной и прочной.

Регулировка механики практически не требует использования специальных инструментов, что удобно для застройщиков офисных и общественных зданий.

GRETSCH-UNITAS

Один из ведущих производителей, изготавливающий различную фурнитуру уже более 100 лет. Производство расположено в Германии, а в России механика этой фирмы впервые появилась в 1996 году. Пользователям предлагается широкий выбор ручек, а также полный комплект механики для створок сдвижного типа.

SCHUCO

Немецкая фирма, специализацией которой является производство фасадных систем, оконных и дверных блоков и прочих элементов остекления. Фурнитура Шуко удобна и практична. Наибольшей популярностью пользуются петли, показывающие высокую прочность и долговечность.

Перечислены лишь самые известные производители. В продаже есть механика и от других компаний, обладающая собственными достоинствами и недостатками. Однако, указанные компании считаются наиболее надежными, фурнитура от них признается самой долговечной и качественной.

Ремонт оконной ручки

Часто бывает так, что регулировка не требуется, нужно обратить внимание на оконную ручку. Они больше всего подвержены износу

Если рукоятка расшатана, нужно своевременно её подтянуть.

Вокруг ручки есть пластиковая накладка, закрывающая болты. Нужно повернуть её в сторону.

С помощью крестовой отвёртки затяните болты.

Если ручка заедает, тяжело поворачивается, обмакните ватную палочку в машинное масло и смажьте крепления. Либо используйте силиконовую смазку.

Сломанную ручку легко можно заменить. Купите точно такую же в магазине оконной фурнитуры. Накладку от старой ручки поверните на 90 градусов и открутите винты. Поставьте новую ручку и прикрутите её. Верните накладку в исходное положение.

Маркировка конструкций

Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.

Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно. Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».

Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

Глухая створка. Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.

Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.

Откидные конструкции. Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.

Подвесной способ является довольно интересным

Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу

Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.

Раздвижной. Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
Складной способ; он же может называться гармошкой. Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Нестандартные обозначения открывания окон

Обозначение открывания окон

ВИДЫ ОТКРЫВАНИЯ ОКОН

Сейчас давайте, поговорим о видах открывания окон ПВХ. Прежде чем сделать заказ, вы должны четко представлять себе, какая конструкция окна ПВХ должна быть в вашем доме.

КАКИЕ БЫВАЮТ СТВОРКИ ПО СПОСОБУ ОТКРЫВАНИЯ?

Глухие

Поворотные

Поворотно-откидные

Глухая створка – это створка, у которой не предусмотрена возможность открывания. Условно ее обозначают знаком «+».

Преимущества использования данных видов створок состоит в их большей способности пропускать солнечный свет , а также возможности значительно сэкономить на стоимости конструкции окна ПВХ, поскольку нет необходимости доплачивать за фурнитуру.

Но помимо вышеперечисленных достоинств есть и недостатки у такой конструкции.

• Нет возможности проветрить помещение
• Возникает сложность при мытье данного вида створок.

Однако, эти проблемы вполне возможно решить, если совместить глухие створки с другими видами створок, например, с поворотными и поворотно-откидными.

Поворотная створка – это створка, открывающаяся только в горизонтальном направлении, иначе ее еще называют «распашная створка». Такой вид открывания был крайне популярен в старых домах с деревянными окнами.

Одним из преимуществ данного вида открывания является его универсальность. Нет ограничений по количеству поворотных створок в вашей конструкции ПВХ, значительная экономия по сравнению с поворотно-откидным механизмом и простота и легкость в мытье окон с данным видом открывания.

Недостатков , у данного вида открывания, на наш взгляд, нет, скорее есть ограничения. Такой вид открывания не рекомендуется на окна с большими размерами, поскольку данный механизм имеет меньше точек прижима, чем поворотно-откидной. В результате эксплуатации окна с большими размерами и поворотным механизмом возможны незначительные продувания и провисания створок.

Окна ПВХ, балконы и лоджии из ПВХ с поворотно-откидным видом открывания створок считаются по праву одними из самых практичных и удобных в эксплуатации.

Поворотно-откидной механизм створки позволяет открывать ее (распахивать) и откидывать в зависимости от ваших предпочтений.

Преимущества данного вида открывания створок очевидны.

Экономия пространства. Если вам захочется проветрить помещение, вы можете просто использовать откидной механизм проветривания, и не убирать цветы или другие предметы с вашего подоконника. Это особенно ценно при остеклении балконов из ПВХ.

Доступность в мытье окон. При необходимости помыть створку вам просто нужно будет ее открыть (распахнуть).

Один из недостатков , этого вида открывания – это цена. Используемая немецкая фурнитура ROTO в створках с данным механизмом значительно увеличивают стоимость конструкции. При этом вы получаете самый функциональный и доступный вид открывания окон вашего дома!

Что важно учесть при планировании оконной конструкции?

Какая конструкция пластикового окна наиболее надежная

Наиболее надежным пластиковым окном считается конструкция, которая обеспечивает наилучшую тепловую и шумовую изоляцию. Если иметь неограниченный бюджет и использовать любую возможность для улучшения характеристик окна, то можно собрать следующую конструкцию:

1. Шестикамерный металлопластиковый оконный профиль шириной 90 мм использовать для несущей конструкции окна.
2. В профиль вставить тройной стеклопакет, камеры которого заполнены инертным газом, чтобы улучшить изоляционные свойства окна. Для еще большей изоляции можно использовать триплекс, энергосберегающие и тонированные стекла.
3. Установить створки со сложным механизмом, позволяющим открывать окно откидным и поворотным способом. Если необходимо сэкономить место, то можно установить сдвижную створку.
4. Выбирать пластиковое окно лучше среди наиболее известных марок: Veka, KBE, Rehau и др.
