Рекомендации по регулировке фурнитуры MACO

Что же отличает фурнитуру МАСО от прочих, кроме чисто европейского происхождения?

1. Silber-look серебристая поверхность. 2. Возможность замены любого элемента фурнитуры независимо от года производства на новый, все элементы взаимозаменяемые. 3. Клеймо с датой выпуска на всех значимых элементах, гарантия 10 лет, или 20 000 рабочих циклов. 4. Три антикоррозийных слоя защищают фурнитуру от коррозии: – цинк наносится на сталь, толщиной 4-15 микрон; – трех валетный хром наносится на слой цинка методом хроматирования и придает поверхности серебристый цвет; – последний слой –восковое покрытие, позволяет улучшить защиту от коррозии, уменьшить трение механизмов, мы получаем однородную поверхность без фиолетовых оттенков. 5. Приподниматель- блокиратор ошибочного действия в стандартном оснащении: – предотвращает провисание створки в процессе эксплуатации окна; – исключает возможность ошибочного открывания и одновременно откидывания створки. 6. Микропроветривание- в стандартно установленных ножницах, обеспечение воздухом помещения в холодное время, в соответствии с гигиеническими нормами принятыми в Европе 45-50 м3 в час. При температуре до -15о на улице и температуре в помещении 22-24о С не происходит переохлаждения помещения . 7. Множество регулировок и их широкий диапазон, позволяет в 100% случаях обеспечить хорошую работу изделия 8 Изготовление фурнитуры только на двух заводах в Австрии- гарантия высокой надежности элементов фурнитуры и их качество.

Проверка

После установки ПВХ окна и регулировки петель надо проверить надежность конструкции. Для этого открывают одну из дверей комнаты и полностью закрывают окно. Это делается, чтобы создать внутри помещения сквозняк. Если окошко будет отрегулировано и установлено неправильно, конструкция начнет пропускать холод. При правильной установке даже при открытой двери сквозняка не будет.

Также надо убедиться в надежности оконных створок. Для этого одну из них открывают на распашку и отпускают. Если после этого она под своим весом начинает двигаться, значит, окошко устанавливалось не по уровню, и есть небольшой наклон.

Микролифт, микропроветривание и блокиратор ошибочного открывания

Очень важный элемент оконной фурнитуры. Благодаря микролифту створка прослужит Вам еще дольше. Микролифт представляет собой специальный механизм, располагающийся сбоку створки и предназначенный для приподнимания створки в момент закрывания.

Происходит это следующим образом: В момент закрывания створки, микролифт первым делом соприкасается с ответной частью на раме створки, тем самым, приподнимая ее. Таким образом, снимается отягощающая нагрузка с петель, а так же закрывание створки происходит более мягко. Так же, микролифт не позволит Вашей створки окна провиснуть.

Еще одним важным преимуществом микролифта является выполнение функции блокиратора ошибочного открывания. Когда створка находится в откидном положении, то верхняя петля отходит от рамы вместе со створкой.

Поэтому, если Вы откинете створку, а затем, из откидного положения, попытаетесь ее открыть, повернув ручку, то створка откроется, и будет болтаться всего на одной петле. В этом случае, неаккуратно дернув ее, Вы можете выломать створку. Блокиратор ошибочного открывания не позволит Вам совершить это движение. Он обезопасит Вашу створку от поворота ручки в режиме откидывания.

Какие инструменты понадобятся?

Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор инструментов:

• Шестигранный ключ № 4;
• Плоскогубцы;
• Крестовую и плоскую отвертки;
• Шуруповерт с набором бит разной формы.

Инструменты из этого набора обычно всегда есть дома. Исключением может быть шестигранник, без которого с работой не справишься — это основной регулирующий инструмент. Ключ для регулировки пластиковых окон можно найти в любом магазине мебельной фурнитуры. Шестигранники 4 мм используются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит труда.

Для работы с винтовыми соединениями, с помощью которых крепятся элементы оборудования к профилю, вам потребуются отвертка или шуруповерт . Плоскогубцы необходимы как вспомогательный инструмент.

Рекомендуется дополнительно подготовить силиконовую смазку для аксессуаров. Кроме того, вы можете использовать WD-40 или другие подобные аэрозольные смазки.

Каждый сезон важно оценивать состояние фурнитуры, открывания и закрывания створки на вероятность заклинивания. Это сэкономит деньги на капитальном ремонте в случае поломки, а также обеспечит хорошую функциональность и долговечность изделия

Провести регулировку пластиковых окон можно самостоятельно, без привлечения специалистов, однако вам потребуются соответствующие инструменты.

Чаще всего нужно подгонять пластиковые окна под новый сезон: зимой желательна полная герметичность, а летом можно впустить свежий воздух. Это достигается регулировкой плотности прижима полотна. Сделать самому несложно. Когда разберетесь, удивитесь, насколько все элементарно.

Створка окна прижимается к раме цапфами. Это подвижные металлические выступы на боковой поверхности створки. Поворачивая ручку они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы можно было регулировать натяг створки и рамы, они имеют эксцентрик — либо они выполнены овальной формы, либо есть регулировка со смещением центра в центре круглого выступа. Изменяя положение цапф (см. Фото), измените степень давления, то есть устраните тягу из-под створки.

Как видите, форма фиксирующих выступов может быть разной. Для их настройки можно использовать разные инструменты. Если у вашего окна есть такие эксцентрики, как на картинке слева — овальные выступы — их положение меняем плоскогубцами: зажимаем и поворачиваем в нужном направлении.

Если фиксирующий выступ круглый, как показано слева, в нем может быть прорезь для отвертки или шестигранного ключа. Изучив их, вы легко поймете, какой инструмент вам нужен: обычная отвертка или шестигранник №4. Вставьте ключ или отвертку в прорезь и также поверните ее в нужное положение.

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

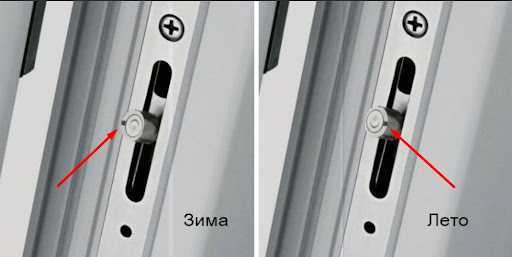

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Скрытые петли в фурнитуре Maco

Новшество от компании Maco (Мако) — скрытые петли. У нас Вы можете заказать пластиковые окна со скрытыми петлями. Окна со скрытыми петлями это революционное новшество на рынке оконной фурнитуры. Вы не увидите, привыкших всем нам, петель на окнах, они будут спрятаны. Это придаст Вашему окну оригинальности, а так же повысит его безопасность, так как окна со скрытыми петлями очень сложно взломать.

Окна со скрытыми петлями могут открываться на 110 градусов, обеспечивая практически полное открывание. Помимо эстетических свойств и повышенной безопасности, окна со скрытыми петлями защитят Ваши окна от продувания в районе петель. Вы удивитесь, но иногда, в некоторых случаях и при некоторых условиях, это случается. Ну и последним преимуществом окон со скрытыми петлями является возможность фиксации створки в поворотном режиме.

Если Вы откроете обычную створку, то отпустив ручку, створка шатнется в своем положении на несколько миллиметров, так же, если подует ветер, то створка может захлопнуться, так как она ничем не зафиксирована в открытом положении. В окнах со скрытыми петлями Maco в открытом положении створка соприкасается с рамой, тем самым создавая такую силу трения, благодаря которой створка будет зафиксирована в открытом положении.

Типы регулировки пластиковых конструкций

Существует несколько видов ремонта, который может понадобиться после точной установки конкретной неполадки в работе механизма и её причины. Не следует пытаться починить то, что не сломано, а при возникновении трудностей лучше подробнее углубиться в тему, проконсультировавшись в ближайшем мебельном магазине, или вызвать специалиста на дом.

Регулировка фурнитуры

Окно может не закрываться из-за проблем с блокиратором, перекрывающим возможность повернуть ручку и сделать стеклопакет герметичным. Они нужны для избежания поломок ручки. Устранение этой неполадки не будет сложной задачей. Требуется найти надпись на запоре окна: если присутствует маркировка «AUBI», следует направить створку вертикально вверх, надавить на пластину с пружинкой и поставить ручку в необходимое положение.

При наличии маркировок «ROTO», «GU» и иных металлический язычок нажимается под ручкой, которая потом поворачивается параллельно прокладке уплотнителя.

Интересно! Бактерии для септиков и выгребных ям: правила обработки стоков

Регулировка откидного механизма

Для настройки этого механизма потребуется взять ключ-шестигранник или звёздочку (тоже 4 мм). В верхнем элементе створки в «ножницах» присутствует винт, регулирующий верхний угол и его положение. При раскручивании и закручивании этого винта будет меняться расположение всей створки влево или вправо.

Как отрегулировать прижим верхней части:

1. Открыть окно в штатном режиме.
2. Изменить положение ручки так, чтобы окно было поставлено в режим проветривания.
3. Провалится угол рамы, откроется её нижняя часть.
4. Винт прокрутить с помощью указанной стрелки. Рама опустится или поднимется.

Регулировка створки нижней петлей:

1. Вынуть из завесы пластиковую заглушку.
2. Открыть конструкцию с винтом нижней секции.
3. Меняя силу прижима винта, отрегулировать степень прислонённости угла к раме.

При прокручивании винта в верхнем торце нижней петли створка будет либо подниматься, либо опускаться.

Сезонная регулировка окон

Сезонная регулировка требуется для предотвращения сквозняков зимой и улучшенной циркуляции воздуха летом. Без такой настройки могут начаться проблемы со здоровьем, повыситься заболеваемость, а само окно будет промерзать, срок его эксплуатации уменьшится.

С  другой стороны, она необязательна при проживании в широтах без большой разницы в температурах зимой, летом и в межсезонье.

Последовательность регулировки ПВХ окон

Для регулировки пластиковых окон своими руками и установки режима «зима-лето», требуется ознакомиться с пошаговыми действиями этого процесса.

Подготовка инструментов

Для проведения регулировочных работ понадобится такой перечень инструментов:

• ключ-шестигранник;
• набор насадок в виде звездочек;
• минусовая и крестообразная отвертки;
• пассатижи.

Подготовительные мероприятия

Выбрать нужный режим окна – минутное дело, которое под силу каждому хозяину. Однако сначала окна следует подготовить к эксплуатации в холодный период. Для этого выполняют следующие действия:

1. Раму очищают от загрязнений.
2. Сухой ветошью протирают металлические элементы фурнитуры.
3. На движущуюся часть запорного механизма наносят немного технического вазелина.
4. Чтобы смазка была нанесена равномерно, створку открывают и закрывают несколько раз.
5. Удаляют лишнюю смазку тряпочкой.

Смазочные работы и очистку рекомендуется выполнять до регулировочных процедур.

Прижим створок

Разберемся, как перевести пластиковые окна в зимнее положение:

1. Открываем створку и находим все эксцентрики.
2. На цапфе находим метки, обозначающие силу прижима.
3. С помощью шестигранника или плоскогубцев вращаем и устанавливаем эксцентрик в нужное положение: овальный — горизонтально, круглый – меткой к улице, круглый со смещенным центром – широкой частью внутрь комнаты.

Эксцентрики проворачиваются на 180°: с исходного положения на 90° вправо и влево, что соответствует режиму «зима-лето».

Верхняя петля

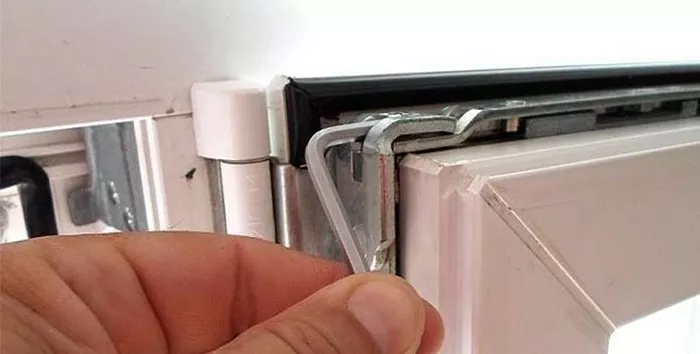

К регулировке петель прибегают в случае неплотного или неравномерного прилегания открывающейся части окна к раме. Так, чтобы больше прислонить верхний угол створки с возможностью поворота и откидывания к раме, потребуется завернуть винт на ножницах.

В случае провисания створки и задевания импоста, путем изменения ее положения можно избавиться от зацепления. Сам винт находится в петле, а для доступа к нему потребуется открыть окно.

Вращение ключа по часовой стрелке обеспечивает подъем нижнего противоположного угла створки, в обратную сторону — его опускание. В процессе регулировочных работ нужно следить, чтобы цапфы не упирались в ответную планку. Если желаемого результата достичь не удалось, потребуется подкрутить винт на ножницах, для чего створку открывают таким образом, чтобы она удерживалась только нижней петлей.

Одна из пластин имеет болт бод шестигранный ключ. Путем его проворачивания по часовой стрелке добиваются большего прижима открывающейся части окна к раме. Обратное вращение ослабит прилегание угла к раме.

Нижняя петля

Петля снизу имеет 2 винта регулировки. Один из них позволяет выставить створку по горизонтали, т.е. поднять или опустить ее верхний противоположный угол.

Вторая регулировка находится сверху петли. Чтобы подобраться к регулировочному элементу, потребуется открыть и откинуть створку, после чего демонтировать пластиковые накладки. Путем заворачивания винта, створку можно приподнять и, соответственно, наоборот.

Если при горизонтальной регулировке не удалось избавиться от зацепления нижнего угла створки за профиль, то путем поднятия открывающейся части эту проблему удастся устранить.

Подробнее про регулировку пластиковых окон на «зиму-лето» своими руками можно узнать из видео.

Настройка окон разных производителей

Каждый бренд, производящий ПВХ-окна, имеет свои характерные особенности, и регулировка не является исключением:

• «Maco». Основное преимущество заключается в возможности выполнить настройку пассатижами или рожковым ключом;
• «Torx». Комплектующие и конструкция в целом выделяются своей высокой надежностью. Механизм запирания регулируется довольно просто. Для перестановки режимов окна можно воспользоваться шестигранным ключом либо плоской отверткой;
• «Roto». Регулировка окон этого производителя потребует обзавестись специальным ключом. Механизмы запирания этого бренда отличаются круглыми головками.

Как отрегулировать пластиковые окна по сезону

Смена температурных режимов повышает износ стеклопакетов, поэтому их необходимо регулировать на зиму, лето, а при особых условиях окружающей среды – ещё и в межсезонье. Обычно смена режима не требуется в первый год или ближайшие несколько лет, т. к. при монтаже устанавливается нейтральный режим, способный выдержать смену температур и силу воздушных потоков.

На лето

Ослабление работы запорных механизмов дает доступ свежего воздуха в помещение и его правильную циркуляцию Для смены режима нужно провернуть запорные цапфы. Чтобы узнать, в каком режиме окно, при условии отсутствия неполадок достаточно проверить наличие сквозняка.

На зиму

Зима, принеся ветер и холод, угрожает нанести урон здоровью и подвергнуть коррозии механизм окна, но отрегулировать пластиковые окна самостоятельно на зиму также несложно. Для этого необходимо повернуть цапфу в положение, обратное тому, которое было установлено при регулировке на лето.

Вся настройка на определённые сезоны осуществляется с помощью плоскогубцев.

Регулировка евроокон: в каких случаях она необходима?

Понять, что пластиковые евроокна работают неправильно, вы сможете только в процессе длительной эксплуатации систем. Как правило, необходимость отрегулировать евроокна не возникает в течение первых нескольких лет использования системы.

Однако в случае слишком агрессивной эксплуатации, нарушений в процессе монтажа, неверной первоначальной калибровки могут возникнуть проблемы. Самостоятельное регулирование пластиковых окон поможет решить следующие неполадки:

Провисание нижней створки. Это распространенная проблема, особенно часто она встречается в новых домах, которые еще не полностью дали осадку. Створка окна провисает и начинает цеплять раму, в последствии окно может вообще перестать нормально закрываться

Обратите внимание на тот факт, что цеплять раму может и средняя часть створки. В этом случае поможет самостоятельная регулировка подъема пластикового окна

Для того чтобы решить эту проблему потребоваться подкрутить болты на нижнем навесе, а также на системе «ножницы» сверху. Для этого снимают защитную насадку с нижней петли и подкручивают болт.
Сквозняки. В случае, если вы ощущаете продувание из-под резинки утеплителя, рекомендуется осуществить регулировку прижима.
Болтается ручка, а также другие элементы фурнитуры. Проблемы с фурнитурой — это наиболее распространённая проблема, которая возникает в результате активной эксплуатации фурнитуры. В этом случае поможет довольно простая регулировка фурнитуры окон. Эта проблема решается всего за несколько минут. Потребуется подтянуть пластину, который располагается под заглушкой.

Более серьёзная проблема возникает, когда ручка поворачивается с трудом, либо не поворачивается вообще. В большинстве случаев причина кроется в том, что опустилась створка окна и требуется ее регулировка. В некоторых случаях может не хватает смазки. На первоначальном этапе решения проблемы рекомендуется смазать все движущие элементы, после чего снять заглушку с помощью отвертки для определения неправильного хода ролика. После того, как вы выявили проблему, вы сможете быстро и самостоятельно разобраться, как регулировать пластиковые окна.

Осуществить процесс регулировки ПВХ окон самому несложно. Однако если вы видите, что решить проблему самостоятельно вы не можете, лучшим решением будет обратиться за помощью в профессиональную компанию. В большинстве случаев компании, которые занимаются установкой пластиковых окон, предоставляет гарантию на изделия. При необходимости мастера вашей компании без проблем придут к вам на помощь.

Ремонт окон

Ремонт дверей

Замер окон

Какие инструменты потребуются для самостоятельной регулировки пластиковых окон?

Если вы всё же решили отрегулировать пластиковые окна самостоятельно, Подготовьте необходимый инструментарий. Вам потребуются следующие элементы:

шестигранник на 4 мм. Данный инструмент применяется для регулировки окон ПВХ, а также для настройки и калибровки. Форма данного ключа может быть любой;
крестовая отвертка, размер которой может быть 3 или 4. Размер будет напрямую зависеть от особенностей фурнитуры. Обычно фурнитура крепится болтами под крестовую отвертку

Обратите внимание тот факт, что для регулировки некоторых профилей окон может потребоваться специализированная насадка в форме звезды;
плоскогубцы;
специализированный аэрозоль для последующей смазки фурнитуры. Для этих целей также можно использовать машинное масло.

Регулировка фурнитуры Roto NT

Рис. 1.

Фурнитура ROTO NT серебристого цвета с трехслойным покрытием RotoSil. Богатая цветовая палитра Roto дает возможность подобрать ручки и декоративные накладки на петли, гармонирующие с ламинированным и окрашенным профилем изделий.

Высота расположения ручки зависит от высоты створки (смотрите прорисовку ручки на чертеже). Базовая фурнитура ROTO. Широко используется во всех типах изделий, в том числе для ламинированных или окрашенных изнутри.

Основные элементы фурнитуры (рис. 2), находящиеся на створке (поворотно-откидной запор 1, угловой переключатель 2, угловой переключатель поворотно-откидной 14, угловой переключатель от ножниц 15, ножницы на створке 3, средние запоры 5), состоят из неподвижной и подвижной шин.

Неподвижная шина этих элементов крепится к створке, а подвижные шины связаны между собой.

Поэтому при повороте ручки 13, которая приводит в движение подвижную шину поворотно-откидного запора 1, начинают перемещаться подвижные шины всех элементов фурнитуры, расположенных на створке: углового переключателя 2, углового переключателя поворотно-откидного 14, углового переключателя от ножниц 15, ножниц на створке 3 и средних запоров 5.

На подвижных шинах рассматриваемых элементов закреплены цапфы 11. Таким образом, поворот ручки 13 приводит к тому, что перемещаются все цапфы 11. Напротив этих цапф на раме расположены ответные планки 9 (см рис. 1).

При повороте ручки 13 в положение «закрыто» цапфы перемещаются так, что заходят в пазы расположенных на раме ответных планок 9 (рис. 1, 2), обеспечивая прижим створки окна к раме по всему периметру.

При повороте ручки 13 в положение «открыто» или «откинуто» цапфы перемещаются таким образом, что выходят из соответствующих пазов ответных планок (рис. 1, 2) и створка освобождается для открывания или откидывания.

Если ручка 13 находится в положении «открыто», то ножницы на створке и на раме удерживаются специальной цапфой в закрытом положении.

При этом верхняя и нижняя петли действуют, как поворотные и створку можно открывать относительно вертикальной оси.

Если ручка 13 находится в положении «откинуто», то специальная цапфа на ножницах перемещается так, что ножницы на створке и раме открываются (рис. 1) и створка может поворачиваться вокруг горизонтальной оси.

Горизонтальная ось вращения образуется нижними петлями 7, 8 и цапфой поворотно-откидного запора, которая упирается в паз ответной поворотно-откидной планки 10.

Блокировщик откидывания 12 необходим для того, чтобы в открытом положении створки нельзя было повернуть ручку 13 в положение «откинуто», т.к. при этом ножницы откроются и створка останется только на нижней петле 7,8.

На фото: Основные элементы фурнитуры Рото НТ (рис. 2)

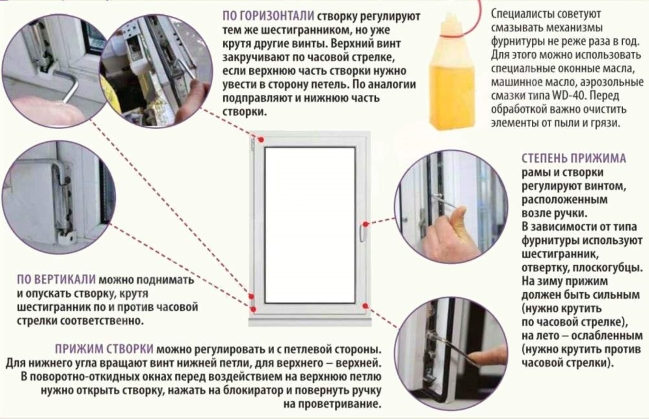

Способы и схема регулировки пластиковых окон

Регулировка окон и подгонка производится в случае больших зазоров или при ее цеплянии за раму. Отрегулировать открывающуюся створку по вертикали и горизонтали необходимо в случаях:

• если она цепляет верхнюю часть рамы – открыть створку и короткой стороной Г-образного ключа слегка выдвинуть ее на верхнем навесе;
• если из-за провисания створка цепляет нижнюю часть рамы, необходимо то же самое проделать с нижним навесом;
• если она цепляет вертикальную часть рамы или импост (среднюю вертикальную часть рамы), необходимо короткой стороной Г-образного ключа слегка задвинуть ее на обоих навесах в противоположную месту такого контакта сторону.

Разный фальцлюфт по периметру створки

Симптомами данной неисправности может быть как задевание створкой рамы в различных местах или же невозможность запирания окна (цапфы не достают до ответных планок). Первое, что нужно сделать при этом дефекте, прежде чем регулировать фурнитуру, это убедиться в правильной прямоугольной форме рамы и створки. Сделать это можно проще всего путем замера диагоналей они должны быть равными как на раме, так и на створке. Если диагонали существенно отличаются и окно приобрело форму параллелограмма, то регулировка может и не помочь. Тут потребуется серьезный ремонт или вообще изготовление нового изделия. Если створка задевает раму приблизительно в середине высоты (или ширины), следует проверить вертикальные (горизонтальные) бруски рамы на прямолинейность. Такое случается при «экономии» анкерных пластин монтажная пена при расширении вдавливает раму внутрь. В этом случае окно следует перемонтировать, установив на те стороны, где имеется прогиб, большее количество анкерных пластин и заново запенив монтажные швы.

Если с геометрией все в порядке, то можно приступать к регулировке, используя шестигранный ключ на 4 мм. Самое главное, правильно сообразить, как именно перекошена створка по отношению к раме и что и куда надо крутить. Перекос створки можно определить, подложив на раму лист бумаги и прижав его створкой. Далее на листе карандашом (аккуратно, без нажима, чтобы не повредить краску) отмечаем положение наплава створки. Извлекаем лист и замеряем расстояние от его изгиба до проведенной линии.

К счастью, кроме уже рассмотренной регулировки по высоте, остается всего две. Первая двигает створку влево-вправо у верхней петли, вторая влево-вправо у нижней петли. Каждая по отдельности регулировка, разумеется, также обеспечивает поворот створки относительно другой петли (верхняя относительно нижней и наоборот). Верхняя регулировка расположена на ножницах, нижняя в шарнире нижней петли, обе регулировки осуществляются вращением винтов и показаны на рисунках ниже.

Регулировка створки по горизонтали на ножницах.

Регулировка створки по горизонтали на нижней петле.

Если регулировка выполнена правильно, то фальцлюфт имеет одинаковый размер по периметру створки.

Производитель оконной фурнитуры Масо выпустил целый ряд инструкций о том, как ее правильно отрегулировать свою продукцию.

Мало того, сотрудники этого уважаемого бренда объяснили, как предотвратить проблемы с фурнитурой, когда их еще нет и в помине. Так что хочешь-не хочешь, а научишься все делать самостоятельно.
