Теплый пол на балконе и лоджии своими руками: его виды и инструкция монтажа

Назначение

Планировки квартир советских времен предусматривали место для установки радиатора. Сегодня большинство современных зданий с квартирами под отделку строятся без них. Как в старых помещениях, так и в новых, хозяевам хочется сохранить максимум свободного пространства.

Радиаторы центрального отопления занимают много места, их сложно вписать в интерьер незаметно. Если это и удастся, то конструкция займет как минимум 50 см площади под подоконником. А если помещение большое, то потерянная территория складывается в десятки квадратных метров.

Обогревающий пол на лоджии и непосредственно в квартире — отличная альтернатива центральному отоплению. Тепло по площади распределяется равномерно и метры остаются свободными для любых фантазий владельцев квартиры. Воздух в квартире нагревается снизу вверх, создавая тем самым приятную атмосферу в помещении.

Водяной пол для отопления дома

Отдавая предпочтение системе с водяным теплоносителем, руководствуются следующими его свойствами:

1. Продолжительным сроком службы. Для труб он составляет до 50 лет, для остальных элементов – коллекторов, кранов и прочих деталей срок службы меньше, но все они подлежат простой замене.
2. Экономичностью системы при подключении конденсационных котлов, тепловых насосов ли солнечных коллекторов.
3. Комфортностью поверхности пола, температура которого не повышается выше градусов.

Принцип устройства водяного пола

На что обратить внимание при выборе материала

Качественное функционирование системы во многом зависит от выбранного материала труб. На них не стоит экономить. При выборе труб учитывают следующее:

Они должны соответствовать своему назначению.
При монтаже пола необходимо максимально исключить образование мест стыковки труб, чтобы сократить вероятность образования протечки.
Важно учесть диаметр и материал, из которого изготовлена труба.
Помимо труб, следует выбирать и остальные элементы системы высокого качества, чтобы система теплого пола прослужила как можно дольше.

Полиэтиленовые трубы

Разновидности труб для теплого пола

Особенности монтажа пола с водяным теплоносителем

Таблица 2. Монтаж водяного пола

Иллюстрация
Описание

Монтаж системы по существующему бетонному основанию начинается с очистки рабочей поверхности.

Затем укладывают гидроизоляционный материал – плотную полиэтиленовую пленку.

Стыки между полотнами полиэтилена проклеивают скотчем.

По периметру помещения расклеивают демпферную ленту.

Наличие клейкой полосы позволяет быстро и легко произвести качественную фиксацию демпферной ленты к стенам. Роль мягкого слоя ленты заключается в ее способности компенсировать тепловое расширение нагретой стяжки пола.

Первый слой теплоизоляции укладывают под фартук демпферной ленты и фиксируют его при помощи скотча.

Плиты теплоизоляции необходимо укладывать в разбежку, расправляя над ними фартук демпферной ленты.

В плитах нижнего первого теплоизоляционного слоя термоножом вырезают каналы диаметром 16 мм.

После этого по всей площади помещения укладывают второй слой теплоизоляции – маты с бобышками. Благодаря специальным замкам на торцах плит происходит их надежная фиксация между собой.

Каждый мат оснащен разметкой с шагом в 1 см, что позволяет разделить плиту с помощью обычного ножа. Плиты также укладывают в разбежку, в результате получается герметичное, сплошное теплоизоляционное покрытие.

На следующем этапе укладывают трубы – бухту трубы раскатывают между бобышек на поверхности теплоизоляционного слоя с шагом расположения греющей трубы в15см. Около наружных стен укладку труб можно сделать более плотной

Метод укладки – «улитка».

Для фиксации трубы в месте поворота используют якорные скобы.

После укладки и фиксации труб можно приступать к заливке стяжки.Важно! Перед заливкой стяжки рекомендуется проверить трубы на отсутствие протечек, пустив по ним воду. Первый нагрев можно производить ориентировочно через 28 суток, после того как стяжка полностью созреет.

Первый нагрев можно производить ориентировочно через 28 суток, после того как стяжка полностью созреет.

Схема отопления теплым полом

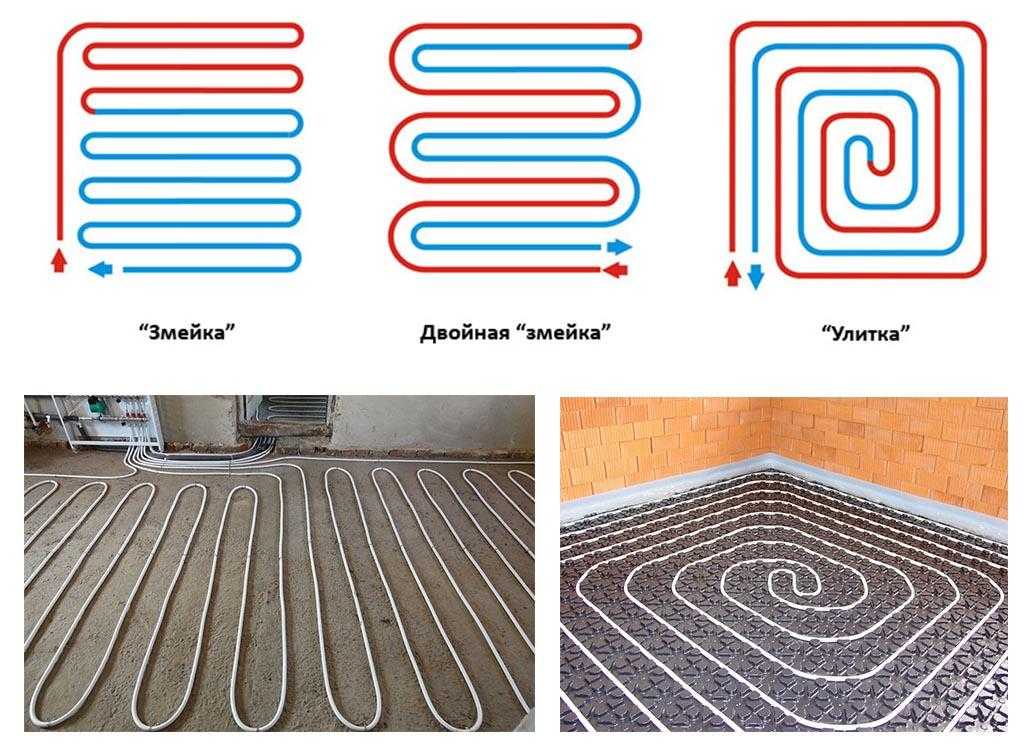

Правильная работа и распределение тепла водяного пола зависит от способа укладки трубы. Существует три способа:

1. Улитка. Этот способ является наиболее распространенным, экономически оправданным и эффективным в плане возможностей энергопередачи. Укладку контура начинают с периметра помещения, продвигаясь в его центр и уменьшая радиус, а затем двигаясь в обратную сторону.

2. Змейка. Такой способ укладки труб приводит к большим теплопотерям – горячая вода поступает с одной стороны и, проходя по контуру, она остывает. Поэтому температура пола в комнате получается неравномерной. Еще одним недостатком является необходимость изгиба трубы на 180 градусов.

3. Комбинированный способ заключается в совмещении двух вышеописанных способов укладки. Улитку монтируют по периметру помещения, а змейку – внутри контура. Чтобы сосредоточить тепло в центре помещения, укладывают улитку, а на входе, где подогрев не так важен, укладывают змейку.

Тёплый пол на балконе с бетонными перекрытиями своими руками

Перед укладыванием труб сделайте стяжку пола, уложите теплоизоляцию и армированную сетку

Подготовительные работы:

• заливается стяжка. В месте, где она прилегает к стене нужно уложить демпфирующую ленту. Она не допустит разрушения слоя стяжки при расширении во время нагрева;
• укладывается слой гидроизоляции;
• сверху слой теплоизоляции;
• затем армирующая сетка, которая предохранит смещение труб;

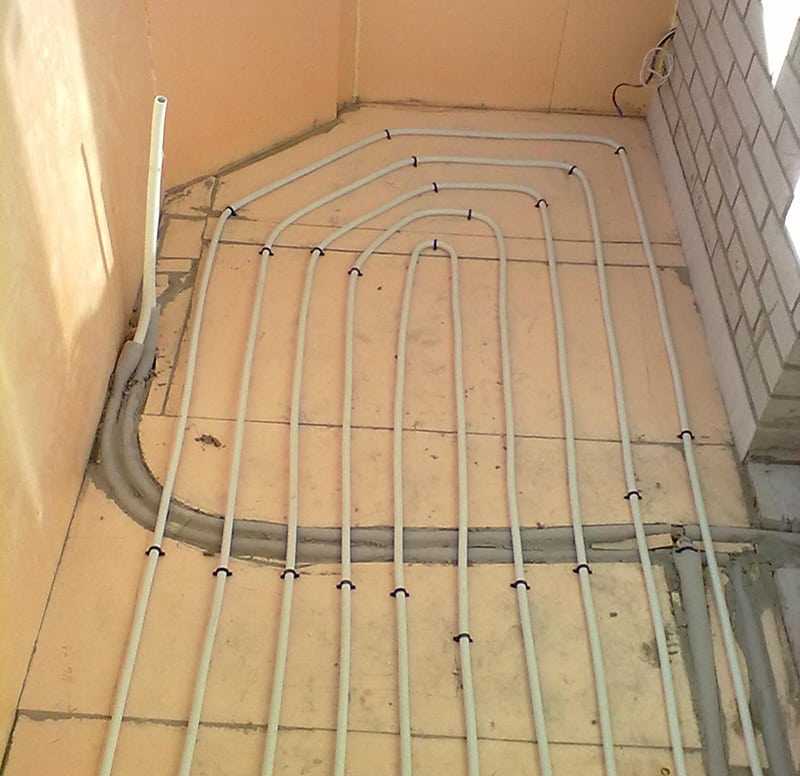

Монтаж трубопровода водяного тёплого пола на балконе:

• трубы фиксируются к армирующей сетке нейлоновыми хомутами;
• интервал между креплениями не должен быть более 1 метра;
• расстояние до стен должно быть равным 7 – 10 см;
• система подключается к основной отопительной системе, причём отрезок трубы, который будет располагаться над уровнем пола, рекомендуется закрыть защитной гофрой;
• в систему заливается вода;
• отопительный котёл запускается на 50 – 70 % от максимальной мощности;
• через 3 -4 часа проверяется рабочее состояние всей системы (определяются возможные утечки, равномерный прогрев, отсутствие воздушных пробок);
• закончив проверку, система заливается специальной смесью для водного пола (делается это только при номинальном рабочем давлении в трубах). Подробнее о том, как можно утеплить пол на балконе, смотрите в этом видео:

Монтаж с использованием пенополистирола

Схема строения теплого водяного пола

Довольно частая ситуация, когда водяной тёплый пол на лоджии необходимо сделать максимально лёгким, так как сама конструкция плиты не выдержит давления, оказанного цементной стяжкой.

В этом случае можно использовать пенополистирольные плиты с повышенным эффектом теплоизоляции. В них уже подготовлены прорези под трубопровод и есть участки, которые будут компенсировать тепловое расширение.

• пенопласт укладывается непосредственно на пол балкона;

• трубы системы прокладываются в пазы;
• конструкция подключается к отопительному котлу;
• заливается водой;
• запускается отопление и оставляется на 3 – 4 часа под нагрузкой 50 – 70 % от максимума;
• по прохождению рекомендуемого времени, проверяется состояние системы. Если трубопровод горячий – монтируется черновой пол, из ДСП или ОСБ, затем укладывается декоративное напольное покрытие.

Модульный тёплый пол

Балконы с деревянным перекрытием тоже относятся к видам, требующим облегчённого веса конструкции. Профессионалы различают три категории тёплого пола, предназначенного для таких оснований:

• классический на брусе;
• реечный;
• модульный.

Модульный тёплый пол

Схема деревянного теплого пола

Последний является одним из простых вариантов. Трубопровод монтируется в специальные каналы в листах ДСП. Затем он подключается к отоплению, заливается водой и запускается. Как раньше, только после полной проверки можно укладывать финишное покрытие.

Реечный тёплый пол

Реечный тёплый пол на балконе монтируется таким образом:

1. Ранее выровненная поверхность накрывается листами ДСП или ОСБ, фиксируется к основанию.
2. Поверх них монтируется трубопровод, между которым устанавливается алюминиевый профиль.
3. Далее, система проверяется, а верхним слоем укладывается ещё один слой ДСП, ОСБ. Финишным слоем – декоративное покрытие.

Тёплый пол на брусе

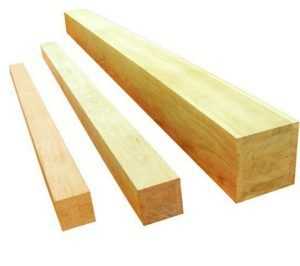

Как сделать монтаж пола из бруса? Для этого требуется предварительное утепление поверхности пенопластом.

1. Укладывается деревянный брус, а затем монтируется алюминиевый профиль с установленными теплоотражающими пластинами.
2. В образовавшуюся нишу размещается трубопровод тёплого пола.
3. Дальнейшие действия аналогичны предыдущим методам: после проверки герметичности всё накрывается листами строительного материала и застилается напольным покрытием.

Исходя из отзывов людей, уже установивших такие обогреватели на свой балкон, можно сказать, что такой метод является хорошим решением для основного обогрева помещения.О том, как сделать теплый пол на брусе, смотрите в этом видео:

Единственное, что не позволяет установить такие системы практически в каждой квартире это запрет на подключение от центрального отопления.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Подробности

Подготовительный этап

Процесс укладки следует начать на хорошо изолированном балконе, в противном случае вы будете отапливать улицу, но вовсе не помещение

По этой причине до начала монтажа системы отопления важно утеплять потолок, пол и стены. Также требуется обязательно провести проверку балконной плиты, сможет ли она выдерживать дополнительную нагрузку при прокладывании труб

Плита обязательно должна быть ровной, если есть перепады больше 1 см, их важно обязательно устранить. Рассмотрим пару вариантов укладки труб при балконном утеплении или даже лоджии:

1. Змейка. Такой водяной теплый пол на балконе предпочтительный для малых по размеру помещений. Форма считается не самой эффективной для того, чтобы прогревать большие пространства. максимально возможная температура воды находится в самом начале системы, и потому укладку начинают от самых холодных участков помещения.
2. Улитка. В этом случае трубы укладывают вдоль стен, перемещаясь до центра пола на балконе. Эта форма подойдет для больших по площади лоджий и балконов. Это позволяет избегать неотапливаемых участков благодаря чередованию горячих и холодных потоков. В такой схеме трубный изгиб достигает до 90 градусов. Нагревание будет происходить равномерно.

Далее рассмотрим, как рассчитать теплый пол.

Как рассчитать теплый водяной пол для лоджии

Коллекторная система

Коллектором можно назвать узел распределения, который состоит из двух гребенок с насосом. Он подает горячую воду по трубам и производит регулирование всей системы. Монтаж производят в особом коллекторном шкафу. Если есть возможность, то можно поставить в выдолбленную нишу на балконе. Шкаф рекомендовано расположить в таком месте, куда легко заходят подающая и обратная труба. Коллекторы могут быть электронными (специально запрограммированы под определенную температуру в системе), а также механические (режим температуры регулируют вручную).

Подбор котлов

До покупки котла требуется обязательно провести расчет мощности. Он должен справляться с системной нагрузкой и иметь дополнительный мощностной запас. Следовательно, мощность котла должна быть равна мощности водяного пола + 10-15%. При проведении каких-то дополнительных работ, чтобы не пришлось сливать жидкость из системы, у котлов есть запорные клапаны.

Инструкция по монтажу

Последовательность такова:

Подготовьте поверхность – любые типы неровности важно устранять заранее, а также очищайте от грязи и мусора.
Укладывайте теплоизоляционный слой – в роли материала рекомендовано выбирать пенопласт или даже пенополистирол экструдированного типа. Их незаменимым качеством можно считать низкий коэффициент тепловой проводимости.
Вдоль стен важно наклеивать демпферную ленту

Она не даст цементу протекать в утеплитель из стяжки, а еще ухудшать теплоизолирующие параметры утеплителя.
Поверх слоя гидроизоляции укладывайте пластиковую или металлическую сетку для армирования. Скрепите ее посредством проволоки. Сеткой важно зафиксировать металлопластиковые или даже полипропиленовые трубы. У трубопровода из такого материала есть свойство смещаться с места.
На сетку важно укладывать трубы по составленной схеме, и укладку начинают с места, где обустроен коллектор. Зафиксируйте трубы посредством хомутов, но не затягивайте их туго. Приблизительный расход составляет 2 штуки на каждый метр. Расстояние между хомутами должно быть примерно 1 метр, а между трубами от 0.1 до 0.3 метров.
Установите коллектор – на трубные концы наденьте гофру и подключите.
Проведите гидравлическое испытание системы отопления в течение 1 суток. Установите давление воды на 3-5 бар.
Если система работает правильно, то важно перейти к новому этапу. Залейте трубы, заполненные водой, посредством бетонного раствора. применяйте бетон не ниже марки М300. Минимальная высота над трубной поверхностью составляет 3 см. Это поможет равномерно распределять тепло по поверхности.
Для полного просыхания смеси нужен примерно 1 месяц, а позже следует начать непосредственное финальное покрытие.

Видеоинструкция поможет вам справиться с поставленной задачей по обустройству теплого водяного пола на лоджии собственноручно.

Рассмотрим еще пару вариаций монтажа.

Что надо знать перед началом работ по утеплению

Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила

На что следует обращать внимание?

Состояние парапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.

Парапет на балконе из пеноблоков

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Перейти к расчётам

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

Утепление балкона

Тип системы подогрева

Есть варианты использования водяной и электрической системы.

Первая в настоящее время почти не используется. Почему?

Цены на теплый пол

теплый пол

1. Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
2. Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
3. В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.

Оптимальный вариант – электрический подогрев.

Инфракрасный теплый пол

Это интересно: Смесительный узел для теплого пола — монтаж коллектора + схемы подключения

Тёплый пол с помощью отопительных кабелей

Укладка кабелей для отопления пола производится во время создания чернового выравнивания поверхности. Таким образом, можно сэкономить на высоте комнаты. Самым удобным и выгодным вариантом, является использование такой системы в квартирах, которые только получены хозяевами и там нету никакого ремонта.

Кабель вместе с закрывающей стяжкой и керамической плиткой, поднимет пол на высоту до восьми сантиметров. Выбрать систему отопления, следует, опираясь на этот параметр. Решите, готовы ли вы пожертвовать высотой комнаты и проложить такой провод.

Обогревающий кабель бывает двух видов:

1. С одной жилой.
2. Двухжильная конструкция кабеля.

Одна жила имеет меньший размер, соответственно получится сделать высоту всего напольного покрытия немного меньше. Но система должна быть закольцована и оба конца кабеля подключаются к терморегуляторному механизму.

Монтаж происходит несколько сложнее, из-за такой особенности. Следует рассчитать и продумать, как будет укладываться кабель по площади, чтобы суметь выйти концом на пульт управления.

Двухжильный кабель не нуждается в подключении конца к терморегулятору, так как он изначально закольцован. Достаточно проложить всю систему по площади, а на конце установить терморегулятор.

Единственное что следует продумать, это место установки регулятора. От него и будет зависеть расположения кабеля по площади пола. После установки и подключения к сети, следует произвести пробный запуск и убедится в исправности и работоспособности системы тёплого пола.

Следующее включение электрического тёплого пола на необходимую мощность проводится после укладки стяжки и керамической плитки. Как только бетонная смесь и клей полностью высохнут, можно включать систему и начинать обогревать помещение.

Инфракрасное отопление пола

Самым новым и эффективным способом отопления является инфракрасная электрическая плёнка. Он обладает высокой эффективностью, не пропускает собранное помещение тепло в прилегающие комнаты, не выделяет никакого вредного излучения.

https://youtube.com/watch?v=3lMEuuRt-zg

Конструкция состоит из плёнки на полимерной основе, которая разбита на квадраты с запаянными в них пластинами. На поверхность установлено большое количество пластин, которое подключаются к сети и нагреваются с помощью электричества.

Устанавливать такую систему под плитку возможно, но не рекомендуется. Поверхность плёнки не склеивается с плиточным клеем и необходимо использовать дополнительную прослойку. К примеру, для увеличения сцепления укладывают специальные сетки с ячейками мелкого размера, около трёх сантиметров.

Рекомендации и советы по выбору

Керамическая плитка довольно холодное покрытие пола и она нуждается в установке системы отопления пола. Единого варианта лучшей системы нету, следует учитывать все свои пожелания, потребности и возможности. Чтобы выбрать обогревательную схему для себя, следует подумать какие финансовые возможности вы имеете, специфику вашего помещения, возможно ли поднятие тёплого пола и прочие факторы.

Для создания тёплого пола в квартире, самым оптимальным вариантом будет использовать электрические схемы утепления. Наиболее распространёнными из них является кабельное и инфракрасное обогревание.

(Пока оценок нет, будь первым)

Отопительные системы пола

Известны 2 вида теплого пола под ламинат с разными энергоносителями, способами монтажа и характеристиками. Принцип действия одинаковый, заключается в равномерном обогреве всей поверхности окружающего материала, который одинаково распределяет тепло от пола к потолку.

Водяное отопление

• обогревает помещение равномерно по всей площади;
• сохраняется постоянная влажность воздуха;
• не создает электромагнитное поле;
• долгий срок службы, ограниченный эксплуатацией трубы;
• экономичен, в сравнении с электрическими нагревателями.

При водяном отоплении происходит передача тепла излучением, а не конвекцией, поднимающей пыль. Такой способ делает помещение безопасным. Преимуществом считают и совместимость с другими видами отопления.

Недостатки:

• требуется разрешение различных инспекций;
• длительный трудоемкий монтаж (если в стяжку, то до полного высыхания бетона);
• снижение давления с стояке;
• сложность регулировки температуры пола;
• не автономность системы, которая зависит от отопительного сезона.

Если случится поломка или протечка трубы, придется демонтировать всю конструкцию с полным удалением стяжки или другой подложки.

Отопление пола с помощью электричества

В этом случае обогрев происходит по тому же принципу, как у водяных полов, но с другим генератором тепла – электричеством. Под воздействием тока нагреваются углеродсодержащие вещества, излучающие тепловые лучи.

Различают:

1. Кабель. В основе заложены одножильный или двухжильный кабель с металлическим проводником, который при подаче тока нагревается благодаря большому внутреннему сопротивлению. Продается в бухтах, комплектах с датчиками.
2. Кабельные маты. Тот же теплоноситель, только для удобства монтажа прикреплен на пластиковую сетку. Их укладывают в стяжку, под плитку.
3. Саморегулирующийся кабель. В отличии от обычного в основе – полупроводник. Он меняет свое сопротивление в зависимости от температуры окружающей среды. Его работа не зависит от квалификации монтажа – не перегорит, если даже уложен неправильно.
4. Инфракрасные маты. Карбоновые стержни в оболочке соединены токопроводами параллельно в пластины.

Есть еще разновидность – инфракрасная пленка. Карбоновый наполнитель запаян между листами специального полимера, к которому с двух сторон подается ток через медный проводник. Этот вид обогрева предназначен только для сухого монтажа под ламинат, ковролин, линолеум.

• не требует специального разрешения от инспекций;
• быстрый нагрев, медленное остывание поверхности;
• возможность регулировки температуры;
• быстрая, легкая установка.

Недостатки:

• поднимутся расходы за электричество;
• усиление нагрузки на основной питающий кабель;
• использование дополнительных материалов для основы при монтаже.

Электрические провода создают электромагнитное поле, которое негативно влияет на здоровье человека.

Устройство водяного теплого пола с автономным подогревом

Первый этап монтажа предусматривает подготовку основы, то есть очистку поверхности от мусора и, при наличии, удаление старого напольного покрытия, такого как плитка. В случае очень неровной поверхности можно повторно залить цементную стяжку. Во время этих работ размечается будущее расположение температурных швов.

Выполнив подготовку базовой поверхности, на нее укладывают теплоизоляционный материал: минеральную или базальтовую вату. Это связано с тем, что плита балкона часто располагается над открытым пространством, через которое в холодные периоды проникает холод. В результате водяной обогреватель может просто промерзнуть. Поэтому стоит заблаговременно позаботиться о его защите, обеспечив возможность бесперебойного функционирования теплого пола.

Разводка труб может крепиться непосредственно на утеплитель. Обычно используются гибкие трубы из металлопластика, диаметр которых не превышает 2 см

Особенности и преимущества

У конструкции теплого пола много преимуществ перед обычными радиаторами. Во-первых, она отлично подходит для небольших помещений, а также больших комнат. Распределяя равномерно теплый воздух, который не охлаждается со временем, создаются максимально комфортные условия для жизни. К главным достоинствам теплого пола относят:

• Новейшая система отопления намного эффективнее, по сравнению с другими. Она выделяет больше тепла, обеспечивая высокий уровень комфорта.
• Несмотря на огромное количество излучаемого тепла, нагревательный элемент имеет невысокую температуру.
• Теплый пол – современная и эстетичная система отопления. Радиаторы занимают много места и зачастую выглядят непривлекательно. Кроме того, пол не нужно декорировать и ухаживать за ним, так как все элементы скрыты под настилом.
• Регулировать температурный режим можно с помощью установленных датчиков. Система автоматизированная и функциональная.
• Главная особенность теплого пола – длительная эксплуатация. Больше всего служит водяная конструкция.
• Систему можно установить самостоятельно, не имея навыков и опыта. Для монтажа не требуется специальное оборудование.
• По теплому полу приятно ходить босиком, ноги не замерзнут, даже если на улице минус градусов.

Теплый пол – это конструкция, которая состоит из множества нагревательных элементов — кабелей или труб. Система может быть трех видов: водяная, пленочная и электрическая. В последнем случае используется кабель, пленка или нагревательные маты. Источник тепла теплого пола вода, кабель или инфракрасная пленка. У каждой конструкции есть свои преимущества и особенности, а также общие черты. Эксплуатация двух видов полов может быть разной. Общим для них считается монтаж на специальную теплоизоляцию, которая представляет собой тепло- сберегающий слой. После теплоизоляции, необходимо сделать стяжку из цемента и уложить напольное покрытие.

1. Водяной. Сложную систему укладки имеет водяной теплый пол. Он может быть автономным или подключенным к центральному отоплению. Водяной пол не подходит для балкона, так как обладает большим весом. Кроме того, его не следует монтировать в многоэтажных домах с центральной системой отопления. К его плюсам относят отличную теплоотдачу. Он способен прогреть даже большие помещения.
2. Электрический. На балконах и лоджиях выгодно использовать нагревательные кабельные элементы. Толщина такой стяжки составляет 4,5 см. Внутри конструкции не скапливается воздух, благодаря чему система служит долго и не перегревается. Для монтажа потребуется электрический кабель, который крепится в форме «змейки». Сверху необходимо уложить плитку. Особенность в том, что эксплуатировать пол можно только через месяц после укладки. Нагревательные элементы следует уложить в секции, сделать стяжку из цемента и песка, а сверху положить покрытие. Работает от электричества через терморегулятор.
3. Пленочный. Технология инфракрасного излучения часто используется для утепления балкона. В качестве нагревательного элемента здесь применяется тонкая пленка с графитовыми полосками и проводниками. Через терморегулятор к проводникам поступает ток. К плюсам пленочного пола относят высокую энергоэффективность, легкость монтажа. Главный недостаток – высокая цена. Специалисты советуют делать его монтаж в небольших помещениях. Идеально подходит для лоджий и балконов.

На балконе теплый пол способен заменить полноценное отопление. Он экономичный, легкий, безопасный, эстетичный и долговечный.

Подготовительные работы

Укладку следует проводить на хорошо изолированном балконе. Иначе вы будете отапливать улицу, а не свое помещение. Поэтому перед установкой системы отопления следует утеплить стены, потолок и пол.

Также необходима проверка балконной плиты. Сможет ли она выдержать дополнительную нагрузку при укладке труб. Плита должна быть ровной, если присутствуют перепады более 10 мм, их необходимо устранить.

Рассмотрим 2 варианта укладки труб при утеплении балкона или лоджии:

Змейка. Такая схема отопления предпочтительна для небольших помещений. Форма считается не эффективной для прогрева больших пространств. Максимально возможная температура воды находится в начале системы, поэтому укладку начинают от наиболее холодных участков помещения.

Улитка. Трубы укладываются вдоль стен, перемещаясь к центру пола балкона. Такая форма подходит для больших балконов и лоджий. Позволяет избежать неотапливаемых участков за счет чередования холодных и горячих потоков. В этой схеме изгиб трубы достигает 90 градусов. Нагрев происходит равномерно.

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой — край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

На заключительном этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забудьте перед монтажом и подключением проводки обесточить сеть! Потребуется подключение к электричеству (220 Вольт).

Терморегуляторы бывают встраиваемые и крепящиеся на поверхности. Итак, крепим терморегулятор и подключаем. Все подключения проводим по схеме, которая прилагается к нему.

Включили, настроили терморегулятор, пощупали… Тепло!!! Работает!!!

На весь процесс монтажа ушло примерно 2 часа. Так что, вполне возможно даже женщине самостоятельно уложить такую диковинку, как пленочный теплый пол на балконе и сделать еще один уголок своего дома немного уютнее.
