Как выбрать распределительный коллектор отопления

Расчет коллекторного отопления

Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.

Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.

Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

Рис. 17 Сборка коллекторного блока

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

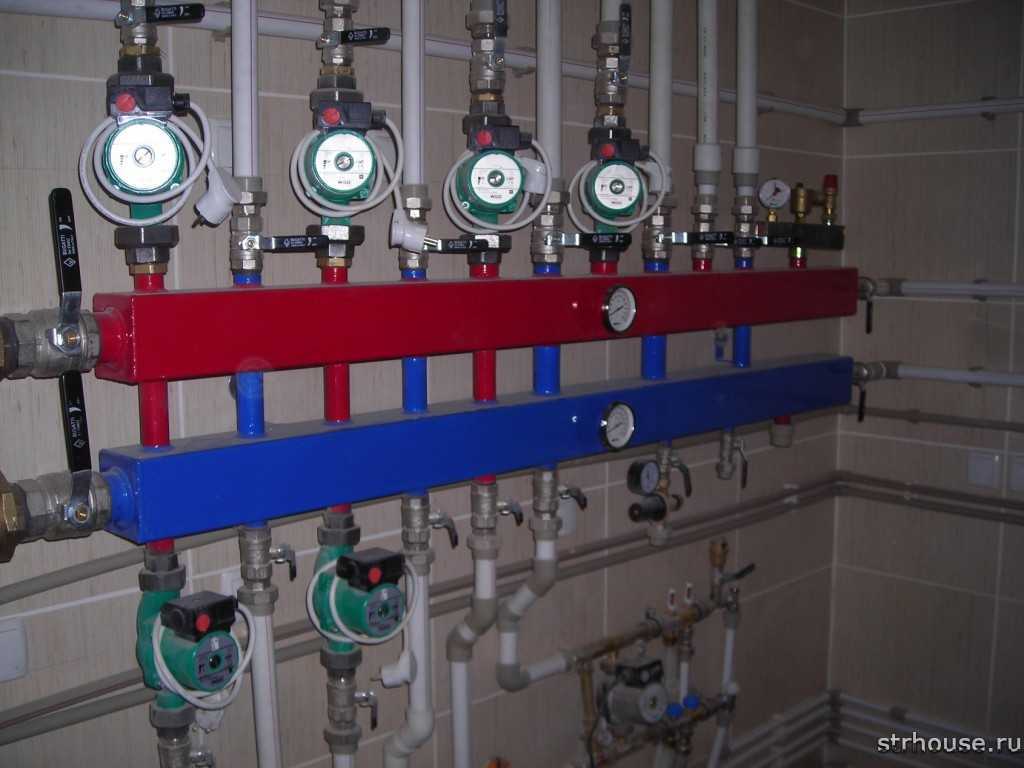

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Конструктивные особенности гребенки отопления

Устройство коллектора – это фактически две гребенки (подающая и обратная). Что может входить в его конструкцию:

• Непосредственно гребенки;
• Расходомеры;
• Термоголовки;
• Терхходовые клапана;
• Гидрострелка;
• Воздухоотводчик;
• Краны;
• Запорные вентили;
• Оцинкованные кронштейны.

В зависимости от сложности узла и количества контуров комплектация и устройство могут меняться. Основные детали – это распределительная гребенка системы отопления, вентили и краны. Могут пригодиться и расходомеры, принцип работы которых – визуальная регулировка расхода теплоносителя, особенно для систем, в которых несколько контуров.

Коллектор можно сконструировать своими руками, для чего понадобятся полипропиленовые детали (трубы, тройники и т.п.) и набор запорной арматуры, а также любое другое устройство на усмотрение хозяев жилья. Полипропиленовые трубы нужно спаять. Можно использовать простейшую гребенку из нержавейки с отводами на одной стороне. Однако следует понимать, что, на первый взгляд, простая конструкция может потребовать сложного ремонта через небольшой промежуток времени или полной замены, что повлечет крупные расходы.

Разновидности коллекторов

Коллектор для радиаторного отопления

Коллектор предназначен для закрытой системы циркуляционного отопления. Устройство бывает нескольких модификаций.

Радиаторные коллекторы

Водяной прибор ставится на батарею и способствует равномерному распределению воды в каждой секции. Его можно подключать вверху, сбоку, внизу или ввести по диагонали. Если у вас квартира, оптимальным будет нижняя установка – контуры скрываются под плинтусом или напольным покрытием.

Частный дом оснащается радиаторными распределителями на каждом этаже. Они ставятся по центру разводки, скрываются в нишах или специальных шкафах. Если на коллекторные устройства не выводится одинаковое количество колец, для каждого отвода используется индивидуальный циркуляционный насос.

Радиаторный тип механизмов имеет несколько особенностей подсоединения:

• ветки распредузла формируют отдельные контуры с запорной арматурой;
• для теплых полов используется медный или полипропиленовый вид труб;
• соединение осуществляется при помощи неразъемных фитингов;
• для регулировки количества теплоносителя ставятся вентили;
• циркуляционный нанос находится в промежуточном узле на входе в патрубок обратки;
• количество труб зависит от числа комнат, подсоединенных к одной гребенке.

Термогидравлический распределитель

Гидрострелка

Гидрострелка применяется в производительной или разветвленной системе теплоснабжения, к которой подключается многоэтажный тип зданий. На одну сторону звена-связки выводится контур под отопительный котел, на вторую – батареи отопления или теплые полы.

Распределительный гидроколлектор обеспечивает:

• устранение резких скачков температуры воды;
• повышение эксплуатационных ресурсов в системе;
• экономию топлива и электричества;
• сохранение постоянного объема воды в резервуаре посредством подмеса и вторичной циркуляции;
• компенсацию затрат теплоносителя второстепенного контура;
• отделение гидравлического контура котла от вторичной разводки;
• поддержку температурного баланса отопительных коммуникаций.

Солнечные коллекторные устройства

Схема солнечного коллектора

В регионах без автономной водоподачи или негазифицированных местностях можно реализовать отопление при помощи солнечных коллекторов. Конструкционно приборы выполняются как теплицы, способные накапливать солнечную энергию. Теплоноситель циркулирует естественным образом – циркуляционные потоки создают вентиляторы поглощающей пластины.

Солнечные лучи принимает распределитель в виде плоского ящика. Черная тепловоспринимающая пластина аккумулирует тепловые потоки и передает их на носитель тепла, в качестве которого задействуется воздушный поток или вода. Инновационные системы работают по направлению движения солнца.

Солнечные установки отличаются дорогой ценой, и даже в южных областях задействуются как вспомогательный отопительный прибор.

Подключение теплого пола

Коллекторная схема отопления может быть применена для радиаторного отопления, а также для так называемого «теплого пола». Существует также еще одна схема — комбинированная, которая подразумевает использование как радиаторов так и подогреваемого пола. Так что первым делом необходимо определиться с тем какую схему вы будете использовать.

Применить данные схемы удастся в новых проектируемых домах, так как переделать уже имеющуюся систему, особенно центральную, в квартирах не представляется возможным.

Если отопить необходимо многоэтажный дом, то для каждого отдельного этажа предусмотрен свой коллектор. Одного коллектора на один этаж будет достаточно. В планировке дома лучше учесть, что коллектор должен распологаться на равноудаленном растоянии от каждого радиатора и каждое кольцо напольного отопления должно быть примерно равным по размеру. Для этого нужно предусмотреть нишу в стене или отдельную комнату для этих потребностей. Ее размер будет зависеть от размера коллектора.

Плюсы коллекторной отопительной системы

Основные преимущества, которые дает гребенка для отопления, – это простота эксплуатации и управления системой.

Дополнительные плюсы следующие:

1. Благодаря установке коллектора каждым составляющим элементом отопительного контура можно управлять централизованно и независимо. Можно ставить разную температуру в любой комнате, отключать отдельные отопительные приборы или целые группы.
2. Каждая линия, проложенная от коллектора, подает теплоноситель в одну батарею или группу приборов, поэтому можно делать разводку из труб небольшого сечения. Трубопроводы чаще укладывают в стяжку пола, стараясь сократить до минимума расстояние между отопительным прибором и гребенкой.
3. При необходимости коллекторная схема позволяет объединять несколько контуров с разными параметрами теплоносителя. В этом случае устанавливают гидрострелку, являющуюся разновидностью коллектора и представляющую собой трубу большого сечения. Она обеспечивает связь между подачей и обраткой, регулирует потоки теплоносителя.

Важно! Гидрострелку обычно используют в системах с радиаторным отоплением и теплыми полами. Среди недостатков стоит назвать следующее:. Среди недостатков стоит назвать следующее:

Среди недостатков стоит назвать следующее:

• больший расход тепловой энергии, чем при последовательном подключении;
• при использовании лучевой разводки присутствует перерасход материалов, а сама сеть будет портить интерьер;
• скрытая прокладка трубопроводов имеет много недостатков;
• большое гидравлическое сопротивление при использовании труб малого сечения вынуждает устанавливать циркуляционные насосы;
• при создании нескольких контуров надо монтировать столько же циркуляционных насосов, что повышает затраты на организацию системы;
• из-за обязательного применения насосного оборудования отопительная система является энергозависимой, поэтому не подходит для населенных пунктов с перебоями в подаче электроэнергии.

Принцип работы коллектора

Распределительная гребенка системы отопления предназначена для перенаправления потоков теплоносителя, поступающих из главной магистрали, по отдельным контурам. Это же устройство возвращает охлажденную жидкость в котел.

При использовании коллектора для системы отопления отдельно подключенные к нему контуры работают независимо, имеют разные параметры. По сути, это распределительный узел, являющийся промежуточным звеном.

Его главные элементы:

1. Обратный распределитель отводит охлажденный теплоноситель в нагревательное оборудование.
2. Подающая гребенка распределяет тепловой носитель по контурам.

Оба устройства формируют коллекторную группу. У каждого элемента есть несколько выпусков для подключения обособленных контуров. Они в свою очередь идут к отопительным агрегатам. На каждый отвод устанавливают регулировочный кран или запорную арматуру. Благодаря им можно регулировать давление в контуре и при необходимости отключать отельные ветки с целью проведения ремонта.

Для удобства управления отопительной системой на корпус гребенки устанавливают дополнительное оборудование:

Рекомендуем к прочтению:Перепускной клапан в отопительной системе и виды байпасов

• тепловые счетчики;
• расходомеры;
• водосливные клапаны;
• воздухоотводчик.

Коллекторная система работает по такому принципу:

1. Нагретый в котле теплоноситель поступает в коллекторный распределитель.
2. Вследствие большого сечения устройства скорость тока теплоносителя уменьшается, за счет чего происходит распределение потоков по всем отводам.
3. Через патрубки с меньшим диаметром жидкость из коллекторного узла идет в отдельные контуры к радиаторам или теплым полам. Поэтому каждый прибор получает теплоноситель с одинаковой температурой.
4. При достижении отопительного прибора вода отдает тепловую энергию и идет по другой трубе в противоположном направлении к гребенке.
5. При попадании в обратный распределитель поток дальше следует в нагревательное оборудование.

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

• допустимое давление в контуре – 6 бар;
• температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

• HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
• HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

• F – на подаче встраивается расходомер;
• BV – имеет четвертные краны;
• С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

 Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2.  От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

• наличие системы «теплый пол»;
• помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
• этажное отопление;
• отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

• труба диаметром 32 мм;
• тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

• профильная труба 8х8 см или 10х10 см;
• круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

Зачем нужен коллектор, принцип работы

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Схема работы коллекторной трубы для сбора теплоносителяИтак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Основные значения

Чаще всего обыватели используют данное слово для обозначения людей, занимающихся так называемым «выбиванием» долгов. Сегодня существуют целые коллекторские компании, которые выкупают у банков долги их заемщиков, а затем уже самостоятельно пытаются всеми законными способами этот долг, но уже с дополнительными процентами, возвратить себе. При этом многие граждане, считающие именно эту трактовку слова единственно правильной, искренне считают, что они точно и правильно знают, что такое коллектор.

На самом же деле, это слово имеет старинное происхождение. Изначально оно означало учреждение, которое что-либо аккумулировало в себе, а затем перераспределяло по подведомственным ему организациям.

Но с течением времени коллектор стал наименованием технических устройств, в частности автомобильных, отопительных или горнодобывающих. При этом в каждой конкретной отрасли данный прибор имеет и выполняет свою конкретную функцию. Теперь, когда стало понятно, что такое коллектор, необходимо ознакомиться с тем, какие именно функции выполняет каждый из его видов.
