Монтаж электрического (кабельного) теплого пола своими руками

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Подгонка под размер помещения

МД - 1

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы

Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем

  • Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
  • Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
  • В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем

Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

Схема укладки кабеля

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

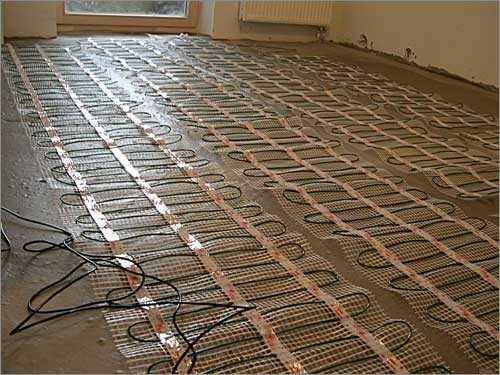

Уложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

  1. От сети переменного тока идут два провода.
  2. От нагревательного кабеля два провода.
  3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Схема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

Виды электрических теплых полов

Все полы с электрическими нагревательными элементами, возможно разделить только по основному принципу передачи энергии. В этом случае, они делятся на две большие группы:

  1. Плёночные инфракрасные полы;
  2. Кабельные (стержневые) полы.

Доминирующий принцип теплопередачи от нагревательного элемента к напольному покрытию у них распределяется так: у плёночных полов – излучение, а у кабельных полов – теплоперенос. Разница более ощущается, если вспомнить что теплоперенос осуществляется при прямом контакте, а для излучения соприкосновение не требуется.

Эти главные принципы, диктуют и условия монтажа электрического тёплого пола. В случае с кабельными полами, обязательно требуется «похоронить» нагревательный элемент в стяжке. А вот плёночные полы можно монтировать без «грязных» работ. Следовательно, и по назначению они тоже будут иметь целевое определение. Кабельные полы идеально подходят под монолитно-однородные покрытия, вроде кафельной плитки или наливных 3D полов. А вот с ламинатом, линолеумом и ковролином, отлично сочетаются инфракрасные полы.

Но это деление не полное. Каждый из этих способов нагрева, следует также разделить на группы в зависимости от формы выпуска. Так кабельные полы делятся на:

  • Двужильный кабель;
  • Одножильный кабель;
  • Маты;
  • Стержневой пол.

Различия между ними оказывают весомое значение во время планирования и укладки нагревательных элементов.

В частности, одножильный кабель укладывают таким образом, чтобы оба конца в итоге оказались в одной точке. Образно выражаясь, это два провода для одной электрической вилки. Такой способ укладки называется «двойным»: «двойная улитка», «двойная спираль».

Маты, это двухжильный нагревательный элемент, зафиксированный на полипропиленовой сетке с крупной ячеей. Удобство при монтаже весьма сомнительно, ибо шаг кабеля и мощность всего изделия уже декларированы. Но в некоторых случаях, особенно в небольших помещениях, с таким форм-фактором работать удобнее.

Стержневые нагревательные элементы это особый подвид. Если представить эту конструкцию наглядно, то вспомните верёвочную лестницу. Только вместо верёвок – провода, а вместо ступенек стержневые нагревательные элементы. В работе они менее удобны, чем все остальные виды, так как при изменении направления укладки кабеля, требуется восстанавливать электрическую цепь, сами стержни не гибкие. В качестве компенсации, производитель декларирует повышенную энергоэффективность и долговечность. Но с этим много вопросов.

Ещё одно свойство кабельных тёплых полов необходимо подчеркнуть – огромная инертность. Причина в том, что для нагрева напольного покрытия, тепло должно сначала прогреть несколько сантиметров монолитной цементной стяжки. Минимальный слой стяжки, должен быть 4 см. Если 1м2 при толщине 1 см, весит 16 кг, то 4 см – 64 кг. А прогреть 64 кг бетона весьма энергозатратная задача, да и время потребуется. Поэтому на таких полах трудно поддерживать заданную температуру с высокой точностью. Но и остывают они тоже не сразу. Одним словом инертность можно использовать в свою пользу, но далеко не всегда.

Инфракрасные полы представляют собой две лавсановые плёнки, между которыми нанесён слой карбона. В зависимости от способа нанесения этого слоя, происходит деление на:

  • Полосатые плёнки;
  • Сплошные плёнки.

Так как мощность регулируется толщиной карбонового слоя, а при монтаже эти различия особых требований не предъявляют, то разница заметна только при эксплуатации. В частности, при ошибках в организации подогрева полов с помощью полосатой плёнки, возможно появление «эффекта зебры». При нём, ногами ощущается разница в температуре напольного покрытия. Но заметим, что это проявляется при ошибках монтажа. Прочие показатели, такие как скорость набора запрограммированной температуры, площадь излучения или энергоэффективность, не выявляют качественного превосходства, а лишь обособляют количественные. Да, плёнка со сплошным нанесением карбона нагревается на 8% быстрее, поверхность излучения больше на 12%, но и в цене такой материал выше на 35-40%.

Важной особенностью плёночных нагревательных элементов, является их способ теплопередачи. Практически на 95% это излучение

Доказывается это очень просто. Подержите руку на расстоянии 5-7 см от включённой плёнки, и вы ощутите явную передачу тепла. А если зажать её между ладонями, то нагрев едва ощущается. Именно это качество, делает инфракрасную плёнку идеальным вариантом нагрева таких напольных покрытий, как ламинат, линолеум, ковролин.

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Мат нагревательный. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений
Фото из
Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Главные плюсы и минусы электрических полов

Перед тем как сделать теплые полы своими руками, важно изучить все сильные и слабые грани данного покрытия, для того, чтобы смонтированный тепловые полы так, чтобы они отслужили вам долгое время. К несомненным плюсам данного изделия относятся:

К несомненным плюсам данного изделия относятся:

  • Возможность применять теплый электрический пол, как в виде главного источника тепла, так и в виде вспомогательного;
  • Плавное и самое главное правильный прогрев всего помещения;
  • Широкий спектр применения в различного рода комнатах, начиная от обычных жилых помещений и заканчивая офисами;
  • Электрические теплые полы органично компилируются с всевозможными видами финального слоя, например, кафель, ламинированное покрытие, линолеум;
  • Температурный режим и прогрев допустимо регулировать, как во всем помещении, так и в отдельно взятых зонах;
  • Уложенный тепловой пол данного вида не требует дополнительный монтаж специального оборудования;
  • Чтобы установить электрический пол не требуется специализированного знания;
  • Незаметность. Установка электрических теплых полов делается под финишным слоем, а это означает, что готовая схема полностью скрыта;
  • Довольно продолжительный срок эксплуатирования при выполнении всех рекомендаций по эксплуатации.

Так как любое современное изделие, к сожалению, помимо плюсов наделено и минусами, то когда решитесь сделать электрический теплый пол своими руками их нужно учесть.

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками

Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие

Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Ошибки при монтаже

Всем известно, что любая работа, выполненная не качественно, приводит к дополнительным тратам времени и денег. Чтобы избежать этого, нужно знать, какие чаще всего совершаются ошибки при монтаже электро-термопола.

Пожалуй, самой распространенной и главной является обрезка слишком длинного кабеля. Делать это категорически запрещено, поскольку провод, который используется для изготовления «теплого пола», экранирован и имеет сопротивление, зависящее от его длины.

Тёплый пол под плитку

Неправильно рассчитанная площадь под устройство также может вывести его впоследствии из строя.

Некоторые люди, переживая за исправность конструкции, включают ее, не дожидаясь высыхания стяжки, чего делать нельзя!

Приборы теплого пола – весьма хрупкая вещь и наступать на них следует очень осторожно, избегая передавливания кабеля. Поэтому позаботьтесь о том, чтобы снять тяжелую обувь при укладке обогревательных элементов

Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона.

Не следует экономить и оставлять пустоты между элементами электрических полов, это приведет только к их перегреву и поломке.

Потрудитесь после монтирования сделать приблизительный план расположения устройства, поскольку в дальнейшем забывчивость может сыграть с вами злую шутку и, ремонтируя что-то, вы выведете из строя весь отопительный комплекс.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

  • Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
  • Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
  • Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Монтаж

Установка электрических тёплых полов своими руками начинается с монтажа терморегулятора и датчика температуры. Рекомендуется выбирать место для их размещения в таких местах, где будет максимально просто и удобно выполнять действия, связанные с изменением работы системы. В большинстве случаев они устанавливаются на высоте не менее 0,3 м от пола.

Ниша для крепления высверливается с помощью перфоратора со специальной победитовой насадкой. Чтобы протянуть кабель питания и нагревательные провода, можно проштробить в стене отдельный канал. Защита от влаги осуществляется с использованием гофрированных труб. Подобрать сечение питающих жил можно, руководствуясь таблицей, приведённой ниже:

Материал проводника Сечение жил, мм Максимальный ток нагрузки, А Максимальная суммарная мощность нагрузки, кВт
Медь 2*1,0 16 3,5
Медь 2*1,5 19 4,1
Медь 2*2,5 27 5,9
Алюминий 2*2,5 20 4,4
Алюминий 2*4 28 6,1

Раскладка кабеля

Перед тем, как уложить тёплый пол на основание, нужно протянуть один конец нагревательного элемента к участку, на котором будет расположен терморегулятор. Закрепив его на монтажную ленту, проложить остальные в этом направлении. Монтаж кабеля должен выполняться равномерно без пересечения и нахлёстов. Подробнее о правильной укладке кабеля смотрите в этом видео:

Монтировать кабель лучше в резиновых тапочках

Как говорилось ранее, расстояние межу параллельными полосами должно быть не менее 8 см. При этом, в местах изгибов они не должен резко перегибаться.

Монтажный конец должен располагаться возле регулятора. Установка электрического тёплого пола своими руками может сопровождаться возможным повреждением жил или изоляции кабеля жёсткой обувью. Чтобы избежать этого, желательно надевать для выполнения работ резиновые тапочки или что-то другое, имеющее мягкую резиновую подошву.

Температурный датчик

Установить электрический датчик температуры нужно рядом с концом трубки, при этом её наконечник должен закрыться крышкой. Таким образом, будет осуществляться защита от забивания цементным раствором при заливании стяжки.

Конец должен монтироваться на расстоянии не ближе, чем 50 см от стен. За радиусом изгиба подводящей трубки следить нужно особо тщательно, так как она может перегнуться. Зафиксированная гофротрубка и установленный в ней датчик крепятся на одинаковом расстоянии от витков провода. Монтажный канал после того, как подключение выполнено, замазывается свежим цементным раствором или алебастром.

Убедившись, что система начинает прогреваться, можно постепенно увеличивать мощность до средних показателей.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
