Ремонт газового котла «протерм»: характерные неисправности и методы исправления ошибок

Почему не включается котел

После правильной установки при отсутствии нарушений котел настенного типа обычно не доставляет проблем своим владельцам. Средний срок службы агрегата составляет от 4 до 9 лет, но поломки могут случаться на любом этапе эксплуатации. Когда настенный котел не включается, на его дисплее появляется информация об ошибке с указанием персонального кода либо номера в зависимости от конкретной модели устройства.

Его нужно записать и посмотреть точное значение в инструкции, где представлены описания наиболее часто встречающихся неисправностей. Самая распространенная проблема – отсутствие розжига газо-воздушной смеси. Пламя может загораться и гаснуть спустя некоторое время или отсутствовать полностью, если котел закрывает клапан для подачи газа. Это происходит по ряду причин:

  • проблемы с полярностью подключения или ошибка фазировки;
  • окисление либо загрязнение электрода розжига, присутствие зазора в горелке;
  • трещины или пробои в изоляционной части высоковольтных проводов;
  • сложности с подсоединением электричества;
  • отсутствие подачи газа из-за неисправного счетчика или загрязненных фильтров;
  • сломанная плата управления.

Еще одной популярной проблемой является недостаточность тяги. В такой ситуации продукты сгорания ликвидируются не полностью, котел для отопления не включается и не проводит розжиг. Помимо этого нередко возникают сложности с давлением воды, которое в норме должно находиться на минимальной отметке и контролироваться персональным датчиком. Пользователи могут контролировать уровень давления при помощи встроенного манометра механического или электронного типа.

При падении давления в котле ниже допустимого автоматика блокирует работу

Все газовые котлы работают в закрытой системе отопления, давление в которой периодически падает. Если оно снижается до критического уровня в 0,5-0,7 бар, прибор не будет запускаться, поскольку датчик фиксирует проблему как поломку и приостанавливает всю работу прибора.

Котел может не работать только в одном режиме, например, ГВС либо отопления. В подобной ситуации агрегату требуется полноценная диагностика у специалиста, который сумеет точно определить причину поломки.

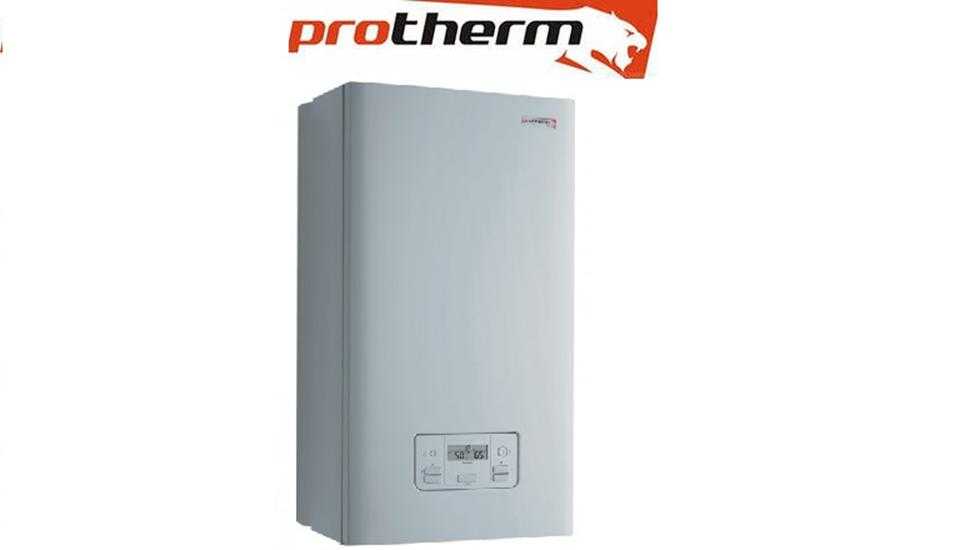

Виды газовых котлов Протерм

По месту монтажа все модели делятся на настенные и напольные двухконтурные или одноконтурные варианты. Во вторую группу входят стальные или чугунные агрегаты, оборудованные инжекторными или вентиляторными горелками, способные функционировать на натуральном или сжиженном топливе. Мощность напольных установок составляет от 12 до 150 кВт. Настенные приборы бывают атмосферными и турбированными. Их мощность колеблется в пределах 11-35 кВт.

Серии газовых котлов Protherm:

  • Рысь – конденсационный прибор, обеспечивающий энергосберегающий обогрев загородных дач и особняков;
  • Протерм Медведь 40 klom 17 – надежные модели, оснащенные бойлером, теплообменным аппаратом из чугуна;
  • Бизон – универсальные приборы, которые одинаково эффективно работают на газе, мазуте и дизеле;
  • Пантера 24 ktv – отличается простой в использовании KNX и новой системой безопасности;
  • Гризли – подходят для отопления зданий площадью до 1500 м², мощность устройств достигает 150 кВт;
  • Ягуар – недорогая модель, которую можно использовать одновременно для отопления и получения горячей воды;
  • Волк – способен работать без подачи электроэнергии, оснащен теплообменным агрегатом из стали;
  • Протерм Гепард 23 mtv – настенный агрегат, который подходит для частного дома и квартиры.

Котлы Протерм характеризуются высоким качеством сборки, надежностью, простой установкой и эксплуатацией. Но периодически оборудование требует чистки, ремонта или замены деталей. Запчасти для котла Protherm поставляет европейская компания Vaillant. При своевременном устранении неполадок гарантируется длительный срок службы отопительных приборов.

Что такое электрокотел

Электрокотел представляет собой специальное высокотехнологическое оборудование, предназначенное для обогрева различного рода помещений. Отличительной особенностью такого агрегата является использование специального вида топлива — электрической энергии. По многим параметрам котел превосходит оборудование, работающее на других видах топлива: жидкое, твердое, газ.

Электрооборудование считается самым безопасным в использовании. Но чтобы оно хорошо функционировало, необходимо строго соблюдать правила его эксплуатации и производить своевременное технологическое обслуживание.

Посмотрите видео, где рассказывается о принципе работы и устройстве электрического котла P rotherm Скат .

Устройство

Несмотря на большое многообразие котлов с различными принципами работы устройство всех моделей приблизительно одинаковое. Главное место в структуре отводится нагревательному элементу. В зависимости от вида применяемого нагревателя и принципа его действия существует несколько типов котлоагрегатов.

Все нагревательные элементы располагаются в теплообменниках, которые и считаются основными конструкционными элементами котлоагрегата. При их неисправности невозможен нагрев теплоносителя.

В зависимости от конструкции и производителя оборудование может иметь различную комплектацию.

  1. Электронный блок управления. Р егулирует температурный режим, включая и выключая оборудование в нужное время.
  2. Циркуляционный насос (теплонасос). Является обязательным компонентом системы, поддерживает стабильную скорость движения теплоносителя в контуре. Производит принудительное циркулирование жидкости и создает в системе необходимое давление, обеспечивая при этом наиболее эффективный теплообмен и прогрев помещения .
  3. Расширительный бак. Н е все виды электрических котлоагрегатов с насосом оборудованы расширительным баком. Поэтому, если приобретается оборудование без бака, нужно будет докупать эту деталь отдельно и устанавливать, врезая в трубный контур отопления.
  4. Фильтры. Производят очистку и извлечение из воды различных примесей.
  5. Предохранительные клапаны. Защищают систему от нежелательных отклонений в работе.
  6. Клапан безопасности. Подключен к обратному патрубку. Осуществляет аварийный сброс воды, когда давление поднимается выше установленной нормы.
  7. Манометр. Этот прибор определяет давление жидкостей, газов внутри котла и труб систем отопления, необходим для ведения мониторинга.
  8. Термический выключатель . Производит отключение оборудования при его перегреве. Подсоединен к термодатчику, расположенному вверху электрокотла.
  9. Автоматический воздушный клапан. Находится выше нагревательного бака и производит аварийный сброс воздуха из емкости в случае избыточного давления.

Электрические ТЭНовые

Принцип действия основан на простом электрическом нагреве элементов, которые отдают свое тепло жидкости. Элемент нагрева – ТЭН. В качестве теплоносителя используются вода или другие разрешенные жидкости, в соответствии с инструкцией по эксплуатации.

Индукционные

В основе их действия заложен принцип электромагнитной индукции. Элементом нагрева является катушка, внутри которой проходит трубопровод, заполненный водой. При прохождении по катушке электрического тока под воздействием электромагнитного поля происходит нагрев теплоносителя.

Ионные

Рабочим элементом в таких конструкциях служат электроды, помещенные в специальную водную среду, где происходит процесс нагрева теплоносителя при прохождении по нему переменного тока.

Особенностью применения этого вида котлов является обязательный контроль электропроводности жидкости и принятие мер по ее регулированию. Нельзя допускать явления электролиза и пробоя. Несоблюдение этих требований может привести к поломке оборудования.

Используемую жидкость нельзя применять для бытовых нужд. Носитель тепла, который циркулирует по трубам и попадает в рабочую емкость котла, контактирует непосредственно с электрическим током. Не рекомендуется проводить ремонтные и пусконаладочные работы без привлечения опытного мастера.

Коды ошибок котла Протерм Ягуар — Рекомендации по устранению неполадок

Автономные системы отопления, собранные на базе газовых котлов, считаются наиболее эффективными и экономичными.

Одним из лидеров среди европейских производителей газовых котлов является компания Viessmann.

Ее агрегаты обладают высокими эксплуатационными возможностями, качественно сконструированы и собраны.

Все котлы Viessmann имеют необходимые сертификаты соответствия европейским стандартам качества и экологической безопасности, а также снабжены системой самодиагностики, следящей за состоянием узлов и подающей сигналы о возникших проблемах.

Рассмотрим этот вопрос подробнее.

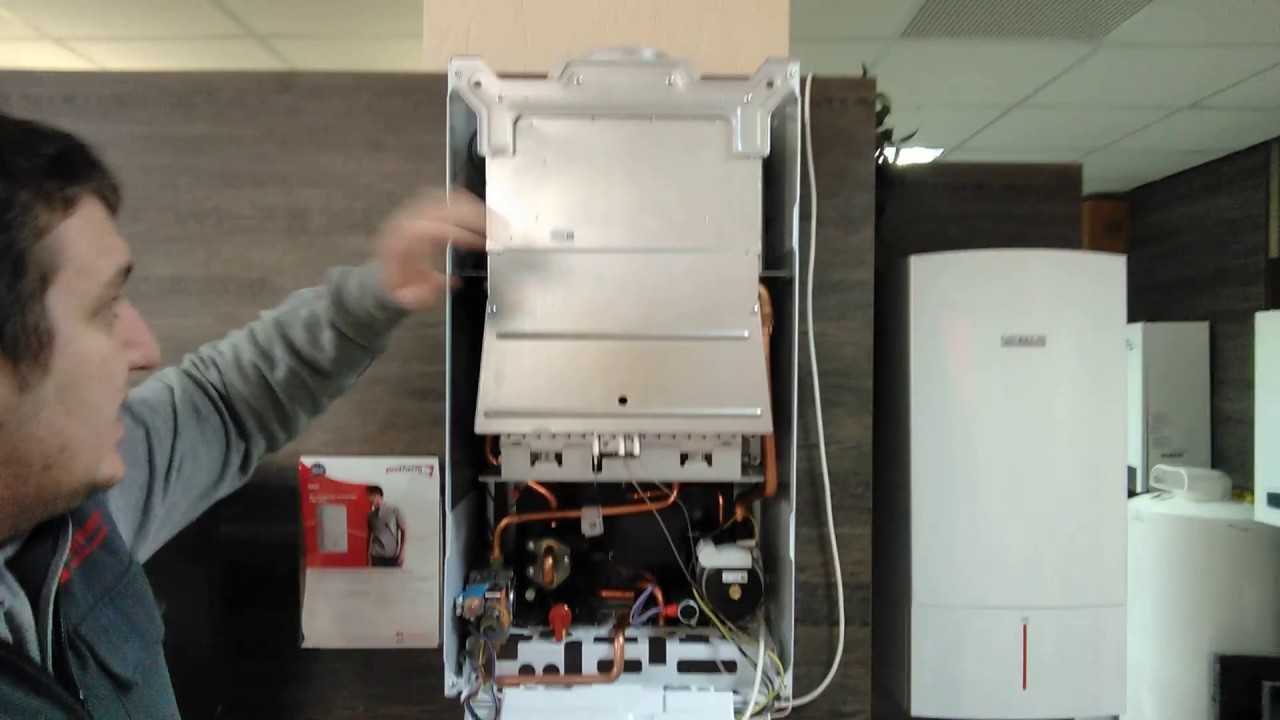

Стоит ли браться самому за ремонт

У типичного газового котла все элементы конструкции условно объединены в три группы:

Во время ремонта основной риск безопасности возникает из-за возможной утечки газа. Причиной этому может быть неправильный ремонт, демонтаж или монтаж оборудования с функциями подачи топлива.

Из-за этого лучше, чтобы эти конструктивные части ремонтировал специалист. Кроме того, не допускается самостоятельное устранение неисправностей в электронном оборудовании газового котла. Автоматическая система достаточно специфическая, и если не обладать соответствующей квалификацией, корректно восстановить такого вида оборудование на практике является невозможным.

И все же, если у вас не хватает опыта, обслуживание котлов отопления и ремонт газовых колонок лучше поручить профессионалам.

Что можно отремонтировать своими руками

Комнатный термостат позволяет более точно настраивать микроклимат в помещении. Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.

Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.

Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.

Для подключения котел отключают, открывают крышку и удаляют перемычку. Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.

Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.

Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.

Основные коды ошибок и неисправности газового котла Протерм (Protherm)

Все неполадки оперативно определяет система самодиагностики, которая включает терморезисторы и другие детали, реагирующие на изменения сервисных настроек. Датчик передает сигнал на электронную плату, которая выводит ошибку на экран.

Оповещение состоит из определенной совокупности буквы и числа. Для каждой неисправности предусмотрен особый код. Детальный список ошибок достаточно длинный и прописан в инструкции по ремонту, которая прилагается к отопительному оборудованию. Частота распространения тех или иных сбоев зависит от модификации установки.

Наиболее распространенная ошибка котла Протерм Гепард – поломка регулятора давления газа (F28-29),

а неисправности Ягуара обычно связаны с датчиками или изменением рабочих параметров до критических.

При перегреве антифриза выбивает F01. При проблемах с розжигом появляется код F04. О неисправностях датчиков оповещают значения F02, F03, F09. Нередко на экране наблюдается шифр F10, сигнализирующий о сбоях давления.

Наиболее распространенные неисправности Протерм Медведь связаны с ошибками F10, F73, F20, F28. Первые два кода сигнализируют о КЗ в контуре подачи воды или на корпусе. F20 сигнализирует о перегреве, а F28 – об отсутствии розжига. Причины проблем связаны с неправильными настройками температуры, которые можно отрегулировать самостоятельно.

Популярность пользуется котел Протерм Пантера 30 ktv, неисправности которого часто связаны с перегревом системы (F20-21) и сбоями давления (F22). Также нередко нарушается работа насосного оборудования (F23, F24, F25). Достаточно распространенные в частных домах котлы Протерм Леопард, ошибки которых связаны с показателями питающего напряжения. Так о падении давления сигнализирует код F0, а о проблемах с датчиками – F2-F8.

Что значит ошибка f1 и как устранить

Ошибка f1 оповещает о блокировке розжига. Причины поломки связаны с отсутствием сигнала о наличии огня. При этом газовый клапан остается открытым, срабатывает система безопасности и оборудование отключается. Для устранения неисправности требуется перезапустить агрегат, нажав соответствующую кнопку на корпусе.

Читайте подробнее: Почему тухнет газовый котел? Основные причины

Ошибка f3

Код f3 сигнализирует о перегреве отопительного оборудования. Когда температура достигает 95 градусов, то автоматически срабатывает защитный механизм и система отключается. Для возобновления работы котла достаточно подождать, пока температурные показатели нормализуются. Если сбой повторится, то следует перезагрузить термопредохранитель.

Ошибка f4

При неисправности датчика горячего водоснабжения на дисплее появляется код f4. Оборудование продолжает обогревать дом, но не нагревает воду. Чтобы избавиться от такой ошибки котла Protherm, понадобится заменить датчик или зачистить окислившиеся контакты.

Газовый котел показывает ошибку f04 (неисправность ионизационного устройства)

Ошибка f 04 оповещает о проблемах с ионизацией. Чтобы устранить неисправность ионизационного устройства, требуется перезагрузить его и проверить, открыт ли газовый кран.

Ошибка f7

Ошибка f7 сигнализирует о разрыве связи. Для устранения поломки понадобиться осмотреть все провода на наличие видимых повреждений, прозвонить провода, проверить все входы и плату управления. Если источник сбоя не удалось определить самостоятельно, то требуется обратиться в сервисный центр.

Неисправность f20

Ошибку f20 выбирает при срабатывании предохранительного термостата. Причины неполадки заключаются в перегреве оборудования или разрыве цепи. Для ремонта требуется прозвонить проводку и повторно подключить устройство. Также следует осмотреть насосное оборудование, выпустить воздух.

Ошибка f28, как устранить

Причины f28 ошибки в газовом котле Protherm связаны со сбоями при подаче газа, поломкой электродов ионизации и электронной платы, неисправностью заземления. Ремонт оборудования зависит от источника проблемы.

Как устранить ошибку f28:

  • Убедитесь в открытии газового вентиля, перезагрузите несколько раз систему, проверьте настройки оборудования;
  • Почистите электроды ионизации с помощью мелкозернистой наждачки;
  • Поменяйте полярность розетки и проверьте заземление агрегата;
  • Замените электронную плату.

Что означает ошибка f75 в газовом котле Протерм

Ошибка f75 связана с неисправностью датчика давления. Причины сбоя заключаются в возникновении воздушных пробок в трубах. Также источником проблемы может быть недостаточное давление теплоносителя.

Почему растет давление в приборе

Подъем давления — крайне опасная ситуация, чреватая механическими поломками и даже взрывом.

Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.

Одна из причин — выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4%.

Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса — из него постоянно будет сочиться ОВ.

Основная поломка расширительного бака — разрыв мембраны. При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.

Возможна еще одна причина — не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.

Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.

Обзор серий бренда «Протерм»

Если рассматривать оборудование, работающее на газе, то по месту установки все котлы можно разделить на две большие категории:

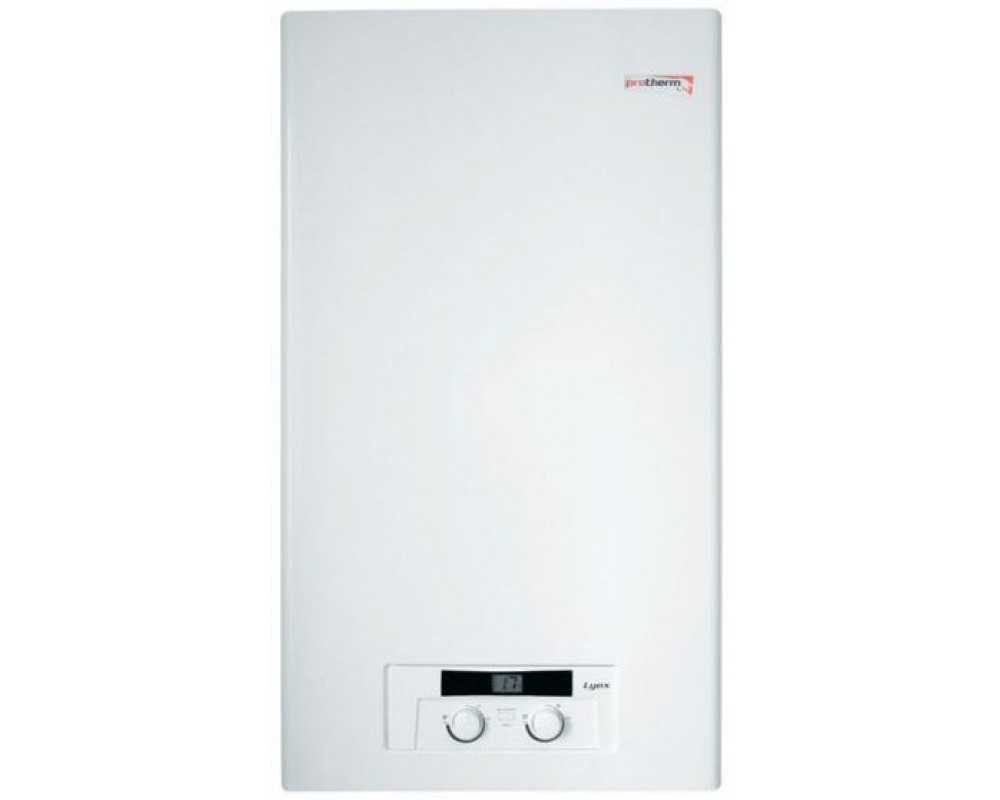

  • настенные – «Рысь конденсационная» («Lynx Condence») и «Рысь» («Lynx»), «Пантера» («Panther»), «Ягуар» («Jaguar»), «Гепард» («Gepard»);
  • напольные – «Медведь» (серии KLOM, KLZ17, РLO, TLO), «Бизон NL», «Гризли KLO», «Волк (Volk)».

Несмотря на турецкую и белорусскую сборку, качество техники по-европейски высокое.

Среди настенных моделей – 1- и 2-контурные, атмосферные и турбированные, мощностью 11-35 кВт.

Напольные модели изготовлены из стали или чугуна, оснащены инжекторными или вентиляторными горелками, могут работать на природном и сжиженном газе. Диапазон мощности широкий – 12-150 кВт – поэтому выбрать прибор под конкретные условия несложно.

Каждая из серий обладает отличительными чертами, касающимися дизайна, габаритов, способа установки, технических характеристик, дополнительных функций:

  • «Рысь» – конденсационные модели работают на 12-14 % экономичнее неконденсационных, поэтому признаны энергоэффективными приборами для отопления дачных домов и коттеджей.
  • «Пантера» – последние модели выпускаются с удобной коммуникационной шиной eBus и обновленной системой безопасности
  • «Ягуар» – главными преимуществами считаются невысокая цена агрегата и возможность раздельной регулировки двух контуров – отопительного и ГВС.
  • «Гепард» – популярная настенная модель, которую можно установить как за городом, на даче или в коттедже, так и в городской квартире.
  • «Медведь» – среди представителей различных серий – надежные агрегаты со встроенным бойлером, чугунным теплообменником и мощностью до 49 кВт.
  • «Бизон NL» – универсальные модели по используемому топливу: одинаково эффективно работают на газе, мазуте или дизельном топливе, мощность – до 71 кВт.
  • «Гризли KLO» – способны отапливать частные дома и офисные помещения площадью до 1500 м², максимальная мощность – 150 кВт.
  • «Волк» – электронезависимый котел со стальным теплообменником, стабильно поставляет тепло в дачные и жилые дома даже при отсутствии электроэнергии.

По отзывам потребителей, агрегаты «Протерм» надежны, эффективны, удобны в монтаже и эксплуатации, а при регулярном обслуживании почти не дают сбоев.

Однако прочные материалы, хорошее топливо и отменная сборка не дают гарантии на безупречную службу, поэтому котлы всех перечисленных серий рано или поздно требуют замены запчастей, чистки или ремонта.

Почему растет давление в приборе

Подъем давления — крайне опасная ситуация, чреватая механическими поломками и даже взрывом.

Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.

Одна из причин — выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4%.

Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса — из него постоянно будет сочиться ОВ.

Основная поломка расширительного бака — разрыв мембраны. При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.

Возможна еще одна причина — не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.

Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.

Коды ошибок, их причины и способы устранения

Расшифровка кодов ошибок агрегатов Протерм у разных моделей примерно одинаковая. Если Вы хотите узнать подробно, что обозначает неисправности газового котла протерм леопард или пантера, загляните в их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.

Коды ошибок F00 и F01 – температурные сенсоры подачи и обратки выключены. Эта ошибка означает блокирование розжига и прекращение подачи топлива через газовый клапан. Она может быть вызвана не только прямой неполадкой, но и возникать вследствие срабатывания системы безопасности – аварийного термостата. Низкое давление топлива на входе, неверное подключение фазы и нуля также могут стать причиной потери пламени.

F10, F11 – короткое замыкание датчиков подачи и обратки.

Код F13 – сломан датчик бойлера. Проверьте проводку сенсоров и их работоспособность.

Ошибка F20 указывает на проблему с перегревом. Случается из-за отсутствия расхода отопительной воды в системе. Чтобы устранить проблему, необходимо:

  • проверить работоспособность насоса и при необходимости его разблокировать;
  • осмотреть тепловой фильтр;
  • удостовериться, что запорные краны открыты;
  • проверить контур ГВС.

Код F22 – недостаток воды в системе. Причины обычно такие:

  • утечка в системе отопления – долейте теплоноситель;
  • дефект расширительного бака – проверьте бачок.

F23 – достигнута максимальная разница между температурой подачи и обратки. Обычно это происходит при наличии проблемы с циркуляцией воды

Проверьте датчики подачи и обратки, обратите внимание на режим работы насоса

Ошибка F24 означает проблемы с циркуляцией воды. Появляется в результате слабой работы насоса или при низком давлении воды. Возможно, следует отрегулировать режим работы насоса или же в системе появилась утечка теплоносителя.

F25 (для моделей с классическим дымоходом) – система обнаружила в канале отвода тяги переизбыток дыма. Проверьте выхлопную трубу – возможно, она забита и требует очистки. Осмотрите, хорошо ли работает вентиляция. Проверьте дымовой датчик.

Код F26 – отсутствует напряжение через клапан шагового двигателя. Данный код возникает по причине неисправности этого элемента. Проверьте работоспособность шагового двигателя и его разъем.

F27 — ошибка поступления сигнала пламени, хотя газовые клапаны закрыты. Нарушена логика процесса. Проверьте следующие элементы:

  • датчик пламени;
  • основную плату котла Protherm;
  • газовую арматуру на герметичнсоть.

F28 – отсутствует пламя при розжиге. Причины появления кода такие:

  • неправильные настройки газового клапана – проверьте и перенастройте;
  • клапан сломан – замените деталь;
  • сенсоры розжига неисправны – проверьте их состояние;
  • отсутствует заземление.

Код ошибки F29 означает потерю пламени во время горения. Причины могут быть в следующем:

  • недостаток или отсутствие топлива – проверьте узел подачи газа;
  • нагар на датчике ионизации – проверьте сенсор;
  • неполадки в системе зажигания и контроля огня.

F33 – проблема с дифференциальным реле. Выключатель не становится в положение выкл. (OFF), если вентилятор выключен. Проверьте дифференциальное реле. Возможно, произошел засор в канале дымоудаления или ветер изменил направление.

Ошибка F42 – поломка кодирующего резистора. Проверьте его работоспособность.

Код F61 – неисправность главной платы контура. Причиной являются сбои в управлении газового клапана. Перезапустите агрегат. Если это не помогло, проверьте:

  • все подключения к плате контура;
  • работоспособность электронной платы.

F62 – сбой в закрытии газового клапана.

F63 – проблема с памятью основной платы.

F64 – ошибка главной платы контура. Появляется из-за быстрых изменений параметров датчиков тепла подачи и обратки.

F65 – ошибка электронной платы. Температура основной платы управления слишком велика.

F67 – ошибка основной платы агрегата. Сбой сигнала огня.

F68 – колебания сигнала огня.

Код ошибки F70 появляется в случае, если пользовательский интерфейс не совмещается с электронной платой.

F72, F84 – разница температур между сенсорами подачи и обратки. Проверьте проводку температурных датчиков подающей и обратной линии, при необходимости замените сломанный датчик. F73 – поломка сенсора давления отопительного контура. Подтяните проводку датчика или замените сломанный элемент. Код F74 – электрическая неисправность сенсора давления.

F77 – поломка внешнего оборудования. Проверьте подключение конденсатного насоса и внешнего газового клапана.

F83 – означает отсутствие жидкости в системе — температура не повышается при работающей горелке. Скорее всего, в теплообменнике есть лишний воздух. Код F85 – проблема с датчиками подачи и обратки – они подсоединены к одной и той же трубе. Проверьте работоспособность датчиков температуры.

Правила эксплуатации котлов Протерм (Protherm)

ВАЖНО! Монтаж и установка газового котла осуществляется только специалистами газовых служб по заранее составленному проекту!

Котел выбирают в зависимости от размера отапливаемого помещения, от которого зависит мощность изделия. При этом обязательно учитывается материал и толщина стен здания, его высота, количество дверей, оконных проемов, их размер и способ утепления, тип остекления, вид крыши и пола.

  • Также обязательно учитываются климатические условия региона и предпочтительный температурный режим членов семьи.
  • Устанавливают отопительное устройство в специально оборудованном, защищенном месте.
  • Для напольных котлов обустраивают помещение площадью 4 м2, с высотой потолка 2,5 м и шириной дверного проема не менее 80 см, обязательно наличие минимум одного окна и системы вентиляции.

Настенный котел монтируется в помещениях, в которых высота от пола до низа изделия составляет не менее 1 м, от верха изделия до потолка – 1-1,6 м, а до ближайшей стены минимум 32 см.

Эффективность системы отопления зависит от правильного монтажа, установки и расчетов мощности изделия.

Коды ошибок газовых котлов Протерм – неисправности и способы устранения

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Инструкция по подключению комнатного термостата

Собственные датчики газовых котлов способны контролировать температуру теплоносителя, но определять температуру воздуха в помещении они не могут. Это вызывает неудобство при потеплении, в весенний период или во время первых заморозков.

В комнате может быть жарко, но по данным системы котла все идет нормально — выдерживается заданный режим нагрева теплоносителя.

Если установить комнатный термостат, работа которого основана на анализе температуры воздуха, уровень комфорта намного увеличится, а излишний расход газа исчезнет.

Подключение комнатного термостата производится к соответствующим контактам на плате управления.

По умолчанию они замкнуты перемычкой, которую необходимо удалить и в разрыв цепи присоединить термостат. Собственный терморегулятор котла при этом устанавливается на максимум или на определенное значение, выше которого температура не должна подниматься.

ВАЖНО! Подключение комнатного термостата можно выполнить самостоятельно, но лучше всего поручить эту задачу мастеру из сервисного центра

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
