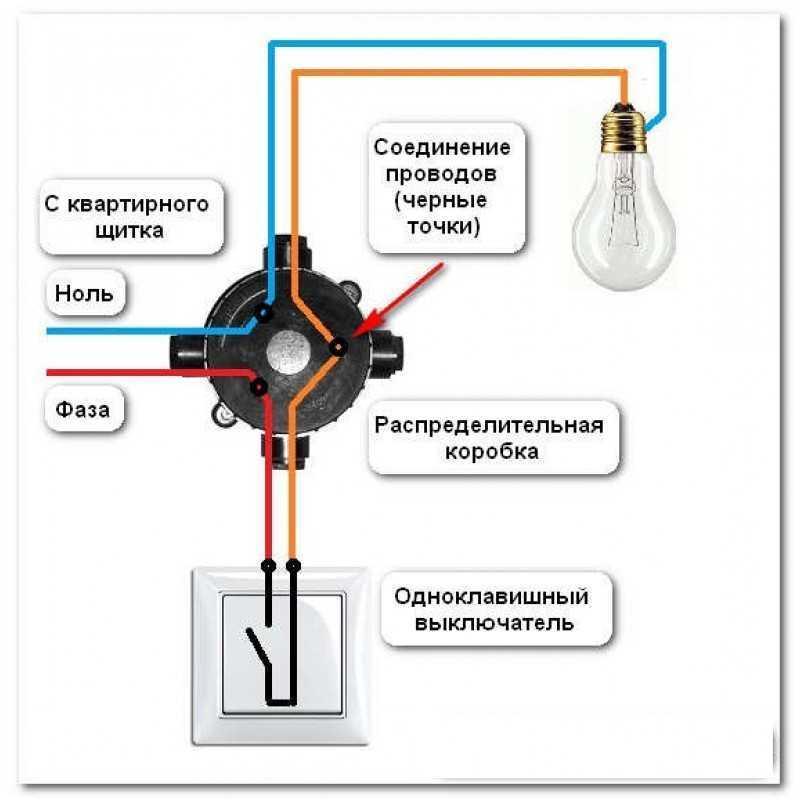

Как подключить выключатель с одной клавишей правильно?

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Другие варианты схемы

Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников. То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше. Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

Ноль питающей сети с нулевыми жилами розетки и светильника.
Фаза питающей сети с фазными жилами розетки и выключателя.
И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Многие, сталкиваются с проблемой, когда выходит из строя выключатель. Во многих домах и квартирах одноклавишные выключатели часто используются как устройства для включения/выключения сетевых потребителей (люстры, лампы, светильники). Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп.

Для работы потребуются инструмент и расходные материалы:

новый выключатель;
распределительная коробка и выключатель;
провода для соединения (из того же материала, что вв проводка в общей сети, медные или алюминиевые);
плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

Читать также: Крепление для дрели к столу своими руками

Перед выполнением работ необходимо обесточить электрическую сеть в помещении, посредством отключения автомата, который находится в самом помещении, или в щитовой на лестничной клетке. Кроме того, обезопасить себя от случайного включения автомата другими лицами.

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет, параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.
Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак. Второй способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.
Наиболее правильное, и как водится, наиболее сложное решение. Вывести в подрозетник нейтраль от щитка, отсоединить один край цепи подсветки от клеммы, подключить его к нейтрали. В таком случае подсветка будет гореть всегда, но не будет паразитных цепей, которые питают лампы с малым сопротивлением (светодиодные и экономки).

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Выключатели с подсветкой

Большой популярностью на сегодняшний день пользуются выключатели со световой индикацией. Они ни по конструкции, ни по внешнему исполнению не отличаются от обычных выключателей, но имеют заметное достоинство – по ним легко ориентироваться в темноте. Для обеспечения работы этих устройств не требуется повышенных затрат электроэнергии:

индикатор автоматически гаснет, когда выключатель переводится во включенное положение;
светящийся элемент имеет очень малое энергопотребление, практически незаметное на общем фоне.

В качестве индикатора в выключателях этого типа используется либо неоновая лампочка, либо светодиод. Для работы они запитываются по параллельной схеме с контактами переключателя. Схема подключения двухклавишного выключателя с подсветкой имеет свои особенности, которые необходимо учитывать во время монтажа. При неправильной установке индикатор может очень слабо светиться или не гореть вообще, а также влиять на режим работы ламп (нередко в таких случаях мерцают энергосберегающие лампы).

Рассмотрим три основных схемы подключения выключателей с подсветкой.

На светодиоде и сопротивлении

Схема подсветки выключателя на светодиоде и резисторе

Выключатели, работающие по этой схеме, сегодня используются чаще всего. После переведения механизма в выключенное положение загорается светодиод VD2, на который ток проходит через сопротивление R1 . VD1 служит для защиты VD2 обратным напряжением от пробоя. Для работы данной схемы на R1 подойдет сопротивление любого типа с мощностью от номиналом 100-150 кОм и мощностью от 1 Вт. На представленной схеме величина номинала составляет 100 кОм, благодаря чему протекает ток силой примерно в 3 мА – этого хватит для довольно яркого свечения диода.

Для работы такой схемы подходят сети со светильниками, в которые вкручиваются лампы накаливания. Если её использовать вместе с люминесцентными или энергосберегающими лампочками, они могут слабо мигать или светиться при выключенном положении выключателя. Светодиодные лампочки могут и вовсе не работать с данной схемой. Это связано с большим сопротивлением и током, необходимым для свечения лампы, которого может просто не хватать для свечения.

Присоедините концы к клеммам выключателя и, при правильном монтаже, все сразу заработает. Для обеспечения безопасности и долговечности схемы скрутки рекомендуется надежно пропаять, а также замотать изоляционной лентой резистор и оголенные провода.

На светодиоде и конденсаторе

схема подсветки выключателя на светодиоде и кондекнсаторе

Установка в электрической схеме выключателя дополнительного конденсатора позволяет увеличить КПД подсветки за счет уменьшения требуемого номинала резистора R1 до 100 Ом.

На этой схеме токоограничивающим элементом выступает конденсатор C1, а за резистором R1 остается роль ограничителя заряда. К нему можно применять сопротивление в 100-500 Ом при мощности выше 0,25 Вт. Можно простой диод VD1 можно заменить на светодиод аналогичный VD2. Это изменение не отразится на КПД схемы, однако они оба станут светить с равной силой.

На неоновой лампочке

схема подсветки выключателя на неоновой лампочке

Схему подключения выключателя с подсветкой с использованием неоновой лампочкой можно назвать самой оптимально, поскольку она избавлена от недостатков, присущих предыдущим схемам. Согласно представленному рисунку при разомкнутой сети ток идет на R1, а следом – на HG1 (газоразрядная лампа), зажигая её. Можно использовать резисторы любого типа с номиналом 0,5-1 Мом и мощностью от 0,25 Вт.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

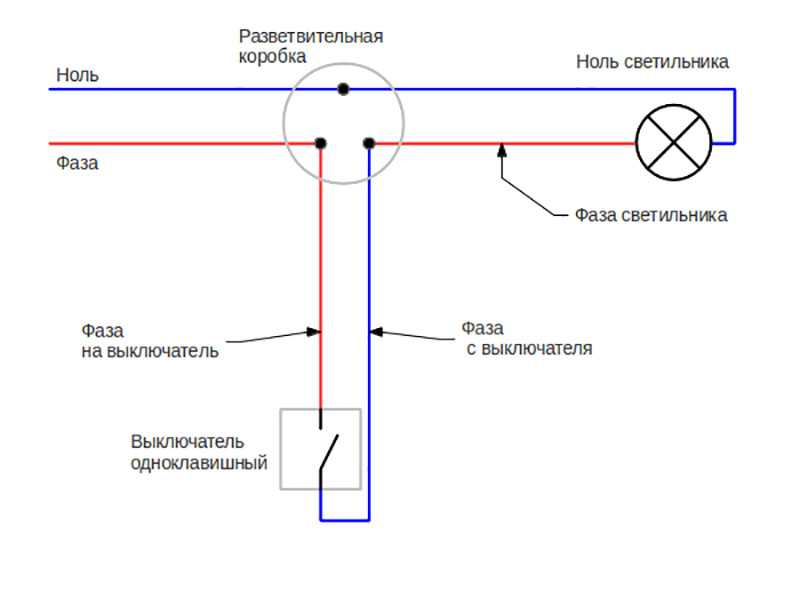

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

Демонтируем действующий выключатель, не трогая монтажную коробку.
Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
Аккуратно сверлим отверстие для подрозетника.
В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Как подключить выключатель с подсветкой

Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Подключение отдельных розетки и выключателя

Если предполагается частое использование розетки, ее рекомендуется установить пониже – в 30 см от пола. В таких случаях вместо слитного блока приобретают 2 отдельных устройства, т.к. минимальная высота для выключателя составляет 90 см.

Принципиальные схемы

Практикуют 2 схемы подключения раздельных электротехнических устройств:

Параллельную. Оба устройства запитаны от раздаточной коробки собственным проводом.
Последовательную. В этой схеме фазу на выключатель берут от розетки.

Электромонтаж розетки

Силовой коммутатор устанавливают в таком порядке:

Наносят на стене разметку, затем по ней делают штробы и глухое круглое отверстие.
Закладывают в борозду гофру с проводом из 3 (если в доме есть заземление) или 2 жил.
Заводят конец кабеля в подрозетник и помещают последний в выемку, предварительно заложив туда раствор.
Зачищают жилы и соединяют их с клеммами внутренней части розетки: желто-зеленую – с контактом заземления, синюю и красную – с двумя оставшимися (по ГОСТ 7396.1-89 фазу подключают справа).
Вскрывают распредкоробку и находят индикаторной отверткой фазу.
Обесточивают квартиру.
Устраивают расключения в распредкоробке. Соединяют красную жилу вновь проложенного провода с фазным проводником, синюю – с нулевым, желто-зеленую – с заземляющим.
Тестируют систему.
Изолируют соединения, заполняют штробу раствором и собирают розетку.

Жилы соединяют с фазным проводником.

Подключение выключателя

По методу установки это устройство не отличается от слитного блока и отдельной розетки. Подключение производят в таком порядке:

От фазы в распредкоробке прокладывают 1-жильный провод к входному контакту выключателя.
От выходной клеммы прибора тянут 1-жильный кабель к светильнику.
Нулевую клемму лампы соединяют 1-жильным проводом с нейтралью в распредкоробке.

Схема подключения нескольких розеток

Розетки тоже можно подключать 2 способами:

Параллельным. К каждой протягивают собственный кабель от раздаточной коробки.
Последовательным. Розетки запитывают друг от друга.

Второй вариант применяют в ситуациях, когда электроточки расположены близко. Схема позволяет уменьшить длину проводов и штроб.

При последовательном подключении в фазную и нулевую клеммы розетки вставляют по 2 проводника: первый – от распредкоробки или предыдущей электроточки, второй – ведущий к последующему коммутатору.

Схема подключения параллельного соединения розеток.

Заземление так подключать нельзя. Согласно ПУЭ, при монтаже нужно обеспечить неразрывность защитного проводника. Прокладывают цельный провод до последней розетки, затем с помощью зажимов типа «орех» или опрессовочных гильз делают ответвления от него для каждой из промежуточных.

При последовательном соединении каждая розетка испытывает нагрузку не только от включенного в нее прибора, но и от последующих электроточек. Это нужно учитывать при расчете сечения кабелей и номинального тока самих изделий.

Схемы подключения двух лампочек

Существует подключения двух и более светильников:

к одноклавишному выключателю;
к двухклавишному выключателю;
к проходному переключателю.

Принципы установки схожи, но и есть свои особенности.

Одноклавишный выключатель

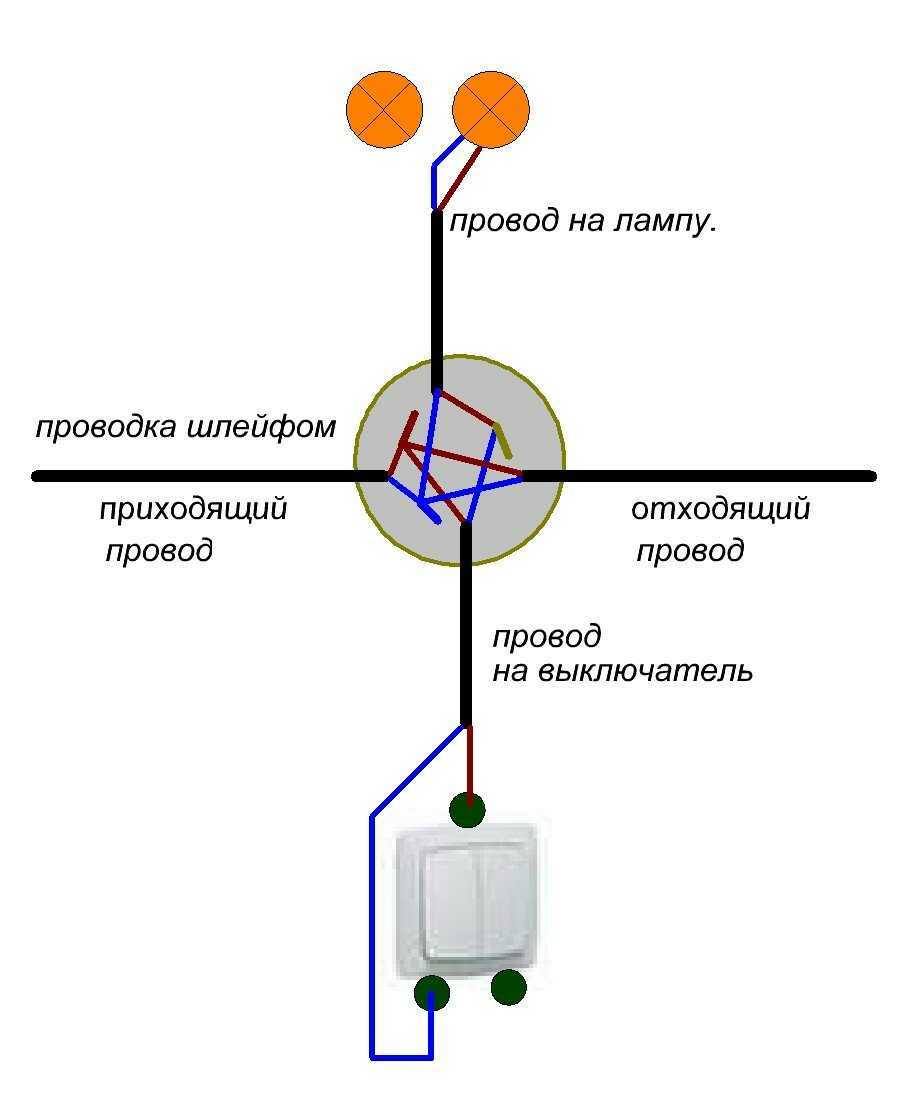

Для подключения двух и более ламп к выключателю, контакты присоединяем к фазе и нулю. Используем параллельное подключение. От распределительной коробки по порядку идет нулевая линия. Фазу соединяют ко вторым контактам

Важно хорошо закрепить провода клеммным колодком, с помощью винтов или пружиной (тип WAGO), где зажимается провод

Подключение двух и более светильник к одному выключателю. На каждом есть надпись максимальной нагрузки. Эту нагрузку и учитывают при расчете мощности.

Двухклавишный выключатель

Присоединение похоже на одноклавишное соединение

Перед началом работы важно найти контакты. Их схему можно посмотреть на обратной стороне выключателя

В двухклавишном приборе имеются: общий и два отдельных контакта. Провод фазы вводит из розетки или распределительной коробки. Два вывода регулируют светильники. При присоединении ввод находится внизу, выводы — вверху.

Таким же способом присоединяется выключатель с тремя клавишами. Только добавляется дополнительная клемма и еще дополнительный вывод.

Проходные переключатели

Чтобы подключить проходной переключатель:

Для начала снимаем клавишу и рамку.
Без рамки видим три клеммы.
Выбираем общую клемму по схеме (сзади розетки). Если схема не понятна, тогда проверяем индикаторной отверткой или тестером.
На общую клемму подключаем фазу с кабелем питания. На остальные — два оставшихся провода.
Выключатель собираем и закрепляем в подрозетник.
Со вторым выключателем делаем так же.

Итак, можно выбрать любой способ подключения, в зависимости от помещения и выбора светильников.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Полезные советы

Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Оставить комментарий

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

сенсорные срабатывают на поднесенную руку;

акустические включают (выключают) свет по хлопку или голосовой команде;
выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Этапы подключения выключателей

В первую очередь:

Составляется схема включения,
Рассчитывается суммарная потребляемая мощность осветительных приборов;
По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами

традиционно

лучше

ещё лучше

дёшево

ПВС

ШВВП

ВВГ

ВВГ-П

ВВГнг

ВВГнг-LS

ППВ

ПВ1

ПВ3

форма

круглая

плоский

круглый

плоский

круглый

плоский

круглый

2-3 жилы

1-жила

Свойства жилы

гибкая

жёсткая

гибкая

изоляция

оболочка

—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.
