Можно ли подключить светодиодную ленту к двойному выключателю

Способы устранения неисправностей

Исходя из вышеописанного – наша цель сделать так, чтобы при разомкнутом выключателе ток через лампы не протекал. Рассмотрим методы решения этой проблемы.

Демонтаж подсветки в выключателе

Если проблема из-за подсветки, то самый простой вариант – убрать ее. Для этого нужно разобрать выключатель, предварительно выключив напряжение на этой линии или во всей квартире. Прежде чем касаться руками клемм на выключателе или других его рабочих частей, лучше дополнительно проверьте наличие напряжения индикаторной отверткой. Во время вашей работы его там быть не должно.

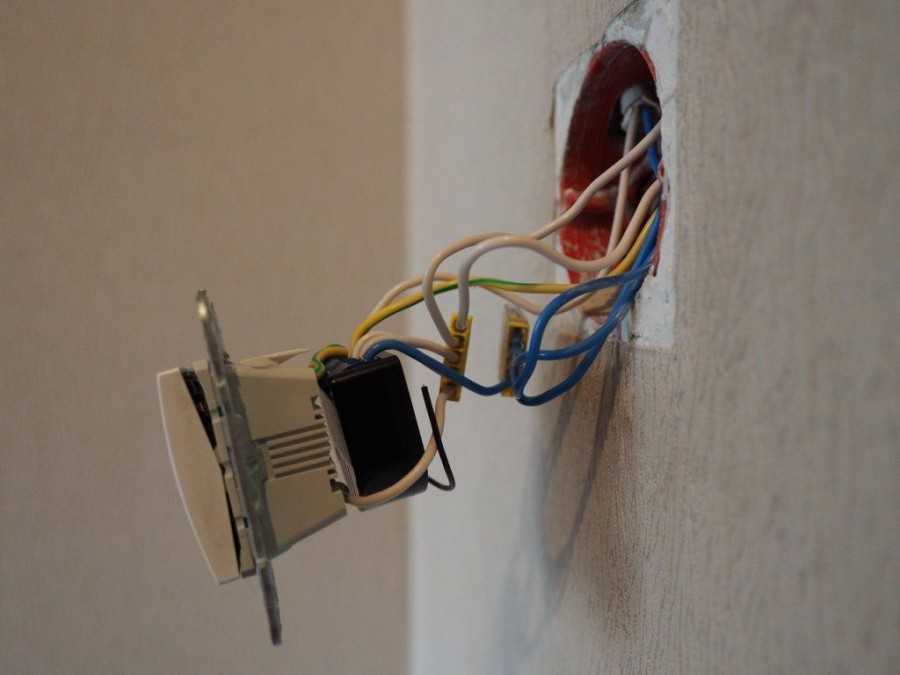

Далее, нужно вытащить из стены сам выключатель и откусить провода, которые идут к подсветке, или вынуть блок подсветки (в зависимости от конструкции). Собрать все обратно и проверить результат работы.

Отдельный нулевой провод

Вариант посложнее, если у вас наружная проводка или вы делаете ремонт, вы можете проложить дополнительный нулевой провод к выключателю. В итоге к подсветке будет подсоединяться нулевой провод и фазный провод индивидуально, а она будет работать, и лампа не будет мерцать.

Установка дополнительного сопротивления (шунтирующего резистора)

Чтобы оставить подсветку и не прокладывать новый кабель, нужно добавить параллельно светодиодной лампе резистор.

Удалению мерцания поспособствует установка в цепь дополнительного сопротивления. Элемент, который будет внедряться – резистор мощностью 2 Вт, с сопротивлением 50 кОм. При использовании этого способа не потребуется удалять световой индикатор на выключателе. Резистор можно установить как непосредственно в корпусе самого светильника, так и в распределительной коробке.

Резистор установленный в распределительной коробке

Смысл этого действия заключается, в том, что светильник зашунтирован резистором, ток индикатора теперь протекает через него. Соответственно он мигать больше не должен.

Так подключать резистор нельзя

Подключение лампы накаливания

Вариант подходит для многорожковой люстры, если в ней установлено несколько ламп, можно заменить одну из них на лампу накаливания. Тогда остальные мерцать не будут. Это сомнительное решение. Вы получаете разнотипный световой поток по яркости, цветопередачи, цветовой температуре. В некоторых светильниках будет видно, что у вас вкручены лампы и это смотрится, мягко говоря, некрасиво. Да и использовать энергосберегающие лампы и при этом вместо одной из них вкрутить лампу накаливания – странная экономия, ведь одна лампа накаливания, которая будет выдавать такой световой поток как светодиодные, может потреблять больше всех остальных в люстре.

Подключение конденсатора

Сопротивление греется, лампа накаливания много потребляет и выбивается из общего вида. Есть вариант установить параллельно светильнику конденсатор. Если подсветка светодиодная – конденсатор должен быть емкостью 0,5–1 мкФ, на напряжение не менее 400 В, если неоновая – то емкость можно поменьше. Конденсатор зашунтирует лампу по переменному току, и индикация на выключателе останется исправной. К тому же он будет выполнять и фильтрующую роль, слегка подавляя помехи от импульсного источника питания в лампе.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Устраняем мерцание. Инструкция.

Мы отметили основные причины, которые могут приводить к миганию светодиодной лампы. Теперь посмотрим подробно, как устранить сложные причины, для чего и предоставим пошаговую инструкцию.

Как отключить подсветку в выключателе?

Если вы относитесь к тем счастливчикам, что приобрели выключатель с подсветкой, но перешли на светодиодные лампы – сочувствуем. Ибо редко два этих явления уживаются вместе. Самым простым, пользующимся популярностью решением является отключение подсветки. Как это сделать?

1. Обесточьте выключатель (весь дом).
2. Измерительным прибором проверьте наличие тока.
3. Кусачками откусите провода, которые подают питание к индикатору освещения.
4. Установите прибор обратно. Закрепите. Подайте электроэнергию.

Если после проделанных шагов светодиодные лампы также светятся после выключения или мерцают – просто смените выключатель.

1. Обесточьте выключатель или весь дом.
2. Проверьте наличие тока.
3. Выньте коммутирующий прибор из коробки на стене.
4. Извлеките все провода.
5. Прикрутите, зафиксируйте новый выключатель, включая провода.
6. Подайте ток, проверьте, получилось ли устранить неполадку с морганием светодиодной лампы.

Убираем ошибки из работы проводки

Самые частые ошибки, которые встречаются в работе проводки – две. Неправильное ее подключение и несоответствие параметров сети требованиям, заявленным производителем на упаковке ламы. Проверьте:

• Куда подведен фазный провод (к какому контакту, какой полярности). Наличие наведенного напряжения (параллельного кабеля);
• И если в первом случае проблема устраняется в два счета путем перестановки проводов местами, то во втором варианте вся проводка нуждается в ремонте.
• Моргает светодиодная лампа – либо стабилизируем конденсатором, либо усиливаем сопротивление резистором.

Как мы уже упоминали, одним из способов, устранения причины, по которой моргает лампа после выключения, является добавление в схему конденсатора или резистора.

Присоединить второстепенный элемент к светильнику, расположив его с тыльной самого выключателя или изнутри патрона:

• Шаг 1. Купите неполярный конденсатор, выдерживающий мощность 630-640 В. Именно он поможет стабилизировать ток. Самым лучшим решением станет металлопленочный конденсатор.
• Шаг 2. Если укрепляете патрон – нужно купить резистор, мощность которого будет зависеть от суммы мощности всех гнезд. Попробуйте начать с 25% дополнительного сопротивления к существующему резистору. Если проблема не будет решена – увеличьте до 50%. При наличии на выключателе двух или нескольких кнопок – следует приобрести к каждой отдельный резистор или конденсатор. Правда, учитывайте и риски, ведь конструкция получается уже довольно пожароопасной.
• Шаг 3. Проверьте, чтобы ни один из добавленных элементов не соприкасался с самим корпусом или проводом.

Вопрос – почему мигает светодиодная лампа, решен!

Мы выяснили, почему моргают светодиодные лампочки, и совсем неважно, находятся лампы в выключенном состоянии или включенном. Дали четкую инструкцию, что заменить, добавить, купить заново

Самое важное, помните, мерцание ламп способно навредить не только вашей нервной системе, но нанести непоправимый вред зрению. Правильно делайте выбор, не экономьте на своем здоровье!. Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз

Параметры пульсации, указанные производителем, позволят понять, насколько сильный вред такой прибор освещения способен принести здоровью ваших глаз.

Встретить выключатель со светодиодной подсветкой сегодня можно практически в каждом доме. Пользоваться таким выключателем в темнее время суток значительно более удобно, но, с появление люминесцентных и светодиодных ламп, с этими «удобными» устройствами стали возникать проблемы.

Некоторые современные лампы, подключенные через настенный выключатель с подсветкой, мигают, несмотря на то, что свет находится в выключенном состоянии. Неприятный для глаза эффект моргания возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или резистором и неоновой лампочкой) и схемой преобразователя питания светодиодной или люминесцентной лампы.

Избавиться от мигания в лампе на 220В можно несколькими способами, об этом уже . В данной статье рассмотрим самый простой и надежный вариант более детально. Он заключается в удалении подсветки из выключателя. Так как отключить подсветку в выключателе? Обо всем по порядку.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• проверить маркировку проводов на соответствие к подключаемой сети;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

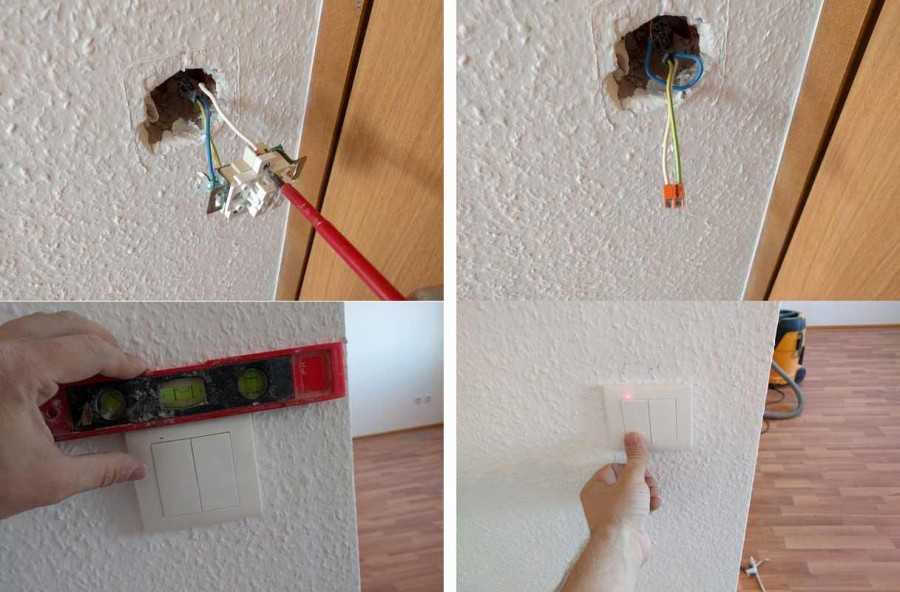

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное

Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

• для подключения к ленте проводников;
• соединение двух лент. Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
2. Линия, на которой будут проводиться работы, обесточивается.
3. В имеющемся в стене углублении фиксируется коробка.
4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

• светодиод АЛ-307 (горит красным светом);
• резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
• диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

• для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
• для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте , задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
