Как сделать светодиодную лампу с питанием от 220 вольт?

Немного теории

Для нормальной работы светодиода требуется постоянное напряжение или ток. Они должны быть:

  1. Постоянными по направлению. Т. е. ток в цепи светодиода при приложении напряжения должен течь от «+» источника напряжения к его «–».
  2. Стабильными, т. е. постоянными по величине, в течение времени работы диода.
  3. Не пульсирующими – после выпрямления и стабилизации величины постоянных напряжения или тока не должны периодически изменяться. Схема формы напряжения на выходе двухполупериодного выпрямителя при фильтрации электролитическим конденсатором (на схеме черный и белый прямоугольники с маркировкой «+»). Пунктир – напряжение на выходе выпрямителя. Конденсатор заряжается до амплитуды полуволны и постепенно разряжается на сопротивлении нагрузки. «Ступеньки» – это пульсации. Отношение амплитуд ступеньки и полуволны в процентах – это коэффициент пульсации.

Для светодиодов вначале использовали имевшиеся источники напряжения – 5, 9, 12 В. А рабочее напряжение p-n перехода от 1,9-2,4 до 3,7-4,4 В. Поэтому включение диода напрямую – это почти всегда его физическое сгорание от перегрева большим током. Ток нужно ограничивать токоограничивающим резистором, тратя энергию на его нагрев.

МД - 1

Светодиоды можно включать последовательно по несколько штук. Тогда, собрав из них цепочку, можно по сумме их прямых напряжений дойти почти до напряжения источника питания. А оставшуюся разницу «погасить», рассеяв ее в виде тепла на резисторе.

Сборка светильников в корпусе со светодиодными лентами

Перед началом сборки рекомендуется изучить классическую схемы простого светильника, подключенного к сети 220 вольт. В ее состав входят два резистора на 12 кОм и два параллельно подключенных светодиода. Данная схема применяется при четном количестве светодиодных светильников.

Если же используется нечетное число светодиодов, в схему требуется включать драйвер для стабилизации выходного тока и напряжения. Рекомендуется приобрести уже готовое изделие, адаптированное под конкретный светильник. Самостоятельная сборка драйвера осуществляется с использованием выпрямительного моста, конденсаторов и обыкновенных диодов, используемых для преобразования сетевого напряжения в напряжение с нужным значением и частотой. Роль резисторов в данной схеме заключается в ограничении силы тока.

Одним из наиболее простых вариантов светильника является светодиодная лента, которая крепится на любую плоскую поверхность двухсторонним скотчем. Основой могут служить неработающие светильники, при условии, что их габариты совпадают с размерами ленты. Когда все подготовительные работы выполнены, можно начинать изготовление светодиодных светильников своими руками.

После крепления вся рабочая часть подключается к блоку питания, которым можно купить в готовом виде или собрать своими руками. В последнем случае собранный блок можно разместить внутри корпуса светильника, в то время как готовый блок питания устанавливается только рядом со светильником. В обоих случаях собранный прибор освещения будет аккуратным и экономичным, обеспечивая нормальное освещение рабочей поверхности

При сборке следует обратить особое внимание на качество изоляции всех токопроводящих частей

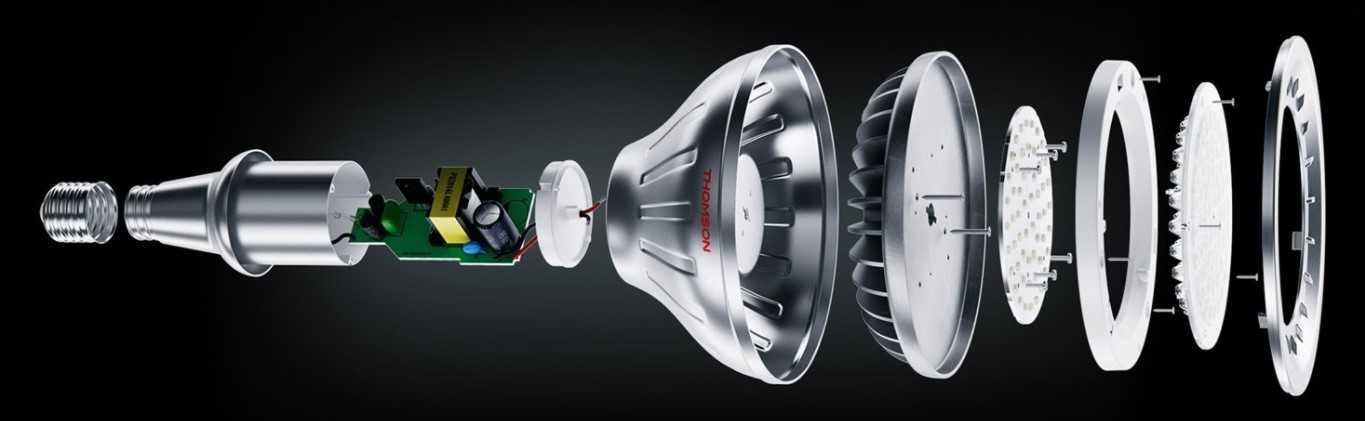

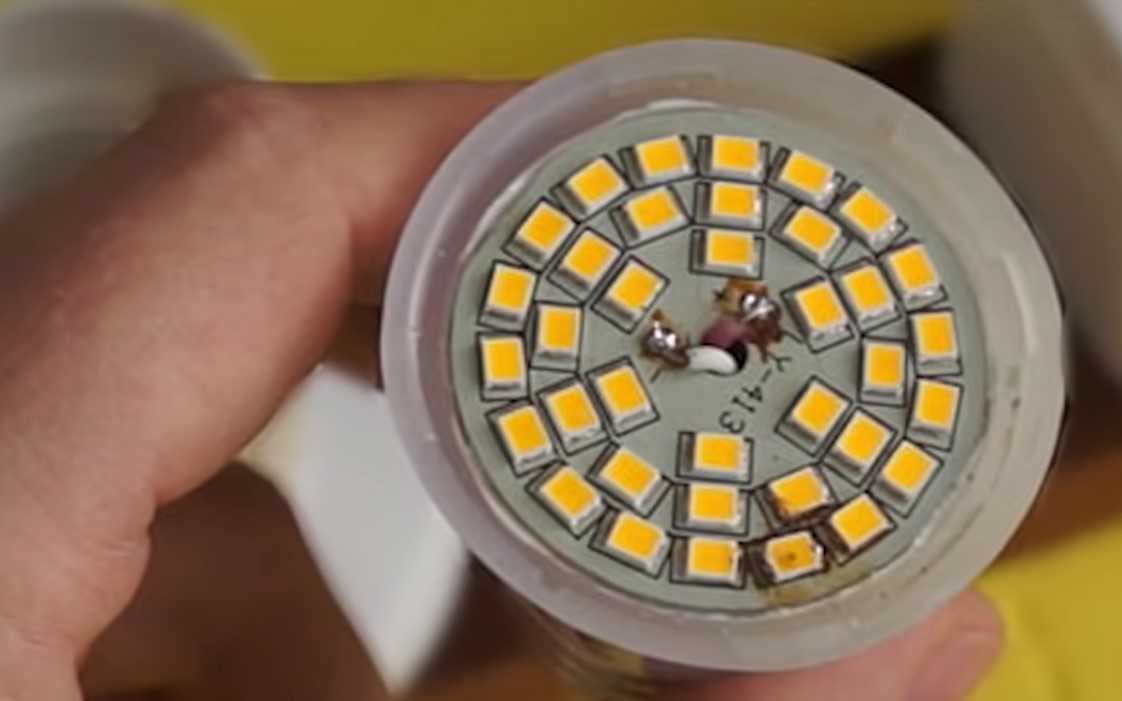

Как устроена светодиодная лампа

Близкое знакомство с конструкцией LED-светильника может потребоваться только в одном случае – если необходимо отремонтировать или усовершенствовать источник света.

Домашние умельцы, имея на руках комплект элементов, могут самостоятельно собрать лампу на светодиодах, но новичку это не по силам. Зато, изучив схему и имея элементарные навыки работы с электроникой, он может заменить сломанные детали и восстановить функциональность прибора.

Имеет ли смысл ремонт LED-лампы? Безусловно. В отличие от аналогов с нитью накаливания по 10 рублей за штуку, светодиодные устройства стоят дорого.

Предположим, «груша» GAUSS – около 80 рублей, а более качественная альтернатива OSRAM – 120 рублей. Замена конденсатора, резистора или диода обойдется дешевле, да и срок службы лампы своевременной заменой можно продлить.

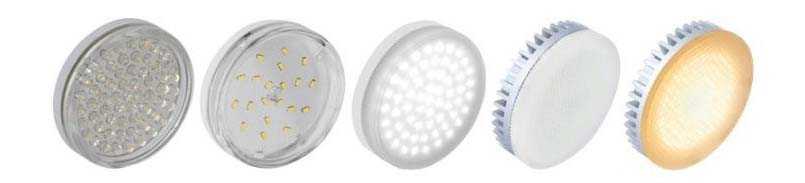

Существует множество модификаций LED-ламп: свечи, груши, шары, софиты, капсулы, ленты и др. Они отличаются формой, размером и конструкцией. Чтобы наглядно увидеть отличие от лампы накаливания, рассмотрим распространенную модель в форме груши.

Если отвлечься от привычной формы, можно заметить только один знакомый элемент – цоколь. Размерный ряд цоколей остался прежним, поэтому они подходят к традиционным патронам и не требуют смены электросистемы.

Но на этом сходство заканчивается: внутреннее устройство светодиодных приборов намного сложнее, чем у ламп накаливания.

LED-лампы не предназначены для работы напрямую от сети 220 В, поэтому внутри устройства заключен драйвер, являющийся одновременно блоком питания и управления. Он состоит из множества мелких элементов, основная задача которых – выпрямить ток и снизить напряжение.

Как устроена светодиодная лампа?

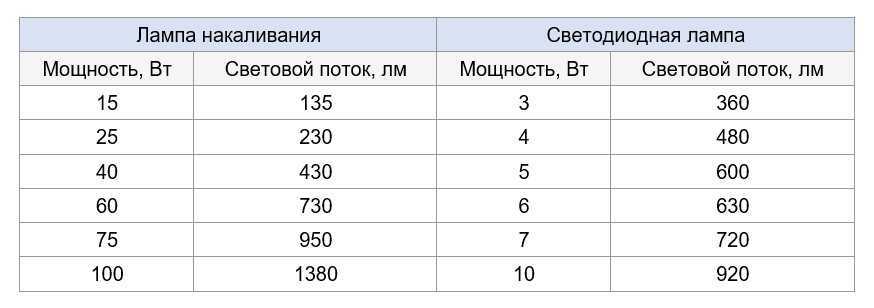

Светодиодная лампа потребляет намного меньше электроэнергии, чем лампочка накаливания. Относится к экономичным приборам, имеющим долгий срок службы.

Сколько Вольт поступает на диоды? В зависимости от схемы светодиодной лампы на 220 В это значение может колебаться от 1,8 до 4В.

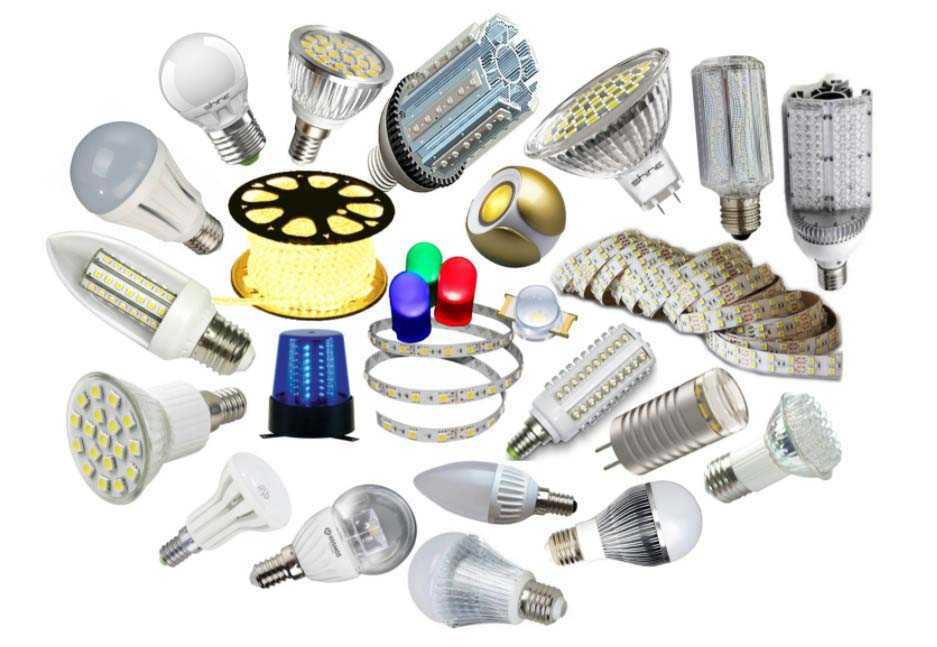

Выпускают большое количество модификаций таких ламп, которые отличаются размером, конструкцией и формой:

  • груши;
  • свечи;
  • ленты;
  • софиты;
  • капсулы;
  • шары.

Единственной одинаковый элемент в конструкции светодиодной лампы 220 В с лампой накаливания – цоколь. Он необходим для вкручивания осветительного прибора в патрон.

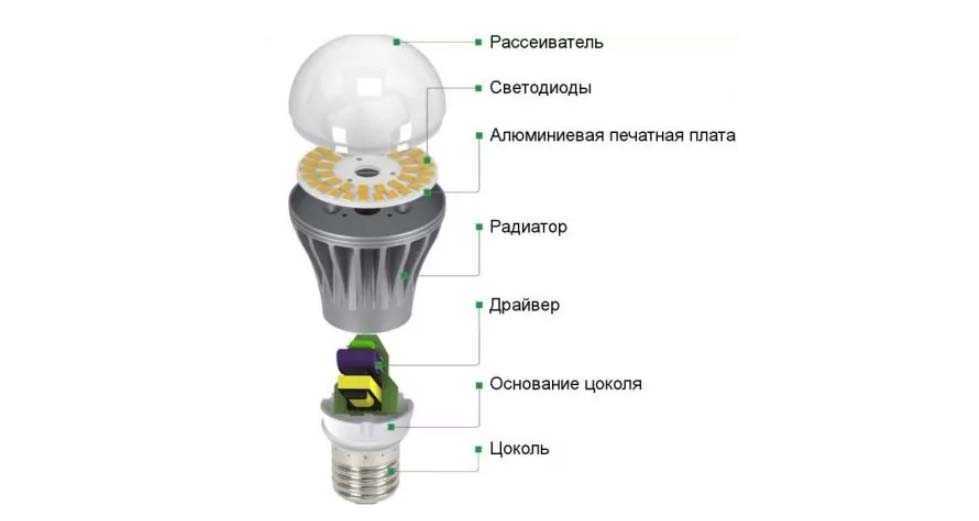

Устройство светодиодной лампы на 220 вольт:

  • основание цоколя;
  • драйвер для питания светодиодов;
  • радиатор;
  • печатная плата;
  • светодиоды;
  • рассеиватель.

Через цоколь с помощью двух контактов напряжение поступает на драйвер. Он питает последовательно соединенные диоды. Его функция – понизить входящее напряжение и выпрямить ток. В дешевых лампах ток не стабилизируется и напрямую подается к диодам. В дорогих вариантах стабилизация происходит через полупроводники. Такие лампы надежнее в использовании и прослужат дольше.

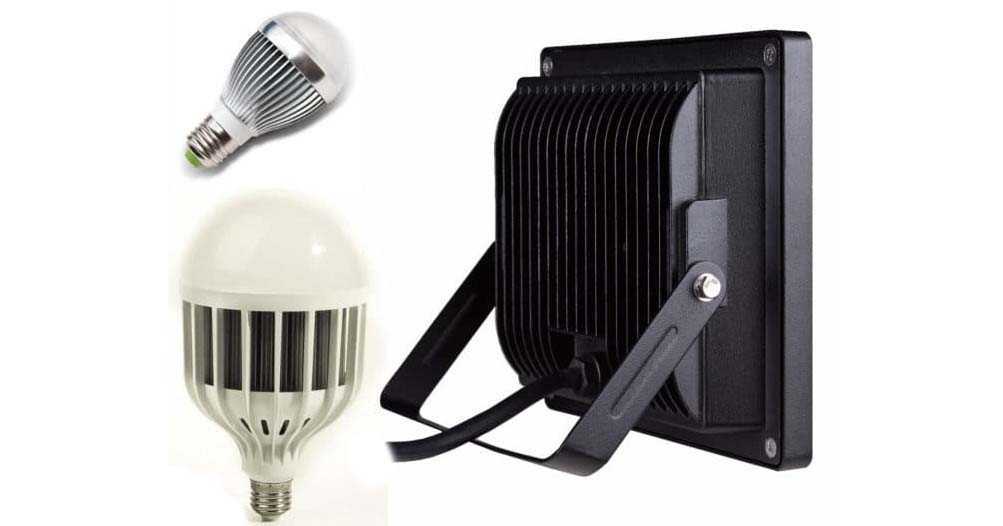

Роль теплоотвода может выполнять корпус, выполненный из ребристого металла. В СЛ с пластиковым корпусом радиатор может быть выполнен отдельно и располагаться внутри конструкции.

Рассеиватель одновременно выполняет функцию защитного колпачка. Он может быть глянцевым или матовым, белым или цветным.

После включения СЛ начинается нагрев кристаллов диодов и их термическое расширение. Из тонких нитей золота делают токопроводящие выводы от светодиодов. Это пластичный металл, мало подверженный деформациям.

Источник балласта энергосберегающей лампочки

Согласно характеристикам энергосберегающих ламп, в цоколе каждой из них предусмотрен так называемый электронный балласт – миниатюрная схема, предотвращающая мигание лампы во время включения и обеспечивающая постепенный разогрев катодных спиралей. Благодаря ей находящийся в колбе газ испускает свечение с частотой от 30 до 100 кГц.


КЛЛ в разобранном виде


Вид люминесцентной лампочки изнутри


Устройство энергосберегающей лампы на примере изделия от Camelon

Работа на столь высоких частотах значительно увеличивает коэффициент энергопотребления, доводя его практически до единицы, чем и обусловлена высокая экономичность ламп дневного света данного типа. Дополнительными преимуществами высокочастотного электричества является отсутствие воспринимаемого человеческим ухом шума и электромагнитного поля.

В зависимости от того, как спроектирован электронный дроссель для люминесцентных ламп, она может сразу загораться с полным накалом, либо выходить на максимальную яркость постепенно. Иногда для этого требуется одна или две минуты, что, конечно, не очень удобно. Время разогрева лампы производителями не указывается, и покупатель имеет возможность проверить его, только начав пользоваться изделием.

Подавляющая часть балластных схем, по сути, являющихся преобразователями напряжения, собирается на полупроводниковых транзисторах. В дорогих лампах применена более сложная схема, в дешевых – упрощенная.

Вот чем можно поживиться, имея на руках годную или перегоревшую люминесцентную лампу:

  • биполярные транзисторы, рассчитанные на напряжение до 700 В и токи до 4 А, часто уже с защитными диодами (D4126L или аналогичные);
  • полевые транзисторы (встречаются довольно редко);
  • импульсный трансформатор;
  • дроссель;
  • двунаправленный динистор, аналогичный сдвоенному динистору КН102;
  • конденсатор на 10/50В.

Некоторые виды электронного балласта энергосберегающих ламп при сборке самодельного блока питания выступают не просто источником комплектующих, но представляют собой значительную часть схемы, которую остается только немного дополнить и изменить.

Не очень удачными считаются преобразователи, имеющие в своем составе электролитические конденсаторы. Именно эти элементы особенно часто становятся причиной поломок в электронных устройствах.

Собираем лампу из светодиодной ленты

Разберем пошагово создание источника света на 220 В из светодиодной ленты. Чтобы решиться использовать новшество на кухне, достаточно вспомнить, что собранные своими руками светодиодные лампы существенно выгодней люминесцентных аналогов. Они живут в 10 раз дольше, а потребляют в 2–3 раза меньше энергии при одинаковом уровне освещения.

Для конструирования понадобятся две перегоревшие люминесцентные лампы длиной полметра и мощностью 13 ватт. Покупать новые смысла нет, лучше найти старые и неработающие, но не сломанные и без трещин. Далее идем в магазин и покупаем светодиодную ленту. Выбор большой, поэтому к приобретению подойдите ответственно. Желательно покупать ленты с чистым белым или естественным светом, он не изменяет оттенки окружающих предметов. В таких лентах светодиоды собраны в группы по 3 штуки. Напряжение одной группы 12 вольт, а мощность 14 ватт на метровую ленту. Затем нужно разобрать люминесцентные лампы на составные части

Осторожно! Не повредите провода, а также не разбейте трубку, иначе ядовитые пары вырвутся наружу и придется проводить уборку, как после разбитого ртутного градусника. Извлеченные внутренности не выбрасывайте, они пригодятся в дальнейшем

Ниже представлена схема светодиодной ленты, которую мы купили

В ней ЛЕД подключены параллельно по 3 штуки в группе Обратите внимание, что такая схема нам не подходит. Поэтому нужно разрезать ленту на участки по 3 диода в каждом и достать дорогие и бесполезные преобразователи

Разрезать ленту удобней кусачками или большими и крепкими ножницами После спаивания проволочек должна получиться схема, приведенная ниже. В итоге должно получиться 66 светодиодов или 22 группы по 3 ЛЕД в каждой, подключенные параллельно по всей длине. Расчеты просты. Так как нам понадобится преобразовать переменный ток в постоянный, то стандартное напряжение 220 Вольт в электрической сети нужно увеличить до 250. Необходимость «накинуть» напряжение связана с процессом выпрямления. Для выяснения количества секций светодиодов нужно разделить 250 Вольт на 12 Вольт (напряжение для одной группы по 3 штуки). В итоге получим 20,8(3), округлив в большую сторону, получаем 21 группу. Здесь желательно добавить ещё одну группу, поскольку общее количество светодиодов придется разделить на 2 лампы, а для этого нужно четное число. К тому же добавив ещё одну секцию, сделаем общую схему безопаснее. Нам понадобится выпрямитель постоянного тока, именно поэтому нельзя выбрасывать извлеченные внутренности люминесцентной лампы. Для этого достаем преобразователь, при помощи кусачек удаляем конденсатор из общей цепи. Сделать это достаточно просто, поскольку он расположен отдельно от диодов, то достаточно отломить плату. На схеме показано, что должно в итоге получиться, более подробно. Далее при помощи пайки и суперклея нужно собрать всю конструкцию. Даже не пытайтесь уместить все 22 секции в один светильник. Выше говорилось, что нужно специально найти 2 полуметровые лампы, поскольку разместить все светодиоды в одной просто невозможно. Также не нужно рассчитывать на самоклеющийся слой на обратной стороне ленты. Он не протянет долго, поэтому светодиоды нужно закрепить при помощи суперклея или жидких гвоздей.

Подведем итоги и выясним достоинства собранного изделия:

  • Количество света от получившихся светодиодных ламп в 1,5 раза больше, чем у люминесцентных аналогов.
  • Потребляемая мощность при этом намного меньше, чем у ламп дневного света.
  • Служить собранный источник света будет в 5–10 раз дольше.
  • Наконец, последнее преимущество — направленность света. Он не рассеивается и направлен строго вниз, благодаря чему используется у рабочего стола или на кухне.

Разумеется, испускаемый свет не отличается высокой яркостью, но главным достоинством является низкое энергопотребление лампы. Даже если включить и никогда не выключать её, то она за год съест всего 4 кВт энергии. При этом стоимость потребляемой электроэнергии в год сопоставима со стоимостью билета в городском автобусе. Поэтому такие источники света особенно эффективно использовать там, где требуется постоянная подсветка (коридор, улица, подсобка).

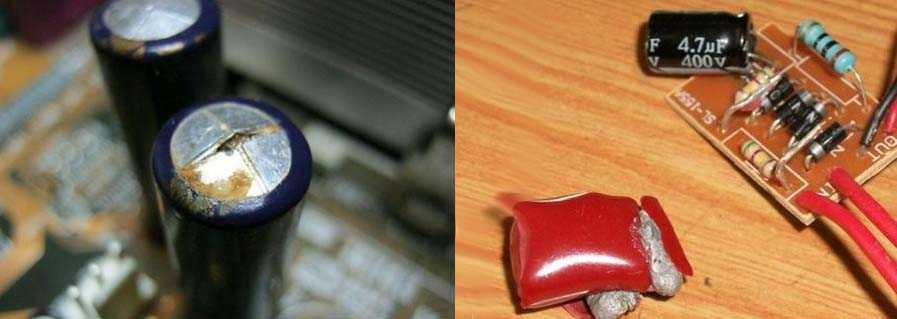

Основные неисправности светодиодных ламп

Средняя продолжительность гарантированной работы светодиодной лампы составляет 15 000-20 000 часов. Причинами того, что лампочка не зажигается, чаще всего бывают следующие:

  • Производственный брак. Особенно актуален этот вариант для ламп производителей низкой ценовой категории.
  • Ошибки в эксплуатации. В данном случае причиной может быть постоянный перегрев лампы в закрытом светильнике, влажность, пыль и грязь, выключатель с подсветкой.
  • Проблемы с питанием. Скачки напряжения, завышенные показатели напряжения или же его регулярные выбросы не лучшим образом воздействуют на работоспособность приборов.

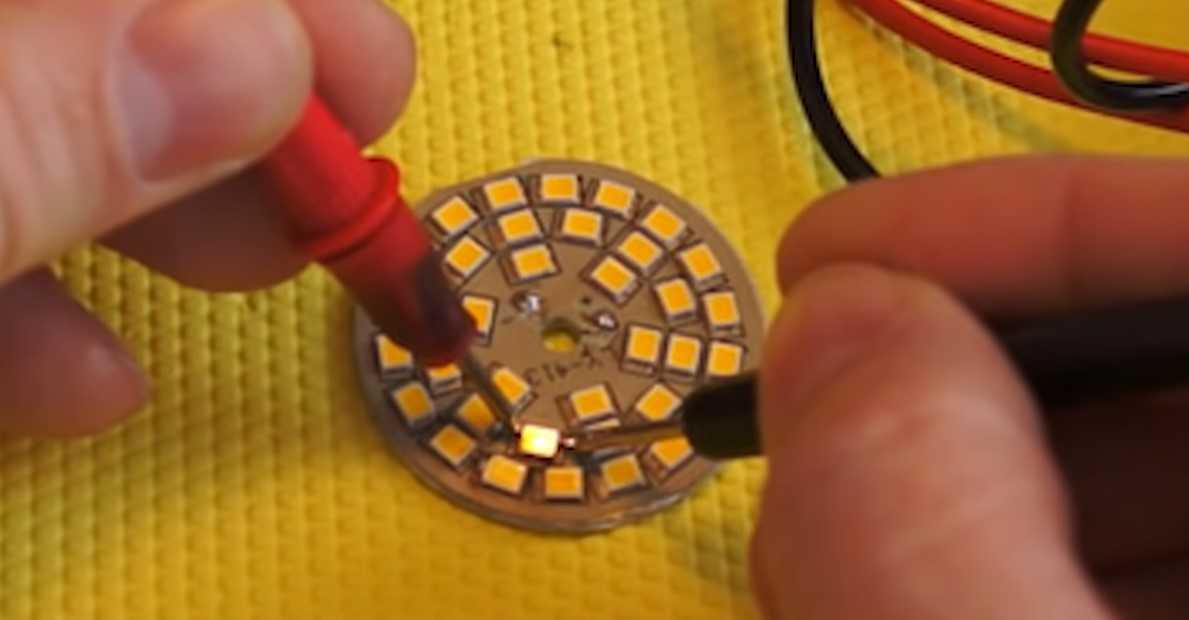

Светодиоды вышли из строя. Диоды в конструкции подключены последовательно, если возникает поломка в одном из них, образуется обрыв цепи и лампа перестает работать. Можно починить такую неисправность самостоятельно. Найти поврежденный диод с помощью мультиметра. Этим устройством проверяют все диоды по очереди, подавая «-» на катод, «+» на анод. Сгоревшие диоды можно определить визуально, на них появляется темное пятно.

Диодный мост вышел из строя. В данном случае виноват заводской брак. С помощью мультиметра также можно проверить диодный мост и заменить его самостоятельно. При замене моста требуется также проверить работоспособность всех диодов.

Выводные концы плохо запаяны. Такая проблема характерна для дешевых лампочек. Если вы планируете исправить ее самостоятельно, потребуется пропаять все компоненты и детали паяльником.

Подключение светодиода к сети 220в, схема

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

  1. простая на гасящем конденсаторе;
  2. полноценная с использованием микросхем стабилизатора;

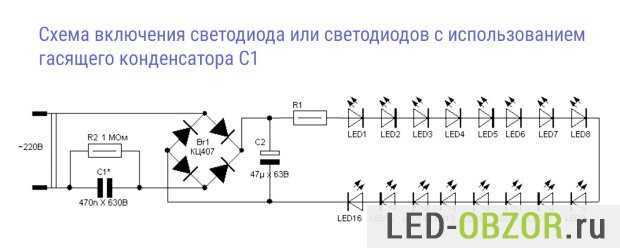

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную  мощность.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Сборка светильника

Схема простейшего светильника, работающего от сети 220 В, состоит из двух резисторов сопротивлением 12 кОм и двух светодиодов, установленных параллельно. Схема актуальна для четного количества LED-приборов. Для нечетного — в схеме должен присутствовать драйвер, стабилизирующий выходной ток и напряжение. Лучше всего приобрести готовый драйвер, который подбирается под светодиодный прибор. Кроме этого, драйвер также можно сделать своими руками, используя выпрямительный мост, конденсаторы и обычные диоды, которые в сборке преобразовывают напряжение сети в напряжение заданной частоты и значения. Резисторы в такой схеме выполняют роль ограничителя силы тока.

Как видно из описанного выше, светодиодный прибор может собрать любой человек, который хотя бы раз в жизни держал в руках паяльник и умеет пользоваться интернетом, где представлено много примеров стандартных и нестандартных схем и решений для сборки светодиодного светильника.

Проблемы самостоятельного изготовления

Главными вопросами, которые приходится решать при изготовлении LED-ламп, является перевод переменного электрического тока в пульсирующий и его выравнивание до постоянного. Помимо этого, предстоит ограничить силу электропотока 12 вольтами, что необходимо для питания диода.

Для самостоятельного создания светильника на светодиодах можно воспользоваться деталями, купленными в специализированных магазинах, или элементами из перегоревших приборов

Продумывая устройство, следует также решить ряд конструктивных задач, а именно:

  • как расположить схему и светодиоды;
  • как изолировать систему;
  • как обеспечить теплообмен в устройстве.

Перед сборкой желательно продумать все эти проблемы с учетом требований, которые предъявляются к самодельному источнику света.

Идеи для создания светильников

Преимуществом идеи является то, что светильник можно установить стационарно, а также подвесить на потолок. Творчество подрастающего поколения весьма кстати – их шедевры станут хорошими абажурами, а в качестве источника света лучше всего применить мощные светодиоды или небольшую светодиодную матрицу.

Процесс изготовления абсолютно прост, основой для крепления элемента света и абажура станет пластиковая крышка. Источник света крепите при помощи клеевого пистолета, абажур можно зафиксировать клеем.


Чтобы светильник стал гирляндой, проделайте отверстия и соберите плафоны на нить.

Для реализации следующей идеи вам понадобятся деревянный брус, три болта с гайками длиной 40 мм, ножовка по металлу, патрон под лампу и электрический кабель с вилкой. Размер конструкции выбирается исходя из ваших требований.

Абажур можно изготовить самостоятельно или перетянуть уже имеющийся. В качестве каркаса лучше использовать стальную проволоку. Материал для обтяжки используйте любой, вся светодиодная техника излучает достаточно малое количество тепла, поэтому риск возгорания минимален.

Неподвижные элементы конструкции смазываются клеем ПВА и устанавливаются в зажим в неподвижном состоянии до полного высыхания, в теплом месте достаточно будет одних суток.


Шарнирная часть выполняется строго по разметке, в противном случае вы испортите заготовку. Тщательно произведите замеры.

Светильник на батарейках получиться сделать из старой коробки. Для этого вам понадобиться прорезать отверстия, через которые свет будет попадать в помещения. Удобнее всего вырез получиться выполнить скальпелем.

Очень красиво смотреться вариант со звездами разного размера. Цвет освещения выбирайте индивидуально.


Такой светильник лучше использовать в качестве дополнительного освещения или как ночник.

Аэрозоль или любой отработанный жестяной баллон можно использовать в качестве основания для укладки светодиодной ленты. Такое решение применяется, чтобы компактно уложить большой метраж на малом участке. Сильный световой поток позволит установить абажур, который направит свет в нужное место. Оформляйте на свое усмотрение.


Чтобы воплотить такую идею в жизнь потребуются основание, трубка и светодиодная лента. Все элементы конструкции собираются абсолютно просто. Такой светильник применяется в качестве ночника. Элементом питания пойдет блок постоянного напряжения 12 В.

Замечания по безопасности

  1. Хотя самостоятельная сборка светодиодной лампы — не очень сложный процесс, к нему не стоит даже приступать, если вы не обладаете хотя бы начальными электротехническими знаниями. Иначе собранная вами лампа при внутреннем коротком замыкании может навредить всей электрической сети вашего дома, включая дорогие электроприборы. Специфика светодиодной техники в том, что если некоторые элементы её схемы подключить неправильно, то возможен даже взрыв. Так что надо быть предельно аккуратным.
  2. Обычно светильники используются при напряжении 220 В переменного тока. Но конструкции, рассчитанные на напряжение в 12 В, подключать к обычной сети ни в коем случае нельзя, и вы должны об этом всегда помнить.
  3. В процессе изготовления самодельной светодиодной лампы компоненты светильника часто не могут быть сразу полностью изолированы от питающей сети 220 В. Поэтому вас может серьёзно ударить током. Даже если конструкция подключена к сети через блок питания, то вполне возможно, что она имеет простую схему без трансформатора и гальванической развязки. Поэтому к конструкции нельзя прикасаться руками, пока конденсаторы не разрядятся.
  4. Если лампа не заработала, то в большинстве случаев виновата некачественная спайка деталей. Вы были невнимательны или поспешно действовали паяльником. Но не отчаивайтесь. Пробуйте дальше!

Светильник из светодиодной ленты

Светодиодную ленту можно приобрести в любом магазине электротоваров. Она совсем недорогая, представляет собой готовую электроцепь из светодиодов и может применяться на любой ровной поверхности. Производя светодиодный светильник своими руками, вполне возможно применение различных элементов декора, которые будут не только украшать светильник, но и проводить работу по рассеиванию света или его направлению. Как правило, светодиодные ленты имеют ширину от 8 до 10 мм, самую разнообразную гамму свечения и мощности светодиодов

Важно знать, что функционирование светодиодной ленты происходит от 12 вольт. Если такого напряжения в помещении нет, то можно использовать адаптер

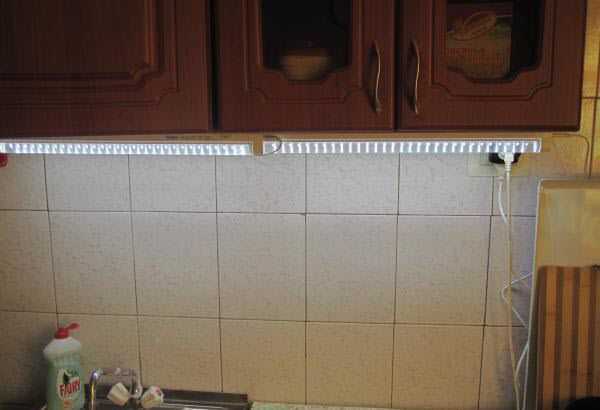

Горизонтальный светодиодный светильник

Такой тип светодиодного светильника предназначен для освещения небольшого участка поверхности. К примеру, он может быть установлен под кухонным шкафом и освещать место, где происходит нарезка продуктов. Лучше если светильник будет находиться на высоте до 80 см. Это самое оптимальное расстояние, на котором освещение приятно рассеивается и не утомляет глаза. Установить его можно в несколько этапов:

  1. Заготовка алюминиевого уголка, на котором будет крепиться светодиодная лента.
  2. Крепёж светодиодной ленты.
  3. Установка готового светильника.

Первый этап заключается в том, чтобы подобрать алюминиевый уголок, вымерять необходимый размер и подготовить отверстия, через которые будет крепиться будущий светильник. Для того чтобы качественно закрепить светодиодную ленту на уголке, его поверхность необходимо обезжирить. Для этого подойдёт любая жидкость, имеющая в своём составе спирт. Предварительно необходимо выбрать место на уголке, где будет находиться выключатель. Для его размещения следует выпилить специальный паз. После этого уголок можно прикрепить в необходимом месте с помощью шурупов.

Тщательно обезжирив поверхность, необходимо очень аккуратно наклеить светодиодную ленту и укрепить выключатель в пазу. Припайка проводов является финальной частью этой нехитрой операции.

Существует огромное количество всевозможных вариантов изготовления светодиодных светильников своими руками. Как вариант, можно изготовить светильник, который будет состоять из двух алюминиевых уголков, соединённых шурупами. На одном из уголков светодиодная лента клеится таким образом, чтобы она находилась параллельно двум поверхностям другого уголка. Такой нехитрый светильник, созданный своими руками, намного усилит световой поток. Данный тип принято устанавливать на вертикальных поверхностях. Он великолепно смотрится при подсвечивании небольших элементов декора, может служить ночником и даже подсветкой для небольшого аквариума.

Сфера применения

Преимущество светодиодных источников света заключается в универсальности. Производители выпускают различные по мощности излучения, форме и количеству элементов светодиодные матрицы или сами светодиоды. Поэтому можно конструировать светильники на свое усмотрение как на стандартный цоколь от разбитой лампы, так и на специализированный в соответствии с требованиями подключения к драйверу или плате управления.

Преимуществом светодиодных источников света является управляемость яркостью свечения путем изменения напряжения на его входе. Таким образом, можно получить оттенок от еле заметного до чрезмерно яркого. Это свойство дает возможность создавать много полезных вещей:

  • прожекторы;
  • уличные фонари;
  • ночные светильники;
  • индикаторы;
  • фитолампы или светодиодные лампы для растений своими руками;
  • подсветка торговых полок;
  • люстры.

Сгибание труб из разных материалов без трубогиба

Светодиоды получили применение во многих сферах благодаря своим практическим качествам. Они активно используются в промышленности, быту, медицине, детских дошкольных учреждениях.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла. Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Основные выводы

Изготовить светильник своими руками можно с применением подручных средств и недорогих радиотоваров. Также для этого потребуется непосредственно светодиодные элементы – лампы или ленты. Они могут быть как маломощными, так и сильными. При выборе материала для корпуса нужно исходить из параметров их теплоотдачи. Чтобы подключить такой прибор в сеть без блока питания, потребуется изготовить драйвер с гасящим конденсатором, предварительно рассчитав его по формуле.

С помощью предложенной технологии можно изготовить светильники любой формы и параметров для установки их в качестве основного или декоративного источника освещения. Монтировать своими руками их можно на потолок и стены в плафоны, в люстры и настольные лампы, а также в любую другую специально изготовленную художественную конструкцию.
