Проект теплого пола: как сделать самому проект отопления тёплыми полами, а также особенности монтажа

Виды электрических теплых полов

Все полы с электрическими нагревательными элементами, возможно разделить только по основному принципу передачи энергии. В этом случае, они делятся на две большие группы:

  1. Плёночные инфракрасные полы;
  2. Кабельные (стержневые) полы.

Доминирующий принцип теплопередачи от нагревательного элемента к напольному покрытию у них распределяется так: у плёночных полов – излучение, а у кабельных полов – теплоперенос. Разница более ощущается, если вспомнить что теплоперенос осуществляется при прямом контакте, а для излучения соприкосновение не требуется.

Эти главные принципы, диктуют и условия монтажа электрического тёплого пола. В случае с кабельными полами, обязательно требуется «похоронить» нагревательный элемент в стяжке. А вот плёночные полы можно монтировать без «грязных» работ. Следовательно, и по назначению они тоже будут иметь целевое определение. Кабельные полы идеально подходят под монолитно-однородные покрытия, вроде кафельной плитки или наливных 3D полов. А вот с ламинатом, линолеумом и ковролином, отлично сочетаются инфракрасные полы.

Но это деление не полное. Каждый из этих способов нагрева, следует также разделить на группы в зависимости от формы выпуска. Так кабельные полы делятся на:

  • Двужильный кабель;
  • Одножильный кабель;
  • Маты;
  • Стержневой пол.

Различия между ними оказывают весомое значение во время планирования и укладки нагревательных элементов.

В частности, одножильный кабель укладывают таким образом, чтобы оба конца в итоге оказались в одной точке. Образно выражаясь, это два провода для одной электрической вилки. Такой способ укладки называется «двойным»: «двойная улитка», «двойная спираль».

Маты, это двухжильный нагревательный элемент, зафиксированный на полипропиленовой сетке с крупной ячеей. Удобство при монтаже весьма сомнительно, ибо шаг кабеля и мощность всего изделия уже декларированы. Но в некоторых случаях, особенно в небольших помещениях, с таким форм-фактором работать удобнее.

Стержневые нагревательные элементы это особый подвид. Если представить эту конструкцию наглядно, то вспомните верёвочную лестницу. Только вместо верёвок – провода, а вместо ступенек стержневые нагревательные элементы. В работе они менее удобны, чем все остальные виды, так как при изменении направления укладки кабеля, требуется восстанавливать электрическую цепь, сами стержни не гибкие. В качестве компенсации, производитель декларирует повышенную энергоэффективность и долговечность. Но с этим много вопросов.

Ещё одно свойство кабельных тёплых полов необходимо подчеркнуть – огромная инертность. Причина в том, что для нагрева напольного покрытия, тепло должно сначала прогреть несколько сантиметров монолитной цементной стяжки. Минимальный слой стяжки, должен быть 4 см. Если 1м2 при толщине 1 см, весит 16 кг, то 4 см – 64 кг. А прогреть 64 кг бетона весьма энергозатратная задача, да и время потребуется. Поэтому на таких полах трудно поддерживать заданную температуру с высокой точностью. Но и остывают они тоже не сразу. Одним словом инертность можно использовать в свою пользу, но далеко не всегда.

Инфракрасные полы представляют собой две лавсановые плёнки, между которыми нанесён слой карбона. В зависимости от способа нанесения этого слоя, происходит деление на:

  • Полосатые плёнки;
  • Сплошные плёнки.

Так как мощность регулируется толщиной карбонового слоя, а при монтаже эти различия особых требований не предъявляют, то разница заметна только при эксплуатации. В частности, при ошибках в организации подогрева полов с помощью полосатой плёнки, возможно появление «эффекта зебры». При нём, ногами ощущается разница в температуре напольного покрытия. Но заметим, что это проявляется при ошибках монтажа. Прочие показатели, такие как скорость набора запрограммированной температуры, площадь излучения или энергоэффективность, не выявляют качественного превосходства, а лишь обособляют количественные. Да, плёнка со сплошным нанесением карбона нагревается на 8% быстрее, поверхность излучения больше на 12%, но и в цене такой материал выше на 35-40%.

Важной особенностью плёночных нагревательных элементов, является их способ теплопередачи. Практически на 95% это излучение

Доказывается это очень просто. Подержите руку на расстоянии 5-7 см от включённой плёнки, и вы ощутите явную передачу тепла. А если зажать её между ладонями, то нагрев едва ощущается. Именно это качество, делает инфракрасную плёнку идеальным вариантом нагрева таких напольных покрытий, как ламинат, линолеум, ковролин.

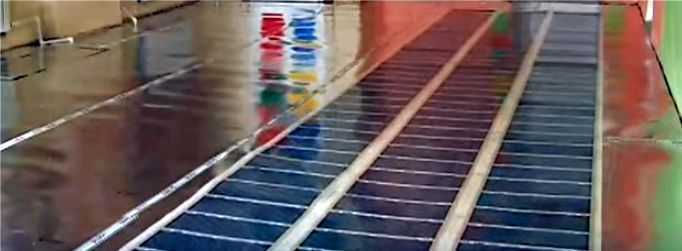

Инфракрасный пленочный теплый пол

Инфракрасный пленочный теплый пол характеристики

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум.

Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины.

Нагрев осуществляется при помощи инфракрасного излучения.

Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж инфракрасного пленочного теплого пола

Как укладывать инфракрасный пленочный теплый пол

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат.

Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо.
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Как уложить теплый пол своими руками: технология монтажа системы (с фото и видео)

Система «теплый пол» состоит из нагревательной секции, термостата с датчиком температуры, специальных аксессуаров для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т. п.), теплоизоляции.

Монтаж системы осуществляется на выровненный и очищенный черновой пол, на который предварительно уложена теплоизоляция, а поверх нее закреплена монтажная лента.

Именно с помощью такой ленты происходит крепление нагревательной секции. Для соединения с термостатом «холодные концы» необходимо вывести на стену. Предварительно следует определить место установки термостата, а затем уложить рядом с ним между двумя нитками нагревательного кабеля гофрированную трубку для установки датчика температуры.

Перед тем как уложить электрический теплый пол, рекомендуется сделать предварительный эскиз укладки, на котором должны быть указаны места расположения муфты и термодатчика. При возможном повреждении системы (например, при последующем ремонте) эта схема будет очень полезной.

До того как укладывать теплый электрический пол своими руками, нагревательную секцию необходимо проверить на целостность с помощью обычного тестера. Затем следует приступить к заливке цементно-песчаной стяжки, толщина которой не должна превышать 3 см. Для полного затвердевания стяжки по требованию СНиП необходимо не менее 28 дней. Только после этого можно включать установленную систему «теплый пол». Также непосредственно перед включением рекомендуется с помощью специального тестера проверить целостность нагревательной секции. При первом включении желательно прогреть стяжку в течение суток для того, чтобы испарилась оставшаяся влага.

В соответствии с технологией монтажа электрического теплого пола важно правильно выбрать и установить теплоизоляцию. Благодаря ее использованию можно сэкономить до 30% расходов на эксплуатацию

Особенно необходима установка теплоизоляции в случае, если теплый пол является основной системой отопления в помещении. В таких случаях рекомендуется использовать твердые пенополистирольные плиты толщиной 5-10 см. Поверх плит обязательно следует уложить парогидроизоляцию и залить «плавающую» стяжку, при которой раствор кладется не на поверхность основания, а на слой тепло- и/или звукоизоляционного материала.

Как показано на фото, если при монтаже электрического теплого пола нет возможности уложить толстый слой теплоизоляции, то рекомендуется использовать фольгированные материалы толщиной от 3 до 10 мм:

Благодаря их применению можно сэкономить до 20% электроэнергии. При этом нужно, чтобы материалы поверх фольги были проложены лавсаном, иначе слой фольги из-за наличия щелочной среды после заливки стяжки разрушится в течение месяца.

Чтобы укладывать теплый электрический пол так, как предполагает правильная технология, при монтаже системы нельзя перегибать термопленку на 90° на участке шириной 5 см, а также накладывать ее полосы друг на друга. Прежде чем подключить пленку к сети, необходимо проверить линии отреза, изоляцию контактов, а также напряжение в сети. Категорически запрещено устанавливать и ремонтировать терморегулятор, не отключив напряжение.

На этом видео показано, как выполняется монтаж теплого электрического пола:

Видео

https://youtube.com/watch?v=8l9tpD2ZM_c

https://woks.ua/warm-floor.html

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при
использовании кабеля или нагревательных матов. В случае с пленочным полом,
монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

бетонная стяжка. Классический раствор для бетонной стяжки
состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При
использовании цемента М200 соотношение будет 2:1. Для повышения эластичности
раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора
в дешевизне, недостаток в длительном периоде полного высыхания;

наливной пол. Высота наливного пола 3-10 мм. Поэтому его
нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;

плиточный клей. Проверенный согласно отзывам пользователей
вариант, которому советуют отдать предпочтение, если монтируется электрический
теплый пол под плитку
.

Независимо от вида, используемого для стяжки материала,
оптимальная высота (толщина) стяжки составляет 30-50 мм.

Примечание: в качестве наполнителя для бетона можно
использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит.
Эти материалы могут вызвать нарушение теплообмена и привести к перегреву
системы.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Важные моменты, которые нужно знать про пленочные ИК полы

При многих неоспоримых преимуществах ИК плёночных полов, есть и некоторые отрицательные стороны, которые нужно учитывать. Так, например, они боятся перегрева. Поэтому стелить их нельзя там, где планируется установить мебель, не имеющую ножек. Пространство над полом нужно оставлять не мене 3 см. Этого не стоит бояться, потому что и той свободной площади, которая останется для монтажа, будет вполне достаточно. Кроме того, конструктивные возможности оборудования позволяют при необходимости отключить от питания тот участок пола, который не нужно отапливать.

Второй недостаток — пока еще достаточно высокая цена греющего материала. Отчасти он компенсируется тем, что для плёночных ИК полов не нужно делать дорогостоящую и трудозатратную цементную стяжку.

Производители обращают внимание на соблюдение правильного порядка подключения карбоновой плёнки к источнику электропитания, а так же добросовестной изоляции специальными липкими пластинками. Расходные материалы для сборки — электропроводка и контактные зажимы — идут в комплекте.. Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество

Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Следующее предупреждение касается любых нагревательных конструкций, для эксплуатации которых требуется электричество. Основание для обогревательного элемента должно быть чистое и абсолютно сухое.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

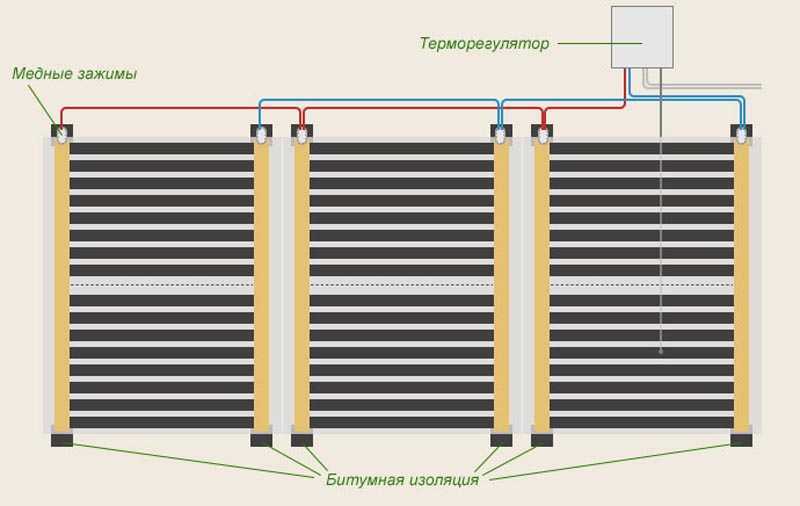

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

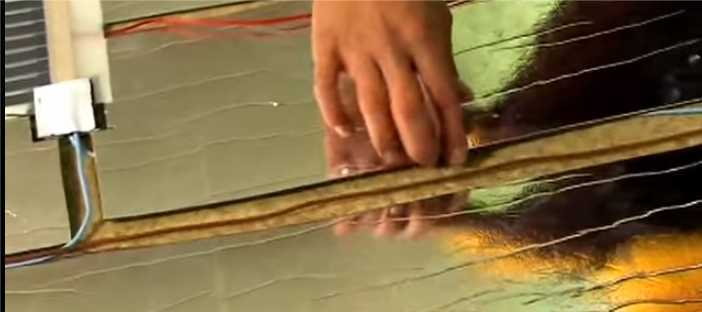

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

  1. Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
  2. Высота дверных проемов не должна быть меньше 210 сантиметров.
  3. Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
  4. Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены  штукатурные работы и вставлены все окна.

О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

  1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
  2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
  3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
  4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

  1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
  2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
  3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
