Монтаж металлочерепицы

Как крепить металлочерепицу: этапы проведения подготовительных работ

Малый вес металлочерепицы позволяет проводить минимальное количество подготовительных работ, перед тем как перейти к укладке. И тем не менее, подготовить подходяще основания все же придется. Поскольку в усиленном основании нужды нет, вполне подойдет обычная деревянная обрешетка, сделанная из реек.

МД - 1

Для того чтобы покрыть крышу металлочерепицей, вначале необходимо смонтировать обрешетку

Процедура крайне проста – исходя из шага выбранной металлочерепицы, на поверхности располагаются рейки

Важно соблюдать единое расстояние, чтобы в процессе крепления кровельного материала не пришлось вкручивать саморезы в пустоту. Другой важный фактор, который стоит учесть в процессе установки обрешетки – расположение окон

Крайне нежелательно располагать стропила непосредственно над окнами.

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки

Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом

Монтаж мансардного окна проводится после укладки всех слоев кровельный пирога

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате

Тонкости строительства

Усложняют жизнь строителям необходимость устройства окон, из-за этого приходится усложнять конструкцию кровли или использовать окна, которые предназначены для использования в мансарде. Ещё один момент, который может осложнить жизнь застройщика, это недостаточная естественная вентиляция, то есть будет необходимо принять меры по созданию принудительной вентиляции в мансарде. Кроме того, сложная кровля влечёт за собой повышение трудоёмкости при обустройстве тепло- и гидроизоляции. Но все эти сложности перевешивает привлекательный вид дома с мансардной крышей, да и лишняя комната никогда не помешает.

Секреты установки желоба для отвода конденсата

Важнейшим элементом системы гидроизоляции мансардного окна является металлический желоб для отвода конденсата.

Желоб устанавливается на расстоянии до 50 см (оптимально 20-30 см) выше от окна в одной плоскости с гидро- и ветрозащитной мембраной.

Чтобы конденсат стекал по желобу, его устанавливают под углом (уклон минимум 3 градуса). Тогда влага будет отводится на одну из сторон (вентиляционный канал, образованный обрешеткой).

Сложности с установкой желоба возникают, если его нужно смонтировать на готовой кровле. В этом случае придётся вручную выпиливать проёмы в обрешетке, причём, делать это аккуратно, чтобы не повредить пленку ветрозащиты.

Проще всего установить желоб если на кровле ещё не смонтирована обрешетка, нет основания под гибкую черепицу и не уложена мягкая кровля.

Подготовка места под монтаж желоба состоит из следующих шагов:

Посередине стропильной ноги (с двух сторон подготовленного проёма) делается вертикальный разрез на пленке супердиффузионной мембраны.

На посадочное место укладывается желоб.

Снижу желоба, используя его как линейку, делается горизонтальный разрез плёнки, так, чтобы совместить вертикальные надрезы. В результате получается клапан из ветрозащиты, который заводится в желоб и улавливает весь конденсат.

Место установки и размеры окна

Высоту установки окна определяют, исходя из способа его открывания и угла наклона кровли. В крутых крышах его лучше размещать в нижней части, в пологих — в верхней. Окна с нижним расположением фурнитуры устанавливают на высоте 1200 — 1300 мм, с верхним — на высоте 1000 — 1100 мм.

Порядок работ

Прежде всего границы будущего проема следует обозначить маркером на гидроизоляционной пленке. При этом от каждой стропильной ноги следует отступить не менее 40 мм, а если есть возможность — 60 мм или более.

Когда границы установки будут прорисованы, от них отступают по 200 мм и только теперь делают вырез. Таким образом, с каждой стороны отверстия остается 20-сантиметровый запас гидроизоляции под металлочерепицу. Его следует отогнуть внутрь помещения.

Далее необходимо выполнить проем в кровельном материале. Для этого его прорезают. Обрешетку срезают так, чтобы линия среза отстояла от боковой поверхности стропила на 20 мм.

Закрепление монтажного бруса

Монтажный брус изготавливают из той же доски, из которой выполнены стропила крыши. Его крепят между стропилами под оконным проемом, при этом зазор между брусом и обрешеткой должен составлять 80 — 100 мм.

После закрепления бруса к нему с помощью степлера прибивают нижний край гидроизоляционной пленки.

Раму освобождают от створки и оклада, после чего к ее верхней части степлером прибивают отрез минераловатного утеплителя. Фрагмент теплоизолятора, предназначенный для утепления нижней части окна, необходимо закрепить на монтажном брусе. Теперь раму можно устанавливать в проем, руководствуясь предоставленной производителем инструкцией.

После установки рамы прикрепленный к монтажному брусу утеплитель нужно плотно прижать к проему и закрепить степлером.

После установки створки на место, проверяют, насколько хорошо она прилегает к раме. Обнаруженные перекосы устраняют, корректируя положение рамы, после чего все кронштейны надежно фиксируют.

На завершающем этапе по обеим сторонам от проема укладывают и закрепляют утеплитель, а боковые фрагменты гидроизоляции прибивают к раме, удалив лишний материал.

Далее вокруг окна укладывают поставляемый в комплекте гидроизоляционный фартук.

Фартук крепят к раме степлером, затем его заводят внутрь мансарды и прикрепляют таким же способом к стропилам, монтажному брусу и обрешетке. Верхний край гидроизоляционного фартука должен находиться под дренажным желобом.

Завершающим штрихом является восстановление кровельного покрытия в нижней части окна.

Эта операция во многом зависит от конструкции окна и оклада, поэтому ее выполнение следует максимально точно согласовывать с инструкцией производителя.

Нижний откос следует располагать вертикально, то есть перпендикулярно полу. Верхний — горизонтально.

При нарушении технологии окно не будет обдуваться потоком теплого воздуха, что приведет к образованию конденсата на стекле. После установки откосы следует должным образом утеплить.

Как видно, установка мансардного окна не включает каких-либо сверхсложных операций. Главные правила остаются неизменными: тщательность, аккуратность, отсутствие спешки и соблюдение всех пунктов инструкции. Придерживайтесь их, и в вашей мансарде всегда будет достаточно света, тепла, а значит и уюта.

Далее необходимо осуществить монтаж снегозадержателей на металлочерепицу. В данной статье описан процесс его установки. Снегозадержатели на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.

Выбор теплоизоляции

Конструкция крыши мансарды обладает следующими особенностями, на которые нужно ориентироваться, выбирая материал для ее утепления:

  • В качестве кровли и утеплителя для мансардной крыши должны применяться облегченные материалы, так как ее конструкция не рассчитана на повышенную нагрузку.
  • Для утепления мансардной крыши должны применяться максимально эффективные материалы, чтобы толщина слоя кровельного пирога была минимальной – это также поможет снизить вес кровельной конструкции.
  • Обязательно устройство системы вентиляции кровельного пространства, обеспечивающего контроль влажности в помещении.

Минеральная вата

Для утепления мансардных крыш часто используется минеральная вата. Ее достоинства:

  • Небольшой вес.
  • Высокие теплоизоляционные качества.
  • Хорошая паропроницаемость и шумоизоляция.
  • Экологичность и пожаробезопасность.

Количество утеплителя соответствует площади скатов крыши за минусом площади проемов

Среди недостатков такой теплоизоляции крыши мансарды — относительно высокая цена и склонность к намоканию. Кроме того, минвата со временем может слежаться и потерять свои свойства.

Важно: Для утепления крыши (наклонных и вертикальных поверхностей) лучше использовать минвату в плитах, а не рулонах — это облегчит монтаж.

Также можно использовать для утепления крыши мансарды стекловату, но она менее удобна в работе и требует защитных средств: перчаток, спецодежды и очков.

В холодных регионах толщина такой теплоизоляции должна составлять 150-200 мм – это можно обеспечить укладкой плит минваты в два слоя. При наружном утеплении работы по монтажу материала следует проводить только в сухую погоду.

Пенопласт или пенополистирол

Утепление мансардных крыш пенопластом распространено из-за его низкой стоимости. Среди достоинств:

  • Маленький вес.
  • Низкая теплопроводность.
  • Простота обработки и монтажа.
  • Хорошие эксплуатационные качества.
  • Не деформируется.
  • Не боится влаги.

Как утеплить крышу мансарды пенопластом

Утепление мансардной крыши пенопластом имеет существенный недостаток – пожароопасность. Но можно использовать экструдированные полистиролы, которые не горят, а только плавятся, но и их стоимость значительно выше.

Пенополиуретан (ППУ)

Новый эффективный материал для утепления крыши мансарды. По сути – это модифицированная монтажная пена. ППУ может применяться только для утепления мансардной крыши изнутри, видео с технологией нанесения в конце статьи, но при этом:

  • Толщина слоя утеплителя минимальна.
  • ППУ обладает хорошей адгезией, а при нанесении заполняет все пустоты в конструкциях.
  • Является одновременно тепло-, гидро- и пароизоляцией.

Утепление при помощи ППУ

Напыление пенополиуретана требует специальных навыков и оборудования, но при этом полностью будут отсутствовать швы, что предотвратит промерзание элементов конструкции.

Выбирая, чем лучше утеплить мансардную крышу, можно ориентироваться и на такой материал, как эковата. Этот натуральный утеплитель (изготавливается из льна) не только защитит от холода, но и от перегрева в жару, является дышащим и экологически чистым. Эковата обеспечивает бесшовное покрытие и не требует устройства пароизоляции. Подходит, например, для утепления ломаной мансардной крыши за счет простого монтажа на наклонных поверхностях.

Мансардные окна: плюсы и минусы

Мансарда — это помещение под скатом крыши. В современном строительстве в последние десятилетия подобные конструктивные решения применяются все чаще, чего не скажешь о домах советской постройки. Естественно, что обладатель такой мансарды в многоэтажном здании или в частом доме захочет как-то ее обустроить. Строительные материалы позволяют хорошо утеплить такое помещение, а потому оно сгодиться как под детскую комнату, так под любую другую, эффективно увеличив жилую площадь.

Особенностью мансарды является то, что в ней можно сделать интересное освещение с использованием мансардных окон. И доступ дневного света будет максимальным. В этом случае, как само здание снаружи, так и комната изнутри будут смотреться великолепно. Но у каждого конструктивного решения, естественно, есть свои плюсы и минусы.

Плюсы мансардных окон

  • Число окон, которые вы можете сделать на крыше, ограничивается лишь вашей фантазией. Допустимо создать даже сплошное остекление. Однако, как минимум, придется застеклить крышу на десять процентов, иначе в таком помещении будет темно;
  • Благодаря особой конструкции современные мансардные окна хорошо выдерживают нагрузку, почти такую же, какую принимает на себя и сама крыша. А потому они гарантируют защиту практически от всех от внешних воздействий;
  • По сравнению с вертикальными окнами света они дают больше, и распространяется он равномерно;
  • Поскольку стеклопакеты, применяемые для обустройства мансард, обладают повышенной прочностью, в эксплуатации окна абсолютно безопасны;
  • На рынке сейчас имеется широкий ассортимент стеклопакетов для мансард. Так, есть светоотражающие, антивандальные, светопоглощающие, тонированные, зеркальные и другие варианты с дополнительным функционалом.

Минусы мансардных окон

Пожалуй, единственным существенным минусом мансардных окон на заказ является цена. А потому многие экономят на их установке. На самом деле это не лучшее решение, поскольку при самостоятельном монтаже в будущем возможны проблемы. Неумелый мастер может что-то сделать неправильно. И в итоге в мансарду осенью или весной будет попадать вода. Дело тут, естественно, не в стеклопакете и не в конструкции самого мансардного окна, а в работе. На сайте можно заказать мансардные окна, цена которых очень привлекательна.

Многие жители нашей страны проживают в домах, которые были построены в советское время. А тогда редко, в каком доме была предусмотрена мансарда. Большинство крыш таких зданий слишком пологие. С этим связан последний «минус» мансардных окон – их можно установить не везде. Или для этого придется вносить серьезные изменения в конструкцию самой крыши.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах. Установку рамы рекомендуется проводить без стекла

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

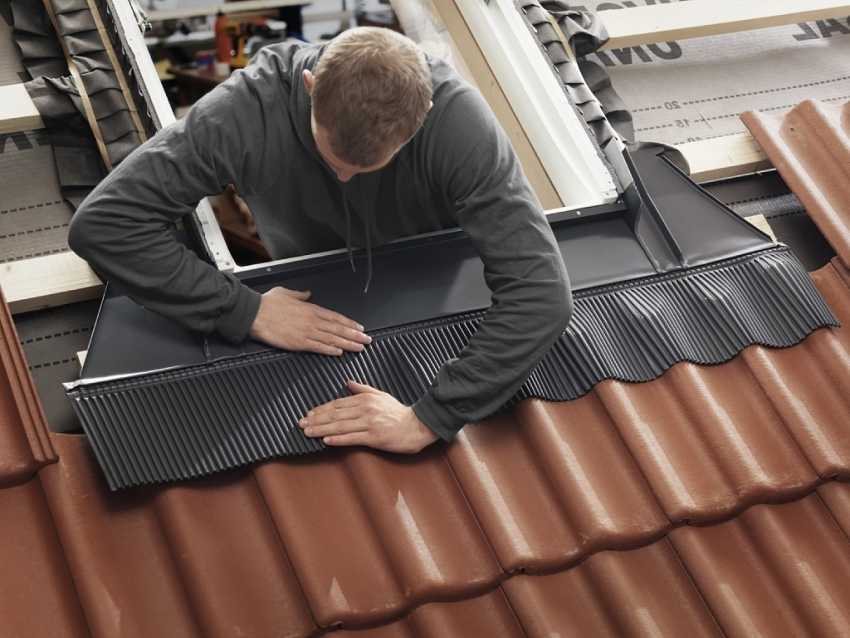

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

  Как правильно подобрать размер мансардного окна на крышу

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Сборка теплоизоляции и установка коробки мансардного окна

Теплоизоляционный контур смонтирован на стальной рамке, которая легко собирается на защелки.

Контур теплоизоляции устанавливается в подготовленном проёме.

Затем отсоединяете поворотную часть створки со стеклопакетом от рамы мансардного окна.

Монтируете монтажные пластины и устанавливаете коробку в проёме.

Важно! Монтажные пластины (4 шт.) устанавливаются по углам мансардного окна, в подготовленные на заводе места в раме, в заранее просверленные изготовителем отверстия под саморезы. При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки). При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки)

При большой длине мансардного окна (более 1.4 м), в месте поворотного механизма (шарниров), ставятся дополнительные промежуточные монтажные пластины (уголки).

Коробка мансардного окна устанавливается в готовый проём. Как это сделать правильно, а также отрегулировать боковые зазоры и притвор, показывается в видео.

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Стоимость установки окна

На сайте указаны расценки на разные типы работ в зависимости от исходных условий – можете просмотреть и убедиться, что у нас недорого. Команда работает в Москве и Московской области, выезжает для оценки объекта и снятия замеров в удобное для клиента время, точно соблюдает оговоренные сроки и даёт гарантии на работы 5 лет. Ждем Ваших обращений.

Риски при заказе монтажа мансардных окон у неквалифицированных работников:

Если Заказчик не оформил договор на установку мансардного окна:

Риск Получить в итоге не тот результат, на который рассчитывали.

Наше решение Все пожелания Заказчика отражаются в договоре к каждому про­екту, это гарантия того, что будет выполнено именно то, что требовалось.

Риск Начальная цена монтажа может быть значительно изменена в большую сторону, так как изначально не была утверждена в договоре.

Наше решение К каждому проекту прилагается обязательный договор с итоговым расчетом стоимости монтажа.

Риск Сроки выполнения работ не выдерживаются, что в итоге может оттянуть срок окончания ремонта на неопределенное время.

Наше решение Все сроки проведения монтажа обязательно прописываются в договоре, поэтому мы строго придерживаемся договора и несем ответственность за необоснованное затягивание или за срыв сроков производства работ.

Монтаж проводится непроверенным исполнителем с незначительным опытом монтажных работ:

Риск Можете получить мансардные окна, которые не будут выполнять свои функции из-за неправильной регулировки и (или) установки.

Наше решение а) Опытные сертифицированные исполнители б) Высокие требования к качеству монтажных работ в) Наши специалисты материально заинтересованы в том, чтобы Вам понравилась их работа.

Риск Можете получить течь при первом же дожде из-за неправильной установки элементов герметизации мансардного окна, и без каких-либо обязательств на исправление недоделок.

Риск Можете понести непредвиденные высокие расходы, связанные с переделкой и исправлением “косяков”.

Риск Существенное сокращение срока службы мансардного окна.

Риск Непроверенный исполнитель не дает гарантию на свою работу или дает, но в устной форме.

Наше решение Наша компания дает письменную гарантию как на материалы, так и на установку, включая гарантийный и постгарантийный ремонт силами наших квалифицированных специалистов.

Важно знать про монтаж мансардных окон

Расположение мансардного окна

Мансардные окна встраивают в стропильную конструкцию скатной крыши (устанавливают между стропилами, монтируют на обрешетку). Таким образом, они становятся неотъемлемой частью кровли.

Регулировка мансардного окна

Монтажники часто забывают выставить зазоры, то есть отрегулировать положение коробки относительно поворотной створки. В результате возникают щели, которые невозможно устранить в процессе эксплуатации окна.

Обеспечение водонепроницаемости примыканий кровельного покрытия к оконному блоку

Эту задачу позволяют решить специальные наружные оклады. Подобные изделия выпускаются для разных типов кровельных покрытий (плоских или профилированных)

Важно не перепутать и поставить тот оклад, который оптимально подходит для конкретной ситуации.

Защита от промерзания

Зону мансардного окна тщательно утепляют мягкой теплоизоляцией — минеральной ватой из базальтового волокна. Стык с подкровельной гидро- и пароизоляцией скатной крыши обеспечивают изоляционные оклады и специальные элементы и изделия.

Формирование, утепление и отделка откосов

Ошибки на этом этапе приводят к промерзанию, обильному образованию конденсата, а в дальнейшем — к порче отделочных материалов внутри мансарды. Прежде всего, нужно сделать так, чтобы нижний откос был перпендикулярен, а верхний — параллелен полу. Под черновой обшивкой должна быть проложена мягкая теплоизоляция (но ни в коем случае не монтажная пена!).

Необходимость в затенении и затемнении

От обычных портьер в мансарде толку мало. Ко всем мансардным окнам нужно подбирать по размеру шторки, жалюзи или рольставни. Потребителям предлагается богатый выбор аксессуаров, а также множество изделий и устройств, облегчающих открывание и закрывание створок. Однако нужно учесть, что необходимо покупать комплект только той фирмы, чье окно у вас установлено, так как, например, аксессуары для окон Velux, не подойдут к окнам Fakro и Roto.

Отопление

Не забывайте, что под мансардными окнами необходимо установить отопительные приборы, которые обеспечивают конвекцию теплого воздуха в зоне стеклопакетов, иначе зимой стекла будут запотевать и даже покрываться ледяной коркой.

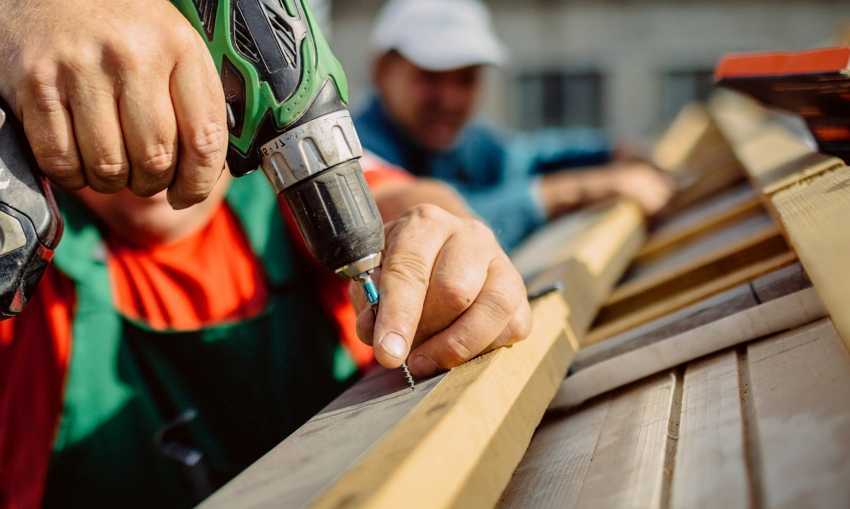

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли

  1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
  2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
  3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
  4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
  5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

ОБРАТИТЕ ВНИМАНИЕ!
Доски предварительно калибруются по одному размеру, чтобы избежать возникновения в будущем перекосов и неровностей в расположении черепицы.

Шаг обрешетки

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Распространенные ошибки монтажа окон

Специалистами нашего технического отдела была замечена удивительная закономерность, дилетанты при монтаже окон делают гораздо меньше ошибок, чем строители со стажем. Кроме тех, конечно, кто специализируются на кровельных работах. Ответ оказался прост – дилетанты читают инструкцию, а опытные строители зачастую «и так знают как надо». Поэтому рекомендуем дочитать этот раздел до конца, даже если вы хороший специалист. В крайнем случае, проверите себя, да и нас заодно.

Итак, вот список распространенных ошибок и способов их избежать:

  1. Применение монтажной пены – пена подходит для уплотнения и дополнительной фиксации при монтаже дверных и оконных проемов. Там рама жестко зафиксирована анкерами к твердой капитальной стене, монтажная пена создает распор и намертво фиксирует конструкцию. К тому же монтажная пена сама по себе неплохой теплоизолятор. Но в случае с мансардными окнами ситуация принципиально иная. Во-первых, меньше жесткость конструкции, и пена в процессе застывания может сместить или деформировать короб окна или стропила с обрешеткой. Во-вторых, после застывания пена теряет эластичность. А стропильная система двигается, усаживается и расширяется от изменений температуры, пена крошится и осыпается. В результате образовываются полости и пустоты.
  2. Нарушение целостности слоя паро и гидроизоляции. Окно должно составлять единое целое со всем кровельным пирогом, иначе не избежать проблем с подтеканием и теплопотерями. Общая структура кровельного пирога, и образцы правильного соединения пароизоляционной пленки и гидроизоляционной мембраны  показаны на Рис 5 а, в, с.
    Рис 5 а Гидроизоляционный фартук мансардного окна
    Рис 5 в Пароизоляция откосов мансардных окон
    Рис 5 с Кровельный пирог жилой мансарды

Плохо утеплен периметр откоса или утеплитель неплотно примыкает к коробу окна. Это ведет к образованию конденсата и даже к сквозному промерзанию в области оконного проема. Образец правильного монтажа окна с утепленным откосом смотрите на Рис 6 а. ВАЖНО! Верхний откос должен быть горизонтальным, а нижний вертикальным по отношению к полу. Это нужно для нормальной циркуляции теплого воздуха в области окна см. Рис 6 d.

Рис 6 а Откос мансардного окна в разрезе Рис 6 в Мансардное окно с термоблоком
Рис 5 c Утепление откоса  Рис 5 d Циркуляция воздуха в жилой мансарде

Для дополнительной экономии тепла и упрощения монтажа рекомендуем применять окна с заводским утеплением короба. На Рис 6 с, изображен разрез мансардного окна Roto (Германия) с заводским термоблоком WD.

Утепление откосов алюмофолом и прочими тонкими прослойками на основе поролона и фольги. Если для летних не отапливаемых мансард этот вариант вполне приемлем, то для полноценных жилых помещений совершенно не подходит. Здесь нужен полноценный слой базальтовой ваты толщиной не  менее 100 мм.
Не отрегулирована геометрия окна, есть перенапряжения в конструкции короба, створка ложится неплотно. Со временем щель будет только увеличиваться. Поможет уровень и инструкция по монтажу и регулировке. Важно правильно отрегулировать окно на этапе строительства, поскольку регулировку после монтажа кровельного покрытия и отделки выполнить проблематично. Нам известна только одна торговая марка Roto, окна которой можно регулировать в любое время. Это актуально если через год после постройки дом дал усадку и геометрия кровли немного сместилась.
Установка мансардных окон в плоскую или почти плоскую кровлю, угол ската, которой меньше 15°. Для таких случаев нужно делать специальную выступающую конструкцию, как на Рис 7. Иначе окно будет протекать.

Рис 7 Как установит мансардное окно в плоской кровле

Неправильный выбор или небрежность при установке оконного оклада см. Рис 8. Для плоских и для профилированных (волнистых) крыш оконные оклады разные. Кроме того, для профилированных кровельных материалов (натуральная или металлочерепица) с разной высотой волны, тоже нужно покупать разные оклады. Существуют оклады для материалов с высотой волны до 45 мм, и до 80 мм. Порядок монтажа изолирующих окладов: установить и закрепить нижний фартук, потом состыковать и закрепить боковые элементы и последним монтируется оголовок.

Рис 8 Структура мансардного окна

Если для вас актуален вопрос утепления мансарды или нужно купить мансардные окна, звоните. Наши специалисты помогут разобраться в технических характеристиках и преимуществах: кровельных материалов, систем водосточных труб, минеральных утеплителях на основе стекловаты или базальтовой ваты и многих других материалов для строительства и отделочных работ. Контактный телефон 0800 50-54-52.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
