Вертикально сдвижные окна в интерьере дома

Как устроены английские окна с вертикальным подъемом

Одна из наиболее привлекательных особенностей этого типа остекления – разбивка переплета на сравнительно небольшие прямоугольные секции. Окна с такой расшивкой имеют строгий классический вид, что соответствует их наименованию.

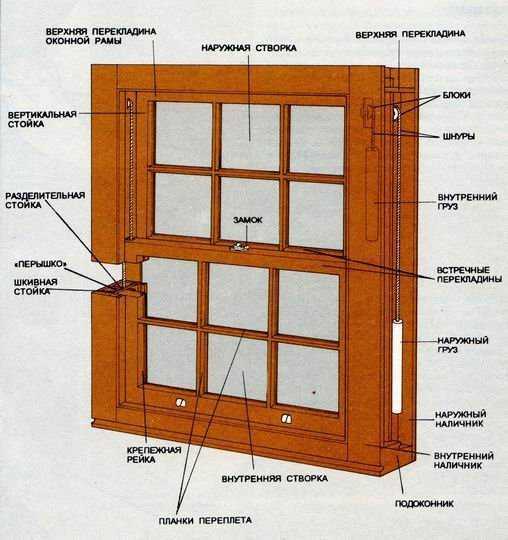

Конструкция классического английского окна включает в себя внешний каркас и две внутренние створки. Чтобы открыть окно необходимо сдвинуть одну из створок в вертикальном направлении, после чего зафиксировать специальными защелками. Как правило, подвижной делается нижняя часть окна, в то время, как верхняя – не открывается.

МД - 1

Перемещение осуществляется посредством специальных пазов в раме и соответствующих направляющих в подвижной части. Направляющие могут быть изготовлены как в виде роликов, таки и работать по принципу скольжения.

Для облегчения открывания блоки комплектуются специальными противовесами, которые компенсируют часть нагрузки при поднятии створки. Противовесы расположены в пустотах между проемом и наружной частью рамы, что делает их не заметными для окружающих и обеспечивает плавность хода.

Работу таких окон — можно увидеть в нашем видео:

Подъемно-сдвижные окна

Такая система часто используется при остеклении террас и веранд. Механизм передвижения створок напоминает тот, что реализован в шкафах-купе. При открытии створки ее немного приподнимают, рама сдвигается на ширину створки, расположенной рядом с ней, и движется по своей направляющей. При закрытии створки механизм срабатывает как прижимной. Подъемно-сдвижные окна хорошо защищают от холода, влаги и сквозняков, так как в конструкции предусмотрен резиновый уплотнитель.

Конструкция состоит минимум из двух рам, одна из которых будет несущей, а вторая – подвижной. Часто параллельно устанавливают направляющую для москитной сетки.

Система отличается высокой прочностью и устойчивостью, позволяет устанавливать достаточно массивные рамы размером 200*300 см. Минус подобного типа окон – весь проем нельзя будет полностью освободить от рам, так как одна створка прячется за другой. Тем не менее, именно данного типа конструкции часто используют в частных домах для ограждения террас и веранд, для остекления гостиной. Система сохраняет отличный обзор и становится надежной преградой для холода. Порог, как правило, делают низким, почти незаметным, потому граница между улицей и домом как бы стирается.

ТОП 5 ошибок, которые допускают владельцы помещений

Любая недвижимость – это достойный ресурс, которым нужно грамотно распорядиться найти ему максимально эффективное применение. Бизнес-аналитики говорят, что в 90% случае главная причина низкого дохода со столь ценного ресурса, как нежилая недвижимость, кроется не в характеристиках объекта, а в нецелесообразном распоряжении им и следовании стереотипам.

Сначала ремонт – потом идеи

Первое, от чего следует предостеречь владельцев, у которых уже есть помещение, но нет идей, какой бизнес начать — от неоправданных вложений в ремонт. Многие идут по ошибочному пути, полагая, что вначале нужно привести объект в порядок, а затем уже думать над тем, для чего его можно использовать. Это ведет к лишним расходам, связанным с тем, объем и качество и вид ремонта не соответствуют бизнесу, который впоследствии владелец в нем ведет.

Особенно часто ошибки связаны с переносом, сохранением и сносом стен – не имея четкой концепции бизнес-проекта неопытные владельцы часто сносят стены в объектах, создавая единое пространство, но впоследствии открывают бизнес, для которого такая планировка оказывается не очень хорошей идеей. Это может быть салон красоты, в котором нужны отдельные кабинеты для косметолога и массажиста, и приходится экстренно возводить перегородки в уже сделанном ремонте, а дополнительно еще и менять схему разводки воды.

Подготавливая площадь в соответствии с целями бизнеса изначально, можно сэкономить до 40% бюджета на ремонт.

Свое дело будет выгоднее аренды

Ответ не так однозначен, как может показаться, если следовать логике, что тот, кто снимает объект, рассчитывает заработать больше, чем заплатить за пользование объектом

Важно соизмерять масштабы бизнеса, для которого актуален ваш объект, его затратность, период окупаемости и сложность ведения со своими ресурсами на сегодняшний день

Вносить цену аренды в затратную часть не нужно

Начинающие бизнесмены, имея помещение, разрабатывая бизнес-план и просчитывая потенциальную доходность, не включают цену аренды недвижимости (она же своя собственная!). Это ошибка, которая будет стоить не только достоверности расчетов и финансового потенциала предприятия. Закладывать стоимость аренды, и ежемесячно возвращать ее себе, на специальный счет или в семейный бюджет, нужно обязательно, иначе можно не заметить момент убыточности и вовремя не перестроить бизнес.

Нужно использовать площади самостоятельно

Иногда владельцы зацикливаются на самостоятельном использовании своего объекта. Это неправильно – нужно расценивать его как ресурс для развития бизнеса, не привязываясь к вопросу владения. К примеру, получив от бабушки наследство в виде ангара в маленьком городе, не стоит надеяться перенести туда собственное успешно функционирующее предприятие по доставке грузов. Целесообразнее сдать его в аренду и на вырученные средства развивать уже существующие предприятие, подбирая для него объекты, идеальные по месторасположению.

Не пытайтесь организовывать торговое предприятие в месте без хорошего трафика, каким бы собственным оно не было. Это будет бесполезной тратой времени – не имея средств на аренду в хорошем месте, лучше сдать свое и использовать вырученные средства.

Дорогие товары и услуги принесут больше прибыли

Принимать решение о ремонте следует только после того, как определитесь, какую именно деятельность будете вести. К примеру, имея в распоряжении маленький нежилую квартиру на первом этаже, но с пешеходным трафиком, как на перекрестке трех вокзалов. Но расположена она в маленьком провинциальном поселке с единственным градообразующим предприятием, заводом, работающий в режиме день через год, не стоит вкладываться в элитный дизайн и открывать бутик, гораздо больше прибыли принесет не очень привлекательный стоковый центр или даже секонд-хенд.

Разновидности окон из поливинилхлорида по механизму открывания

откидное
поворотное

Окна ПВХ открываются несколькими способами. Различают следующие механизмы открывания:

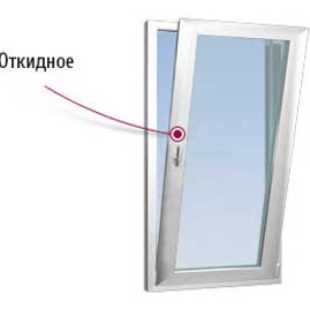

  • Откидной, когда створка открывается внутрь по отношению к горизонтальным петлям;

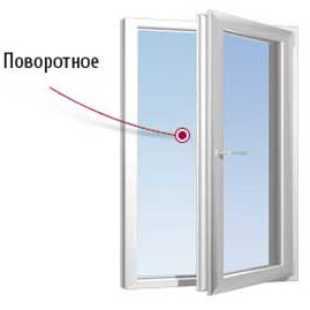

  • Поворотный. Створка также открывается внутрь, однако уже по отношению к вертикальным петлям;
  • Поворотно-откидной. Очень популярный сегодня вид открывания, совмещающий в себе поворотный и откидной.

Нестандартные окна

нестандартное-окно-1
нестандартное-окно-2

Инновационные технологии дают возможность производить профиль самых разных форм, а добавление пигмента в сырье – получить желаемый цвет конструкции.

Качественно изготовленное окно ПВХ можно вписать даже в исключительно изысканный интерьер. К примеру, окна круглой формы часто устанавливают в ванной или коридоре, треугольной либо трапециевидной формы – на чердаках и в мансардном помещении, а эркеры – в веранде и зимнем саду. Необычные окна – это идеальное решение для обустройства загородных коттеджей, так как они прекрасно вписываются практически в любой современный архитектурный стиль.

https://youtube.com/watch?v=gPFmk1zURi4%3F

Отрицательные стороны

Помимо большого количества достоинств, английские окна имеют некоторые отрицательны качества, о которых нельзя не сказать:

  • При установке стеклопакета будет частично потеряно, свойственное этому типу остекления изящество, что решается при помощи наружной расшивки створок декоративными накладками (шпросами).
  • Створки весят немало, особенно габаритные стеклопакеты, а конструкция английских окон предполагает их поднятие вручную при открывании, что потребует определенных усилий, несмотря на компенсацию части массы подъемным механизмом.
  • Требуется ежегодная замена уплотнительных резинок иначе будет потеряна плотность примыкания створок и каркаса.
  • Открыть английское окно можно только на пол створки, а это обозначает, что в экстренных случаях крупному человеку будет довольно проблематично покинуть помещение.
  • В сравнении со своими распашными аналогами английские окна стоят значительно дороже.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

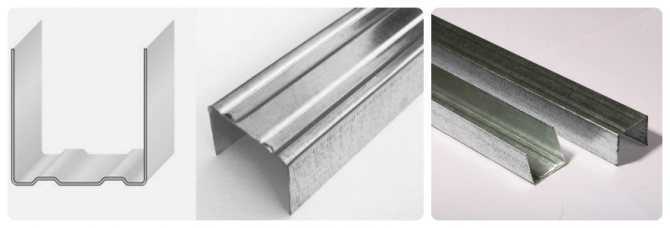

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

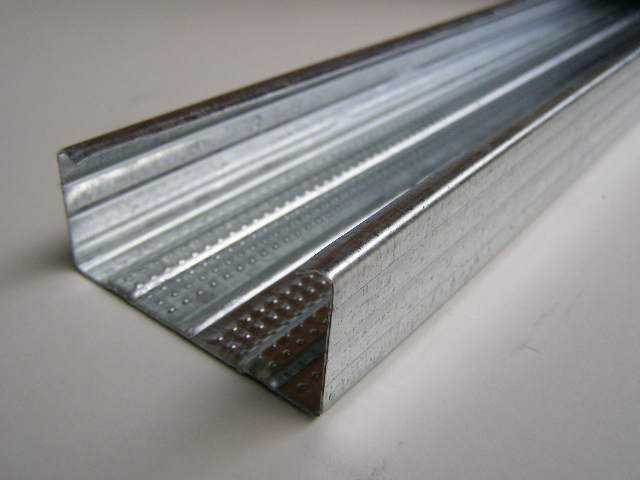

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

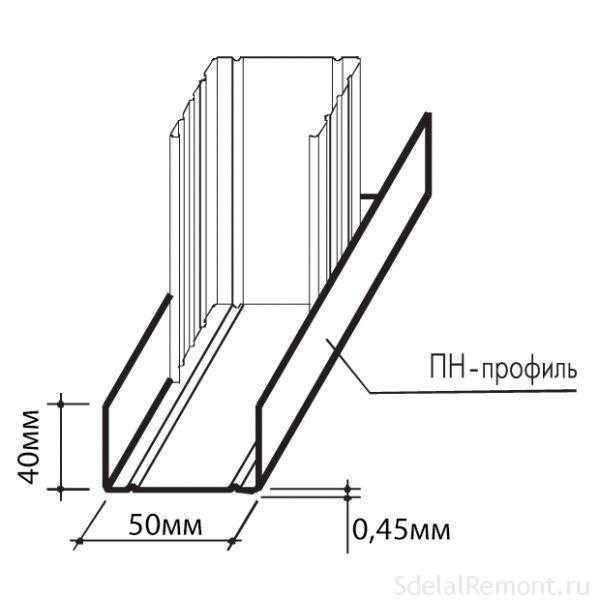

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.  Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Размеры направляющего элемента для гипсокартона:

Маркировка изделия Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
UW (ПН)-2-50*40 0.5 50 40 3
UW (ПН)-4-75*45 0.5 75 45 3
UW (ПН)-6-100*40 0.6 100 40 4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Оригинальная функциональность

Английские окна примечательны своим непривычным для нас видом. Они позволяют внести оригинальность в общую обстановку, но при этом не являются броскими, смотрятся аккуратно и просто притягивают взгляды элегантной красотой.

Они дают возможность изменить интерьер и экстерьер одновременно, что важно, например, для владельцев частного жилья. Возможно, Вы уже слышали о такой разновидности или даже видели их в Москве

Национальные премии и ТВ-программы о ремонте

Одна из их особенностей в том, что они являются сдвижными. Причём сдвигаются не вбок, как российские раздвижные модели, а вверх при открывании и вниз при закрывании.

Для неподготовленного человека задача их открыть и закрепить на нужном уровне может показаться сложной. Но недаром англичане применяют такие окна уже несколько столетий.

Даже с приходом в мир новых идей относительно дизайна, большинство жителей Великобритании сменили лишь качество, но никак не их внешний вид. Видимо, их вполне устраивают такие конструкции, а значит, к ним можно привыкнуть и чувствовать себя удобно с таким дизайном.

Ещё одна особенность подъемных английских окон — сам дизайн. Чаще всего рама сделана так, что разделяет раму на большое число маленьких блоков, по типу крупной решётки.

Но не беспокойтесь — Ваши окна не будут выглядеть, как в тюрьме. Скорее они похожи на красивое остекление веранды, — аккуратное и стильное. Заменить такое деление стеклопакета можно раскладкой.

На что обращать внимание при выборе

Покупателю сложно определить качество профиля на выставочных образцах. В большинстве случаев приходится надеяться на порядочность продавца и изготовителя оконных конструкций. Существуют некоторые особенности, которые помогут избежать покупки изделия низкого качества:

  • Наличие маркировок с логотипом бренда, информацией о времени и месте изготовления.
  • Структура пластика. Высококачественные изделия имеют ровную гладкую поверхность. Зернистая текстура говорит об использовании более дешёвых видов пластика или низком уровне механизации производства. Такие окна с большей вероятностью будут менять свой цвет или деформироваться под нагрузкой.
  • Качество покрытия. Окрашенные или покрытые текстурной плёнкой варианты должны иметь равномерный цвет по всей поверхности без перепадов.

Характеристики, на которые следует обратить внимание

Кроме рассмотренных выше технических характеристик пластикового оконного профиля, есть несколько потребительских показателей, которые также должны быть обязательно рассмотрены. Это, прежде всего:

  • число камер в поперечном сечении;
  • ширина системы под установку стеклопакета;
  • производитель оконных материалов.

Так же важно найти хорошую монтажную компанию-поставщика, в которой работают квалифицированные мастера. Если, конечно, вы не собираетесь устанавливать окно самостоятельно

Число камер профиля

В конструкции окна могут быть два вида сборных пластиковых элементов. Первый — несущая оконная рама, изготовленная из основного профиля. Второй вид это открывающаяся пластиковая створка для установки стеклопакета. В обоих случаях конструкция профиля полая и в своем сечении состоит из разделенных перегородками камер, которых может быть от 3-х до 7-ми.

Чем больше количество камер, тем выше прочность конструкции и выше эксплуатационные характеристики. Каждая стенка и перегородка выполняет определенную функцию и поэтому положение и толщина элементов профиля рассчитываются математически на основании экспериментальных данных. Самые востребованные в средней полосе России конструкции имеют 5 камер.

Ширина профиля

От установочной ширины рамы зависит то, какой профиль можно установить в это окно и количество камер во внутреннем сечении. Оба эти показателя очень сильно влияют на тепловые и звукоизоляционные характеристики, общий вес конструкции и стоимость окна.

Однокамерные стеклопакеты в классическом варианте из двух стекол имеют ширину 58 мм и должны устанавливаться в профиль соответствующего сечения. Для двухкамерных конструкций ширина профиля должна быть не менее 70 мм. Соответственно 3-камерные – 90 мм и 4-камерные 110 мм. Два последних вида окон относятся к классу «Премиум» и устанавливаются только в районах Крайнего Севера.

Особенности монтажа раздвижных оконных систем

Для обеспечения надежности и безопасности остекления балкона раздвижными окнами, основание для установки рамы должно быть надежным и крепким. Подойдут кирпич и прочный бетон. Кроме этого в процессе монтажа не разрешается допускать прогиб профиля. Если материал изготовления рамы – алюминий, то в качестве ограждения подойдут и металлические прутья. Раздвижное остекление подойдет и для расширения балкона. Для этого монтажники используют дополнительные кронштейны, а парапет устанавливают дальше, чем край верхнего перекрытия.

О нюансах и технологии остекления балкона своими руками вы узнаете из нашей отдельной статьи.

Где использовать раздвижные окна?

Использовать их можно где угодно, вот только несколько примеров:

  • лоджии и балконы. Для отапливаемых и утепленных подходят первые две системы раздвижных окон. Если вид открывается прекрасный, и по документам все можно согласовать, то можно организовать остекление в пол и любоваться пейзажами. Жителям новостроек в этом плане проще. Если застройщик использовал остекление в пол и установил обычные распашные окна, то их в любой момент можно заменить раздвижной системой;
  • беседки и террасы на даче в загородном доме просто созданы для раздвижных систем остекления;
  • для гостиной в загородном доме с выходом на улицу также уместна будет раздвижная система;
  • офисные помещения и торговые павильоны;
  • рестораны и кафе.

Да, раздвижные системы обходятся несколько дороже стандартных распашных, но за существенные преимущества стоит заплатить.

Статья написана для сайта remstroiblog.ru.

Почему в США устанавливают странные окна с поднимающимися вверх створками

Каждый хотя бы раз видел в американских фильмах, как створки тамошних окон открываются вверх. Для наших соотечественников подобная конструкция оконных рам является абсолютно непривычной, как и для жителей многих других стран. Так почему же американцы в массе своей предпочитают именно такие окна?

Популярная в США конструкция. /Фото: bliqs.ru.

Окна с двигающимися вертикально ставнями – это вовсе не американское изобретение. На самом деле окна с такой конструкцией впервые появились в Англии. Зимы там без сильных морозов, а ветра бывают очень резкими. Поэтому с одной стороны, в горизонтально открывающихся окнах не было нужды, а с другой, вертикальные ставки куда лучше защищены от ветров. Учитывая тот факт, что первая значительная волна колонистов Нового Света в Северной Америке состояла именно из англичан, то распространенность таких окон в США не должна вызывать каких-либо вопросом. Тем более, что окна с вертикальными ставнями распространены вовсе не повсеместно и господствуют только в центральной части Северной Америки.

На самом деле пришли из Англии. /Фото: oknakrd.com.

Чем ближе ты подбираешься к северу или югу континента, тем меньше подобных окон становится там. Причин тому две – другой климат (на севере все-таки начинают бить морозы) и колонисты, которые были выходцами из других европейских стран, в том числе Франции и Испании. Например, в южных штатах США вертикальные ставни практически не встречаются. Там на окнах вполне привычные нашему соотечественнику – горизонтальные ставни.

Из такого окна не выпадешь. /Фото: yandex.com.

Кроме всего перечисленного, у окон с вертикальными ставнями есть и некоторые другие приятные особенности. Первым и наиболее очевидным достоинством является то, что на подоконники таких окон можно смело ставить цветы, без необходимости двигать их или убирать, при первой же попытке осуществить проветривание помещения. Второе достоинство таких окон – это безопасность. Дело в том, что вывалиться из такого окна практически нереально.

Крутые ставни. /Фото: oknoelit.ru.

Американские вертикально-сдвижные окна

Белые – от 12 500 руб. за м2 Цветные – от 30 000 руб. за м2

Скачатьброшюру
Заказатьзамер
Смотретьфото
Связатьсяс нами

Последнее десятилетие в строительной индустрии отмечено все большим распространением оконных блоков выполненных из ПВХ. Этот материал выглядит современно и обладает множеством практических преимуществ. В этот же период были сосзданы американские пластиковые окна с подъемным устройством, которое придает изделию своеобразную оригинальность – так называемые английские пластиковые окна.

Компания “НП-Пласт” идет в ногу со временем и, благодаря этому, наши сотрудники имеют большой опыт по проектированию и монтажу всех возможных вариантов данных конструкций из ПВХ. Так как окна такой конструкции значительно отличаются от обычных распашных в силу сложности конструкции и правил установки, то качественный и правильный монтаж опытными специалистами просто необходим.

Отличительной конструктивной особенностью таких окон является перемещение створок не горизонтально, а вертикально. Это преимущество окон позволяет устанавливать их в маленьких комнатах, на тесных балконах или на небольших дачных верандах – они значительно экономят пространство. Внешний дизайн вертикально-сдвижного ПВХ окна представляет собой разделенную на несколько равных блоков оконную раму. Это создает привлекательный декоративный эффект. Благодаря этому подъемные американские окна являются идеальными для помещений, выполненных в классическом стиле, так как они придают легкий и элегантный стиль старины (смотрите так же подъемные окна из дерева и горизонтально-сдвижные пластиковые окна Slidors).

Конструктивные особенности окон Слайдер

  • Для производства данных окон ипользуется американский профиль EnergyCore компании Mikron Industries, Inc., которая является одним из крупнейших производителей ПВХ-профилей в США. Главное отличие этого профиля заключается в экструзионной изолирующей воздушно-камерной системе, которая является превосходным термальным барьером. Добавление воздушно-камерного ядра уменьшило теплопроводность в 4 раза по сравнению c ПВХ-профилем и в 3 раза по сравнению с деревянным профилем.
  • Профили окрашиваются по инновационной технологии SuperCapSR, созданной на основе военной. Способность к отражению инфракрасного излучения позволяет по глощать меньше солнечного тепла и исключает разрушение оконного профиля, даже если цвет профиля будет темным, что увеличивает срок службы изделия.
  • Фурнитура, уплотнители и щётки используются американского производства, таких компаний как: Caldwell MFG CO NA, LLC; Amesbury Group, Inc и другие (подробное описание).
  • Монтажная ширина ПВХ-профиля вертикально-сдвижных окон составляет 82 миллиметра, что позволяет ставить двухкамерные стеклопакеты.

В эксплуатации такие окна очень практичны, вертикальный механизм открывания позволяет равномерно проветривать комнату, при этом с подоконника нет нужды убирать, к примеру, цветочные горшки, а компенсаторный механизм не позволит раме захлопнуться. Высоту поднятия створки с легкостью можно отрегулировать самостоятельно. Использование слайдовой конструкции окон с подъемными створками позволяет остеклять большие проемы, что обеспечивает дополнительное поступление дневного света в помещение.

Такие окна, выполненные из дерева, не всегда подходили для холодного Российского климата. Но специально разработанный пластиковый профиль с монтажной шириной 82 миллиметра позволяет устанавливать как однокамерные, так и двухкамерные стеклопакеты с обычными и энергосберегающими стеклами. В окнах слайдер из ПВХ применяется новейшая конструкция стеклопакета – с “теплым краем”, что улучшает тепловые характеристики и практически исключает эффект возникновения конденсата по контуру. Сдвижные вертикально рамы окна позволяют использовать вместо традиционных ручек специальные прижимные замки с антивандальной системой (предотвращают проникновение извне).

Помимо практичного и рационального использования пространства, современные английские ПВХ окна создают максимум теплосбережения и придают помещению, в котором установлены классический, элегантный и, поистине, британский вид.

Базовые элементы

Окно из металлопластика отличается значительной сложностью по сравнению с традиционным деревянным аналогом. Но по сути изучить такое изделие легко, если понять принцип действия и главные закономерности: из чего состоит окно, как размещаются базовые элементы.

Ключевая особенность изделия с профилем ПВХ — его модульная структура. Оно собрано из самостоятельных блоков с неизменным их числом, расположением. Но сами эти части могут быть различными в пределах стандартов технологии.

Базовые элементы, составляющие структуру оконных блоков.

  1. Профильный каркас с внутренним армированием металлом. Конструкция рамы окна — основа, в которую вставлено «глухое» остекление или открывающиеся створки.
  2. Заполнение проемов: стеклопакет или моностекло. В ряде случаев применяются непрозрачные материалы, примером которых является сэндвич-панель. Такой вариант имеет низкую теплопроводность и дает отличную теплоизоляцию.
  3. Фурнитура — это комплект, представляющий собой механизм пластикового окна. С его помощью изделия закрываются и открываются. При этом могут быть заданы различные режимы. Состав: ручка, петли, запорная арматура, приводные части, компоненты системы проветривания.
  4. Необходимые детали типа подоконника, нащельников, водоотливной планки. В ряде случаев применяются откосы и различные профили: базовые, соединительные, доборы. Набор частей зависит от конструкции, вследствие чего в разных моделях могут наблюдаться существенные отличия.
  5. Аксессуары. Клапаны вентиляции, сетки от насекомых, жалюзи или роллетные шторы. В основной набор они не входят, при желании могут быть демонтированы.

Помимо перечня главных деталей немаловажным является их подробное описание, которое рассматривается далее.

Профиль

Особенностью является наличие внутри полости, пустотных каналов по всей протяженности.

Точно рассчитанные технические параметры предопределяют их количество, расположение и размеры. Эти несколько камер, заполненные воздухом, повышают теплоизоляцию конструкции.

Другие пазы предназначены для крепления, фурнитуры, установки штапика. Изделие выбирается на основании конкретных задач. К примеру, это улучшение теплоизоляции, снижение уровня шума.

В зависимости от типа помещения применяется конкретный случай.

  1. В квартирах — с наиболее возможным числом камер для сохранения тепла.
  2. В строениях с временным проживанием – это количество минимизируют для экономии.
  3. Загородный коттедж с постоянными жителями предполагает защиту от ветра и холода, поэтому оптимально теплоизолируется.

Если привести в пример 2 камеры, тепло недостаточно сохранится даже на юге РФ, не говоря о Сибири. Но это предопределяется не только их числом, но и монтажной шириной профиля. Другой критерий — толщина внешних стенок.

Каркас

В основном производители делают профили с использованием металла. А именно, внутри каждого расположена оцинкованная сталь — армирующая составляющая.

Это прямоугольная труба с П-образной формой. Благодаря ей пластиковое оконное сооружение стабильно располагается в проеме.

То есть — это каркас, обеспечивающий жесткость. В многокамерных системах он берет на себя главную нагрузку.

По одному из мнений металл создает потери тепла, представляя собой мост холода. Но профили без каркасов делают из фиброволоконного материала, снабжающего весь блок должной жесткостью.

Выбор древесины для оконных рам

Деревянные окна изготавливаются из разных пород деревьев. Самыми распространенными являются:

Сосна — это идеальное решение для людей, которые хотят сэкономить. Это дерево обладает достаточными эксплуатационными характеристиками, чтобы окно в полной мере соответствовало перечисленным выше характеристикам. Вместе с тем, оно недорого стоит и красиво выглядит.

Лиственница — это средний вариант. Она приблизительно на 30% прочнее сосны. Кроме этого, лиственница — уникальное дерево с особой структурой и цветом. Поэтому ее не перекрашивают в другие цвета.

Дуб — одно из самых крепких деревьев на планете. Соответственно, окна, выполненные из этой древесины, будут также очень крепкими и долговечными. Кроме этого, дуб представляет особую эстетическую ценность, поэтому окна из него выбирают настоящие ценители красоты.

Наши консультанты помогут вам определиться с оптимальным выбором породы древесины для вашего будущего окна.

Монтаж

Перед тем как начать установку конструкцию раздвижного окна следует тщательно проверить профиль на возможный брак. Наличие трещин и царапин не допустимо.

Этапы установки:

  • подготовка оконного проема;
  • установка рамной конструкции:
  1. Рама ставится в оконный проем, фиксируется временными колышками и выравнивается уровнем по плоскостям, если есть зазоры между рамой и стеной более 0,5 см специальными пластинками.
  2. Делают отверстия под крепеж.
  3. Крепление рамы анкерными болтами. Для предохранения профиля используются анкерные пластины, которые следует прикручивать, как к раме, так и к стене.
  4. Фиксация монтажной пеной по всему периметру.
  5. Спустя 2 часа убирают клинья и окончательно обрабатывают монтажной пеной все пустые полости.
  6. После высыхания пены, остатки удаляют.

  • крепление отливов;
  • установка створок:
  1. Монтируются направляющие по длине на отступе не более 5 см от рамы.
  2. Крепление шурупами через каждые 30 см.
  3. Установка движущейся створки, которая держится на роликах, сначала по верхней вертикальной плоскости, а затем в направляющую, расположенную снизу.
  4. В пазы направляющей вставляют щеточный уплотнитель.
  5. Регулируется высота роликов для беспрепятственного скольжения специальным винтом, расположенном внизу створки.

установка москитной сетки:

  1. Монтируется отдельная направляющая по внешней плоскости.
  2. Устанавливается конструкция сетки.

Для всех типов оконных раздвижных систем монтаж рамы одинаков, а вот установка створок может иметь особенности.

Как посчитать количество профилей

Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

Надо четко представлять как будет выглядеть каркас

Расчет количества направляющих для одной стены

Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

  • Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.

Примерно так выглядит каркас для перегородки

Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

  • Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.

Сначала монтируются направляющие потолочные профили

Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
