Заземление ванны. как правильно сделать заземление ванной комнаты в квартире

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

  1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
  2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
  3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
  4. Клеммы.
  5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

МД - 1

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

  • гаечный ключ;
  • отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
  • сверло по металлу;
  • тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
  • сварочный аппарат (если есть необходимость);
  • средства защиты;
  • фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Правила обустройства заземления

Защитное заземление ванной считается эффективным лишь в том случае, если присоединенный к ней проводник будет иметь выход на полноценный заземляющий контур (ЗК).

Его нет по той простой причине, что в городских строениях контур должен обустраиваться на улице в грунте неподалеку от дома, а строительными нормативами эти работы ранее не были предусмотрены.

Другое дело – частный дом, в котором хозяин может вынести ЗК в любое удобное для него место за пределами жилого строения и спокойно заземлять ванну и другое оборудование.

В некоторых современных городских постройках ввод электроснабжения в квартиру осуществляется с помощью 3-жильного кабеля, в котором, помимо фазы и нуля, есть и специальный заземляющий провод. Он выводится на отдельный заземляющий контакт в щитке и используется как раз в качестве «сборки» защитных проводников. В этом случае полноценность действия такого заземления будет гарантирована.

Таким образом, перед тем как заземлить ванну в квартире, важно убедиться в наличии специального заземляющего контакта в распределительном щитке. При его отсутствии в качестве временной меры защиты придется воспользоваться УЗО, установка которого в ванной комнате в этом случае обязательна

Порядок обустройства защитного заземления своими руками рассмотрим на примере ванн устаревшего образца

При его отсутствии в качестве временной меры защиты придется воспользоваться УЗО, установка которого в ванной комнате в этом случае обязательна. Порядок обустройства защитного заземления своими руками рассмотрим на примере ванн устаревшего образца.

Как происходит заземление ванны

Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

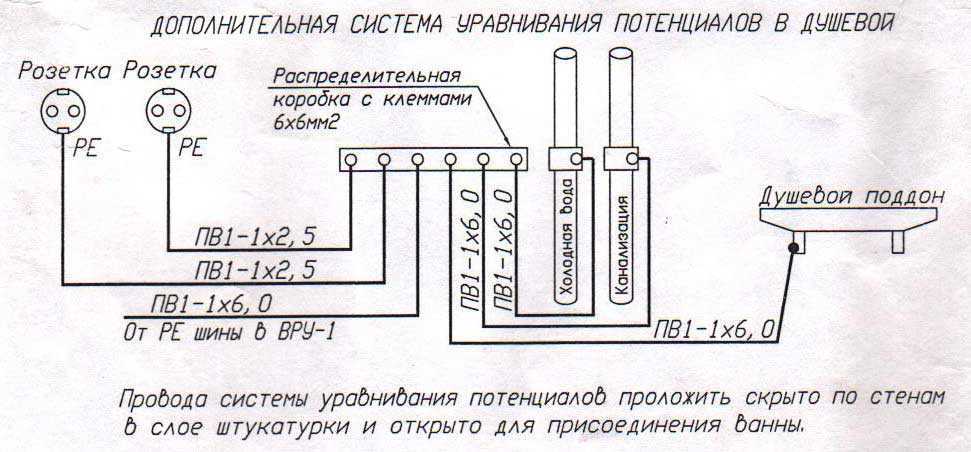

Схема заземления ванны.

Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.

Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.

Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.

Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.

Необходимые инструменты

Перед тем, как заземлить ванну в квартире, нужно приобрести следующие приспособления:

  1. Заземляющие провода: основные соединяющие элементы, выполненные из меди. Они окрашены в зелено-желтые цвета и продаются в специальных строительных магазинах.
  2. УЗО: защитное устройство, предназначенное для включения и отключения тока при нормальных условиях работы электрических приборов. Оно устанавливается за пределами ванной комнаты, в сухих помещениях. Рекомендуется приобретать мощные УЗО, что позволит регулировать подачу заряженных частиц с силой более 16 А.
  3. Коробка выравнивания потенциалов: прибор для подключения веток заземляющих проводов. Она состоит из пластикового корпуса, куда помещается шина — основной компонент системы заземления. Коробка выравнивания потенциалов устанавливается на полых или сплошных стенах, в месте прохода стояков.
  4. Клеммы: зажимы, винты, гайки и иные крепежные устройства, предназначенные для связи электрических проводов с медными пластинами.
  5. Хомуты для труб: приспособления для закрепления основных механизмов трубопровода. Они позволяют ликвидировать протечки, возникшие в результате механических повреждений. Хомуты изготавливаются из металлических материалов и оснащаются резиновыми уплотнителями.

В современных многоквартирных домах присутствует множество приборов с повышенным энергопотреблением. Поэтому рекомендуется приобретать мощные заземляющие устройства. В противном случае может возникнуть короткое замыкание, что приведет к поломке системы заземления.

Для установки заземляющих приспособлений используются следующие инструменты:

Гаечный ключ: применяется для закручивания винтов и болтов в процессе подключения проводов заземления к медным пластинам.
Отвертка: необходима для электротехнических работ. При установке заземляющего оборудования рекомендуется использовать индикаторную отвертку. Этот инструмент оснащен небольшим датчиком со светодиодом. Индикатор загорается во время прикосновения отвертки к элементам, находящимся под напряжением.
Дрель: предназначена для проделывания отверстий, необходимых для проведения кабеля

Важно, чтобы на инструменте были установлены сверла по металлу. Иначе отверстие получится неровным.
Мультиметр (тестер): используется для измерения уровня напряжения в электрической цепи

Этот инструмент позволяет определить правильность работы заземления. Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.

Заземляем джакузи

«Джакузи» — ванна с гидромассажем, которая работает от сети в 220В и имеет частоту 50 Гц.

Чтобы подключить и установить гидромассажную ванну, в помещении должна иметься отдельная заземленная розетка. Она должна быть оснащена шторками, благодаря которым закрывается доступ к вилке. К тому же, обязателен третий штекер, который будет играть роль заземления. Данная розетка защищена от брызг воды, благодаря чему нет вероятности возникновения короткого замыкания.

Розетка должна быть смонтирована на высоте не менее 50 см от пола и на расстоянии, не менее 70 см от борта джакузи. Для подводки используется кабель двойной или тройной изоляции.

Необходимо устанавливать автомат, выдерживающий нагрузку в 16 Ампер, для того, чтобы не было вероятности повреждения электрооборудования ванны, что может быть вызвано резким перепадом напряжения. Также вне помещения ванны должно быть расположено устройство УЗО.

Использовать джакузи, которое подключено к розетке без заземления – строго запрещено.

К тому же, джакузи нельзя заземлять через системы отопления, канализации и подачи воды.

Данные работы должны проводиться только в том случае, если джакузи отключено от электрической сети. Если электрический шнур поврежден, то пользоваться такой ванной не стоит, лучше вызвать профессионалов, которые произведут ремонт или замену.

Пример необходимости заземления


Заземление ванны в квартире Заземлять электропроводку необходимо, чтобы предотвратить удар емкостным током, возникающим в результате утечки напряжения по ответвлению LC-фильтра, середина которого подключается к корпусу прибора. Такие фильтрующие устройства используются, например, в некоторых моделях стиральных машин. При подключении стиралки в незаземленное гнездо разность потенциалов между поверхностью прибора и находящимся по соседству человеком будет равна входному напряжению, деленному на 2. Описанный случай чреват также возможностью ложного срабатывания УЗО.


Если взяться одной рукой за ноль, а другой – за фазу, тело станет проводником между разными потенциалами

Еще один пример – предотвращение последствий электромагнитной несовместимости подключенных в сеть приборов. При обрыве нулевого рабочего кабеля в таком случае выходят из строя все приборы, подключенные в сеть

Также заземление важно для защиты электронно-вычислительных приборов от электрического разряда, исходящего от человеческого тела. Он обладает малой мощностью, но ее иногда хватает, чтобы устройство вышло из строя или начало зависать

Заземляющая система уравнивает потенциалы, предотвращая тем самым ситуацию, когда при одновременном касании отопительной трубы и рабочей панели компьютера последний начинает сбоить из-за поступления электроразряда.

Правила выполнения заземления

Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ, необходимо произвести соединения, согласно прилагаемой схеме:

Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):

  • корпус металлической ванны;
  • трубопроводы горячего и холодного водоснабжения;
  • экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.

Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:

Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать статическое электричество, в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.

Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:

К сказанному следует добавить, что в соответствии с пунктом 7.1.48., установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:

  • штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
  • розетка защищена устройством защитного отключения (УЗО), с уставкой дифференциального тока, не более 30 мА.

При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.

Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением

Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов

Система уравнивания потенциалов, как средство защиты, утрачивает свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами. В этой ситуации уберечь от несчастного случая поможет правильно установленное и чутко настроенное устройство защитного отключения. О том, как подключить УЗО к сети, мы рассказывали в отдельной статье.

На видео ниже вы также можете просмотреть мнение эксперта о том, как организовать заземление ванны в квартире либо частном доме:

Это все, что мы хотели рассказать вам о том, как сделать заземление ванны в квартире своими руками. Учитывайте требования ПУЭ и наши рекомендации, чтобы заземлить конструкцию правильно и быть в безопасности!

Заземляется ли ванна из акрила

В наше время особой популярностью пользуются акриловые ванны, которые являются легкими и доступными.

Хоть это и полимер, который является диэлектриком (т.е. не проводит ток), такую ванную все же необходимо заземлить по следующим причинам:

  • литье и экструзия – два способа производства ванны из акрила. Полимер, произведенный способом экструзии, плохо сохраняет форму. Именно чаши, сделанные таким способом, должны быть установлены в стальную раму, которая должна быть заземлена;
  • заземляется ванна из акрила также для того, чтобы убрать статическое напряжение. В случае если чаша большая, то это необходимо сделать обязательно, так как это может привести к тому, что ванна накопит сильный электрический заряд.

Особенности заземления ванн из разных материалов

Чаши из любого материала требуют защиты от утечки тока.

Чугунная

Такая ванна требует заземления. Чугун, как и иные металлы, хорошо проводит электричество. Из-за этого свойства рано или поздно человек начинает ощущать неприятное покалывание во время водных процедур. Новые чугунные ванны снабжены специальной деталью для подключения заземляющего контура. Лепесток крепят гайкой и болтом. Дальнейшие действия выполняют по стандартной схеме.

Стальная

Заземляющую шину в этом случае присоединяют так же, как и в чугунной ванне. Лепесток уже имеется, поэтому сверлить отверстия для его установки не нужно. При закручивании обжимного винта очищают соответствующий участок от эмали. Удалять покрытие нужно до основания – это делает заземление более эффективным.

Акриловая

Такие ванны сейчас устанавливают часто. Положительным качеством акриловой чаши считается малый вес. Однако это свойство одновременно относится и к недостаткам. Легкая чаша неустойчива, поэтому ее устанавливают на каркас. Производители включают в комплект металлическую раму. Если при обустройстве деревянного каркаса или бетонного пьедестала заземление не требуется, то для стали его нужно делать обязательно. Акрил считается диэлектриком, однако может накапливать некоторый заряд.

Каркас снабжается перемычкой для заземления. Если ее нет, просверливают отверстие.

Заземление частного дома своими руками

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

  1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
  2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

  1. Пяти – восьми килограммовая кувалда;
  2. Обычная строительная лопата;
  3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

  1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

  1. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
  2. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.
