Требования к оконным приборам (оконной фурнитуре)
5.8.2 Тип, число, расположение и способ крепления запирающих приборов и петель устанавливают в рабочей документации, исходя из размера и веса открывающихся элементов изделия, а также условий эксплуатации оконных блоков. При этом расстояние между петлями и точками запирания, как правило, не должно превышать 800 мм.
5.8.3 Крепление петель рекомендуется производить самонарезающими шурупами не менее чем через две стенки ПВХ профиля суммарной толщиной не менее 4,5 мм или через одну стенку профиля и усилительный вкладыш. При необходимости сверления отверстий под шурупы их диаметр должен быть равен диаметру центрального стержня шурупа.
При массе открывающихся элементов более 60 кг, а также в балконных дверных блоках и усиленных изделиях крепление петель рекомендуется производить в усилительные вкладыши.
5.8.5 Запирающие приборы должны обеспечивать надежное запирание открывающихся элементов изделий. Открывание и закрывание должно происходить легко, плавно, без заеданий. Ручки и засовы приборов не должны самопроизвольно перемещаться из положения «открыто» или «закрыто».
5.8.6 Конструкции запирающих приборов и петель должны обеспечивать плотный и равномерный обжим прокладок по всему контуру уплотнения в притворах.
Какие у окон могут быть размеры?
Самые большие размеры окон из ПВХ – это не каприз производителя, а ограничения, вызванные техническими характерностями материалов, которые применяются для их создания. Размер диктуется качеством профиля, фурнитуры, возможностями оборудования, поставленного на предприятии, выпускающем конструкции из пластика. Границы границ пластиковых окон обусловливаются инженерным расчетом и бесчисленными техническими испытаниями. Говоря проще, если конструкция будет очень большой, она не удержит нагрузки при работе и выйдет из строя быстро.
К примеру, самый маленький размер окна ПВХ глухого составляет 330х450 мм.
Если конструкция оборудована створками, их должно быть несколько, раму придется усиливать дополнительными перегородками. Цвет профиля тоже играет роль, так как цветной профиль выполняется чуть-чуть из иного состава, благодаря этому для него максимальное значение 3000 мм, если окно имеет створку, и 2500 мм, если применяется глухое остекление.
Для того чтобы закрыть большой проем окна, размер которого существенно превосходит возможные самые большие размеры поливинилхлоридных окон, есть маленькая уловку. В него ставится несколько конструкций, не зависящих один от одного, а потом их объединяют с помощью особого элемента соединения. При этом нужно применять термокомпенсаторы, так же как и при больших температурах пластик становится шире, а при невысоких – сужается. Стыка между окнами видно не будет. Подобным образом можно получить зрительно целостную конструкцию, которая состоит из разных компонентов.
Если требуется создать конструкцию большой высоты, обойтись без перемычек не выйдет. Они понадобятся для того, чтобы масса окон, присутствующих сверху, не оказывала влияние на рамы стоящих снизу и не раздавила их. Подобным образом будет достигнута самая большая площадь окна ПВХ, при этом не придется уменьшать проем окна, но придется согласиться с наличием перемычек. Применение финского остекления дает возможность освободится от них. Но необходимо не забывать про то, что финское остекление не бывает тёплым, благодаря этому для окон в помещении для жилья оно не подойдет.
Если створки армированы и имеют ширину 1,5, то их самый большой размер будет составлять 900 мм в ширину и 2100 мм в высоту. Если сделать больше ширину до 1200 мм, то высота не будет намного больше 1500 мм. Площадь створки при применении данного профиля не должна быть выше 1,8 квадратов. Армирование 2 мм дает возможность применять конструкцию больших размеров; размер створки в самом большом варианте будет равным 1000х2300мм. При этом фрамуга не должна быть меньше 450 мм, так как при открытии створка станет иметь очень большой радиус поворота, появляется риск, что она будет хвататься. Высота фрамуги при этом должна быть не больше 1665 мм.
Возможные линейные отклонения
При производстве окон невозможно достичь совпадения размеров изготовленных конструкций с габаритами, указанными в технической документации. Это связано с некоторыми погрешностями в измерительных инструментах, которые использовались на разных этапах производства, а также с тем, что профили имеют особенность сжиматься и расширяться. Совокупность этих причин побудила разрешить небольшие отклонения от указанных в документации размеров. Согласно выдержке из ГОСТ 23166-99 отклонения можно определять в температурном диапазоне от 16 до 24 °C, а сведения о предельных отклонениях от номинальных значений под наплавом и в притворе устанавливаются в индивидуальном порядке на конкретные виды конструкций.
Зависимость количества створок от габаритов проема
Размеры пластиковых окон даже в типовых домах не совпадают, но небольшое несоответствие габаритов не оказывает существенного влияния при определении количества створок. При выполнении этой процедуры руководствуются такими рекомендациями:
- 2 створки – ширина рамы 1300-1450 мм;
- 3 створки – ширина рамы 2040-2070 мм.
Высота проема обычно варьируется в диапазоне от 1350 мм. до 1500 мм. При ощутимом увеличении этого параметра при неизменной ширине не рекомендуется изменять оптимальное количество створок – достаточно добавить в верхней части переплета фрамугу. Если этот элемент оконной конструкции комплектуется активной створкой, то лучше сразу его оснастить автоматической системой открывания с электроприводом.
Особенности популярных брендов
Максимальный размер створки пластикового окна по ГОСТу соблюдается многими импортными производителями, например, компанией Рехау, которая выпускает продукцию в соответствии с государственными стандартами.
- Если выбирать ПВХ окно, армирование которого стандартное, то максимально возможная ширина изделия составит 900 при высоте 2100 мм. Если высоту нужно увеличить, можно заказать конструкцию с дополнительной перегородкой, над которой будет установлена глухая часть окна.
- Если окно арочное, следует учитывать, что его радиус не может быть меньше 300 мм. Многие модели окно Rehau требуют минимума в 340 мм. Это объясняется тем, что при меньшем радиусе теряется прочность профиля, и он может согнуться. Высота и ширина арочного окна при этом ограничивается приведенными выше стандартными размерами.
- Если окно треугольной формы, они имеет свои ограничения в силу особенностей формы. Максимальные размеры равны стандартным, но есть ограничения на минимальные: они не должны быть меньше 450 мм и 600х600 мм на сторону.
- Если используется круглое окно, максимально допустимый размер составит 680 мм, если использовать при этом пятикамерный стеклопакет.
Есть ограничения по размерам стекол;
- Закаленное стекло (толщина от 10–15 мм). Максимальный размер пластикового окна 5900 х 3150 мм.
- Триплекс на толстом, закаленном стекле (от13–48 мм). Габариты 4700 х 2800 мм.
- Незакаленное стекло (4 мм). Допустим размер соответственно 3400 х 2800 мм.
Ограничения при изготовлении пластиковых окон и дверей
У глухого окна максимально допустимые и редко применяемые площади стеклопакетов до 2,4 м2 стеклопакеты с разделением камер
- 4-10-4-10-4 до 2,7 м2
- до 3,6 м2 6-10-4-8-4 до 4,0 м2
- 6-8-4-8-6 до 4,5 м2 до 6,0 м2
Обычно допустимые (часто применяемые) площади стеклопакетов:
- до 1,9 м2 4-10-4-10-4 до 2,2 м2
- до 2,9 м2 6-10-4-8-4 до 3,2 м2
- до 4,0 м2 6-8-4-8-6 до 4,9 м2
Не рекомендуется изготовление стеклопакетов размерами менее 300х300 мм, а также с соотношением сторон 5:1. На Тепло и звукоизолирующие характеристики стеклопакетов приходится около 70% площади всего оконного блока, то от теплоизолирующих свойств стеклопакета во многом зависит теплоизоляция всего окна в целом. Дляэфективных теплоизоляционных характеристик стеклопакета применяют низкоэмиссионное К- стекло , которое способностью отражать тепловое излучение. В отопительный период оно «возвращает» в квартиру до 60% тепловых волн, выделенных нагревательными приборами. А летом отражает тепловую инфракрасную часть солнечного излучения. К-стекло, это низкоэмиссионное стекло, на которое нанесено покрытие из оксидов металлов.

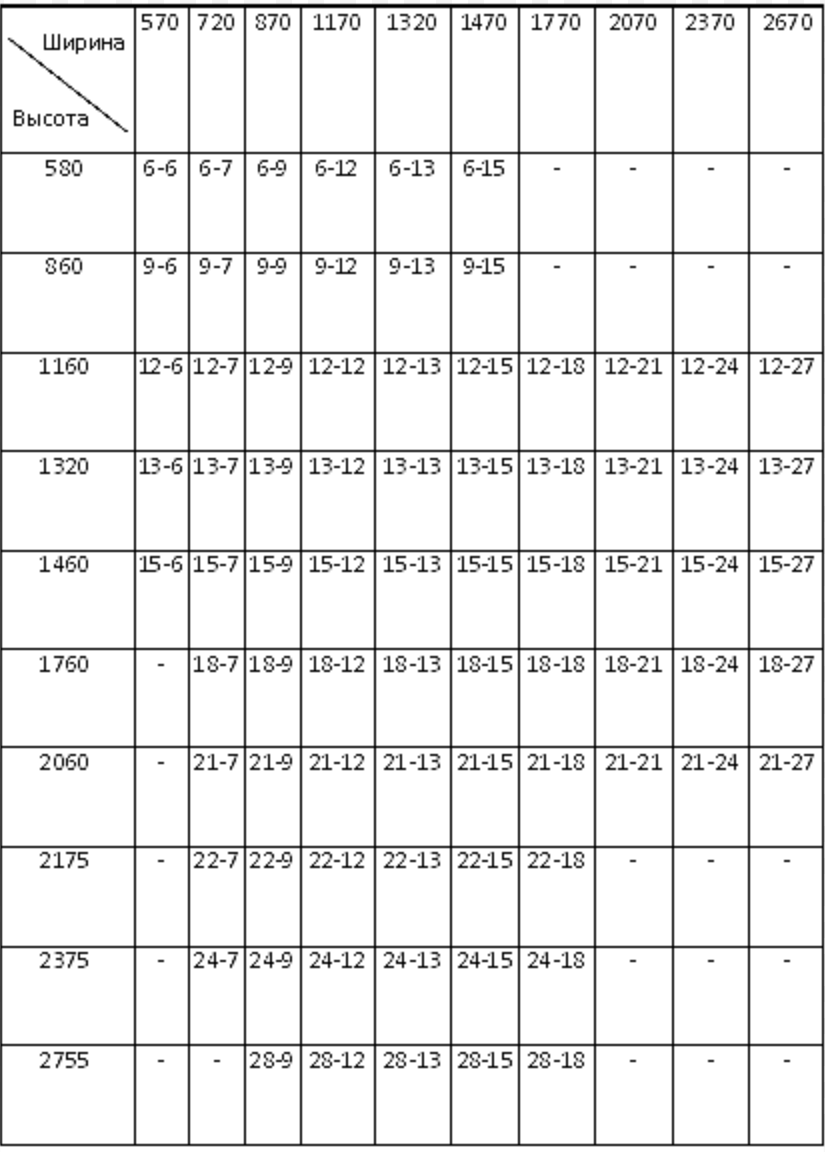

На пересечении строк и столбцов указаны цифры условных обозначений для конструкций заданных габаритов высоты и ширины.
Естественно имеются различия в чертежах по установочному процессу в жилом здании. В таблице ниже раскрыто типовое соотношение размеров согласно ГОСТУ:

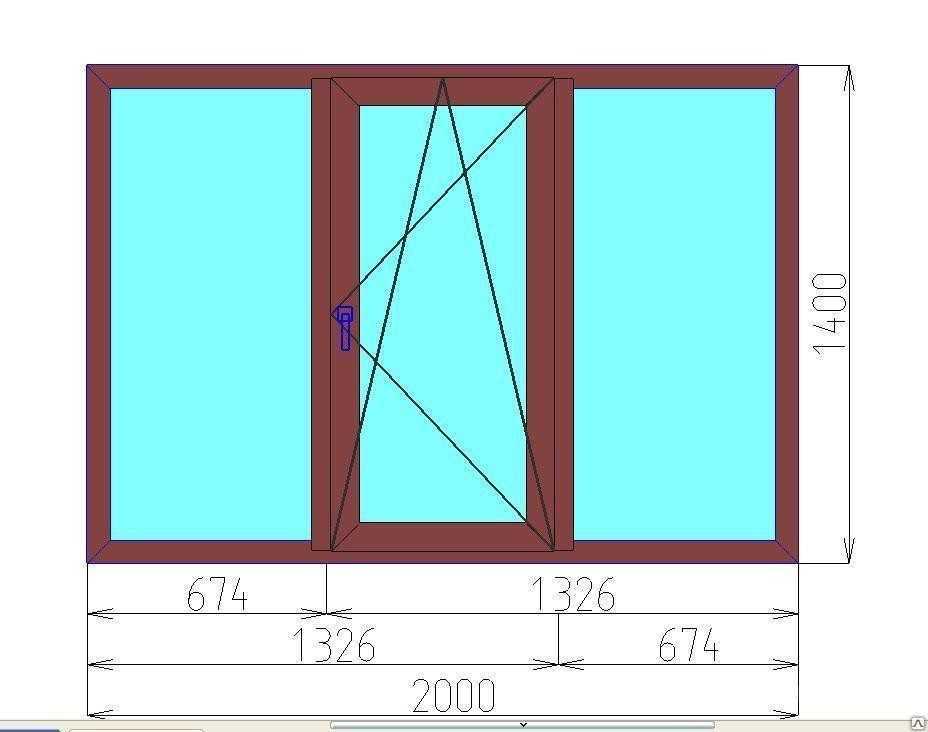

Стандартные размеры одностворчатого, двухстворчатого и трехстворчатого окна
Следовательно, ширину оконных полотен, формирует предположительная цель, заложенная в создание строения. На плане в зале или кухне изначально нужно определить, как будут расположены окна и двери, что бы достичь уровня в естественном солнечном освещении в соотнесении нормальных показателей. В связи с тем, что этот фактор, зависит от географического расположения здания, рамы проектируют и изготавливают по государственному стандарту.
И бывают трёх видовых категорий:
- деревянной;
- пластиковой;
- металлопластиковой.
Минимальные параметры профиля двустворчатых и тройных окон, составят 1300 на 1400 мм и 2050 на 1400 миллиметра.
Как выглядят большие окна в интерьере?
Перед установкой большого окна стоит задуматься о том, будет ли вам комфортно в хорошо освещенном помещении и через окна которого хорошо видно вашу жизнь. Если нет, это не повод отказываться от идеи, так как окна всегда можно заказать с тонировочной пленкой, использовать занавески, жалюзи или и рольставни.
Цвет конструкции может быть разным. Подбирать его надо в соответствии с дизайном помещения: он должен с ним гармонировать. Если фасад стандартный, и вы хотите сэкономить, можно заказать окна, ластик которых с одной стороны цветной, а с другой белый. Прочность от этого не пострадает. Для ванной комнаты тоже можно использовать большое окно. Особенность его может заключаться в прозрачности: с внутренней стороны будет видно, что происходит на улице, а снаружи – нет, так как поверхность будет зеркальной.
Большие окна – это достаточно красиво, особенно если из них открывается хороший вид, однако перед тем как выбирать проект дома с ними, стоит задуматься об особенностях эксплуатации и высокой цене конструкций.
Для чего нужны стандарты
ГОСТ — стандарт, принятый государством и устанавливающий четкие требования к характеристикам продукции, услуг, выполняемых работ. Критерии качества устанавливаются, исходя из имеющихся научных достижений, опыта, методик, международных норм.
Нужны они для стандартизации продукции, чтобы все предприятия выпускали изделия одинаково высокого качества, безопасные и износостойкие.
Стандартизация упрощает работу проектировщиков многоэтажных жилых зданий, другой типовой застройки, освобождая их от дополнительных вычислений. Типовые конструкции проще заменить в случае необходимости.
Жилые сооружения снаружи выглядят гармонично при площади остекления, составляющей примерно половину от общей площади фасада.
Какие бывают конструктивные особенности пластиковых рам
Характеристики ПВХ-профиля позволяют изготавливать из него любые конструкции, с разным способом открывания:
- Одностворчатое. Устанавливают в небольшой проем, например, 1,0*1,5 м и часто выполняют без открывающейся створки.
- Трехстворчатое. Монтируется в самые широкие проемы, при этом перемычки занимают до 10% площади. Среднюю секцию часто делают глухой,
а боковые – открывающимися.
- Глухое. Стеклопакет закрепляется в профиле неподвижно, без возможности открывания.
- Поворотное. Открывается внутрь в направлении верх/низ, что обеспечивает простое проветривание и уход.
- Откидное. Верхняя часть створки при открывании перемещается вниз и внутрь. Угол ее наклона зависит от установки ограничителя.
- Комбинированное. Оснащается поворотно-откидной механикой, обеспечивает разные режимы проветривания.
- Балконное. Может иметь любые габариты, оснащаться поворотным, откидным механизмом или раздвижной системой.
Что стоит учитывать при проектировании?
В любом проекте не стоит закладывать окно больше 6 м 2 по площади, иначе ни один завод не сможет выпустить подобную конструкцию, а если она будет выпущена, то ее качество не оставит желать лучшего, и окно быстро выйдет из строя. При размере максимально возможном или общепринятом стандартном ваш проект сможет осуществить любой производитель пластиковых окон, и вам не придется испытывать трудности с их доставкой и установкой.
Возможно значительное удорожание окна, заложенное в себестоимость заказа, поскольку изготовитель понимает, что велика вероятность повреждения.
Следует помнить о том, что, чем больше окно и толще его профиль, тем больше его масса, поэтому, закладывая проект, нужно учитывать прочность стен. Например, для балконного остекления нельзя использовать слишком тяжелые профили, так как не всегда может выдержать несущая плита. Максимальный размер створки окна ПВХ имеет массу около 80 кг, поэтому подбирать фурнитуру нужно достаточно качественную и мощную, в противном случае она быстро выйдет из строя, и створка покосится.
Как выбрать стеклопакет
К выбору стеклопакета стоит подходить ответственно, поскольку использоваться они будут достаточно длительный период. Поэтому стоит сразу подобрать составляющие с требуемыми характеристиками.
Кроме этого, есть несколько пунктов, на которые обращают особое внимание:
- При подборе изделия не стоит упускать из вида сам оконный полихлорвиниловый профиль. Для установки в местности с умеренным климатом достаточно изделия толщиной 34 мм (двухкамерная модель). Такой вариант обеспечит надежность окна, звукоизоляцию и минимализацию потерь тепла. Для северных регионов лучше выбрать продукцию с толщиной 44 мм.
- Для помещений с высокоэффективным и качественным отоплением не стоит останавливать выбор на многокамерных моделях стеклопакета. Такое сочетание может сделать атмосферу внутри дома очень жаркой. Оптимальным вариантом в таком случае будет установка одинарной модели с энергосберегающим покрытием.
- Аналогично не стоит добиваться повышения шумоизоляции при помощи толщины модели. Более эффективно будет выполнить дополнительные звукоизоляционные работы и выбрать стекла с повышенными требованиями к пропуску шума с улицы.
При анализе выше представленных рекомендаций можно сказать, что при выборе стеклопакета основополагающим является требования к сохранности тепла, безопасности, отражению и пропусканию света, звуковой изоляции.
При подборе качества и вида изделия и его составляющих нет необходимости добиваться требуемых параметров посредством толщины и массивности. В первую очередь стоит подумать о рациональном соотношении качества, чтобы минимизировать толщину и количество камер пакета. Главное не забывать, что чем тяжелее ваши стекла, тем сложнее будет зафиксировать и удержать их в оконном проеме.
Оптимальный размер створки окна. От чего он зависит и на что обращать внимание
Хорошее пластиковое окно делается по индивидуальному заказу, но существуют четкие технические допуски по параметрам конструкции. Например, открывающуюся створку не рекомендуется делать более метра в ширину.
Вес стеклопакета в такой створке будет очень большим и со временем, при эксплуатации данной конструкции возникнут проблемы. Во время приезда специалиста по замеру окон, необходимо проконсультироваться с ним по этому пункту, ведь здесь нужно учитывать размеры и вес стеклопакетов, это как раз находится в его компетенции
Число же створок в раме зависит от Вашего желания, но и здесь стоит обратить внимание на то, как будет мыться окно впоследствии и как это повлияет на уровень освещенности
Выбирая створку пошире, учитывайте еще один немаловажный факт, достаточно ли у Вас пространства для открытия этой створки, не будет ли что-то мешать, ведь можно изготовить очень широкую, а функционировать она не будет.
Заказывая металлопластиковые окна в ненадежных компаниях, Вы можете и не получить рекомендации по выбору размеров створки, тогда как опытные и проверенные производители обязательно обратят Ваше внимание на рекомендуемые параметры пластиковых окон. Это будет зависеть от профиля и используемой фурнитуры
Дома различных серий
Кроме зданий, с характерными названиями, позволяющими отнести их к определенному периоду строительства, существуют ряд типовых серий. Эти строения возводились в разное время и имеют свои отличительные особенности. Предлагаем с ними познакомиться.
Корабли 1Лг-600
Проектная документация на эту серию была разработана в 60-х года в Ленинграде с ориентацией на северную столицу. Здесь преимущественно и пользовались типовым проектом. Строительство началось в 1969 году и продолжалось вплоть до 1989 года. Количество этажей выбиралось индивидуально. Возводились строения с 5 – 15 этажами. Панельные стену домов данной серии имеют кирпичные вставки. Благодаря им удавалось достаточно хорошо погасить силу прибрежного ветра.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Трехстворчатые | 1420 | 2690 |
| 1130 | 2380 | |

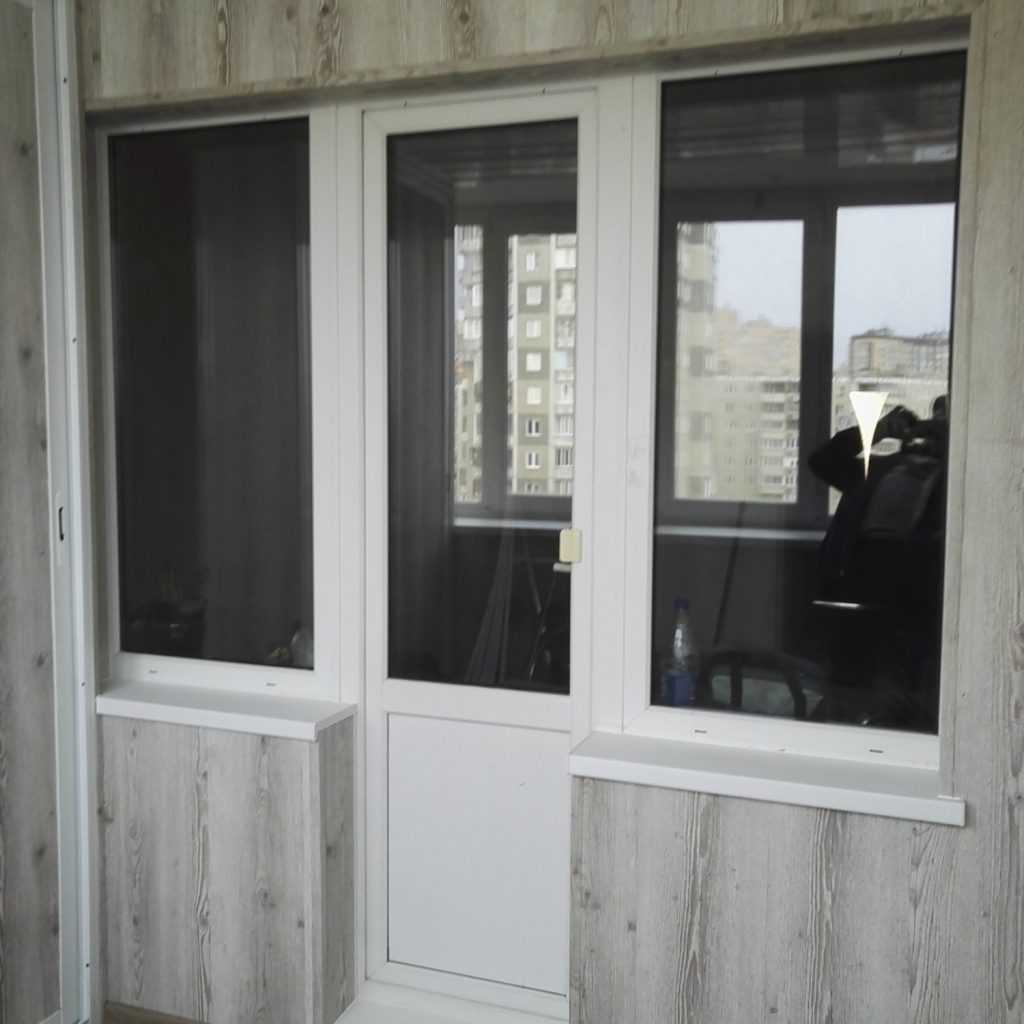

| Балконный блок | 2200 | 1800 при ширине двери 700 мм |
Серия 121
Еще одна серия, активно использовавшаяся при возведении крупнопанельных жилых домов с 1970 года. Не утратила актуальности и в настоящее время. Количество этажей составляет преимущественно 3 –9. Однако в отдельных регионах можно встретить и 12-этажки. В доме используются железобетонные перекрытия. Главным недостатком данной серии, на который жалуется большинство жителей, является низкий уровень шумоизоляции. Несмотря на это, проект не утрачивает своей актуальности.
Крупнопанельные постройки. Их история началась в 1970 году. И до сих пор не закончилась. Количество этажей: от 3 до 9. Но есть и редкие 16-этажки. Главный недостаток — плохая шумоизоляция.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2050 | 1440 |
Серия 137
Строительство домов данной серии завершилось относительно недавно. Их активно возводили с 1974 по 2015 год. Количество этажей выбиралось преимущественно из интервала 9 – 16. Однако возводились и 18-этажки. Чаще всего серия 137 возводилась на территории Санкт-Петербурга. Однако проект был реализован и на территории Орла и Волгограда. В квартирах раздельный санузел. Площадь кухни составляет 8 – 15 квадратов.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1420 | 1150 |
| Трехстворчатые | 1420 | 1700 |
| 1440 | 2050 | |
| Балконный блок | 2140 | 1880 при ширине двери 680 |
Серия 504
Типовой проект реализовывался в период с 1969 года по 2001. Чаще выбор в его пользу делался в Челябинске и Санкт-Петербурге. По своей сути и площади квартиры в домах данной серии являются улучшенным вариантом брежневок. Для возведения стен используются крупные панели. Количество этажей из числе 5, 9, 10 и 12. В качестве напольного покрытия предусмотрен паркет. Жильцы могут воспользоваться просторными лоджиями. Отличительной особенностью жилых домов серии 504 является их хорошая звуко- и теплоизоляция, что является весом преимуществом на фоне иных проектов.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2140 | 1180 при ширине двери 680 |
Серия 600.11
Улучшенная версия 1Лг-600. Отличительной особенностью является Г-образная форма окна кухни. За счет внесенного изменения стала возможной установка в форточке окна кондиционера со стандартными габаритами. Количество этажей в доме отличается. Выбирается из 4 – 11. Дома строились продолжительный период: с 1982 по 2015 год.
Размеры оконных элементов следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1410 | 1450 |
| Кухонное | 1440 | 1850 |
| Форточка | 550 | 870 |
| Трехстворчатые | 1420 | 1700 |
| Балконный блок | 2140 | 1880 при ширине двери 680 |
Серия 602
Дома возводились в период правления Брежнева. Включают 5 или 9 этажей. Встречаются на территории в Санкт-Петербурга, Риги и Набережных Челнов. Активное строительство осуществлялось с 1966 по 1982год. Внутри уже были предусмотрены лифты и мусоропроводы. По боковым торцам располагались лоджии. В качестве декоративного материала для отделки стен активно использовались полимер, стеклянные плиты, керамика.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1530 | 1450 |
| Трехстворчатые | 1530 | 2230 |
| Балконный блок | 2070 | 2030 при ширине двери 680 |
Серия 606
Чаще всего такие многоэтажки возводились на территории Санкт-Петербурга с 1966 года по 1974. На каждом этаже по 6 – 7 квартир в зависимости от количества подъездов. Санузлы раздельные. На полу паркет. Для возведения стен использовался керамзитобетон. Высота потолков в квартирах 2,7 м.
Размеры оконных блоков следующие:
| Вид | Высота, мм | Ширина, мм |
| Двустворчатые | 1530 | 1490 |
| Трехстворчатые | 1520 | 2080 |
| Балконный блок | 2070 | 2030 при ширине двери 680 |
Стандартные размеры окон типовых многоэтажек
Стандартные размеры окон присутствуют в:
- В панельных домах (при остеклении фасадов тёплым алюминием);
- В сталинских домах;
- В кирпичных домах;
- В деревянных домах.
- В современной пятиэтажке стандартные размеры окон с двум створками — 1300 мм в высоту и 1400 мм в ширину. Стандартные размеры трехстворчатых окон- высота – 1400 мм, ширина – 2050 мм или 2070 мм.
Как правильно выбрать стеклопакет?
Осуществляя выбор стеклопакетов больших размеров, следует знать некоторые рекомендации:
- Не желательно использовать стеклопакет, который имеет расстояние между стелами более 20 мм. В случае, если данный смотрят на улицу, лучше не устанавливать стеклопакет с коэффициентом сопротивления менее чем 45 м2,°С/Вт.
- В случае, если ваши размеры стеклопакетов нестандартные, то необходимо понимать, что наибольшие размеры стеклопакета (ширина и высота) должны не превышать 3,2×3,0 м. В случае, если стеклопакеты больших размеров и между ними маленькое расстояние, то между стеклами может возникнуть деформация. После деформации стеклопакет разрушается. Если стеклопакет имеет минимальный размер, то он может разрушиться в зимнее время, так как происходит уменьшение объема воздуха внутри камеры, а стекло не сможет прогнуться по короткой стороне.
- Покупая стеклопакет с цветным стеклом, необходимо понимать, что цветное стекло устанавливают только снаружи стеклопакета, поэтому оно должно быть обязательно упрочненным. Снаружи его нужно устанавливать, чтобы в летнее время оно охлаждалось при помощи наружного воздуха. Ведь если оно нагреется, то увеличиться вероятность его разрушения вследствие теплового расширения перепадов температуры.
- Стеклопакеты больших размеров можно устанавливать при температуре воздуха на улице ниже 15 градусов. При этом температура воздуха внутри комнаты при зимних холодах в момент строительства должна быть не ниже пяти градусов тепла.
Какова стоимость стелкопакетов и от чего она зависит?
Цена больших размеров включает в себя оплату рабочего времени рабочих, осуществляющих их установку и доставку. Зависит цена от размеров пакета, высоты подъема и удобства доставки.
Таблица 1- Стоимость однокамерных стеклопакетов 4 мм, . Цена в рублях:
| ВЫСОТАШИРИНА | 1300 мм | 1350 мм | 1400 мм | 1450 мм | 1500 мм |
| 300 мм | 624 р. | 586 р. | 608 р. | 629 р. | 651р. |
| 350 мм | 658 р. | 685 р. | 710 р. | 734 р. | 760 р. |
| 400 мм | 752 р. | 781 р. | 810 р. | 840 р. | 870 р. |
| 450 мм | 847 р. | 880 р. | 915 р. | 950 р. | 980 р. |
| 500 мм | 940 р. | 980 р. | 1015 р. | 1050 р. | 1085 р. |
| 550 мм | 1035 р. | 1075 р. | 1115 р. | 1155 р. | 1195 р. |
| 600 мм | 1129 р. | 1175 р. | 1216 р. | 1260 р. | 1300 р. |
| 650 мм | 1223 р. | 1270 р. | 1320 р. | 1370 р. | 1415 р. |
| 700 мм | 1320 р. | 1370 р. | 1420 р. | 1470 р. | 1520 р. |
| 750 мм | 1415 р. | 1465 р. | 1520 р. | 1580 р. | 1630 р. |
Конструкция данного решения остекления включает в себя раму и несколько стекол, между которыми закачен газ, либо сухой воздух. Стеклопакеты бывают нескольких видов. Также они отличается по количеству камер — существуют однокамерные, двухкамерные и трехкамерные модификации.
Ни одно возведение здания не обходится без остекления оконных проемов – это известно всем. Для того, чтобы в помещение проникало как можно больше естественного света проектировщики стараются закладывать в архитектурные проекты применение стеклопакетов больших размеров (насколько позволяет проем окна).
Между тем, им необходимо соизмерять допустимые размеры данного решения и ветровую нагрузку, которой будет подвергаться оконная конструкция.
Основные характеристики стеклопакета – это размер и толщина
. При монтаже стекол, следует учитывать угол наклона их поверхностей, чаще всего он равняется 90 градусам. Немаловажную роль играет и назначение изделия – для офисных или промышленных зданий, либо для жилых помещений. При современном остеклениимаксимальный размер стеклопакета равняется 6 на 3,2 метра (6000х3200 мм).
Типичный однокамерный вариант данного изделия идет толщиной, раной 24 мм. Максимально возможная толщина стеклопакета равняется не более 60 мм.
Типичные размеры окон в домах (2 створки): панельных, деревянных, «сталинках», «хрущевках», «брежневках» — это 1,3 метра по высоте и 1,4 по ширине. идут размерами: высота 1,4 метра, ширина либо 2,05, либо 2,07 метра.
Оптимальные параметры окон
В действующем стандарте 23166-99 размещена таблица с указанием пропорций блоков окон и дверей, в которой также присутствует информация о максимальной высоте и ширине устанавливаемых конструкций. Габариты из этого документа совпадают с параметрами стандартных устанавливаемых окон, используемых при проектировании и возведении зданий.
Ширина
В соответствии со стандартами окна по своей ширине изготавливаются не более 2670 мм, но такой показатель уменьшается при увеличении проема в высоту. При максимальной высоте ширина устанавливаемой оконной конструкции — 1779 мм.
Высота
Допустимая высота окон равна 2750 мм. Такой показатель снижается до 2070 мм в том случае, если ширина оконной конструкции равна 2670 мм.
Монтажная глубина окон
На такой параметр влияет толщина профилей, используемых для изготовления рамы оконных конструкций, причем для каждого типа окон существует определенный размерный диапазон:
- окна ПВХ – от 58 до 120 мм;
- окна из алюминиевых конструкций – от 45 до 125 мм;
- окна из деревянных профилей – от 58 до 165 мм.
Увеличенная монтажная глубина улучшает характеристики окна по тепло- и звукоизоляции, широкий профиль позволяет установить стеклопакеты с большей толщиной и числом камер.
Размеры окон жилых помещений

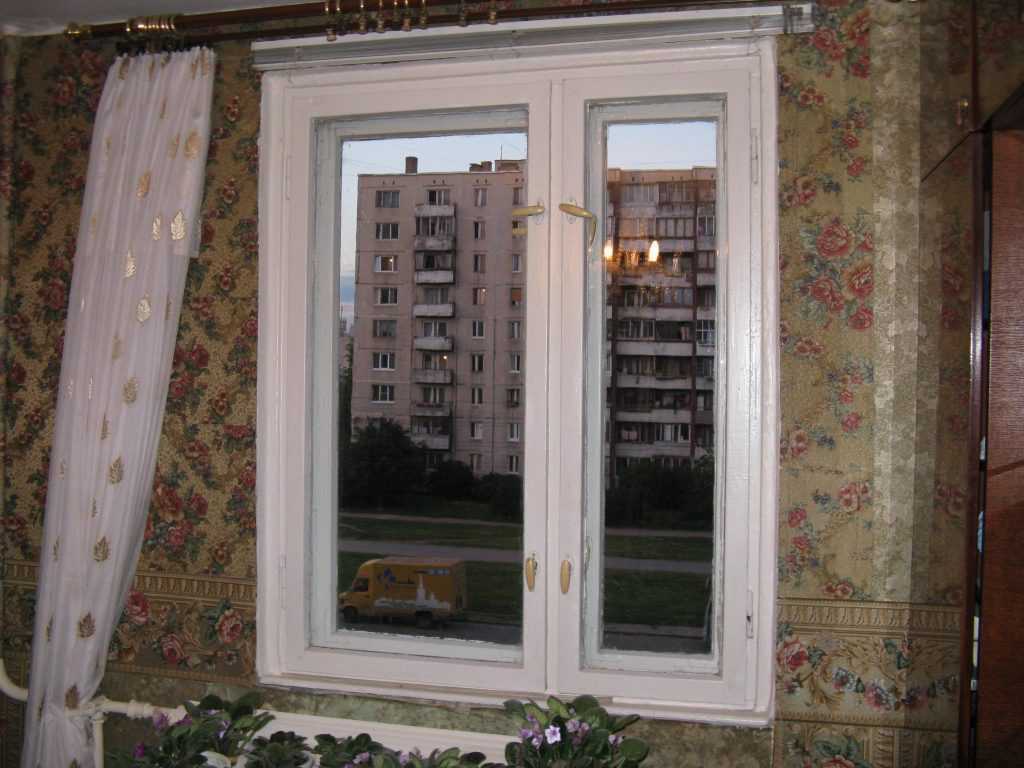

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.
Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.
Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.
Какие введены ограничения на габариты окон
В большинстве случаев при установке окон в жилых помещениях их габариты соответствуют общепринятым стандартам, так как сами проемы изначально проектируются с учетом нормативов. Сложности могут возникнуть только при оснащении объектов, возведенных по индивидуальным проектам без контроля надзорных органов. Поскольку сегодня в моде большие окна, некоторые владельцы недвижимости теряют чувство меры. При этом есть границы, за которые нельзя выходить:
- максимально допустимая площадь окна – 6 м²;
- максимально возможная площадь активной створки – 2,5 м²;
- максимально возможная высота и ширина глухой створки – 0,8 м и 0,4 м. соответственно.
Обозначенные ориентиры являются основными, и их необходимо придерживаться как проектировщикам, так и владельцам недвижимости. Для тех, кто желает выйти за эти рамки, существуют изделия формата «Джамбо». Площадь таких конструкций может достигать 18 м² — на ОкнаТрейд представлен подробный обзор на эту тему, позволяющий получить всю основную информацию об этих изделиях.
Размеры стеклопакетов и требования к ним
Оконные стеклопакеты должны соответствовать определенным требованиям. Поэтому они рассчитываются исходя их норм соответствующего стандарта – ГОСТ 24866-99.
Из этого нормативного документа становится понятно, что размеры стеклопакетов должны учитывать следующие требования:
- Расстояние между стеклами должно находиться в диапазоне от 8 до 36 миллиметров
- Толщина стеклопакета должна быть в пределах от 14 до 60 миллиметров
- Не рекомендуется изготавливать стеклопакеты размерами меньше 300×300 миллиметров. Таким образом, это и есть самый маленький из возможных стеклопакетов
- Максимальная высота конструкции – 3 м, а ширина – 3,2 метра. Так что самые большие стеклопакеты не должны превышать этих размеров
- Не рекомендуется соотношение сторон в стеклопакете более 5:1. В противном случае возможны нарушения прочности и герметичности всей конструкции
- Внутренний герметизирующий слой должен быть не менее 4 мм толщиной, а наружный – не менее 3 мм
- Минимальные расстояния между поверхностью стекла и декоративной рамкой – не менее 3 миллиметров
- Ширина декоративных рамок может быть 6, 8 и 10 миллиметров
Таким образом, мы видим, что есть определенные ограничения, накладываемые ГОСТом на размеры стеклопакетов, которые могут быть установлены в Ваше окно. И это необходимо учитывать при проектировании.
