Как правильно сделать заземление в частном доме своими руками

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

  • Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
  • Штыри (металлический уголок) — толщина металла не менее 4 мм.
  • Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
  • Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Как правильно сделать заземление в частном доме — пошаговая инструкция.

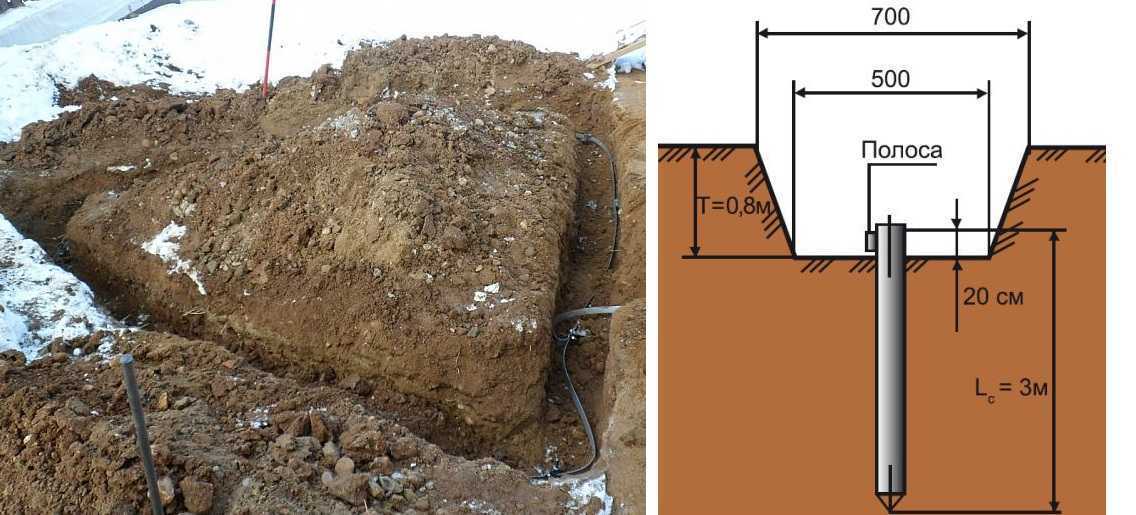

Шаг 1: траншея под контур заземления.

В первую очередь, необходимо прокопать траншею глубиной 0.5 – 0.8 метра и шириной порядка 0.8 метра. Ширина траншеи может варьироваться и зависит лишь от удобства последующего монтажа.

Примечание: в плане дома траншея, как правило, обозначается в виде равностороннего треугольника с длинной грани порядка 1.5 – 3 метров.

Сразу оговорюсь: организация контура в виде треугольника не обязательна, его можно делать в ряд либо и вовсе по окружности. Главное — это соблюдать расстояние между забитыми уголками, которое должно составлять порядка 1.5 – 3 метров.

Шаг 2: монтаж контура заземления.

В углах выкопанной треугольной траншеи необходимо с помощью кувалды забить в землю стальные уголки, но не на всю дину, а так, чтобы над поверхностью дна траншеи эти уголки выступали на 10 – 20 см. Это необходимо для того, чтобы объединить каждый забитый в землю уголок стальной лентой в единый контур.

Для того чтобы уголки лучше забивались, их можно предварительно заточить. Как вариант, можете с помощь садового бура предварительно сделать лунки глубиной порядка 1.5 метров, это также значительно облегчит процесс вбивания уголков особенно на твердых глинистых грунтах.

Забитые уголки, как уже отмечалось выше, необходимо объединить стальной лентой, которая должна быть приварена к уголку с помощью сварки (крепить ленту и уголок на болтовое соединение недопустимо и чревато в последующем плохим контактом в результате окисления). Кстати, не забудьте защитить сварные места от коррозии, окрасив их либо смазав специальной смазкой.

После, к готовому контуру приваривается еще стальная проволока. С ее помощью мы и заводим заземление в распределительный электрощит, выносной либо находящийся в доме.

Шаг 3: тестирование контура заземления.

После этого необходимо измерить сопротивление заземляющего контура. Оно не должно превышать 30 Ом. Самостоятельно произвести такие измерения без наличия специального оборудования вряд ли удастся, обычный китайский мультиметр вам здесь не поможет. Для проведения необходимых измерений нужно будет вызвать специалистов, которые имеют соответствующее сертифицированное оборудование.

Если сопротивление заземляющего контура будет больше необходимого максимально допустимого значения, то придется еще дополнительно забивать уголки до того момента, пока оно не будет находиться в допустимом интервале значений.

Шаг 4: подключения заземления к электрощиту.

Кстати, в распределительном щите заземление необходимо соединить самим корпусом щита, а также подключить его к заземляющей рейке. Чаще всего, если вы покупаете готовый распределительный электрощит с уже смонтированным внутри него оборудованием, то заземление будет достаточно подключить к специальному выходу на корпусе, который, чаще всего, выглядит как стандартный винт с гайкой.

Если внутри распределительного электрощита вы планируете сами монтировать оборудование, а электриком не являетесь, постарайтесь перед устройством электрической сети вашего частного жилого дома  сперва изучить данный вопрос и нюансы, связанные с ним. Я же на этом сейчас останавливаться не буду, поскольку это тема для отдельных статей.

Ну, а вопрос, как самому сделать заземление в частном доме, на этом можно считать закрытым.

Виды контуров заземления

Земля в состоянии «принять» практически любое количество электроэнергии. Но для этого необходимо не только знать, как заземлить, но и понимать величину параметров элементов системы. Внутренний контур дома принимает нагрузку первым. Затем ток устремляется к электродам, закопанным в грунт. Они в свою очередь должны быть правильно размещены и соединены. Тогда «уход» тока будет мгновенным, а значит, быттехника не успеет перегореть, и взрослые, дети и питомцы не станут жертвой поражения электричеством.

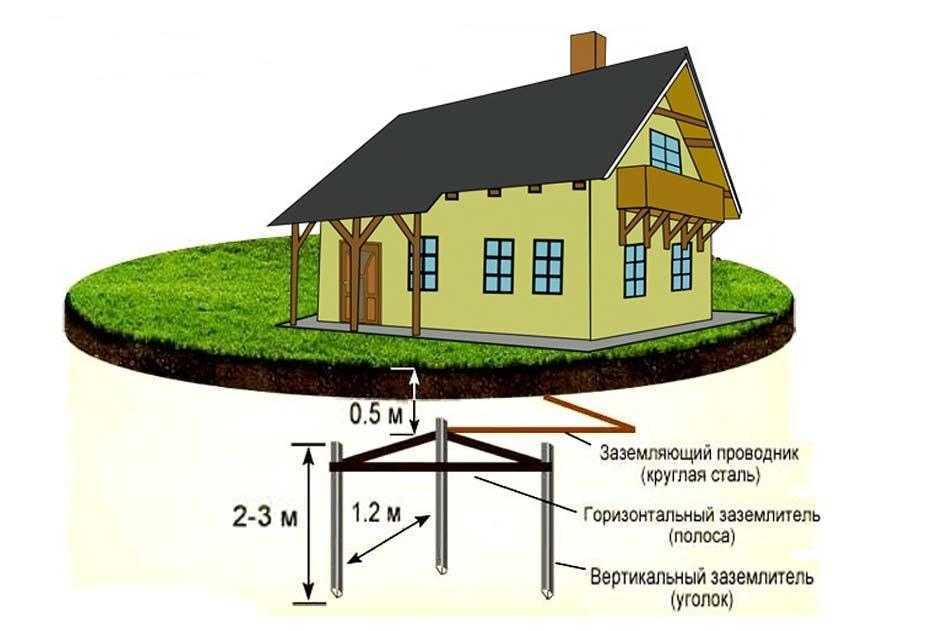

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

  1. Количество штырей, полос – по три.
  2. Штыри монтируются в углах треугольника.
  3. Длина каждой полосы равна длине прута.
  4. Минимальное заглубление всей конструкции – о,5 м.

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

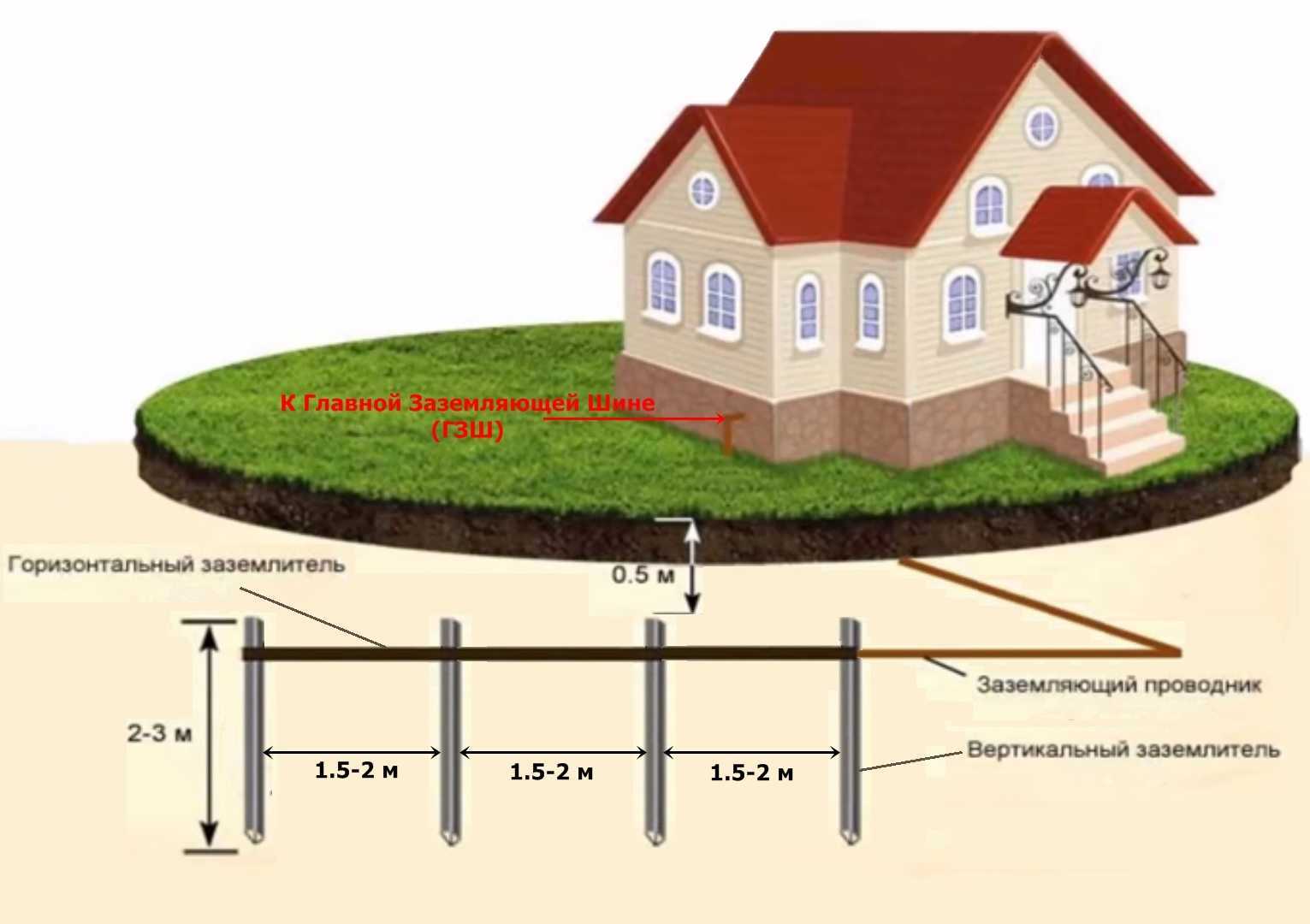

Линейный

В данном случае также используют три электрода, которые вбивают в землю. Точки размещения формируют прямую линию или полукруг. Общие габариты достаточно большие, и такой способ применяют на участках достаточной площади. Расстояние между штырями должна быть равна заглублению или превышать его в полтора раза. Часто спрашивают, как заземлить здание, если в нем несколько квартир? Нужно просто увеличить число электродов. Главное выдержать расстояние между ними.

Размещать их можно в форме треугольника, квадрата, прямоугольника, круга. Основное преимущество данной типа заземлителя – надежность. Все штыри соединяются между собой полосой. Со временем под действием грунтовых и паводковых вод, металл поддается коррозии. С годами возможен разрыв связей между электродами. Но система все равно будет функционировать, пока шина остается подсоединенной к конструкции. Однако отсоединенный участок больше не работает, и для ремонта придется раскапывать участок и менять элементы, устранят разрыв, счаливать связи.

Рабочее (защитное) заземление частного дома: его устройство и назначение

Рабочее заземление предназначается для спасения людей от электрического тока. К тому же оно позволяет защитить бытовую технику от выхода из строя при возникновении его корпусного пробоя.

Также такое устройство является весьма полезным для уменьшения последствий удара молнии. Это касается лишь тех случаев, если у дома предусмотрен соответствующим молниеотвод.

Назначение заземления

Рабочее заземление при электрическом чрезвычайном происшествии выполняет роль защитного. Главные его задачи заключаются в следующем:

  • спасение людей от поражения током;
  • защита бытовой техники при корпусном пробое;
  • поддержка нормальной работы оборудования.

Постоянно действующее рабочее устройство требуется только для промоборудования. Если речь идет о бытовой техники, достаточно всего лишь подключить через евророзетку.

Несмотря на это, специалисты рекомендуют все же наглухо заземлить ряд приборов в доме. Среди них стоит выделить стиральную машину, микроволновую печь, электродуховку, индукционную плиту (варочную поверхность), а также настольный компьютер.

Устройство заземления

Применение искусственных систем заземления обусловлено тем, что естественные системы нередко не соответствуют всем правилам и нормам. Это может привести к их плохому срабатыванию и низкой эффективности.

Также к этой категории относятся действующие артезианские скважины или же некоторые другие элементы сооружений, выполненные из металла. При этом в обязательном порядке они должны быть соединены с землей.

При самодельном создании заземления специалисты рекомендуют применять уголки из стали размером 50х50 миллиметров, длина которых составляет 3 метра. Их следует забить в землю в траншее.

Ее глубина должна достигать 70 сантиметров. При этом около 10 сантиметров должно находиться над дном. К этой части уголков стоит приварить проложенный в траншее пруток из стали диаметром в пределах от 10 до 16 миллиметров. Вместо него разрешается использовать полосу размером 40х3 или 40х4, расположенную по всему периметру сооружения.

В соответствии с действующими правилами, если имеется электрическая установка до 1000 Вольт, сопротивление устройства не должно превышать 4 Ом.

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

  1. Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
  2. Глинистая почва и различные суглинки лучше подходят.
  3. Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Виды заземления для частного дома

Перед тем как сделать заземление в частном доме, нужно разобраться с его разновидностями. Заземляющий контур может иметь овальную, прямоугольную, треугольную или любую другую конфигурацию. Для загородного дома лучше выбрать треугольник, но можно использовать и другие варианты. Чаще всего применяют следующие виды заземления: треугольник и линейное. Рассмотрим особенности каждой разновидности отдельно.

Линейное заземление

Линейная схема заземления в частном доме используется в том случае, если нет достаточного свободного пространства для применения других схем. В этой ситуации делают линейный контур из последовательно установленных штырей. Минимальный шаг элементов должен быть равен длине устанавливаемого электрода, а максимальный – не может превышать его удвоенную длину.

Заземление треугольником

Если решено использовать треугольное устройство заземления в частном доме, то делают контур в виде равнобедренного треугольника. Благодаря этому на минимальной площади строения добиваются максимального рассеивания токов. При этом затраты на монтаж самые маленькие, а все параметры контура отвечают требованиям нормативов.

Данный тип заземления предполагает следующее устройство. Угловые штыри устанавливают на определенном расстоянии друг от друга. Оно не должно быть меньше длины штыря, но и не больше удвоенного показателя протяженности этого элемента. К примеру, при использовании прутков длиной 3 м расстояние между ними может быть в пределах 3-6 м.

Материалы для устройства заземления

Перед тем как сделать правильно заземление в частном доме, подбирают необходимые материалы. Для достижения требуемой эффективности сопротивление не должно превышать 4 Ом. Чтобы соблюсти этот параметр, подбирают материалы, которые дают наилучший контакт с грунтом. Для измерения сопротивления используют специальный прибор, а саму процедуру выполняют только при вводе электросистемы в эксплуатацию.

В засушливых районах разрешено использовать металлические трубы с толстыми стенками. Перед установкой нижний конец сжимают для получения конусовидного окончания, а в нижней трети трубы высверливают отверстия. Забить трубу в грунт не получится, поэтому бурят лунки. При пересыхании почвы в трубы заливают солевой раствор, который улучшает рассеивающую способность.

Для соединения прутков между собой используют металлосвязь. Для ее изготовления подходят:

  • алюминиевые провода для заземления в частном доме сечением минимум 16 мм²;
  • медные связи (минимальное сечение провода для заземления в частном доме – 10 мм²);
  • стальные проводники с поперечным сечением минимум 100 мм².

Обычно вертикальные электроды соединяют стальной полосой, которую приваривают к оголовку прутка или концу уголка. От качества сварного шва зависит соответствие электрода требованиям по минимальному сопротивлению.

Глубина заземления

При монтаже заземления в частном доме важно правильно определить глубину заложения. В регионах с разными грунтами применяют стержни длиной 250-300 см

Их вбивают на определенную глубину с учетом следующих требований:

  • штырь заглубляют в грунт ниже уровня промерзания почвы на 60-100 см;
  • в регионах с засушливым климатом треть вертикального электрода должна находиться во влажной почве, поэтому при низком УГВ применяют более длинные прутки.

Что такое заземление и зачем оно нужно?

Заземляющие устройства представляют собой преднамеренное соединение проводниками электрического типа различных точек электросети.

Назначение заземления заключается в предотвращении воздействия электрического тока на человека. Ещё одно назначение защитного заземления — отведение напряжения с корпуса электроустановки через устройство заземления на землю.

Основная цель применения заземления — снижение уровня потенциала между точкой, которая заземляется и землёй. Тем самым понижается сила тока до наименьшего уровня и уменьшается количество поражающих факторов при соприкосновении с деталями электрических приборов и установок, в которых произошел пробой на корпус.

Watch this video on YouTube

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

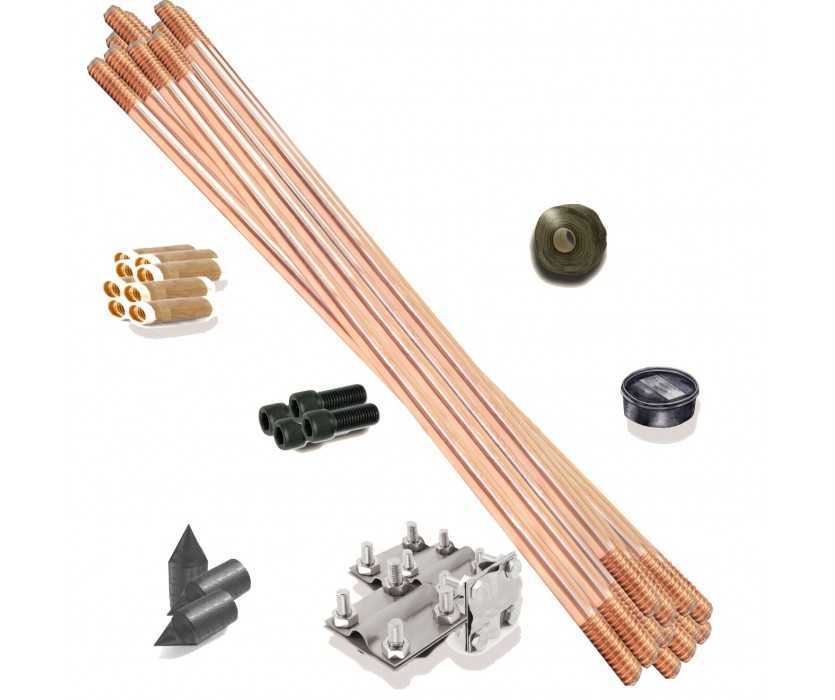

Готовые комплекты заземления для частного дома

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее.

Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года:

Примерно так распределяются цены на изделия на российском рынке. Однако, купить готовые комплекты – это полдела. Нужно еще и смонтировать контур. В среднем стоимость монтажных работ по заземлению частного дома варьируется от 10 000 до 20 000 руб. в зависимости от региона.

В целом получается не столь высокая стоимость за безопасность родных, проживающих в доме. А потому, экономить на заземлении не стоит. Если же приобрести лишь материал (уголок, шины), цена за работу по заземлению частного дома может значительно возрасти и об этом забывать не стоит.

  1. Монтаж заземления своими силами – это достаточно трудоемкий процесс, поэтому, если у вас нет времени, желания или навыков, то гораздо проще заказать уже готовые комплекты популярных производителей:
  2. 10Ом – популярный отечественный производитель, который предлагает комплекты заземления для монтажа на различную глубину. Глубина установки варьируется в пределах от 6 до 30 м, а цены – от 6000 до 25000 рублей;
  3. ZandZ – универсальные заземлители в виде одного или нескольких электродов сборного типа из нержавеющей стали. Монтируются на глубину до 10 м, цена зависит от количества электродов, глубины монтажа и других параметров. Средняя стоимость комплекта для монтажа на 5 м – 23000 рублей;
  4. Galmar – еще один популярный производитель сборных электродов для заземления. Монтаж возможен на глубину до 30 м, обойдется такой комплект в 42000 рублей;
  5. Elmast – комплекты заземления от отечественного производителя. Изготавливаются из нержавеющей стали, поставляются в разобранном виде, могут монтироваться на различную глубину. Характеризуются длительным сроком эксплуатации. Отличительная черта данных заземлителей – высокая устойчивость к агрессивным химическим средам и неблагоприятным природным воздействиям. Средняя цена за комплект для монтажа на 6-метровую глубину – 9000 рублей;
  6. Ezetek – относительно недорогие комплекты со средними эксплуатационными характеристиками. Выгодное преимущество комплекта для монтажа на глубину в 6 м – цена в 6000 рублей.

Существует множество других производителей, предлагающих как уже полностью готовые комплекты для заземления частного дома, так и отдельные комплектующие. Доверять в этом вопросе стоит только проверенным компаниям.

Также имеет смысл прислушиваться к рекомендациям знакомых или хотя бы читать отзывы на тематических форумах. Если вы хотите точно знать, как сделать заземление в частных домах, в интернете можно найти огромное количество видео роликов и фото инструкций на данную тему.
